29
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
središnja konzola s ekranom
Ploča s instrumentima bez ekrana
-

Okrenite ulije
vo: prikazan je format
24
sata ili 12 sati.
-

Okrenite udesno za izbor formata
24

h ili 12 h.
-

Okrenite ulije
vo za završetak
namještanja sata.
Oko 30
sekunda nakon prestanka
namještanja, sat se vraća u normalni
prikaz.

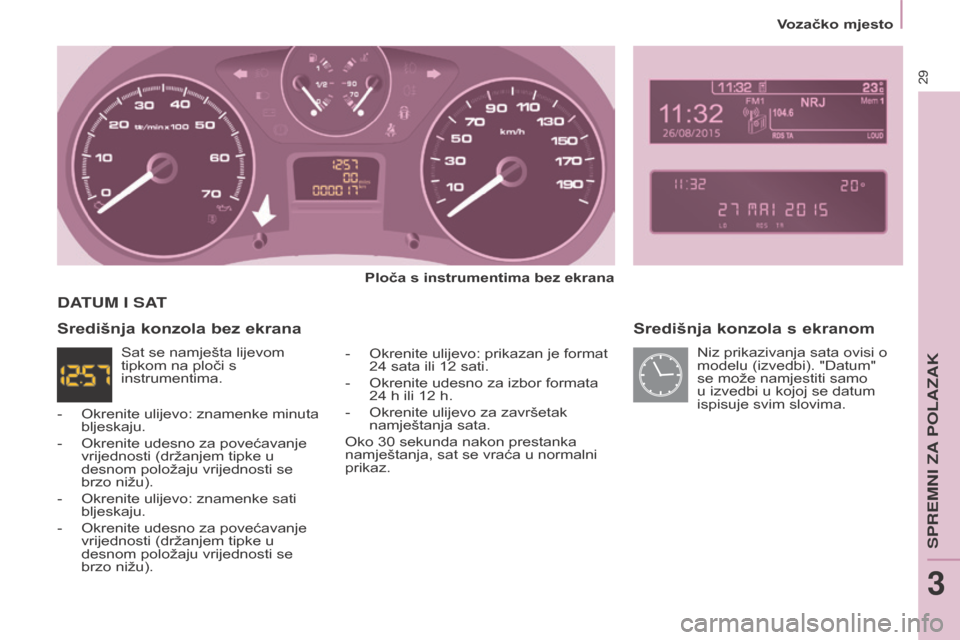

DATUM I SAT
s redišnja konzola bez ekrana
Niz prikazivanja sata ovisi o
modelu (izvedbi). "Datum"
se može namjestiti samo
u izvedbi u kojoj se datum
ispisuje svim slovima.
Sat se namješta lijevom
tipkom na ploči s
instrumentima.
-

Okrenite ulije

vo: znamenke minuta
bljeskaju.
-

Okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu).
-


Okrenite ulije

vo: znamenke sati
bljeskaju.
-

Okrenite udesno za povećavanje
vrijednosti (držanjem tipke u
desnom položaju vrijednosti se
brzo nižu).
SPREMNI ZA POLAZAK
3
Vozačko mjesto

30
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Ekran c
Pritisnite tipku

MENU.
Strelicama označite funkciju
OSOBNE POSTAVKE-
KONFIGURACIJA.
Potvrdite pritiskom na tipku. Strelicama označite funkciju
KONFIGURACIJA EKRANA.
Potvrdite pritiskom na tipku.
Strelicama označite funkciju
NAMJE
š
TANJE DATUMA I
S ATA . Potvrdite pritiskom na tipku.
Namjestite jedan po jedan
parametar i svaki potvrdite
tipkom OK.
Zatim označite polje OK na
ekranu i potvrdite.
Vozačko mjesto

31
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Taktilni ekranF
Označite izobrnik
"

Konfiguracija".
F

Na drugoj stranici pritisnite
"

s at/ d atum". F

Označite "
Namjestiti sat" ili
"Namjestiti datum", promijenite
vrijednosti na numeričkom bloku i
potvrdite. F

Pritisnite "
Potvrditi" za
izlazak.
SPREMNI ZA POLAZAK
3
Vozačko mjesto

32
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

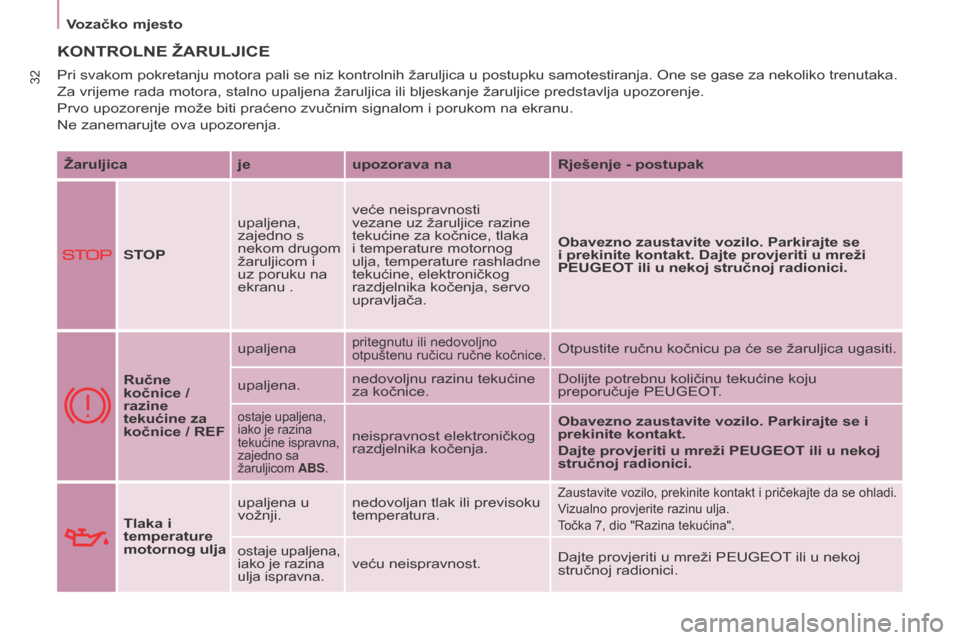

KONTROlNE ŽARUlJIcE
Žaruljicajeupozorava na Rješenje - postupak
STOP upaljena,
zajedno s
nekom drugom
žaruljicom i
uz poruku na
ekranu .veće neispravnosti
vezane uz žaruljice razine
tekućine za kočnice, tlaka
i temperature motornog
ulja, temperature rashladne
tekućine, elektroničkog
razdjelnika kočenja, servo
upravljača.
Obavezno zaustavite vozilo. Parkirajte se
i prekinite kontakt.
d ajte provjeriti u mreži
PEU
g EOT ili u nekoj stručnoj radionici.
Ručne
kočnice /
razine
tekućine za
kočnice / REF upaljena
pritegnutu ili nedovoljno
otpuštenu ručicu ručne kočnice.Otpustite ručnu kočnicu pa će se žaruljica ugasiti.
upaljena. nedovoljnu razinu tekućine
za kočnice. Dolijte potrebnu količinu tekućine koju
preporučuje PEUGEOT.
ostaje upaljena,
iako je razina
tekućine ispravna,
zajedno sa
žaruljicom ABS.
neispravnost elektroničkog
razdjelnika kočenja.Obavezno zaustavite vozilo. Parkirajte se i
prekinite kontakt.d
ajte provjeriti u mreži PEU g EOT ili u nekoj
stručnoj radionici.
Tlaka i
temperature
motornog ulja upaljena u
vožnji.
nedovoljan tlak ili previsoku
temperatura.
Zaustavite vozilo, prekinite kontakt i pričekajte da se ohladi.
Vizualno provjerite razinu ulja.
Točka 7, dio "Razina tekućina".
ostaje upaljena,
iako je razina
ulja ispravna.veću neispravnost.
Dajte provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Pri svakom pokretanju motora pali se niz kontrolnih žaruljica u postupku samotestiranja. One se gase za nekoliko trenutaka.
Za vrijeme rada motora, stalno upaljena žaruljica ili bljeskanje žaruljice predstavlja upozorenje.
Prvo upozorenje može biti praćeno zvučnim signalom i porukom na ekranu.
Ne zanemarujte ova upozorenja.
Vozačko mjesto

33
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

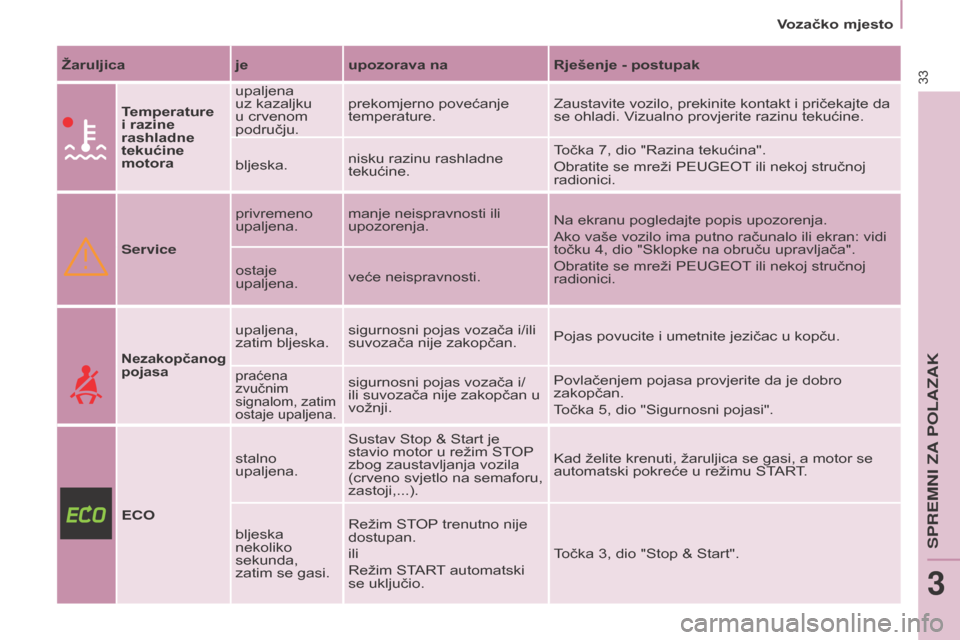

Žaruljicajeupozorava na Rješenje - postupak
Temperature
i razine
rashladne
tekućine
motora upaljena
uz kazaljku
u crvenom
području.
prekomjerno povećanje
temperature.
Zaustavite vozilo, prekinite kontakt i pričekajte da
se ohladi. Vizualno provjerite razinu tekućine.
bljeska. nisku razinu rashladne
tekućine. Točka 7, dio "Razina tekućina".
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Service privremeno
upaljena.
manje neispravnosti ili
upozorenja.
Na ekranu pogledajte popis upozorenja.
Ako vaše vozilo ima putno računalo ili ekran: vidi
točku 4, dio "Sklopke na obruču upravljača".
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
ostaje
upaljena.
veće neispravnosti.
Nezakopčanog
pojasa
upaljena,
zatim bljeska.sigurnosni pojas vozača i/ili
suvozača nije zakopčan.
Pojas povucite i umetnite jezičac u kopču.
praćena
zvučnim
signalom, zatim
ostaje upaljena.sigurnosni pojas vozača i/
ili suvozača nije zakopčan u
vožnji.Povlačenjem pojasa provjerite da je dobro
zakopčan.
Točka 5, dio "Sigurnosni pojasi".
ECO stalno
upaljena.
Sustav Stop & Start je
stavio motor u režim STOP
zbog zaustavljanja vozila
(crveno svjetlo na semaforu,
zastoji,...). Kad želite krenuti, žaruljica se gasi, a motor se
automatski pokreće u režimu START.
bljeska
nekoliko
sekunda,
zatim se gasi. Režim STOP trenutno nije
dostupan.
ili
Režim START automatski
se uključio.
Točka 3, dio "Stop & Start".
SPREMNI ZA POLAZAK
3
Vozačko mjesto

34
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

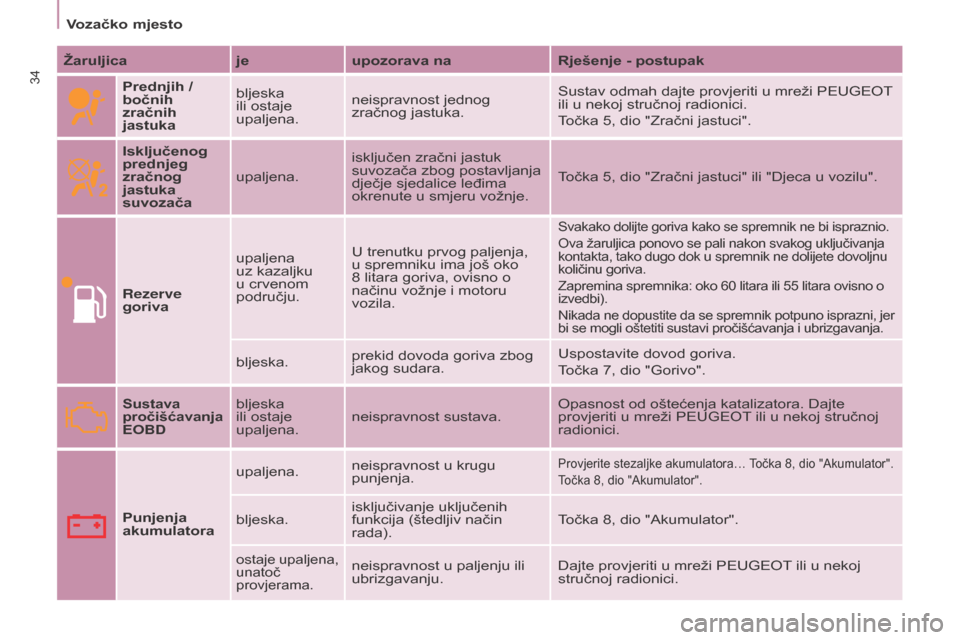

Žaruljicajeupozorava na Rješenje - postupak
Prednjih /
bočnih
zračnih
jastuka bljeska
ili ostaje
upaljena.
neispravnost jednog
zračnog jastuka. Sustav odmah dajte provjeriti u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Točka 5, dio "Zračni jastuci".
Isključenog
prednjeg
zračnog
jastuka
suvozača upaljena.
isključen zračni jastuk
suvozača zbog postavljanja
dječje sjedalice leđima
okrenute u smjeru vožnje. Točka 5, dio "Zračni jastuci" ili "Djeca u vozilu".
Rezerve
goriva upaljena
uz kazaljku
u crvenom
području.
U trenutku prvog paljenja,
u spremniku ima još oko
8 litara goriva, ovisno o
načinu vožnje i motoru
vozila.
Svakako dolijte goriva kako se spremnik ne bi ispraznio.
Ova žaruljica ponovo se pali nakon svakog uključivanja
kontakta, tako dugo dok u spremnik ne dolijete dovoljnu
količinu goriva.
Zapremina spremnika: oko 60 litara ili 55 litara ovisno o
izvedbi).
Nikada ne dopustite da se spremnik potpuno isprazni, jer
bi se mogli oštetiti sustavi pročišćavanja i ubrizgavanja.
bljeska.
prekid dovoda goriva zbog
jakog sudara. Uspostavite dovod goriva.
Točka 7, dio "Gorivo".
sustava
pročišćavanja
EOBDbljeska
ili ostaje
upaljena. neispravnost sustava. Opasnost od oštećenja katalizatora. Dajte
provjeriti u mreži PEUGEOT ili u nekoj stručnoj
radionici.
Punjenja
akumulatora upaljena.
neispravnost u krugu
punjenja.
Provjerite stezaljke akumulatora… Točka 8, dio "Akumulator".
Točka 8, dio "Akumulator".
bljeska.isključivanje uključenih
funkcija (štedljiv način
rada). Točka 8, dio "Akumulator".
ostaje upaljena,
unatoč
provjerama.neispravnost u paljenju ili
ubrizgavanju.Dajte provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Vozačko mjesto

+
ABS
35
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016
Žaruljicajeupozorava na Rješenje - postupak
Servo
upravljača upaljena. neispravnost
funkcije.Upravljač radi klasično, bez servo uređaja.
Dajte provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Otkrivanja
otvorenosti upaljena uz poruku
na ekranu. neki otvor nije dobro
zatvoren.
Provjerite da su svi otvori vozila dobro zatvoreni.
ABS ostaje upaljena. neispravnost
sustava sprečavanja
blokiranja kotača.Vozilo ima samo klasično kočenje.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
ESC bljeska.
djelovanje sustava
ASR ili ESC.Sustav poboljšava voznost i upravljivost vozila.
Točka 5, dio "Sigurnost u vožnji".
ostaje upaljena.
neispravnost sustava. Npr.
prenizak tlak u gumama.
Na primjer, prenizak tlak u
gumama.Na primjer, provjerite tlak u gumama.
Dajte provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.
(Davač brzine kotača, hidraulički blok, ...).
Preniskog
tlaka u
gumama upaljena.
Prenizak tlak u jednoj
ili više guma.Što prije provjerite tlak u gumama.
Pritom po mogućnosti gume moraju biti hladne.
bljeska, zatim stalno
upaljena, uz žaruljicu
Service i poruku,
ovisno o opremi. Neispravnost
sustava nadzora
tlaka u gumama ili
jedan od kotača nije
opremljen davačem.Otkrivanje preniskog tlaka u gumama više nije
osigurano.
Dajte provjeriti u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Pročistača
čestica upaljena.
neispravnost pročistača
čestica (razina aditiva za
dizel gorivo, opasnost
od zapunjenja,...).Dajte provjeriti pročistač u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Točka 7, dio "Razina tekućina".
SPREMNI ZA POLAZAK
3
Vozačko mjesto

36
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

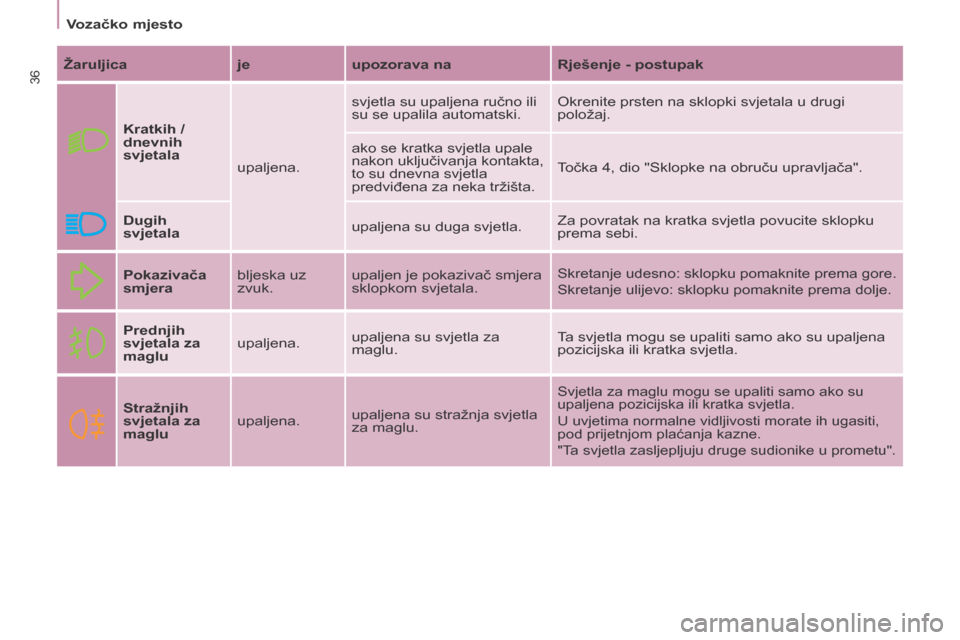

Žaruljicajeupozorava na Rješenje - postupak
Kratkih /
dnevnih
svjetala upaljena.svjetla su upaljena ručno ili
su se upalila automatski.
Okrenite prsten na sklopki svjetala u drugi
položaj.
ako se kratka svjetla upale
nakon uključivanja kontakta,
to su dnevna svjetla
predviđena za neka tržišta.
Točka 4, dio "Sklopke na obruču upravljača".
d

ugih
svjetala upaljena su duga svjetla.Za povratak na kratka svjetla povucite sklopku
prema sebi.
Pokazivača
smjera bljeska uz
zvuk.upaljen je pokazivač smjera
sklopkom svjetala.
Skretanje udesno: sklopku pomaknite prema gore.
Skretanje ulijevo: sklopku pomaknite prema dolje.
Prednjih
svjetala za
magluupaljena.
upaljena su svjetla za
maglu. Ta svjetla mogu se upaliti samo ako su upaljena
pozicijska ili kratka svjetla.
s

tražnjih
svjetala za
maglu upaljena.
upaljena su stražnja svjetla
za maglu.
Svjetla za maglu mogu se upaliti samo ako su
upaljena pozicijska ili kratka svjetla.
U uvjetima normalne vidljivosti morate ih ugasiti,
pod prijetnjom plaćanja kazne.
"Ta svjetla zasljepljuju druge sudionike u prometu".
Vozačko mjesto

37
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

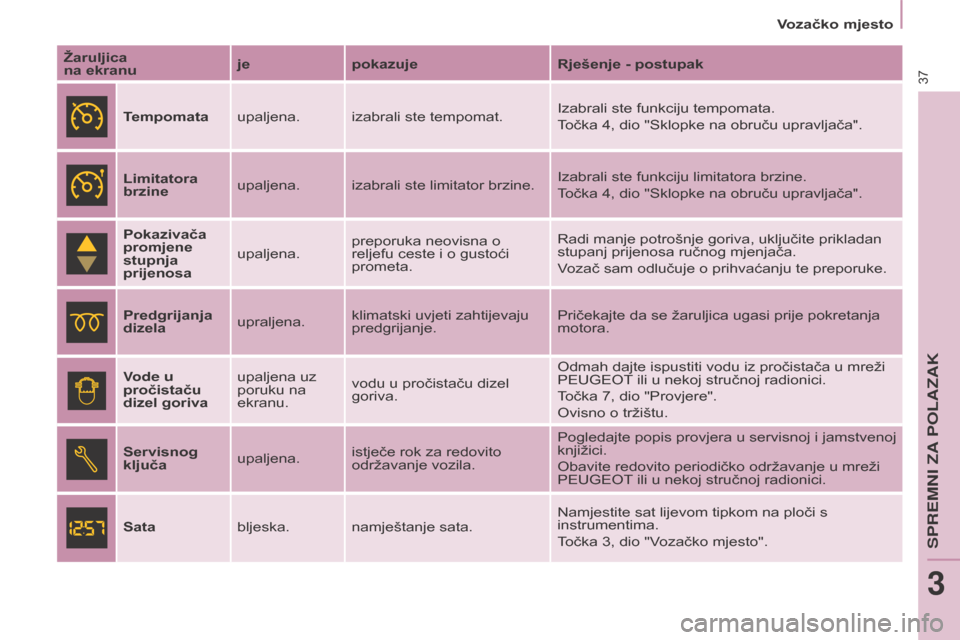

Žaruljica
na ekranuje
pokazuje Rješenje - postupak
Tempomata upaljena. izabrali ste tempomat. Izabrali ste funkciju tempomata.
Točka 4, dio "Sklopke na obruču upravljača".
l

imitatora
brzine upaljena. izabrali ste limitator brzine. Izabrali ste funkciju limitatora brzine.
Točka 4, dio "Sklopke na obruču upravljača".
Pokazivača
promjene
stupnja
prijenosa upaljena.
preporuka neovisna o
reljefu ceste i o gustoći
prometa. Radi manje potrošnje goriva, uključite prikladan
stupanj prijenosa ručnog mjenjača.
Vozač sam odlučuje o prihvaćanju te preporuke.
Predgrijanja
dizela upraljena.klimatski uvjeti zahtijevaju
predgrijanje. Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Vode u
pročistaču
dizel goriva upaljena uz
poruku na
ekranu.
vodu u pročistaču dizel
goriva. Odmah dajte ispustiti vodu iz pročistača u mreži
PEUGEOT ili u nekoj stručnoj radionici.
Točka 7, dio "Provjere".
Ovisno o tržištu.
s

ervisnog
ključa upaljena.istječe rok za redovito
održavanje vozila. Pogledajte popis provjera u servisnoj i jamstvenoj
knjižici.
Obavite redovito periodičko održavanje u mreži
PEUGEOT ili u nekoj stručnoj radionici.
s

ata bljeska. namještanje sata. Namjestite sat lijevom tipkom na ploči s
instrumentima.
Točka 3, dio "Vozačko mjesto".
SPREMNI ZA POLAZAK
3
Vozačko mjesto

+
38
Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016Partner2VP_hr_Chap03_Pret-a-partir_ed02-2016

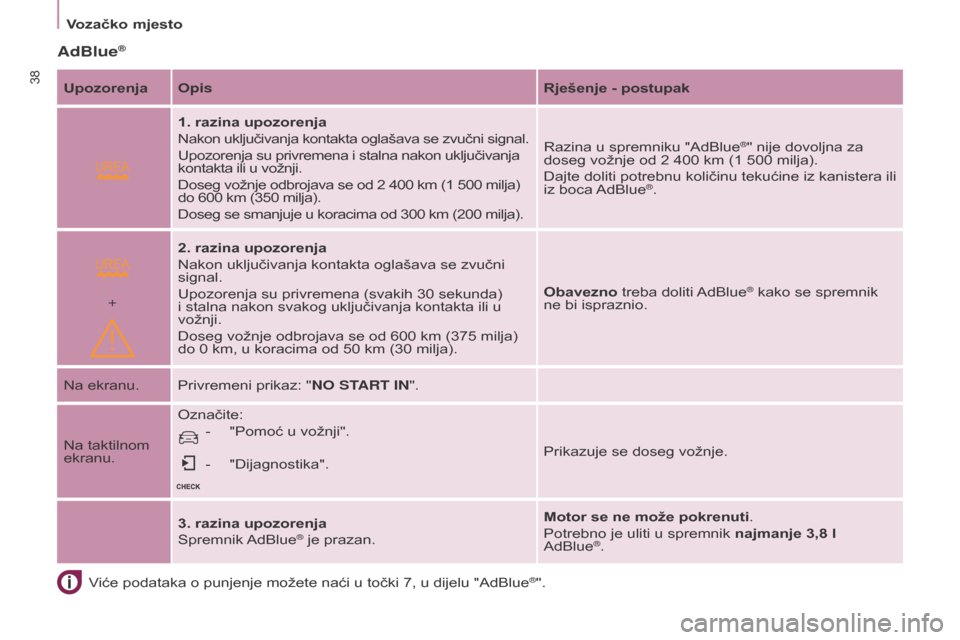

AdBlue®
Viće podataka o punjenje možete naći u točki 7, u dijelu "AdBlue®".
Upozorenja
Opis Rješenje - postupak
1. razina upozorenja
Nakon uključivanja kontakta oglašava se zvučni signal.
Upozorenja su privremena i stalna nakon uključivanja
kontakta ili u vožnji.
Doseg vožnje odbrojava se od 2 400 km (1

500

milja)
do 600 km (350 milja).
Doseg se smanjuje u koracima od 300 km (200

milja).
Razina u spremniku "AdBlue
®" nije dovoljna za
doseg vožnje od 2 400 km (1 500 milja).
Dajte doliti potrebnu količinu tekućine iz kanistera ili
iz boca AdBlue
®.
2. razina upozorenja
Nakon uključivanja kontakta oglašava se zvučni
signal.
Upozorenja su privremena (svakih 30 sekunda)
i stalna nakon svakog uključivanja kontakta ili u
vožnji.
Doseg vožnje odbrojava se od 600 km (375 milja)
do 0 km, u koracima od 50 km (30 milja). Obavezno treba doliti AdBlue
® kako se spremnik
ne bi ispraznio.
Na ekranu. Privremeni prikaz: "NO START IN".
Na taktilnom
ekranu. Označite:
-

"Pomoć u vožnji".
-


"Dijagnostika". Prikazuje se doseg vožnje.
3. razina upozorenja
Spremnik

AdBlue
® je prazan. Motor se ne može pokrenuti.
Potrebno je uliti u spremnik najmanje 3,8 l
AdBlue®.
Vozačko mjesto
