Блок предохранителей в салоне
Предохранитель № F Номинальный ток
AЗащищаемая цепь
1 - Не используется
2 20 Обогрев сидений
3 - Не используется
4 15 Реле складных зеркал заднего вида
5 15 Реле розетки для подключения холодильной камеры
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Замена электрического предохранителя

190
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016

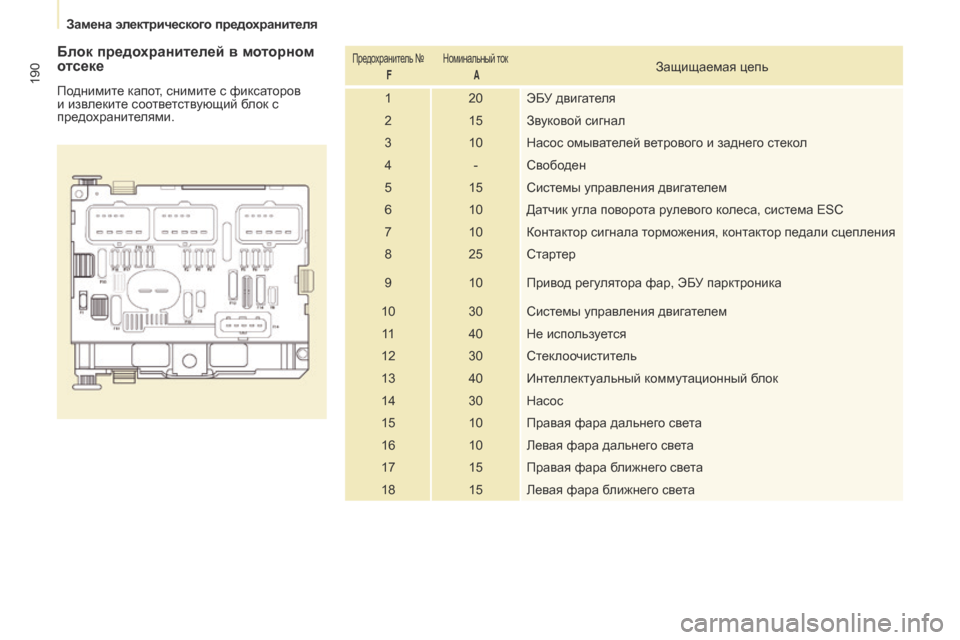

Блок предохранителей в моторном
отсеке
Поднимите капот, снимите с фиксаторов
и извлеките соответствующий блок с
предохранителями.
Предохранитель № F Номинальный ток
AЗащищаемая цепь
1 20 ЭБУ двигателя
2 15 Звуковой сигнал
3 10 Насос омывателей ветрового и заднего стекол
4 - Свободен
5 15 Системы управления двигателем
6 10 Датчик угла поворота рулевого колеса, система ESC
7 10 Контактор сигнала торможения, контактор педали сцепления
8 25 Стартер
9 10 Привод регулятора фар, ЭБУ парктроника
10 30 Системы управления двигателем
11 40 Не используется
12 30 Стеклоочиститель
13 40 Интеллектуальный коммутационный блок
14 30 Насос
15 10 Правая фара дальнего света
16 10 Левая фара дальнего света
17 15 Правая фара ближнего света
18 15 Левая фара ближнего света
Замена электрического предохранителя

191
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016

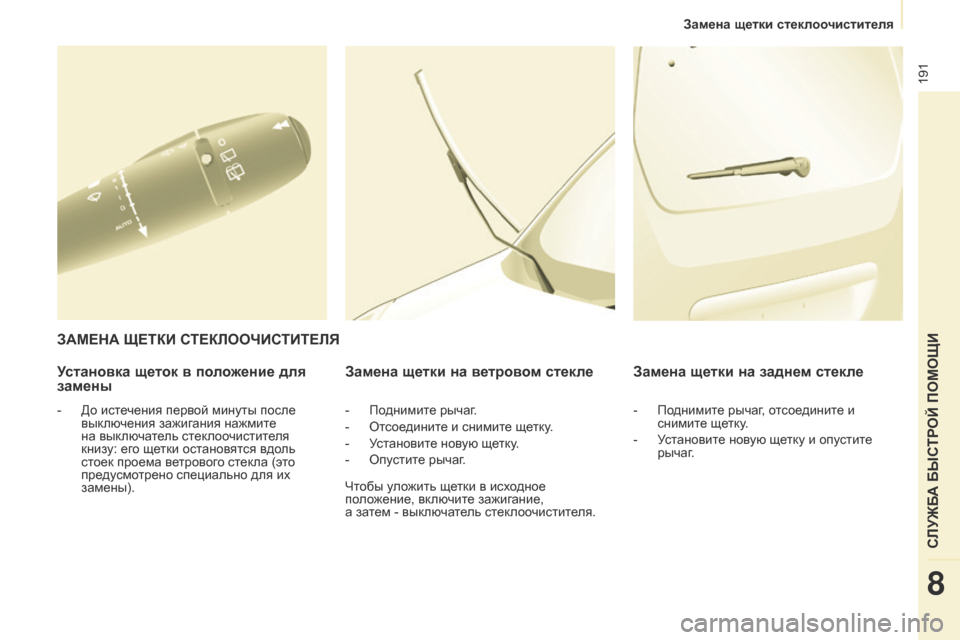

Установка щеток в положение для
заменыЗамена щетки на ветровом стекле
- Поднимите рычаг.
-

От
соедините и снимите щетку.
-

У
становите новую щетку.
-

Опу
стите рычаг.
Замена щетки на заднем стекле
- Поднимите рычаг, отсоедините и снимите щетку.
-

У
становите новую щетку и опустите
рычаг.
ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
- До истечения первой минуты после выключения зажигания нажмите
на выключатель стеклоочистителя
книзу: его щетки остановятся вдоль
стоек проема ветрового стекла (это
предусмотрено специально для их
замены). Чтобы уложить щетки в исходное
положение, включите зажигание,
а затем - выключатель стеклоочистителя.
СЛУЖБА БЫСТРОЙ ПОМОЩИ
8
Замена щетки стеклоочистителя

192
Partner2VP_ru_Chap08_Aide-rapide_ed02-2016Partner2VP_ru_Chap08_Aide-rapide_ed02-2016

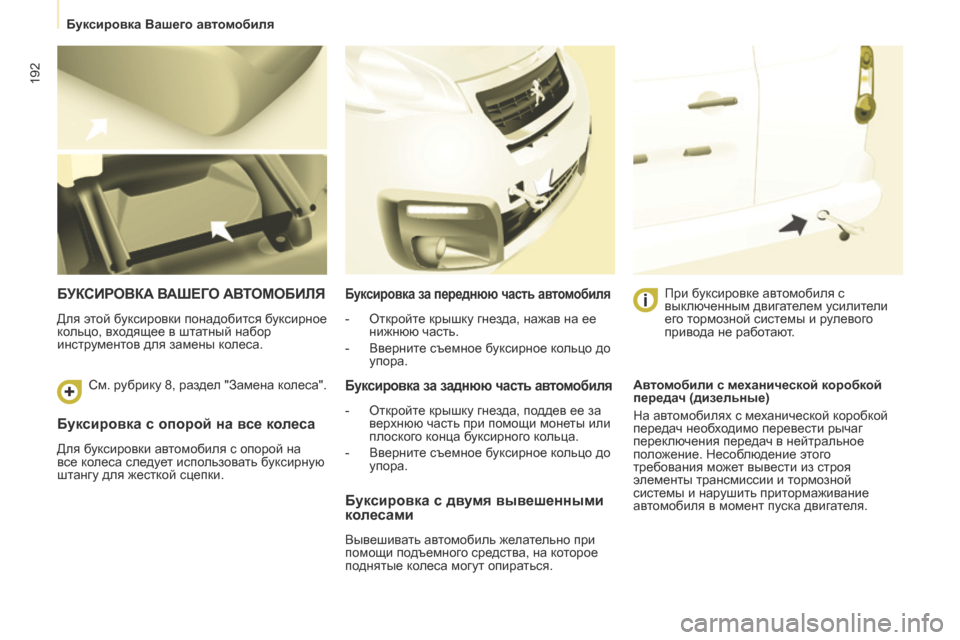

Буксировка с опорой на все колеса
Для буксировки автомобиля с опорой на
все колеса следует использовать буксирную
штангу для жесткой сцепки.
БУКСИРОВКА ВА ш ЕГО АВТОМОБИЛЯ
Для этой буксировки понадобится буксирное
кольцо, входящее в штатный набор
инструментов для замены колеса.
Буксировка за переднюю часть автомобиля
- Откройте крышку гнезда, нажав на ее
нижнюю часть.
-

Вв
ерните съемное буксирное кольцо до
упора.
Буксировка за заднюю часть автомобиля
- Откройт е крышку гнезда, поддев ее за
верхнюю часть при помощи монеты или
плоского конца буксирного кольца.
-

Вв
ерните съемное буксирное кольцо до
упора.
При б
уксировке автомобиля с
выключенным двигателем усилители
его тормозной системы и рулевого
привода не работают.
Буксировка с двумя вывешенными
колесами
Вывешивать автомобиль желательно при
помощи подъемного средства, на которое
поднятые колеса могут опираться. Автомобили с механической коробкой
передач (дизельные)
На автомобилях с механической коробкой
передач необходимо перевести рычаг
переключения передач в нейтральное
положение. Несоблюдение этого
требования может вывести из строя
элементы трансмиссии и тормозной
системы и нарушить притормаживание
автомобиля в момент пуска двигателя.
См. рубрику 8, раздел "Замена колеса".
Буксировка Вашего автомобиля

193
Partner2VP_ru_Chap09_Caract-technique_ed02-2016
Partner2VP_ru_Chap09_Caract-technique_ed02-2016

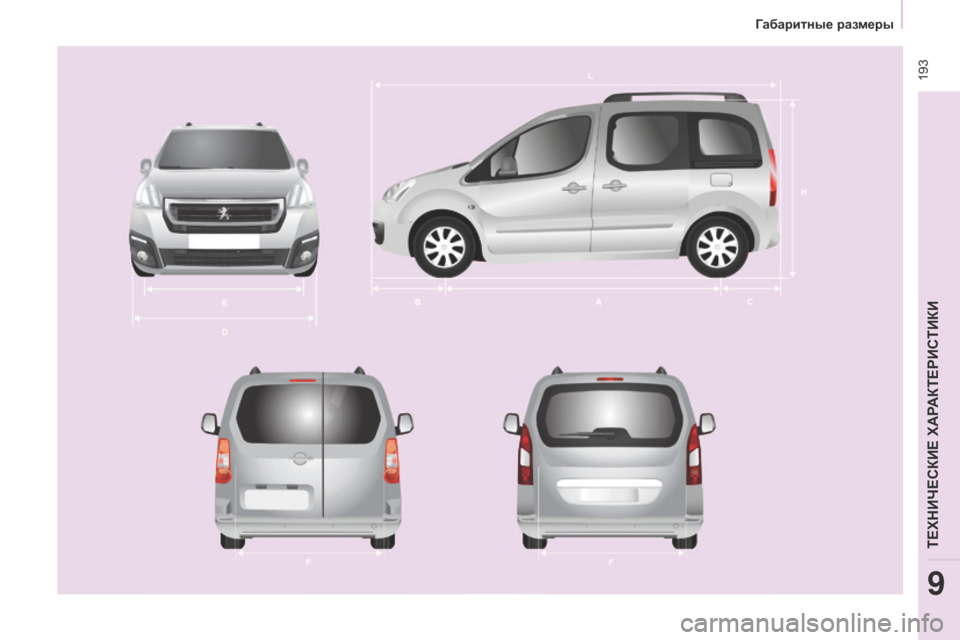

Габаритные размеры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
9

194
Partner2VP_ru_Chap09_Caract-technique_ed02-2016
Partner2VP_ru_Chap09_Caract-technique_ed02-2016

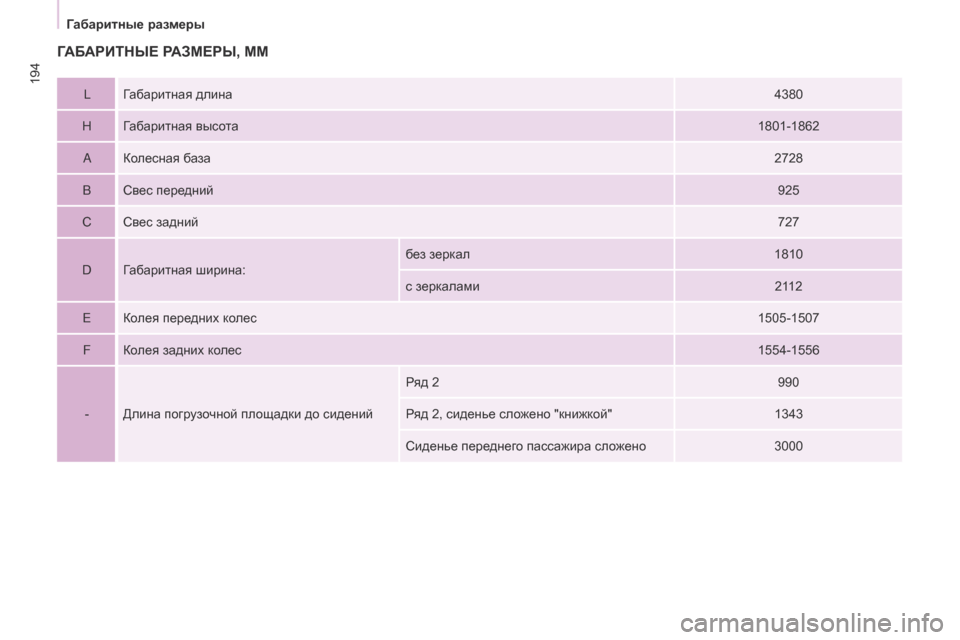

ГАБАРИТНЫЕ РАЗМЕРЫ , ММ
L Габаритная длина 4380
H Габаритная высота 1801-1862
A Колесная база 2728
B Свес передний 925
C Свес задний 727
D Габаритная ширина: без зеркал
1810
с зеркалами 2112
eКо

лея передних колес 1505-1507
F Колея задних колес 1554-1556
- Длина погрузочной площадки до сидений Ряд 2
990
Ряд 2, сиденье сложено "книжкой" 1343
Сиденье переднего пассажира сложено 3000
Габаритные размеры

195
Partner2VP_ru_Chap09_Caract-technique_ed02-2016
Partner2VP_ru_Chap09_Caract-technique_ed02-2016

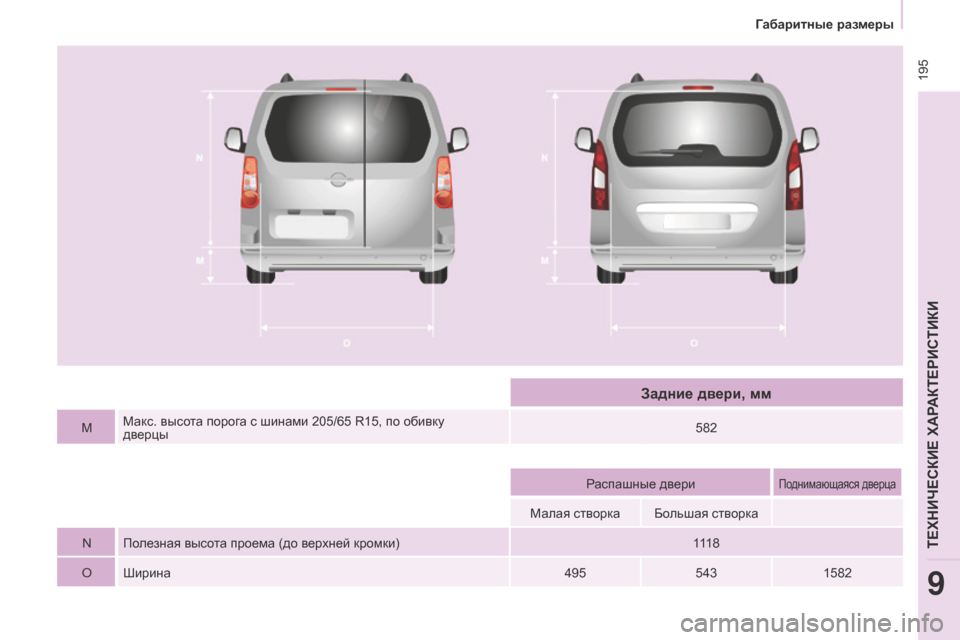

MМакс. высота порога с шинами 205/65 R15, по обивку
дверцы 582
Распашные двери
Поднимающаяся дверца
Малая створка Большая створка
N Полезная высота проема (до верхней кромки) 111 8
oШирина4955431582
Задние двери, мм
Габаритные размеры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
9

196
Partner2VP_ru_Chap09_Caract-technique_ed02-2016
Partner2VP_ru_Chap09_Caract-technique_ed02-2016

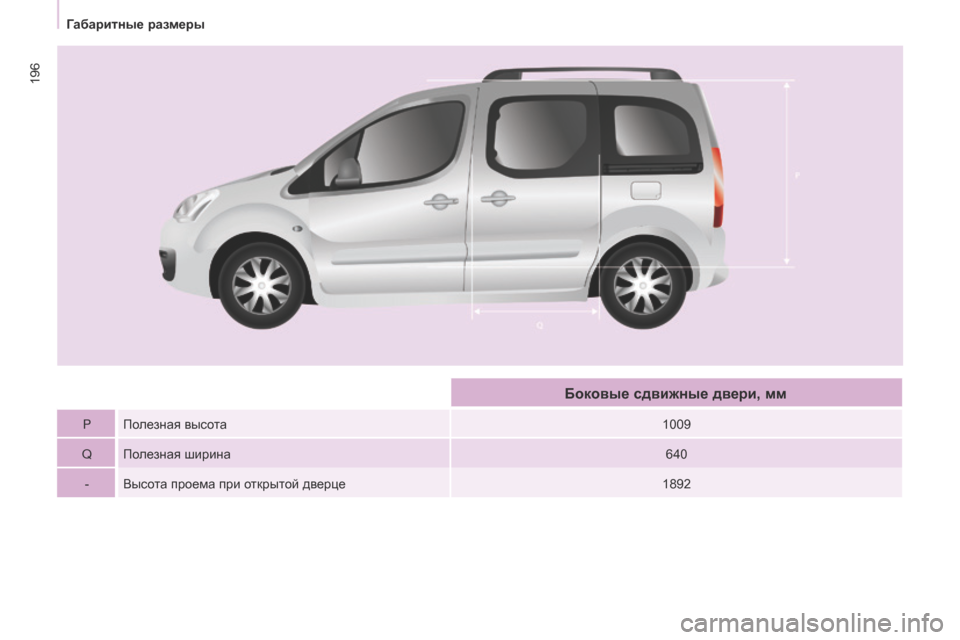

PПолезная высота 1009
Q Полезная ширина 640
- Высота проема при открытой дверце 1892
Боковые сдвижные двери, мм
Габаритные размеры

197
Partner2VP_ru_Chap09_Caract-technique_ed02-2016Partner2VP_ru_Chap09_Caract-technique_ed02-2016

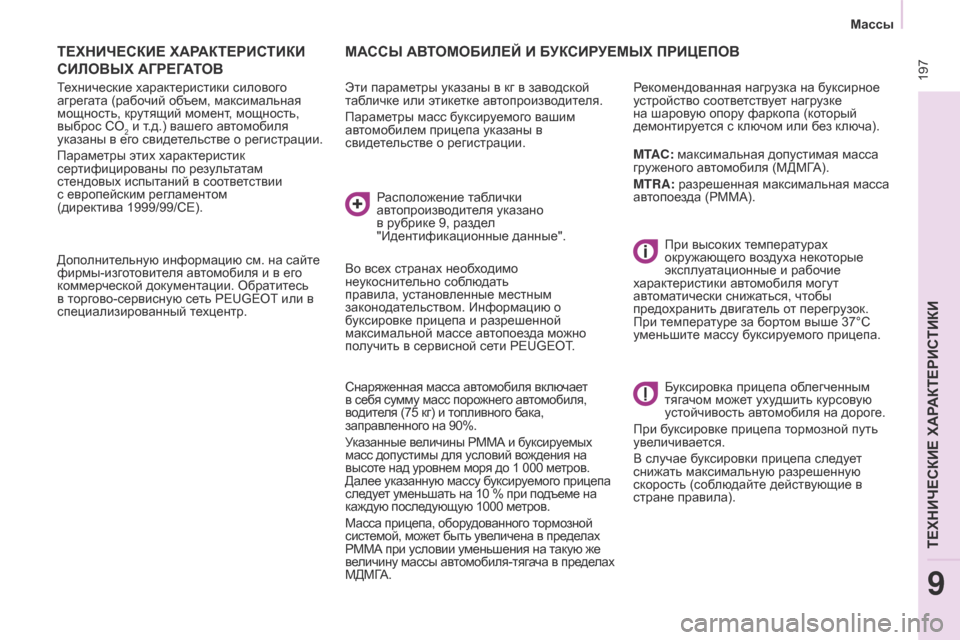

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СИЛОВЫХ
АГРЕГАТОВ
Технические характеристики силового
агрегата (рабочий объем, максимальная
мощность, крутящий момент, мощность,
выброс CO
2 и т.д.) вашего автомобиля
указаны в его свидетельстве о регистрации.
Параметры этих характеристик
сертифицированы по результатам
стендовых испытаний в соответствии
с европейским регламентом
(директива

1999/99/CE).
Дополнительную информацию см. на сайте
фирмы-изготовителя автомобиля и в его
коммерческой документации. Обратитесь
в торгово-сервисную сеть PEUGEOT или в
специализированный техцентр.
МАССЫ АВТОМОБИЛЕЙ И БУКСИРУЕМЫХ ПРИцЕПОВ
Эти параметры указаны в кг в заводской
табличке или этикетке автопроизводителя.
Параметры масс буксируемого вашим
автомобилем прицепа указаны в
свидетельстве о регистрации.
Снаряженная масса автомобиля включает
в себя сумму масс порожнего автомобиля,
водителя (75 кг) и топливного бака,
заправленного на 90%.
Указанные величины РММА и буксируемых
масс допустимы для условий вождения на
высоте над уровнем моря до 1 000 метров.
Далее указанную массу буксируемого прицепа
следует уменьшать на 10 % при подъеме на
каждую последующую 1000 метров.
Масса прицепа, оборудованного тормозной
системой, может быть увеличена в пределах
РММА при условии уменьшения на такую же
величину массы автомобиля-тягача в пределах
МДМГА. При высоких температурах
окружающего воздуха некоторые
эксплуатационные и рабочие
характеристики автомобиля могут
автоматически снижаться, чтобы
предохранить двигатель от перегрузок.
При температуре за бортом выше 37°C
уменьшите массу буксируемого прицепа.
Буксировка прицепа облегченным
тягачом может ухудшить курсовую
устойчивость автомобиля на дороге.
При буксировке прицепа тормозной путь
увеличивается.
В случае буксировки прицепа следует
снижать максимальную разрешенную
скорость (соблюдайте действующие в
стране правила). Рекомендованная нагрузка на буксирное
устройство соответствует нагрузке
на шаровую опору фаркопа (который
демонтируется с ключом или без ключа).
MTAC: максимальная допустимая масса
груженого автомобиля (МДМГА).
MTRA: разрешенная максимальная масса
автопоезда (РММА).
Расположение таблички
автопроизводителя указано
в рубрике
9, раздел
"Идентификационные данные".
Во всех странах необходимо
неукоснительно соблюдать
правила, установленные местным
законодательством. Информацию о
буксировке прицепа и разрешенной
максимальной массе автопоезда можно
получить в сервисной сети PEUGEOT.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
9
Массы

198
Partner2VP_ru_Chap09_Caract-technique_ed02-2016Partner2VP_ru_Chap09_Caract-technique_ed02-2016

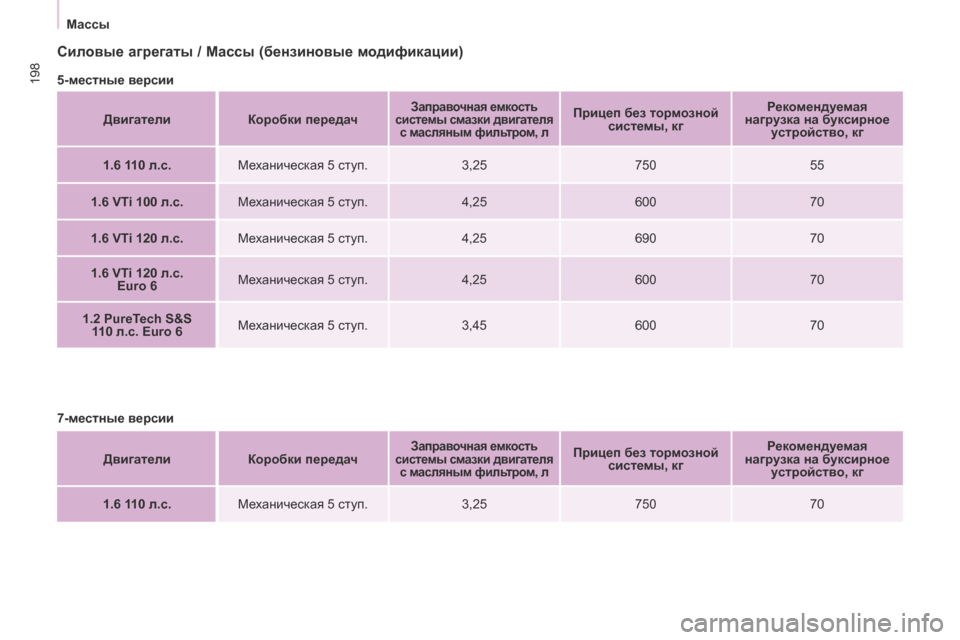

Силовые агрегаты / Массы (бензиновые модификации)
5-местные версииДвигатели Коробки передач
Заправочная емкость
системы смазки двигателя с масляным фильтром, лПрицеп без тормозной системы, кг Рекомендуемая
нaгpyзкa нa бyкcиpнoe ycтpoйcтвo, кг
1.6 110 л.с. Механическая 5 ступ. 3,25750 55
1.6
v
Ti 100 л.с. Механическая 5 ступ. 4,25600 70
1.6
v
Ti 120 л.с. Механическая 5 ступ. 4,25690 70
1.6
v
Ti 120 л.с.
Euro 6 Механическая 5 ступ.
4,25600 70
1.2 PureTech S&S 110 л.с. Euro 6 Механическая 5 ступ.
3,45600 70
7-местные версии Двигатели Коробки передач
Заправочная емкость
системы смазки двигателя с масляным фильтром, лПрицеп без тормозной системы, кг Рекомендуемая
нaгpyзкa нa бyкcиpнoe ycтpoйcтвo, кг
1.6 110 л.с. Механическая 5 ступ. 3,25750 70
