Page 151 of 216

149
Respecter le mode opératoire de
montage de l'enjoliveur, afin d'éviter
la cassure de la patte de fixation et
la déformation sur la périphérie de
l'enjoliveur de roue.
Position conforme
de la valve : au dessus de
l'anneau.

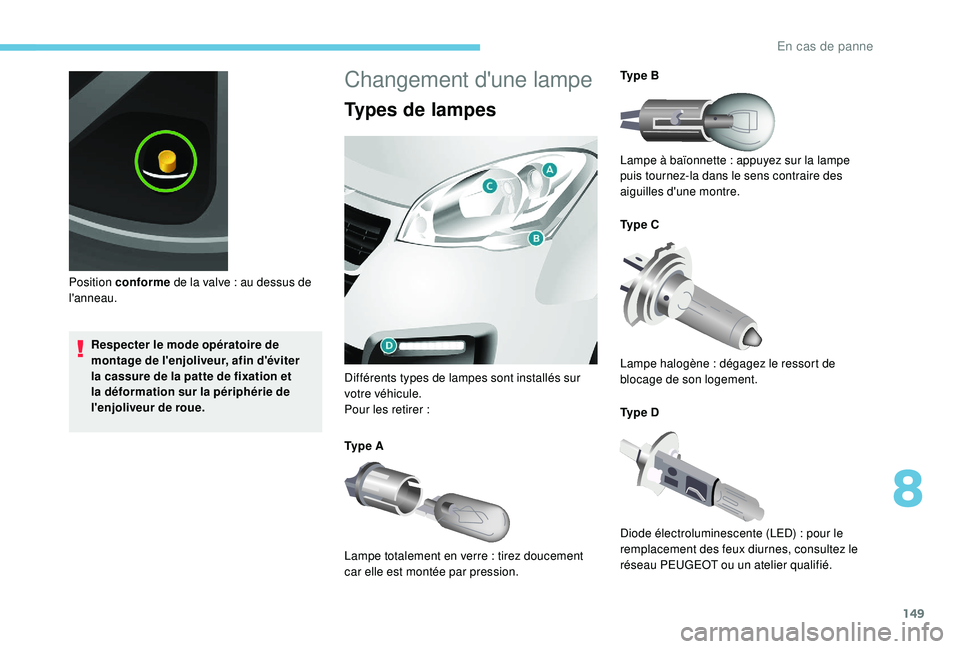

Changement d'une lampe
Types de lampes
Différents types de lampes sont installés sur
votre véhicule.
Pour les retirer
:
Ty p e A
Lampe totalement en verre
: tirez doucement
car elle est montée par pression. Ty p e B
Lampe à baïonnette
: appuyez sur la lampe
puis tournez-la dans le sens contraire des
aiguilles d'une montre.
Ty p e C
Lampe halogène : dégagez le ressort de
blocage de son logement.
Ty p e D
Diode électroluminescente (LED)
: pour le
remplacement des feux diurnes, consultez le
réseau PEUGEOT ou un atelier qualifié.
8
En cas de panne
Page 152 of 216

150

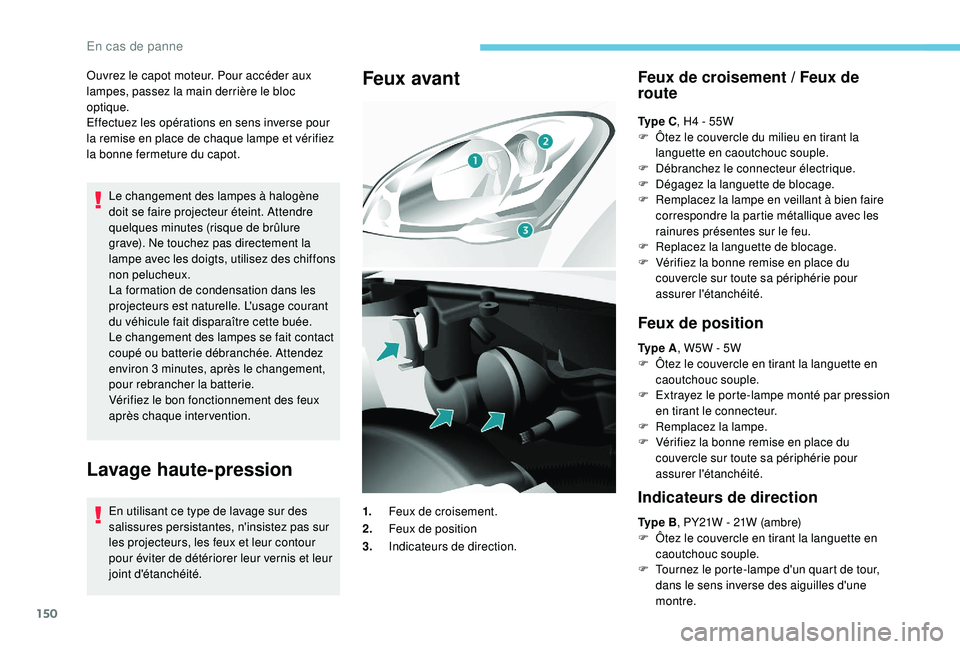

Ouvrez le capot moteur. Pour accéder aux
lampes, passez la main derrière le bloc
optique.
Effectuez les opérations en sens inverse pour
la remise en place de chaque lampe et vérifiez
la bonne fermeture du capot.Le changement des lampes à halogène
doit se faire projecteur éteint. Attendre
quelques
minutes (risque de brûlure
grave). Ne touchez pas directement la
lampe avec les doigts, utilisez des chiffons
non pelucheux.
La formation de condensation dans les
projecteurs est naturelle. L'usage courant
du véhicule fait disparaître cette buée.
Le changement des lampes se fait contact
coupé ou batterie débranchée. Attendez
environ 3
minutes, après le changement,
pour rebrancher la batterie.
Vérifiez le bon fonctionnement des feux
après chaque intervention.
Lavage haute-pression
En utilisant ce type de lavage sur des
salissures persistantes, n'insistez pas sur
les projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis et leur
joint d'étanchéité.
Feux avantFeux de croisement / Feux de
r oute
Ty p e C , H4 - 55W
F Ô tez le couvercle du milieu en tirant la
languette en caoutchouc souple.
F
D
ébranchez le connecteur électrique.
F
D
égagez la languette de blocage.
F
R
emplacez la lampe en veillant à bien faire
correspondre la partie métallique avec les
rainures présentes sur le feu.
F
R
eplacez la languette de blocage.
F
V
érifiez la bonne remise en place du
couvercle sur toute sa périphérie pour
assurer l'étanchéité.
Feux de position
Ty p e A , W5W - 5W
F Ô tez le couvercle en tirant la languette en
caoutchouc souple.
F
E
xtrayez le porte-lampe monté par pression
en tirant le connecteur.
F
R
emplacez la lampe.
F
V
érifiez la bonne remise en place du
couvercle sur toute sa périphérie pour
assurer l'étanchéité.
Indicateurs de direction
Ty p e B , PY21W - 21W (ambre)
F Ô tez le couvercle en tirant la languette en
caoutchouc souple.
F
T
ournez le porte-lampe d'un quart de tour,
dans le sens inverse des aiguilles d'une
montre.
1.
Feux de croisement.
2. Feux de position
3. Indicateurs de direction.
En cas de panne
Page 153 of 216

151

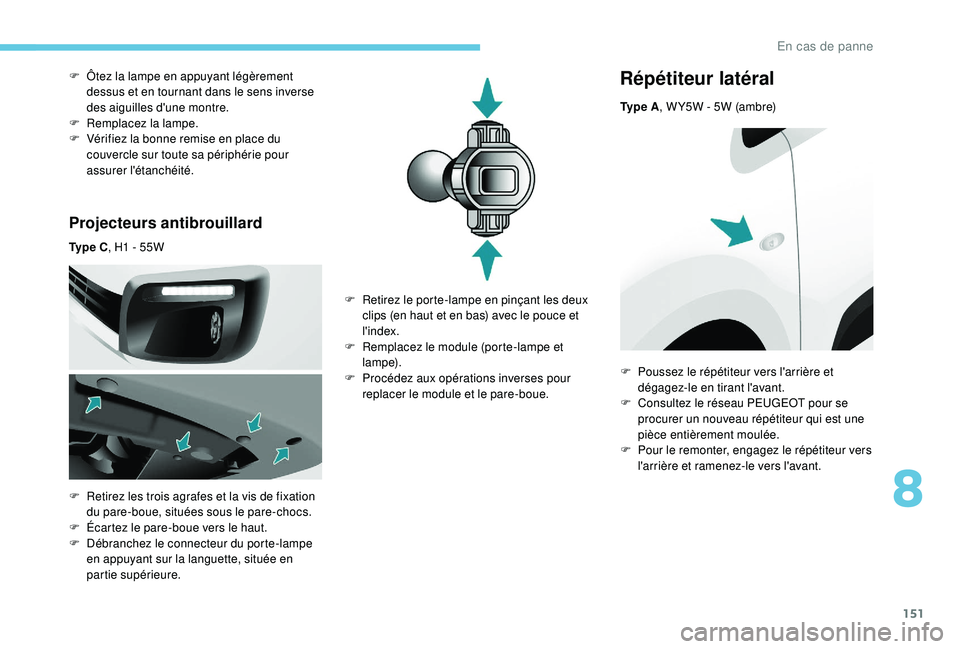

Projecteurs antibrouillard
Ty p e C, H1 - 55W
F
R
etirez les trois agrafes et la vis de fixation
du pare-boue, situées sous le pare-chocs.
F
É
cartez le pare-boue vers le haut.
F
D
ébranchez le connecteur du porte-lampe
en appuyant sur la languette, située en
partie supérieure.
F
Ô
tez la lampe en appuyant légèrement
dessus et en tournant dans le sens inverse
des aiguilles d'une montre.
F
R
emplacez la lampe.
F
V
érifiez la bonne remise en place du
couvercle sur toute sa périphérie pour
assurer l'étanchéité.
Répétiteur latéral
Ty p e A , W Y5W - 5W (ambre)
F
R
etirez le porte-lampe en pinçant les deux
clips (en haut et en bas) avec le pouce et
l'index.
F
R
emplacez le module (porte-lampe et
lampe).
F
P
rocédez aux opérations inverses pour
replacer le module et le pare-boue. F
P
oussez le répétiteur vers l'arrière et
dégagez-le en tirant l'avant.
F
C
onsultez le réseau PEUGEOT pour se
procurer un nouveau répétiteur qui est une
pièce entièrement moulée.
F
P
our le remonter, engagez le répétiteur vers
l'arrière et ramenez-le vers l'avant.
8
En cas de panne
Page 154 of 216

152

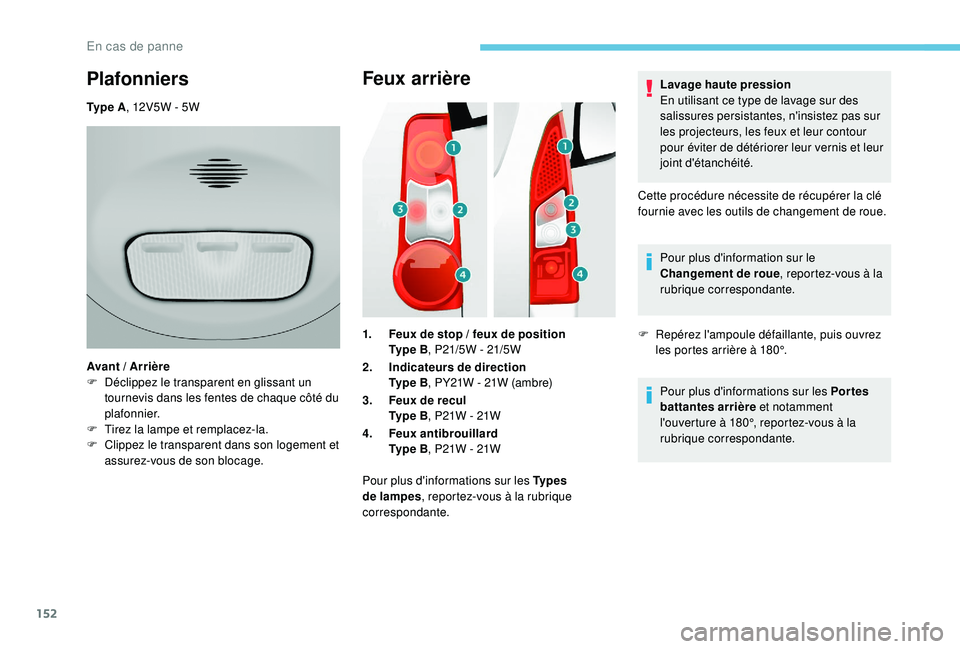

Feux arrière
1.Feux de stop / feux de position
Ty p e B , P21/5W - 21/5W
2. Indicateurs de direction
Ty p e B , PY21W - 21W (ambre)
3. Feux de recul
Ty p e B , P21W - 21W
4. Feux antibrouillard
Ty p e B , P21W - 21W
Pour plus d'informations sur les Ty p e s
de lampes , reportez-vous à la rubrique
correspondante. Lavage haute pression
En utilisant ce type de lavage sur des
salissures persistantes, n'insistez pas sur
les projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis et leur
joint d'étanchéité.
Cette procédure nécessite de récupérer la clé
fournie avec les outils de changement de roue.
Pour plus d'information sur le
Changement de roue , reportez-vous à la
rubrique correspondante.
F R epérez l'ampoule défaillante, puis ouvrez
les portes arrière à 180°.
Pour plus d'informations sur les Por tes
battantes arrière et notamment
l'ouverture à 180°, reportez-vous à la
rubrique correspondante.
Plafonniers
Ty p e A , 12V5W - 5W
Avant / Arrière
F
D
éclippez le transparent en glissant un
tournevis dans les fentes de chaque côté du
plafonnier.
F
T
irez la lampe et remplacez-la.
F
C
lippez le transparent dans son logement et
assurez-vous de son blocage.
En cas de panne
Page 155 of 216

153

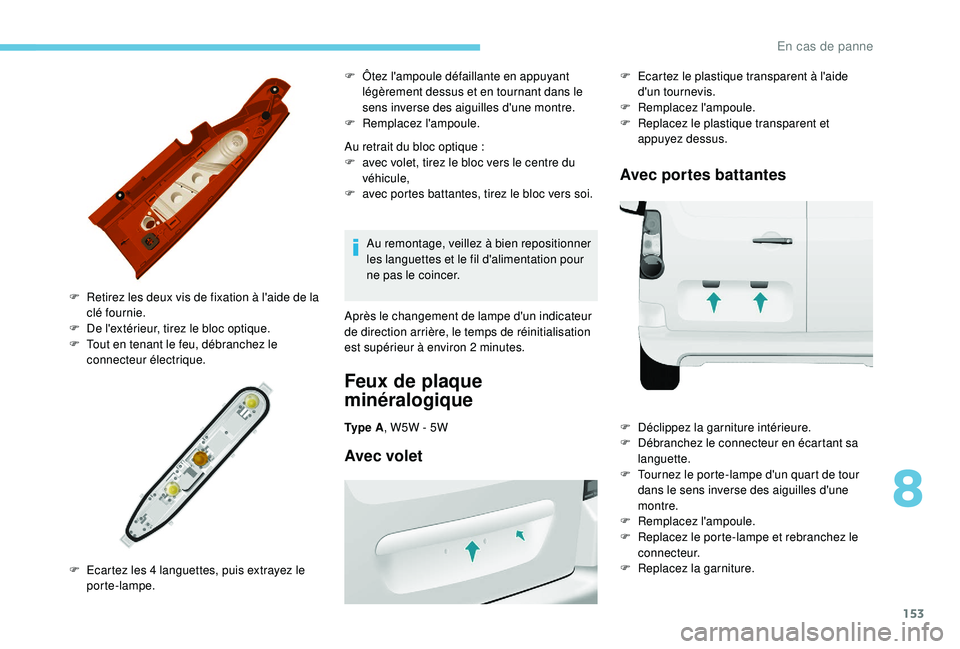

Au retrait du bloc optique :
F a vec volet, tirez le bloc vers le centre du
véhicule,
F
a
vec portes battantes, tirez le bloc vers soi.
F
R
etirez les deux vis de fixation à l'aide de la
clé fournie.
F
D
e l'extérieur, tirez le bloc optique.
F
T
out en tenant le feu, débranchez le
connecteur électrique.
F
E
cartez les 4 languettes, puis extrayez le
porte-lampe. F
Ô
tez l'ampoule défaillante en appuyant
légèrement dessus et en tournant dans le
sens inverse des aiguilles d'une montre.
F
Re
mplacez l'ampoule.
Au remontage, veillez à bien repositionner
les languettes et le fil d'alimentation pour
ne pas le coincer.
Après le changement de lampe d'un indicateur
de direction arrière, le temps de réinitialisation
est supérieur à environ 2
minutes.
Feux de plaque
minéralogique
Ty p e A, W5W - 5W
Avec volet
F Ecartez le plastique transparent à l'aide
d'un tournevis.
F
Re
mplacez l'ampoule.
F
R
eplacez le plastique transparent et
appuyez dessus.
Avec portes battantes
F Déclippez la garniture intérieure.
F D ébranchez le connecteur en écartant sa
languette.
F
T
ournez le porte-lampe d'un quart de tour
dans le sens inverse des aiguilles d'une
montre.
F
Re
mplacez l'ampoule.
F
R
eplacez le porte-lampe et rebranchez le
connecteur.
F
R
eplacez la garniture.
8
En cas de panne
Page 156 of 216

154

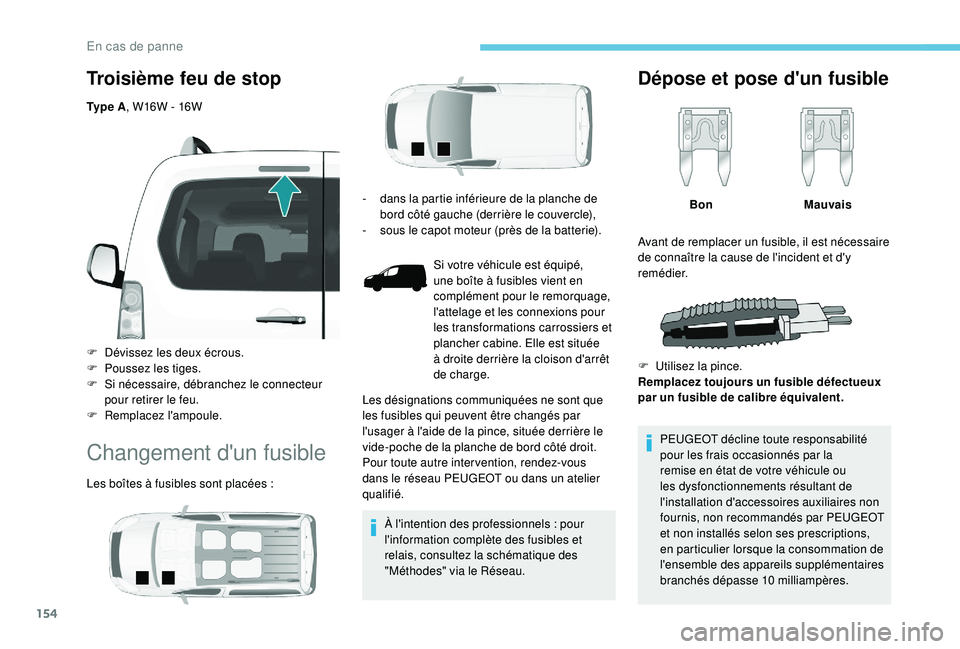

Troisième feu de stop
Ty p e A, W16W - 16W
F
D
évissez les deux écrous.
F
P
oussez les tiges.
F
S
i nécessaire, débranchez le connecteur
pour retirer le feu.
F
Re
mplacez l'ampoule.
Changement d'un fusible
Les boîtes à fusibles sont placées : À l 'intention des professionnels : pour
l'information complète des fusibles et
relais, consultez la schématique des
"Méthodes" via le Réseau.
Dépose et pose d'un fusible
Bon Mauvais
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires non
fournis, non recommandés par PEUGEOT
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l'ensemble des appareils supplémentaires
branchés dépasse 10
milliampères.
-
d
ans la partie inférieure de la planche de
bord côté gauche (derrière le couvercle),
-
s
ous le capot moteur (près de la batterie).
Si votre véhicule est équipé,
une boîte à fusibles vient en
complément pour le remorquage,
l'attelage et les connexions pour
les transformations carrossiers et
plancher cabine. Elle est située
à droite derrière la cloison d'arrêt
de charge.
Les désignations communiquées ne sont que
les fusibles qui peuvent être changés par
l'usager à l'aide de la pince, située derrière le
vide-poche de la planche de bord côté droit.
Pour toute autre intervention, rendez-vous
dans le réseau PEUGEOT ou dans un atelier
qualifié. Avant de remplacer un fusible, il est nécessaire
de connaître la cause de l'incident et d'y
remédier.
F
Ut
ilisez la pince.
Remplacez toujours un fusible défectueux
par un fusible de caIibre équivalent.
En cas de panne
Page 157 of 216

155

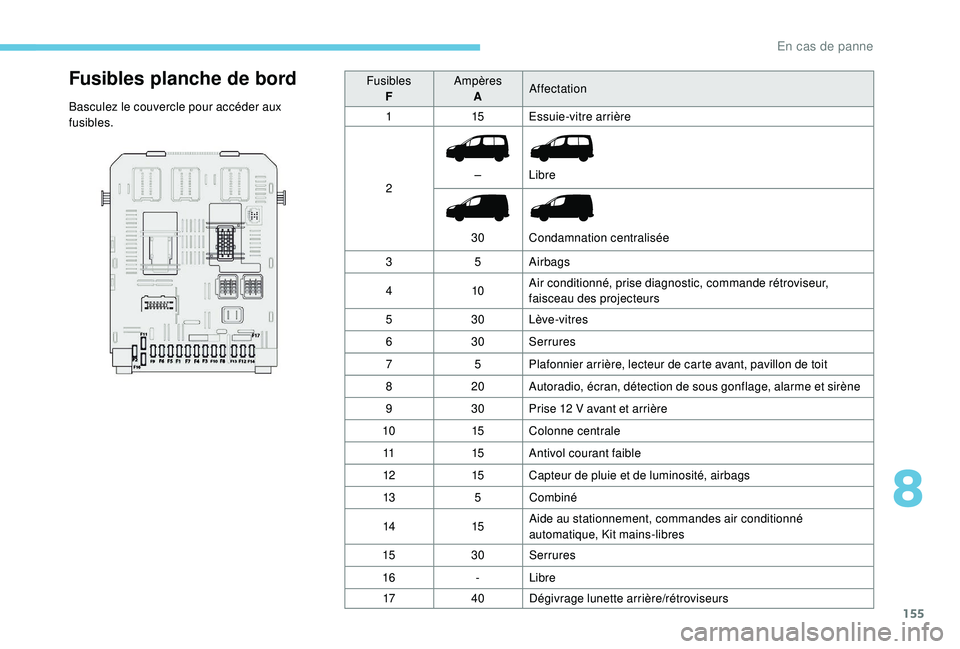

Fusibles planche de bord
Basculez le couvercle pour accéder aux
fusibles.Fusibles
F Ampères
A Affectation
1 15Essuie-vitre arrière
2 –
30 Libre
Condamnation centralisée
3 5Airbags
4 10Air conditionné, prise diagnostic, commande rétroviseur,
faisceau des projecteurs
5 30Lève-vitres
6 30 Serrures
7 5 Plafonnier arrière, lecteur de carte avant, pavillon de toit
8 20Autoradio, écran, détection de sous gonflage, alarme et sirène
9 30Prise 12
V avant et arrière
10 15Colonne centrale
11 15Antivol courant faible
12 15Capteur de pluie et de luminosité, airbags
13 5Combiné
14 15Aide au stationnement, commandes air conditionné
automatique, Kit mains-libres
15 30 Serrures
16 -Libre
17 40Dégivrage lunette arrière/rétroviseurs
8
En cas de panne
Page 158 of 216

156

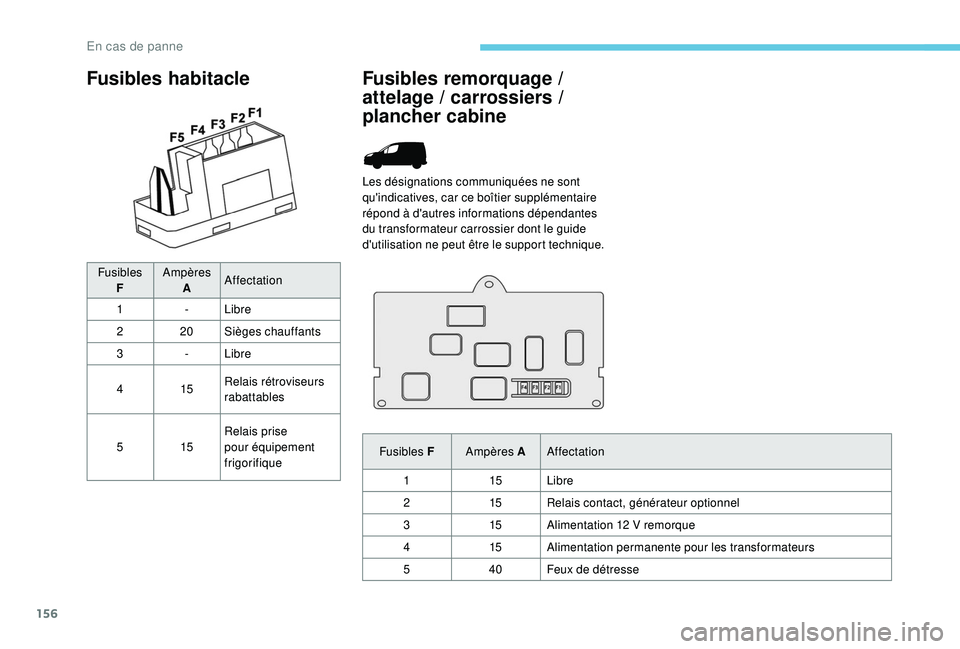

Fusibles habitacle
FusiblesF Ampères
A Affectation
1 -Libre
2 20Sièges chauffants
3 -Libre
4 15Relais rétroviseurs
rabattables
5 15Relais prise
pour équipement
frigorifique
Fusibles remorquage /
at telage / carrossiers /
plancher cabine
Les désignations communiquées ne sont
qu'indicatives, car ce boîtier supplémentaire
répond à d'autres informations dépendantes
du transformateur carrossier dont le guide
d'utilisation ne peut être le support technique.
Fusibles F Ampères AAffectation
1 15Libre
2 15Relais contact, générateur optionnel
3 15Alimentation 12
V remorque
4 15Alimentation permanente pour les transformateurs
5 40Feux de détresse
En cas de panne
Page 159 of 216

157

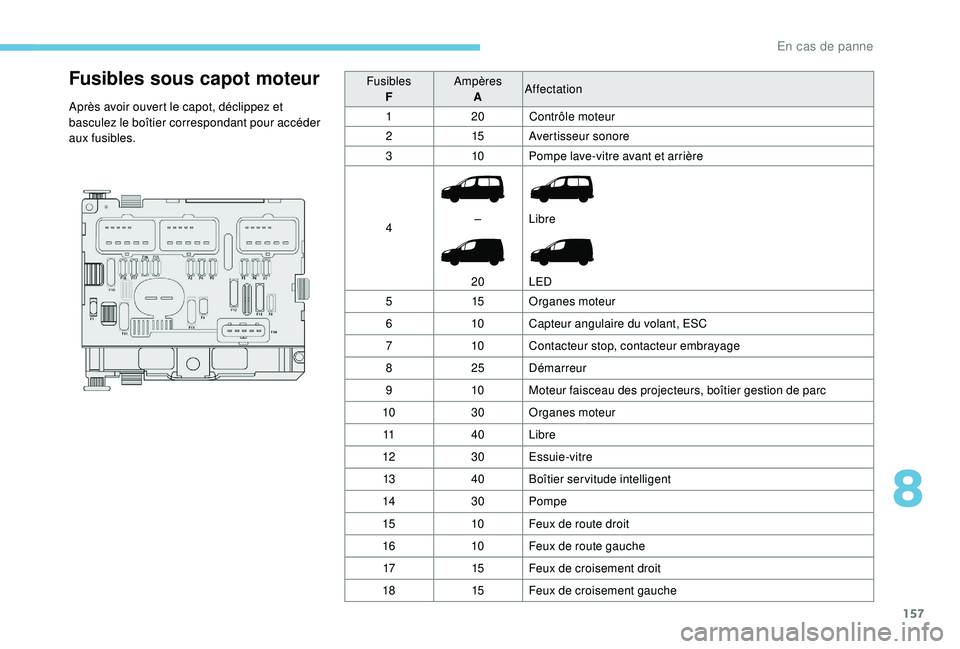

Fusibles sous capot moteur
Après avoir ouvert le capot, déclippez et
basculez le boîtier correspondant pour accéder
aux fusibles.Fusibles
F Ampères
A Affectation
1 20Contrôle moteur
2 15Avertisseur sonore
3 10Pompe lave-vitre avant et arrière
4 –
20 Libre
LED
5 15Organes moteur
6 10Capteur angulaire du volant, ESC
7 10Contacteur stop, contacteur embrayage
8 25Démarreur
9 10Moteur faisceau des projecteurs, boîtier gestion de parc
10 30Organes moteur
11 40Libre
12 30Essuie-vitre
13 40Boîtier servitude intelligent
14 30Pompe
15 10Feux de route droit
16 10Feux de route gauche
17 15Feux de croisement droit
18 15Feux de croisement gauche
8
En cas de panne
Page 160 of 216

158

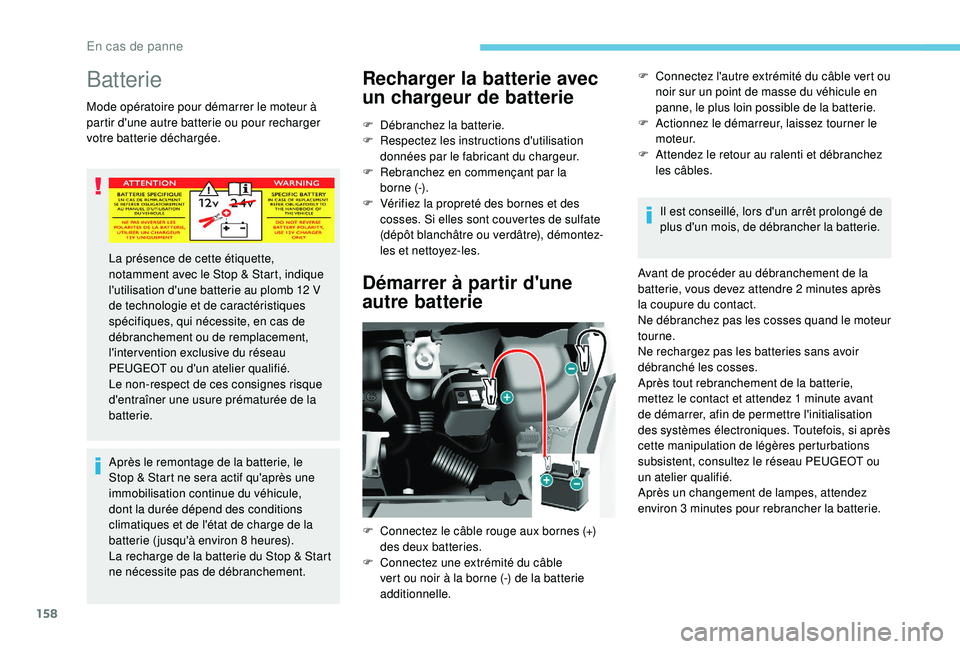

Batterie
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.Après le remontage de la batterie, le
Stop & Start ne sera actif qu'après une
immobilisation continue du véhicule,
dont la durée dépend des conditions
climatiques et de l'état de charge de la
batterie ( jusqu'à environ 8
heures).
La recharge de la batterie du Stop & Start
ne nécessite pas de débranchement.
Recharger la batterie avec
un chargeur de batterie
F Débranchez la batterie.
F R espectez les instructions d'utilisation
données par le fabricant du chargeur.
F
R
ebranchez en commençant par la
borne
(-).
F
V
érifiez la propreté des bornes et des
cosses. Si elles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les.
Démarrer à partir d'une
autre batterie
F Connectez l'autre extrémité du câble vert ou noir sur un point de masse du véhicule en
panne, le plus loin possible de la batterie.
F
A
ctionnez le démarreur, laissez tourner le
moteur.
F
A
ttendez le retour au ralenti et débranchez
les câbles.
Il est conseillé, lors d'un arrêt prolongé de
plus d'un mois, de débrancher la batterie.
Avant de procéder au débranchement de la
batterie, vous devez attendre 2
minutes après
la coupure du contact.
Ne débranchez pas les cosses quand le moteur
tourne.
Ne rechargez pas les batteries sans avoir
débranché les cosses.
Après tout rebranchement de la batterie,
mettez le contact et attendez 1
minute avant
de démarrer, afin de permettre l'initialisation
des systèmes électroniques. Toutefois, si après
cette manipulation de légères perturbations
subsistent, consultez le réseau PEUGEOT ou
un atelier qualifié.
Après un changement de lampes, attendez
environ 3
minutes pour rebrancher la batterie.
La présence de cette étiquette,
notamment avec le Stop & Start, indique
l'utilisation d'une batterie au plomb 12
V
de technologie et de caractéristiques
spécifiques, qui nécessite, en cas de
débranchement ou de remplacement,
l'intervention exclusive du réseau
PEUGEOT ou d'un atelier qualifié.
Le non-respect de ces consignes risque
d'entraîner une usure prématurée de la
batterie.
F
C
onnectez le câble rouge aux bornes (+)
des deux batteries.
F
C
onnectez une extrémité du câble
vert ou noir à la borne (-) de la batterie
additionnelle.
En cas de panne
