Peugeot Partner VP 2002.5 Handleiding (in Dutch)

23-12-2002
PEUGEOT ONDERHOUDSCONTROLES23
Tussentijdse controle tussen twee onderhoudsbeurten.
ONDERHOUDSINTERVAL VAN UW PARTNER HDI TURBODIESEL
Onderhoudscontrole elke 20.000 km of elke 2 jaar.
Garantiecontrole bij
10.000 km of 6 maanden*. Deze is noodzakelijk om
aanspraak op de garantie te kunnen maken.
Voor dit onderhoudsinterval dient olie op synthetische basisgebruikt te worden. Het gebruik van volledig synthetische
olie of brandstofbesparende olie is ook toegestaan.
Bijzondere gebruiksomstandigheden (zie het desbetreffende hoofdstuk).
* Wat het eerst wordt bereikt.
KM-STAND 20.000 40.000 60.000 80.000 100.000
120.000 140.000 160.000 180.000 200.000 220.000 240.000

23-12-2002
PEUGEOT ONDERHOUDSCONTROLES
24
Tussentijdse controle tussen twee onderhoudscontroles.
ONDERHOUDSINTERVAL VAN UW PARTNER DIESEL MET INDIRECTE INSPUITING
Onderhoudscontrole elke 15.000 km of elke 2 jaar.
Garantiecontrole bij 10.000 km of 6 maanden*.
Deze is noodzakelijk om aanspraak op de garantie te kunnen maken.
Voor dit onderhoudsinterval dient olie op synthetische basisgebruikt te worden. Het gebruik van volledig synthetische
olie of brandstofbesparende olie is ook toegestaan.
Bijzondere gebruiksomstandigheden (zie het desbetreffende hoofdstuk).
* Wat het eerst wordt bereikt.
KM-STAND 15.000/135.000 30.000/150.000 45.000/165.000
60.000/180.000 75.000/195.000 90.000/210.000 105.000/225.000 120.000/240.000

23-12-2002
PEUGEOT ONDERHOUDSCONTROLES25
DE PEUGEOT ONDERHOUDSCONTROLES TYPE A EN C EN DE TUSSENTIJDSE CONTROLES
Type
Werkzaamheden Omschrijving van de werkzaamhedenGarantiecontroleACTussentijdse controle
VERVERSEN- Motorolie verversen.- Brandstoffilter aftappen (alleen diesel).- Oliefilter.- Brandstoffilter* (alleen benzine).VERVANGEN- Brandstoffilterelement (alleen diesel).- Luchtfilterelement.- Bougies (alleen benzine).- Motorolie (controleren + bijvullen).- Olie handgeschakelde versnellingsbak (controleren + bijvullen).- Niveau elektrolyt in accu (controleren + bijvullen) indien niet onderhoudsvrij.NIVEAU- Ruitensproeiervloeistof (controleren + bijvullen).- Koelvloeistof (controleren + bijvullen).- Remvloeistof (controleren + bijvullen).- Stuurbekrachtigingsvloeistof (controleren + bijvullen, volgens uitvoering).- Werking verlichting en signalering.- Staat van ruiten, koplampreflectoren, lampglazen en spiegels.- Claxon.- Ruitensproeiers.- Staat van ruitenwisserbladen.- Staat en spanning van aandrijfriemen.- Werking van handrem.- Afdichting en staat van hydraulische circuits (slangen en carters).CONTROLE- Staat van rubber stofhoezen.- Remblokken. - Staat en speling van wiellagers, spoorstangen, kogels, silent blocs.- Afdichting van schokdempers.- Slijtage van remvoeringen achter.- Staat en spanning van banden (incl. reservewiel).- Emissieregeling, volgens wettelijke voorschriften (alleen benzine).- Rookgastest (alleen diesel).- Interieurfilter (volgens uitvoering). - Visuele controle van de gehele auto door een PEUGEOT-monteur.
SERVICE*- Huurauto (indien overeengekomen).
PROEFRIT
: Alle rijomstandigheden: Bijzondere rijomstandigheden * Volgens land van bestemming.

23-12-2002
(1) Minimale kwaliteitseis: Benzinemotoren: ACEA A3 en API SH/SJ; Dieselmotoren: ACEA B3 en API CF/CD - ACEA= Association des Constructeurs EuropŽens Automobiles - API= American Petroleum Institute
Bij gebruik van een oliesoort die niet aan de norm ACEA A3-B3 voldoet, is het noodzakelijk het onderhoudsschema "Bijzondere omstandigheden" met kortere intervallen aan te houden. *Deze brandstofbesparende olie mag alleen worden gebruikt in motoren die hiervoor geschikt zijn.

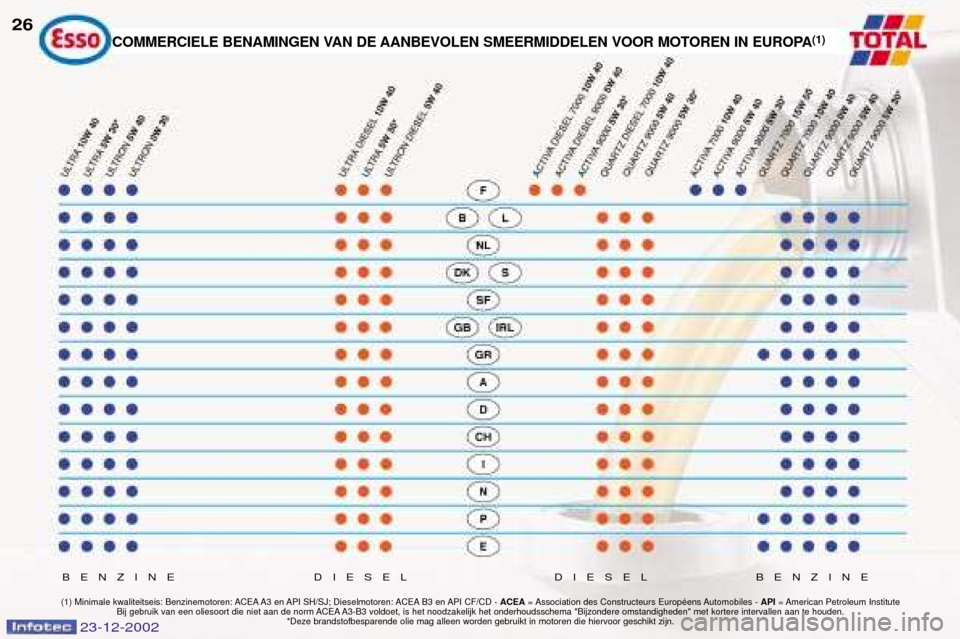

COMMERCIELE BENAMINGEN VAN DE AANBEVOLEN SMEERMIDDELEN VOOR MOTOREN IN EUROPA
(1)
BENZINE DIESEL DIESEL BENZINE
26

23-12-2002
27
PEUGEOT ONDERHOUDSCONTROLES
Voorgeschreven smeermiddelen De olie in de tabel voldoet voor de meeste gebruiksomstandigheden. Het schema geeft een overzicht van de meest geschikte viscositeit bij
een bepaalde temperatuur. Het is ook mogelijk om synthetische "superkwaliteit" motorolie te gebruiken. Indien het gebruik van semi-syntheti- sche of synthetische oli‘n niet moge-lijk is, mogen oli‘n van de kwaliteitAPI SH/SJ (voor benzinemotoren) ofCD/CF (voor dieselmotoren) gebruiktworden, waarbij dan wel het onder-houdsschema voor "Bijzonderegebruiksomstandigheden" dient teworden aangehouden.
Aarzel niet om een PEUGEOT- servicepunt advies te vragen om het
rijcomfort van uw auto te behoudenen de onderhoudskosten zo laagmogelijk te houden. Neem contact op met de lokale
vertegenwoordiger van Automobiles
PEUGEOT in landen buiten Europa.
VERPLICHT VERPLICHT
Handgeschakelde ESSO GEAR OIL BV TOTAL TRANSMISSION BV
versnellingsbak 75W 80 Ond. nr. 9736.41 75W 80
Stuurbekrachtiging ESSO ATF D TOTAL FLUIDE AT42 Ond. nr. 9730.94
Andere aanbevolen produkten
Remvloeistof PEUGEOT DOT4 Koelvloeistof
PROCOR TM108/GLYSANTIN G33 of REVKOGEL 2000
VERPLICHT Vorstbescherming Ð35 ¡C

23-12-2002
CONTROLE TIJDENS HET RIJDEN
28
INSTRUMENTENPANEEL: BENZINE - DIESEL (HANDGESCHAKELDE VERSNELLINGSBAK)
1.
Verklikkerlampje veiligheidsgordels*
2. Verklikkerlampje uitschakeling airbag passagier*
3. Verklikkerlampje voorste airbagsen zij-airbags
4. Verklikkerlampje mistlampen v——r
5. Verklikkerlampje antiblokkeer-systeem (ABS)
6. Verklikkerlampje mistachterlicht
7. Verklikkerlampje voorgloeien diesel-motor
8. Richtingaanwijzer links
9. Kilometerteller, onderhoudsinterval-indicator en motorolieniveaumeter 10.
Richtingaanwijzer rechts
11 . Verklikkerlampje zelfdiagnose motor
12. Verklikkerlampje grootlicht
13. Verklikkerlampje handrem, te laagremvloeistofniveau en storingelektronische remdrukregelaar
14. Verklikkerlampje dimlicht
15. Verklikkerlampje laden van de accu
16. Verklikkerlampje motoroliedruk enmotorolietemperatuur
17. Verklikkerlampje water in brand-
stoffilter
18. Verklikkerlampje te laag koelvloei-stofniveau 19.
Koelvloeistoftemperatuurmeter
20. Schakelaar dagteller/kilometerteller
21. Verklikkerlampje verplicht stoppen
(STOP)
22. Snelheidsmeter
23. Toerenteller
24. Dimmer dashboardverlichting
25. Brandstofmeter
26. Verklikkerlampje brandstofreserve
* Volgens land van bestemming.

23-12-2002
CONTROLE TIJDENS HET RIJDEN29
Verklikkerlampje handrem, te laag remvloeistofniveau enstoring elektronische
remdrukregelaar (REF) Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Wijst op:
Ð een (iets) aangetrokken handrem.
Ð een te laag remvloeistofniveau (als het lampje ook bij losse hand- rem blijft branden).
Ð een storing in de elektronische remdrukregelaar (REF), als hetverklikkerlampje brandt in combi-natie met het verklikkerlampjeABS.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HETRIJDEN
Een verklikkerlampje dat constantblijft branden of bij draaiende motorknippert, is een teken dat het desbe-treffende onderdeel of systeem nietgoed werkt. Sommige verklikkerlam-pjes kunnen branden in combinatiemet een geluidssignaal en een mel-
ding op het multifunctionele display.Negeer een dergelijke waarschuwingniet, maar raadpleeg zo snel moge-
lijk een PEUGEOT-servicepunt.
Stop onmiddellijk indien tijdens het rijden het verklikkerlampje verplicht
stoppen (STOP) gaat branden, maarzorg ervoor dat u uw auto op een zo vei-lig mogelijke plaats tot stilstand brengt.
Verklikkerlampje anti- blokkeersysteem (ABS)
Dit lampje gaat elke keer dat
het contact wordt aangezet geduren-
de 3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h blijft branden of gaatbranden, wijst dit op een storing in hetantiblokkeersysteem. De normale remwerking met rembe- krachtiging blijft echter behouden. Het lampje gaat branden in combinatie met een geluidssignaal.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje koelvloeistofniveau
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.
Wacht tot de motor is afgekoeld alvorens koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai de dop eerst 2 slagen los om de druk te laten dalen en te voorko-
men dat de koelvloeistof uit hetkoelsysteem spuit .
Trek, als de druk eenmaal gedaaldis, de dop los en vul het systeem bij.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjeverplicht stoppen
(STOP)
Gekoppeld aan het verklikkerlampjemotoroliedruk, koelvloeistoftempe-
ratuur, koelvloeistofniveau, hand-rem, remvloeistofniveau en storing
elektronische remdrukregelaar. Stop als het lampje bij draaiende motor knippert onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjemotoroliedruk en -temperatuur
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.Wijst op hetzij:
Ð te lage oliedruk.
Ð te weinig olie in het smeer- systeem. Vul indien nodig olie bij.
Ð een te hoge temperatuur van de motorolie. Het verklikkerlampje brandt in combinatie met eengeluidssignaal. Matig uw snelheidom de motorolietemperatuur telaten dalen.
Raadpleeg een PEUGEOT-servicepunt.

23-12-2002
CONTROLE TIJDENS HET RIJDEN
30
Verklikkerlampje veiligheidsgordels*
Dit lampje gaat branden als, bijingeschakeld contact, de bestuur-der zijn veiligheidsgordel niet heeftvastgemaakt. Verklikkerlampje airbags v——r en zij-airbags
Het lampje gaat bij het aanzettenvan het contact branden en gaat naenkele seconden uit. Als het lampje bij draaiende motor gaat branden, wijst dit op een sto-ring in het airbagsysteem.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjeladen van de accu
Wijst op:
Ð een storing in het laadcircuit.
Ð loszittende aansluitingen van de accu of de startmotor.
Ð een gebroken of te slappe dyna- moriem.
Ð een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje zelfdiagnose motor
Gaat bij het aanzetten van het con-tact branden. Als het lampje bij draaiende motor gaat branden, wijst dit op een defectin het injectie-/ontstekingssysteemof in de emissieregeling. De kataly-sator kan dan beschadigd raken(alleen benzinemotor).
Raadpleeg een PEUGEOT-servicepunt.
* Volgens land van bestemming.
Verklikkerlampje water in brandstoffilter(diesel)*
Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt. Er bestaat kans op schade aan het inspuitsysteem.
Verklikkerlampje uitschakeling airbag passagier*
Als de airbag aan passagierszijdeuitgeschakeld is, gaat het verklikker-lampje branden als het contact wordtaangezet, waarna het blijft branden.Raadpleeg in alle gevallen dat het lamp-
je knippert uw PEUGEOT-servicepunt.
Verklikkerlampjebrandstofreserve
Op het moment dat dit lampje gaatbranden bedraagt de actieradiusnog ca. 50 km (tankinhoud: ca.
55 liter voor de benzinemotoren en
60 liter voor de dieselmotoren).
Verklikkerlampjevoorgloeien (diesel)
Wacht met het starten van de motortot dit lampje uit is. Als de temperatuur al hoog genoeg is gaat het lampje gedurende minderdan 1 seconde branden en kunt ude motor direct starten.
Koelvloeistoftemperatuur- meter
Ð Wijzer in zone (A): temperatuur is
in orde.
Ð Als de wijzer in zone (B)staat, is
de temperatuur te hoog. Het ver- klikkerlampje verplicht stoppen
(STOP) knippert.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.

23-12-2002
CONTROLE TIJDENS HET RIJDEN
30
Verklikkerlampje veiligheidsgordels*
Dit lampje gaat branden als, bijingeschakeld contact, de bestuur-der zijn veiligheidsgordel niet heeftvastgemaakt. Verklikkerlampje airbags v——r en zij-airbags
Het lampje gaat bij het aanzettenvan het contact branden en gaat naenkele seconden uit. Als het lampje bij draaiende motor gaat branden, wijst dit op een sto-ring in het airbagsysteem.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjeladen van de accu
Wijst op:
Ð een storing in het laadcircuit.
Ð loszittende aansluitingen van de accu of de startmotor.
Ð een gebroken of te slappe dyna- moriem.
Ð een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje zelfdiagnose motor
Gaat bij het aanzetten van het con-tact branden. Als het lampje bij draaiende motor gaat branden, wijst dit op een defectin het injectie-/ontstekingssysteemof in de emissieregeling. De kataly-sator kan dan beschadigd raken(alleen benzinemotor).
Raadpleeg een PEUGEOT-servicepunt.
* Volgens land van bestemming.
Verklikkerlampje water in brandstoffilter(diesel)*
Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt. Er bestaat kans op schade aan het inspuitsysteem.
Verklikkerlampje uitschakeling airbag passagier*
Als de airbag aan passagierszijdeuitgeschakeld is, gaat het verklikker-lampje branden als het contact wordtaangezet, waarna het blijft branden.Raadpleeg in alle gevallen dat het lamp-
je knippert uw PEUGEOT-servicepunt.
Verklikkerlampjebrandstofreserve
Op het moment dat dit lampje gaatbranden bedraagt de actieradiusnog ca. 50 km (tankinhoud: ca.
55 liter voor de benzinemotoren en
60 liter voor de dieselmotoren).
Verklikkerlampjevoorgloeien (diesel)
Wacht met het starten van de motortot dit lampje uit is. Als de temperatuur al hoog genoeg is gaat het lampje gedurende minderdan 1 seconde branden en kunt ude motor direct starten.
Koelvloeistoftemperatuur- meter
Ð Wijzer in zone (A): temperatuur is
in orde.
Ð Als de wijzer in zone (B)staat, is
de temperatuur te hoog. Het ver- klikkerlampje verplicht stoppen
(STOP) knippert.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.

CONTROLE TIJDENS HET RIJDEN31
Display op het instrumentenpaneel Dit heeft na het aanzetten van het contact, 3 verschillende functies:
Ð Onderhoudsintervalindicator (zie het desbetreffende hoofdstuk).
Ð Motorolieniveaumeter (diesel).
Ð Kilometerteller (totale kilometerstand en dagteller).Opmerking:
De totale kilometerstand en de dagteller worden gedurende dertig seconden na het uitzetten van het contact,
bij het openen van het bestuurdersportier en bij het vergrendelen en ontgrendelen van de auto weergegeven. Motorolieniveaumeter (diesel) Bij het aanzetten van het contact, wordt de onderhoudsintervalindicator enkele seconden weergegeven en vervolgens gedurende ongeveer 10 seconden het motorolieniveau.
Maximum Opmerking:Te veel olie kan leiden tot motorschade.
Minimum Controleer het olieniveau met de peilstok en vul zonodig olie bij. De aanwijzing is alleen betrouwbaar als de auto op een vlakke, horizontale ondergrond staat en de motor minstens10 minuten niet heeft gedraaid. Defecte motorolieniveaumeter Als de 6 blokjes knipperen, geeft dit een defect aan de motorolieniveaumeter aan. Er bestaat grote kans op ernstige motorschade.
Raadpleeg een PEUGEOT-servicepunt.
