Page 21 of 128
22-12-2003
PEUGEOT ONDERHOUDSCONTROLES
24
Tussentijdse controle tussen twee onderhoudscontroles.
ONDERHOUDSINTERVAL VAN UW PARTNER DIESEL MET INDIRECTE INSPUITING
Onderhoudscontrole elke 15.000 km of elke 2 jaar.
Garantiecontrole bij 10.000 km of 6 maanden*.
Deze is noodzakelijk om aanspraak op de garantie te kunnen maken.
Voor dit onderhoudsinterval dient olie op synthetische basisgebruikt te worden. Het gebruik van synthetische olie of
brandstofbesparende olie is ook toegestaan.
Bijzondere gebruiksomstandigheden (zie het desbetreffende hoofdstuk).
* Wat het eerst wordt bereikt.
KM-STAND 15 000/135 000 30 000/150 000 45 000/165 000
60 000/180 000 75 000/195 000 90 000/210 000 105 000/225 000 120 000/240 000
Page 22 of 128
22-12-2003
PEUGEOT ONDERHOUDSCONTROLES25
DE PEUGEOT ONDERHOUDSCONTROLES TYPE A EN C EN DE TUSSENTIJDSE CONTROLES
Type
Werkzaamheden Omschrijving van de werkzaamhedenGarantiecontroleA C Tussentijds
VERVERSEN- Motorolie verversen. - Brandstoffilter aftappen (alleen diesel). - Oliefilter. - Benzinefilter(volgens motoruitvoering). VERVANGEN- Brandstoffilter of -element (diesel, volgens motoruitvoering). - Luchtfilterelement. - Bougies (alleen benzine). - Motorolie (controleren + bijvullen). - Olie handgeschakelde versnellingsbak (controleren + bijvullen). - Niveau elektrolyt in accu (controleren + bijvullen) indien niet onderhoudsvrij. NIVEAU- Ruitensproeiervloeistof (controleren + bijvullen). - Koelvloeistof (controleren + bijvullen). - Remvloeistof (controleren + bijvullen). - Stuurbekrachtigingsvloeistof (controleren + bijvullen, volgens uitvoering). - Werking verlichting en signalering. - Staat van ruiten, koplampreflectoren, lampglazen en spiegels. - Claxon. - Ruitensproeiers. - Staat van ruitenwisserbladen. - Staat en spanning van aandrijfriemen. - Werking van handrem. - Afdichting en staat van hydraulische circuits (slangen en carters). CONTROLE- Staat van rubber stofhoezen. - Remblokken. - Staat en speling van wiellagers, spoorstangen, kogels, silent blocs. - Afdichting van schokdempers. - Slijtage van remvoeringen achter. - Staat en spanning van banden (incl. reservewiel). - Emissieregeling, volgens wettelijke voorschriften (alleen benzine). - Rookgastest (alleen diesel). - Interieurfilter (volgens uitvoering). - Visuele controle van de gehele auto door een PEUGEOT-monteur.
SERVICE*- Huurauto (indien overeengekomen).
PROEFRIT
: Alle rijomstandigheden : Bijzondere rijomstandigheden* Volgens land van bestemming.
Page 23 of 128
DIESEL
DIESEL
BENZINE BENZINE
(1) Minimale kwaliteitseis: Benzinemotoren: ACEA A3 en API SH/SJ; Dieselmotoren: ACEA B3 en API CF/CD.
ACEA = Association des Constructeurs Europeens Automobiles - API = American Petroleum Institute.
Bij gebruik van een oliesoort die niet aan de norm ACEA A3-B3 voldoet, is het noodzakelijk het onderhoudsschema "Bijzondere omstandigheden"met kortere intervallen aan te houden.
* Deze brandstofbesparende olie mag alleen worden gebruikt in motoren die hiervoor geschikt zijn.

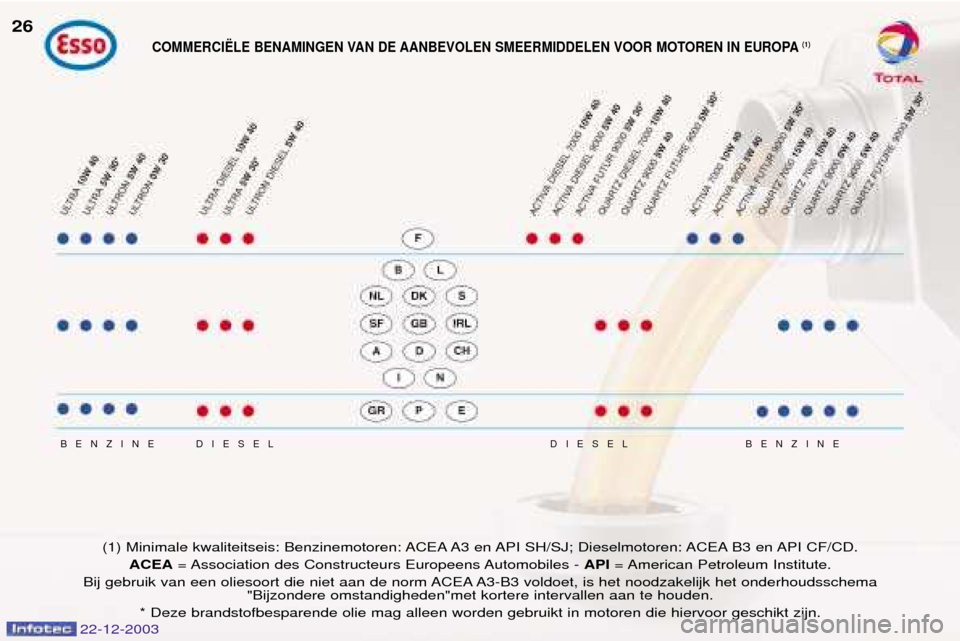

COMMERCIèLE BENAMINGEN VAN DE AANBEVOLEN SMEERMIDDELEN VOOR MOTOREN IN EUROPA (1)
26
22-12-2003
Page 24 of 128
27
PEUGEOT ONDERHOUDSCONTROLES
22-12-2003

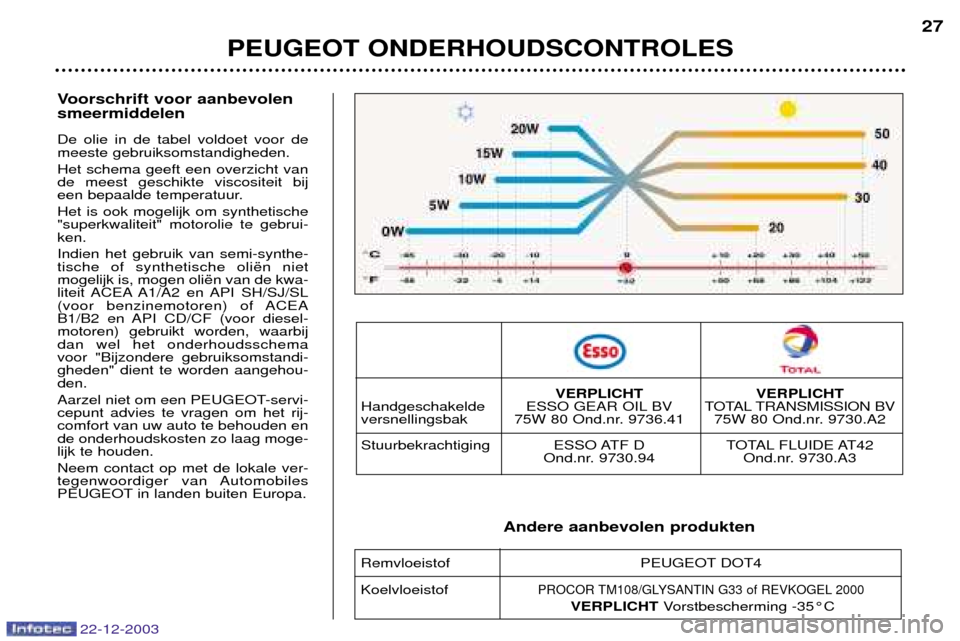

Voorschrift voor aanbevolen smeermiddelen De olie in de tabel voldoet voor de meeste gebruiksomstandigheden. Het schema geeft een overzicht van de meest geschikte viscositeit bij
een bepaalde temperatuur. Het is ook mogelijk om synthetische "superkwaliteit" motorolie te gebrui-ken. Indien het gebruik van semi-synthe- tische of synthetische oli‘n nietmogelijk is, mogen oli‘n van de kwa-
liteit ACEA A1/A2 en API SH/SJ/SL
(voor benzinemotoren) of ACEA
B1/B2 en API CD/CF (voor diesel-motoren) gebruikt worden, waarbijdan wel het onderhoudsschemavoor "Bijzondere gebruiksomstandi-gheden" dient te worden aangehou-den.
Aarzel niet om een PEUGEOT-servi- cepunt advies te vragen om het rij-comfort van uw auto te behouden ende onderhoudskosten zo laag moge-lijk te houden. Neem contact op met de lokale ver-
tegenwoordiger van Automobiles
PEUGEOT in landen buiten Europa.
VERPLICHT VERPLICHT
Handgeschakelde ESSO GEAR OIL BV TOTAL TRANSMISSION BV
versnellingsbak 75W 80 Ond.nr. 9736.41 75W 80 Ond.nr. 9730.A2
Stuurbekrachtiging ESSO ATF D TOTAL FLUIDE AT42 Ond.nr. 9730.94 Ond.nr. 9730.A3
Andere aanbevolen produkten
Remvloeistof PEUGEOT DOT4 Koelvloeistof
PROCOR TM108/GLYSANTIN G33 of REVKOGEL 2000
VERPLICHT Vorstbescherming -35¡C
Page 25 of 128
CONTROLE TIJDENS HET RIJDEN
28
22-12-2003

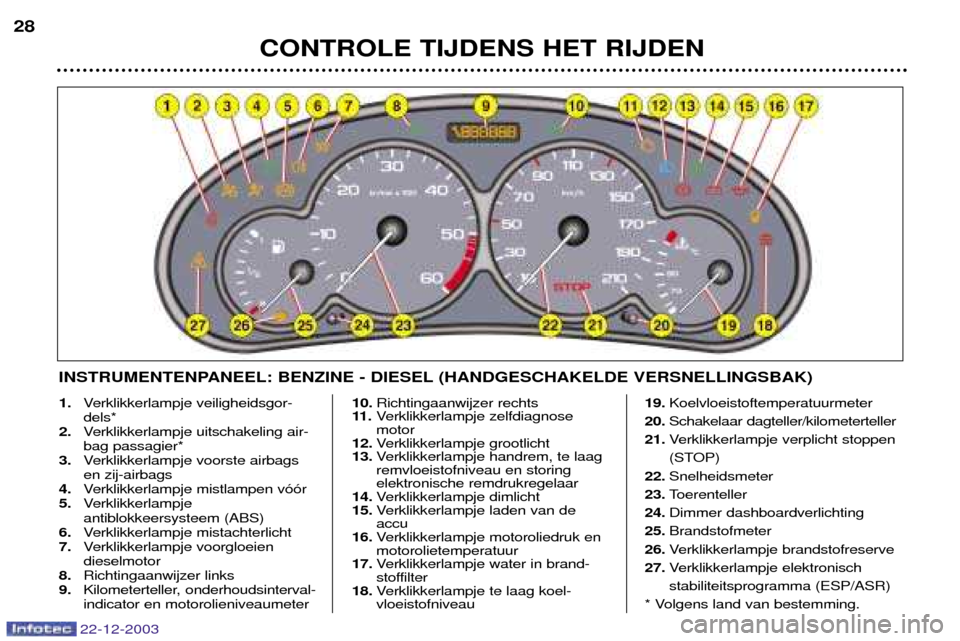

INSTRUMENTENPANEEL: BENZINE - DIESEL (HANDGESCHAKELDE VERSNELLINGSBAK)
1.
Verklikkerlampje veiligheidsgor- dels*
2. Verklikkerlampje uitschakeling air-bag passagier*
3. Verklikkerlampje voorste airbagsen zij-airbags
4. Verklikkerlampje mistlampen v——r
5. Verklikkerlampje antiblokkeersysteem (ABS)
6. Verklikkerlampje mistachterlicht
7. Verklikkerlampje voorgloeien dieselmotor
8. Richtingaanwijzer links
9. Kilometerteller, onderhoudsinterval-indicator en motorolieniveaumeter 10.
Richtingaanwijzer rechts
11 . Verklikkerlampje zelfdiagnose motor
12. Verklikkerlampje grootlicht
13. Verklikkerlampje handrem, te laagremvloeistofniveau en storing elektronische remdrukregelaar
14. Verklikkerlampje dimlicht
15. Verklikkerlampje laden van deaccu
16. Verklikkerlampje motoroliedruk enmotorolietemperatuur
17. Verklikkerlampje water in brand-
stoffilter
18. Verklikkerlampje te laag koel-vloeistofniveau 19.
Koelvloeistoftemperatuurmeter
20. Schakelaar dagteller/kilometerteller
21. Verklikkerlampje verplicht stoppen
(STOP)
22. Snelheidsmeter
23. Toerenteller
24. Dimmer dashboardverlichting
25. Brandstofmeter
26. Verklikkerlampje brandstofreserve
27. Verklikkerlampje elektronisch stabiliteitsprogramma (ESP/ASR)
* Volgens land van bestemming.
Page 26 of 128
Verklikkerlampje handrem, te laagremvloeistofniveau enstoring elektronische
remdrukregelaar (REF) Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Wijst op:
- een (iets) aangetrokken handrem.
- een te laag remvloeistofniveau (als het lampje ook bij losse han- drem blijft branden).
- een storing in de elektronische remdrukregelaar (REF), als hetverklikkerlampje brandt in combi-natie met het verklikkerlampjeABS.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLES TIJDENS HET RIJDEN Een verklikkerlampje dat constant bli- jft branden of bij draaiende motorknippert, is een teken dat het desbe-treffende onderdeel of systeem nietgoed werkt. Sommige verklikker-lampjes kunnen branden in combina-tie met een geluidssignaal en een mel-
ding op het multifunctionele display.Negeer een dergelijke waarschuwingniet, maar raadpleeg zo snel mogelijk
een PEUGEOT-servicepunt. Stop
onmiddellijk indien tijdens het rij-den het verklikkerlampje verplicht
stoppen (STOP) gaat branden,maar zorg ervoor dat u uw auto opeen zo veilig mogelijke plaats totstilstand brengt.
Verklikkerlampjeantiblokkeersysteem(ABS)
Dit lampje gaat elke keer dat hetcontact wordt aangezet gedurendeenkele seconden branden.Als het lampje bij een snelheid vanmeer dan 12 km/h blijft branden ofgaat branden, wijst dit op een sto-ring in het antiblokkeersysteem.De normale remwerking met rembe-krachtiging blijft echter behouden.Als het lampje gaat branden in combina-tie met een geluidssignaal, wijst dit opeen storing in het antiblokkeersysteem.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje te laagkoelvloeistofniveaudieselmotor
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.
Wacht tot de motor is afgekoeld alvorens koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai de dop eerst 2 slagen los om de druk te laten dalen en te voorko-
men dat de koelvloeistof uit hetkoelsysteem spuit.
Trek, als de druk eenmaal gedaald is, de dop los en vul het systeem bij.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjeverplicht stoppen
(STOP)
Gekoppeld aan het verklikkerlampje:
- motoroliedruk en motorolietempe- ratuur,
- te laag koelvloeistofniveau, - handrem, - te laag remvloeistofniveau,
- storing elektronische remdrukrege- laar.
Gekoppeld aan de koelvloeistoftem-
peratuurmeter. Stop onmiddellijk als het lampje bij draaiende motor knippert.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampjemotoroliedruk en -temperatuur
Gekoppeld aan het verklikkerlampje
verplicht stoppen (STOP). Stop onmiddellijk.Wijst op hetzij:
- te lage oliedruk.
- te weinig olie in het smeersys- teem. Vul indien nodig olie bij.
- een te hoge temperatuur van de motorolie. Het verklikkerlampje brandt in combinatie met eengeluidssignaal. Matig uw snelheidom de motorolietemperatuur telaten dalen.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 29
22-12-2003
Page 27 of 128
Verklikkerlampje veiligheidsgordels* Dit lampje gaat branden
als de bestuurder zijn veiligheids- gordel bij aangezet contact nietheeft vastgemaakt. Bij een snelheid hoger dan 20 km/uur gaat het lampje geduren-de twee minuten knipperen in com-binatie met een steeds sterker wor-dend geluidssignaal. Na deze tweeminuten blijft het lampje brandenzolang de bestuurder zijn veiligheid-sgordel niet heeft vastgemaakt.
Verklikkerlampjeladen van de accu
Wijst op:
- een storing in het laadcircuit.
- loszittende aansluitingen van de accu of de startmotor.
- een gebroken of te slappe dyna- moriem.
- een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje zelf- diagnose motor
Gaat bij het aanzetten van hetcontact gedurende enkele secondenbranden. Als het lampje bij draaiende motor gaat branden, wijst dit op een defectin het injectie-/ontstekingssysteemof in de emissieregeling. De kataly-sator kan dan beschadigd raken(alleen benzinemotor).
Raadpleeg een PEUGEOT-servicepunt.
* Volgens land van bestemming. Verklikkerlampje water in brandstoffilter(diesel)*
Er bestaat kans op schade aan hetinspuitsysteem. Raadpleeg zo snel mogelijk een
PEUGEOT-servicepunt.
Verklikkerlampje uitschakeling airbagpassagier*
Als de airbag aan passagierszijde uitgeschakeld is, gaat het verklikker-lampje branden als het contactwordt aangezet, waarna het blijftbranden. Raadpleeg in alle gevallen dat het
lampje knippert uw PEUGEOT-ser-vicepunt.
Verklikkerlampjebrandstofreserve
Op het moment dat dit lampje gaatbranden bedraagt de actieradiusnog ca. 50 km (tankinhoud: ca. 55
liter voor de benzinemotoren en 60liter voor de dieselmotoren). Verklikkerlampjevoorgloeien (diesel)
Wacht met het starten van de motortot dit lampje uit is. Als de temperatuur al hoog genoeg is gaat het lampje gedurende min-der dan 1 seconde branden en kuntu de motor direct starten.
CONTROLE TIJDENS HET RIJDEN
30
Verklikkerlampje elek- tronisch stabiliteits-programma(ESP/ASR)
Dit lampje gaat elke keer dat het contact wordt aangezet gedurendeenkele seconden branden.Raadpleeg een Peugeot-service-punt als het lampje van de schake-laar ESP/ASR knippert en blijft bran-den of bij draaiende motor gaatbranden. Het verklikkerlampje gaat knipperen als het systeem bij draaiende motoren tijdens het rijden in werkingtreedt.Het verklikkerlampje blijftbranden als het systeem is uitges-chakeld.
22-12-2003
Page 28 of 128
Display op het instrumentenpaneel Dit heeft na het aanzetten van het contact, 3 verschillende functies:
Ð Onderhoudsintervalindicator (zie het desbetreffende hoofdstuk).
Ð Motorolieniveaumeter (diesel).
Ð Kilometerteller (totale kilometerstand en dagteller).Opmerking:De totale kilometerstand en de dagteller worden gedurende dertig
seconden na het uitzetten van het contact, bij het openen van het bestuurders- portier en bij het vergrendelen en ontgrendelen van de auto weergegeven. Motorolieniveaumeter (diesel) Bij het aanzetten van het contact, wordt de onderhoudsintervalindicator enkele seconden weergegeven en vervolgens gedurende ongeveer 10 seconden hetmotorolieniveau.
Maximum Opmerking:Te veel olie kan leiden tot motor-
schade. Minimum Controleer het olieniveau met de peilstok en vul zonodig olie bij. De aanwijzing is alleenbetrouwbaar als de auto op een vlakke, hori-zontale ondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid. Defecte motorolieniveaumeter Als de 6 blokjes knipperen, geeft dit een defect aan de motorolieniveaumeter aan. Er bestaatgrote kans op ernstige motorschade.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje airbags v——r en zij-airbags
Het lampje gaat bij het aanzettenvan het contact branden en gaat naenkele seconden uit. Als het lampje bij draaiende motor gaat branden in combinatie met eengeluidssignaal, wijst dit op een sto-ring in het airbagsysteem.
Raadpleeg een PEUGEOT-servicepunt.
Koelvloeistoftemperatuurmeter
- Wijzer in zone (A): temperatuur is
in orde.
- Als de wijzer in zone (B)staat, is
de temperatuur te hoog. Het ver- klikkerlampje verplicht stoppen
(STOP) knippert.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 31
22-12-2003
Page 29 of 128
Display op het instrumentenpaneel Dit heeft na het aanzetten van het contact, 3 verschillende functies:
Ð Onderhoudsintervalindicator (zie het desbetreffende hoofdstuk).
Ð Motorolieniveaumeter (diesel).
Ð Kilometerteller (totale kilometerstand en dagteller).Opmerking:De totale kilometerstand en de dagteller worden gedurende dertig
seconden na het uitzetten van het contact, bij het openen van het bestuurders- portier en bij het vergrendelen en ontgrendelen van de auto weergegeven. Motorolieniveaumeter (diesel) Bij het aanzetten van het contact, wordt de onderhoudsintervalindicator enkele seconden weergegeven en vervolgens gedurende ongeveer 10 seconden hetmotorolieniveau.
Maximum Opmerking:Te veel olie kan leiden tot motor-
schade. Minimum Controleer het olieniveau met de peilstok en vul zonodig olie bij. De aanwijzing is alleenbetrouwbaar als de auto op een vlakke, hori-zontale ondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid. Defecte motorolieniveaumeter Als de 6 blokjes knipperen, geeft dit een defect aan de motorolieniveaumeter aan. Er bestaatgrote kans op ernstige motorschade.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje airbags v——r en zij-airbags
Het lampje gaat bij het aanzettenvan het contact branden en gaat naenkele seconden uit. Als het lampje bij draaiende motor gaat branden in combinatie met eengeluidssignaal, wijst dit op een sto-ring in het airbagsysteem.
Raadpleeg een PEUGEOT-servicepunt.
Koelvloeistoftemperatuurmeter
- Wijzer in zone (A): temperatuur is
in orde.
- Als de wijzer in zone (B)staat, is
de temperatuur te hoog. Het ver- klikkerlampje verplicht stoppen
(STOP) knippert.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-servicepunt.
CONTROLE TIJDENS HET RIJDEN 31
22-12-2003
Page 30 of 128
22-12-2003

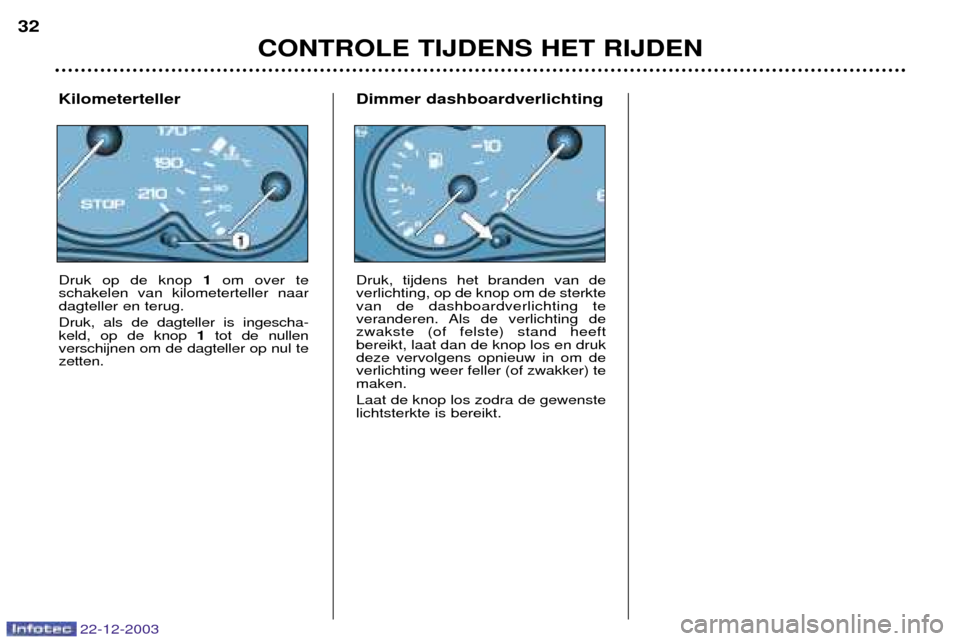

Kilometerteller Druk op de knop 1om over te
schakelen van kilometerteller naar dagteller en terug. Druk, als de dagteller is ingescha- keld, op de knop 1tot de nullen
verschijnen om de dagteller op nul tezetten. Dimmer dashboardverlichting Druk, tijdens het branden van de verlichting, op de knop om de sterktevan de dashboardverlichting te
veranderen. Als de verlichting dezwakste (of felste) stand heeftbereikt, laat dan de knop los en drukdeze vervolgens opnieuw in om deverlichting weer feller (of zwakker) temaken. Laat de knop los zodra de gewenste lichtsterkte is bereikt.
CONTROLE TIJDENS HET RIJDEN
32
