PRAKTISCHE INFORMATIE
114
22-12-2003

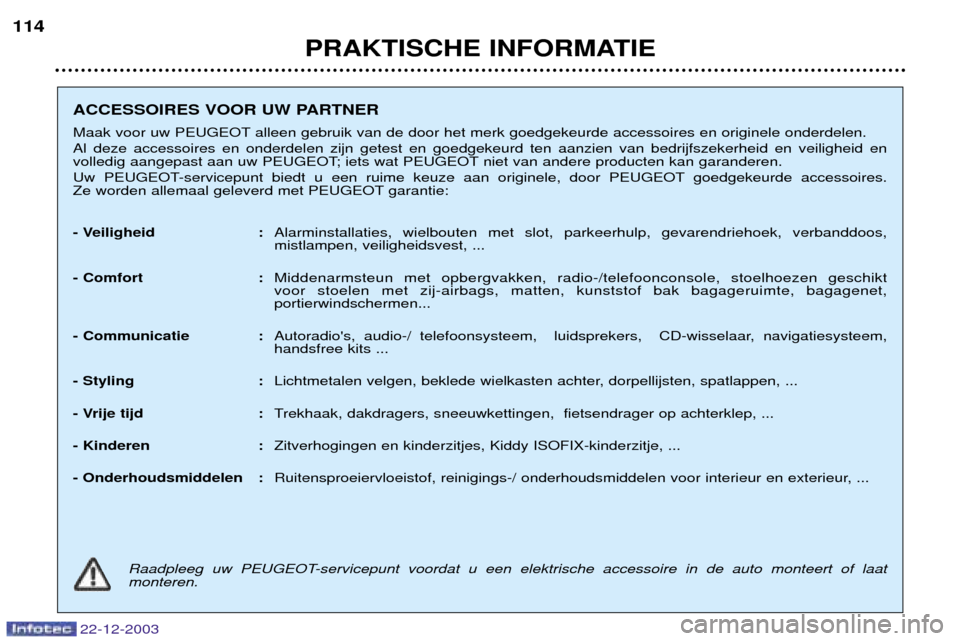

ACCESSOIRES VOOR UW PARTNER
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen. Al deze accessoires en onderdelen zijn getest en goedgekeurd ten aanzien van bedrijfszekerheid en veiligheid en
volledig aangepast aan uw PEUGEOT; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires.
Ze worden allemaal geleverd met PEUGEOT garantie:
- Veiligheid :
Alarminstallaties, wielbouten met slot, parkeerhulp, gevarendriehoek, verbanddoos, mistlampen, veiligheidsvest, ...
- Comfort : Middenarmsteun met opbergvakken, radio-/telefoonconsole, stoelhoezen geschikt voor stoelen met zij-airbags, matten, kunststof bak bagageruimte, bagagenet, portierwindschermen...
- Communicatie : Autoradio's, audio-/ telefoonsysteem, luidsprekers, CD-wisselaar, navigatiesysteem,handsfree kits ...
- Styling : Lichtmetalen velgen, beklede wielkasten achter, dorpellijsten, spatlappen, ...
- Vrije tijd : Trekhaak, dakdragers, sneeuwkettingen, fietsendrager op achterklep, ...
- Kinderen : Zitverhogingen en kinderzitjes, Kiddy ISOFIX-kinderzitje, ...
- Onderhoudsmiddelen : Ruitensproeiervloeistof, reinigings-/ onderhoudsmiddelen voor interieur en exterieur, ...
Raadpleeg uw PEUGEOT-servicepunt voordat u een elektrische accessoire in de auto monteert of laat monteren.

TECHNISCHE GEGEVENS115

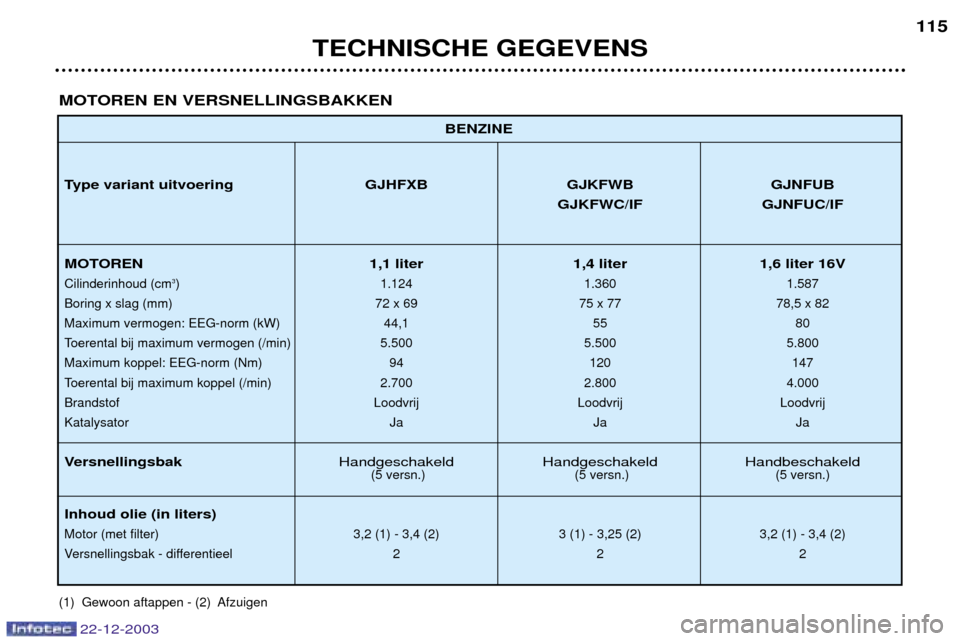

BENZINE
Type variant uitvoering GJHFXB GJKFWB GJNFUB GJKFWC/IF GJNFUC/IF
MOTOREN 1,1 liter 1,4 liter 1,6 liter 16V
Cilinderinhoud (cm 3
) 1.124 1.360 1.587
Boring x slag (mm) 72 x 69 75 x 77 78,5 x 82
Maximum vermogen: EEG-norm (kW) 44,1 55 80
Toerental bij maximum vermogen (/min) 5.500 5.500 5.800
Maximum koppel: EEG-norm (Nm) 94 120 147
Toerental bij maximum koppel (/min) 2.700 2.800 4.000
Brandstof Loodvrij Loodvrij LoodvrijKatalysator Ja Ja Ja
Versnellingsbak Handgeschakeld Handgeschakeld Handbeschakeld(5 versn.) (5 versn.) (5 versn.)
Inhoud olie (in liters)
Motor (met filter) 3,2 (1) - 3,4 (2) 3 (1) - 3,25 (2) 3,2 (1) - 3,4 (2)
Versnellingsbak - differentieel 2 2 2
MOTOREN EN VERSNELLINGSBAKKEN
(1) Gewoon aftappen - (2) Afzuigen
22-12-2003

22-12-2003
TECHNISCHE GEGEVENS
116

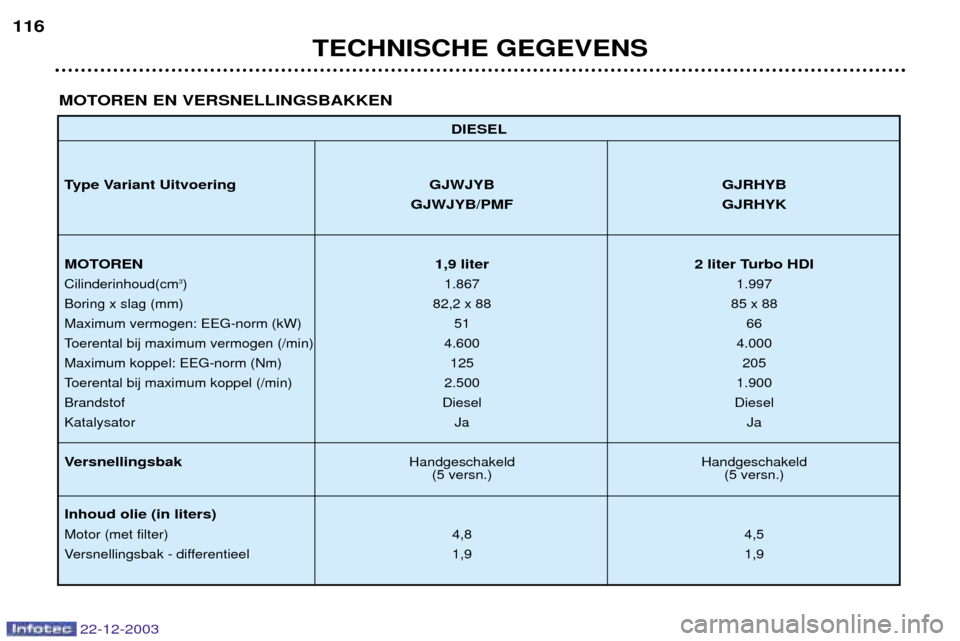

DIESEL
Type Variant Uitvoering GJWJYB GJRHYB GJWJYB/PMF GJRHYK
MOTOREN 1,9 liter 2 liter Turbo HDI
Cilinderinhoud(cm3
) 1.867 1.997
Boring x slag (mm) 82,2 x 8885 x 88
Maximum vermogen: EEG-norm (kW) 51 66
Toerental bij maximum vermogen (/min) 4.600 4.000
Maximum koppel: EEG-norm (Nm) 125 205
Toerental bij maximum koppel (/min) 2.500 1.900
Brandstof Diesel Diesel
Katalysator JaJa
VersnellingsbakHandgeschakeld Handgeschakeld
(5 versn.) (5 versn.)
Inhoud olie (in liters)
Motor (met filter) 4,84,5
Versnellingsbak - differentieel 1,9 1,9
MOTOREN EN VERSNELLINGSBAKKEN

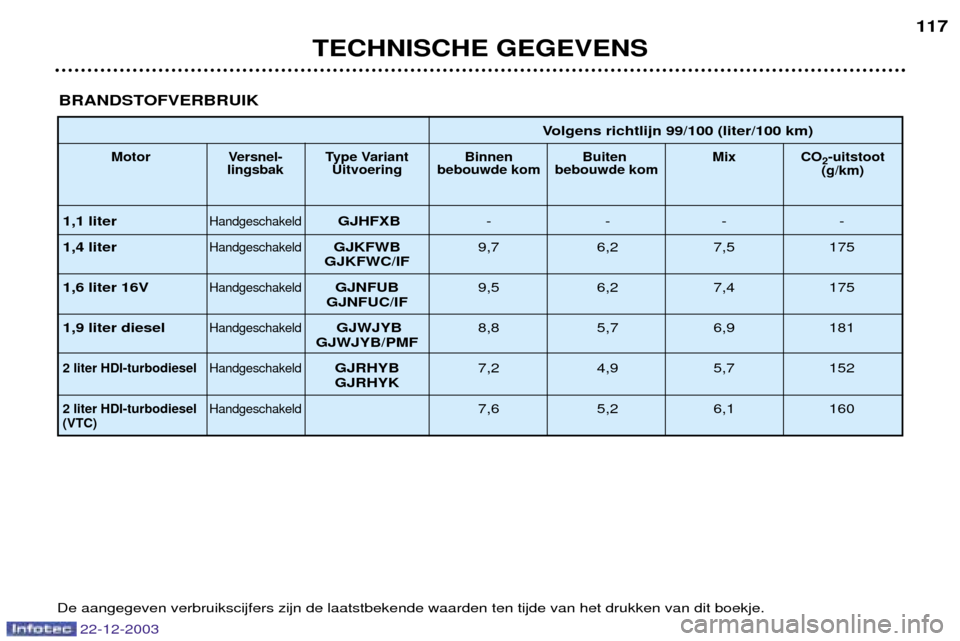

BRANDSTOFVERBRUIK
De aangegeven verbruikscijfers zijn de laatstbekende waarden ten tijde van het drukken van dit boekje. Volgens richtlijn 99/100 (liter/100 km)
Motor V
ersnel- Type Variant Binnen Buiten Mix CO
2-uitstoot
lingsbak Uitvoering bebouwde kom bebouwde kom
(g/km)
1,1 literHandgeschakeldGJHFXB----
1,4 liter
HandgeschakeldGJKFWB 9,7 6,2 7,5 175
GJKFWC/IF
1,6 liter 16V
HandgeschakeldGJNFUB 9,5 6,2 7,4 175
GJNFUC/IF
1,9 liter diesel
HandgeschakeldGJWJYB 8,8 5,7 6,9 181
GJWJYB/PMF
2 liter HDI-turbodiesel HandgeschakeldGJRHYB7,2 4,9 5,7 152
GJRHYK
2 liter HDI-turbodiesel Handgeschakeld7,6 5,2 6,1 160(VTC)
TECHNISCHE GEGEVENS 117
22-12-2003

22-12-2003
TECHNISCHE GEGEVENS
118

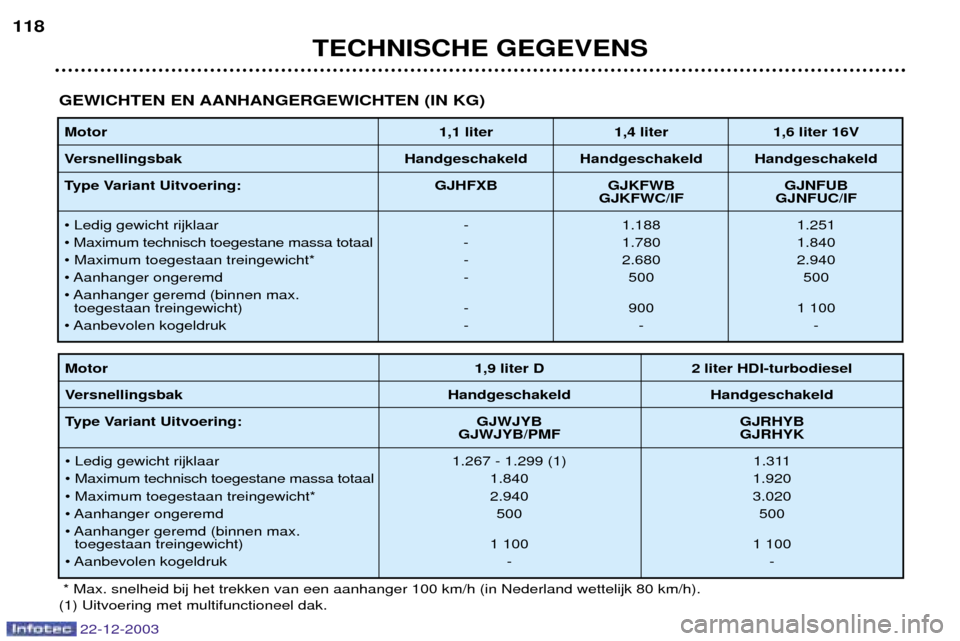

Motor
1,1 liter 1,4 liter 1,6 liter 16V
Versnellingsbak Handgeschakeld Handgeschakeld Handgeschakeld
Type Variant Uitvoering: GJHFXB GJKFWB GJNFUB GJKFWC/IF GJNFUC/IF
¥ Ledig gewicht rijklaar - 1.188 1.251
¥ Maximum technisch toegestane massa totaal - 1.780 1.840
¥ Maximum toegestaan treingewicht* - 2.680 2.940
¥ Aanhanger ongeremd - 500 500
¥ Aanhanger geremd (binnen max. toegestaan treingewicht) - 900 1 100
¥ Aanbevolen kogeldruk - - -
GEWICHTEN EN AANHANGERGEWICHTEN (IN KG)
* Max. snelheid bij het trekken van een aanhanger 100 km/h (in Nederland wettelijk 80 km/h).
(1) Uitvoering met multifunctioneel dak.
Motor 1,9 liter D 2 liter HDI-turbodiesel
Versnellingsbak Handgeschakeld Handgeschakeld
Type Variant Uitvoering: GJWJYB GJRHYB GJWJYB/PMF GJRHYK
¥ Ledig gewicht rijklaar 1.267 - 1.299 (1) 1.311
¥ Maximum technisch toegestane massa totaal 1.840 1.920
¥ Maximum toegestaan treingewicht* 2.940 3.020
¥ Aanhanger ongeremd 500 500
¥ Aanhanger geremd (binnen max. toegestaan treingewicht) 1 100 1 100
¥ Aanbevolen kogeldruk --

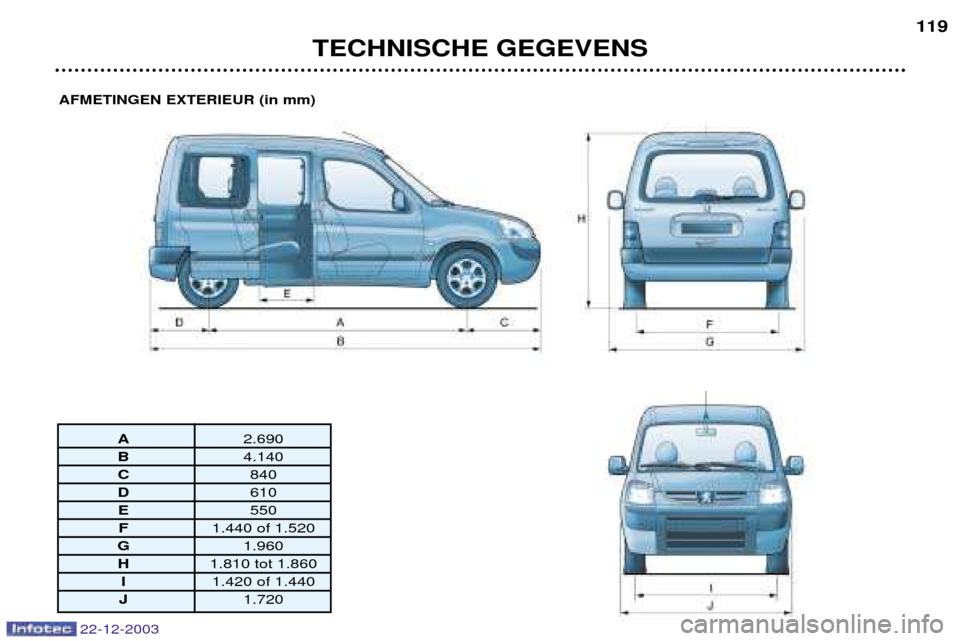

AFMETINGEN EXTERIEUR (in mm)
A2.690
B 4.140
C 840
D 610
E 550
F 1.440 of 1.520
G 1.960
H 1.810 tot 1.860
I 1.420 of 1.440
J 1.720
TECHNISCHE GEGEVENS 119
22-12-2003

22-12-2003
TECHNISCHE GEGEVENS
120

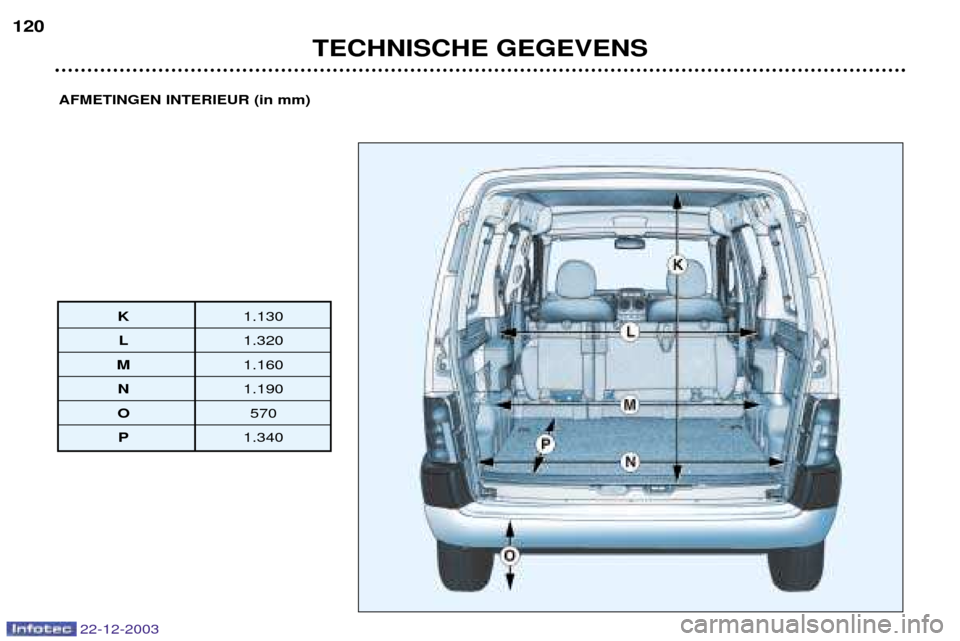

AFMETINGEN INTERIEUR (in mm)
K
1.130
L1.320
M 1.160
N1.190
O 570
P 1.340

22-12-2003

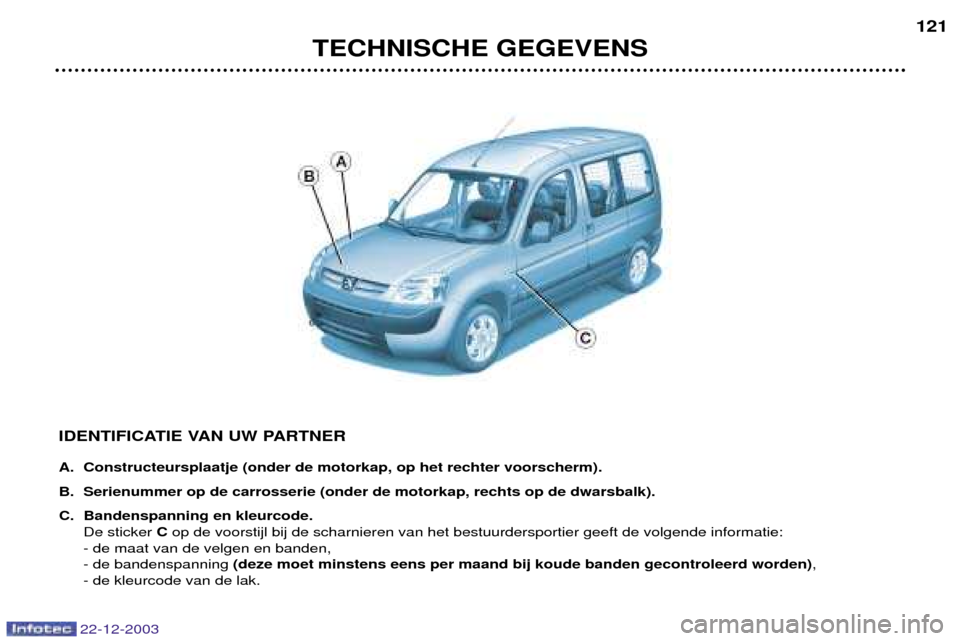

IDENTIFICATIE VAN UW PARTNER
A. Constructeursplaatje (onder de motorkap, op het rechter voorscherm).
B. Serienummer op de carrosserie (onder de motorkap, rechts op de dwarsbalk).
C. Bandenspanning en kleurcode. De sticker Cop de voorstijl bij de scharnieren van het bestuurdersportier geeft de volgende informatie:
- de maat van de velgen en banden,
- de bandenspanning (deze moet minstens eens per maand bij koude banden gecontroleerd worden) ,
- de kleurcode van de lak.
TECHNISCHE GEGEVENS 121
