Peugeot Partner VP 2004 Handleiding (in Dutch)

22-12-2003
UW PARTNER IN DETAIL
76
Handmatig verstelbare buitenspiegels Stel de spiegel met behulp van de hendel in de gewenste stand.
Tijdens het parkeren kunnen de bui- tenspiegels handmatig ingeklaptworden. Elektrisch verstelbare buitenspiegel aan passagierszijde Beweeg vanaf de bestuurdersstoel de knop
1in de 4 richtingen om de
spiegel af te stellen.Binnenspiegel De binnenspiegel kent 2 standen:
- dagstand (normaal),
- nachtstand (antiverblinding).De spiegel kan in de dag- en nacht- stand gezet worden met behulp vanhet hendeltje aan de onderzijde.

22-12-2003
UW PARTNER IN DETAIL77
VENSTERS VOOR TOL-/
PARKEERKAARTEN De athermische voorruit bevat twee niet-reflecterende gedeelten aanweerskanten van de binnenspiegel. Hier kunnen de tol- en/of parkeer- kaarten worden bevestigd.KOPLAMPVERSTELLING Afhankelijk van de belading kan de koplamphoogte afgesteld worden. 0
1 of 2 personen op de voorstoelen
- 3 personen
1 5 personen
2 5 personen + maximaal toegestane belading
3 Bestuurder + maximaal toegestane belading
Oorspronkelijke koplamphoogte:stand 0

22-12-2003
CLAXONDruk op een van de spaken of in het midden van hetstuurwiel.
UW PARTNER IN DETAIL
78
STUURWIEL IN HOOGTE VERSTELLEN Duw bij stilstaande auto de hendel naar voren om het stuurwiel te ont-grendelen. Zet het stuurwiel in de gewenste stand.
Trek de hendel zo ver mogelijk naar u toe om het stuurwiel te vergrende-len. ALARMKNIPPERLICHTEN Druk de knop in, de richtingaanwij- zers knipperen tegelijkertijd. De alarmknipperlichten werken ook als het contact is afgezet.

22-12-2003
UW PARTNER IN DETAIL
80

22-12-2003
UW PARTNER IN DETAIL81

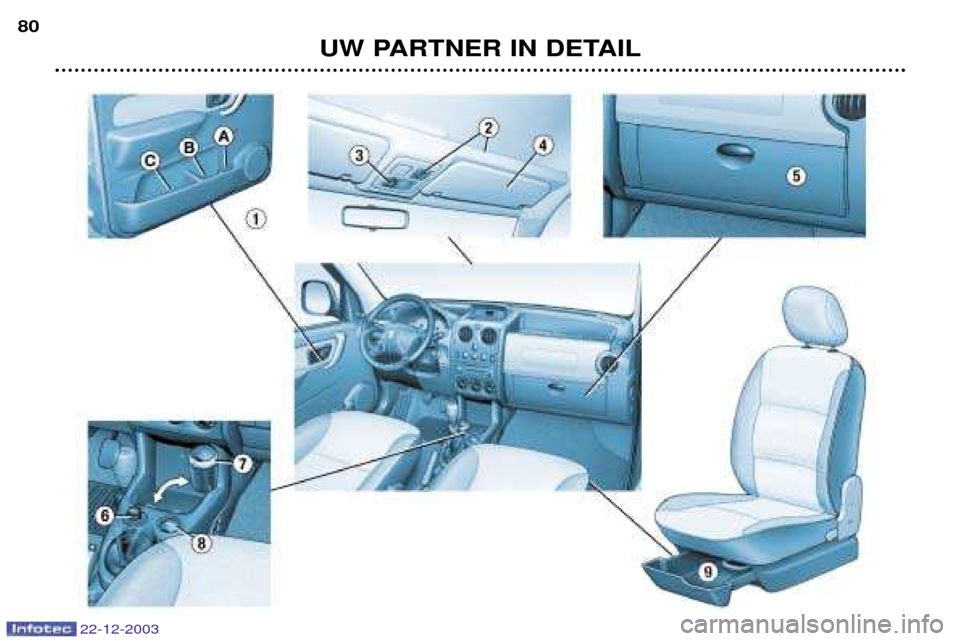

INDELING VOORCOMPARTIMENT
1. Portiervakken A.Flessenhouder.
B. Houder voor klein flesje.
C. Opbergvak.
2. Opbergvak boven voorruit met kaartleeslampje Maximale belading opbergvak boven voorruit: 5 kg.
3. Plafonnier
4. Zonneklep
5. Dashboardkastje Trek aan de handgreep om het te openen (uitvoering met airconditioning).
6. Aansteker
7. Uitneembare asbak Trek aan het deksel om de asbak te openen.
Trek, om de asbak te legen, deze na het openen omhoog.
8. 12 V-aansluiting Deze bevindt zich aan de onderzijde van de middenconsole.
De 12 V-aansluiting biedt de mogelijkheid voor de aansluiting van een telefoonoplader, een zuigflessenwarmer, enz.
9. Opberglade Til de opberglade iets op en trek hem naar voren om hem te openen.

22-12-2003
UW PARTNER IN DETAIL
82

22-12-2003
UW PARTNER IN DETAIL83

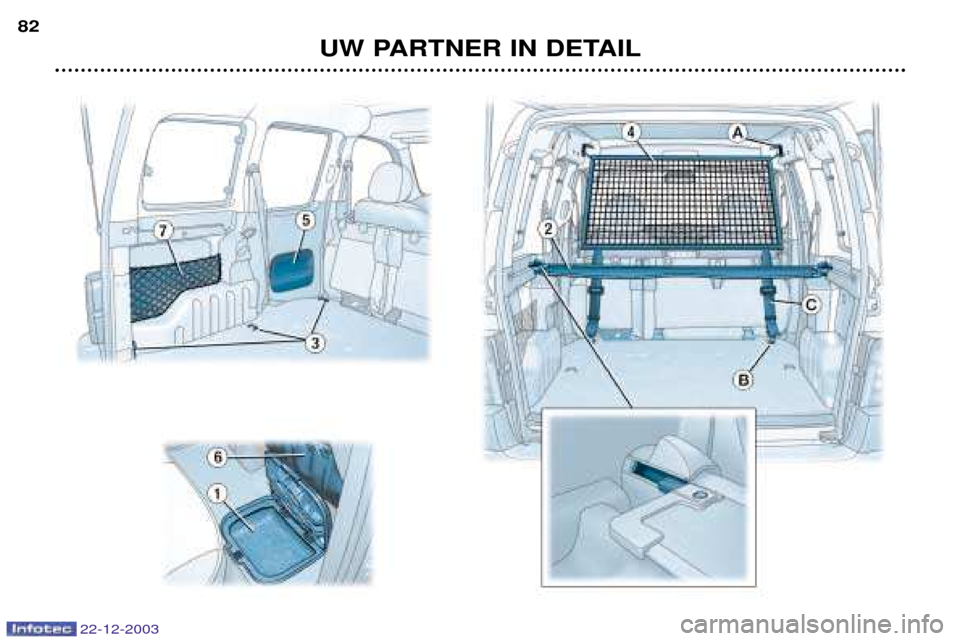

INDELING ACHTERCOMPARTIMENT
1. Opbergvakken tussen de voorstoelen en de achterbank
2. Bagageafdekking Verwijderen:
- Verwijder de geleiders van de bagageafdekking uit de rails op de zijpanelen.
- Rol de bagageafdekking op.
- Druk het uiteinde in en verwijder de bagageafdekking uit de steun. Bevestigen:
- Plaats een uiteinde van het oprolmechanisme van de bagageafdekking in de steun.
- Plaats het andere uiteinde door dit in te drukken.
- Laat het los om het te bevestigen.
- Rol de bagageafdekking uit tot aan de achterklepsponning.
- Steek de geleiders van de bagageafdekking in de rails op de zijpanelen.
3. Sjorogen
4. Bagagenet voor hoge belading Het bagagenet voor hoge belading kan achter de voorstoelen of achter de achterbank worden bevestigd. Open de afdekplaatjes Avan de desbetreffende bovenste bevestigingen.
Plaats de uiteinden van de metalen staaf in deze bevestigingen.Bevestig de haken van de riemen van het net achter de voorstoelen, achter de neergeklapte achterbank of aan de sjorogen B op de vloer.
Deze sjorogen bevinden zich loodrecht onder de desbetreffende bovenste bevestigingen.
Trek de twee riemen C aan.
5. Portiervak
6. Muntenvakje
7. Opbergnet

UW PARTNER IN DETAIL
84
22-12-2003

22-12-2003
UW PARTNER IN DETAIL85

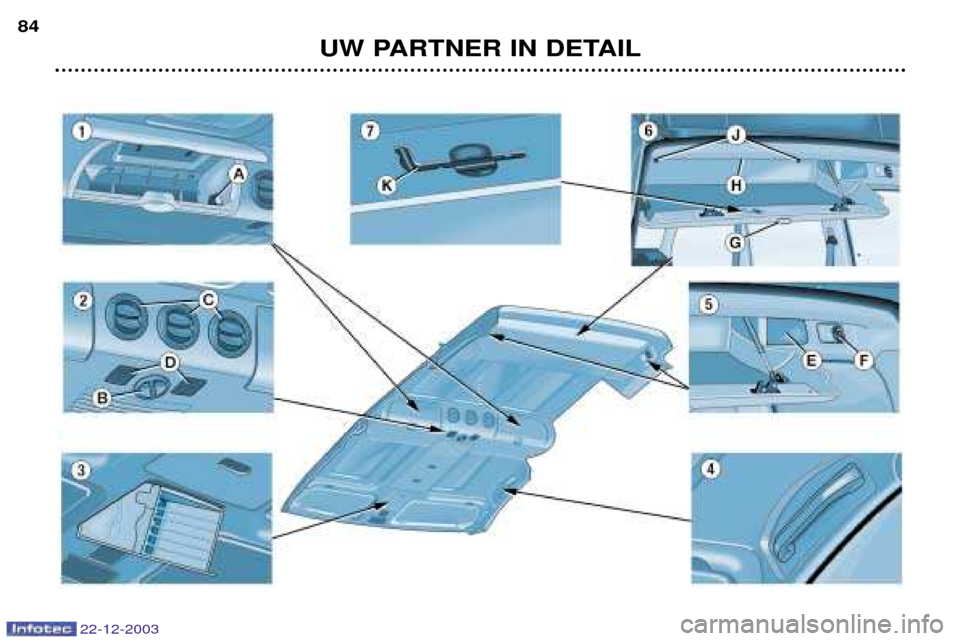

INDELING MULTIFUNCTIONEEL DAK
1. Opbergkoffers
De achterpassagiers hebben de
beschikking over 2 opbergkoffers. Deze zijn voorzien van een klep die in de geopende stand kan blij-ven staan.
Beide koffers zijn voorzien van
een 12 V-aansluiting A, die
geschikt is voor de aansluiting van
een telefoonoplader, een zuigfles-
senverwarmer, ...
Maximale belasting per koffer:
5kg .
2. Instellingen comfort interieur - Draaiknop luchtopbrengst B
- Verstelbare en afsluitbare middel- ste ventilatieroosters C
- Leeslampjes D
3. Opbergvak voor CD's/cassettes Dit opbergvak is bedoeld voor hetopbergen van pennen, pasjes, 6CD's of 6 geluidscassettes. 4. Handgrepen
5. Luidsprekers en bagageruimte-
verlichting
- Luidsprekers achter E¯ 100 mm,
aan beide zijden van de hemel.
- Bagageruimteverlichting F, aan
beide zijden van de hemel.
6. Achterste opbergkoffer De achterste opbergkoffer kan worden geopend door op de knopGte drukken.
Het openen en sluiten wordt vereen-voudigd door twee gasveren.
In de opbergkoffer zijn aan de bovenzijde twee bevestigingsrie-men Hbevestigd.
Maximum belasting van de koffer:10 kg .
Opmerking: U kunt de achterste
koffer verwijderen door de tweebouten Jte verwijderen met de
sleutel K. U kunt zo de bagage-
ruimte maximaal benutten. 7. Sleutel
U beschikt over een speciale sleu-tel Kvoor het verwijderen van de
achterste opbergkoffer en deallesdragers.

22-12-2003
UW PARTNER IN DETAIL
86
BELADING OP HET MULTIFUNCTIONELE DAK U heeft de beschikking over twee dakstangen, die zowel in de lengterichting als dwars gemonteerd kunnen worden.
De dakstangen kunt u demonteren met een sleutel, die zich in de achterste opbergkoffer bevindt (zie hoofdstuk "Indeling multifunctioneel dak"). Als de dakstangen in de lengterichting ( B) zijn gemonteerd:
- dient de bagage op antislipstroken te rusten,
- dienen de riemen door de vier openingen Ate zijn gehaald,
- bedraagt de maximale belasting 35 kg.
Als de dakstangen dwars ( C) zijn gemonteerd:
- dient de bagage op de dakstangen te rusten,
- bedraagt de maximale belasting 70 kg.
