Peugeot Traveller 2016 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2016, Model line: Traveller, Model: Peugeot Traveller 2016Pages: 528, PDF Size: 12.91 MB
Page 281 of 528

279
Traveller-VP_hu_Chap07_info-pratiques_ed01-2016

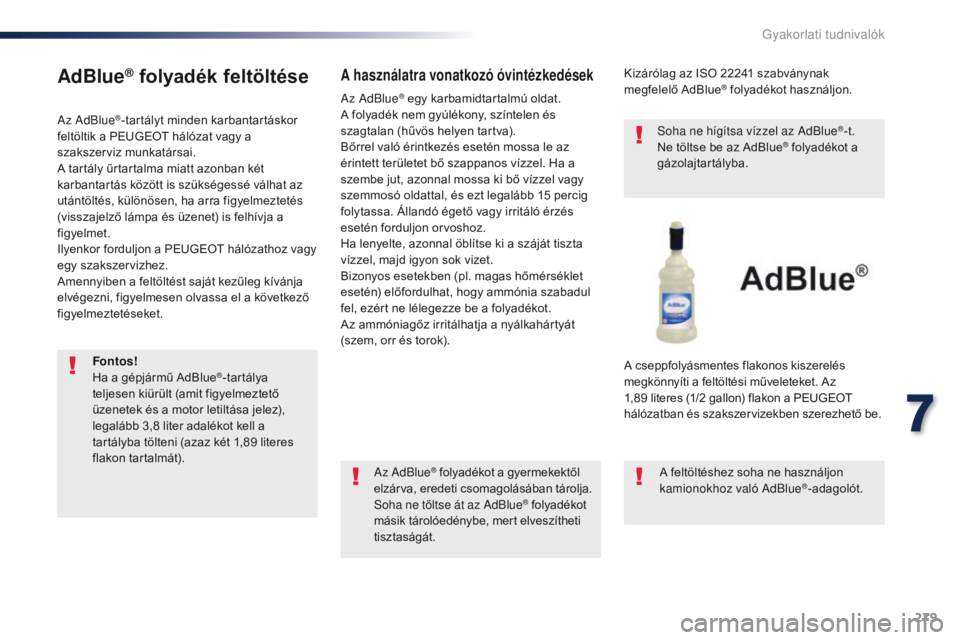

AdBlue® folyadék feltöltése
Az AdBlue®-tartályt minden karbantartáskor
feltöltik a PEUGEOT hálózat vagy a
szakszerviz munkatársai.
A tartály űrtartalma miatt azonban két
karbantartás között is szükségessé válhat az
utántöltés, különösen, ha arra figyelmeztetés
(visszajelző lámpa és üzenet) is felhívja a
figyelmet.
Ilyenkor forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.
A használatra vonatkozó óvintézkedések
Az AdBlue® folyadékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® folyadékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue
® folyadékot használjon.
Soha ne hígítsa vízzel az AdBlue
®-t.
Ne töltse be az AdBlue® folyadékot a
gázolajtartályba.
A cseppfolyásmentes flakonos kiszerelés
megkönnyíti a feltöltési műveleteket. Az
1,89 literes (1/2 gallon) flakon a PEUGEOT
hálózatban és szakszervizekben szerezhető be. A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
Az AdBlue
® egy karbamidtartalmú oldat.
A
folyadék nem gyúlékony, színtelen és
szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a folyadékot.
Az
am
móniagőz irritálhatja a nyálkahártyát
(szem, orr és torok).
Fontos!
Ha a gépjármű AdBlue
®-tartálya
teljesen kiürült (amit figyelmeztető
üzenetek és a motor letiltása jelez),
legalább 3,8 liter adalékot kell a
tartályba tölteni (azaz két 1,89 literes
flakon tartalmát).
7
Gyakorlati tudnivalók
Page 282 of 528

280
Traveller-VP_hu_Chap07_info-pratiques_ed01-2016

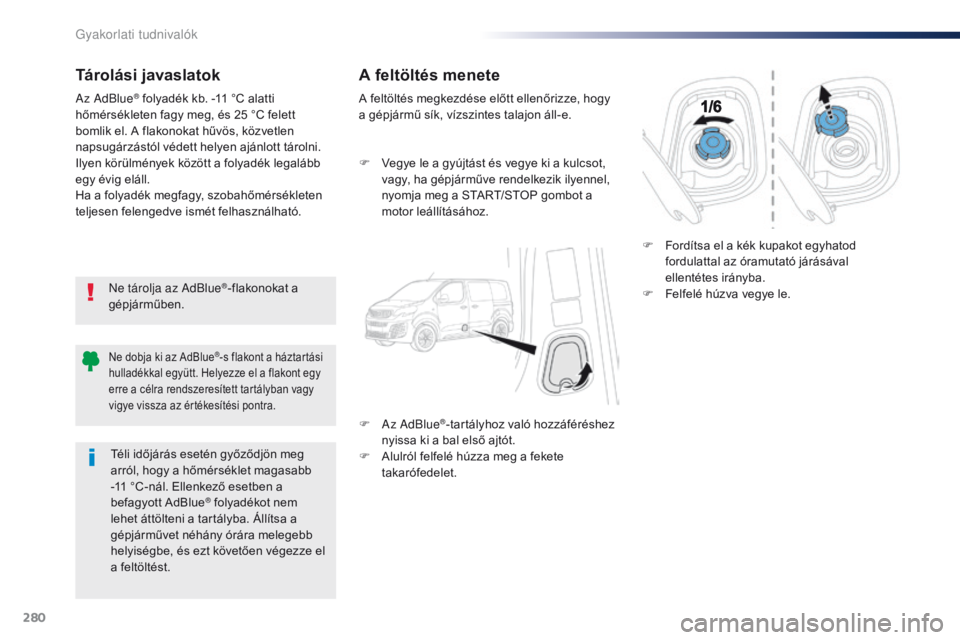

Tárolási javaslatok
Ne tárolja az AdBlue®-flakonokat a
gépjárműben.
Az AdBlue
® folyadék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között a folyadék legalább
egy évig eláll.
Ha a folyadék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
A feltöltés menete
A feltöltés megkezdése előtt ellenőrizze, hogy
a gépjármű sík, vízszintes talajon áll-e.
F
V
egye le a gyújtást és vegye ki a kulcsot,
vagy, ha gépjárműve rendelkezik ilyennel,
nyomja meg a START/STOP gombot a
motor leállításához.
F
A
z AdBlue
®-tartályhoz való hozzáféréshez
nyissa ki a bal első ajtót.
F
A
lulról felfelé húzza meg a fekete
takarófedelet. F
F
ordítsa el a kék kupakot egyhatod
fordulattal az óramutató járásával
ellentétes irányba.
F
F
elfelé húzva vegye le.
Ne dobja ki az AdBlue®-s flakont a háztartási
hulladékkal együtt. Helyezze el a flakont egy
erre a célra rendszeresített tartályban vagy
vigye vissza az értékesítési pontra.
Téli időjárás esetén győződjön meg
arról, hogy a hőmérséklet magasabb
-11 °C-nál. Ellenkező esetben a
befagyott AdBlue
® folyadékot nem
lehet áttölteni a tartályba. Állítsa a
gépjárművet néhány órára melegebb
helyiségbe, és ezt követően végezze el
a feltöltést.
gyakorlati tudnivalók
Page 283 of 528

281
Traveller-VP_hu_Chap07_info-pratiques_ed01-2016

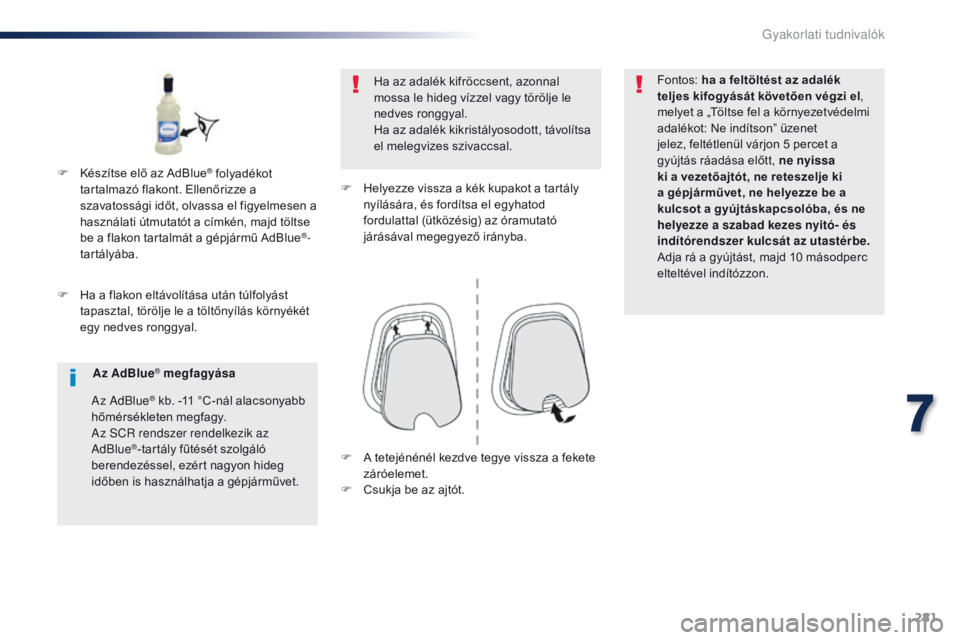

F Ha a flakon eltávolítása után túlfolyást tapasztal, törölje le a töltőnyílás környékét
egy nedves ronggyal. Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
nedves ronggyal.
Ha az adalék kikristályosodott, távolítsa
el melegvizes szivaccsal.
F
H
elyezze vissza a kék kupakot a tartály
nyílására, és fordítsa el egyhatod
fordulattal (ütközésig) az óramutató
járásával megegyező irányba. Fontos:
ha a feltöltést az adalék
teljes kifogyását követően végzi el,
melyet a „Töltse fel a környezetvédelmi
adalékot: Ne indítson” üzenet
jelez, feltétlenül várjon 5 percet a
gyújtás ráadása előtt, ne nyissa
ki a vezetőajtót, ne reteszelje ki
a gépjárművet, ne helyezze be a
kulcsot a gyújtáskapcsolóba, és ne
helyezze a szabad kezes nyitó- és
indítórendszer kulcsát az utastérbe.
Adja rá a gyújtást, majd 10 másodperc
elteltével indítózzon.
F
K
észítse elő az AdBlue
® folyadékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába.
Az AdBlue
® megfagyása
Az AdBlue
® kb. -11 °C-nál alacsonyabb
hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet. F
A t etejénénél kezdve tegye vissza a fekete
záróelemet.
F
C
sukja be az ajtót.
7
Gyakorlati tudnivalók
Page 284 of 528

282
Traveller-VP_hu_Chap08_En-cas-de-panne_ed01-2016

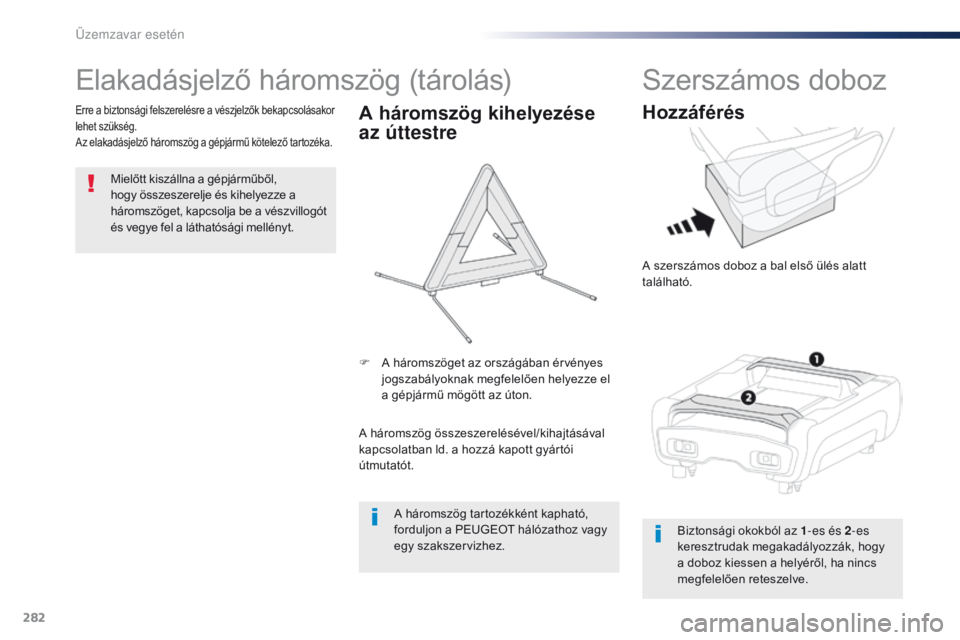

Elakadásjelző háromszög (tárolás)
Mielőtt kiszállna a gépjárműből,
hogy összeszerelje és kihelyezze a
háromszöget, kapcsolja be a vészvillogót
és vegye fel a láthatósági mellényt.
Erre a biztonsági felszerelésre a vészjelzők bekapcsolásakor
lehet szükség.
Az elakadásjelző háromszög a gépjármű kötelező tartozéka.A háromszög kihelyezése
az úttestre
A háromszög összeszerelésével/kihajtásával
kapcsolatban ld. a hozzá kapott gyártói
útmutatót. F
A h
áromszöget az országában érvényes
jogszabályoknak megfelelően helyezze el
a gépjármű mögött az úton.
A háromszög tartozékként kapható,
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Szerszámos doboz
Hozzáférés
A szerszámos doboz a bal első ülés alatt
található.
Biztonsági okokból az 1 -es és 2-es
keresztrudak megakadályozzák, hogy
a doboz kiessen a helyéről, ha nincs
megfelelően reteszelve.
Üzemzavar esetén
Page 285 of 528

283
Traveller-VP_hu_Chap08_En-cas-de-panne_ed01-2016

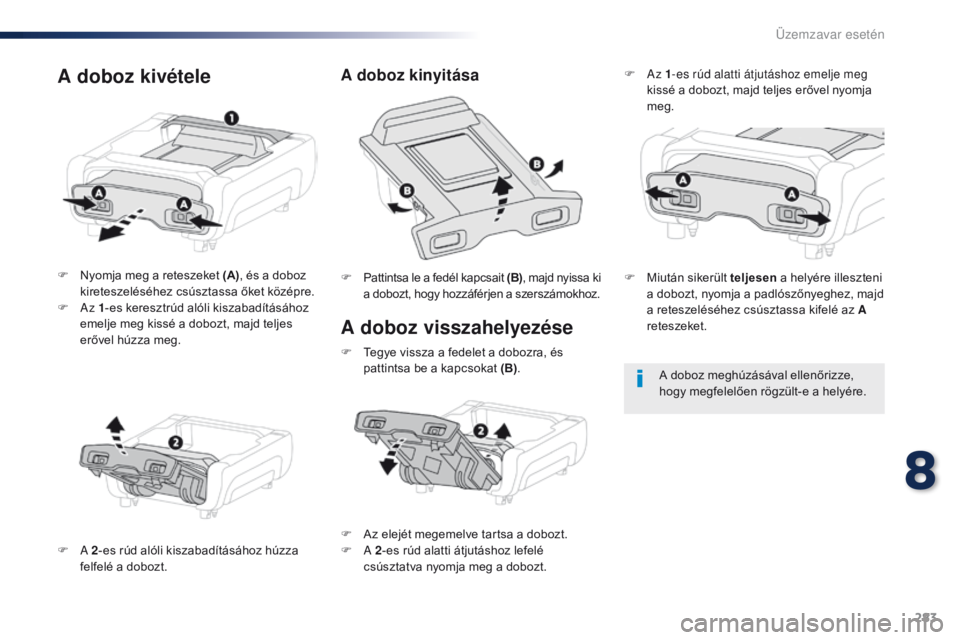

A doboz visszahelyezése
F Nyomja meg a reteszeket (A), és a doboz
kireteszeléséhez csúsztassa őket középre.
F
Az 1-es keresztrúd alóli kiszabadításához
emelje meg kissé a dobozt, majd teljes
erővel húzza meg.
F
A 2-es rúd alóli kiszabadításához húzza
felfelé a dobozt. F
P attintsa le a fedél kapcsait (B), majd nyissa ki
a dobozt, hogy hozzáférjen a szerszámokhoz.
A doboz kinyitásaA doboz kivétele
A doboz meghúzásával ellenőrizze,
hogy megfelelően rögzült-e a helyére.
F
A
z elejét megemelve tartsa a dobozt.
F
A 2-es rúd alatti átjutáshoz lefelé
csúsztatva nyomja meg a dobozt. F
Az
1-es rúd alatti átjutáshoz emelje meg
kissé a dobozt, majd teljes erővel nyomja
meg.
F
T
egye vissza a fedelet a dobozra, és
pattintsa be a kapcsokat (B) .F
M
iután sikerült teljesen
a helyére illeszteni
a dobozt, nyomja a padlószőnyeghez, majd
a reteszeléséhez csúsztassa kifelé az A
reteszeket.
8
Üzemzavar esetén
Page 286 of 528

284
Traveller-VP_hu_Chap08_En-cas-de-panne_ed01-2016

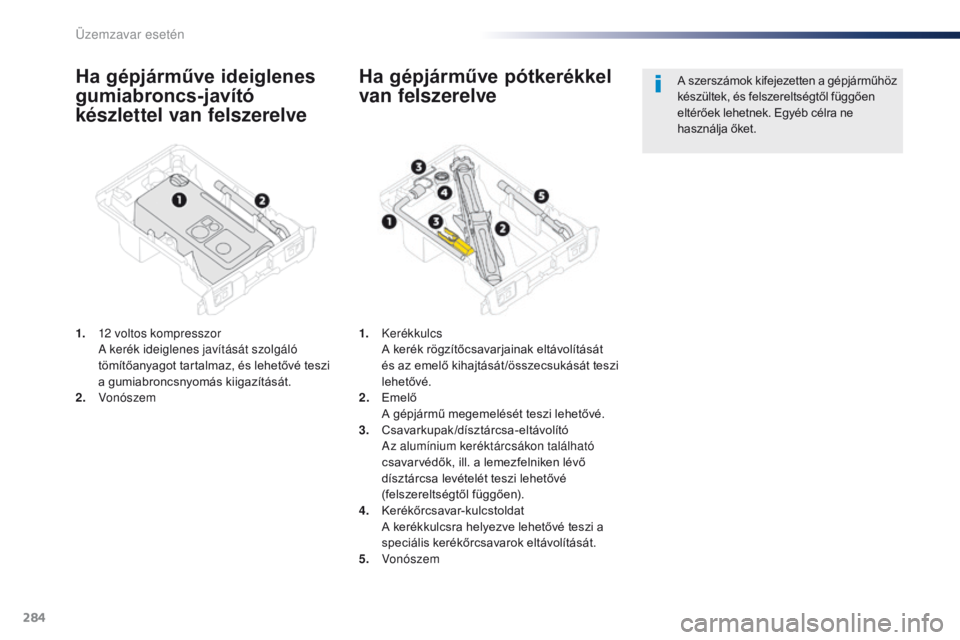

Ha gépjárműve ideiglenes
gumiabroncs-javító
készlettel van felszerelve
1. 12 voltos kompresszor A kerék ideiglenes javítását szolgáló
tömítőanyagot tartalmaz, és lehetővé teszi
a gumiabroncsnyomás kiigazítását.
2.
V
onószem
Ha gépjárműve pótkerékkel
van felszerelve
1. Kerékkulcs A k
erék rögzítőcsavarjainak eltávolítását
és az emelő kihajtását /összecsukását teszi
lehetővé.
2.
Em
elő
A g
épjármű megemelését teszi lehetővé.
3.
C
savarkupak /dísztárcsa-eltávolító
A
z alumínium keréktárcsákon található
csavarvédők, ill. a lemezfelniken lévő
dísztárcsa levételét teszi lehetővé
(felszereltségtől függően).
4.
K
erékőrcsavar-kulcstoldat
A k
erékkulcsra helyezve lehetővé teszi a
speciális kerékőrcsavarok eltávolítását.
5.
Vonószem A szerszámok kifejezetten a gépjárműhöz
készültek, és felszereltségtől függően
eltérőek lehetnek. Egyéb célra ne
használja őket.
Üzemzavar esetén
Page 287 of 528

285
Traveller-VP_hu_Chap08_En-cas-de-panne_ed01-2016

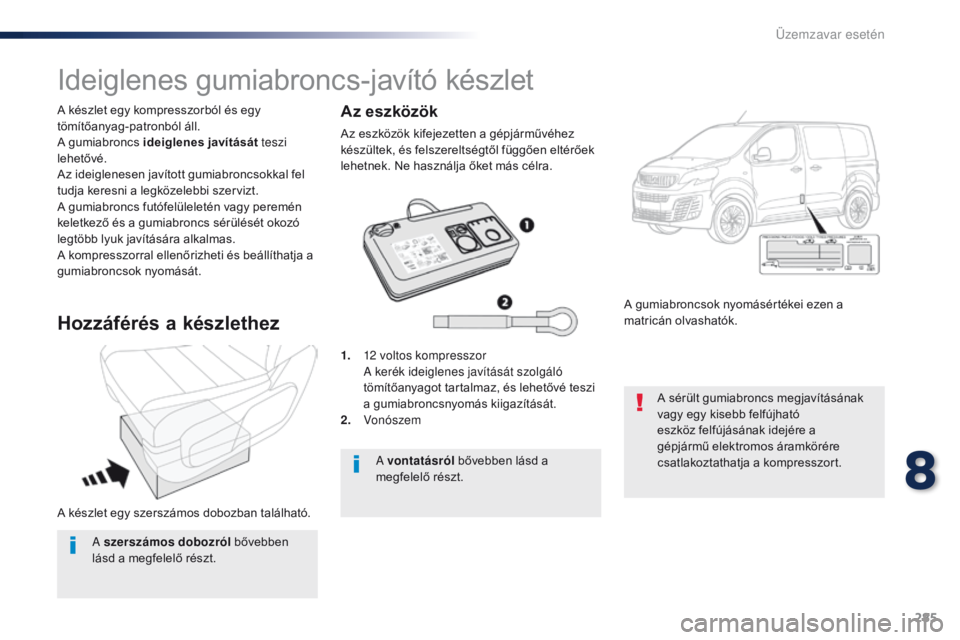

A készlet egy szerszámos dobozban található. A készlet egy kompresszorból és egy
tömítőanyag-patronból áll.
A gumiabroncs ideiglenes javítását teszi
lehetővé.
Az ideiglenesen javított gumiabroncsokkal fel
tudja keresni a legközelebbi szervizt.
A gumiabroncs futófelüleletén vagy peremén
keletkező és a gumiabroncs sérülését okozó
legtöbb lyuk javítására alkalmas.
A kompresszorral ellenőrizheti és beállíthatja a
gumiabroncsok nyomását.
Ideiglenes gumiabroncs-javító készlet
Hozzáférés a készlethez
1. 12 voltos kompresszor A k erék ideiglenes javítását szolgáló
tömítőanyagot tartalmaz, és lehetővé teszi
a gumiabroncsnyomás kiigazítását.
2.
V
onószem A gumiabroncsok nyomásértékei ezen a
matricán olvashatók.
A sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort.
A vontatásról
bővebben lásd a
megfelelő részt.
Az eszközök
Az eszközök kifejezetten a gépjárművéhez
készültek, és felszereltségtől függően eltérőek
lehetnek. Ne használja őket más célra.
A szerszámos dobozról bővebben
lásd a megfelelő részt.
8
Üzemzavar esetén
Page 288 of 528

286
Traveller-VP_hu_Chap08_En-cas-de-panne_ed01-2016

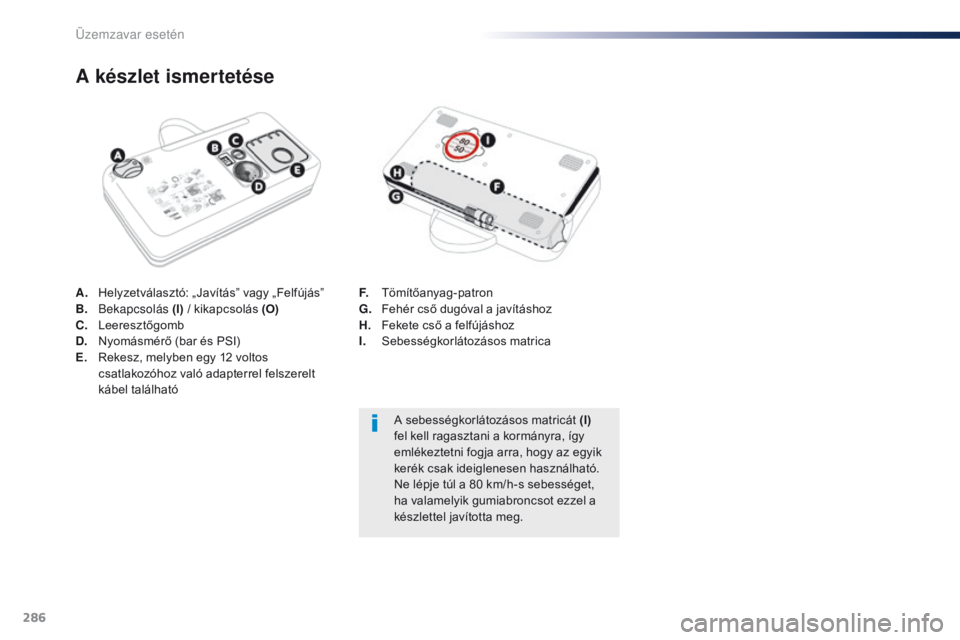

A. Helyzetválasztó: „ Javítás” vagy „Felfújás”
B. Bekapcsolás (I) / kikapcsolás (O)
C.
L
eeresztőgomb
D.
N
yomásmérő (bar és PSI)
E.
R
ekesz, melyben egy 12 voltos
csatlakozóhoz való adapterrel felszerelt
kábel található
A készlet ismertetése
F. Tömítőanyag-patron
G. F ehér cső dugóval a javításhoz
H.
F
ekete cső a felfújáshoz
I.
S
ebességkorlátozásos matrica
A sebességkorlátozásos matricát (I)
fel kell ragasztani a kormányra, így
emlékeztetni fogja arra, hogy az egyik
kerék csak ideiglenesen használható.
Ne lépje túl a 80 km/h-s sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
Üzemzavar esetén
Page 289 of 528

287
Traveller-VP_hu_Chap08_En-cas-de-panne_ed01-2016

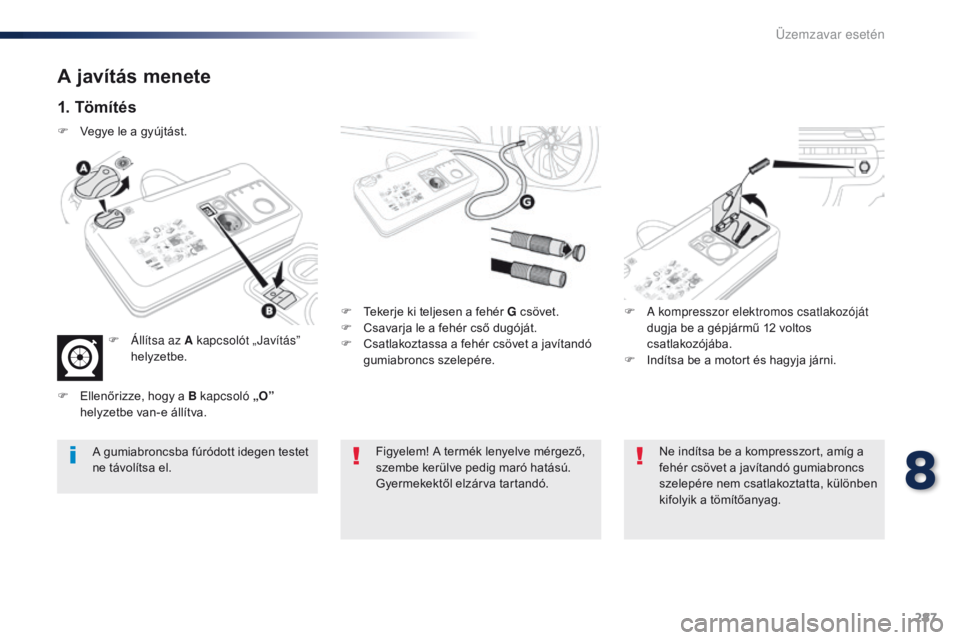

A javítás menete
1. Tömítés
F Tekerje ki teljesen a fehér G csövet.
F C savarja le a fehér cső dugóját.
F
C
satlakoztassa a fehér csövet a javítandó
gumiabroncs szelepére. F
A k ompresszor elektromos csatlakozóját
dugja be a gépjármű 12 voltos
csatlakozójába.
F
I
ndítsa be a motort és hagyja járni.
Figyelem! A termék lenyelve mérgező,
szembe kerülve pedig maró hatású.
Gyermekektől elzárva tartandó.
A gumiabroncsba fúródott idegen testet
ne távolítsa el.
Ne indítsa be a kompresszort, amíg a
fehér csövet a javítandó gumiabroncs
szelepére nem csatlakoztatta, különben
kifolyik a tömítőanyag.
F
V
egye le a gyújtást.
F
Á
llítsa az A kapcsolót „ Javítás”
helyzetbe.
F
E
llenőrizze, hogy a B kapcsoló „O”
helyzetbe van-e állítva.
8
Üzemzavar esetén
Page 290 of 528

288
Traveller-VP_hu_Chap08_En-cas-de-panne_ed01-2016

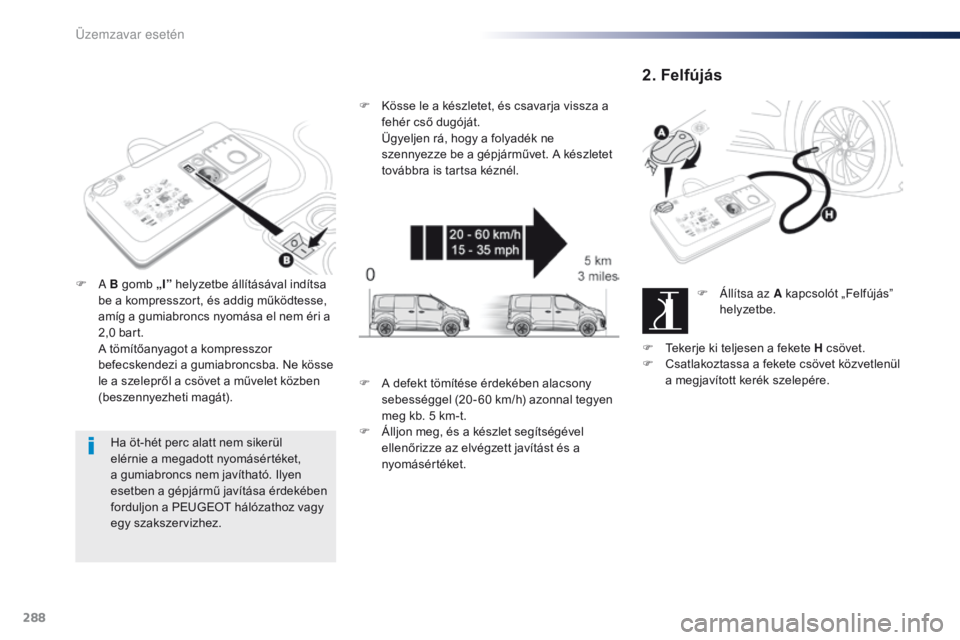

Ha öt-hét perc alatt nem sikerül
elérnie a megadott nyomásértéket,
a gumiabroncs nem javítható. Ilyen
esetben a gépjármű javítása érdekében
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
F
A
B gomb „I” helyzetbe állításával indítsa
be a kompresszort, és addig működtesse,
amíg a gumiabroncs nyomása el nem éri a
2,0 bart.
A t
ömítőanyagot a kompresszor
befecskendezi a gumiabroncsba. Ne kösse
le a szelepről a csövet a művelet közben
(beszennyezheti magát). F
K
össe le a készletet, és csavarja vissza a
fehér cső dugóját.
Ü
gyeljen rá, hogy a folyadék ne
szennyezze be a gépjárművet. A készletet
továbbra is tartsa kéznél.
2. Felfújás
F Állítsa az A kapcsolót „Felfújás” helyzetbe.
F
T
ekerje ki teljesen a fekete H csövet.
F
C
satlakoztassa a fekete csövet közvetlenül
a megjavított kerék szelepére.
F
A d
efekt tömítése érdekében alacsony
sebességgel (20 - 60 km/h) azonnal tegyen
meg kb. 5 km-t.
F
Á
lljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a
nyomásértéket.
Üzemzavar esetén
