Peugeot Traveller 2016 Návod k obsluze (in Czech)

29
Traveller-VP_cs_Chap01_instruments-de-bord_ed01-2016

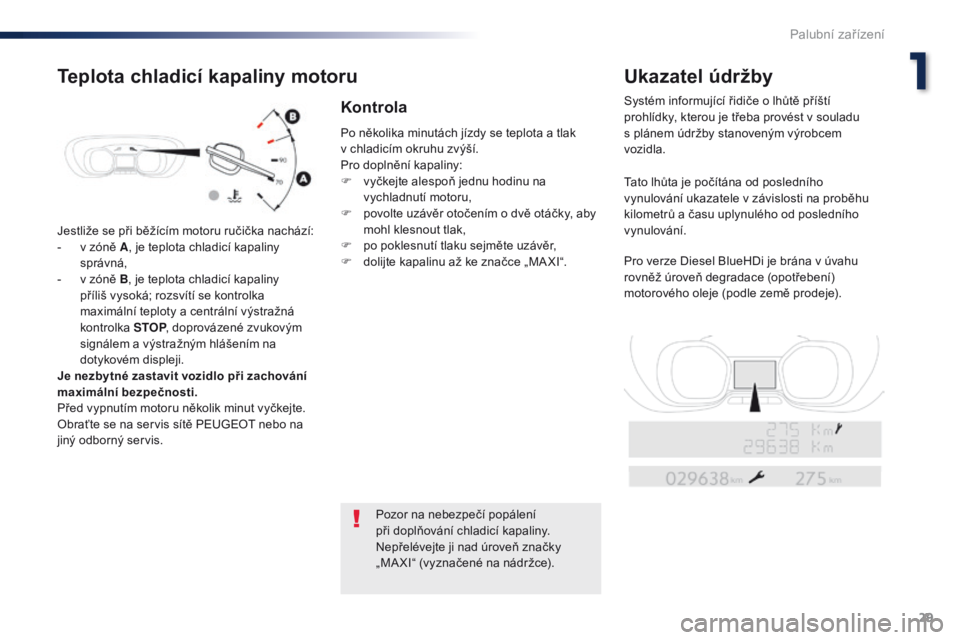

Jestliže se při běžícím motoru ručička nachází:
- v z óně A, je teplota chladicí kapaliny
správná,
-

v z
óně B, je teplota chladicí kapaliny
příliš vysoká; rozsvítí se kontrolka
maximální teploty a centrální výstražná
kontrolka
S

TOP, doprovázené zvukovým
signálem a výstražným hlášením na
dotykovém displeji.
Je nezbytné zastavit vozidlo při zachování
maximální bezpečnosti.
Před vypnutím motoru několik minut vyčkejte.
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis. Po několika minutách jízdy se teplota a tlak
v
chladicím okruhu zvýší.
Pro doplnění kapaliny:
F
v
yčkejte alespoň jednu hodinu na
vychladnutí motoru,
F
p
ovolte uzávěr otočením o dvě otáčky, aby
mohl klesnout tlak,
F p o poklesnutí tlaku sejměte uzávěr,
F

d
olijte kapalinu až ke značce „MA XI“.
Pozor na nebezpečí popálení
při doplňování chladicí kapaliny.
Nepřelévejte ji nad úroveň značky
„MA XI“ (vyznačené na nádržce).
Teplota chladicí kapaliny motoru Ukazatel údržby
Systém informující řidiče o lhůtě příští
prohlídky, kterou je třeba provést v souladu
s
plánem údržby stanoveným výrobcem
vozidla.
Tato lhůta je počítána od posledního
vynulování ukazatele v závislosti na proběhu
kilometrů a času uplynulého od posledního
vynulování.
Pro verze Diesel BlueHDi je brána v úvahu
rovněž úroveň degradace (opotřebení)
motorového oleje (podle země prodeje).Kontrola
1
Palubní zařízení

30

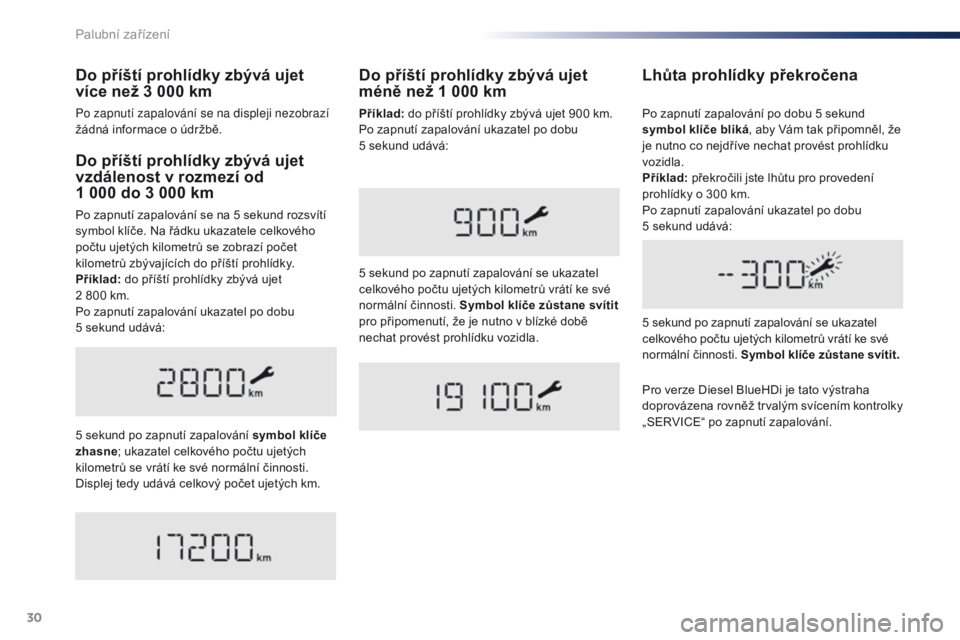

Do příští prohlídky zbývá ujet
vzdálenost v rozmezí od
1 000 do 3 000 km
Po zapnutí zapalování se na 5 sekund rozsvítí
symbol klíče. Na řádku ukazatele celkového
počtu ujetých kilometrů se zobrazí počet
kilometrů zbývajících do příští prohlídky.
Příklad: do příští prohlídky zbývá ujet
2 800 km.
Po zapnutí zapalování ukazatel po dobu
5
sekund udává:
5 sekund po zapnutí zapalování symbol klíče
zhasne ; ukazatel celkového počtu ujetých
kilometrů se vrátí ke své normální činnosti.
Displej tedy udává celkový počet ujetých km.
Lhůta prohlídky překročena
5 sekund po zapnutí zapalování se ukazatel
celkového počtu ujetých kilometrů vrátí ke své
normální činnosti. Symbol klíče zůstane svítit .
Po zapnutí zapalování po dobu 5 sekund
symbol klíče bliká
, aby Vám tak připomněl, že
je nutno co nejdříve nechat provést prohlídku
vozidla.
Příklad: překročili jste lhůtu pro provedení
prohlídky o 300 km.
Po zapnutí zapalování ukazatel po dobu
5 sekund udává:
Do příští prohlídky zbývá ujet
méně než 1 000 km
5 sekund po zapnutí zapalování se ukazatel
celkového počtu ujetých kilometrů vrátí ke své
normální činnosti. Symbol klíče zůstane svítit
pro připomenutí, že je nutno v blízké době
nechat provést prohlídku vozidla.
Pro verze Diesel BlueHDi je tato výstraha
doprovázena rovněž trvalým svícením kontrolky
„SERVICE“ po zapnutí zapalování.
Do příští prohlídky zbývá ujet
více než 3 000 km
Po zapnutí zapalování se na displeji nezobrazí
žádná informace o údržbě. Příklad:
do příští prohlídky zbývá ujet 900 km.
Po zapnutí zapalování ukazatel po dobu
5
sekund udává:
Palubní zařízení

31
Traveller-VP_cs_Chap01_instruments-de-bord_ed01-2016

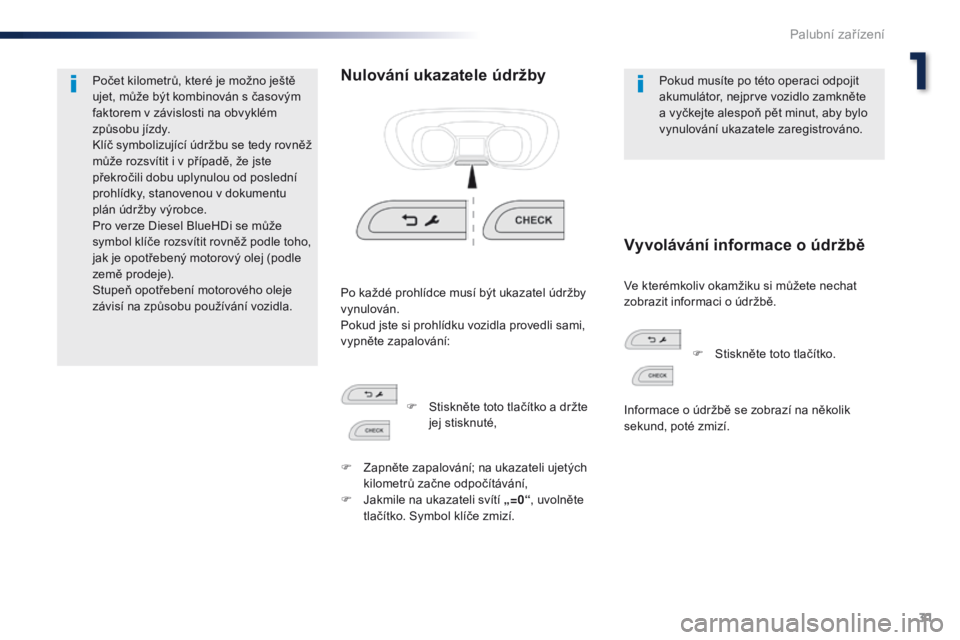

Počet kilometrů, které je možno ještě
ujet, může být kombinován s časovým
faktorem v závislosti na obvyklém
způsobu jízdy.
Klíč symbolizující údržbu se tedy rovněž
může rozsvítit i v případě, že jste
překročili dobu uplynulou od poslední
prohlídky, stanovenou v dokumentu
plán údržby výrobce.
Pro verze Diesel BlueHDi se může
symbol klíče rozsvítit rovněž podle toho,
jak je opotřebený motorový olej (podle
země prodeje).
Stupeň opotřebení motorového oleje
závisí na způsobu používání vozidla.Nulování ukazatele údržbyPokud musíte po této operaci odpojit
akumulátor, nejprve vozidlo zamkněte
a vyčkejte alespoň pět minut, aby bylo
vynulování ukazatele zaregistrováno.
Ve kterémkoliv okamžiku si můžete nechat
zobrazit informaci o údržbě.
Po každé prohlídce musí být ukazatel údržby
vynulován.
Pokud jste si prohlídku vozidla provedli sami,
vypněte zapalování:
Vyvolávání informace o údržbě
F Stiskněte toto tlačítko a držte
jej stisknuté,
F

Z

apněte zapalování; na ukazateli ujetých
kilometrů začne odpočítávání,
F

J

akmile na ukazateli svítí „=0“ , uvolněte
tlačítko. Symbol klíče zmizí. F

S
tiskněte toto tlačítko.
Informace o údržbě se zobrazí na několik
sekund, poté zmizí.
1
Palubní zařízení

32

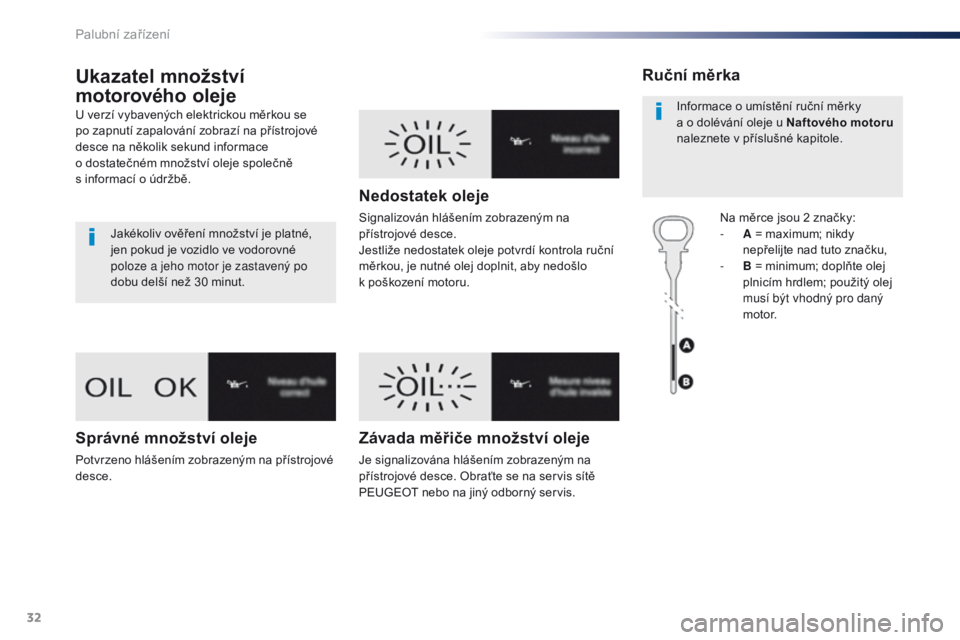

Ukazatel množství
motorového oleje
U verzí vybavených elektrickou měrkou se
po zapnutí zapalování zobrazí na přístrojové
desce na několik sekund informace
o dostatečném množství oleje společně
s
informací o údržbě. Jakékoliv ověření množství je platné,
jen pokud je vozidlo ve vodorovné
poloze a jeho motor je zastavený po
dobu delší než 30 minut.
Správné množství oleje
Potvrzeno hlášením zobrazeným na přístrojové
desce.
Nedostatek oleje
Signalizován hlášením zobrazeným na
přístrojové desce.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nutné olej doplnit, aby nedošlo
k
poškození motoru.
Závada měřiče množství oleje
Je signalizována hlášením zobrazeným na
přístrojové desce. Obraťte se na servis sítě
PEUGEOT nebo na jiný odborný servis.
Ruční měrka
Na měrce jsou 2 značky:
- A = maximum; nikdy
nepřelijte nad tuto značku,
-

B
= minimum; doplňte olej
plnicím hrdlem; použitý olej
musí být vhodný pro daný
motor.
Informace o umístění ruční měrky
a o dolévání oleje u Naftového motoru

naleznete v příslušné kapitole.
Palubní zařízení

33
Traveller-VP_cs_Chap01_instruments-de-bord_ed01-2016

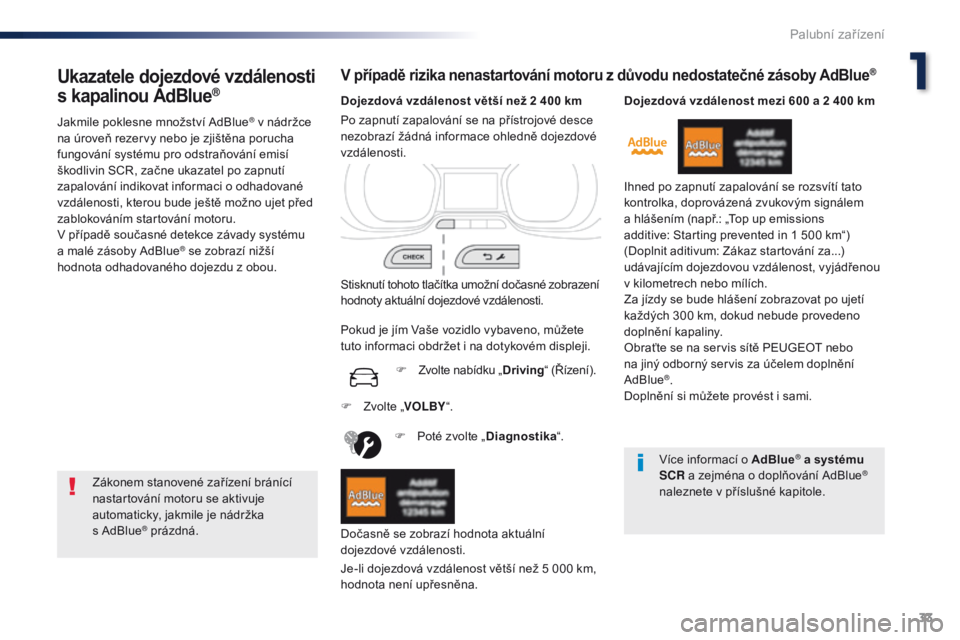

Ukazatele dojezdové vzdálenosti
s kapalinou AdBlue®
Jakmile poklesne množství AdBlue® v nádržce
na úroveň rezervy nebo je zjištěna porucha
fungování systému pro odstraňování emisí
škodlivin SCR, začne ukazatel po zapnutí
zapalování indikovat informaci o odhadované
vzdálenosti, kterou bude ještě možno ujet před
zablokováním startování motoru.
V případě současné detekce závady systému
a malé zásoby AdBlue
® se zobrazí nižší
hodnota odhadovaného dojezdu z obou.
V případě rizika nenastartování motoru z důvodu nedostatečné zásoby AdBlue®
Zákonem stanovené zařízení bránící
nastartování motoru se aktivuje
automaticky, jakmile je nádržka
s
AdBlue
® prázdná. Dojezdová vzdálenost větší než 2 400 km
Stisknutí tohoto tlačítka umožní dočasné zobrazení
hodnoty aktuální dojezdové vzdálenosti.
F
P
oté zvolte „
Diagnostika “.
Je-li dojezdová vzdálenost větší než 5 000 km,
hodnota není upřesněna. Po zapnutí zapalování se na přístrojové desce
nezobrazí žádná informace ohledně dojezdové
vzdálenosti.
Dočasně se zobrazí hodnota aktuální
dojezdové vzdálenosti. Pokud je jím Vaše vozidlo vybaveno, můžete
tuto informaci obdržet i na dotykovém displeji. F
Z
volte nabídku „
Driving“ (Řízení). Dojezdová vzdálenost mezi 600 a 2 400 km
Ihned po zapnutí zapalování se rozsvítí tato
kontrolka, doprovázená zvukovým signálem
a hlášením (např.: „Top up emissions
additive: Starting prevented in 1 500 km“)
(Doplnit aditivum: Zákaz startování za...)
udávajícím dojezdovou vzdálenost, vyjádřenou
v
kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300 km, dokud nebude provedeno
doplnění kapaliny.
Obraťte se na servis sítě PEUGEOT nebo
na jiný odborný servis za účelem doplnění
AdBlue
®.
Doplnění si můžete provést i sami.
F

Z

volte „ VOLBY “.
Více informací o AdBlue
® a systému
SCR a zejména o doplňování AdBlue®
naleznete v příslušné kapitole.
1
Palubní zařízení

34

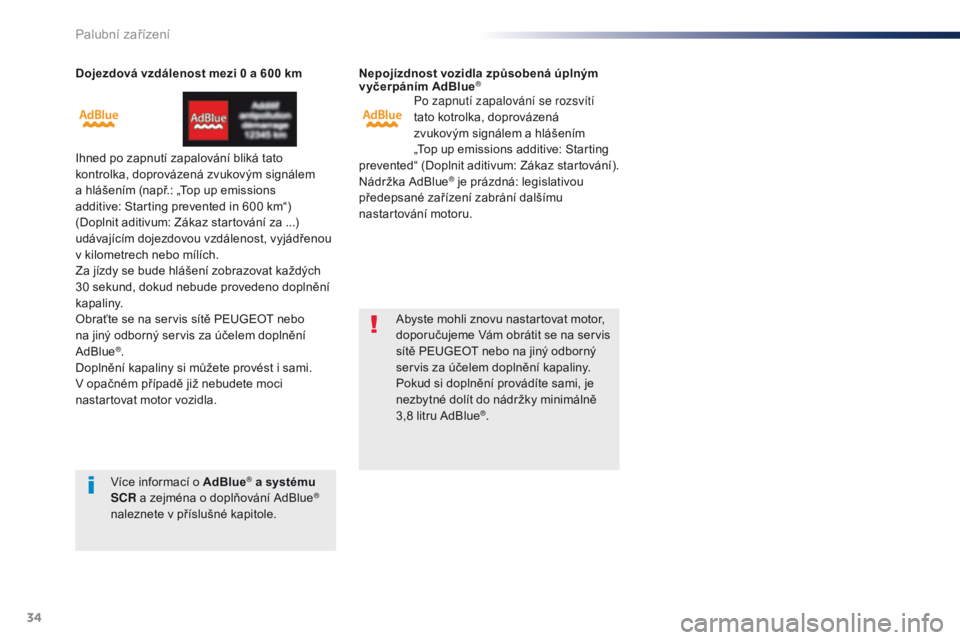

Dojezdová vzdálenost mezi 0 a 600 km
Ihned po zapnutí zapalování bliká tato
kontrolka, doprovázená zvukovým signálem
a hlášením (např.: „Top up emissions
additive: Starting prevented in 600 km“)
(Doplnit aditivum: Zákaz startování za ...)
udávajícím dojezdovou vzdálenost, vyjádřenou
v
kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud nebude provedeno doplnění
kapaliny.
Obraťte se na servis sítě PEUGEOT nebo
na jiný odborný servis za účelem doplnění
AdBlue
®.
Doplnění kapaliny si můžete provést i sami.
V opačném případě již nebudete moci
nastartovat motor vozidla. Nepoj
ízdnost vozidla způsobená úplným
vyčerpáním AdBlue
®
Po zapnutí zapalování se rozsvítí
tato kotrolka, doprovázená
zvukovým signálem a hlášením
„Top up emissions additive: Starting
prevented“ (Doplnit aditivum: Zákaz startování).
Nádržka AdBlue
® je prázdná: legislativou
předepsané zařízení zabrání dalšímu
nastartování motoru.
Abyste mohli znovu nastartovat motor,
doporučujeme Vám obrátit se na servis
sítě PEUGEOT nebo na jiný odborný
servis za účelem doplnění kapaliny.
Pokud si doplnění provádíte sami, je
nezbytné dolít do nádržky minimálně
3,8 litru AdBlue
®.
Více informací o AdBlue
® a systému
SCR a zejména o doplňování AdBlue®
naleznete v příslušné kapitole.
Palubní zařízení

35
Traveller-VP_cs_Chap01_instruments-de-bord_ed01-2016
Zakázané star tování
Při každém zapnutí zapalování se rozsvítí tyto
kontrolky, doprovázené zvukovým signálem
a hlášením „ Závada antiemis. syst.: Zákaz
startování“.Překročili jste limit povolený pro jízdu:
legislativou předepsané zařízení brání
nastartování motoru.
Abyste mohli motor vozidla znovu nastartovat,
je nezbytné se obrátit na servis sítě PEUGEOT
nebo na jiný odborný servis.

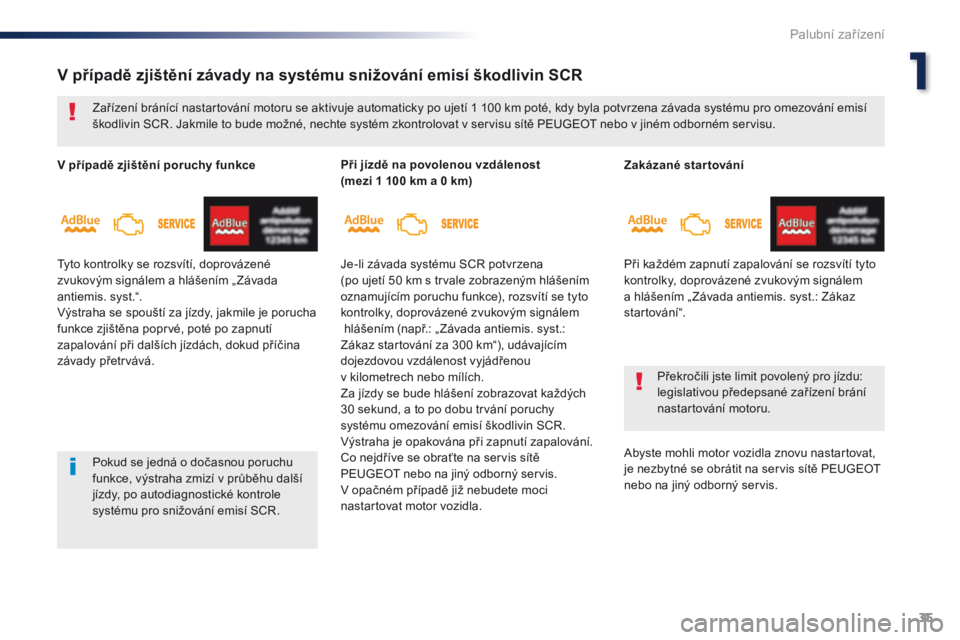

V případě zjištění závady na systému snižování emisí škodlivin SCR
Zařízení bránící nastartování motoru se aktivuje automaticky po ujetí 1 100 km poté, kdy byla potvrzena závada systému pro omezování emisí
škodlivin SCR. Jakmile to bude možné, nechte systém zkontrolovat v servisu sítě PEUGEOT nebo v jiném odborném servisu.
Pokud se jedná o dočasnou poruchu
funkce, výstraha zmizí v průběhu další
jízdy, po autodiagnostické kontrole
systému pro snižování emisí SCR.
V případě zjištění poruchy funkce
Tyto kontrolky se rozsvítí, doprovázené
zvukovým signálem a hlášením „ Závada
antiemis. syst.“.
Výstraha se spouští za jízdy, jakmile je porucha
funkce zjištěna poprvé, poté po zapnutí
zapalování při dalších jízdách, dokud příčina
závady přetrvává.
Při jízdě na povolenou vzdálenost
(mezi 1 100 km a 0 km)
Je-li závada systému SCR potvrzena
(po ujetí 50 km s trvale zobrazeným hlášením
oznamujícím poruchu funkce), rozsvítí se tyto
kontrolky, doprovázené zvukovým signálem
hlášením (např.: „ Závada antiemis. syst.:
Zákaz startování za 300 km“), udávajícím
dojezdovou vzdálenost vyjádřenou
v
kilometrech nebo mílích.
Za jízdy se bude hlášení zobrazovat každých
30 sekund, a to po dobu trvání poruchy
systému omezování emisí škodlivin SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na servis sítě
PEUGEOT nebo na jiný odborný servis.
V opačném případě již nebudete moci
nastartovat motor vozidla.
1
Palubní zařízení

36

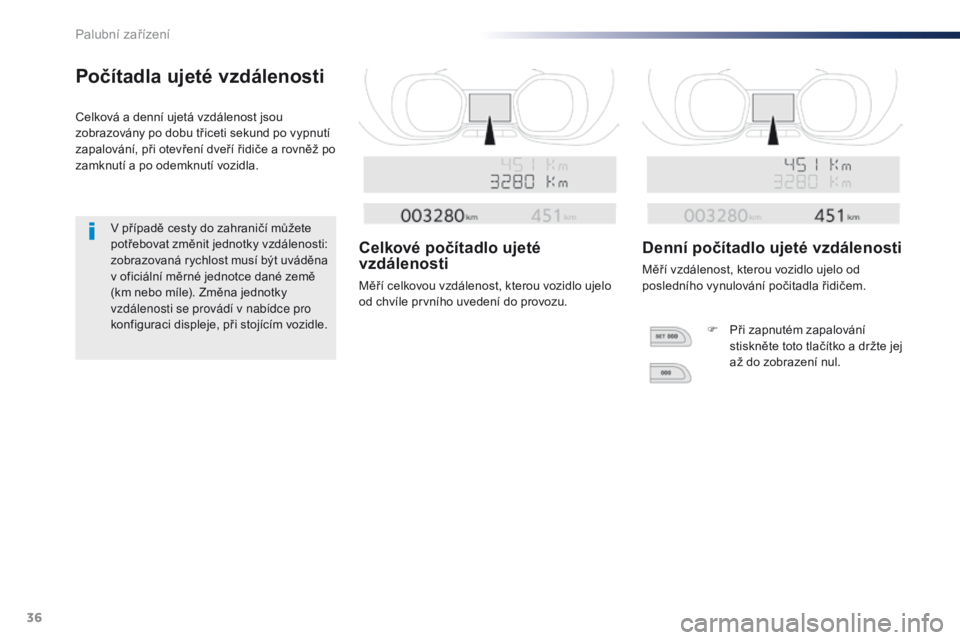

Počítadla ujeté vzdálenosti
Celková a denní ujetá vzdálenost jsou
zobrazovány po dobu třiceti sekund po vypnutí
zapalování, při otevření dveří řidiče a rovněž po
zamknutí a po odemknutí vozidla.V případě cesty do zahraničí můžete
potřebovat změnit jednotky vzdálenosti:
zobrazovaná rychlost musí být uváděna
v oficiální měrné jednotce dané země
(km nebo míle). Změna jednotky
vzdálenosti se provádí v nabídce pro
konfiguraci displeje, při stojícím vozidle.
Celkové počítadlo ujeté
vzdálenosti
Měří celkovou vzdálenost, kterou vozidlo ujelo
od chvíle prvního uvedení do provozu.
Denní počítadlo ujeté vzdálenosti
Měří vzdálenost, kterou vozidlo ujelo od
posledního vynulování počitadla řidičem. F

P
ři zapnutém zapalování
stiskněte toto tlačítko a držte jej
až do zobrazení nul.
Palubní zařízení

37
Traveller-VP_cs_Chap01_instruments-de-bord_ed01-2016

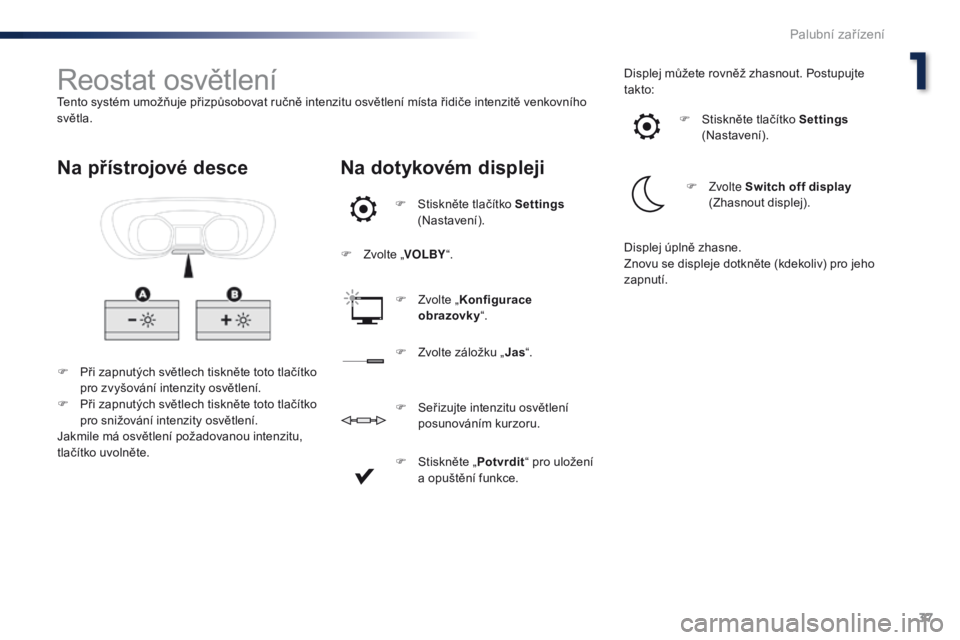

Reostat osvětleníTento systém umožňuje přizpůsobovat ručně intenzitu osvětlení místa řidiče intenzitě venkovního
světla.F

P
ři zapnutých světlech tiskněte toto tlačítko
pro zvyšování intenzity osvětlení.
F

P
ři zapnutých světlech tiskněte toto tlačítko
pro snižování intenzity osvětlení.
Jakmile má osvětlení požadovanou intenzitu,
tlačítko uvolněte.
Na přístrojové desce Na dotykovém displeji
F Stiskněte tlačítko Settings
(Nastavení).
F

Z

volte „ VOLBY “.
F

Z
volte „ Konfigurace
obrazovky “. Displej můžete rovněž zhasnout. Postupujte
takto:
F
Z
volte záložku „ Jas“. F

S
tiskněte tlačítko Settings

(Nastavení).
F Zvolte
Switch off display
(Zhasnout displej).
F
S
tiskněte „ Potvrdit“ pro uložení
a opuštění funkce.
F

S
eřizujte intenzitu osvětlení
posunováním kurzoru. Displej úplně zhasne.
Znovu se displeje dotkněte (kdekoliv) pro jeho
zapnutí.
1
Palubní zařízení

38

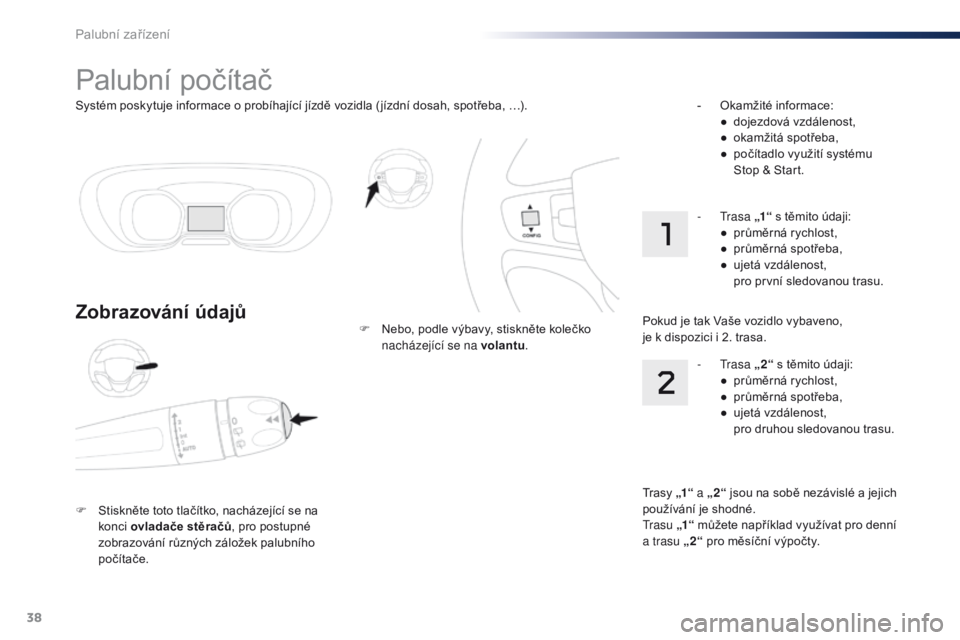

Systém poskytuje informace o probíhající jízdě vozidla ( jízdní dosah, spotřeba, …).
Palubní počítač
Zobrazování údajů
F Stiskněte toto tlačítko, nacházející se na konci ovladače stěračů , pro postupné
zobrazování různých záložek palubního
počítače. F

N
ebo, podle výbavy, stiskněte kolečko
nacházející se na volantu . -
O
kamžité informace:
●
d
ojezdová vzdálenost,
●
o
kamžitá spotřeba,
●
p
očítadlo využití systému
Stop & Start.
Trasy „1“ a „2“ jsou na sobě nezávislé a jejich
používání je shodné.
Tr a s u „1“ můžete například využívat pro denní
a trasu „2“ pro měsíční výpočty.
-
Trasa
„2“ s těmito údaji:
●
p
růměrná rychlost,
●
p
růměrná spotřeba,
●
u
jetá vzdálenost,
p

ro druhou sledovanou trasu.
- Trasa
„1“ s těmito údaji:
●
p
růměrná rychlost,
●
p
růměrná spotřeba,
●
u
jetá vzdálenost,
p

ro první sledovanou trasu.
Pokud je tak Vaše vozidlo vybaveno,
je k dispozici i 2. trasa.
Palubní zařízení
