Page 251 of 364

AVERTISSEMENT!
Le système de surveillance de la pression des pneus a été optimisé pour les pneus
et les roues d'origine. Les paramètres d'avertissement et de pression du système
de surveillance de la pression des pneus ont été établis pour la dimension des
pneus installés sur votre véhicule. Vous pourriez dégrader le fonctionnement du
dispositif ou endommager les capteurs lorsque vous utilisez du matériel de
dimension, de style ou de type différents. Des roues provenant du marché
secondaire peuvent endommager les capteurs. N'utilisez pas de produit de
scellement des pneus en aérosol ni de talon d'équilibrage si le véhicule est muni
du système de surveillance de la pression des pneus afin d'éviter d'endommager
les capteurs.
– Témoin d'avertissement de la température du moteur
Ce témoin indique une surchauffe du moteur.
Si le témoin s'allume et qu'un avertissement sonore retentit pendant la conduite,
rangez-vous de façon sécuritaire et immobilisez le véhicule. Si le climatiseur
fonctionne, mettez-le hors fonction. Placez également la transmission à la position N
(POINT MORT) et laissez le moteur tourner au ralenti. Si la température ne revient
pas à la normale, coupez immédiatement le moteur.
Nous vous recommandons de ne pas conduire le véhicule afin d'éviter d'endommager
le moteur. Faites vérifier le véhicule immédiatement.
MISE EN GARDE!
Un circuit de refroidissement du moteur chaud est dangereux. Vous et vos
passagers pourriez être gravement brûlés par la vapeur ou le liquide de refroidis-
sement bouillant qui s'en échappent.
– Témoin du système de freinage
Ce témoin contrôle diverses fonctions de freinage, y compris le niveau de liquide
pour freins et le serrage du frein de stationnement. L'allumage du témoin du système
de freinage peut indiquer que le frein de stationnement est serré, que le niveau de
liquide pour freins est bas ou que le réservoir du maître-cylindre du système de
freinage présente un problème.
Si le témoin demeure allumé lorsque le frein de stationnement est desserré et que le
réservoir de liquide pour freins du maître-cylindre est plein, cela peut indiquer une
anomalie du circuit hydraulique de frein ou un problème de servofrein détecté par le
système de freinage antiblocage (ABS) ou la commande de stabilité électronique
(ESC). Dans ce cas, le témoin reste allumé tant que la réparation nécessaire n'a pas
été effectuée. Si le problème est lié au servofrein, la pompe du système de freinage
antiblocage (ABS) fonctionne lorsque vous freinez et une pulsation de la pédale de
frein pourrait être ressentie chaque fois que vous freinez.
EN CAS D’URGENCE
249
Page 252 of 364

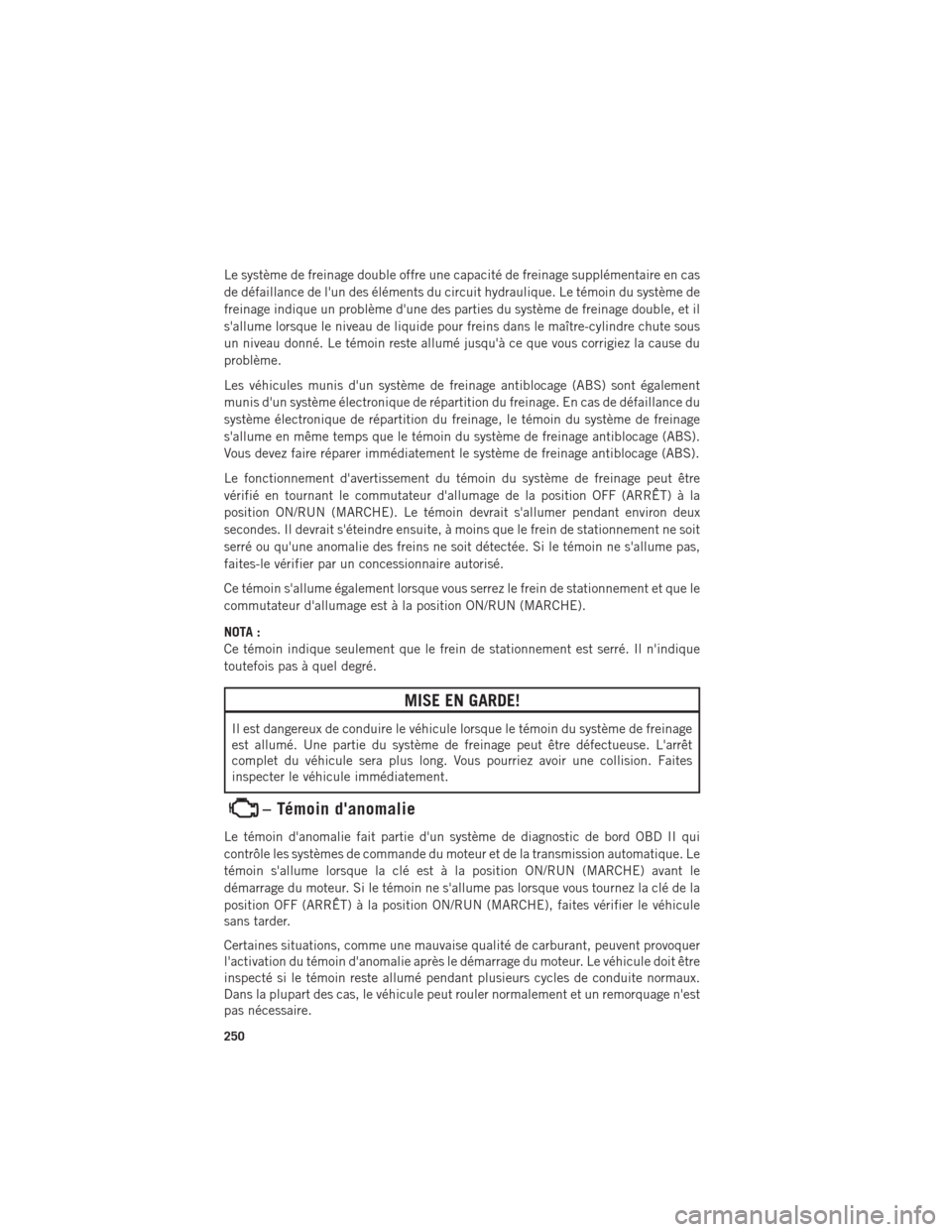

Le système de freinage double offre une capacité de freinage supplémentaire en cas
de défaillance de l'un des éléments du circuit hydraulique. Le témoin du système de
freinage indique un problème d'une des parties du système de freinage double, et il
s'allume lorsque le niveau de liquide pour freins dans le maître-cylindre chute sous
un niveau donné. Le témoin reste allumé jusqu'à ce que vous corrigiez la cause du
problème.
Les véhicules munis d'un système de freinage antiblocage (ABS) sont également
munis d'un système électronique de répartition du freinage. En cas de défaillance du
système électronique de répartition du freinage, le témoin du système de freinage
s'allume en même temps que le témoin du système de freinage antiblocage (ABS).
Vous devez faire réparer immédiatement le système de freinage antiblocage (ABS).
Le fonctionnement d'avertissement du témoin du système de freinage peut être
vérifié en tournant le commutateur d'allumage de la position OFF (ARRÊT) à la
position ON/RUN (MARCHE). Le témoin devrait s'allumer pendant environ deux
secondes. Il devrait s'éteindre ensuite, à moins que le frein de stationnement ne soit
serré ou qu'une anomalie des freins ne soit détectée. Si le témoin ne s'allume pas,
faites-le vérifier par un concessionnaire autorisé.
Ce témoin s'allume également lorsque vous serrez le frein de stationnement et que le
commutateur d'allumage est à la position ON/RUN (MARCHE).
NOTA :
Ce témoin indique seulement que le frein de stationnement est serré. Il n'indique
toutefois pas à quel degré.
MISE EN GARDE!
Il est dangereux de conduire le véhicule lorsque le témoin du système de freinage
est allumé. Une partie du système de freinage peut être défectueuse. L'arrêt
complet du véhicule sera plus long. Vous pourriez avoir une collision. Faites
inspecter le véhicule immédiatement.
– Témoin d'anomalie
Le témoin d'anomalie fait partie d'un système de diagnostic de bord OBD II qui
contrôle les systèmes de commande du moteur et de la transmission automatique. Le
témoin s'allume lorsque la clé est à la position ON/RUN (MARCHE) avant le
démarrage du moteur. Si le témoin ne s'allume pas lorsque vous tournez la clé de la
position OFF (ARRÊT) à la position ON/RUN (MARCHE), faites vérifier le véhicule
sans tarder.
Certaines situations, comme une mauvaise qualité de carburant, peuvent provoquer
l'activation du témoin d'anomalie après le démarrage du moteur. Le véhicule doit être
inspecté si le témoin reste allumé pendant plusieurs cycles de conduite normaux.
Dans la plupart des cas, le véhicule peut rouler normalement et un remorquage n'est
pas nécessaire.
EN CAS D’URGENCE
250
Page 253 of 364

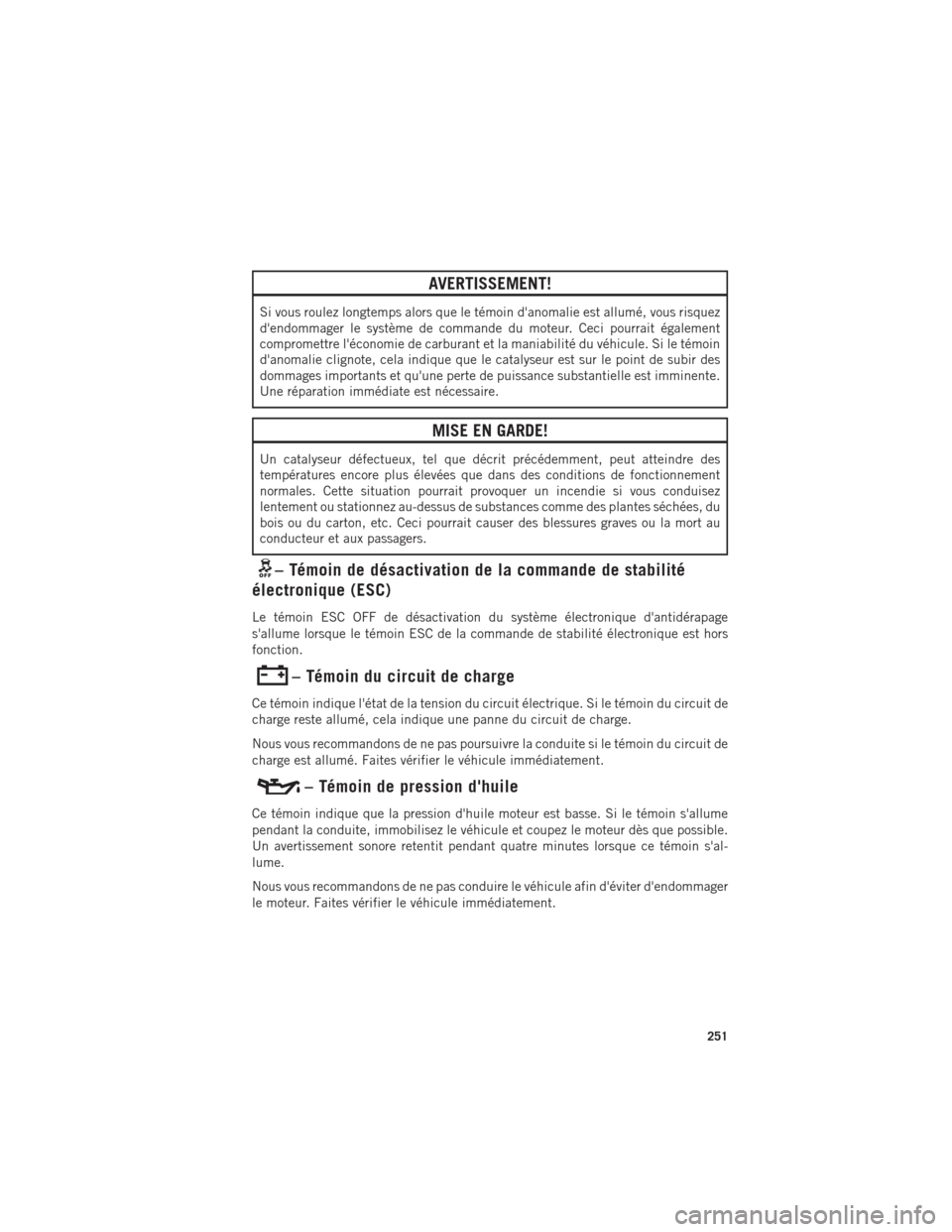

AVERTISSEMENT!
Si vous roulez longtemps alors que le témoin d'anomalie est allumé, vous risquez
d'endommager le système de commande du moteur. Ceci pourrait également
compromettre l'économie de carburant et la maniabilité du véhicule. Si le témoin
d'anomalie clignote, cela indique que le catalyseur est sur le point de subir des
dommages importants et qu'une perte de puissance substantielle est imminente.
Une réparation immédiate est nécessaire.
MISE EN GARDE!
Un catalyseur défectueux, tel que décrit précédemment, peut atteindre des
températures encore plus élevées que dans des conditions de fonctionnement
normales. Cette situation pourrait provoquer un incendie si vous conduisez
lentement ou stationnez au-dessus de substances comme des plantes séchées, du
bois ou du carton, etc. Ceci pourrait causer des blessures graves ou la mort au
conducteur et aux passagers.
– Témoin de désactivation de la commande de stabilité
électronique (ESC)
Le témoin ESC OFF de désactivation du système électronique d'antidérapage
s'allume lorsque le témoin ESC de la commande de stabilité électronique est hors
fonction.
– Témoin du circuit de charge
Ce témoin indique l'état de la tension du circuit électrique. Si le témoin du circuit de
charge reste allumé, cela indique une panne du circuit de charge.
Nous vous recommandons de ne pas poursuivre la conduite si le témoin du circuit de
charge est allumé. Faites vérifier le véhicule immédiatement.
– Témoin de pression d'huile
Ce témoin indique que la pression d'huile moteur est basse. Si le témoin s'allume
pendant la conduite, immobilisez le véhicule et coupez le moteur dès que possible.
Un avertissement sonore retentit pendant quatre minutes lorsque ce témoin s'al-
lume.
Nous vous recommandons de ne pas conduire le véhicule afin d'éviter d'endommager
le moteur. Faites vérifier le véhicule immédiatement.
EN CAS D’URGENCE
251
Page 254 of 364

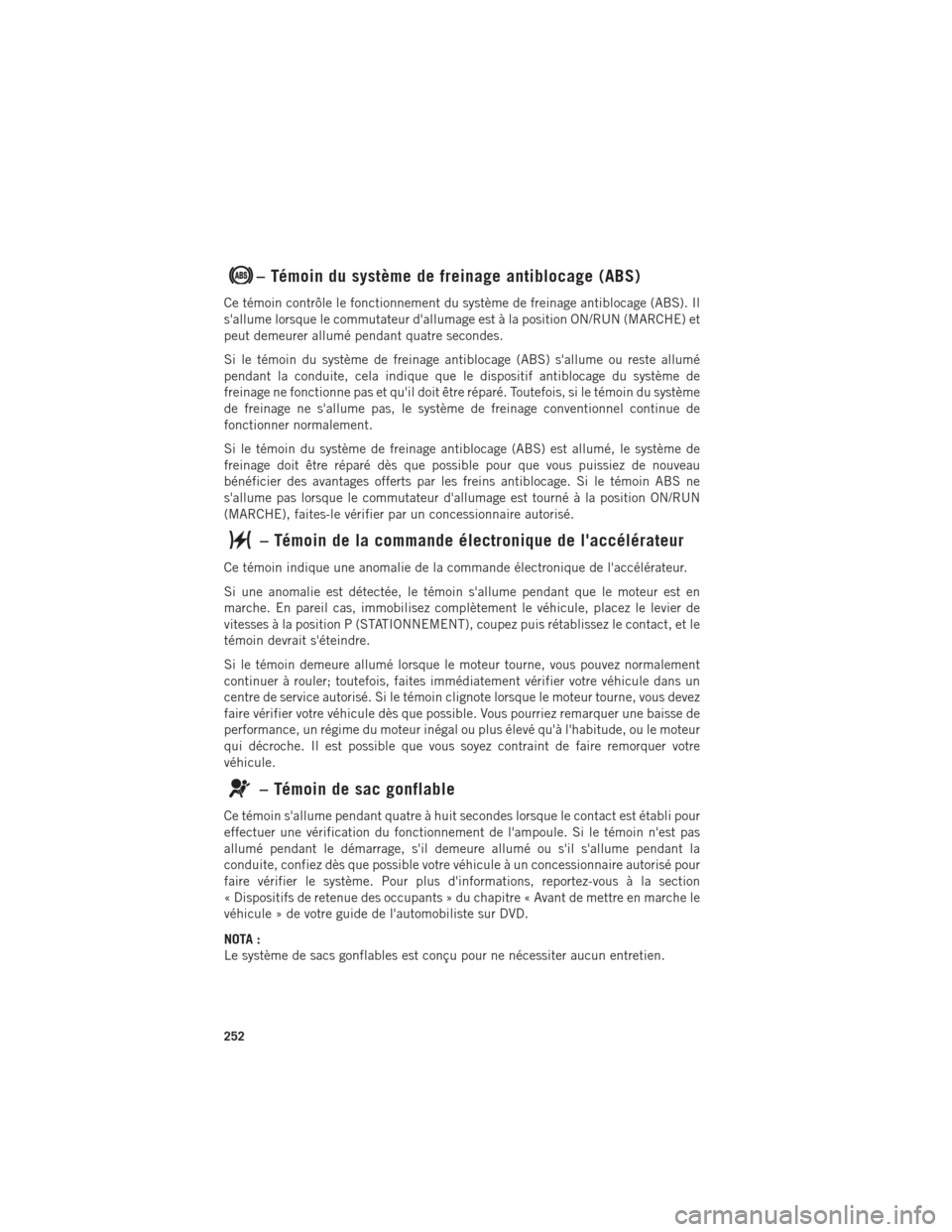

– Témoin du système de freinage antiblocage (ABS)
Ce témoin contrôle le fonctionnement du système de freinage antiblocage (ABS). Il
s'allume lorsque le commutateur d'allumage est à la position ON/RUN (MARCHE) et
peut demeurer allumé pendant quatre secondes.
Si le témoin du système de freinage antiblocage (ABS) s'allume ou reste allumé
pendant la conduite, cela indique que le dispositif antiblocage du système de
freinage ne fonctionne pas et qu'il doit être réparé. Toutefois, si le témoin du système
de freinage ne s'allume pas, le système de freinage conventionnel continue de
fonctionner normalement.
Si le témoin du système de freinage antiblocage (ABS) est allumé, le système de
freinage doit être réparé dès que possible pour que vous puissiez de nouveau
bénéficier des avantages offerts par les freins antiblocage. Si le témoin ABS ne
s'allume pas lorsque le commutateur d'allumage est tourné à la position ON/RUN
(MARCHE), faites-le vérifier par un concessionnaire autorisé.
– Témoin de la commande électronique de l'accélérateur
Ce témoin indique une anomalie de la commande électronique de l'accélérateur.
Si une anomalie est détectée, le témoin s'allume pendant que le moteur est en
marche. En pareil cas, immobilisez complètement le véhicule, placez le levier de
vitesses à la position P (STATIONNEMENT), coupez puis rétablissez le contact, et le
témoin devrait s'éteindre.
Si le témoin demeure allumé lorsque le moteur tourne, vous pouvez normalement
continuer à rouler; toutefois, faites immédiatement vérifier votre véhicule dans un
centre de service autorisé. Si le témoin clignote lorsque le moteur tourne, vous devez
faire vérifier votre véhicule dès que possible. Vous pourriez remarquer une baisse de
performance, un régime du moteur inégal ou plus élevé qu'à l'habitude, ou le moteur
qui décroche. Il est possible que vous soyez contraint de faire remorquer votre
véhicule.
– Témoin de sac gonflable
Ce témoin s'allume pendant quatre à huit secondes lorsque le contact est établi pour
effectuer une vérification du fonctionnement de l'ampoule. Si le témoin n'est pas
allumé pendant le démarrage, s'il demeure allumé ou s'il s'allume pendant la
conduite, confiez dès que possible votre véhicule à un concessionnaire autorisé pour
faire vérifier le système. Pour plus d'informations, reportez-vous à la section
« Dispositifs de retenue des occupants » du chapitre « Avant de mettre en marche le
véhicule » de votre guide de l'automobiliste sur DVD.
NOTA :
Le système de sacs gonflables est conçu pour ne nécessiter aucun entretien.
EN CAS D’URGENCE
252
Page 255 of 364

–Témoin de vérification du système 4WD (4 roues motrices)
Le témoin de vérification du système 4WD (4 roues motrices) contrôle le système de
changement de vitesse électronique à quatre roues motrices. Si le témoin de
vérification du système 4WD (4 roues motrices) demeure allumé ou s'allume durant
la conduite, il indique que le système à quatre roues motrices ne fonctionne pas
correctement et qu'il doit être vérifié.
Dans le cas des véhicules munis d'un groupe d'instruments de catégorie supérieure,
ce témoin s'affiche à l'écran d'information du conducteur (DID).
–Témoin d'avertissement de température de la transmission
Ce témoin indique que la température d'huile de transmission est excessivement
élevée dans des conditions d'utilisation intense, par exemple en situation de traction
de remorque. Si le témoin s'allume, immobilisez le véhicule, placez la transmission
à la position N (POINT MORT) et laissez tourner le moteur au ralenti, jusqu'à ce que
le témoin s'éteigne. Une fois que le témoin est éteint, vous pouvez continuer à
conduire normalement.
AVERTISSEMENT!
La conduite continue lorsque le témoin d'avertissement de température de la
transmission est allumé causera éventuellement des dommages importants à la
transmission ou une défaillance de celle-ci.
MISE EN GARDE!
Si vous continuez de faire fonctionner le véhicule lorsque le témoin d'avertisse-
ment de température de la transmission est allumé, cela risque d'entraîner
l'ébullition du liquide, qui en contact avec le moteur chaud ou le système
d'échappement provoquerait un incendie.
Indicateur de vidange d'huile
Message
Si le message « Change Oil Soon » (Vidanger l'huile bientôt) ou « Oil Change
Needed » (Vidange d'huile requise) s'affiche à l'écran et qu'un carillon retentit une
fois, il est temps d'effectuer la vidange d'huile périodique.
Réinitialisation du témoin après l'entretien
1. Tournez le commutateur d'allumage à la position ON/RUN (MARCHE) sanstoutefois démarrer le moteur.
2. Enfoncez complètement la pédale d'accélérateur trois fois en moins de 10 se- condes.
3. Tournez le commutateur d'allumage à la position OFF/LOCK (ARRÊT ET ANTIVOL-VERROUILLÉ).
EN CAS D’URGENCE
253
Page 256 of 364

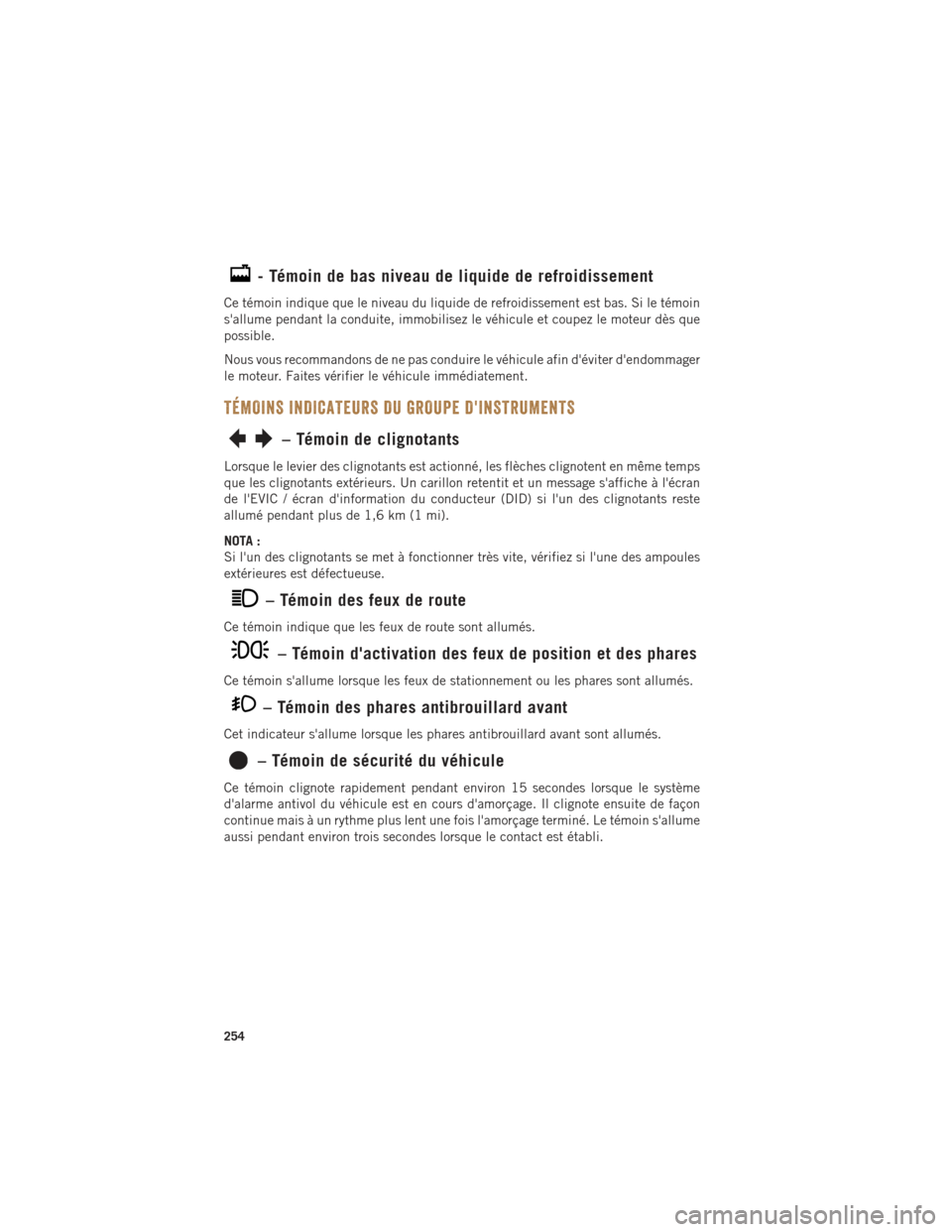

- Témoin de bas niveau de liquide de refroidissement
Ce témoin indique que le niveau du liquide de refroidissement est bas. Si le témoin
s'allume pendant la conduite, immobilisez le véhicule et coupez le moteur dès que
possible.
Nous vous recommandons de ne pas conduire le véhicule afin d'éviter d'endommager
le moteur. Faites vérifier le véhicule immédiatement.
TÉMOINS INDICATEURS DU GROUPE D'INSTRUMENTS
– Témoin de clignotants
Lorsque le levier des clignotants est actionné, les flèches clignotent en même temps
que les clignotants extérieurs. Un carillon retentit et un message s'affiche à l'écran
de l'EVIC / écran d'information du conducteur (DID) si l'un des clignotants reste
allumé pendant plus de 1,6 km (1 mi).
NOTA :
Si l'un des clignotants se met à fonctionner très vite, vérifiez si l'une des ampoules
extérieures est défectueuse.
– Témoin des feux de route
Ce témoin indique que les feux de route sont allumés.
– Témoin d'activation des feux de position et des phares
Ce témoin s'allume lorsque les feux de stationnement ou les phares sont allumés.
– Témoin des phares antibrouillard avant
Cet indicateur s'allume lorsque les phares antibrouillard avant sont allumés.
– Témoin de sécurité du véhicule
Ce témoin clignote rapidement pendant environ 15 secondes lorsque le système
d'alarme antivol du véhicule est en cours d'amorçage. Il clignote ensuite de façon
continue mais à un rythme plus lent une fois l'amorçage terminé. Le témoin s'allume
aussi pendant environ trois secondes lorsque le contact est établi.
EN CAS D’URGENCE
254
Page 257 of 364

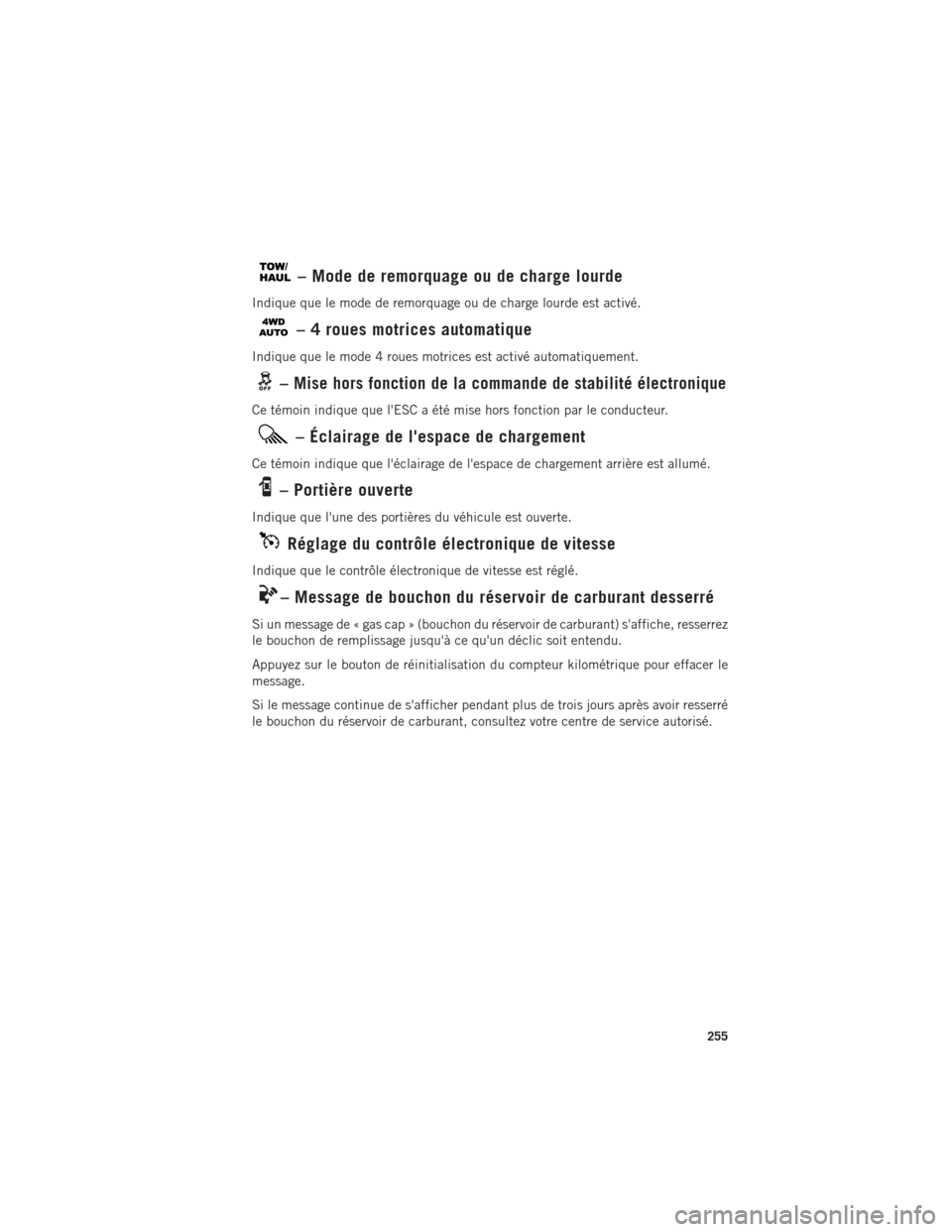

– Mode de remorquage ou de charge lourde
Indique que le mode de remorquage ou de charge lourde est activé.
– 4 roues motrices automatique
Indique que le mode 4 roues motrices est activé automatiquement.
–Mise hors fonction de la commande de stabilité électronique
Ce témoin indique que l'ESC a été mise hors fonction par le conducteur.
– Éclairage de l'espace de chargement
Ce témoin indique que l'éclairage de l'espace de chargement arrière est allumé.
– Portière ouverte
Indique que l'une des portières du véhicule est ouverte.
Réglage du contrôle électronique de vitesse
Indique que le contrôle électronique de vitesse est réglé.
– Message de bouchon du réservoir de carburant desserré
Si un message de « gas cap » (bouchon du réservoir de carburant) s'affiche, resserrez
le bouchon de remplissage jusqu'à ce qu'un déclic soit entendu.
Appuyez sur le bouton de réinitialisation du compteur kilométrique pour effacer le
message.
Si le message continue de s'afficher pendant plus de trois jours après avoir resserré
le bouchon du réservoir de carburant, consultez votre centre de service autorisé.
EN CAS D’URGENCE
255
Page 258 of 364

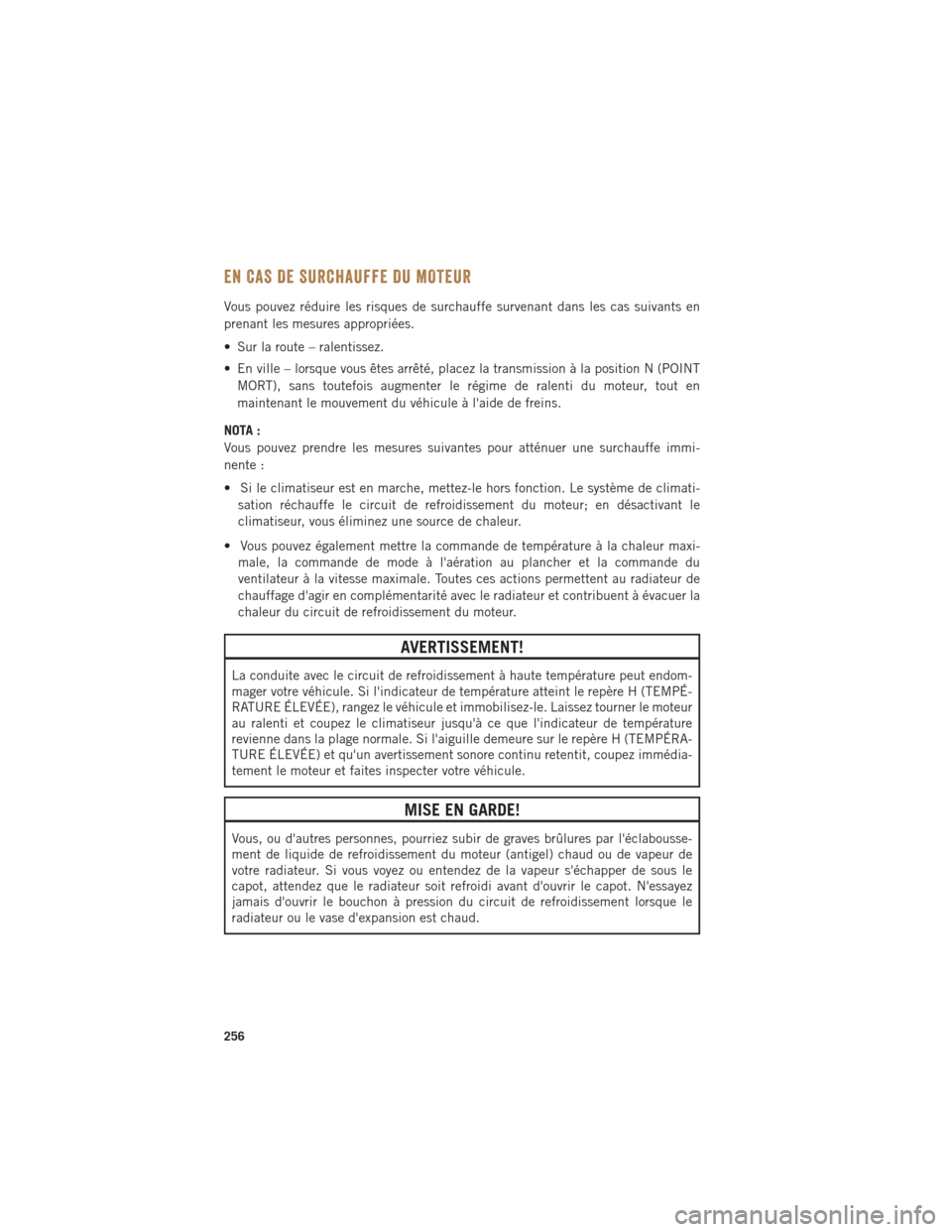

EN CAS DE SURCHAUFFE DU MOTEUR
Vous pouvez réduire les risques de surchauffe survenant dans les cas suivants en
prenant les mesures appropriées.
• Sur la route – ralentissez.
• En ville – lorsque vous êtes arrêté, placez la transmission à la position N (POINTMORT), sans toutefois augmenter le régime de ralenti du moteur, tout en
maintenant le mouvement du véhicule à l'aide de freins.
NOTA :
Vous pouvez prendre les mesures suivantes pour atténuer une surchauffe immi-
nente :
• Si le climatiseur est en marche, mettez-le hors fonction. Le système de climati- sation réchauffe le circuit de refroidissement du moteur; en désactivant le
climatiseur, vous éliminez une source de chaleur.
• Vous pouvez également mettre la commande de température à la chaleur maxi- male, la commande de mode à l'aération au plancher et la commande du
ventilateur à la vitesse maximale. Toutes ces actions permettent au radiateur de
chauffage d'agir en complémentarité avec le radiateur et contribuent à évacuer la
chaleur du circuit de refroidissement du moteur.
AVERTISSEMENT!
La conduite avec le circuit de refroidissement à haute température peut endom-
mager votre véhicule. Si l'indicateur de température atteint le repère H (TEMPÉ-
RATURE ÉLEVÉE), rangez le véhicule et immobilisez-le. Laissez tourner le moteur
au ralenti et coupez le climatiseur jusqu'à ce que l'indicateur de température
revienne dans la plage normale. Si l'aiguille demeure sur le repère H (TEMPÉRA-
TURE ÉLEVÉE) et qu'un avertissement sonore continu retentit, coupez immédia-
tement le moteur et faites inspecter votre véhicule.
MISE EN GARDE!
Vous, ou d'autres personnes, pourriez subir de graves brûlures par l'éclabousse-
ment de liquide de refroidissement du moteur (antigel) chaud ou de vapeur de
votre radiateur. Si vous voyez ou entendez de la vapeur s'échapper de sous le
capot, attendez que le radiateur soit refroidi avant d'ouvrir le capot. N'essayez
jamais d'ouvrir le bouchon à pression du circuit de refroidissement lorsque le
radiateur ou le vase d'expansion est chaud.
EN CAS D’URGENCE
256
Page 259 of 364

MISE SUR CRIC DU VÉHICULE ET REMPLACEMENT D'UN PNEU
Emplacement du cric
Le cric et les outils du cric sont logés sous le siège passager avant.
Dépose du cric et des outils
• Pour accéder au cric et aux outils de levage, vous devez retirer le couvercle d'accèsen plastique situé sur le côté du siège. Pour retirer le couvercle, tirez sur la partie
avant du couvercle (le plus proche de l'avant du siège) vers vous pour libérer la
languette de verrouillage. Une fois que la partie avant du couvercle est déver-
rouillée, faites coulisser le couvercle vers l'avant du siège jusqu'à ce qu'il soit
extrait de l'armature du siège.
Emplacement du cric et des outils
EN CAS D’URGENCE
257
Page 260 of 364

Camions de série 1500
• Pour retirer le cric et le sac à outils, enlevez le boulon à oreilles et faites glisserl'ensemble du dessous du siège.
Camions de séries 2500 et 3500
• Pour retirer le cric et le support à outils, enlevez le boulon à oreilles et faites glisser l'ensemble du dessous du siège.
Emplacement du boulon à oreilles
Ensemble de support de cric et d'outils
EN CAS D’URGENCE
258
