Seat Alhambra 2005 Betriebsanleitung (in German)

Sitzen und Verstauen139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

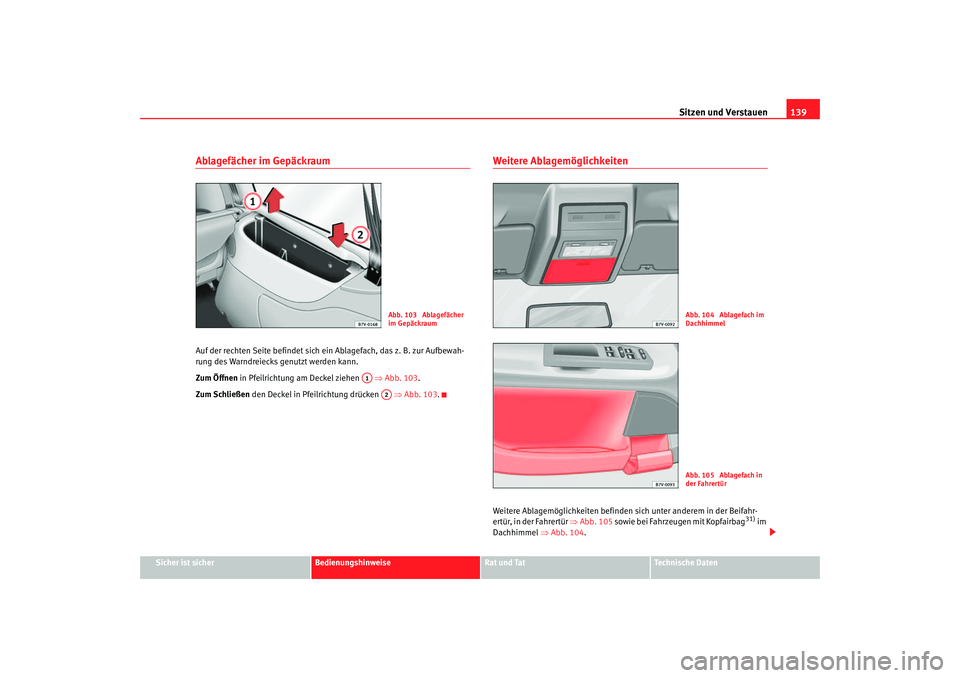

Ablagefächer im GepäckraumAuf der rechten Seite befindet sich ei n Ablagefach, das z. B. zur Aufbewah-
rung des Warndreiecks genutzt werden kann.
Zum Öffnen in Pfeilrichtung am Deckel ziehen ⇒Abb. 103 .
Zum Schließen den Deckel in Pfeilrichtung drücken ⇒Abb. 103.
Weitere AblagemöglichkeitenWeitere Ablagemöglichkeiten befinden sich unter anderem in der Beifahr-
ertür, in der Fahrertür ⇒Abb. 105 sowie bei Fahrzeugen mit Kopfairbag
31) im
Dachhimmel ⇒Abb. 104.
Abb. 103 Ablagefächer
im Gepäckraum
A1
A2
Abb. 104 Ablagefach im
DachhimmelAbb. 105 Ablagefach in
der Fahrertür
alhambra_aleman Seite 139 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen

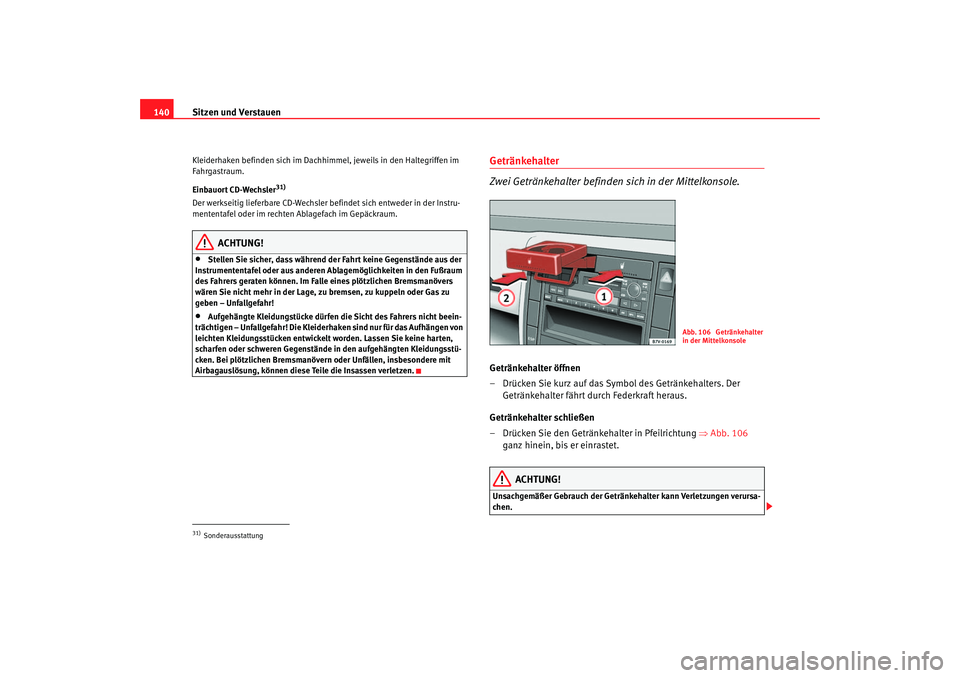

140Kleiderhaken befinden sich im Dachhi mmel, jeweils in den Haltegriffen im
Fahrgastraum.
Einbauort CD-Wechsler
31)
Der werkseitig lieferbare CD-Wechsler befindet sich entweder in der Instru-
mententafel oder im rechten Ablagefach im Gepäckraum.
ACHTUNG!
•
Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Instrumententafel oder aus anderen Ablagemöglichkeiten in den Fußraum
des Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers
wären Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu
geben – Unfallgefahr!
•
Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Getränkehalter
Zwei Getränkehalter befinden sich in der Mittelkonsole.Getränkehalter öffnen
– Drücken Sie kurz auf das Symbol des Getränkehalters. Der Getränkehalter fährt durch Federkraft heraus.
Getränkehalter schließen
– Drücken Sie den Getränkehalter in Pfeilrichtung ⇒ Abb. 106
ganz hinein, bis er einrastet.
ACHTUNG!
Unsachgemäßer Gebrauch der Getränkehalter kann Verletzungen verursa-
chen.
31)Sonderausstattung
Abb. 106 Getränkehalter
in der Mittelkonsole
alhambra_aleman Seite 140 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

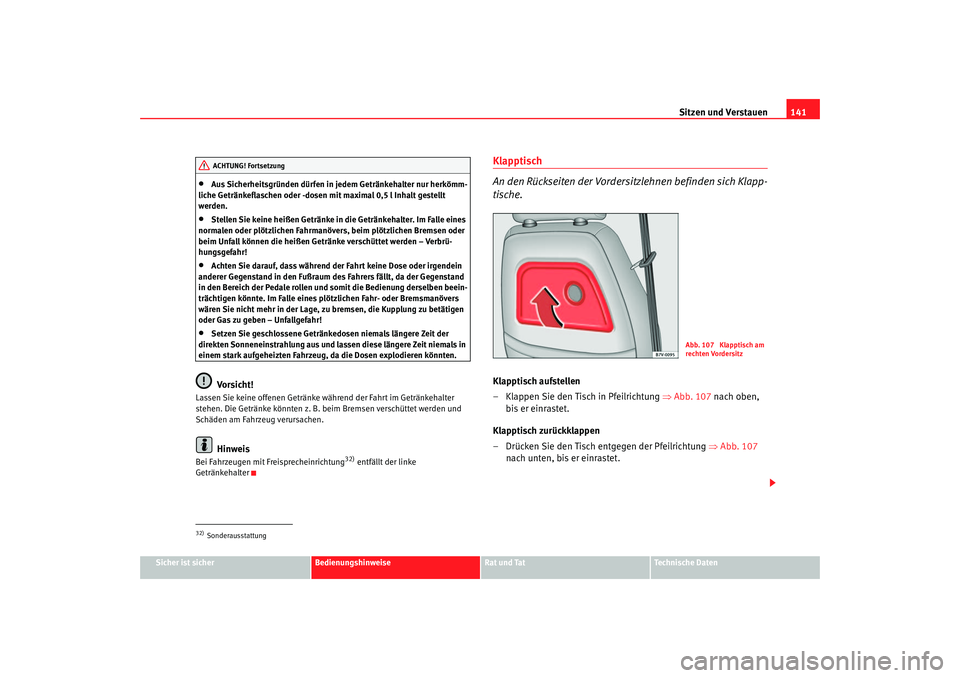

Aus Sicherheitsgründen dürfen in jedem Getränkehalter nur herkömm-
liche Getränkeflaschen oder -dosen mit maximal 0,5 l Inhalt gestellt
werden.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Achten Sie darauf, dass während der Fahrt keine Dose oder irgendein
anderer Gegenstand in den Fußraum des Fahrers fällt, da der Gegenstand
in den Bereich der Pedale rollen und somit die Bedienung derselben beein-
trächtigen könnte. Im Falle eines plötzlichen Fahr- oder Bremsmanövers
wären Sie nicht mehr in der Lage, zu bremsen, die Kupplung zu betätigen
oder Gas zu geben – Unfallgefahr!
•
Setzen Sie geschlossene Getränkedosen niemals längere Zeit der
direkten Sonneneinstrahlung aus und lassen diese längere Zeit niemals in
einem stark aufgeheizten Fahrzeug, da die Dosen explodieren könnten.Vorsicht!
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z. B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.
Hinweis
Bei Fahrzeugen mit Freisprecheinrichtung
32) entfällt der linke
Getränkehalter
Klapptisch
An den Rückseiten der Vordersi tzlehnen befinden sich Klapp-
tische.Klapptisch aufstellen
– Klappen Sie den Tisch in Pfeilrichtung ⇒Abb. 107 nach oben,
bis er einrastet.
Klapptisch zurückklappen
– Drücken Sie den Tisch entgegen der Pfeilrichtung ⇒Abb. 107
nach unten, bis er einrastet.
32)SonderausstattungACHTUNG! Fortsetzung
Abb. 107 Klapptisch am
rechten Vordersitz
alhambra_aleman Seite 141 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen
142

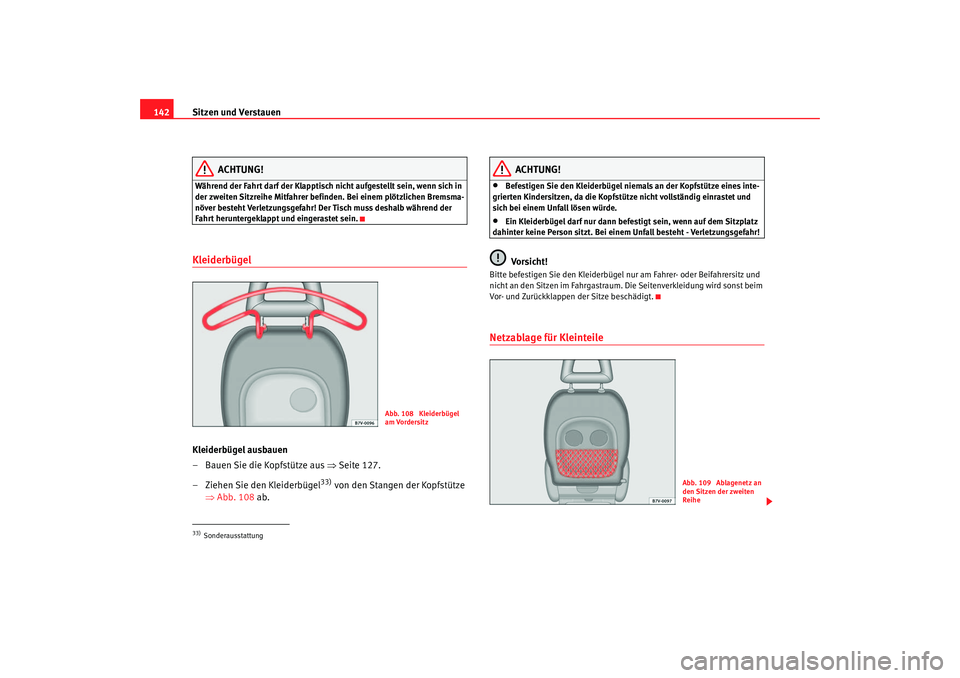

ACHTUNG!
Während der Fahrt darf der Klapptisch nicht aufgestellt sein, wenn sich in
der zweiten Sitzreihe Mitfahrer befinden. Bei einem plötzlichen Bremsma-
növer besteht Verletzungsgefahr! Der Tisch muss deshalb während der
Fahrt heruntergeklappt und eingerastet sein.KleiderbügelKleiderbügel ausbauen
– Bauen Sie die Kopfstütze aus ⇒Seite 127.
– Ziehen Sie den Kleiderbügel
33)
von den Stangen der Kopfstütze
⇒ Abb. 108 ab.
ACHTUNG!
•
Befestigen Sie den Kleiderbügel niemals an der Kopfstütze eines inte-
grierten Kindersitzen, da die Kopfstütze nicht vollständig einrastet und
sich bei einem Unfall lösen würde.
•
Ein Kleiderbügel darf nur dann befestigt sein, wenn auf dem Sitzplatz
dahinter keine Person sitzt. Bei einem Unfall besteht - Verletzungsgefahr!Vorsicht!
Bitte befestigen Sie den Kleiderbügel nur am Fahrer- oder Beifahrersitz und
nicht an den Sitzen im Fahrgastraum. Die Seitenverkleidung wird sonst beim
Vor- und Zurückklappen der Sitze beschädigt.Netzablage für Kleinteile
33)Sonderausstattung
Abb. 108 Kleiderbügel
am Vordersitz
Abb. 109 Ablagenetz an
den Sitzen der zweiten
Reihe
alhambra_aleman Seite 142 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

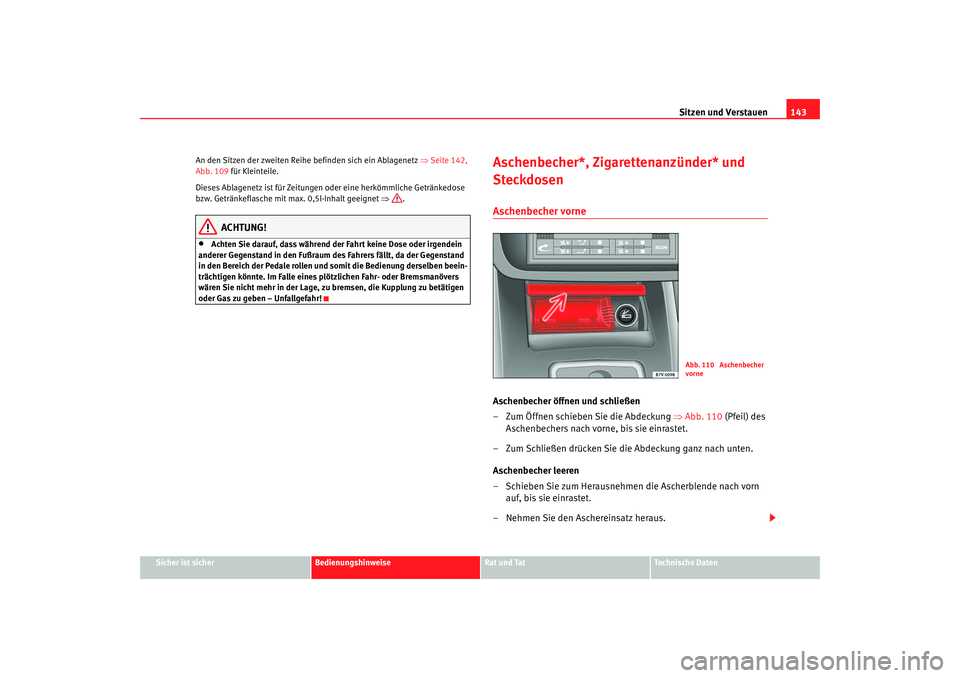

An den Sitzen der zweiten Reihe
befinden sich ein Ablagenetz ⇒Seite 142,
Abb. 109 für Kleinteile.
Dieses Ablagenetz ist für Zeitungen oder eine herkömmliche Getränkedose
bzw. Getränkeflasche mit max. 0,5l-Inhalt geeignet ⇒.
ACHTUNG!
•
Achten Sie darauf, dass während der Fahrt keine Dose oder irgendein
anderer Gegenstand in den Fußraum des Fahrers fällt, da der Gegenstand
in den Bereich der Pedale rollen und somit die Bedienung derselben beein-
trächtigen könnte. Im Falle eines plötzlichen Fahr- oder Bremsmanövers
wären Sie nicht mehr in der Lage, zu bremsen, die Kupplung zu betätigen
oder Gas zu geben – Unfallgefahr!
Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher vorneAschenbecher öffnen und schließen
– Zum Öffnen schieben Sie die Abdeckung ⇒Abb. 110 (Pfeil) des
Aschenbechers nach vorne, bis sie einrastet.
– Zum Schließen drücken Sie die Abdeckung ganz nach unten.
Aschenbecher leeren
– Schieben Sie zum Herausnehmen die Ascherblende nach vorn auf, bis sie einrastet.
– Nehmen Sie den Aschereinsatz heraus.
Abb. 110 Aschenbecher
vorne
alhambra_aleman Seite 143 Fr eitag, 14. Oktober 2005 11:52 11

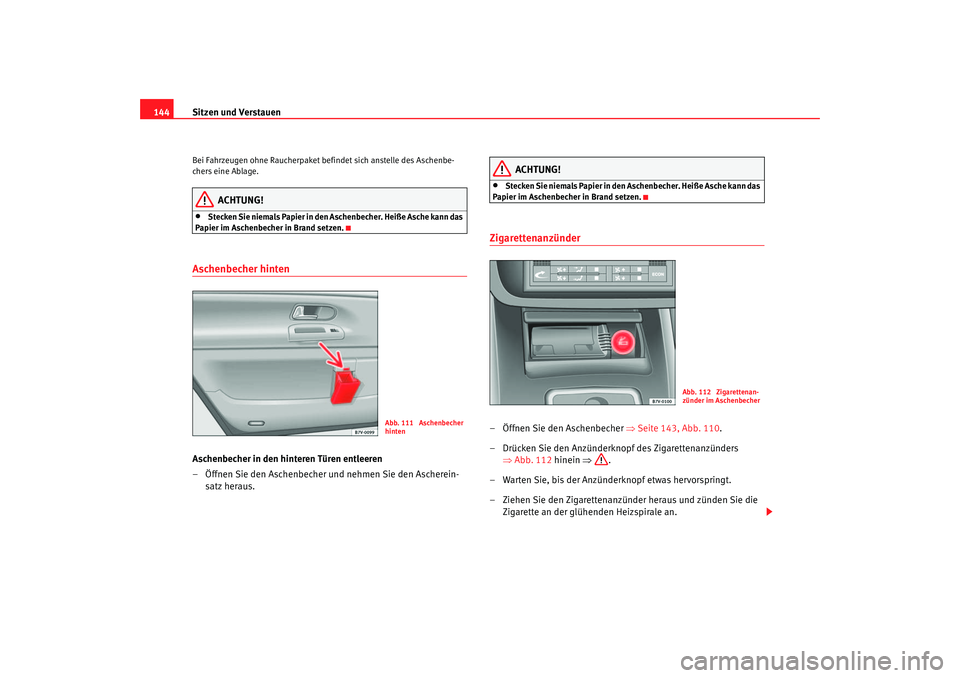

Sitzen und Verstauen
144Bei Fahrzeugen ohne Raucherpaket befindet sich anstelle des Aschenbe-
chers eine Ablage.
ACHTUNG!
•
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.
Aschenbecher hinten Aschenbecher in den hinteren Türen entleeren
– Öffnen Sie den Aschenbecher und nehmen Sie den Ascherein- satz heraus.
ACHTUNG!
•
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.
Zigarettenanzünder – Öffnen Sie den Aschenbecher ⇒Seite 143, Abb. 110 .
– Drücken Sie den Anzünderknopf des Zigarettenanzünders ⇒Abb. 112 hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
Abb. 111 Aschenbecher
hinten
Abb. 112 Zigarettenan-
zünder im Aschenbecher
alhambra_aleman Seite 144 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

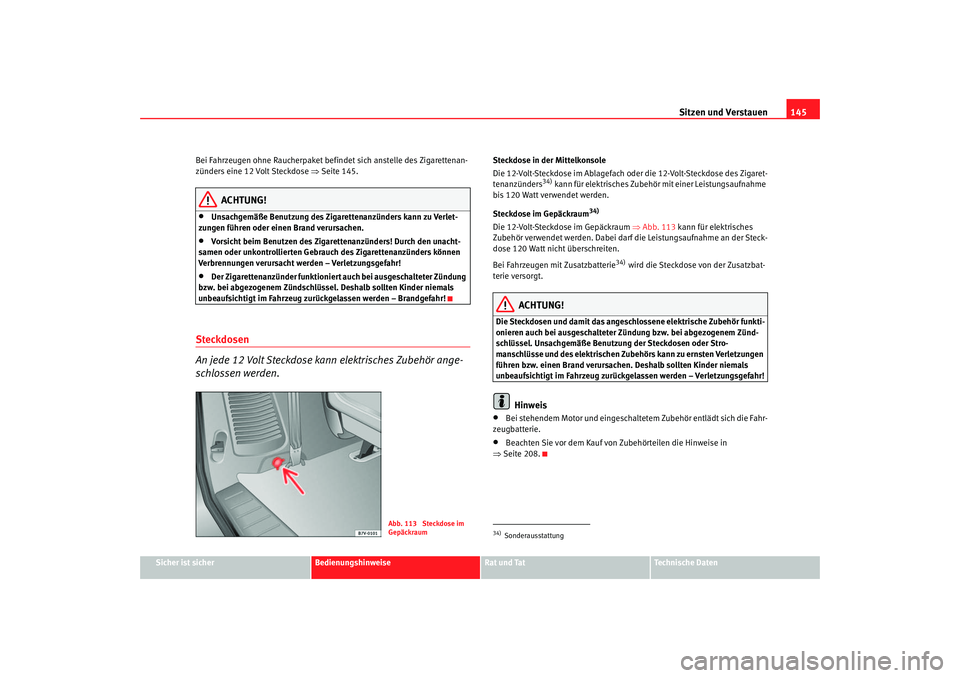

Bei Fahrzeugen ohne Raucherpaket befindet sich anstelle des Zigarettenan-
zünders eine 12 Volt Steckdose
⇒Seite 145.
ACHTUNG!
•
Unsachgemäße Benutzung des Zigarettenanzünders kann zu Verlet-
zungen führen oder einen Brand verursachen.
•
Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!
•
Der Zigarettenanzünder funktioniert auch bei ausgeschalteter Zündung
bzw. bei abgezogenem Zündschlüssel. Deshalb sollten Kinder niemals
unbeaufsichtigt im Fahrzeug zurückgelassen werden – Brandgefahr!
Steckdosen
An jede 12 Volt Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Steckdose in der Mittelkonsole
Die 12-Volt-Steckdose im Ablagefach oder die 12-Volt-Steckdose des Zigaret-
tenanzünders
34) kann für elektrisches Zubehör mit einer Leistungsaufnahme
bis 120 Watt verwendet werden.
Steckdose im Gepäckraum
34)
Die 12-Volt-Steckdose im Gepäckraum ⇒Abb. 113 kann für elektrisches
Zubehör verwendet werden. Dabei darf die Leistungsaufnahme an der Steck-
dose 120 Watt nicht überschreiten.
Bei Fahrzeugen mit Zusatzbatterie
34) wird die Steckdose von der Zusatzbat-
terie versorgt.
ACHTUNG!
Die Steckdosen und damit das angesc hlossene elektrische Zubehör funkti-
onieren auch bei ausgeschalteter Zündung bzw. bei abgezogenem Zünd-
schlüssel. Unsachgemäße Benutzung der Steckdosen oder Stro-
manschlüsse und des elektrischen Zubehörs kann zu ernsten Verletzungen
führen bzw. einen Brand verursachen. Deshalb sollten Kinder niemals
unbeaufsichtigt im Fahrzeug zurückgelassen werden – Verletzungsgefahr!
Hinweis
•
Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 208.
Abb. 113 Steckdose im
Gepäckraum
34)Sonderausstattung
alhambra_aleman Seite 145 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen

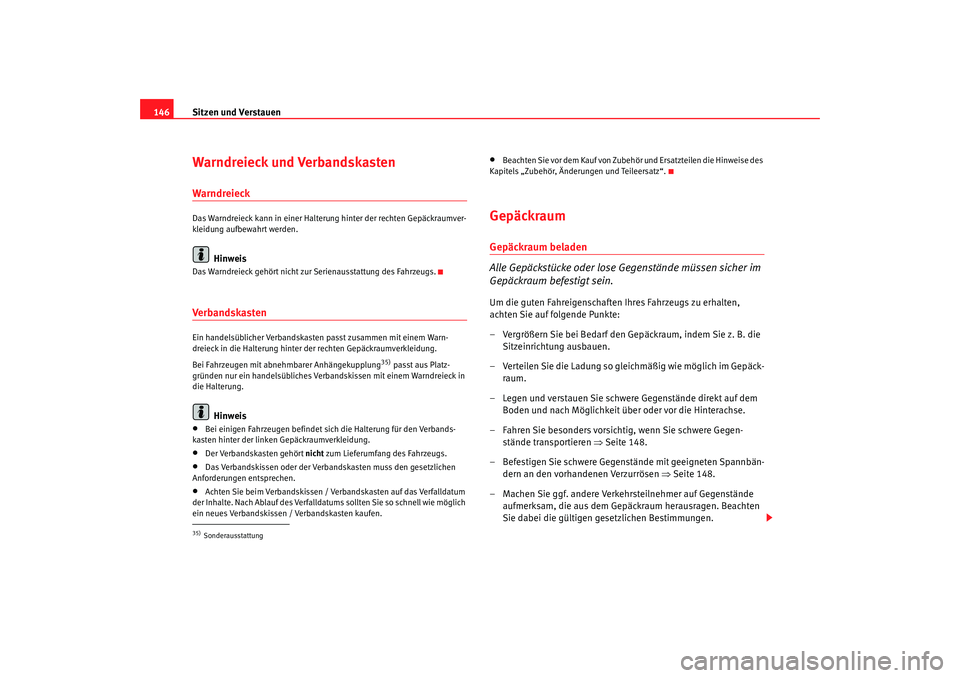

146Warndreieck und VerbandskastenWarndreieckDas Warndreieck kann in einer Halteru ng hinter der rechten Gepäckraumver-
kleidung aufbewahrt werden.
Hinweis
Das Warndreieck gehört nicht zur Serienausstattung des Fahrzeugs.VerbandskastenEin handelsüblicher Verbandskasten passt zusammen mit einem Warn-
dreieck in die Halterung hinter de r rechten Gepäckraumverkleidung.
Bei Fahrzeugen mit abnehmbarer Anhängekupplung
35) passt aus Platz-
gründen nur ein handelsübliches Verba ndskissen mit einem Warndreieck in
die Halterung.
Hinweis
•
Bei einigen Fahrzeugen befindet sich die Halterung für den Verbands-
kasten hinter der linken Gepäckraumverkleidung.
•
Der Verbandskasten gehört nicht zum Lieferumfang des Fahrzeugs.
•
Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.
•
Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldat ums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.
•
Beachten Sie vor dem Kauf von Zubehör und Ersatzteilen die Hinweise des
Kapi tels „Zubehör, Änderungen und Te ileersatz“.GepäckraumGepäckraum beladen
Alle Gepäckstücke oder lose Gegenstände müssen sicher im
Gepäckraum befestigt sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Vergrößern Sie bei Bedarf den Gepäckraum, indem Sie z. B. die
Sitzeinrichtung ausbauen.
– Verteilen Sie die Ladung so gleichmäßig wie möglich im Gepäck- raum.
– Legen und verstauen Sie schwere Gegenstände direkt auf dem Boden und nach Möglichkeit über oder vor die Hinterachse.
– Fahren Sie besonders vorsichtig, wenn Sie schwere Gegen- stände transportieren ⇒Seite 148.
– Befestigen Sie schwere Gegenstände mit geeigneten Spannbän- dern an den vorhandenen Verzurrösen ⇒Seite 148.
– Machen Sie ggf. andere Verkehrsteilnehmer auf Gegenstände aufmerksam, die aus dem Gepäckraum herausragen. Beachten
Sie dabei die gültigen gesetzlichen Bestimmungen.
35)Sonderausstattung
alhambra_aleman Seite 146 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

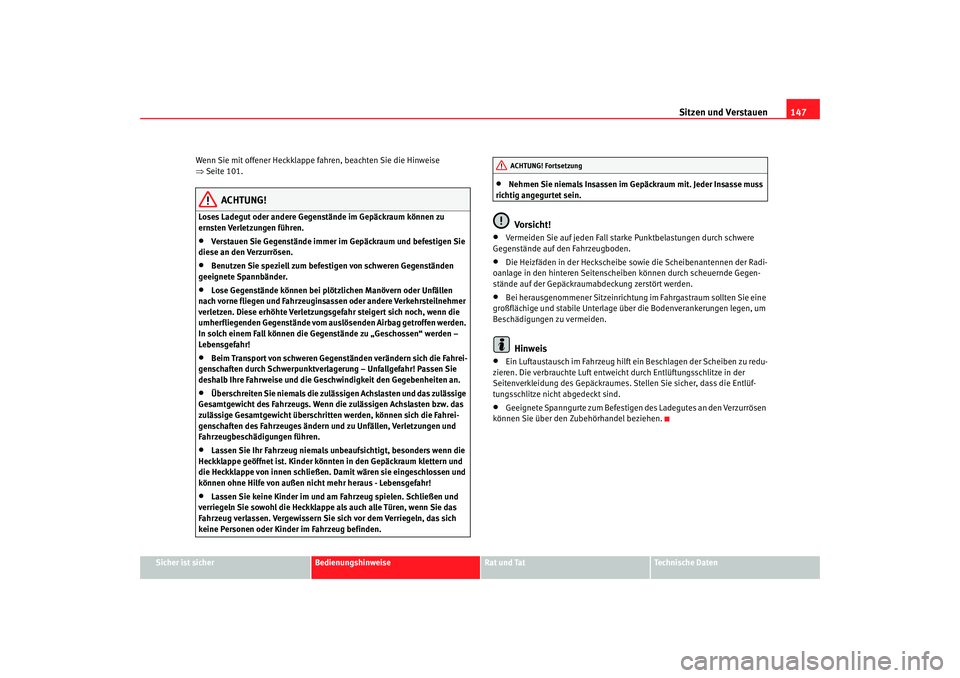

Wenn Sie mit offener Heckklappe fahren, beachten Sie die Hinweise
⇒
Seite 101.
ACHTUNG!
Loses Ladegut oder andere Gegenstände im Gepäckraum können zu
ernsten Verletzungen führen.•
Verstauen Sie Gegenstände immer im Gepäckraum und befestigen Sie
diese an den Verzurrösen.
•
Benutzen Sie speziell zum befestigen von schweren Gegenständen
geeignete Spannbänder.
•
Lose Gegenstände können bei plötzl ichen Manövern oder Unfällen
nach vorne fliegen und Fahrzeuginsassen oder andere Verkehrsteilnehmer
verletzen. Diese erhöhte Verletzungsgefahr steigert sich noch, wenn die
umherfliegenden Gegenstände vom auslösenden Airbag getroffen werden.
In solch einem Fall können die Gegenstände zu „Geschossen“ werden –
Lebensgefahr!
•
Beim Transport von schweren Gegenständen verändern sich die Fahrei-
genschaften durch Schwerpunktverlagerung – Unfallgefahr! Passen Sie
deshalb Ihre Fahrweise und die Geschwindigkeit den Gegebenheiten an.
•
Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht des Fahrzeugs. Wenn die zulässigen Achslasten bzw. das
zulässige Gesamtgewicht überschritten werden, können sich die Fahrei-
genschaften des Fahrzeuges ändern und zu Unfällen, Verletzungen und
Fahrzeugbeschädigungen führen.
•
Lassen Sie Ihr Fahrzeug niemals unbeaufsichtigt, besonders wenn die
Heckklappe geöffnet ist. Kinder könnten in den Gepäckraum klettern und
die Heckklappe von innen schließen. Damit wären sie eingeschlossen und
können ohne Hilfe von außen nicht mehr heraus - Lebensgefahr!
•
Lassen Sie keine Kinder im und am Fahrzeug spielen. Schließen und
verriegeln Sie sowohl die Heckklappe als auch alle Türen, wenn Sie das
Fahrzeug verlassen. Vergewissern Sie sich vor dem Verriegeln, das sich
keine Personen oder Kinder im Fahrzeug befinden.
•
Nehmen Sie niemals Insassen im Gepäckraum mit. Jeder Insasse muss
richtig angegurtet sein.Vorsicht!
•
Vermeiden Sie auf jeden Fall starke Punktbelastungen durch schwere
Gegenstände auf den Fahrzeugboden.
•
Die Heizfäden in der Heckscheibe sowie die Scheibenantennen der Radi-
oanlage in den hinteren Seitensche iben können durch scheuernde Gegen-
stände auf der Gepäckraumabdeckung zerstört werden.
•
Bei herausgenommener Sitzeinrichtung im Fahrgastraum sollten Sie eine
großflächige und stabile Unterlage über die Bodenverankerungen legen, um
Beschädigungen zu vermeiden.Hinweis
•
Ein Luftaustausch im Fahrzeug hilft ein Beschlagen der Scheiben zu redu-
zieren. Die verbrauchte Luft entweicht durch Entlüftungsschlitze in der
Seitenverkleidung des Gepäckraumes. Stellen Sie sicher, dass die Entlüf-
tungsschlitze nicht abgedeckt sind.
•
Geeignete Spanngurte zum Befestigen des Ladegutes an den Verzurrösen
können Sie über den Zubehörhandel beziehen.ACHTUNG! Fortsetzung
alhambra_aleman Seite 147 Fr eitag, 14. Oktober 2005 11:52 11

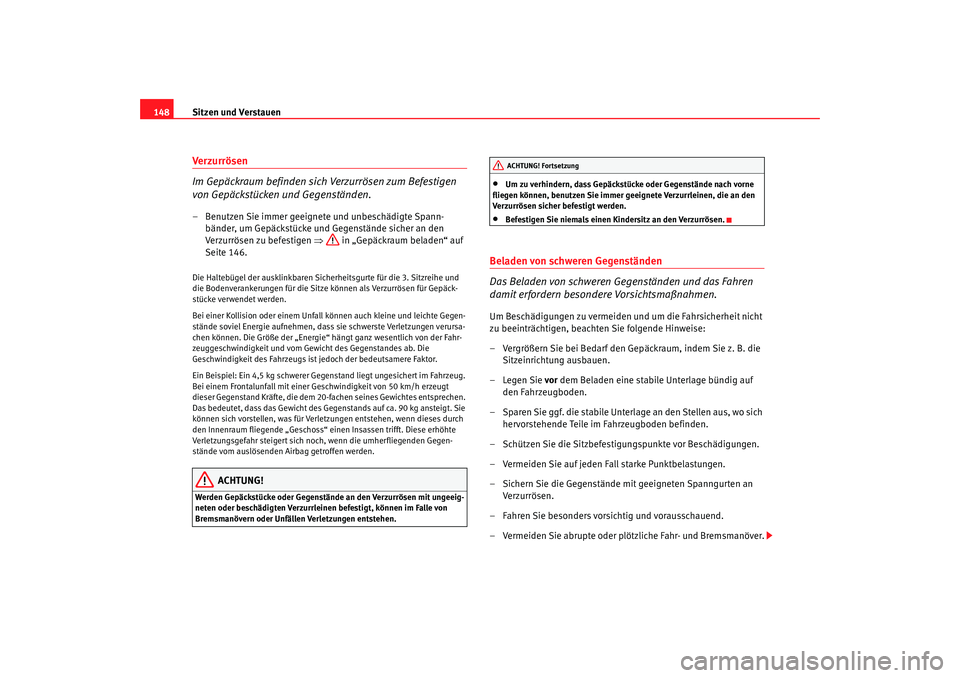

Sitzen und Verstauen
148Verzurrösen
Im Gepäckraum befinden sich Verzurrösen zum Befestigen
von Gepäckstücken und Gegenständen.– Benutzen Sie immer geeignete und unbeschädigte Spann-
bänder, um Gepäckstücke und Gegenstände sicher an den
Ver zur rös e n zu be fest i gen ⇒ in „Gepäckraum beladen“ auf
Seite 146.Die Haltebügel der ausklinkbaren Sicherheitsgurte für die 3. Sitzreihe und
die Bodenverankerungen für die Sitze können als Verzurrösen für Gepäck-
stücke verwendet werden.
Bei einer Kollision oder einem Unfall können auch kleine und leichte Gegen-
stände soviel Energie aufnehmen, dass sie schwerste Verletzungen verursa-
chen können. Die Größe der „Energie“ hängt ganz wesentlich von der Fahr-
zeuggeschwindigkeit und vom Gewicht des Gegenstandes ab. Die
Geschwindigkeit des Fahrzeugs ist jedoch der bedeutsamere Faktor.
Ein Beispiel: Ein 4,5 kg schwerer Gegenstand liegt ungesichert im Fahrzeug.
Bei einem Frontalunfall mit einer Geschwindigkeit von 50 km/h erzeugt
dieser Gegenstand Kräfte, die dem 20-fachen seines Gewichtes entsprechen.
Das bedeutet, dass das Gewicht des Gegenstands auf ca. 90 kg ansteigt. Sie
können sich vorstellen, was für Verlet zungen entstehen, wenn dieses durch
den Innenraum fliegende „Geschoss“ einen Insassen trifft. Diese erhöhte
Verletzungsgefahr steigert sich noch, wenn die umherfliegenden Gegen-
stände vom auslösenden Airbag getroffen werden.
ACHTUNG!
Werden Gepäckstücke oder Gegenstände an den Verzurrösen mit ungeeig-
neten oder beschädigten Verzurrleinen befestigt, können im Falle von
Bremsmanövern oder Unfällen Verletzungen entstehen.
•
Um zu verhindern, dass Gepäckstücke oder Gegenstände nach vorne
fliegen können, benutzen Sie immer geeignete Verzurrleinen, die an den
Verzurrösen sicher befestigt werden.
•
Befestigen Sie niemals einen Kindersitz an den Verzurrösen.
Beladen von schweren Gegenständen
Das Beladen von schweren Gegenständen und das Fahren
damit erfordern besondere Vorsichtsmaßnahmen.Um Beschädigungen zu vermeiden und um die Fahrsicherheit nicht
zu beeinträchtigen, beachten Sie folgende Hinweise:
– Vergrößern Sie bei Bedarf den Gepäckraum, indem Sie z. B. die Sitzeinrichtung ausbauen.
– Legen Sie vor dem Beladen eine stabile Unterlage bündig auf
den Fahrzeugboden.
– Sparen Sie ggf. die stabile Unterlage an den Stellen aus, wo sich hervorstehende Teile im Fahrzeugboden befinden.
– Schützen Sie die Sitzbefestigungspunkte vor Beschädigungen.
– Vermeiden Sie auf jeden Fall starke Punktbelastungen.
– Sichern Sie die Gegenstände mit geeigneten Spanngurten an Verzurrösen.
– Fahren Sie besonders vorsichtig und vorausschauend.
– Vermeiden Sie abrupte oder plötzliche Fahr- und Bremsmanöver.
ACHTUNG! Fortsetzung
alhambra_aleman Seite 148 Fr eitag, 14. Oktober 2005 11:52 11
