Licht und Sicht119
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

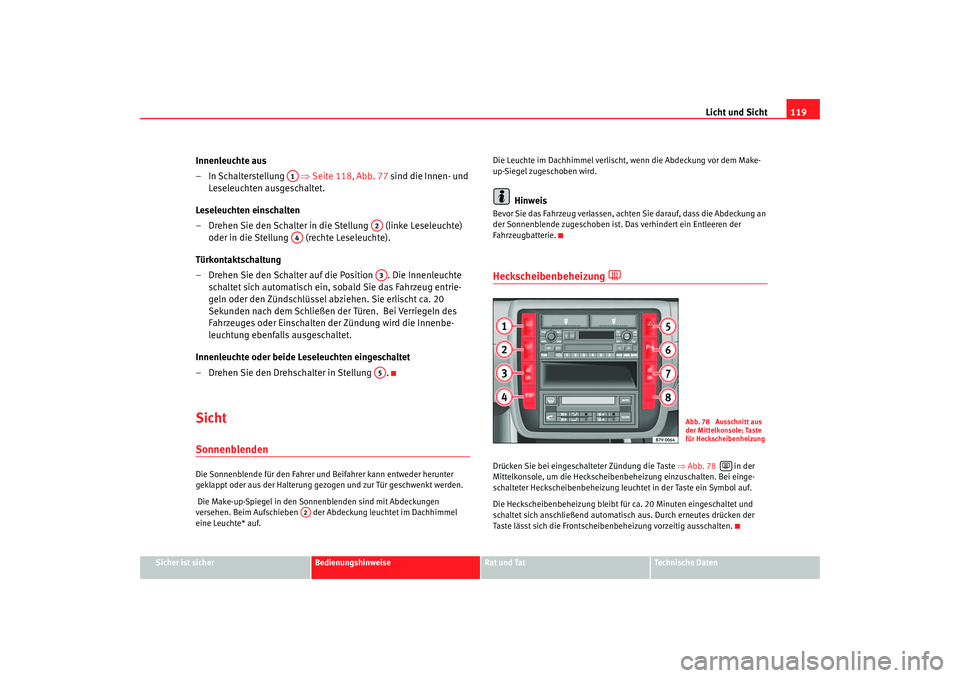

Innenleuchte aus
– In Schalterstellung ⇒ Seite 118, Abb. 77 sind die Innen- und
Leseleuchten ausgeschaltet.
Leseleuchten einschalten
– Drehen Sie den Schalter in die Stellung (linke Leseleuchte) oder in die Stellung (rechte Leseleuchte).
Türkontaktschaltung
– Drehen Sie den Schalter auf die Position . Die Innenleuchte schaltet sich automatisch ein, sobald Sie das Fahrzeug entrie-
geln oder den Zündschlüssel abziehen. Sie erlischt ca. 20
Sekunden nach dem Schließen der Türen. Bei Verriegeln des
Fahrzeuges oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte oder beide Leseleuchten eingeschaltet
– Drehen Sie den Drehschalter in Stellung .SichtSonnenblendenDie Sonnenblende für den Fahrer und Beifahrer kann entweder herunter
geklappt oder aus der Halterung gezogen und zur Tür geschwenkt werden.
Die Make-up-Spiegel in den Sonnenblenden sind mit Abdeckungen
versehen. Beim Aufschie ben der Abdeckung leuchtet im Dachhimmel
eine Leuchte* auf. Die Leuchte im Dachhimmel verlischt, wenn die Abdeckung vor dem Make-
up-Siegel zugeschoben wird.
Hinweis
Bevor Sie das Fahrzeug verlassen, achten Sie darauf, dass die Abdeckung an
der Sonnenblende zugeschoben ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Heckscheibenbeheizung

Drücken Sie bei eingeschalteter Zündung die Taste
⇒Abb. 78 in der
Mittelkonsole, um die Heckscheibenbe heizung einzuschalten. Bei einge-
schalteter Heckscheibenbeheizung leuchtet in der Taste ein Symbol auf.
Die Heckscheibenbeheizung bleibt für ca. 20 Minuten eingeschaltet und
schaltet sich anschließend automatisch aus. Durch erneutes drücken der
Taste lässt sich die Frontscheibenbeheizung vorzeitig ausschalten.
A1
A2
A4
A3A5
A2
Abb. 78 Ausschnitt aus
der Mittelkonsole: Taste
für Heckscheibenheizung

alhambra_aleman Seite 119 Fr eitag, 14. Oktober 2005 11:52 11

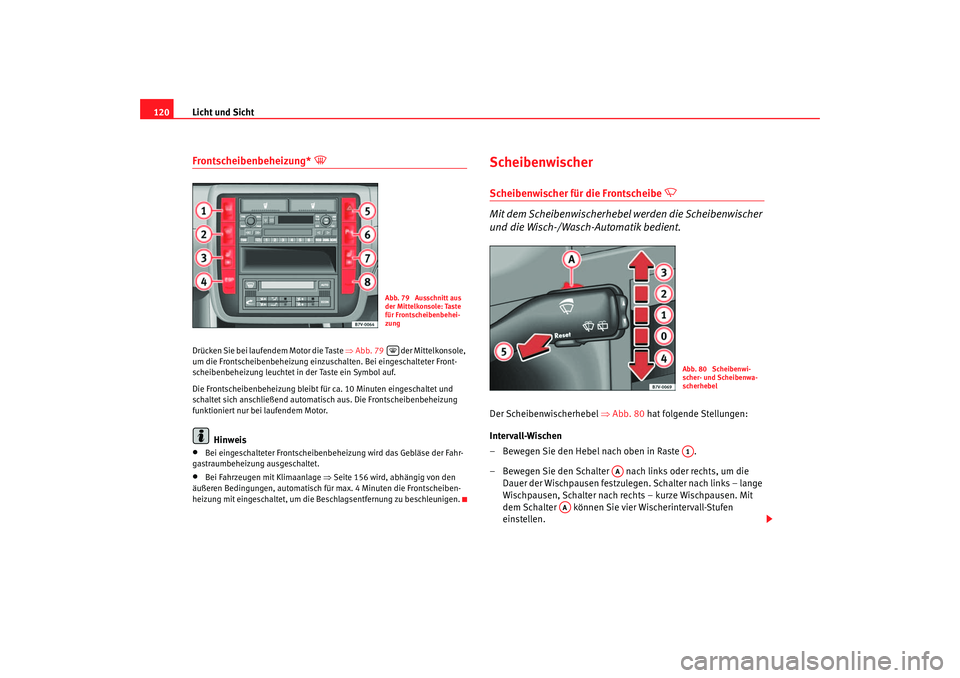

Licht und Sicht
120Frontscheibenbeheizung*

Drücken Sie bei laufendem Motor die Taste ⇒Abb. 79 der Mittelkonsole,
um die Frontscheibenbeheizung einzuschalten. Bei eingeschalteter Front-
scheibenbeheizung leuchtet in der Taste ein Symbol auf.
Die Frontscheibenbeheizun g bleibt für ca. 10 Minuten eingeschaltet und
schaltet sich anschließend automatisch aus. Die Frontscheibenbeheizung
funktioniert nur bei laufendem Motor.
Hinweis
•
Bei eingeschalteter Frontscheibenbeheizung wird das Gebläse der Fahr-
gastraumbeheizung ausgeschaltet.
•
Bei Fahrzeugen mit Klimaanlage ⇒Seite 156 wird, abhängig von den
äußeren Bedingungen, automatisch fü r max. 4 Minuten die Frontscheiben-
heizung mit eingeschaltet, um die Be schlagsentfernung zu beschleunigen.
ScheibenwischerScheibenwischer für die Frontscheibe


Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒ Abb. 80 hat folgende Stellungen:
Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste .
– Bewegen Sie den Schalter nach links oder rechts, um die Dauer der Wischpausen festzulegen. Schalter nach links – lange
Wischpausen, Schalter nach rechts – kurze Wischpausen. Mit
dem Schalter können Sie vier Wischerintervall-Stufen
einstellen.
Abb. 79 Ausschnitt aus
der Mittelkonsole: Taste
für Frontscheibenbehei-
zung
Abb. 80 Scheibenwi-
scher- und Scheibenwa-
scherhebelA1
AA
AA
alhambra_aleman Seite 120 Fr eitag, 14. Oktober 2005 11:52 11

Licht und Sicht121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

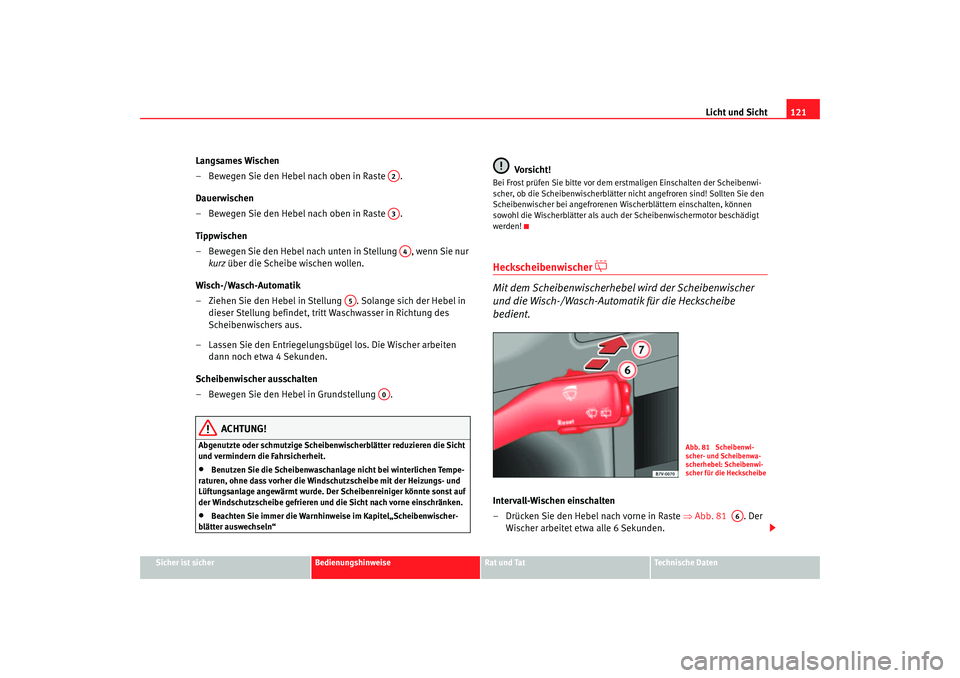

Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste .
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste .
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung , wenn Sie nur
kurz über die Scheibe wischen wollen.
Wisch-/Wasch-Automatik
– Ziehen Sie den Hebel in Stellung . Solange sich der Hebel in dieser Stellung befindet, tritt Waschwasser in Richtung des
Scheibenwischers aus.
– Lassen Sie den Entriegelungsbügel los. Die Wischer arbeiten dann noch etwa 4 Sekunden.
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
ACHTUNG!
Abgenutzte oder schmutzige Scheibenwi scherblätter reduzieren die Sicht
und vermindern die Fahrsicherheit.•
Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Lüftungsanlage angewärmt wurde. Der Scheibenreiniger könnte sonst auf
der Windschutzscheibe gefrieren und die Sicht nach vorne einschränken.
•
Beachten Sie immer die Warnhinweise im Kapitel„Scheibenwischer-
blätter auswechseln“
Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter nicht angefroren sind! Sollten Sie den
Scheibenwischer bei angefrorenen Wi scherblättern einschalten, können
sowohl die Wischerblätter als auch der Scheibenwischermotor beschädigt
werden!Heckscheibenwischer

Mit dem Scheibenwischerhebel wird der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 81 . Der
Wischer arbeitet etwa alle 6 Sekunden.
A2A3A4
A5
A0
Abb. 81 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Scheibenwi-
scher für die Heckscheibe
A6
alhambra_aleman Seite 121 Fr eitag, 14. Oktober 2005 11:52 11

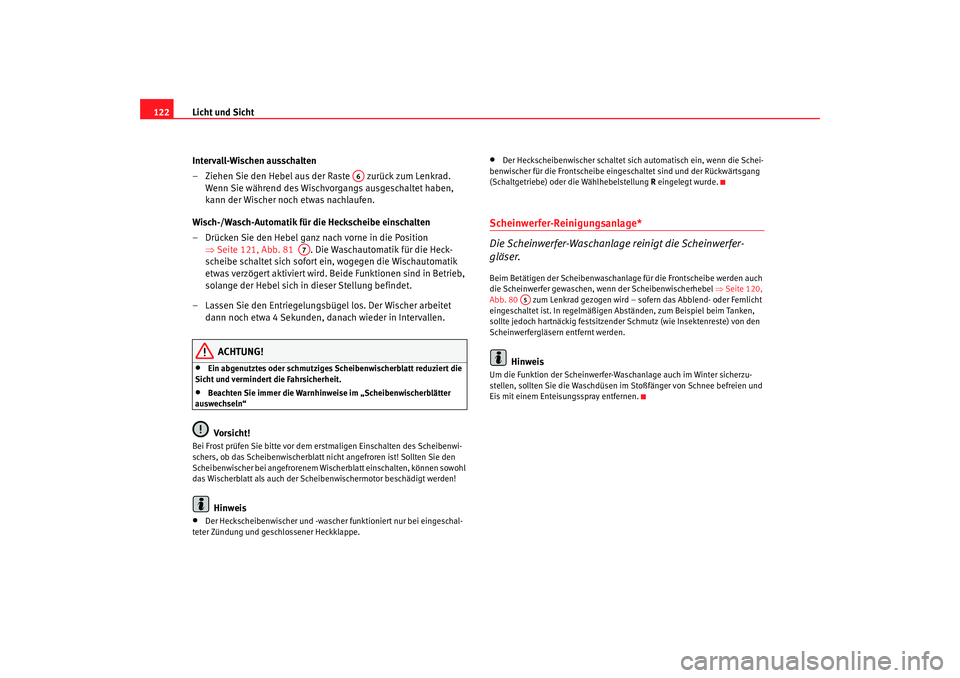

Licht und Sicht
122
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad. Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen.
Wisch-/Wasch-Automatik für die Heckscheibe einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position ⇒Seite 121, Abb. 81 . Die Waschautomatik für die Heck-
scheibe schaltet sich sofort ein, wogegen die Wischautomatik
etwas verzögert aktiviert wird. Beide Funktionen sind in Betrieb,
solange der Hebel sich in dieser Stellung befindet.
– Lassen Sie den Entriegelungsbügel los. Der Wischer arbeitet dann noch etwa 4 Sekunden, danach wieder in Intervallen.
ACHTUNG!
•
Ein abgenutztes oder schmutziges Sc heibenwischerblatt reduziert die
Sicht und vermindert die Fahrsicherheit.
•
Beachten Sie immer die Warnhinweise im „Scheibenwischerblätter
auswechseln“Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt nicht angefroren ist! Sollten Sie den
Scheibenwischer bei angefrorenem Wischerblatt einschalten, können sowohl
das Wischerblatt als auch der Scheibenwischermotor beschädigt werden!
Hinweis
•
Der Heckscheibenwischer und -wascher funktioniert nur bei eingeschal-
teter Zündung und geschlossener Heckklappe.
•
Der Heckscheibenwischer schaltet sich automatisch ein, wenn die Schei-
benwischer für die Frontscheibe eing eschaltet sind und der Rückwärtsgang
(Schaltgetriebe) oder die Wählhebelstellung R eingelegt wurde.
Scheinwerfer-Reinigungsanlage*
Die Scheinwerfer-Waschanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlage für die Frontscheibe werden auch
die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel ⇒Seite 120,
Abb. 80 zum Lenkrad gezogen wird – sofern das Abblend- oder Fernlicht
eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim Tanken,
sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste) von den
Scheinwerfergläsern entfernt werden.
Hinweis
Um die Funktion der Scheinwerfer-Waschanlage auch im Winter sicherzu-
stellen, sollten Sie die Waschdüsen im Stoßfänger von Schnee befreien und
Eis mit einem Enteisungsspray entfernen.
A6
A7
A5
alhambra_aleman Seite 122 Fr eitag, 14. Oktober 2005 11:52 11

Licht und Sicht123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

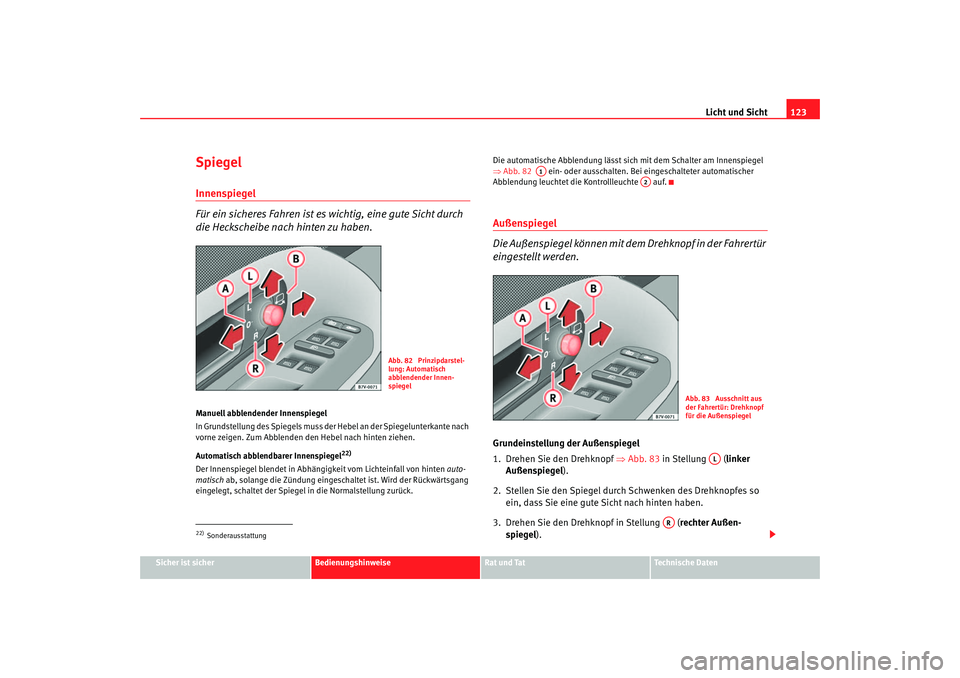

SpiegelInnenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendender Innenspiegel
In Grundstellung des Spiegels muss der Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.
Automatisch abblendbarer Innenspiegel
22)
Der Innenspiegel blendet in Abhängigkeit vom Lichteinfall von hinten auto-
matisch ab, solange die Zündung eingeschaltet ist. Wird der Rückwärtsgang
eingelegt, schaltet der Spiegel in die Normalstellung zurück. Die automatische Abblendung lässt sich mit dem Schalter am Innenspiegel
⇒
Abb. 82 ein- oder ausschalten. Bei eingeschalteter automatischer
Abblendung leuchtet die Kontrollleuchte auf.
Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Fahrertür
eingestellt werden.Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒Abb. 83 in Stellung ( linker
Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf in Stellung ( rechter Außen-
spiegel ).
22)Sonderausstattung
Abb. 82 Prinzipdarstel-
lung: Automatisch
abblendender Innen-
spiegel
A1
A2
Abb. 83 Ausschnitt aus
der Fahrertür: Drehknopf
für die Außenspiegel
AL
AR
alhambra_aleman Seite 123 Fr eitag, 14. Oktober 2005 11:52 11

Licht und Sicht
124

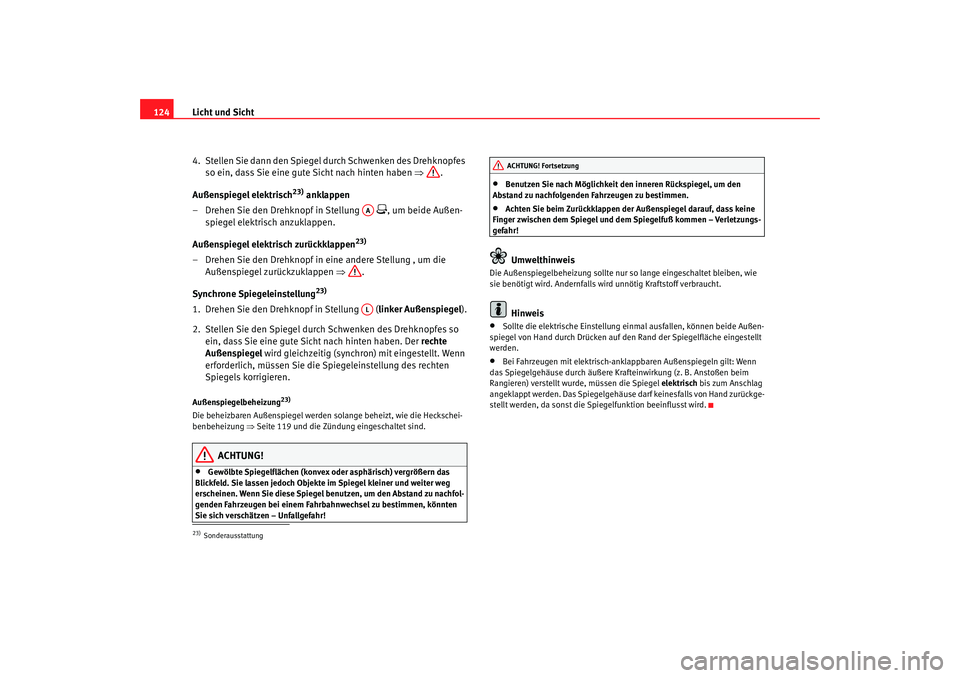

4. Stellen Sie dann den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒.
Außenspiegel elektrisch
23)
anklappen
– Drehen Sie den Drehknopf in Stellung
, um beide Außen-
spiegel elektrisch anzuklappen.
Außenspiegel elektrisch zurückklappen
23)
– Drehen Sie den Drehknopf in eine andere Stellung , um die Außenspiegel zurückzuklappen ⇒.
Synchrone Spiegeleinstellung
23)
1. Drehen Sie den Drehknopf in Stellung ( linker Außenspiegel).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt. Wenn
erforderlich, müssen Sie die Spiegeleinstellung des rechten
Spiegels korrigieren.Außenspiegelbeheizung
23)
Die beheizbaren Außenspiegel werden solange beheizt, wie die Heckschei-
benbeheizung ⇒ Seite 119 und die Zündung eingeschaltet sind.
ACHTUNG!
•
Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg
erscheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!
•
Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den
Abstand zu nachfolgenden Fahrzeugen zu bestimmen.
•
Achten Sie beim Zurückklappen der Außenspiegel darauf, dass keine
Finger zwischen dem Spiegel und dem Spiegelfuß kommen – Verletzungs-
gefahr!Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wird unnötig Kraftstoff verbraucht.
Hinweis
•
Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf den Rand der Spiegelfläche eingestellt
werden.
•
Bei Fahrzeugen mit elektrisch-ankla ppbaren Außenspiegeln gilt: Wenn
das Spiegelgehäuse durch äußere Krafteinwirkung (z. B. Anstoßen beim
Rangieren) verstellt wurd e, müssen die Spiegel elektrisch bis zum Anschlag
angeklappt werden. Das Spiegelgehäuse darf keinesfalls von Hand zurückge-
stellt werden, da sonst die Spiegelfunktion beeinflusst wird.
23)Sonderausstattung
AAAL
ACHTUNG! Fortsetzung
alhambra_aleman Seite 124 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

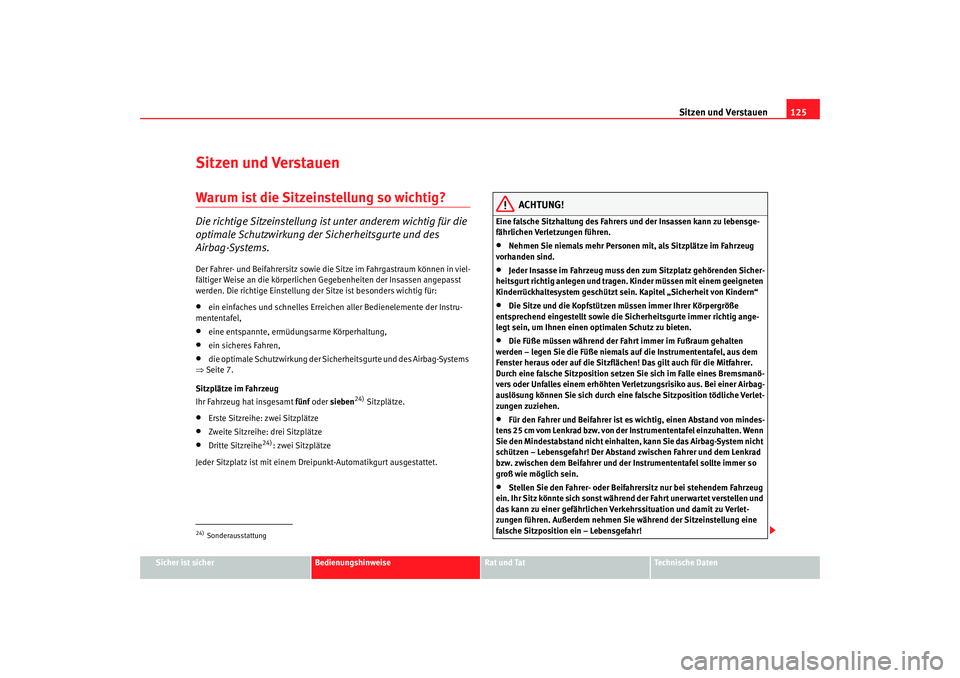

Sitzen und VerstauenWarum ist die Sitzeinstellung so wichtig?Die richtige Sitzeinstellung ist unter anderem wichtig für die
optimale Schutzwirkung der Sicherheitsgurte und des
Airbag-Systems.Der Fahrer- und Beifahrersitz sowie die Sitze im Fahrgastraum können in viel-
fältiger Weise an die körperlichen Gegebenheiten der Insassen angepasst
werden. Die richtige Einstellung de r Sitze ist besonders wichtig für:•
ein einfaches und schnelles Erreichen aller Bedieneleme nte der Instru-
mententafel,
•
eine entspannte, ermüdu ngsarme Körperhaltung,
•
ein sicheres Fahren,
•
die optimale Schutzwirkung der Sicher heitsgurte und des Airbag-Systems
⇒ Seite 7.
Sitzplätze im Fahrzeug
Ihr Fahrzeug hat insgesamt fünf oder sieben
24) Sitzplätze.
•
Erste Sitzreihe: zwei Sitzplätze
•
Zweite Sitzreihe: drei Sitzplätze
•
Dritte Sitzreihe
24): zwei Sitzplätze
Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausgestattet.
ACHTUNG!
Eine falsche Sitzhaltung des Fahrers und der Insassen kann zu lebensge-
fährlichen Verletzungen führen.•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Ki nder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein . Kapitel „Sicherheit von Kindern“
•
Die Sitze und die Kopfstützen müssen immer Ihrer Körpergröße
entsprechend eingestellt sowie die Sicherheitsgurte immer richtig ange-
legt sein, um Ihnen einen optimalen Schutz zu bieten.
•
Die Füße müssen während der Fahrt immer im Fußraum gehalten
werden – legen Sie die Füße niemals auf die Instrumententafel, aus dem
Fenster heraus oder auf die Sitzflächen! Das gilt auch für die Mitfahrer.
Durch eine falsche Sitzposition setzen Sie sich im Falle eines Bremsmanö-
vers oder Unfalles einem erhöhten Verletzungsrisiko aus. Bei einer Airbag-
auslösung können Sie sich durch eine fa lsche Sitzposition tödliche Verlet-
zungen zuziehen.
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, kann Sie das Airbag-System nicht
schützen – Lebensgefahr! Der Abstand zwischen Fahrer und dem Lenkrad
bzw. zwischen dem Beifahrer und der Instrumententafel sollte immer so
groß wie möglich sein.
•
Stellen Sie den Fahrer- oder Beifah rersitz nur bei stehendem Fahrzeug
ein. Ihr Sitz könnte sich sonst während der Fahrt unerwartet verstellen und
das kann zu einer gefährlichen Verkehrssituation und damit zu Verlet-
zungen führen. Außerdem nehmen Sie während der Sitzeinstellung eine
falsche Sitzposition ein – Lebensgefahr!
24)Sonderausstattung
alhambra_aleman Seite 125 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen
126•
Für das Installieren eines Kindersitzes auf dem Beifahrersitz gelten
ganz besondere Vorschriften. Beachten Sie beim Einbau eines Kindersitzes
unbedingt die Warnhinweise im K apitel„Sicherheit von Kindern“.
•
Die Sitze in der dritten Sitzreihe dürfen aus Sicherheitsgründen nur bei
ausgebauter Gepäckraumabdeckung benutzt werden.

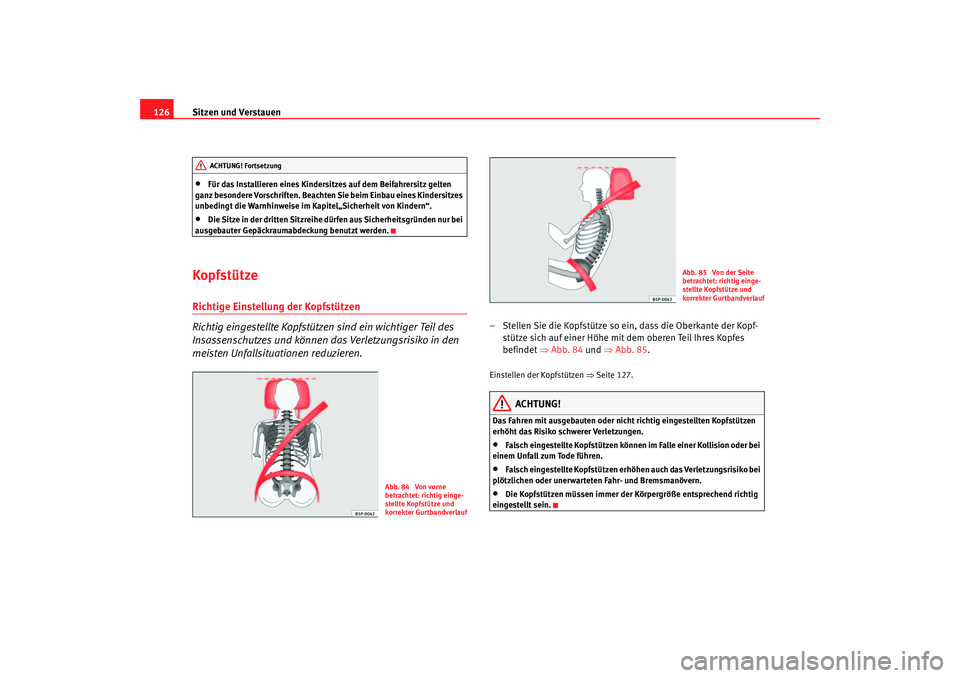

KopfstützeRichtige Einstellung der Kopfstützen
Richtig eingestellte Kopfstützen sind ein wichtiger Teil des
Insassenschutzes und können das Verletzungsrisiko in den
meisten Unfallsituationen reduzieren.
– Stellen Sie die Kopfstütze so ein, dass die Oberkante der Kopf- stütze sich auf einer Höhe mit dem oberen Teil Ihres Kopfes
befindet ⇒Abb. 84 und ⇒Abb. 85 .Einstellen der Kopfstützen ⇒Seite 127.
ACHTUNG!
Das Fahren mit ausgebauten oder nicht richtig eingestellten Kopfstützen
erhöht das Risiko schwerer Verletzungen.•
Falsch eingestellte Kopfstützen können im Falle einer Kollision oder bei
einem Unfall zum Tode führen.
•
Falsch eingestellte Kopfstützen erhöhen auch das Verletzungsrisiko bei
plötzlichen oder unerwarteten Fahr- und Bremsmanövern.
•
Die Kopfstützen müssen immer der Körpergröße entsprechend richtig
eingestellt sein.
ACHTUNG! Fortsetzung
Abb. 84 Von vorne
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
Abb. 85 Von der Seite
betrachtet: richtig einge-
stellte Kopfstütze und
korrekter Gurtbandverlau
f
alhambra_aleman Seite 126 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

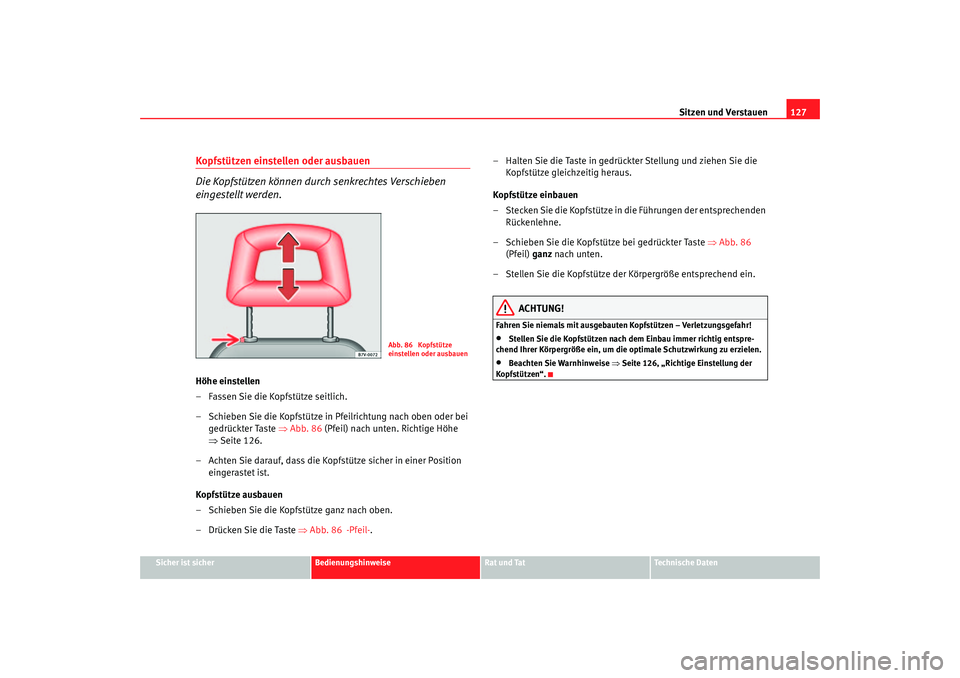

Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen
– Fassen Sie die Kopfstütze seitlich.
– Schieben Sie die Kopfstütze in Pfeilrichtung nach oben oder bei
gedrückter Taste ⇒Abb. 86 (Pfeil) nach unten. Richtige Höhe
⇒ Seite 126.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 86 -Pfeil- . – Halten Sie die Taste in gedrückter Stellung und ziehen Sie die
Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze bei gedrückter Taste ⇒ Abb. 86
(Pfeil) ganz nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein.
ACHTUNG!
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend Ihrer Körpergröße ein, um die optimale Schutzwirkung zu erzielen.
•
Beachten Sie Warnhinweise ⇒Seite 126, „Richtige Einstellung der
Kopfstützen“.
Abb. 86 Kopfstütze
einstellen oder ausbauen
alhambra_aleman Seite 127 Fr eitag, 14. Oktober 2005 11:52 11

Sitzen und Verstauen

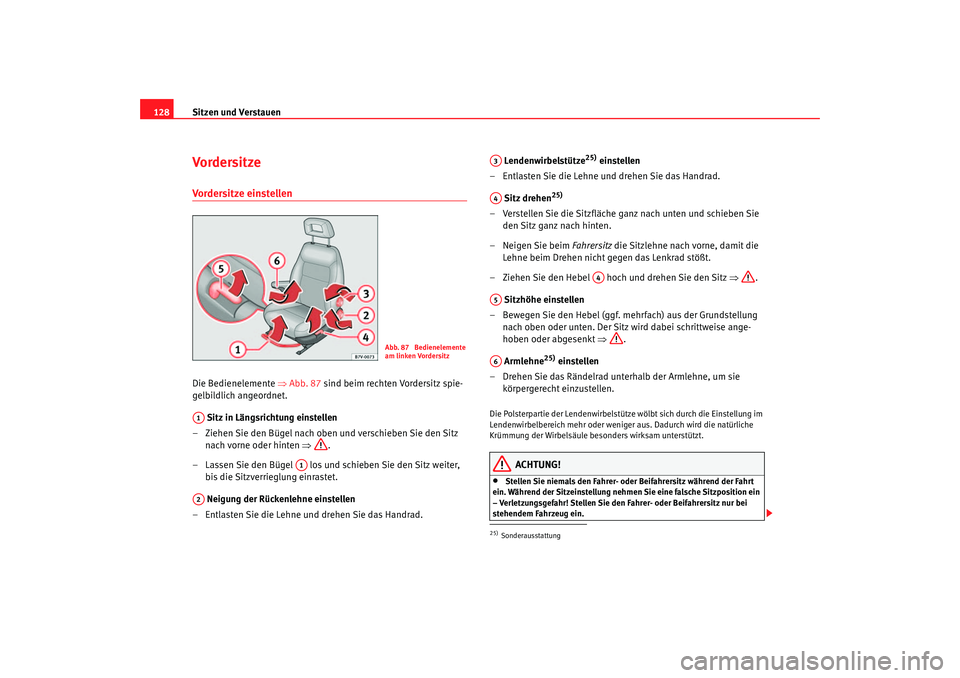

128VordersitzeVordersitze einstellen Die Bedienelemente ⇒Abb. 87 sind beim rechten Vordersitz spie-
gelbildlich angeordnet.
Sitz in Längsrichtung einstellen
– Ziehen Sie den Bügel nach oben und verschieben Sie den Sitz nach vorne oder hinten ⇒.
– Lassen Sie den Bügel los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad. Lendenwirbelstütze
25)
einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Sitz drehen
25)
– Verstellen Sie die Sitzfläche ganz nach unten und schieben Sie den Sitz ganz nach hinten.
–Neigen Sie beim Fahrersitz die Sitzlehne nach vorne, damit die
Lehne beim Drehen nicht gegen das Lenkrad stößt.
– Ziehen Sie den Hebel hoch und drehen Sie den Sitz ⇒.
Sitzhöhe einstellen
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt ⇒.
Armlehne
25)
einstellen
– Drehen Sie das Rändelrad unterhalb der Armlehne, um sie körpergerecht einzustellen.
Die Polsterpartie der Lendenwirbelstütze wölbt sich durch die Einstellung im
Lendenwirbelbereich mehr oder weniger aus. Dadurch wird die natürliche
Krümmung der Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Verletzungsgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
Abb. 87 Bedienelemente
am linken Vordersitz
A1
A1
A2
25)SonderausstattungA3A4
A4
A5A6
alhambra_aleman Seite 128 Fr eitag, 14. Oktober 2005 11:52 11
