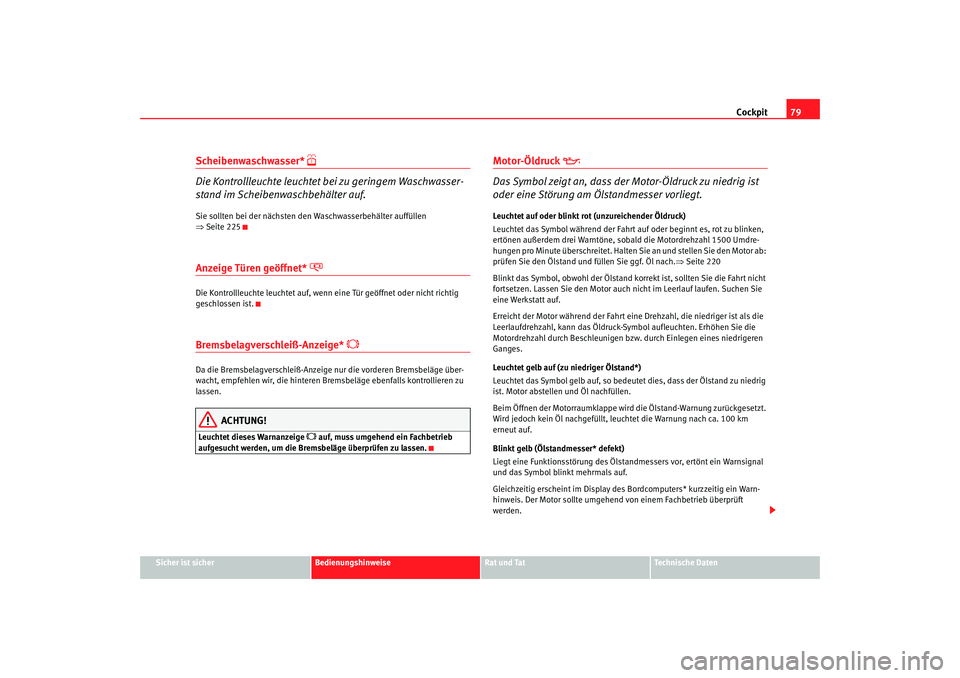

Cockpit79
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

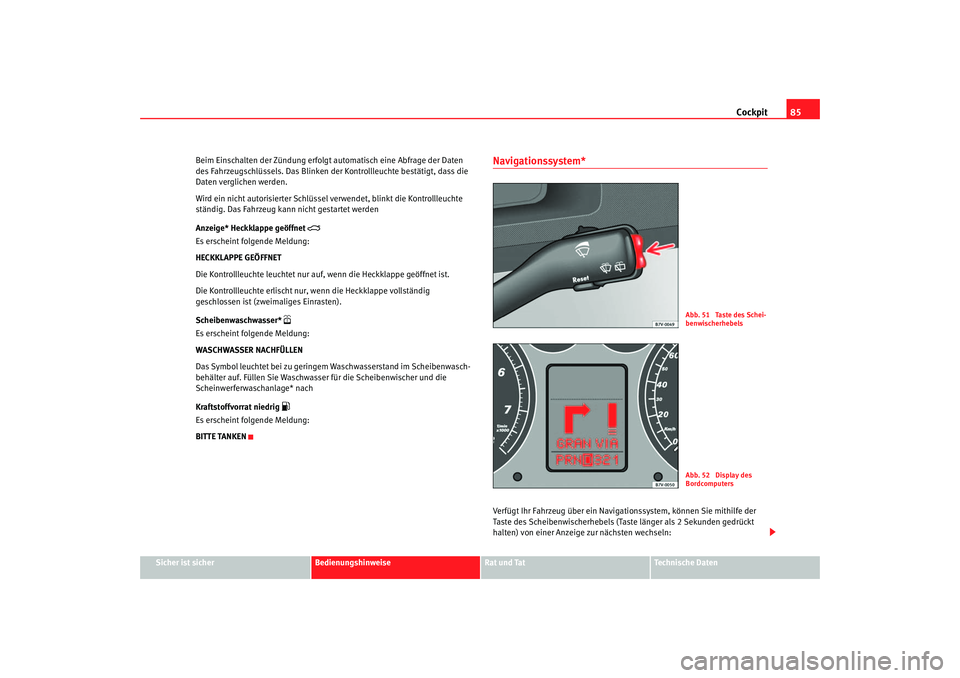

Scheibenwaschwasser*
Die Kontrollleuchte leuchtet bei zu geringem Waschwasser-
stand im Scheibenwaschbehälter auf.Sie sollten bei der nächsten de n Waschwasserbehälter auffüllen
⇒ Seite 225Anzeige Türen geöffnet*
Die Kontrollleuchte leuchtet auf, wenn eine Tür geöffnet oder nicht richtig
geschlossen ist.Bremsbelagverschleiß-Anzeige*
Da die Bremsbelagverschleiß-Anzeige nur die vorderen Bremsbeläge über-
wacht, empfehlen wir, die hinteren Bremsbeläge ebenfalls kontrollieren zu
lassen.
ACHTUNG!
Leuchtet dieses Warnanzeige
auf, muss umgehend ein Fachbetrieb
aufgesucht werden, um die Bremsbeläge überprüfen zu lassen.

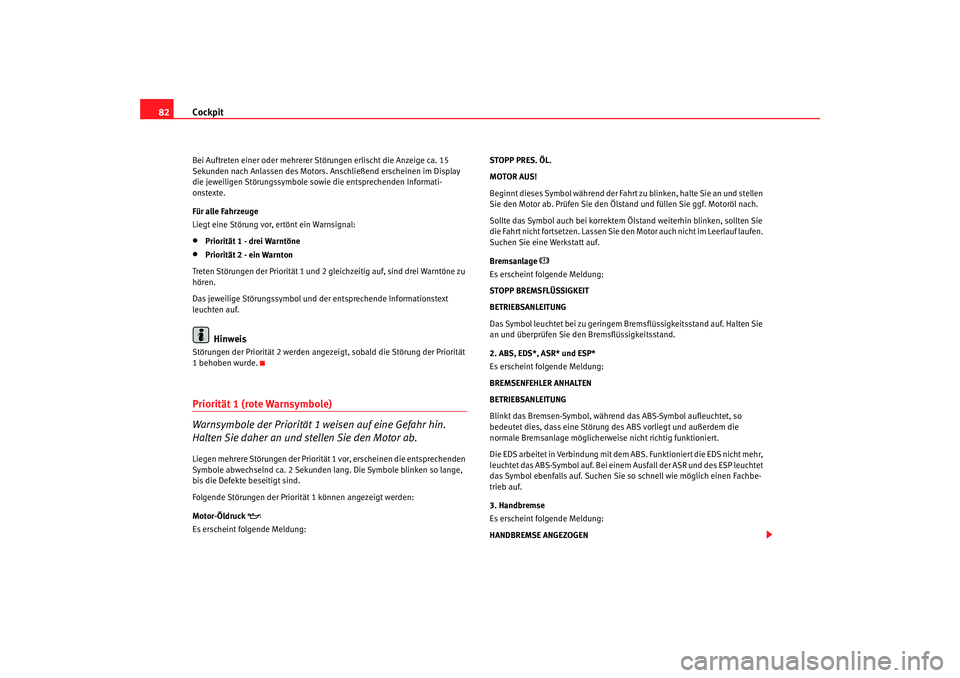

Motor-Öldruck
Das Symbol zeigt an, dass der Motor-Öldruck zu niedrig ist
oder eine Störung am Ölstandmesser vorliegt.Leuchtet auf oder blinkt rot (unzureichender Öldruck)
Leuchtet das Symbol während der Fahrt auf oder beginnt es, rot zu blinken,
ertönen außerdem drei Warntöne, so bald die Motordrehzahl 1500 Umdre-
hungen pro Minute überschreitet. Halten Sie an und stellen Sie den Motor ab:
prüfen Sie den Ölstand und füllen Sie ggf. Öl nach. ⇒Seite 220
Blinkt das Symbol, obwohl der Ölstand korrekt ist, sollten Sie die Fahrt nicht
fortsetzen. Lassen Sie den Motor auch nicht im Leerlauf laufen. Suchen Sie
eine Werkstatt auf.
Erreicht der Motor während der Fahrt eine Drehzahl, die niedriger ist als die
Leerlaufdrehzahl, kann das Öldruck- Symbol aufleuchten. Erhöhen Sie die
Motordrehzahl durch Beschleunigen bzw. durch Einlegen eines niedrigeren
Ganges.
Leuchtet gelb auf (zu niedriger Ölstand*)
Leuchtet das Symbol gelb auf, so bedeutet dies, dass der Ölstand zu niedrig
ist. Motor abstellen und Öl nachfüllen.
Beim Öffnen der Motorraumklappe wird die Ölstand-Warnung zurückgesetzt.
Wird jedoch kein Öl nachgefüllt, leuchtet die Warnung nach ca. 100 km
erneut auf.
Blinkt gelb (Ölstandmesser* defekt)
Liegt eine Funktionsstörung des Ölstandmessers vor, ertönt ein Warnsignal
und das Symbol blinkt mehrmals auf.
Gleichzeitig erscheint im Display des Bordcomputers* kurzzeitig ein Warn-
hinweis. Der Motor sollte umgehend von einem Fachbetrieb überprüft
werden.
alhambra_aleman Seite 79 Freitag, 14. Oktober 2005 11:52 11
