Seat Alhambra 2006 Betriebsanleitung (in German)

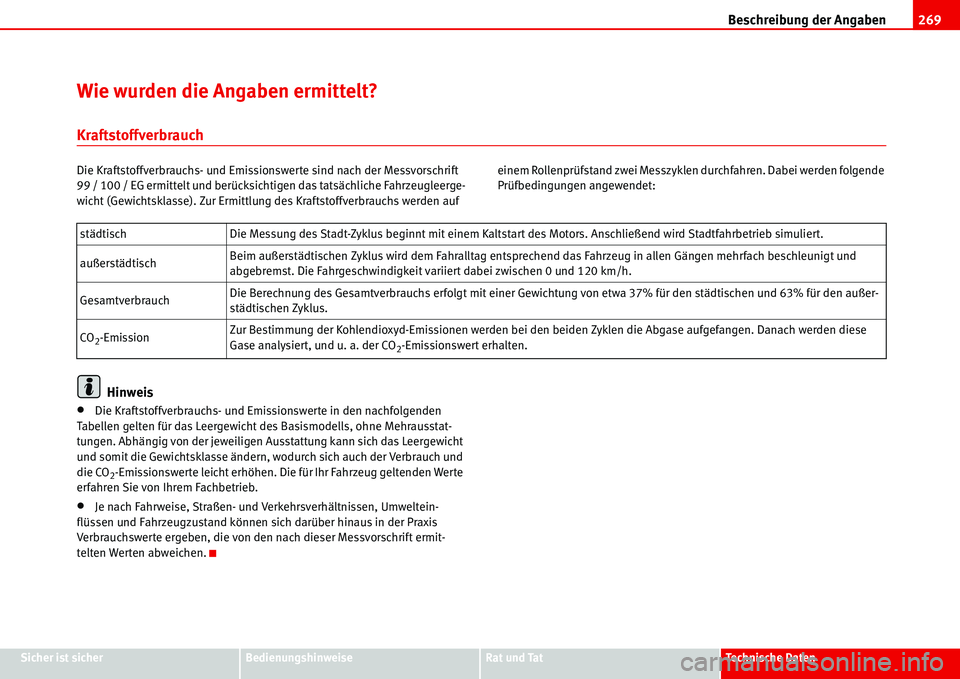

Beschreibung der Angaben269
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Wie wurden die Angaben ermittelt?
Kraftstoffverbrauch
Die Kraftstoffverbrauchs- und Emissionswerte sind nach der Messvorschrift
99 / 100 / EG ermittelt und berücksichtigen das tatsächliche Fahrzeugleerge-
wicht (Gewichtsklasse). Zur Ermittlung des Kraftstoffverbrauchs werden auf einem Rollenprüfstand zwei Messzyklen durchfahren. Dabei werden folgende
Prüfbedingungen angewendet:
Hinweis
•Die Kraftstoffverbrauchs- und Emissionswerte in den nachfolgenden
Tabellen gelten für das Leergewicht des Basismodells, ohne Mehrausstat-
tungen. Abhängig von der jeweiligen Ausstattung kann sich das Leergewicht
und somit die Gewichtsklasse ändern, wodurch sich auch der Verbrauch und
die CO
2-Emissionswerte leicht erhöhen. Die für Ihr Fahrzeug geltenden Werte
erfahren Sie von Ihrem Fachbetrieb.
•Je nach Fahrweise, Straßen- und Verkehrsverhältnissen, Umweltein-
flüssen und Fahrzeugzustand können sich darüber hinaus in der Praxis
Verbrauchswerte ergeben, die von den nach dieser Messvorschrift ermit-
telten Werten abweichen.städtisch Die Messung des Stadt-Zyklus beginnt mit einem Kaltstart des Motors. Anschließend wird Stadtfahrbetrieb simuliert.
außerstädtischBeim außerstädtischen Zyklus wird dem Fahralltag entsprechend das Fahrzeug in allen Gängen mehrfach beschleunigt und
abgebremst. Die Fahrgeschwindigkeit variiert dabei zwischen 0 und 120 km/h.
GesamtverbrauchDie Berechnung des Gesamtverbrauchs erfolgt mit einer Gewichtung von etwa 37% für den städtischen und 63% für den außer-
städtischen Zyklus.
CO
2-EmissionZur Bestimmung der Kohlendioxyd-Emissionen werden bei den beiden Zyklen die Abgase aufgefangen. Danach werden diese
Gase analysiert, und u. a. der CO2-Emissionswert erhalten.

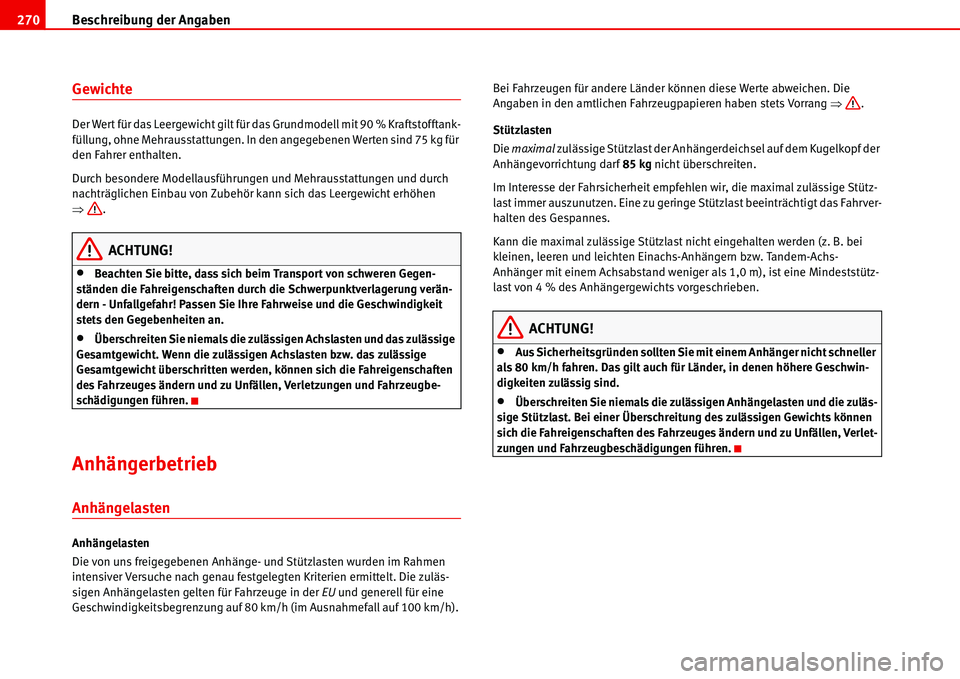

Beschreibung der Angaben 270
Gewichte
Der Wert für das Leergewicht gilt für das Grundmodell mit 90 % Kraftstofftank-
füllung, ohne Mehrausstattungen. In den angegebenen Werten sind 75 kg für
den Fahrer enthalten.
Durch besondere Modellausführungen und Mehrausstattungen und durch
nachträglichen Einbau von Zubehör kann sich das Leergewicht erhöhen
Ÿ.
ACHTUNG!
•Beachten Sie bitte, dass sich beim Transport von schweren Gegen-
ständen die Fahreigenschaften durch die Schwerpunktverlagerung verän-
dern - Unfallgefahr! Passen Sie Ihre Fahrweise und die Geschwindigkeit
stets den Gegebenheiten an.
•Überschreiten Sie niemals die zulässigen Achslasten und das zulässige
Gesamtgewicht. Wenn die zulässigen Achslasten bzw. das zulässige
Gesamtgewicht überschritten werden, können sich die Fahreigenschaften
des Fahrzeuges ändern und zu Unfällen, Verletzungen und Fahrzeugbe-
schädigungen führen.
Anhängerbetrieb
Anhängelasten
Anhängelasten
Die von uns freigegebenen Anhänge- und Stützlasten wurden im Rahmen
intensiver Versuche nach genau festgelegten Kriterien ermittelt. Die zuläs-
sigen Anhängelasten gelten für Fahrzeuge in der EU und generell für eine
Geschwindigkeitsbegrenzung auf 80 km/h (im Ausnahmefall auf 100 km/h). Bei Fahrzeugen für andere Länder können diese Werte abweichen. Die
Angaben in den amtlichen Fahrzeugpapieren haben stets Vorrang Ÿ.
Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf der
Anhängevorrichtung darf 85 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahrver-
halten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z. B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-
Anhänger mit einem Achsabstand weniger als 1,0 m), ist eine Mindeststütz-
last von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG!
•Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schneller
als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Geschwin-
digkeiten zulässig sind.
•Überschreiten Sie niemals die zulässigen Anhängelasten und die zuläs-
sige Stützlast. Bei einer Überschreitung des zulässigen Gewichts können
sich die Fahreigenschaften des Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen.

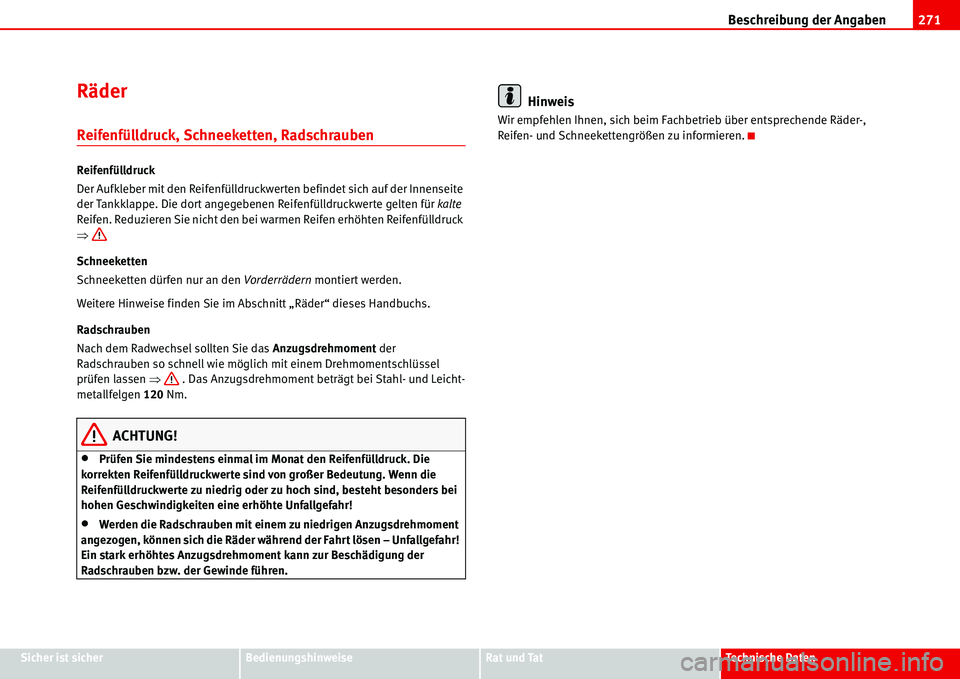

Beschreibung der Angaben271
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Räder
Reifenfülldruck, Schneeketten, Radschrauben
Reifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
Ÿ
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie möglich mit einem Drehmomentschlüssel
prüfen lassen Ÿ . Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb über entsprechende Räder-,
Reifen- und Schneekettengrößen zu informieren.

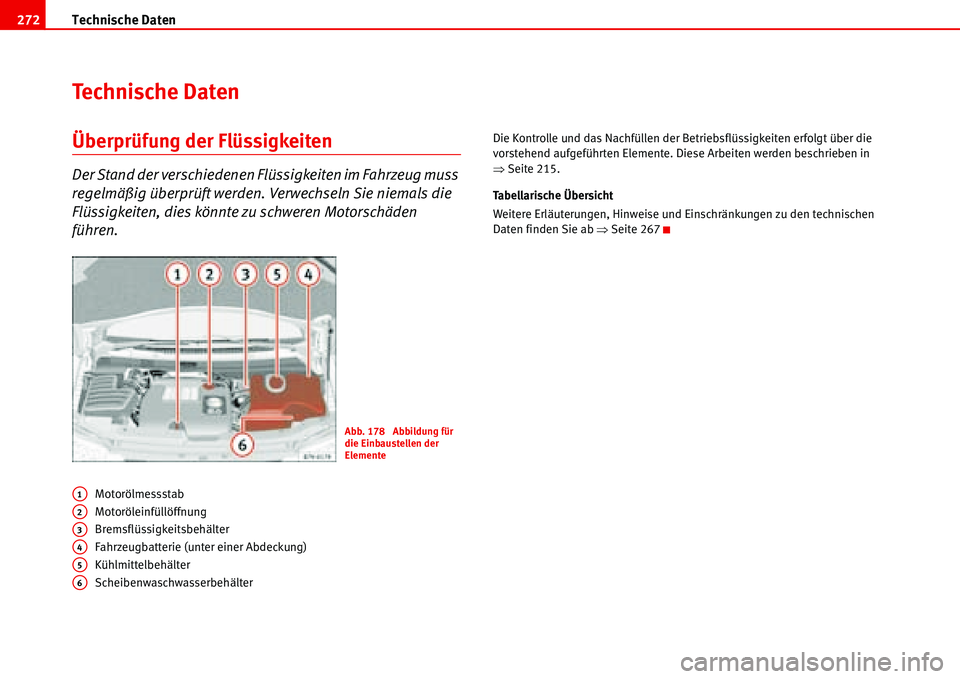

Technische Daten 272
Technische Daten
Überprüfung der Flüssigkeiten
Der Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Motorölmessstab
Motoröleinfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter einer Abdeckung)
Kühlmittelbehälter
ScheibenwaschwasserbehälterDie Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
ŸSeite 215.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ŸSeite 267
Abb. 178 Abbildung für
die Einbaustellen der
Elemente
A1
A2
A3
A4
A5
A6

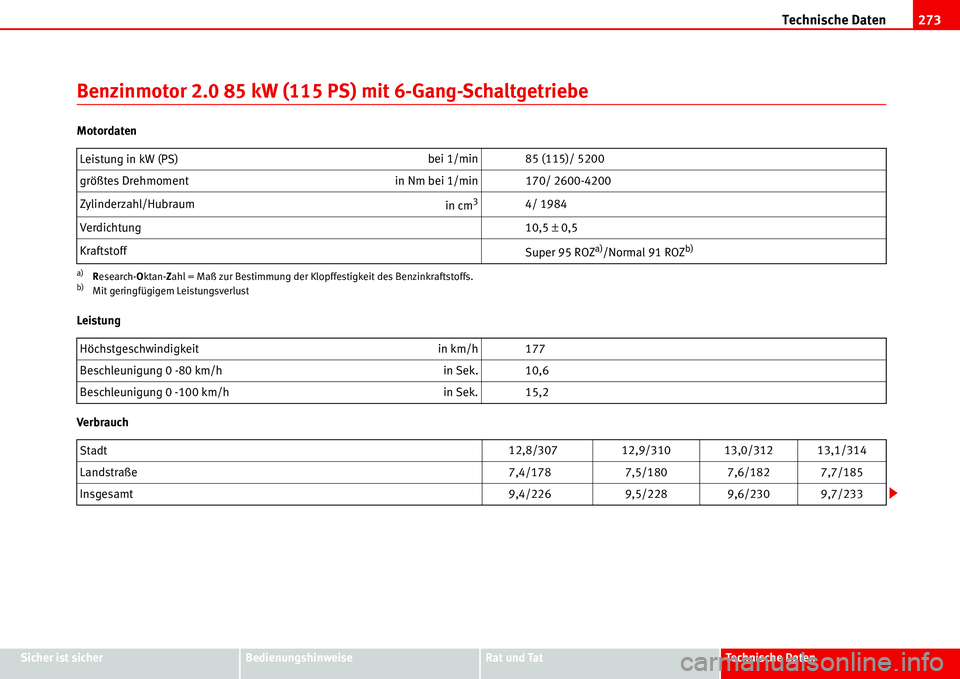

Technische Daten273
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Benzinmotor 2.0 85 kW (115 PS) mit 6-Gang-Schaltgetriebe
Motordaten
Leistung
VerbrauchLeistung in kW (PS) bei 1/min 85 (115)/ 5200
größtes Drehmomentin Nm bei 1/min 170/ 2600-4200
Zylinderzahl/Hubraum
in cm
34/ 1984
Verdichtung 10,5 ± 0,5
Kraftstoff
Super 95 ROZ
a)/Normal 91 ROZb)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust
Höchstgeschwindigkeitin km/h 177
Beschleunigung 0 -80 km/hin Sek. 10,6
Beschleunigung 0 -100 km/hin Sek. 15,2
Stadt12,8/307 12,9/310 13,0/312 13,1/314
Landstraße7,4/178 7,5/180 7,6/182 7,7/185
Insgesamt9,4/226 9,5/228 9,6/230 9,7/233

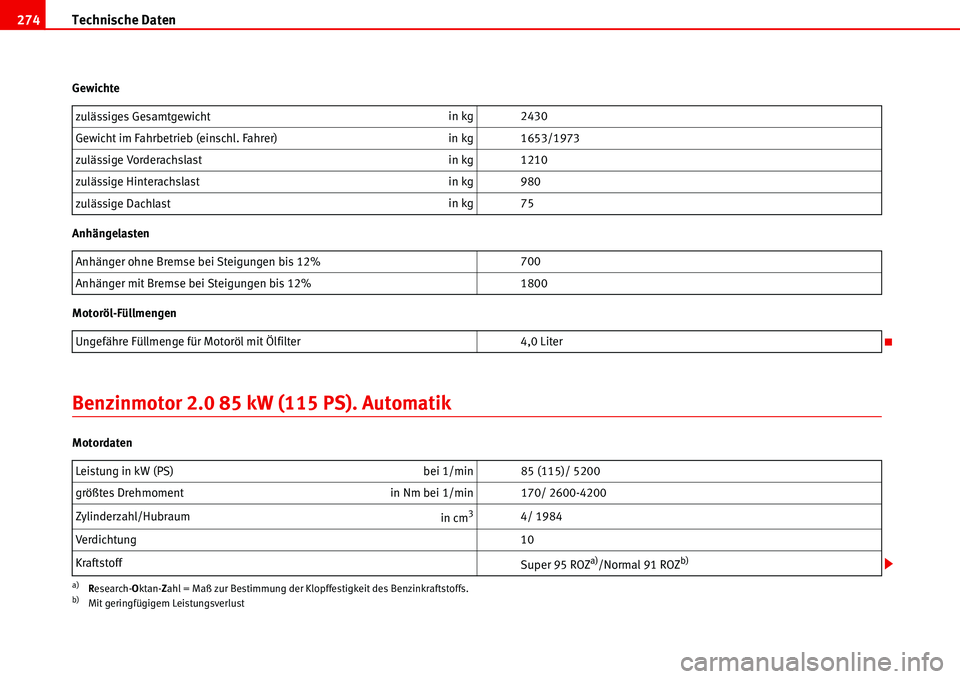

Technische Daten 274
Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 2.0 85 kW (115 PS). Automatik
Motordatenzulässiges Gesamtgewichtin kg 2430
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1653/1973
zulässige Vorderachslastin kg 1210
zulässige Hinterachslastin kg 980
zulässige Dachlastin kg 75
Anhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%1800
Ungefähre Füllmenge für Motoröl mit Ölfilter4,0 Liter
Leistung in kW (PS) bei 1/min 85 (115)/ 5200
größtes Drehmoment in Nm bei 1/min 170/ 2600-4200
Zylinderzahl/Hubraum
in cm
34/ 1984
Verdichtung 10
Kraftstoff
Super 95 ROZ
a)/Normal 91 ROZb)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust

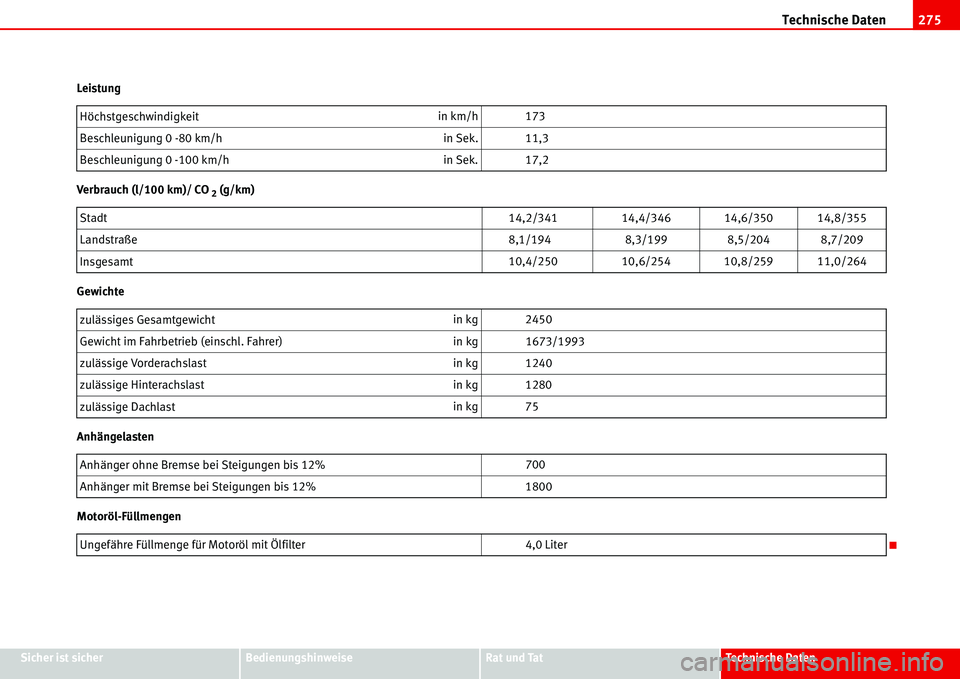

Technische Daten275
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Motoröl-FüllmengenHöchstgeschwindigkeitin km/h 173
Beschleunigung 0 -80 km/hin Sek. 11,3
Beschleunigung 0 -100 km/hin Sek. 17,2
Stadt14,2/341 14,4/346 14,6/350 14,8/355
Landstraße8,1/194 8,3/199 8,5/204 8,7/209
Insgesamt10,4/250 10,6/254 10,8/259 11,0/264
zulässiges Gesamtgewichtin kg 2450
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1673/1993
zulässige Vorderachslastin kg 1240
zulässige Hinterachslastin kg 1280
zulässige Dachlastin kg 75
Anhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%1800
Ungefähre Füllmenge für Motoröl mit Ölfilter4,0 Liter

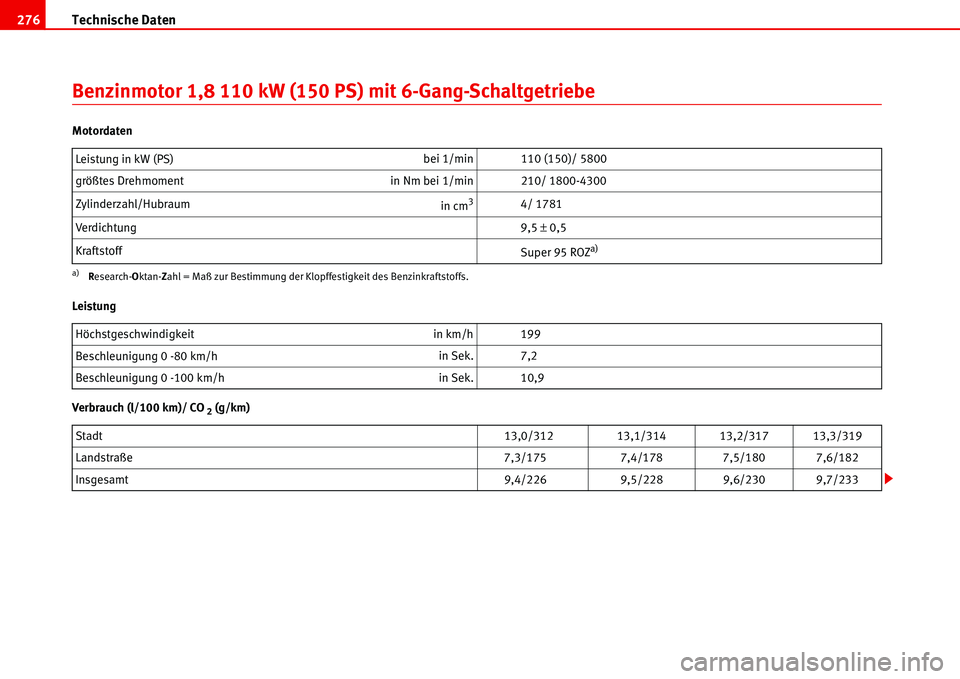

Technische Daten 276
Benzinmotor 1,8 110 kW (150 PS) mit 6-Gang-Schaltgetriebe
Motordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km) Leistung in kW (PS) bei 1/min 110 (150)/ 5800
größtes Drehmoment in Nm bei 1/min 210/ 1800-4300
Zylinderzahl/Hubraum
in cm
34/ 1781
Verdichtung 9,5 ± 0,5
Kraftstoff
Super 95 ROZ
a)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
Höchstgeschwindigkeitin km/h 199
Beschleunigung 0 -80 km/hin Sek. 7,2
Beschleunigung 0 -100 km/h in Sek. 10,9
Stadt13,0/312 13,1/314 13,2/317 13,3/319
Landstraße7,3/175 7,4/178 7,5/180 7,6/182
Insgesamt9,4/226 9,5/228 9,6/230 9,7/233

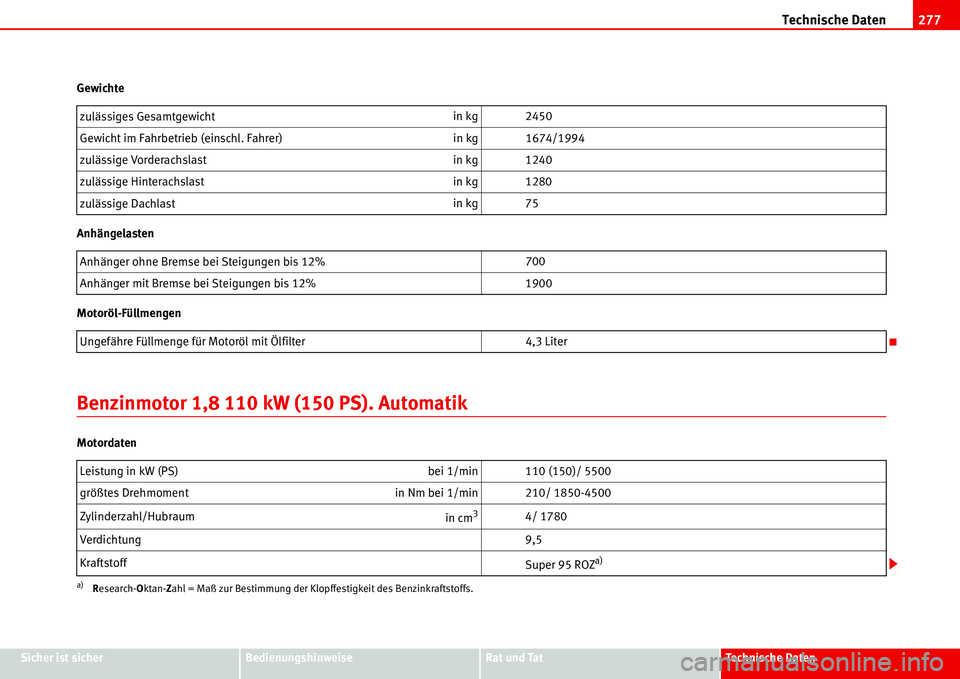

Technische Daten277
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,8 110 kW (150 PS). Automatik
Motordatenzulässiges Gesamtgewichtin kg 2450
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1674/1994
zulässige Vorderachslastin kg 1240
zulässige Hinterachslastin kg 1280
zulässige Dachlastin kg 75
Anhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%1900
Ungefähre Füllmenge für Motoröl mit Ölfilter4,3 Liter
Leistung in kW (PS) bei 1/min 110 (150)/ 5500
größtes Drehmoment in Nm bei 1/min 210/ 1850-4500
Zylinderzahl/Hubraum
in cm
34/ 1780
Verdichtung 9,5
Kraftstoff
Super 95 ROZ
a)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.

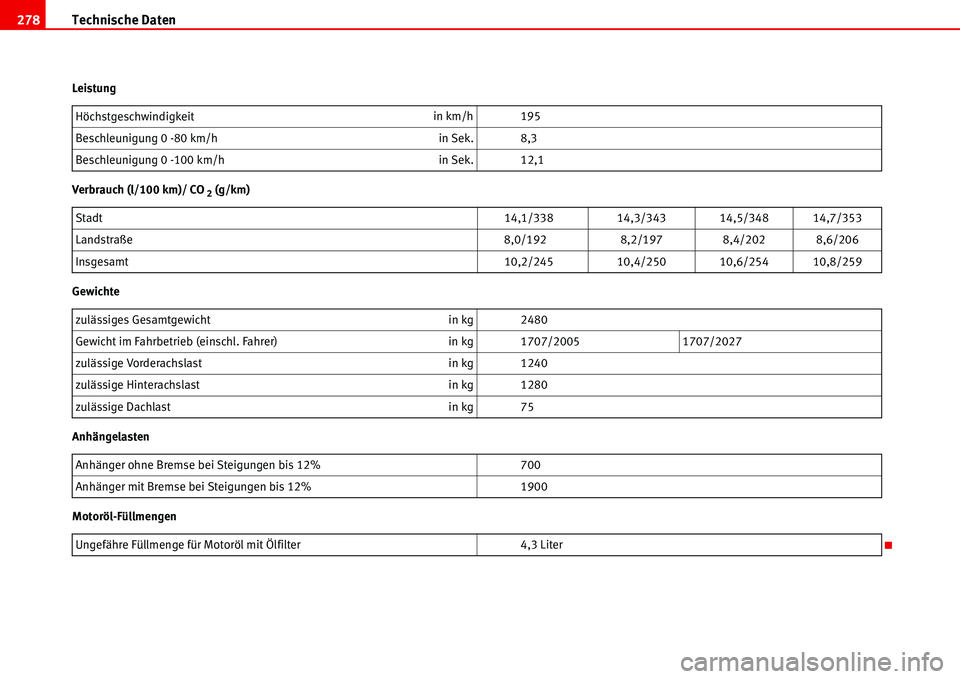

Technische Daten 278
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Motoröl-FüllmengenHöchstgeschwindigkeitin km/h 195
Beschleunigung 0 -80 km/hin Sek. 8,3
Beschleunigung 0 -100 km/h in Sek. 12,1
Stadt14,1/338 14,3/343 14,5/348 14,7/353
Landstraße8,0/192 8,2/197 8,4/202 8,6/206
Insgesamt10,2/245 10,4/250 10,6/254 10,8/259
zulässiges Gesamtgewichtin kg 2480
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1707/2005 1707/2027
zulässige Vorderachslastin kg 1240
zulässige Hinterachslastin kg 1280
zulässige Dachlastin kg 75
Anhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%1900
Ungefähre Füllmenge für Motoröl mit Ölfilter4,3 Liter
