Seat Alhambra 2006 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2006, Model line: Alhambra, Model: Seat Alhambra 2006Pages: 309, PDF-Größe: 6.42 MB
Page 291 of 309
Technische Daten289
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten Gewichte
Anhängelasten
Motoröl-Füllmengen
Dieselmotor 1,9 TDI 96 kW (130 PS)
Motordatenzulässiges Gesamtgewichtin kg 2510
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1784/2082 1784/2082
zulässige Vorderachslastin kg 1240
zulässige Hinterachslastin kg 1330
zulässige Dachlastin kg 75
Anhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%2000
Ungefähre Füllmenge für Motoröl mit Ölfilter4,3 Liter
Leistung in kW (PS) bei 1/min 96(130)/ 4000
größtes Drehmoment in Nm bei 1/min 310/1900
Zylinderzahl/Hubraum
in cm
34/1896
Verdichtung 19 ± 0,5
Kraftstoff
Diesel-Kraftstoff mind. 51 CZ
a) oder Bio-Diesel (RME)
a)Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.

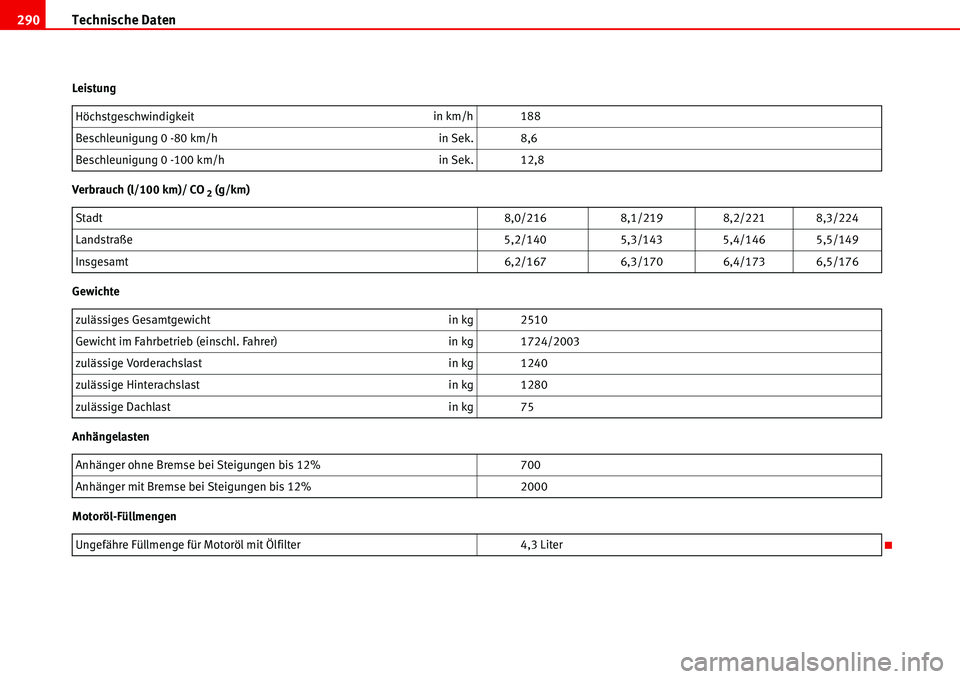

Page 292 of 309
Technische Daten 290
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Motoröl-FüllmengenHöchstgeschwindigkeitin km/h 188
Beschleunigung 0 -80 km/hin Sek. 8,6
Beschleunigung 0 -100 km/h in Sek. 12,8
Stadt8,0/216 8,1/219 8,2/221 8,3/224
Landstraße5,2/140 5,3/143 5,4/146 5,5/149
Insgesamt6,2/167 6,3/170 6,4/173 6,5/176
zulässiges Gesamtgewichtin kg 2510
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1724/2003
zulässige Vorderachslastin kg 1240
zulässige Hinterachslastin kg 1280
zulässige Dachlastin kg 75
Anhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%2000
Ungefähre Füllmenge für Motoröl mit Ölfilter4,3 Liter

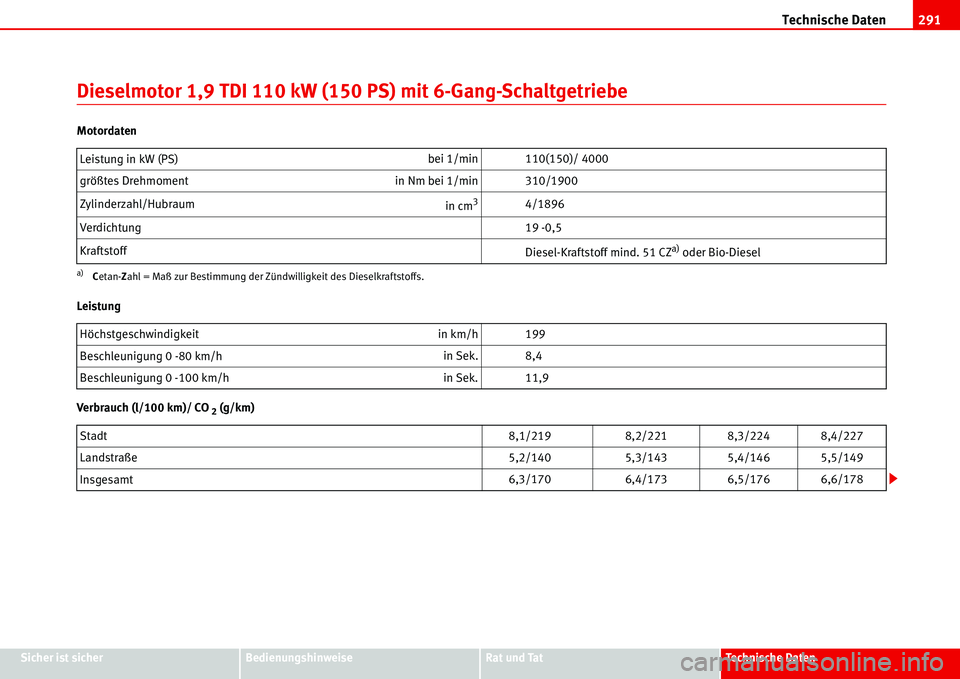

Page 293 of 309
Technische Daten291
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Dieselmotor 1,9 TDI 110 kW (150 PS) mit 6-Gang-Schaltgetriebe
Motordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km) Leistung in kW (PS) bei 1/min 110(150)/ 4000
größtes Drehmoment in Nm bei 1/min 310/1900
Zylinderzahl/Hubraum
in cm
34/1896
Verdichtung 19 -0,5
Kraftstoff
Diesel-Kraftstoff mind. 51 CZ
a) oder Bio-Diesel
a)Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.
Höchstgeschwindigkeitin km/h 199
Beschleunigung 0 -80 km/hin Sek. 8,4
Beschleunigung 0 -100 km/hin Sek. 11,9
Stadt8,1/219 8,2/221 8,3/224 8,4/227
Landstraße5,2/140 5,3/143 5,4/146 5,5/149
Insgesamt6,3/170 6,4/173 6,5/176 6,6/178

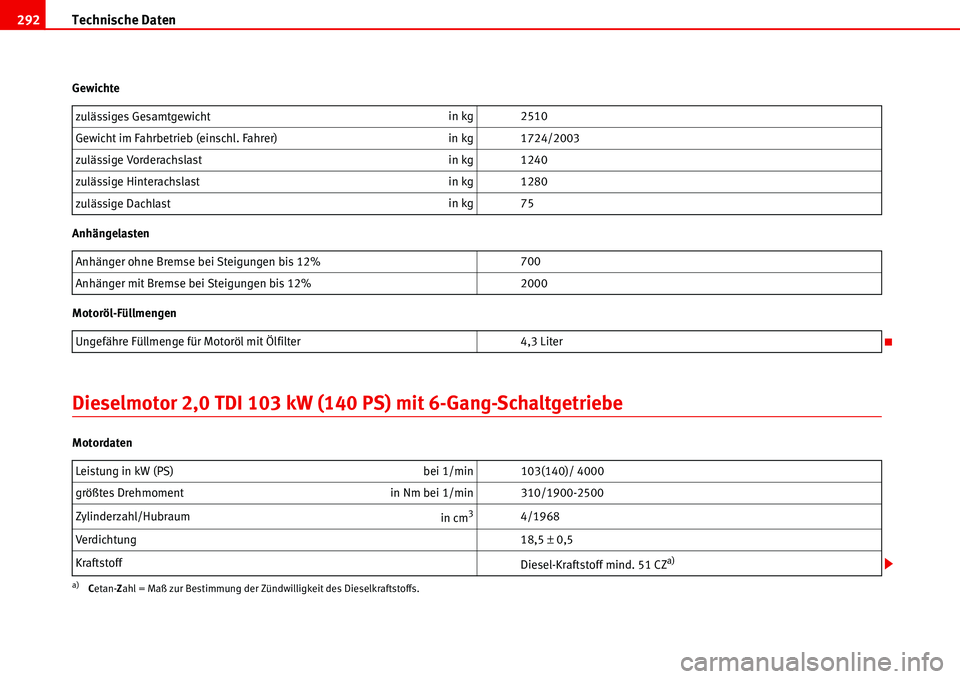

Page 294 of 309
Technische Daten 292
Gewichte
Anhängelasten
Motoröl-Füllmengen
Dieselmotor 2,0 TDI 103 kW (140 PS) mit 6-Gang-Schaltgetriebe
Motordatenzulässiges Gesamtgewichtin kg 2510
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1724/2003
zulässige Vorderachslastin kg 1240
zulässige Hinterachslastin kg 1280
zulässige Dachlastin kg 75
Anhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%2000
Ungefähre Füllmenge für Motoröl mit Ölfilter4,3 Liter
Leistung in kW (PS) bei 1/min 103(140)/ 4000
größtes Drehmoment in Nm bei 1/min 310/1900-2500
Zylinderzahl/Hubraum
in cm
34/1968
Verdichtung 18,5 ± 0,5
Kraftstoff
Diesel-Kraftstoff mind. 51 CZ
a)
a)Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.

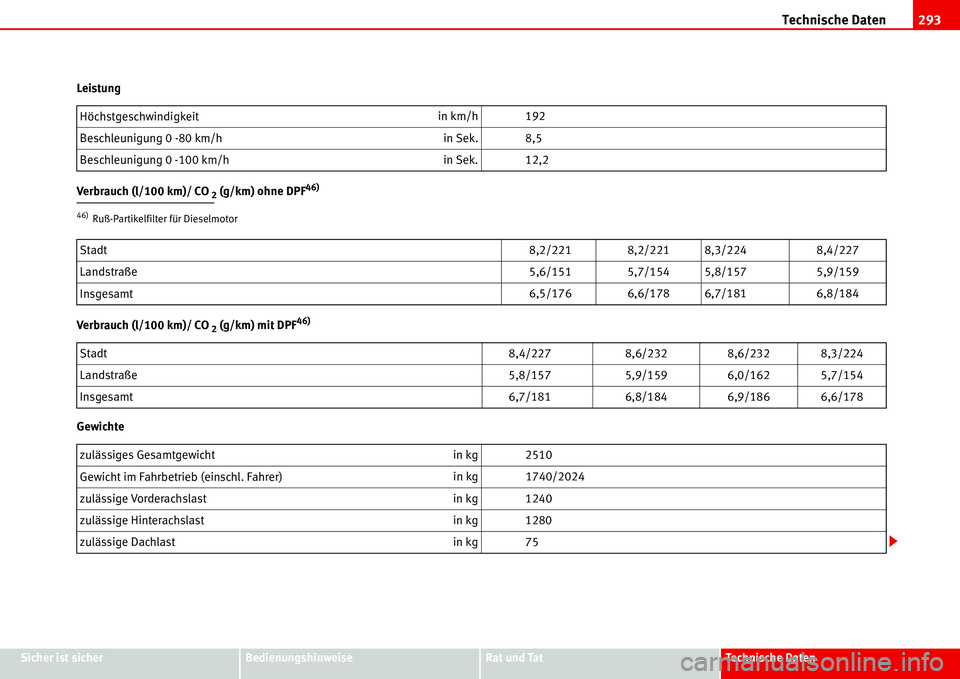

Page 295 of 309
Technische Daten293
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten Leistung
Verbrauch (l/100 km)/ CO
2 (g/km) ohne DPF46)
Verbrauch (l/100 km)/ CO 2 (g/km) mit DPF46)
GewichteHöchstgeschwindigkeitin km/h 192
Beschleunigung 0 -80 km/hin Sek. 8,5
Beschleunigung 0 -100 km/hin Sek. 12,2
46)Ruß-Partikelfilter für Dieselmotor
Stadt8,2/221 8,2/221 8,3/224 8,4/227
Landstraße5,6/151 5,7/154 5,8/157 5,9/159
Insgesamt6,5/176 6,6/178 6,7/181 6,8/184
Stadt8,4/227 8,6/232 8,6/232 8,3/224
Landstraße5,8/157 5,9/159 6,0/162 5,7/154
Insgesamt6,7/181 6,8/184 6,9/186 6,6/178
zulässiges Gesamtgewichtin kg 2510
Gewicht im Fahrbetrieb (einschl. Fahrer)in kg 1740/2024
zulässige Vorderachslastin kg 1240
zulässige Hinterachslastin kg 1280
zulässige Dachlastin kg 75

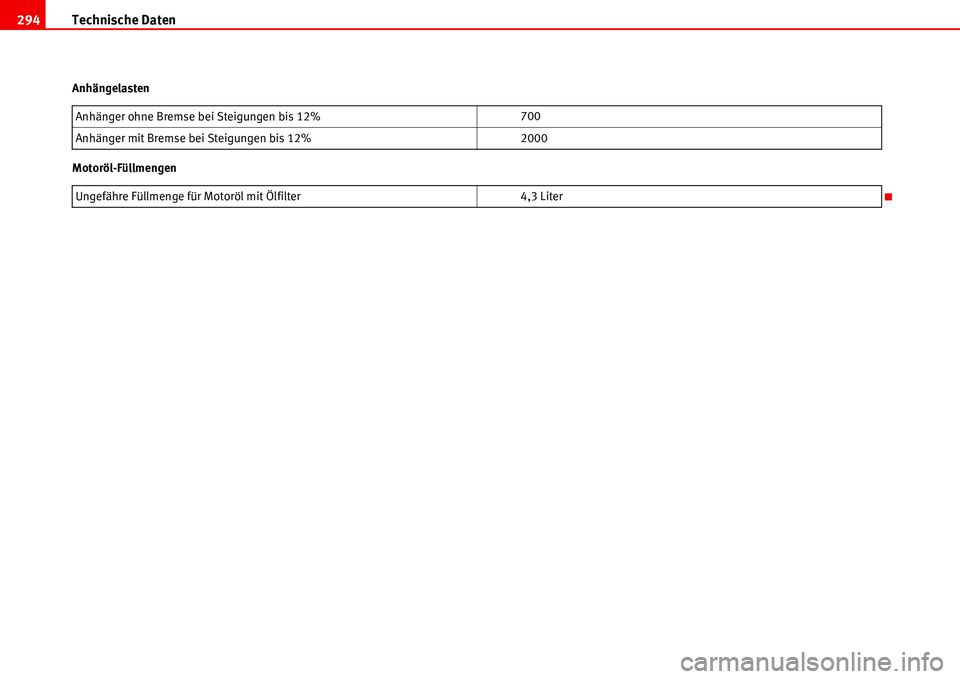

Page 296 of 309
Technische Daten 294
Anhängelasten
Motoröl-FüllmengenAnhänger ohne Bremse bei Steigungen bis 12%700
Anhänger mit Bremse bei Steigungen bis 12%2000
Ungefähre Füllmenge für Motoröl mit Ölfilter4,3 Liter

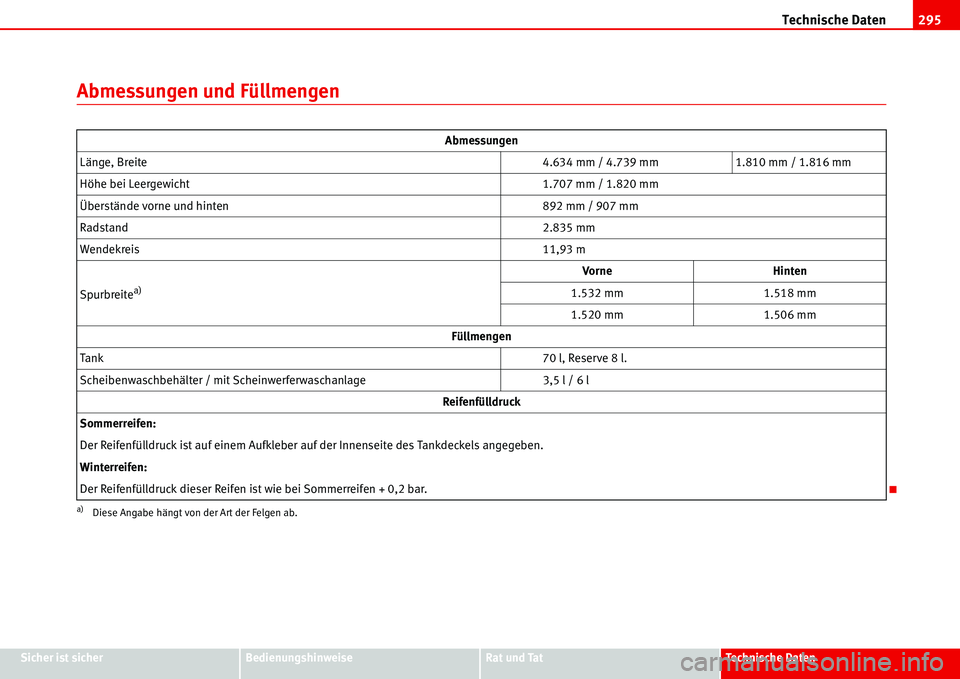

Page 297 of 309
Technische Daten295
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Abmessungen und Füllmengen
Abmessungen
Länge, Breite4.634 mm / 4.739 mm 1.810 mm / 1.816 mm
Höhe bei Leergewicht1.707 mm / 1.820 mm
Überstände vorne und hinten892 mm / 907 mm
Radstand2.835 mm
Wendekreis11,93 m
Spurbreite
a)
a)Diese Angabe hängt von der Art der Felgen ab.
Vorne Hinten
1.532 mm 1.518 mm
1.520 mm 1.506 mm
Füllmengen
Tank70 l, Reserve 8 l.
Scheibenwaschbehälter / mit Scheinwerferwaschanlage 3,5 l / 6 l
Reifenfülldruck
Sommerreifen:
Der Reifenfülldruck ist auf einem Aufkleber auf der Innenseite des Tankdeckels angegeben.
Winterreifen:
Der Reifenfülldruck dieser Reifen ist wie bei Sommerreifen + 0,2 bar.
Page 298 of 309

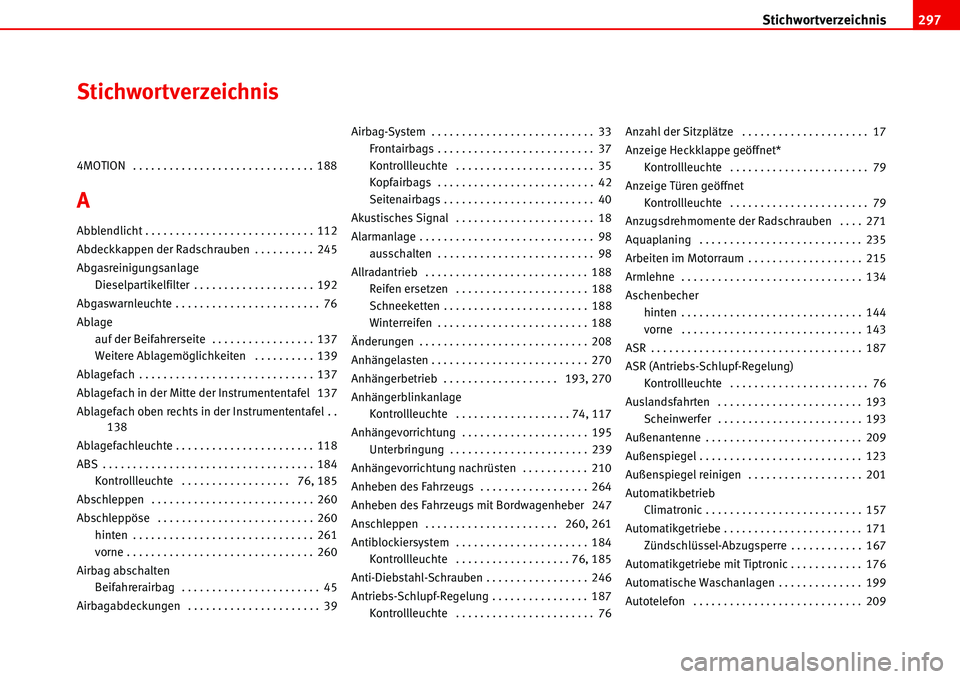

Page 299 of 309
Stichwortverzeichnis297
Stichwortverzeichnis
4MOTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
A
Abblendlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Abdeckkappen der Radschrauben . . . . . . . . . . 245
Abgasreinigungsanlage
Dieselpartikelfilter . . . . . . . . . . . . . . . . . . . . 192
Abgaswarnleuchte . . . . . . . . . . . . . . . . . . . . . . . . 76
Ablage
auf der Beifahrerseite . . . . . . . . . . . . . . . . . 137
Weitere Ablagemöglichkeiten . . . . . . . . . . 139
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Ablagefach in der Mitte der Instrumententafel 137
Ablagefach oben rechts in der Instrumententafel . .
138
Ablagefachleuchte . . . . . . . . . . . . . . . . . . . . . . . 118
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Kontrollleuchte . . . . . . . . . . . . . . . . . . 76, 185
Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . 260
Abschleppöse . . . . . . . . . . . . . . . . . . . . . . . . . . 260
hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 261
vorne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 260
Airbag abschalten
Beifahrerairbag . . . . . . . . . . . . . . . . . . . . . . . 45
Airbagabdeckungen . . . . . . . . . . . . . . . . . . . . . . 39Airbag-System . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 35
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Seitenairbags . . . . . . . . . . . . . . . . . . . . . . . . . 40
Akustisches Signal . . . . . . . . . . . . . . . . . . . . . . . 18
Alarmanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Allradantrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Reifen ersetzen . . . . . . . . . . . . . . . . . . . . . . 188
Schneeketten . . . . . . . . . . . . . . . . . . . . . . . . 188
Winterreifen . . . . . . . . . . . . . . . . . . . . . . . . . 188
Änderungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
Anhängelasten . . . . . . . . . . . . . . . . . . . . . . . . . . 270
Anhängerbetrieb . . . . . . . . . . . . . . . . . . . 193, 270
Anhängerblinkanlage
Kontrollleuchte . . . . . . . . . . . . . . . . . . . 74, 117
Anhängevorrichtung . . . . . . . . . . . . . . . . . . . . . 195
Unterbringung . . . . . . . . . . . . . . . . . . . . . . . 239
Anhängevorrichtung nachrüsten . . . . . . . . . . . 210
Anheben des Fahrzeugs . . . . . . . . . . . . . . . . . . 264
Anheben des Fahrzeugs mit Bordwagenheber 247
Anschleppen . . . . . . . . . . . . . . . . . . . . . . 260, 261
Antiblockiersystem . . . . . . . . . . . . . . . . . . . . . . 184
Kontrollleuchte . . . . . . . . . . . . . . . . . . . 76, 185
Anti-Diebstahl-Schrauben . . . . . . . . . . . . . . . . . 246
Antriebs-Schlupf-Regelung . . . . . . . . . . . . . . . . 187
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 76Anzahl der Sitzplätze . . . . . . . . . . . . . . . . . . . . . 17
Anzeige Heckklappe geöffnet*
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Anzeige Türen geöffnet
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Anzugsdrehmomente der Radschrauben . . . . 271
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Arbeiten im Motorraum . . . . . . . . . . . . . . . . . . . 215
Armlehne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Aschenbecher
hinten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
vorne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
ASR (Antriebs-Schlupf-Regelung)
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 76
Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . . . . 193
Scheinwerfer . . . . . . . . . . . . . . . . . . . . . . . . 193
Außenantenne . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Außenspiegel reinigen . . . . . . . . . . . . . . . . . . . 201
Automatikbetrieb
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Automatikgetriebe . . . . . . . . . . . . . . . . . . . . . . . 171
Zündschlüssel-Abzugsperre . . . . . . . . . . . . 167
Automatikgetriebe mit Tiptronic . . . . . . . . . . . . 176
Automatische Waschanlagen . . . . . . . . . . . . . . 199
Autotelefon . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209

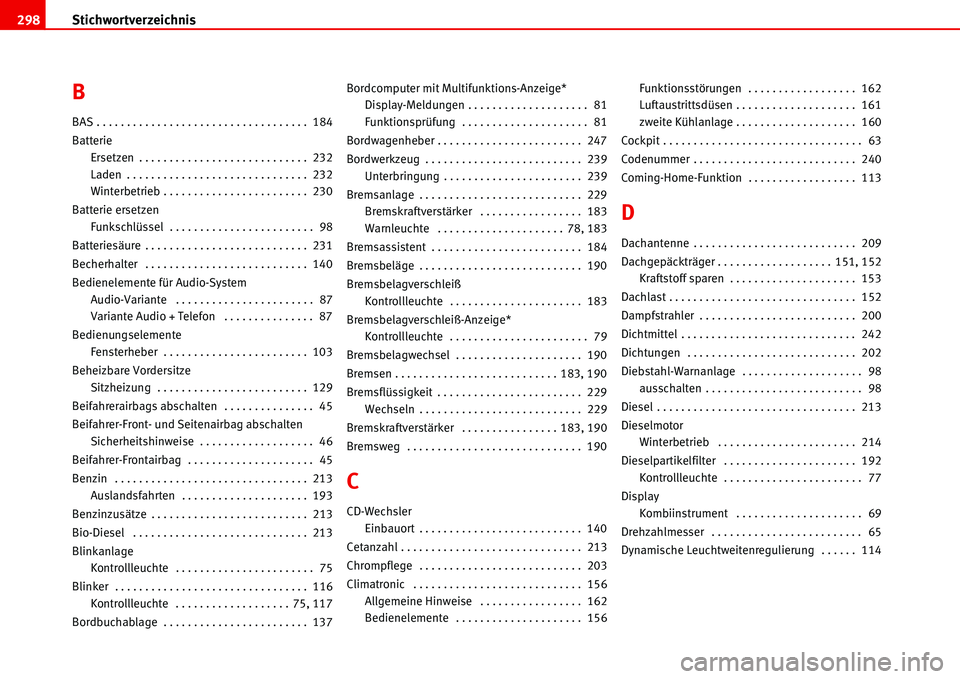

Page 300 of 309
Stichwortverzeichnis 298
B
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Batterie
Ersetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
Laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . . 230
Batterie ersetzen
Funkschlüssel . . . . . . . . . . . . . . . . . . . . . . . . 98
Batteriesäure . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Bedienelemente für Audio-System
Audio-Variante . . . . . . . . . . . . . . . . . . . . . . . 87
Variante Audio + Telefon . . . . . . . . . . . . . . . 87
Bedienungselemente
Fensterheber . . . . . . . . . . . . . . . . . . . . . . . . 103
Beheizbare Vordersitze
Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . 129
Beifahrerairbags abschalten . . . . . . . . . . . . . . . 45
Beifahrer-Front- und Seitenairbag abschalten
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . 46
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . 45
Benzin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Auslandsfahrten . . . . . . . . . . . . . . . . . . . . . 193
Benzinzusätze . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Bio-Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Blinkanlage
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 75
Blinker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Kontrollleuchte . . . . . . . . . . . . . . . . . . . 75, 117
Bordbuchablage . . . . . . . . . . . . . . . . . . . . . . . . 137Bordcomputer mit Multifunktions-Anzeige*
Display-Meldungen . . . . . . . . . . . . . . . . . . . . 81
Funktionsprüfung . . . . . . . . . . . . . . . . . . . . . 81
Bordwagenheber . . . . . . . . . . . . . . . . . . . . . . . . 247
Bordwerkzeug . . . . . . . . . . . . . . . . . . . . . . . . . . 239
Unterbringung . . . . . . . . . . . . . . . . . . . . . . . 239
Bremsanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Bremskraftverstärker . . . . . . . . . . . . . . . . . 183
Warnleuchte . . . . . . . . . . . . . . . . . . . . . 78, 183
Bremsassistent . . . . . . . . . . . . . . . . . . . . . . . . . 184
Bremsbeläge . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Bremsbelagverschleiß
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . 183
Bremsbelagverschleiß-Anzeige*
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 79
Bremsbelagwechsel . . . . . . . . . . . . . . . . . . . . . 190
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . 183, 190
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . 229
Wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
Bremskraftverstärker . . . . . . . . . . . . . . . . 183, 190
Bremsweg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
C
CD-Wechsler
Einbauort . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Cetanzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Chrompflege . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Allgemeine Hinweise . . . . . . . . . . . . . . . . . 162
Bedienelemente . . . . . . . . . . . . . . . . . . . . . 156Funktionsstörungen . . . . . . . . . . . . . . . . . . 162
Luftaustrittsdüsen . . . . . . . . . . . . . . . . . . . . 161
zweite Kühlanlage . . . . . . . . . . . . . . . . . . . . 160
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Codenummer . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Coming-Home-Funktion . . . . . . . . . . . . . . . . . . 113
D
Dachantenne . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Dachgepäckträger . . . . . . . . . . . . . . . . . . . 151, 152
Kraftstoff sparen . . . . . . . . . . . . . . . . . . . . . 153
Dachlast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Dampfstrahler . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Dichtmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
Dichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Diebstahl-Warnanlage . . . . . . . . . . . . . . . . . . . . 98
ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Dieselmotor
Winterbetrieb . . . . . . . . . . . . . . . . . . . . . . . 214
Dieselpartikelfilter . . . . . . . . . . . . . . . . . . . . . . 192
Kontrollleuchte . . . . . . . . . . . . . . . . . . . . . . . 77
Display
Kombiinstrument . . . . . . . . . . . . . . . . . . . . . 69
Drehzahlmesser . . . . . . . . . . . . . . . . . . . . . . . . . 65
Dynamische Leuchtweitenregulierung . . . . . . 114
