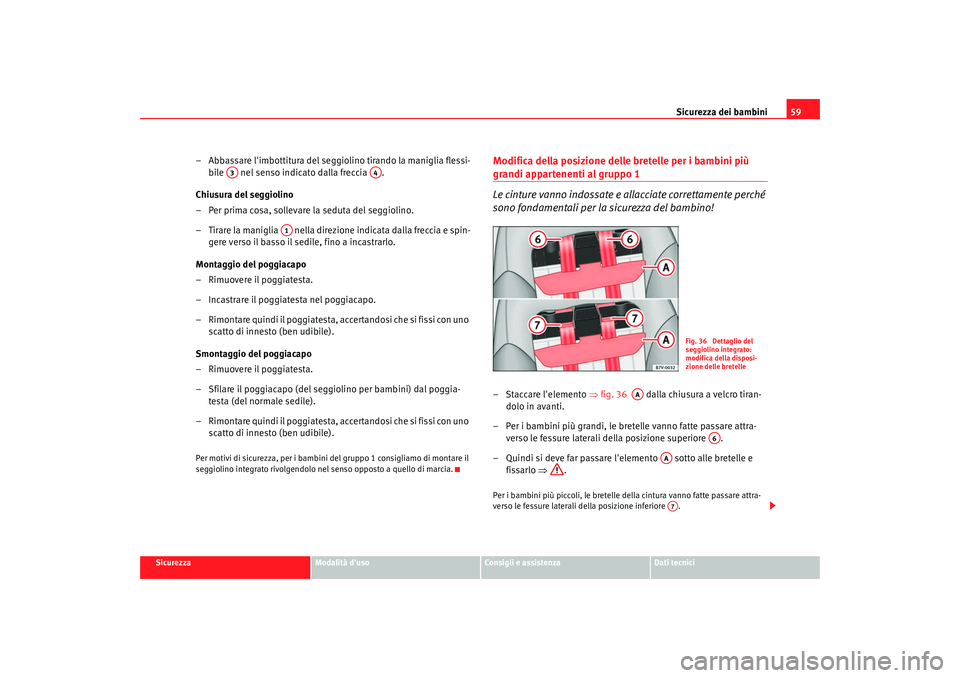

– Abbassare l'imbottitura del seggiolino tirando la maniglia flessi-
bile nel senso indicato dalla freccia .
Chiusura del seggiolino
– Per prima cosa, sollevare la seduta del seggiolino.
– Tirare la maniglia nella direzione indicata dalla freccia e spin- gere verso il basso il sedile, fino a incastrarlo.
Montaggio del poggiacapo
– Rimuovere il poggiatesta.
– Incastrare il poggiatesta nel poggiacapo.
– Rimontare quindi il poggiatesta, accertandosi che si fissi con uno scatto di innesto (ben udibile).
Smontaggio del poggiacapo
– Rimuovere il poggiatesta.
– Sfilare il poggiacapo (del seggiolino per bambini) dal poggia- testa (del normale sedile).
– Rimontare quindi il poggiatesta, accertandosi che si fissi con uno scatto di innesto (ben udibile).Per motivi di sicurezza, per i bambini del gruppo 1 consigliamo di montare il
seggiolino integrato rivolgendolo nel senso opposto a quello di marcia.
Modifica della posizione delle bretelle per i bambini più grandi appartenenti al gruppo 1
Le cinture vanno indossate e allacciate correttamente perché
sono fondamentali per la sicurezza del bambino!– Staccare l'elemento ⇒fig. 36 dalla chiusura a velcro tiran-
dolo in avanti.
– Per i bambini più grandi, le bretelle vanno fatte passare attra- verso le fessure laterali della posizione superiore .
– Quindi si deve far passare l'elemento sotto alle bretelle e fissarlo ⇒.Per i bambini più piccoli, le bretelle della cintura vanno fatte passare attra-
verso le fessure laterali della posizione inferiore .
A3
A4
A1
Fig. 36 Dettaglio del
seggiolino integrato:
modifica della disposi-
zione delle bretelle
AA
A6
AAA7
alhambra_italia_0708 Se ite 59 Mittwoch, 17. September 2008 5:46 17

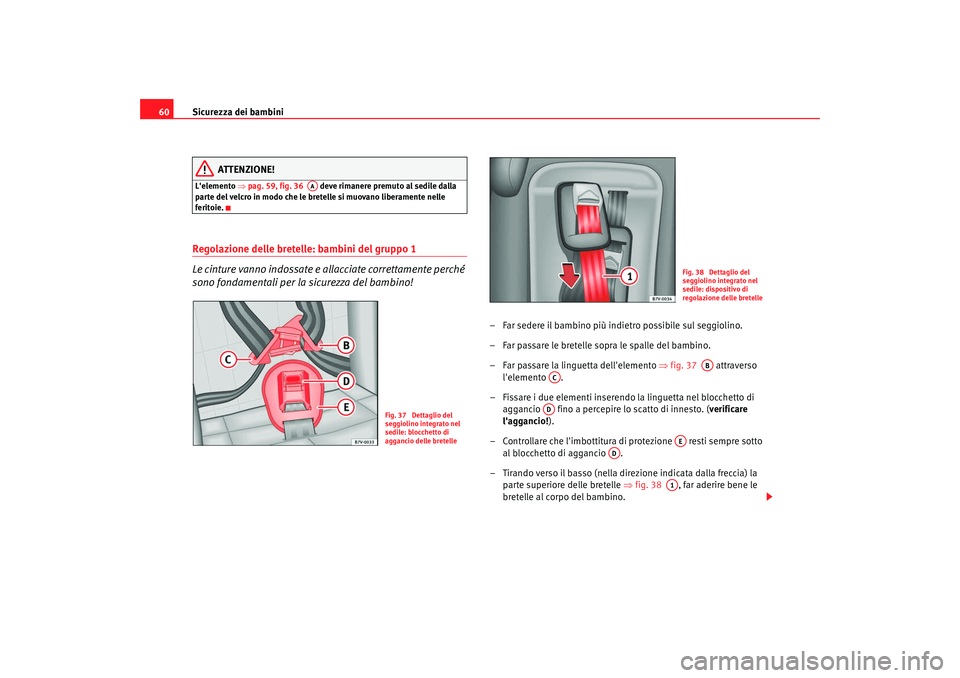

Sicurezza dei bambini
60
ATTENZIONE!
L'elemento ⇒pag. 59, fig. 36 deve rimanere premuto al sedile dalla
parte del velcro in modo che le bretelle si muovano liberamente nelle
feritoie.Regolazione delle bretelle: bambini del gruppo 1
Le cinture vanno indossate e allacciate correttamente perché
sono fondamentali per la sicurezza del bambino!
– Far sedere il bambino più indietro possibile sul seggiolino.
– Far passare le bretelle sopra le spalle del bambino.
– Far passare la linguetta dell'elemento ⇒fig. 37 attraverso
l'elemento .
– Fissare i due elementi inserendo la linguetta nel blocchetto di aggancio fino a percepire lo scatto di innesto. (verificare
l'aggancio! ).
– Controllare che l'imbottitura di protezione resti sempre sotto al blocchetto di aggancio .
– Tirando verso il basso (nella direzione indicata dalla freccia) la parte superiore delle bretelle ⇒ fig. 38 , far aderire bene le
bretelle al corpo del bambino.
AA
Fig. 37 Dettaglio del
seggiolino integrato nel
sedile: blocchetto di
aggancio delle bretelle
Fig. 38 Dettaglio del
seggiolino integrato nel
sedile: dispositivo di
regolazione delle bretelle
AB
ACAD
AE
AD
A1
alhambra_italia_0708 Se ite 60 Mittwoch, 17. September 2008 5:46 17

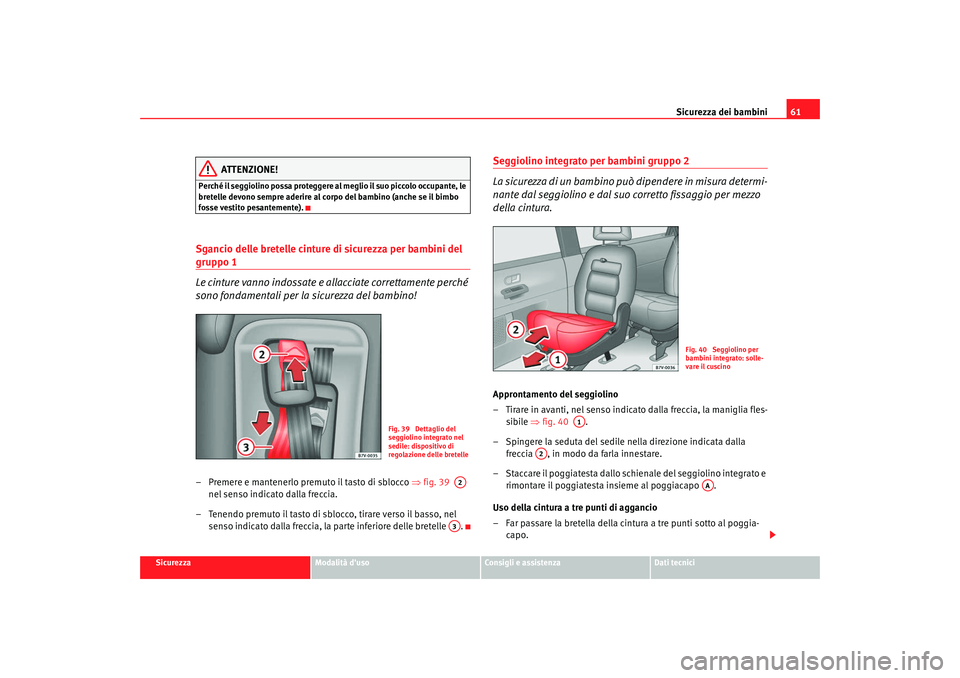

Sicurezza dei bambini61
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
Perché il seggiolino possa proteggere al meglio il suo piccolo occupante, le
bretelle devono sempre aderire al corpo del bambino (anche se il bimbo
fosse vestito pesantemente).Sgancio delle bretelle cinture di sicurezza per bambini del gruppo 1
Le cinture vanno indossate e allacciate correttamente perché
sono fondamentali per la sicurezza del bambino!– Premere e mantenerlo premuto il tasto di sblocco ⇒fig. 39
nel senso indicato dalla freccia.
– Tenendo premuto il tasto di sblocco, tirare verso il basso, nel senso indicato dalla freccia, la parte inferiore delle bretelle .
Seggiolino integrato per bambini gruppo 2
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.Approntamento del seggiolino
– Tirare in avanti, nel senso indicato dalla freccia, la maniglia fles-sibile ⇒fig. 40 .
– Spingere la seduta del sedile nella direzione indicata dalla freccia , in modo da farla innestare.
– Staccare il poggiatesta dallo schienale del seggiolino integrato e rimontare il poggiatesta insieme al poggiacapo .
Uso della cintura a tre punti di aggancio
– Far passare la bretella della cintura a tre punti sotto al poggia- capo.
Fig. 39 Dettaglio del
seggiolino integrato nel
sedile: dispositivo di
regolazione delle bretelle
A2A3
Fig. 40 Seggiolino per
bambini integrato: solle-
vare il cuscino
A1
A2
AA
alhambra_italia_0708 Se ite 61 Mittwoch, 17. September 2008 5:46 17

Sicurezza dei bambini
62
– Tenendola per la linguetta di aggancio, tirare lentamente e senza strappi la cintura a tre punti , facendola passare sul torace e
sull'addome del bambino.
– Inserire la linguetta della cintura nel relativo blocchetto di aggancio del sedile fino a percepire lo scatto d'innesto ( verifi-
care l'aggancio! ).
– Infine, regolare la cintura in base alla statura del bambino ⇒.
Chiusura del seggiolino
– Tirare in avanti la maniglia nella direzione indicata dalla freccia e spingere verso il basso la seduta fino ad incastrarla.
Smontaggio del poggiacapo
– Rimuovere il poggiatesta.
– Sfilare il poggiacapo (del seggiolino per bambini) dal poggia- testa (del normale sedile).
– Rimontare quindi il poggiatesta, accertandosi che si fissi con uno scatto di innesto (ben udibile).Per poter adattare meglio possibile la cintura alla persona che la indossa, si
hanno a disposizione le seguenti funzioni:•
Regolazione in altezza delle cinture
•
Scorrimento del sedile in senso longitudinale
•
Regolazione dell'inclinazione dello schienale
ATTENZIONE!
•
Nel caso dei bambini del gruppo 2, per ragioni di sicurezza, il seggio-
lino deve essere sempre rivolto in avanti, nella direzione di marcia del veicolo. Esso va inoltre montato su uno dei sedili esterni e non sul sedile
centrale.
•
La cintura va sempre allacciata, altrimenti si espone il bambino a rischi
molto gravi.
•
Il tratto diagonale della cintura deve passare all'incirca al centro della
spalla (non sul collo!) e aderire bene al torace.
•
Il nastro addominale deve aderire bene al bacino e non passare sul
ventre: sistemarlo in modo opportuno.
Seggiolino integrato per bambini gruppo 3
La sicurezza di un bambino può dipendere in misura determi-
nante dal seggiolino e dal suo corretto fissaggio per mezzo
della cintura.
A1
ATTENZIONE! (continua)

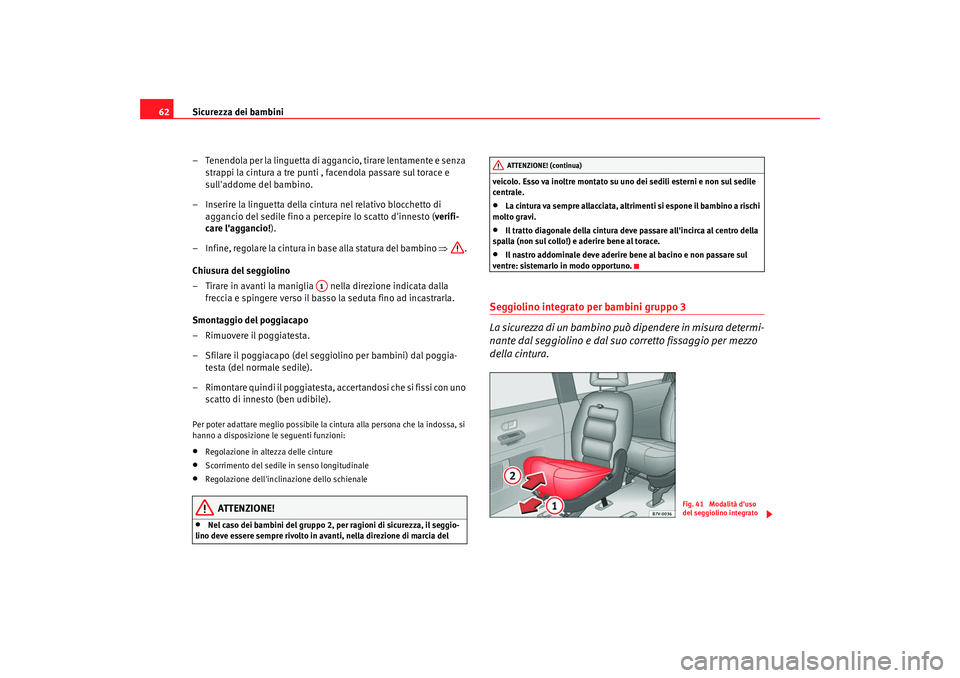

Fig. 41 Modalità d'uso
del seggiolino integrato
alhambra_italia_0708 Se ite 62 Mittwoch, 17. September 2008 5:46 17

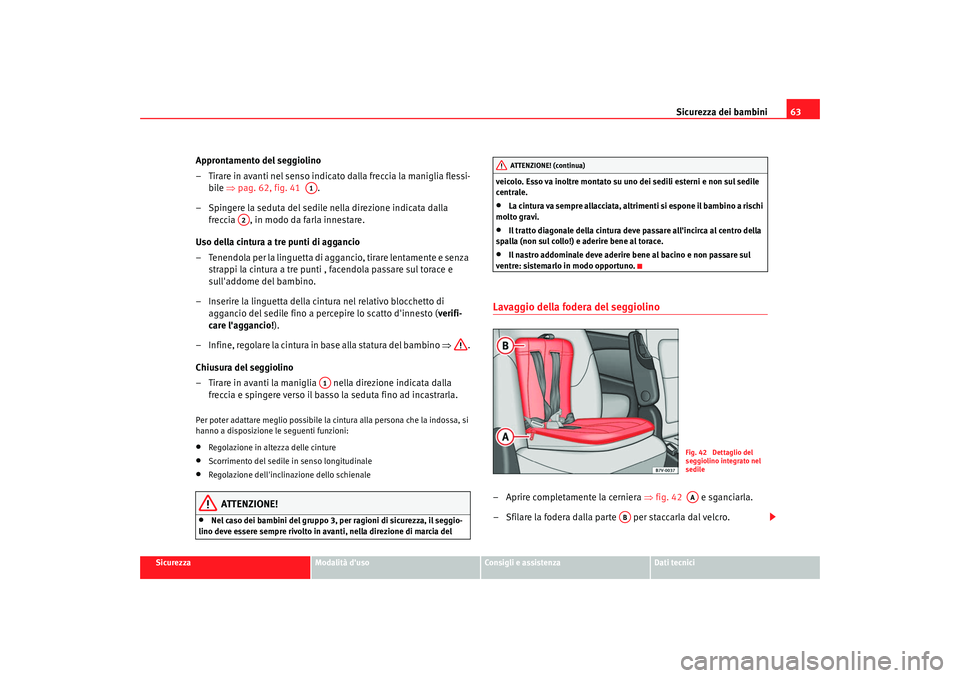

Sicurezza dei bambini63
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Approntamento del seggiolino
– Tirare in avanti nel senso indicato dalla freccia la maniglia flessi-
bile ⇒pag. 62, fig. 41 .
– Spingere la seduta del sedile nella direzione indicata dalla freccia , in modo da farla innestare.
Uso della cintura a tre punti di aggancio
– Tenendola per la linguetta di aggancio, tirare lentamente e senza strappi la cintura a tre punti , facendola passare sul torace e
sull'addome del bambino.
– Inserire la linguetta della cintura nel relativo blocchetto di aggancio del sedile fino a percepire lo scatto d'innesto ( verifi-
care l'aggancio! ).
– Infine, regolare la cintura in base alla statura del bambino ⇒.
Chiusura del seggiolino
– Tirare in avanti la maniglia nella direzione indicata dalla freccia e spingere verso il basso la seduta fino ad incastrarla.Per poter adattare meglio possibile la cintura alla persona che la indossa, si
hanno a disposizione le seguenti funzioni:•
Regolazione in altezza delle cinture
•
Scorrimento del sedile in senso longitudinale
•
Regolazione dell'inclinazione dello schienale
ATTENZIONE!
•
Nel caso dei bambini del gruppo 3, per ragioni di sicurezza, il seggio-
lino deve essere sempre rivolto in avanti, nella direzione di marcia del veicolo. Esso va inoltre montato su uno dei sedili esterni e non sul sedile
centrale.
•
La cintura va sempre allacciata, altrimenti si espone il bambino a rischi
molto gravi.
•
Il tratto diagonale della cintura deve passare all'incirca al centro della
spalla (non sul collo!) e aderire bene al torace.
•
Il nastro addominale deve aderire bene al bacino e non passare sul
ventre: sistemarlo in modo opportuno.
Lavaggio della fodera del seggiolino– Aprire completamente la cerniera ⇒fig. 42 e sganciarla.
– Sfilare la fodera dalla parte per staccarla dal velcro.
A1
A2
A1
ATTENZIONE! (continua)
Fig. 42 Dettaglio del
seggiolino integrato nel
sedileAA
AB
alhambra_italia_0708 Se ite 63 Mittwoch, 17. September 2008 5:46 17

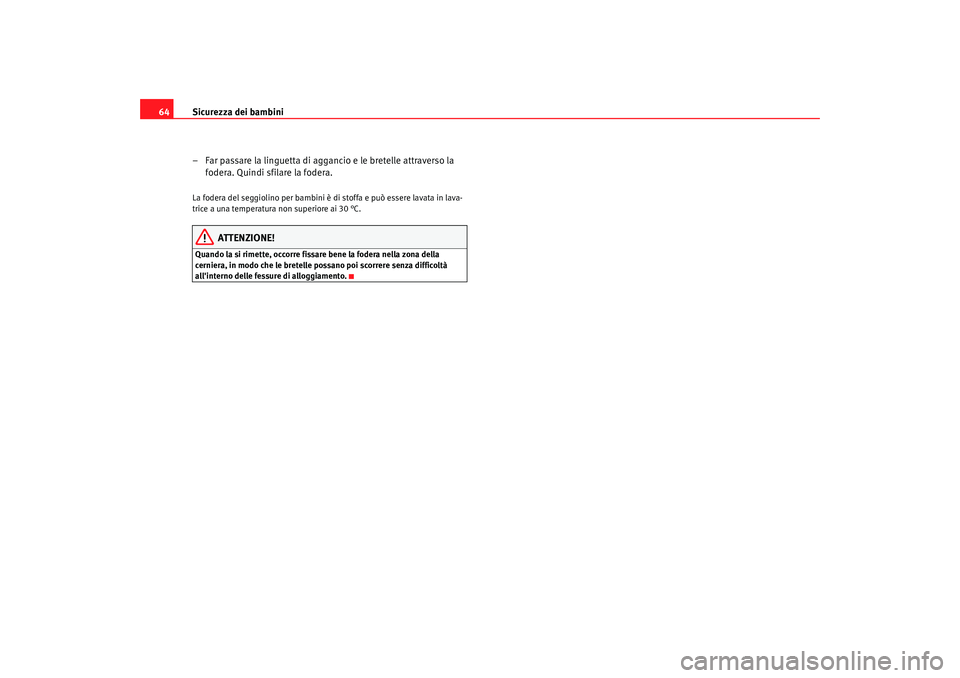

Sicurezza dei bambini
64
– Far passare la linguetta di aggancio e le bretelle attraverso la fodera. Quindi sfilare la fodera.La fodera del seggiolino per bambini è di stoffa e può essere lavata in lava-
trice a una temperatura non superiore ai 30 °C.
ATTENZIONE!
Quando la si rimette, occorre fissare bene la fodera nella zona della
cerniera, in modo che le bretelle possano poi scorrere senza difficoltà
all'interno delle fessure di alloggiamento.
alhambra_italia_0708 Se ite 64 Mittwoch, 17. September 2008 5:46 17

65
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
alhambra_italia_0708 Seite 65 Mittwoch, 17. September 2008 5:46 17

66

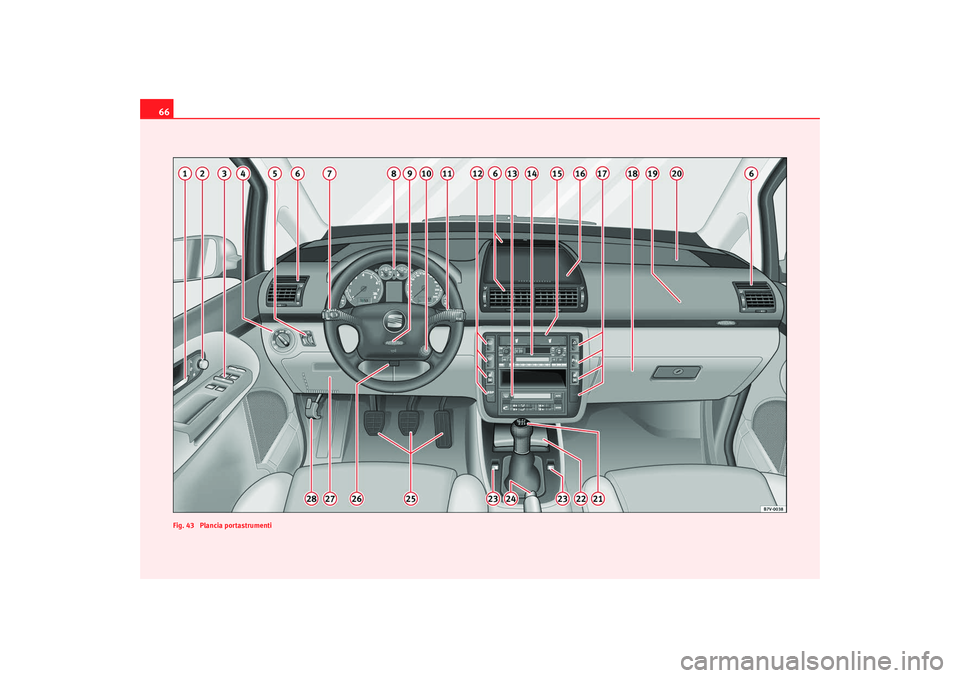

Fig. 43 Plancia portastrumentialhambra_italia_0708 Seite 66 Mittwoch, 17. September 2008 5:46 17
