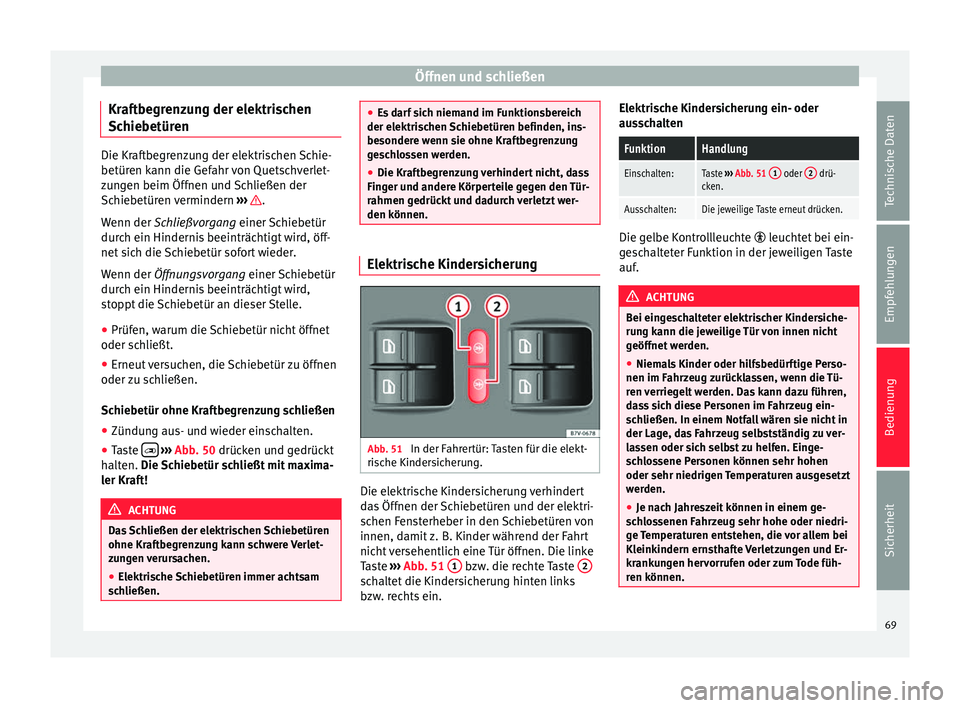

Öffnen und schließen
Kraftbegrenzung der elektrischen
Schiebetüren Die Kraftbegrenzung der elektrischen Schie-
betüren kann die Gefahr von Quetschverlet-
zungen beim Öffnen und Schließen der
Schiebetüren vermindern
››› .
Wenn der Schließvorgang einer Schiebetür
dur c
h ein Hindernis beeinträchtigt wird, öff-
net sich die Schiebetür sofort wieder.
Wenn der
Öffnungsvorgang einer Schiebetür
durch ein Hindernis beeinträchtigt wird,
stoppt die Schiebetür an dieser Stelle.
● Prüfen, warum die Schiebetür nicht öffnet
oder schließt.
● Erneut versuchen, die Schiebetür zu öffnen
oder zu schließen.
Schiebetür ohne Kraftbegrenzung schließen
● Zündung aus- und wieder einschalten.
● Taste 
›››
Abb. 50 drücken und gedrückt
h alt

en. Die Schiebetür schließt mit maxima-
ler Kraft! ACHTUNG
Das Schließen der elektrischen Schiebetüren
ohne Kraftbegrenzung kann schwere Verlet-
zungen verursachen.
● Elektrische Schiebetüren immer achtsam
schließen. ●
Es darf sich niemand im Funktionsbereich
der elektrischen Schiebetüren befinden, ins-
besondere wenn sie ohne Kraftbegrenzung
geschlossen werden.
● Die Kraftbegrenzung verhindert nicht, dass
Finger und andere Körperteile gegen den Tür-
rahmen gedrückt und dadurch verletzt wer-
den können. Elektrische Kindersicherung
Abb. 51
In der Fahrertür: Tasten für die elekt-
rische Kindersicherung. Die elektrische Kindersicherung verhindert
das Öffnen der Schiebetüren und der elektri-
schen Fensterheber in den Schiebetüren von
innen, damit z. B. Kinder während der Fahrt
nicht versehentlich eine Tür öffnen. Die linke
Taste ››› Abb. 51 1 bzw. die rechte Taste
2 schaltet die Kindersicherung hinten links
bzw. rechts ein.Elektrische Kindersicherung ein- oder
ausschalten
FunktionHandlung
Einschalten:Taste
››› Abb. 51 1 oder 2 drü-
cken.
Ausschalten:Die jeweilige Taste erneut drücken. Die gelbe Kontrollleuchte  leuchtet bei ein-
geschalteter Funktion in der jeweiligen Taste
auf.
ACHTUNG
Bei eingeschalteter elektrischer Kindersiche-
rung kann die jeweilige Tür von innen nicht
geöffnet werden.
● Niemals Kinder oder hilfsbedürftige Perso-
nen im Fahrzeug zurücklassen, wenn die Tü-
ren verriegelt werden. Das kann dazu führen,
dass sich diese Personen im Fahrzeug ein-
schließen. In einem Notfall wären sie nicht in
der Lage, das Fahrzeug selbstständig zu ver-
lassen oder sich selbst zu helfen. Einge-
schlossene Personen können sehr hohen
oder sehr niedrigen Temperaturen ausgesetzt
werden.
● Je nach Jahreszeit können in einem ge-
schlossenen Fahrzeug sehr hohe oder niedri-
ge Temperaturen entstehen, die vor allem bei
Kleinkindern ernsthafte Verletzungen und Er-
krankungen hervorrufen oder zum Tode füh-
ren können. 69Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

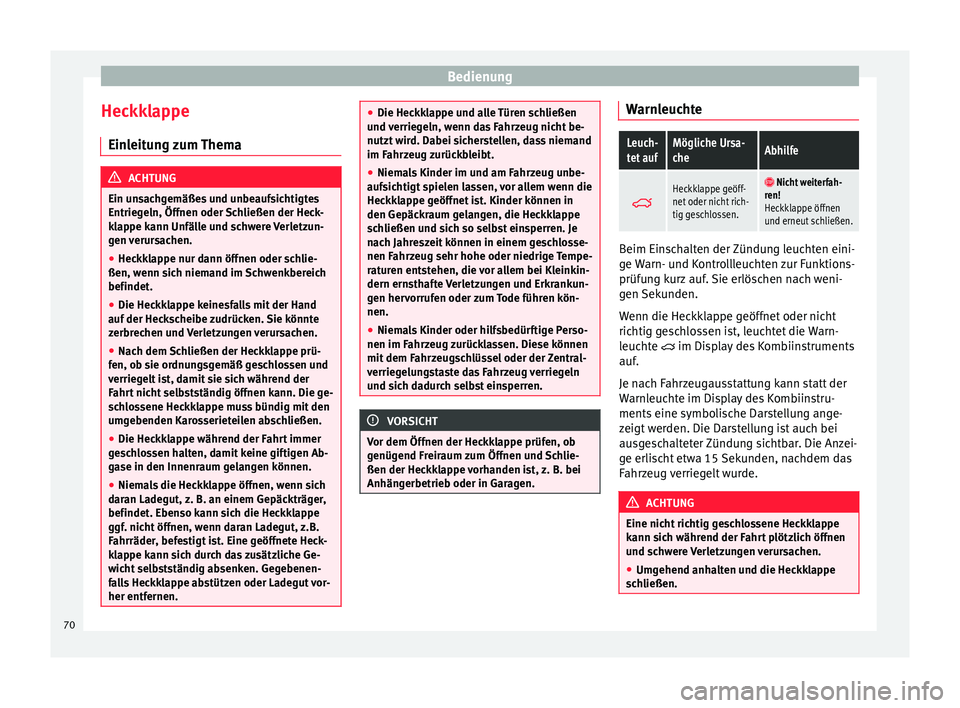

Heckklappe Einleitung zum Thema ACHTUNG
Ein unsachgemäßes und unbeaufsichtigtes
Entriegeln, Öffnen oder Schließen der Heck-
klappe kann Unfälle und schwere Verletzun-
gen verursachen.
● Heckklappe nur dann öffnen oder schlie-
ßen, wenn sich niemand im Schwenkbereich
befindet.
● Die Heckklappe keinesfalls mit der Hand
auf der Heckscheibe zudrücken. Sie könnte
zerbrechen und Verletzungen verursachen.
● Nach dem Schließen der Heckklappe prü-
fen, ob sie ordnungsgemäß geschlossen und
verriegelt ist, damit sie sich während der
Fahrt nicht selbstständig öffnen kann. Die ge-
schlossene Heckklappe muss bündig mit den
umgebenden Karosserieteilen abschließen.
● Die Heckklappe während der Fahrt immer
geschlossen halten, damit keine giftigen Ab-
gase in den Innenraum gelangen können.
● Niemals die Heckklappe öffnen, wenn sich
daran Ladegut, z. B. an einem Gepäckträger,
befindet. Ebenso kann sich die Heckklappe
ggf. nicht öffnen, wenn daran Ladegut, z.B.
Fahrräder, befestigt ist. Eine geöffnete Heck-
klappe kann sich durch das zusätzliche Ge-
wicht selbstständig absenken. Gegebenen-
falls Heckklappe abstützen oder Ladegut vor-
her entfernen. ●
Die Heckklappe und alle Türen schließen
und verriegeln, wenn das Fahrzeug nicht be-
nutzt wird. Dabei sicherstellen, dass niemand
im Fahrzeug zurückbleibt.
● Niemals Kinder im und am Fahrzeug unbe-
aufsichtigt spielen lassen, vor allem wenn die
Heckklappe geöffnet ist. Kinder können in
den Gepäckraum gelangen, die Heckklappe
schließen und sich so selbst einsperren. Je
nach Jahreszeit können in einem geschlosse-
nen Fahrzeug sehr hohe oder niedrige Tempe-
raturen entstehen, die vor allem bei Kleinkin-
dern ernsthafte Verletzungen und Erkrankun-
gen hervorrufen oder zum Tode führen kön-
nen.
● Niemals Kinder oder hilfsbedürftige Perso-
nen im Fahrzeug zurücklassen. Diese können
mit dem Fahrzeugschlüssel oder der Zentral-
verriegelungstaste das Fahrzeug verriegeln
und sich dadurch selbst einsperren. VORSICHT
Vor dem Öffnen der Heckklappe prüfen, ob
genügend Freiraum zum Öffnen und Schlie-
ßen der Heckklappe vorhanden ist, z. B. bei
Anhängerbetrieb oder in Garagen. WarnleuchteLeuch-
tet aufMögliche Ursa-
cheAbhilfe 
Heckklappe geöff-
net oder nicht rich-
tig geschlossen.  Nicht weiterfah-
ren!
Heckklappe öffnen
und erneut schließen. Beim Einschalten der Zündung leuchten eini-
ge Warn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
Wenn die Heckklappe geöffnet oder nicht
richtig geschlossen ist, leuchtet die Warn-
leuchte 
im Display des Kombiinstruments
auf.
Je nach Fahrzeugausstattung kann statt der
Warnleuchte im Display des Kombiinstru-
ments eine symbolische Darstellung ange-
zeigt werden. Die Darstellung ist auch bei
ausgeschalteter Zündung sichtbar. Die Anzei-
ge erlischt etwa 15 Sekunden, nachdem das
Fahrzeug verriegelt wurde. ACHTUNG
Eine nicht richtig geschlossene Heckklappe
kann sich während der Fahrt plötzlich öffnen
und schwere Verletzungen verursachen.
● Umgehend anhalten und die Heckklappe
schließen. 70

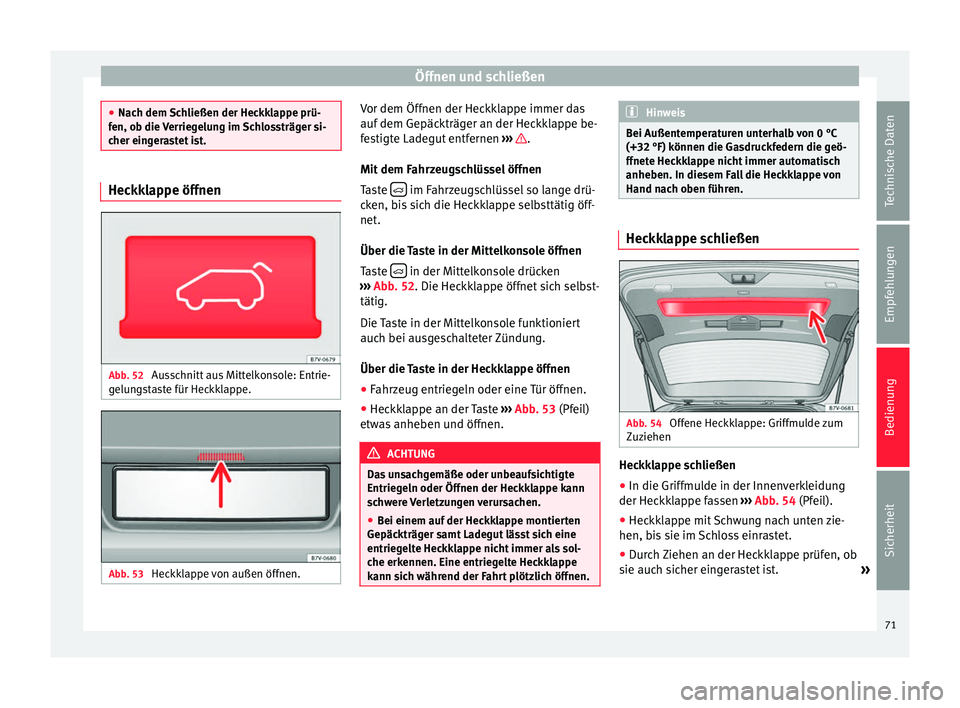

Öffnen und schließen
●
Nach dem Schließen der Heckklappe prü-
fen, ob die Verriegelung im Schlossträger si-
cher eingerastet ist. Heckklappe öffnen
Abb. 52
Ausschnitt aus Mittelkonsole: Entrie-
gelungstaste für Heckklappe. Abb. 53
Heckklappe von außen öffnen. Vor dem Öffnen der Heckklappe immer das
auf dem Gepäckträger an der Heckklappe be-
festigte Ladegut entfernen
››› .
Mit dem Fahrzeugschlüssel öffnen
Taste  im Fahrzeugschlüssel so lange drü-
cken, bis sich die Heckklappe selbsttätig öff-
net.
Über die Taste in der Mittelkonsole öffnen
Taste  in der Mittelkonsole drücken
››› Abb. 52 . Die Heckklappe öffnet sich selbst-
tätig.
Die T
aste in der Mittelkonsole funktioniert
auch bei ausgeschalteter Zündung.
Über die Taste in der Heckklappe öffnen
● Fahrzeug entriegeln oder eine Tür öffnen.
● Heckklappe an der Taste ››› Abb. 53 (Pfeil)
etwas anheben und öffnen. ACHTUNG
Das unsachgemäße oder unbeaufsichtigte
Entriegeln oder Öffnen der Heckklappe kann
schwere Verletzungen verursachen.
● Bei einem auf der Heckklappe montierten
Gepäckträger samt Ladegut lässt sich eine
entriegelte Heckklappe nicht immer als sol-
che erkennen. Eine entriegelte Heckklappe
kann sich während der Fahrt plötzlich öffnen. Hinweis
Bei Außentemperaturen unterhalb von 0 °C
(+32 °F) können die Gasdruckfedern die geö-
ffnete Heckklappe nicht immer automatisch
anheben. In diesem Fall die Heckklappe von
Hand nach oben führen. Heckklappe schließen
Abb. 54
Offene Heckklappe: Griffmulde zum
Zuziehen Heckklappe schließen
● In die Griffmulde in der Innenverkleidung
der Heckklappe fassen ››› Abb. 54 (Pfeil).
● Hec kk

lappe mit Schwung nach unten zie-
hen, bis sie im Schloss einrastet.
● Durch Ziehen an der Heckklappe prüfen, ob
sie auch sicher eingerastet ist. »
71
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

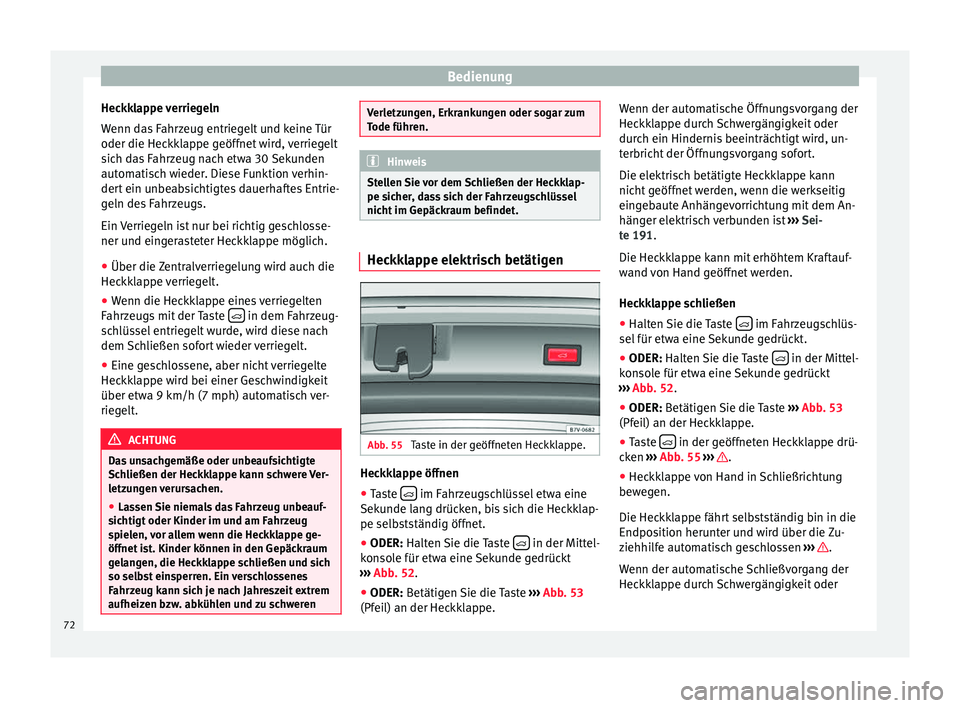

Heckklappe verriegeln
Wenn das Fahrzeug entriegelt und keine Tür
oder die Heckklappe geöffnet wird, verriegelt
sich das Fahrzeug nach etwa 30 Sekunden
automatisch wieder. Diese Funktion verhin-
dert ein unbeabsichtigtes dauerhaftes Entrie-
geln des Fahrzeugs.
Ein Verriegeln ist nur bei richtig geschlosse-
ner und eingerasteter Heckklappe möglich.
● Über die Zentralverriegelung wird auch die
Heckklappe verriegelt.
● Wenn die Heckklappe eines verriegelten
Fahrzeugs mit der Taste  in dem Fahrzeug-
schlüssel entriegelt wurde, wird diese nach
dem Schließen sofort wieder verriegelt.
● Eine geschlossene, aber nicht verriegelte
Heckklappe wird bei einer Geschwindigkeit
über etwa 9 km/h (7 mph) automatisch ver-
riegelt. ACHTUNG
Das unsachgemäße oder unbeaufsichtigte
Schließen der Heckklappe kann schwere Ver-
letzungen verursachen.
● Lassen Sie niemals das Fahrzeug unbeauf-
sichtigt oder Kinder im und am Fahrzeug
spielen, vor allem wenn die Heckklappe ge-
öffnet ist. Kinder können in den Gepäckraum
gelangen, die Heckklappe schließen und sich
so selbst einsperren. Ein verschlossenes
Fahrzeug kann sich je nach Jahreszeit extrem
aufheizen bzw. abkühlen und zu schweren Verletzungen, Erkrankungen oder sogar zum
Tode führen.
Hinweis
Stellen Sie vor dem Schließen der Heckklap-
pe sicher, dass sich der Fahrzeugschlüssel
nicht im Gepäckraum befindet. Heckklappe elektrisch betätigen
Abb. 55
Taste in der geöffneten Heckklappe. Heckklappe öffnen
● Taste  im Fahrzeugschlüssel etwa eine
Sekunde lang drücken, bis sich die Heckklap-
pe selbstständig öffnet.
● ODER: Halten Sie die Taste  in der Mittel-
konsole für etwa eine Sekunde gedrückt
››› Abb. 52 .
● ODER: B
etätigen Sie die Taste ››› Abb. 53
(Pfeil) an der Heckklappe. Wenn der automatische Öffnungsvorgang der
Heckklappe durch Schwergängigkeit oder
durch ein Hindernis beeinträchtigt wird, un-
terbricht der Öffnungsvorgang sofort.
Die elektrisch betätigte Heckklappe kann
nicht geöffnet werden, wenn die werkseitig
eingebaute Anhängevorrichtung mit dem An-
hänger elektrisch verbunden ist
››› Sei-
te 191.
Die Heckk
lappe kann mit erhöhtem Kraftauf-
wand von Hand geöffnet werden.
Heckklappe schließen
● Halten Sie die Taste  im Fahrzeugschlüs-
sel für etwa eine Sekunde gedrückt.
● ODER: Halten Sie die Taste  in der Mittel-
konsole für etwa eine Sekunde gedrückt
››› Abb. 52 .
● ODER: Betätigen Sie die Taste ›
›
› Abb. 53
(Pfeil) an der Heckklappe.
● Taste  in der geöffneten Heckklappe drü-
cken ››› Abb. 55
›
›› .
● Heckklappe von Hand in Schließrichtung
bewegen.
Die Heckklappe fährt selbstständig bin in die
Endposition herunter und wird über die Zu-
ziehhilfe automatisch geschlossen ››› .
Wenn der automatische Schließvorgang der
Heckklappe durch Schwergängigkeit oder
72

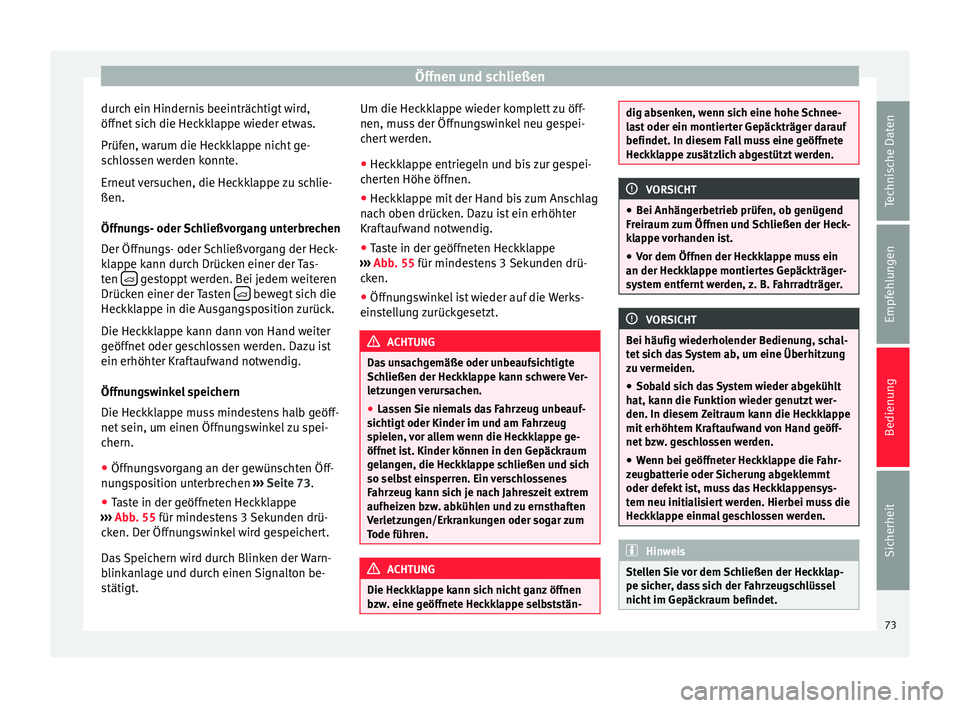

Öffnen und schließen
durch ein Hindernis beeinträchtigt wird,
öffnet sich die Heckklappe wieder etwas.
Prüfen, warum die Heckklappe nicht ge-
schlossen werden konnte.
Erneut versuchen, die Heckklappe zu schlie-
ßen.
Öffnungs- oder Schließvorgang unterbrechen
Der Öffnungs- oder Schließvorgang der Heck-
klappe kann durch Drücken einer der Tas-
ten  gestoppt werden. Bei jedem weiteren
Drücken einer der Tasten  bewegt sich die
Heckklappe in die Ausgangsposition zurück.
Die Heckklappe kann dann von Hand weiter
geöffnet oder geschlossen werden. Dazu ist
ein erhöhter Kraftaufwand notwendig.
Öffnungswinkel speichern
Die Heckklappe muss mindestens halb geöff-
net sein, um einen Öffnungswinkel zu spei-
chern.
● Öffnungsvorgang an der gewünschten Öff-
nungsposition unterbrechen ››› Seite 73 .
● Ta
ste in der geöffneten Heckklappe
››› Abb. 55 für mindestens 3 Sekunden drü-
ck

en. Der Öffnungswinkel wird gespeichert.
Das Speichern wird durch Blinken der Warn-
blinkanlage und durch einen Signalton be-
stätigt. Um die Heckklappe wieder komplett zu öff-
nen, muss der Öffnungswinkel neu gespei-
chert werden.
● Heckklappe entriegeln und bis zur gespei-
cherten Höhe öffnen.
● Heckklappe mit der Hand bis zum Anschlag
nach oben drücken. Dazu ist ein erhöhter
Kraftaufwand notwendig.
● Taste in der geöffneten Heckklappe
››› Abb. 55
für mindestens 3 Sekunden drü-
cken.
● Öffnungswinkel ist wieder auf die Werks-
einstellung zurückgesetzt. ACHTUNG
Das unsachgemäße oder unbeaufsichtigte
Schließen der Heckklappe kann schwere Ver-
letzungen verursachen.
● Lassen Sie niemals das Fahrzeug unbeauf-
sichtigt oder Kinder im und am Fahrzeug
spielen, vor allem wenn die Heckklappe ge-
öffnet ist. Kinder können in den Gepäckraum
gelangen, die Heckklappe schließen und sich
so selbst einsperren. Ein verschlossenes
Fahrzeug kann sich je nach Jahreszeit extrem
aufheizen bzw. abkühlen und zu ernsthaften
Verletzungen/Erkrankungen oder sogar zum
Tode führen. ACHTUNG
Die Heckklappe kann sich nicht ganz öffnen
bzw. eine geöffnete Heckklappe selbststän- dig absenken, wenn sich eine hohe Schnee-
last oder ein montierter Gepäckträger darauf
befindet. In diesem Fall muss eine geöffnete
Heckklappe zusätzlich abgestützt werden.
VORSICHT
● Bei Anhängerbetrieb prüfen, ob genügend
Freiraum zum Öffnen und Schließen der Heck-
klappe vorhanden ist.
● Vor dem Öffnen der Heckklappe muss ein
an der Heckklappe montiertes Gepäckträger-
system entfernt werden, z. B. Fahrradträger. VORSICHT
Bei häufig wiederholender Bedienung, schal-
tet sich das System ab, um eine Überhitzung
zu vermeiden. ● Sobald sich das System wieder abgekühlt
hat, kann die Funktion wieder genutzt wer-
den. In diesem Zeitraum kann die Heckklappe
mit erhöhtem Kraftaufwand von Hand geöff-
net bzw. geschlossen werden.
● Wenn bei geöffneter Heckklappe die Fahr-
zeugbatterie oder Sicherung abgeklemmt
oder defekt ist, muss das Heckklappensys-
tem neu initialisiert werden. Hierbei muss die
Heckklappe einmal geschlossen werden. Hinweis
Stellen Sie vor dem Schließen der Heckklap-
pe sicher, dass sich der Fahrzeugschlüssel
nicht im Gepäckraum befindet. 73
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

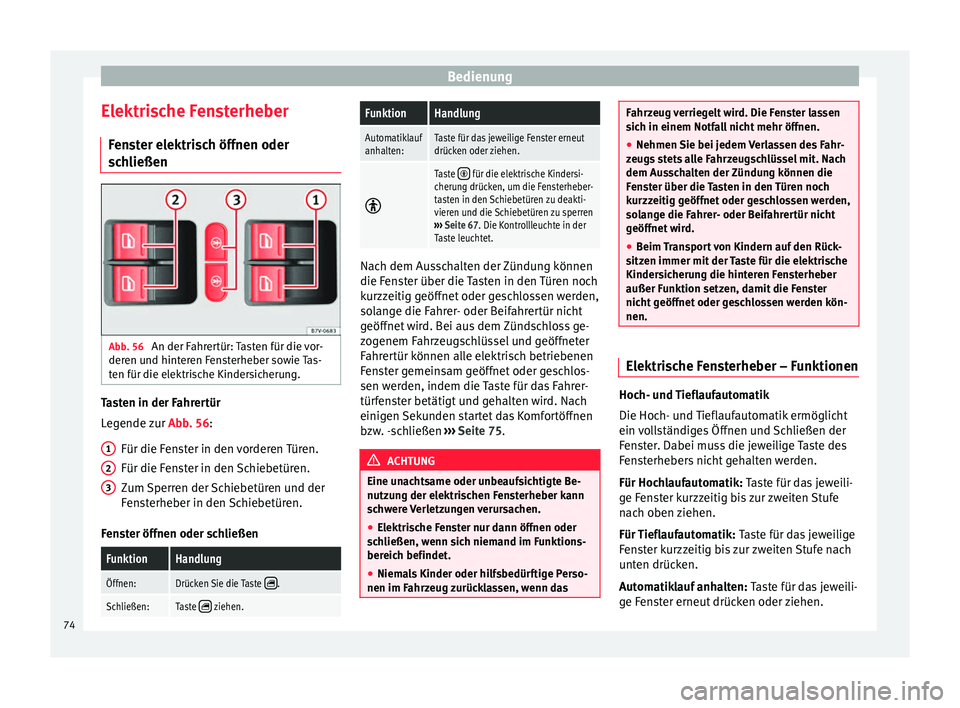

Elektrische Fensterheber Fenster elektrisch öffnen oder
schließen Abb. 56
An der Fahrertür: Tasten für die vor-
deren und hinteren Fensterheber sowie Tas-
ten für die elektrische Kindersicherung. Tasten in der Fahrertür
Legende zur
Abb. 56:
Für die F en
ster in den vorderen Türen.
Für die Fenster in den Schiebetüren.
Zum Sperren der Schiebetüren und der
Fensterheber in den Schiebetüren.
Fenster öffnen oder schließen
FunktionHandlung
Öffnen:Drücken Sie die Taste .
Schließen:Taste  ziehen. 1
2
3
FunktionHandlung
Automatiklauf
anhalten:Taste für das jeweilige Fenster erneut
drücken oder ziehen. 
Taste  für die elektrische Kindersi-
cherung drücken, um die Fensterheber-
tasten in den Schiebetüren zu deakti-
vieren und die Schiebetüren zu sperren
››› Seite 67. Die Kontrollleuchte in der
Taste leuchtet. Nach dem Ausschalten der Zündung können
die Fenster über die Tasten in den Türen noch
kurzzeitig geöffnet oder geschlossen werden,
solange die Fahrer- oder Beifahrertür nicht
geöffnet wird. Bei aus dem Zündschloss ge-
zogenem Fahrzeugschlüssel und geöffneter
Fahrertür können alle elektrisch betriebenen
Fenster gemeinsam geöffnet oder geschlos-
sen werden, indem die Taste für das Fahrer-
türfenster betätigt und gehalten wird. Nach
einigen Sekunden startet das Komfortöffnen
bzw. -schließen
›››
Seite 75. ACHTUNG
Eine unachtsame oder unbeaufsichtigte Be-
nutzung der elektrischen Fensterheber kann
schwere Verletzungen verursachen.
● Elektrische Fenster nur dann öffnen oder
schließen, wenn sich niemand im Funktions-
bereich befindet.
● Niemals Kinder oder hilfsbedürftige Perso-
nen im Fahrzeug zurücklassen, wenn das Fahrzeug verriegelt wird. Die Fenster lassen
sich in einem Notfall nicht mehr öffnen.
●
Nehmen Sie bei jedem Verlassen des Fahr-
zeugs stets alle Fahrzeugschlüssel mit. Nach
dem Ausschalten der Zündung können die
Fenster über die Tasten in den Türen noch
kurzzeitig geöffnet oder geschlossen werden,
solange die Fahrer- oder Beifahrertür nicht
geöffnet wird.
● Beim Transport von Kindern auf den Rück-
sitzen immer mit der Taste für die elektrische
Kindersicherung die hinteren Fensterheber
außer Funktion setzen, damit die Fenster
nicht geöffnet oder geschlossen werden kön-
nen. Elektrische Fensterheber – Funktionen
Hoch- und Tieflaufautomatik
Die Hoch- und Tieflaufautomatik ermöglicht
ein vollständiges Öffnen und Schließen der
Fenster. Dabei muss die jeweilige Taste des
Fensterhebers nicht gehalten werden.
Für Hochlaufautomatik:
Taste für das jeweili-
g e F

enster kurzzeitig bis zur zweiten Stufe
nach oben ziehen.
Für Tieflaufautomatik: Taste für das jeweilige
Fenster kurzzeitig bis zur zweiten Stufe nach
unten drücken.
Automatiklauf anhalten: Taste für das jeweili-
ge Fenster erneut drücken oder ziehen.
74

Öffnen und schließen
Wiederherstellen der Hoch- und
Tieflaufautomatik
Wenn die Fahrzeugbatterie bei nicht vollstän-
dig geschlossenem Fenster abgeklemmt oder
entladen worden ist, ist die Hoch- und Tief-
laufautomatik außer Funktion und muss wie-
derhergestellt werden:
● Alle Fenster und Türen schließen.
● Taste für das jeweilige Fenster nach oben
ziehen und mindestens eine Sekunde lang in
dieser Stellung halten.
● Taste loslassen und erneut nach oben zie-
hen und halten. Die Hoch- und Tieflaufauto-
matik ist nun wieder betriebsbereit.
Es können die Fensterheberautomatiken ein-
zeln oder für mehrere Fenster zugleich wie-
derhergestellt werden.
Komfortöffnen und -schließen
Die Fenster können von außen mit dem Fahr-
zeugschlüssel geöffnet und geschlossen wer-
den:
● Ent- oder Verriegelungstaste des Fahrzeug-
schlüssels gedrückt halten. Alle Fenster mit
elektrischen Fensterhebern werden geöffnet
bzw. geschlossen.
● Um die Funktion zu unterbrechen, Ent- oder
Verriegelungstaste loslassen. Beim Komfortschließen schließen zuerst die
Fenster und dann das Panorama-Schiebe-
dach.
Über das Menü
Einstellungen - Komfort kön-
nen v
erschiedene Einstellungen zur Bedie-
nung der Fenster vorgenommen werden
››› Seite 50. Hinweis
Bei einer Funktionsstörung der elektrischen
Fensterheber funktionieren die Hoch- und
Tieflaufautomatik sowie die Kraftbegrenzung
nicht richtig. Fachbetrieb aufsuchen. Kraftbegrenzung der Fensterheber
Die Kraftbegrenzung der elektrischen Fenster-
heber kann die Gefahr von Quetschverletzun-
gen beim Schließen des Fensters vermindern
››› . Wenn der automatische Hochlauf
(Schließvorgang) eines Fensters durch
Schwergängigkeit oder durch ein Hindernis
beeinträchtigt wird, öffnet sich das Fenster
sofort wieder.
● Prüfen, warum das Fenster nicht geschlos-
sen hat.
● Erneut versuchen, das Fenster zu schlie-
ßen.
● Wenn innerhalb von etwa 10 Sekunden seit
dem ersten Stoppen und Öffnen des Fensters
das Fenster erneut im automatischen Hoch- lauf durch Schwergängigkeit oder durch ein
Hindernis am Schließvorgang gehindert wer-
den sollte, ist der Automatikhochlauf für etwa
10 Sekunden außer Betrieb.
●
Wenn sich das Fenster weiterhin durch
Schwergängigkeit oder durch ein Hindernis
nicht schließen lässt, stoppt das Fenster an
der entsprechenden Stelle. Durch nochmali-
ges Betätigen des Tasters innerhalb von etwa
10 Sekunden schließt das Fenster ohne
Kraftbegrenzung
›
›› .
Fenster ohne Kraftbegrenzung schließen
● Fenster innerhalb von etwa 10 Sekunden
durch Halten der Taste versuchen, erneut zu
schließen. Die Kraftbegrenzung ist dabei für
einen g erin

gen Funktionsbereich des
Schließwegs deaktiviert!
● Wenn der Schließvorgang länger als etwa
10 Sekunden dauert, ist die Kraftbegrenzung
wieder aktiv. Das Fenster stoppt dann wieder
bei einer erneuten Schwergängigkeit oder ei-
nem Hindernis.
● Wenn sich das Fenster weiterhin nicht
schließen lässt, einen Fachbetrieb aufsu-
chen. ACHTUNG
Das Schließen der elektrischen Fensterheber
ohne Kraftbegrenzung kann schwere Verlet-
zungen verursachen. » 75
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung
●

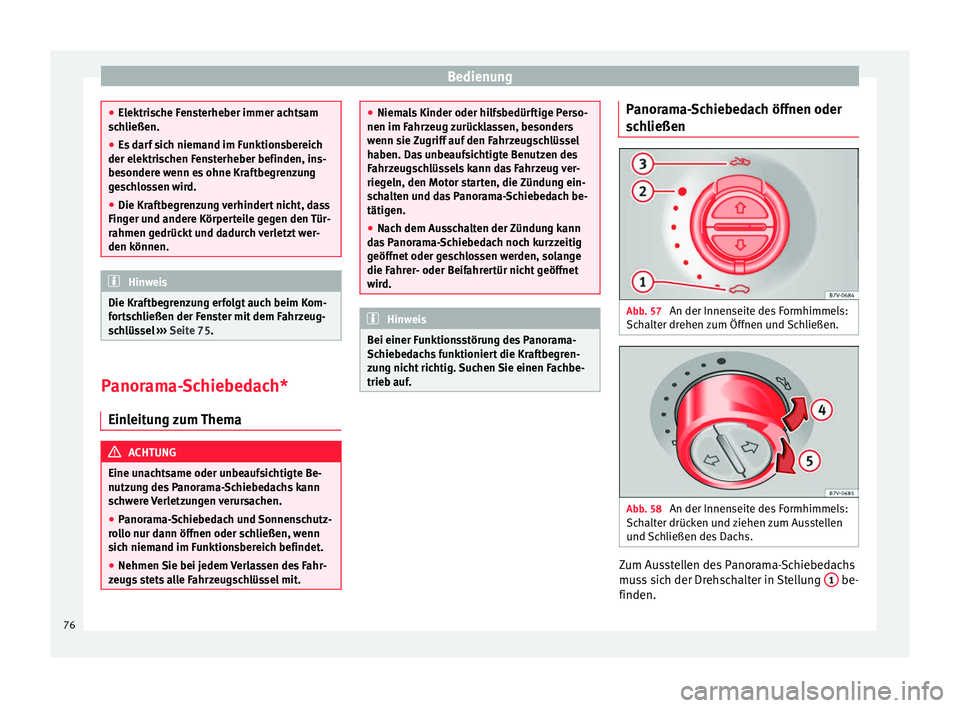

Elektrische Fensterheber immer achtsam
schließen.
● Es darf sich niemand im Funktionsbereich
der elektrischen Fensterheber befinden, ins-
besondere wenn es ohne Kraftbegrenzung
geschlossen wird.
● Die Kraftbegrenzung verhindert nicht, dass
Finger und andere Körperteile gegen den Tür-
rahmen gedrückt und dadurch verletzt wer-
den können. Hinweis
Die Kraftbegrenzung erfolgt auch beim Kom-
fortschließen der Fenster mit dem Fahrzeug-
schlüssel ››› Seite 75
. Panorama-Schiebedach*
Einleitung zum Thema ACHTUNG
Eine unachtsame oder unbeaufsichtigte Be-
nutzung des Panorama-Schiebedachs kann
schwere Verletzungen verursachen.
● Panorama-Schiebedach und Sonnenschutz-
rollo nur dann öffnen oder schließen, wenn
sich niemand im Funktionsbereich befindet.
● Nehmen Sie bei jedem Verlassen des Fahr-
zeugs stets alle Fahrzeugschlüssel mit. ●
Niemals Kinder oder hilfsbedürftige Perso-
nen im Fahrzeug zurücklassen, besonders
wenn sie Zugriff auf den Fahrzeugschlüssel
haben. Das unbeaufsichtigte Benutzen des
Fahrzeugschlüssels kann das Fahrzeug ver-
riegeln, den Motor starten, die Zündung ein-
schalten und das Panorama-Schiebedach be-
tätigen.
● Nach dem Ausschalten der Zündung kann
das Panorama-Schiebedach noch kurzzeitig
geöffnet oder geschlossen werden, solange
die Fahrer- oder Beifahrertür nicht geöffnet
wird. Hinweis
Bei einer Funktionsstörung des Panorama-
Schiebedachs funktioniert die Kraftbegren-
zung nicht richtig. Suchen Sie einen Fachbe-
trieb auf. Panorama-Schiebedach öffnen oder
schließen
Abb. 57
An der Innenseite des Formhimmels:
Schalter drehen zum Öffnen und Schließen. Abb. 58
An der Innenseite des Formhimmels:
Schalter drücken und ziehen zum Ausstellen
und Schließen des Dachs. Zum Ausstellen des Panorama-Schiebedachs
muss sich der Drehschalter in Stellung
1 be-
finden.
76

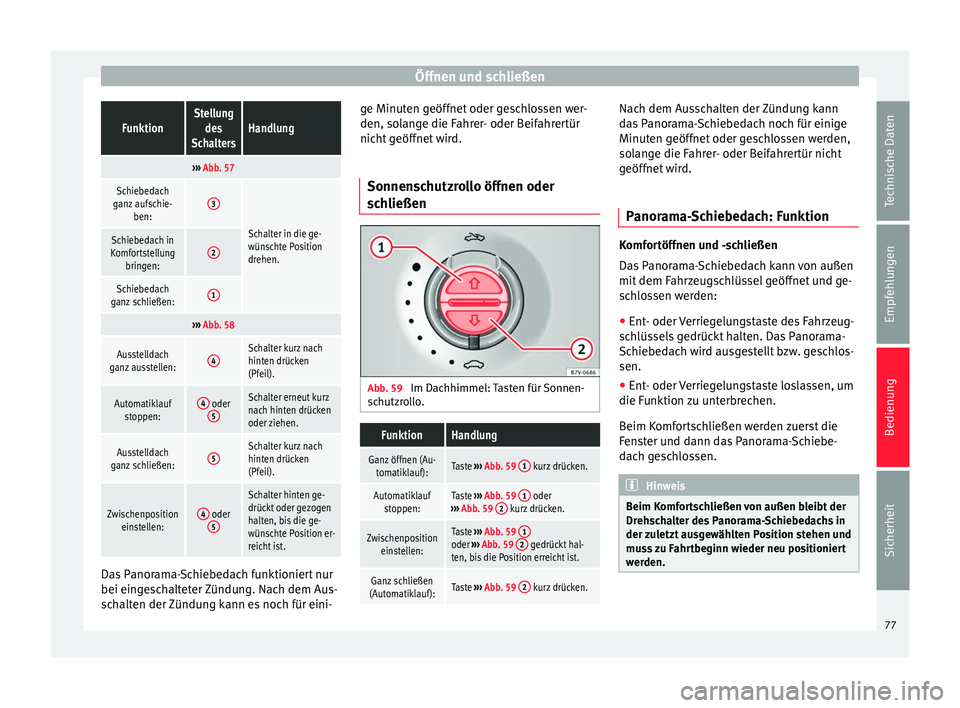

Öffnen und schließenFunktionStellung
des
SchaltersHandlung
››› Abb. 57
Schiebedach
ganz aufschie- ben:3
Schalter in die ge-
wünschte Position
drehen.Schiebedach in
Komfortstellung bringen:2
Schiebedach
ganz schließen:1
››› Abb. 58
Ausstelldach
ganz ausstellen:4Schalter kurz nach
hinten drücken
(Pfeil).
Automatiklauf stoppen:4 oder5Schalter erneut kurz
nach hinten drücken
oder ziehen.
Ausstelldach
ganz schließen:5Schalter kurz nach
hinten drücken
(Pfeil).
Zwischenposition einstellen:4 oder5
Schalter hinten ge-
drückt oder gezogen
halten, bis die ge-
wünschte Position er-
reicht ist. Das Panorama-Schiebedach funktioniert nur
bei eingeschalteter Zündung. Nach dem Aus-
schalten der Zündung kann es noch für eini- ge Minuten geöffnet oder geschlossen wer-
den, solange die Fahrer- oder Beifahrertür
nicht geöffnet wird.
Sonnenschutzrollo öffnen oder
schließen Abb. 59
Im Dachhimmel: Tasten für Sonnen-
schutzrollo.
FunktionHandlung
Ganz öffnen (Au- tomatiklauf):Taste ››› Abb. 59 1 kurz drücken.
Automatiklauf
stoppen:Taste ››› Abb. 59 1 oder
››› Abb. 59 2 kurz drücken.
Zwischenposition
einstellen:Taste ››› Abb. 59 1oder
››› Abb. 59 2 gedrückt hal-
ten, bis die Position erreicht ist.
Ganz schließen
(Automatiklauf):Taste ››› Abb. 59 2 kurz drücken. Nach dem Ausschalten der Zündung kann
das Panorama-Schiebedach noch für einige
Minuten geöffnet oder geschlossen werden,
solange die Fahrer- oder Beifahrertür nicht
geöffnet wird.
Panorama-Schiebedach: Funktion Komfortöffnen und -schließen
Das Panorama-Schiebedach kann von außen
mit dem Fahrzeugschlüssel geöffnet und ge-
schlossen werden:
● Ent- oder Verriegelungstaste des Fahrzeug-
schlüssels gedrückt halten. Das Panorama-
Schiebedach wird ausgestellt bzw. geschlos-
sen.
● Ent- oder Verriegelungstaste loslassen, um
die Funktion zu unterbrechen.
Beim Komfortschließen werden zuerst die
Fenster und dann das Panorama-Schiebe-
dach geschlossen. Hinweis
Beim Komfortschließen von außen bleibt der
Drehschalter des Panorama-Schiebedachs in
der zuletzt ausgewählten Position stehen und
muss zu Fahrtbeginn wieder neu positioniert
werden. 77
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

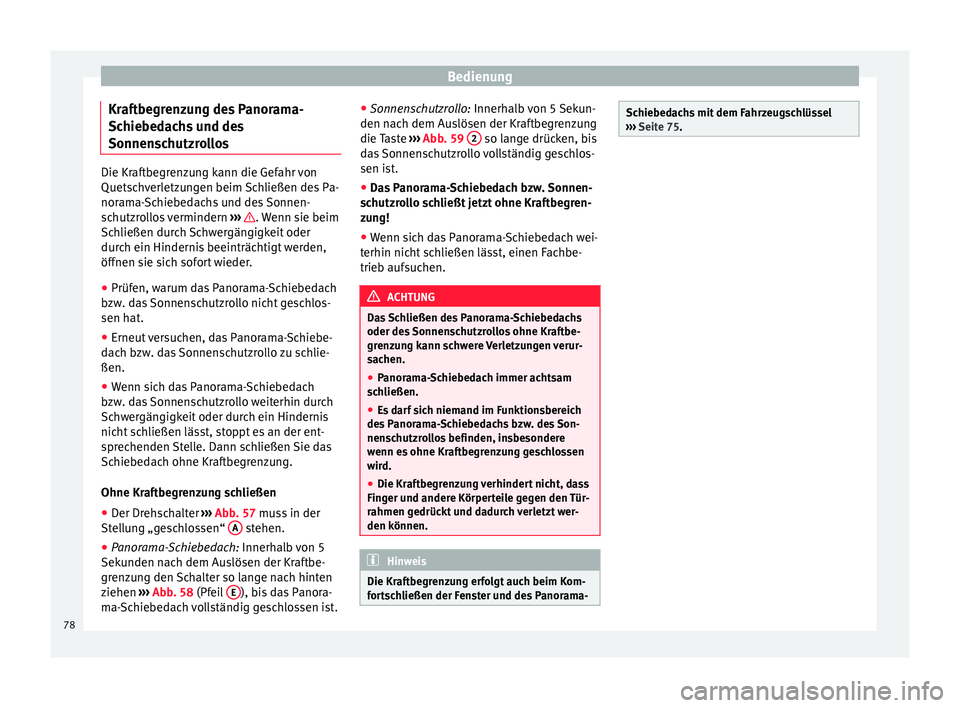

Kraftbegrenzung des Panorama-
Schiebedachs und des
Sonnenschutzrollos Die Kraftbegrenzung kann die Gefahr von
Quetschverletzungen beim Schließen des Pa-
norama-Schiebedachs und des Sonnen-
schutzrollos vermindern
››› . Wenn sie beim
Schließen durch Schwergängigkeit oder
durch ein Hindernis beeinträchtigt werden,
öffnen sie sich sofort wieder.
● Prüfen, warum das Panorama-Schiebedach
bzw. das Sonnenschutzrollo nicht geschlos-
sen hat.
● Erneut versuchen, das Panorama-Schiebe-
dach bzw. das Sonnenschutzrollo zu schlie-
ßen.
● Wenn sich das Panorama-Schiebedach
bzw. das Sonnenschutzrollo weiterhin durch
Schwergängigkeit oder durch ein Hindernis
nicht schließen lässt, stoppt es an der ent-
sprechenden Stelle. Dann schließen Sie das
Schiebedach ohne Kraftbegrenzung.
Ohne Kraftbegrenzung schließen
● Der Drehschalter ›››
Abb. 57 muss in der
Stellung „geschlossen“ A stehen.
● Panorama-Schiebedach: Innerhalb von 5
Sek u
nden nach dem Auslösen der Kraftbe-
grenzung den Schalter so lange nach hinten
ziehen ›››
Abb. 58
(Pfeil E ), bis das Panora-
ma-Schiebedach vollständig geschlossen ist. ●
Sonnenschutzrollo: Innerhalb von 5 Sekun-
den n ac

h dem Auslösen der Kraftbegrenzung
die Taste ››› Abb. 59 2 so lange drücken, bis
das Sonnenschutzrollo vollständig geschlos-
sen ist.
● Das Panorama-Schiebedach bzw. Sonnen-
schutzrollo schließt jetzt ohne Kraftbegren-
zung!
● Wenn sich das Panorama-Schiebedach wei-
terhin nicht schließen lässt, einen Fachbe-
trieb aufsuchen. ACHTUNG
Das Schließen des Panorama-Schiebedachs
oder des Sonnenschutzrollos ohne Kraftbe-
grenzung kann schwere Verletzungen verur-
sachen.
● Panorama-Schiebedach immer achtsam
schließen.
● Es darf sich niemand im Funktionsbereich
des Panorama-Schiebedachs bzw. des Son-
nenschutzrollos befinden, insbesondere
wenn es ohne Kraftbegrenzung geschlossen
wird.
● Die Kraftbegrenzung verhindert nicht, dass
Finger und andere Körperteile gegen den Tür-
rahmen gedrückt und dadurch verletzt wer-
den können. Hinweis
Die Kraftbegrenzung erfolgt auch beim Kom-
fortschließen der Fenster und des Panorama- Schiebedachs mit dem Fahrzeugschlüssel
››› Seite 75.78
