Seat Alhambra 2009 Betriebsanleitung (in German)

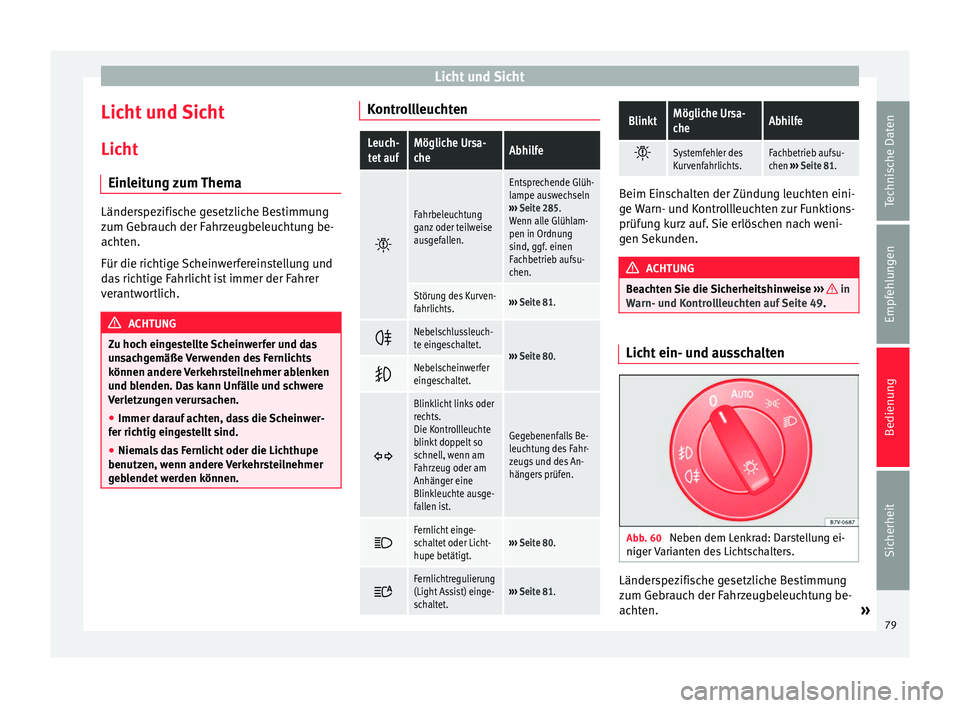

Licht und Sicht
Licht und Sicht
Licht Einleitung zum Thema Länderspezifische gesetzliche Bestimmung
zum Gebrauch der Fahrzeugbeleuchtung be-
achten.
Für die richtige Scheinwerfereinstellung und
das richtige Fahrlicht ist immer der Fahrer
verantwortlich.
ACHTUNG
Zu hoch eingestellte Scheinwerfer und das
unsachgemäße Verwenden des Fernlichts
können andere Verkehrsteilnehmer ablenken
und blenden. Das kann Unfälle und schwere
Verletzungen verursachen.
● Immer darauf achten, dass die Scheinwer-
fer richtig eingestellt sind.
● Niemals das Fernlicht oder die Lichthupe
benutzen, wenn andere Verkehrsteilnehmer
geblendet werden können. KontrollleuchtenLeuch-
tet aufMögliche Ursa-
cheAbhilfe 
Fahrbeleuchtung
ganz oder teilweise
ausgefallen.
Entsprechende Glüh-
lampe auswechseln
››› Seite 285.
Wenn alle Glühlam-
pen in Ordnung
sind, ggf. einen
Fachbetrieb aufsu-
chen.
Störung des Kurven-
fahrlichts.››› Seite 81. 
Nebelschlussleuch-
te eingeschaltet.
›››
Seite 80. Nebelscheinwerfer
eingeschaltet.

Blinklicht links oder
rechts.
Die Kontrollleuchte
blinkt doppelt so
schnell, wenn am
Fahrzeug oder am
Anhänger eine
Blinkleuchte ausge-
fallen ist.
Gegebenenfalls Be-
leuchtung des Fahr-
zeugs und des An-
hängers prüfen.

Fernlicht einge-
schaltet oder Licht-
hupe betätigt.›››
Seite 80. 
Fernlichtregulierung
(Light Assist) einge-
schaltet.›››
Seite 81.
BlinktMögliche Ursa-
cheAbhilfe 
Systemfehler des
Kurvenfahrlichts.Fachbetrieb aufsu-
chen
››› Seite 81. Beim Einschalten der Zündung leuchten eini-
ge Warn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
ACHTUNG
Beachten Sie die Sicherheitshinweise ››› in
Warn- und Kontrollleuchten auf Seite 49. Licht ein- und ausschalten
Abb. 60
Neben dem Lenkrad: Darstellung ei-
niger Varianten des Lichtschalters. Länderspezifische gesetzliche Bestimmung
zum Gebrauch der Fahrzeugbeleuchtung be-
achten.
»
79
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

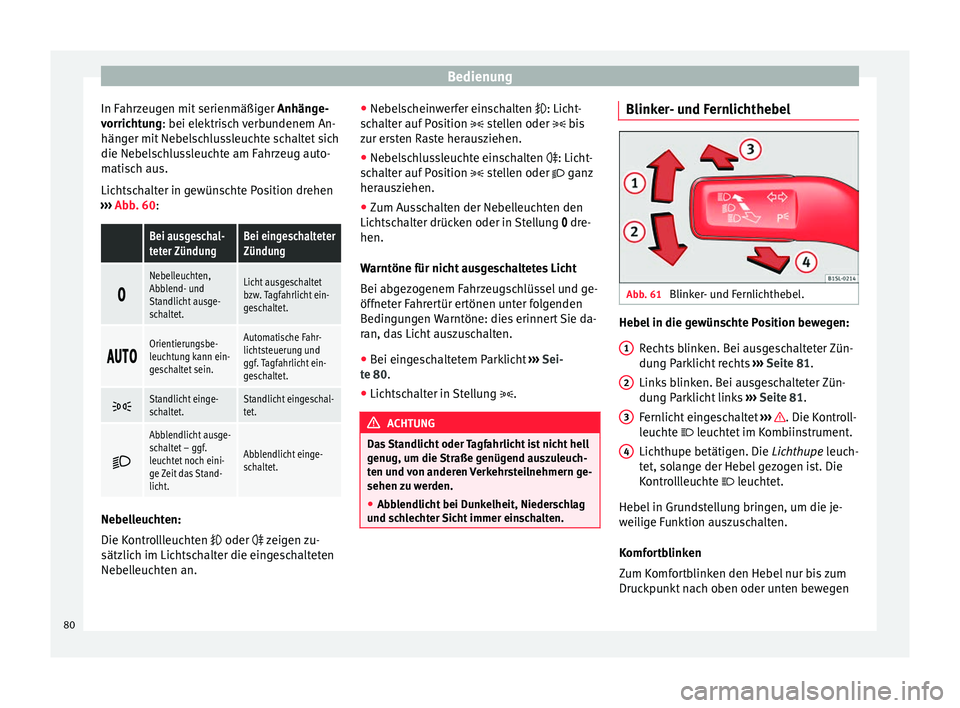

In Fahrzeugen mit serienmäßiger Anhänge-
vorrichtung : bei elektrisch verbundenem An-
hän g
er mit Nebelschlussleuchte schaltet sich
die Nebelschlussleuchte am Fahrzeug auto-
matisch aus.
Lichtschalter in gewünschte Position drehen
››› Abb. 60:
Bei ausgeschal-
teter ZündungBei eingeschalteter
Zündung 
Nebelleuchten,
Abblend- und
Standlicht ausge-
schaltet.Licht ausgeschaltet
bzw. Tagfahrlicht ein-
geschaltet.

Orientierungsbe-
leuchtung kann ein-
geschaltet sein.Automatische Fahr-
lichtsteuerung und
ggf. Tagfahrlicht ein-
geschaltet.

Standlicht einge-
schaltet.Standlicht eingeschal-
tet.

Abblendlicht ausge-
schaltet – ggf.
leuchtet noch eini-
ge Zeit das Stand-
licht.
Abblendlicht einge-
schaltet.
Nebelleuchten:
Die Kontrollleuchten 
oder  zeigen zu-
sätzlich im Lichtschalter die eingeschalteten
Nebelleuchten an. ●
Nebelscheinwerfer einschalten : Licht-
schalter auf Position  stellen oder

bis
z

ur ersten Raste herausziehen.
● Nebelschlussleuchte einschalten : Licht-
schalter auf Position  stellen oder  ganz
herau

sziehen.
● Zum Ausschalten der Nebelleuchten den
Lichtschalter drücken oder in Stellung 
dre-
hen.
Warntöne für nicht ausgeschaltetes Licht
Bei abgezogenem Fahrzeugschlüssel und ge-
öffneter Fahrertür ertönen unter folgenden
Bedingungen Warntöne: dies erinnert Sie da-
ran, das Licht auszuschalten.
● Bei eingeschaltetem Parklicht ››› Sei-
te 80.
● Lichts

chalter in Stellung . ACHTUNG
Das Standlicht oder Tagfahrlicht ist nicht hell
genug, um die Straße genügend auszuleuch-
ten und von anderen Verkehrsteilnehmern ge-
sehen zu werden.
● Abblendlicht bei Dunkelheit, Niederschlag
und schlechter Sicht immer einschalten. Blinker- und Fernlichthebel
Abb. 61
Blinker- und Fernlichthebel. Hebel in die gewünschte Position bewegen:
Rechts blinken. Bei ausgeschalteter Zün-
dung Parklicht rechts ››› Seite 81 .
Link s
blinken. Bei ausgeschalteter Zün-
dung Parklicht links ››› Seite 81.
Fernlicht eingeschaltet ››› . Die Kontroll-
leuchte  leuchtet im Kombiinstrument.
Lichthupe betätigen. Die Lichthupe
leuch-
t

et, solange der Hebel gezogen ist. Die
Kontrollleuchte  leuchtet.
Hebel in Grundstellung bringen, um die je-
weilige Funktion auszuschalten.
Komfortblinken
Zum Komfortblinken den Hebel nur bis zum
Druckpunkt nach oben oder unten bewegen 1 2
3
4
80

Licht und Sicht
und Hebel loslassen. Der Blinker blinkt drei
Mal.
Das Komfortblinken kann über das Menü Licht & Sicht im Display des Kombiinstru-
ments ein- und ausgeschaltet werden ››› Sei-
te 50 . Bei Fahrzeugen ohne Menü
Licht &
Sic
ht kann die Funktion bei einem Fachbe-
trieb deaktiviert werden. ACHTUNG
Ein unsachgemäßes Verwenden des Fern-
lichts kann Unfälle und schwere Verletzungen
verursachen, da das Fernlicht andere Ver-
kehrsteilnehmer ablenken und blenden kann. Hinweis
● Die Blinkleuchte funktioniert nur bei einge-
schalteter Zündung. Das Warnblinken funkti-
oniert auch bei ausgeschalteter Zündung
››› Seite 260.
● Wenn am F

ahrzeug oder am Anhänger eine
Blinkleuchte ausfällt, blinkt die Kontroll-
leuchte etwa doppelt so schnell.
● Das Fernlicht lässt sich nur bei eingeschal-
tet

em Abblendlicht einschalten. Licht und Sicht – Funktionen
Parklicht

Bei eingeschaltetem Parklicht (Blinker rechts
oder links) leuchten auf der entsprechenden Fahrzeugseite der Scheinwerfer mit Stand-
licht und die Rückleuchte. Das Parklicht
leuchtet nur bei ausgeschalteter Zündung.
Tagfahrlicht
Das Tagfahrlicht soll durch verbesserte Sicht-
barkeit Ihres Fahrzeugs die Unfallgefahr ver-
ringern. Es handelt sich um in die Scheinwer-
fer integrierte, unabhängige Leuchten, die
bei jedem Einschalten der Zündung einge-
schaltet werden, wenn der Lichtschalter in
der Stellung
 oder
0
steht.
Wenn der Lichtschalter in der Position 
steht, schaltet ein Dämmerungssensor die
Beleuchtung der Instrumente und Schalter
automatisch ein und aus.
Automatische Fahrlichtsteuerung 
Die automatische Fahrlichtsteuerung ist le-
diglich ein Hilfsmittel und kann nicht alle
Fahrsituationen ausreichend erkennen.
Wenn der Lichtschalter in der Position 
steht, schalten sich die Fahrzeugbeleuchtung
sowie die Instrumenten- und Schalterbe-
leuchtung in folgenden Situationen automa-
tisch ein und aus ››› :
Automatisches Ein-
schaltenAutomatisches Aus-
schalten bzw. Um-
schalten auf Tagfahr-
licht:
Der Dämmerungssensor
erkennt
Dunkelheit, z. B.
bei Tunnelfahrten.Beim Erkennen von aus-
reichender Helligkeit.
Der Regensensor erkennt
Regen und schaltet die
Scheibenwischer ein.Wenn die Scheibenwi-
scher einige Minuten nicht
gewischt haben. Dynamisches Kurvenfahrlicht (AFS)
Das dynamische Kurvenfahrlicht funktioniert
nur bei eingeschaltetem Abblendlicht und ei-
ner Geschwindigkeit von mehr als 10 km/h
(6 mph). In den Kurven wird die Straße durch
die lenkbaren Lichter automatisch besser
ausgeleuchtet.
Das dynamische Kurvenfahrlicht kann über
das Infotainmentsystem aktiviert bzw. deakti-
viert werden.
Statisches Kurvenfahrlicht
Beim langsamen Abbiegen oder in sehr en-
gen Kurven schaltet sich zusätzlich ein im
Scheinwerfer integriertes statisches Kurven-
fahrlicht automatisch zu. Das statische Kur-
venfahrlicht funktioniert nur bei Geschwin-
digkeiten unterhalb von 40 km/h (25 mph).
»
81
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung

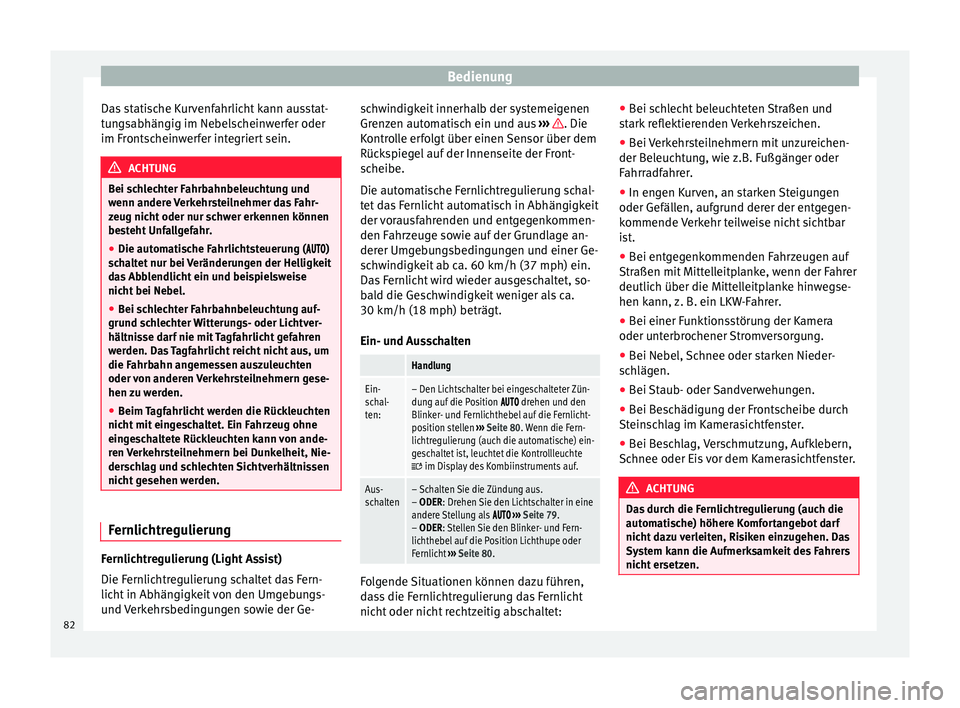

Das statische Kurvenfahrlicht kann ausstat-
tungsabhängig im Nebelscheinwerfer oder
im Frontscheinwerfer integriert sein. ACHTUNG
Bei schlechter Fahrbahnbeleuchtung und
wenn andere Verkehrsteilnehmer das Fahr-
zeug nicht oder nur schwer erkennen können
besteht Unfallgefahr.
● Die automatische Fahrlichtsteuerung ()
schaltet nur bei Veränderungen der Helligkeit
das Abblendlicht ein und beispielsweise
nicht bei Nebel.
● Bei schlechter Fahrbahnbeleuchtung auf-
grund schlechter Witterungs- oder Lichtver-
hältnisse darf nie mit Tagfahrlicht gefahren
werden. Das Tagfahrlicht reicht nicht aus, um
die Fahrbahn angemessen auszuleuchten
oder von anderen Verkehrsteilnehmern gese-
hen zu werden.
● Beim Tagfahrlicht werden die Rückleuchten
nicht mit eingeschaltet. Ein Fahrzeug ohne
eingeschaltete Rückleuchten kann von ande-
ren Verkehrsteilnehmern bei Dunkelheit, Nie-
derschlag und schlechten Sichtverhältnissen
nicht gesehen werden. Fernlichtregulierung
Fernlichtregulierung (Light Assist)
Die Fernlichtregulierung schaltet das Fern-
licht in Abhängigkeit von den Umgebungs-
und Verkehrsbedingungen sowie der Ge- schwindigkeit innerhalb der systemeigenen
Grenzen automatisch ein und aus
››› . Die
Kontrolle erfolgt über einen Sensor über dem
Rückspiegel auf der Innenseite der Front-
scheibe.
Die automatische Fernlichtregulierung schal-
tet das Fernlicht automatisch in Abhängigkeit
der vorausfahrenden und entgegenkommen-
den Fahrzeuge sowie auf der Grundlage an-
derer Umgebungsbedingungen und einer Ge-
schwindigkeit ab ca. 60 km/h (37 mph) ein.
Das Fernlicht wird wieder ausgeschaltet, so-
bald die Geschwindigkeit weniger als ca.
30 km/h (18 mph) beträgt.
Ein- und Ausschalten Handlung
Ein-
schal-
ten:– Den Lichtschalter bei eingeschalteter Zün-
dung auf die Position  drehen und den
Blinker- und Fernlichthebel auf die Fernlicht-
position stellen ››› Seite 80. Wenn die Fern-
lichtregulierung (auch die automatische) ein-
geschaltet ist, leuchtet die Kontrollleuchte
 im Display des Kombiinstruments auf.
Aus-
schalten– Schalten Sie die Zündung aus.
– ODER: Drehen Sie den Lichtschalter in eine
andere Stellung als
 ››› Seite 79.
– ODER: Stellen Sie den Blinker- und Fern-
lichthebel auf die Position Lichthupe oder
Fernlicht ››› Seite 80. Folgende Situationen können dazu führen,
dass die Fernlichtregulierung das Fernlicht
nicht oder nicht rechtzeitig abschaltet:●
Bei schlecht beleuchteten Straßen und
stark reflektierenden Verkehrszeichen.
● Bei Verkehrsteilnehmern mit unzureichen-
der Beleuchtung, wie z.B. Fußgänger oder
Fahrradfahrer.
● In engen Kurven, an starken Steigungen
oder Gefällen, aufgrund derer der entgegen-
kommende Verkehr teilweise nicht sichtbar
ist.
● Bei entgegenkommenden Fahrzeugen auf
Straßen mit Mittelleitplanke, wenn der Fahrer
deutlich über die Mittelleitplanke hinwegse-
hen kann, z. B. ein LKW-Fahrer.
● Bei einer Funktionsstörung der Kamera
oder unterbrochener Stromversorgung.
● Bei Nebel, Schnee oder starken Nieder-
schlägen.
● Bei Staub- oder Sandverwehungen.
● Bei Beschädigung der Frontscheibe durch
Steinschlag im Kamerasichtfenster.
● Bei Beschlag, Verschmutzung, Aufklebern,
Schnee oder Eis vor dem Kamerasichtfenster. ACHTUNG
Das durch die Fernlichtregulierung (auch die
automatische) höhere Komfortangebot darf
nicht dazu verleiten, Risiken einzugehen. Das
System kann die Aufmerksamkeit des Fahrers
nicht ersetzen. 82

Licht und Sicht
●
Das Licht muss immer vom Fahrer in Abhän-
gigkeit von den Licht-, Sicht- und Verkehrs-
verhältnissen angepasst werden.
● Die Fernlichtregulierung (auch die automa-
tische) erkennt möglicherweise nicht alle Si-
tuationen korrekt und funktioniert unter be-
stimmten Umständen nur begrenzt.
● Eine beschädigte Frontscheibe oder eine
Veränderung an der Fahrzeugbeleuchtung
kann die Funktion der Fernlichtregulierung
(auch der automatischen) beeinträchtigen,
beispielsweise, wenn zusätzliche Scheinwer-
fer eingebaut werden. Hinweis
Die Lichthupe sowie das Fernlicht können je-
der Zeit manuell über den Blinker- und Fern-
lichthebel ein- und ausgeschaltet werden
››› Seite 80. „Coming home“ und „Leaving home“-
Funktion (Orientierungsbeleuchtung)
Die „Coming home“-Funktion muss manuell
eingeschaltet werden. Die „Leaving home“-
Funktion hingegen steuert ein Dämmerungs-
sensor automatisch.„Coming home“: Handlung
Einschal-
ten:
– Schalten die die Zündung aus.
– Betätigen Sie die Lichthupe
ca. 1 Sekun-
de lang ››› Seite 80.
Die „Coming home“-Beleuchtung schaltet
sich bei geöffneter Fahrertür ein. Die
Nachleuchtzeit beginnt mit dem Schließen
der letzten Fahrzeugtür bzw. der Heck-
klappe.
Ausschal-
ten:
– Automatisch nach Ablauf der eingestell-
ten Nachleuchtzeit.
– Automatisch, wenn etwa 30 Sekunden
nach dem Einschalten noch eine Fahr-
zeugtür oder die Heckklappe geöffnet ist.
– Lichtschalter auf Position
.
drehen.– Zündung einschalten.
„Leaving home“: Handlung
Einschal-
ten:– Fahrzeug entriegeln, wenn der Licht-
schalter auf Position  steht und der
Dämmerungssensor Dunkelheit erkennt.
Ausschal-
ten:
– Automatisch nach Ablauf der Nach-
leuchtzeit.
– Fahrzeug verriegeln.
– Lichtschalter auf Position
.
drehen.– Zündung einschalten. Umfeldbeleuchtung in den Außenspiegeln
Die Umfeldbeleuchtung in den Außenspie-
geln beleuchtet die unmittelbare Umgebung
der Türen während des Ein- und Aussteigens.
Sie wird beim Entriegeln des Fahrzeugs,
beim Öffnen einer Fahrzeugtür sowie bei akti-vierter „Coming home“-Funktion oder „Lea-
ving home“-Funktion eingeschaltet. Bei Aus-
stattung mit einem Lichtsensor wird die Um-
feldbeleuchtung in den Außenspiegeln nur
bei Dunkelheit eingeschaltet.
Hinweis
● Im Menü Licht & Sicht kann die Län
ge der
Nachleuchtzeit eingestellt werden und die
Funktion ein- oder ausgeschaltet werden
››› Seite 50.
● Bei ein

geschalteter „Coming home“-Funkti-
on ertönt beim Öffnen der Fahrertür kein
Warnton als Hinweis, dass noch das Licht ein-
geschaltet ist. Scheinwerfer abkleben bzw.
umstellen
Bei Fahrten in Ländern, in denen auf der an-
deren Straßenseite als im Heimatland gefah-
ren wird, kann das asymmetrische Abblend-
licht den Gegenverkehr blenden. Deshalb bei
Fahrten ins Ausland ggf. Scheinwerfer abkle-
ben bzw. umstellen.
Die Ausrichtung der Scheinwerfer kann im
Kombiinstrument im Untermenü
Reiselicht
des Menüs Konfigurierung
angepasst werden
››› Seite 54 .
B ei F

ahrzeugen, deren Scheinwerfer nicht
über das Menü eingestellt werden können,
sind entweder bestimmte Bereiche der »
83
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung
Scheinwerfergläser mit Folien zu bekleben
oder die Scheinwerfer vom Fachbetrieb um-
stellen zu lassen. Weitere Informationen gibt
es bei einem Fachbetrieb. SEAT empfiehlt
den Besuch bei einem SEAT-Betrieb. Hinweis
Die Benutzung des Reiselichts und Folien auf
dem Scheinwerfer sind nur zulässig, wenn sie
für einen kurzen Zeitraum benutzt werden.
Für eine dauerhafte Umrüstung an einen
Fachbetrieb wenden. SEAT empfiehlt dafür ei-
nen SEAT-Betrieb. Leuchtweitenregulierung,
Instrumenten- und
Schalterbeleuchtung

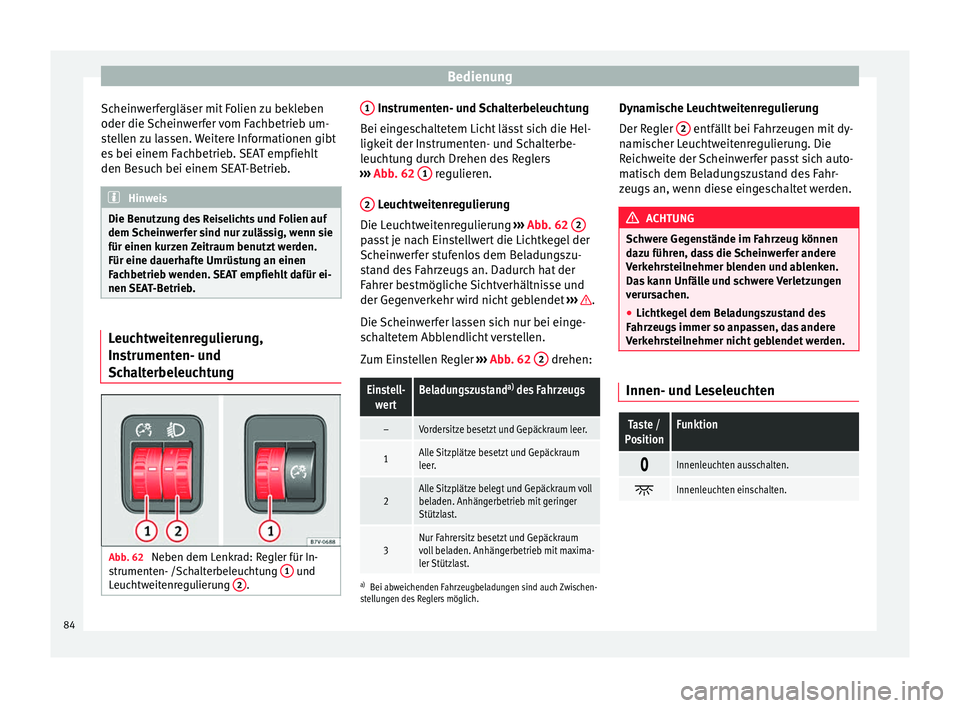

Abb. 62
Neben dem Lenkrad: Regler für In-
strumenten- /Schalterbeleuchtung 1 und
Leuchtweitenregulierung 2 . 1
Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Hel-
ligkeit der Instrumenten- und Schalterbe-
leuchtung durch Drehen des Reglers
››› Abb. 62 1 regulieren.
2 Leuchtweitenregulierung
Die Leuchtweitenregulierung ››› Abb. 62 2 passt je nach Einstellwert die Lichtkegel der
Scheinwerfer stufenlos dem Beladungszu-
stand des Fahrzeugs an. Dadurch hat der
Fahrer bestmögliche Sichtverhältnisse und
der Gegenverkehr wird nicht geblendet
››› .
Die Scheinwerfer lassen sich nur bei einge-
schaltetem Abblendlicht verstellen.
Zum Einstellen Regler ››› Abb. 62 2 drehen:Einstell-
wertBeladungszustand a)
des Fahrzeugs
–Vordersitze besetzt und Gepäckraum leer.
1Alle Sitzplätze besetzt und Gepäckraum
leer.
2Alle Sitzplätze belegt und Gepäckraum voll
beladen. Anhängerbetrieb mit geringer
Stützlast.
3Nur Fahrersitz besetzt und Gepäckraum
voll beladen. Anhängerbetrieb mit maxima-
ler Stützlast.
a) Bei abweichenden Fahrzeugbeladungen sind auch Zwischen-
stellungen des Reglers möglich.
Dynamische Leuchtweitenregulierung
Der Regler 2 entfällt bei Fahrzeugen mit dy-
namischer Leuchtweitenregulierung. Die
Reichweite der Scheinwerfer passt sich auto-
matisch dem Beladungszustand des Fahr-
zeugs an, wenn diese eingeschaltet werden. ACHTUNG
Schwere Gegenstände im Fahrzeug können
dazu führen, dass die Scheinwerfer andere
Verkehrsteilnehmer blenden und ablenken.
Das kann Unfälle und schwere Verletzungen
verursachen.
● Lichtkegel dem Beladungszustand des
Fahrzeugs immer so anpassen, das andere
Verkehrsteilnehmer nicht geblendet werden. Innen- und Leseleuchten
Taste /
PositionFunktion 
Innenleuchten ausschalten.

Innenleuchten einschalten.
84

Licht und SichtTaste /
PositionFunktion 
Türkontaktschalter einschalten (Mittelstel-
lung).
Innenleuchten schalten sich automatisch
beim Entriegeln des Fahrzeugs, dem Öff-
nen einer Tür oder Abziehen des Zünd-
schlüssels ein.
Das Licht erlischt einige Sekunden nach
dem Schließen aller Türen, beim Verriegeln
des Fahrzeugs oder Einschalten der Zün-
dung.

Leseleuchte ein- oder ausschalten.
Ablagefach- und Gepäckraumleuchte
Beim Öffnen und Schließen des Handschuh-
fachs und der Heckklappe wird eine Leuchte
automatisch ein- oder ausgeschaltet.
Ambientebeleuchtung
Die Ambientebeleuchtung im vorderen Dach-
himmel erhellt bei eingeschaltetem Stand-
oder Abblendlicht die Bedienungselemente
in der Mittelkonsole von oben.
Zusätzlich können die Türöffnungshebel in
den Griffmulden beleuchtet sein.
Hinweis
Die Leseleuchten erlöschen beim Verriegeln
des Fahrzeugs oder nach einigen Minuten,
wenn der Fahrzeugschlüssel aus dem Zünd- schloss abgezogen wurde. Das verhindert ein
Entladen der Fahrzeugbatterie.
Sicht

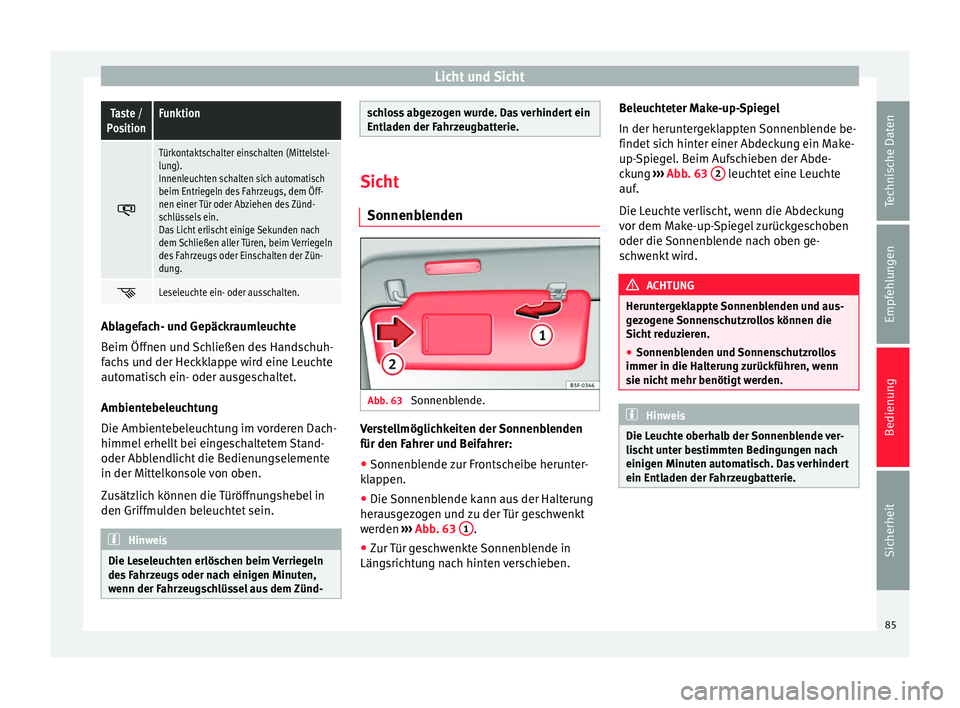

Sonnenblenden Abb. 63
Sonnenblende. Verstellmöglichkeiten der Sonnenblenden
für den Fahrer und Beifahrer:
●
Sonnenblende zur Frontscheibe herunter-
klappen.
● Die Sonnenblende kann aus der Halterung
herausgezogen und zu der Tür geschwenkt
werden ››› Abb. 63 1 .
● Zur Tür geschwenkte Sonnenblende in
Längsrichtung nach hinten verschieben. Beleuchteter Make-up-Spiegel
In der heruntergeklappten Sonnenblende be-
findet sich hinter einer Abdeckung ein Make-
up-Spiegel. Beim Aufschieben der Abde-
ckung
››› Abb. 63 2 leuchtet eine Leuchte
auf.
Die Leuchte verlischt, wenn die Abdeckung
vor dem Make-up-Spiegel zurückgeschoben
oder die Sonnenblende nach oben ge-
schwenkt wird. ACHTUNG
Heruntergeklappte Sonnenblenden und aus-
gezogene Sonnenschutzrollos können die
Sicht reduzieren.
● Sonnenblenden und Sonnenschutzrollos
immer in die Halterung zurückführen, wenn
sie nicht mehr benötigt werden. Hinweis
Die Leuchte oberhalb der Sonnenblende ver-
lischt unter bestimmten Bedingungen nach
einigen Minuten automatisch. Das verhindert
ein Entladen der Fahrzeugbatterie. 85
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung
Sonnenschutzrollo für die hinteren

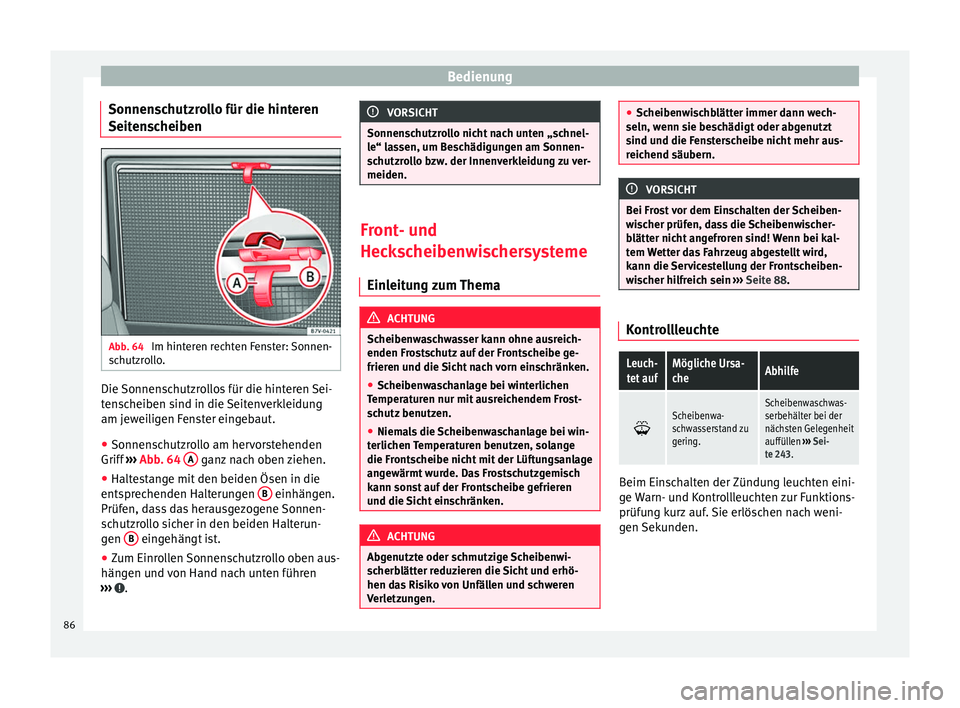

Seitenscheiben Abb. 64
Im hinteren rechten Fenster: Sonnen-
schutzrollo. Die Sonnenschutzrollos für die hinteren Sei-
tenscheiben sind in die Seitenverkleidung
am jeweiligen Fenster eingebaut.
● Sonnenschutzrollo am hervorstehenden
Griff ›››
Abb. 64 A ganz nach oben ziehen.
● Haltestange mit den beiden Ösen in die
entsprechenden Halterungen B einhängen.
Prüfen, dass das herausgezogene Sonnen-
schutzrollo sicher in den beiden Halterun-
gen B eingehängt ist.
● Zum Einrollen Sonnenschutzrollo oben aus-
hängen und von Hand nach unten führen
››› . VORSICHT
Sonnenschutzrollo nicht nach unten „schnel-
le“ lassen, um Beschädigungen am Sonnen-
schutzrollo bzw. der Innenverkleidung zu ver-
meiden. Front- und
Heckscheibenwischersysteme
Einleitung zum Thema ACHTUNG
Scheibenwaschwasser kann ohne ausreich-
enden Frostschutz auf der Frontscheibe ge-
frieren und die Sicht nach vorn einschränken.
● Scheibenwaschanlage bei winterlichen
Temperaturen nur mit ausreichendem Frost-
schutz benutzen.
● Niemals die Scheibenwaschanlage bei win-
terlichen Temperaturen benutzen, solange
die Frontscheibe nicht mit der Lüftungsanlage
angewärmt wurde. Das Frostschutzgemisch
kann sonst auf der Frontscheibe gefrieren
und die Sicht einschränken. ACHTUNG
Abgenutzte oder schmutzige Scheibenwi-
scherblätter reduzieren die Sicht und erhö-
hen das Risiko von Unfällen und schweren
Verletzungen. ●
Scheibenwischblätter immer dann wech-
seln, wenn sie beschädigt oder abgenutzt
sind und die Fensterscheibe nicht mehr aus-
reichend säubern. VORSICHT
Bei Frost vor dem Einschalten der Scheiben-
wischer prüfen, dass die Scheibenwischer-
blätter nicht angefroren sind! Wenn bei kal-
tem Wetter das Fahrzeug abgestellt wird,
kann die Servicestellung der Frontscheiben-
wischer hilfreich sein ››› Seite 88
. KontrollleuchteLeuch-
tet aufMögliche Ursa-
cheAbhilfe 
Scheibenwa-
schwasserstand zu
gering.Scheibenwaschwas-
serbehälter bei der
nächsten Gelegenheit
auffüllen
››› Sei-
te 243. Beim Einschalten der Zündung leuchten eini-
ge Warn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
86

Licht und Sicht

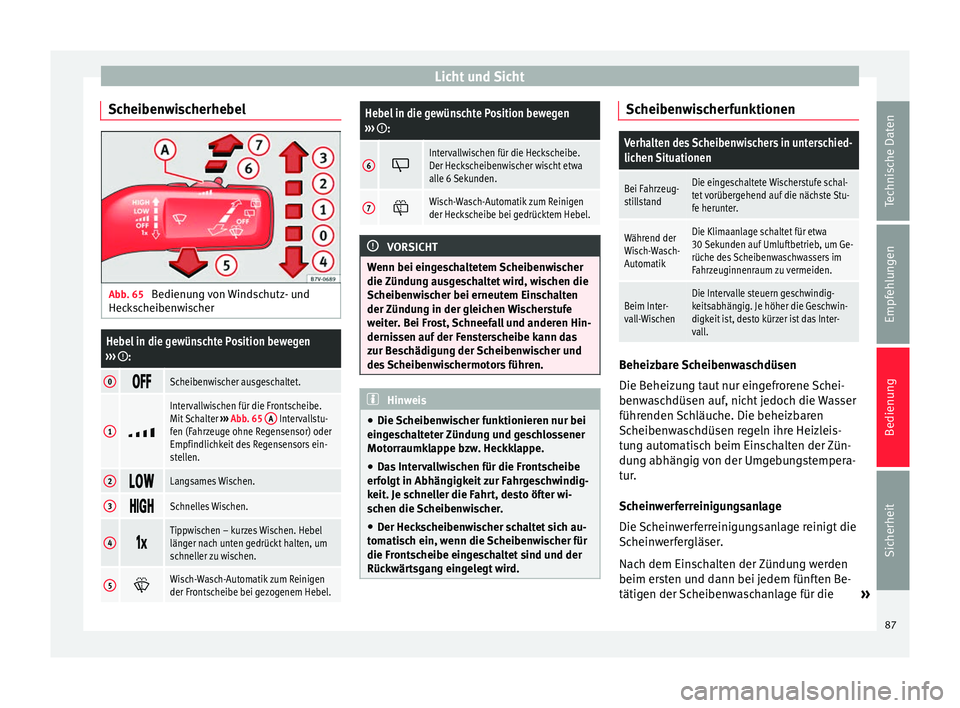

Scheibenwischerhebel Abb. 65
Bedienung von Windschutz- und
HeckscheibenwischerHebel in die gewünschte Position bewegen
››› :
0 Scheibenwischer ausgeschaltet.
1

Intervallwischen für die Frontscheibe.
Mit Schalter
››› Abb. 65 A Intervallstu-
fen (Fahrzeuge ohne Regensensor) oder
Empfindlichkeit des Regensensors ein-
stellen.
2 Langsames Wischen.
3
Schnelles Wischen.
4
Tippwischen – kurzes Wischen. Hebel
länger nach unten gedrückt halten, um
schneller zu wischen.
5
Wisch-Wasch-Automatik zum Reinigen
der Frontscheibe bei gezogenem Hebel.
Hebel in die gewünschte Position bewegen
››› :
6 Intervallwischen für die Heckscheibe.
Der Heckscheibenwischer wischt etwa
alle 6 Sekunden.
7
Wisch-Wasch-Automatik zum Reinigen
der Heckscheibe bei gedrücktem Hebel.
VORSICHT
Wenn bei eingeschaltetem Scheibenwischer
die Zündung ausgeschaltet wird, wischen die
Scheibenwischer bei erneutem Einschalten
der Zündung in der gleichen Wischerstufe
weiter. Bei Frost, Schneefall und anderen Hin-
dernissen auf der Fensterscheibe kann das
zur Beschädigung der Scheibenwischer und
des Scheibenwischermotors führen. Hinweis
● Die Scheibenwischer funktionieren nur bei
eingeschalteter Zündung und geschlossener
Motorraumklappe bzw. Heckklappe.
● Das Intervallwischen für die Frontscheibe
erfolgt in Abhängigkeit zur Fahrgeschwindig-
keit. Je schneller die Fahrt, desto öfter wi-
schen die Scheibenwischer.
● Der Heckscheibenwischer schaltet sich au-
tomatisch ein, wenn die Scheibenwischer für
die Frontscheibe eingeschaltet sind und der
Rückwärtsgang eingelegt wird. Scheibenwischerfunktionen
Verhalten des Scheibenwischers in unterschied-
lichen Situationen
Bei Fahrzeug-
stillstandDie eingeschaltete Wischerstufe schal-
tet vorübergehend auf die nächste Stu-
fe herunter.
Während der
Wisch-Wasch-
AutomatikDie Klimaanlage schaltet für etwa
30 Sekunden auf Umluftbetrieb, um Ge-
rüche des Scheibenwaschwassers im
Fahrzeuginnenraum zu vermeiden.
Beim Inter-
vall-WischenDie Intervalle steuern geschwindig-
keitsabhängig. Je höher die Geschwin-
digkeit ist, desto kürzer ist das Inter-
vall.
Beheizbare Scheibenwaschdüsen
Die Beheizung taut nur eingefrorene Schei-
benwaschdüsen auf, nicht jedoch die Wasser
führenden Schläuche. Die beheizbaren
Scheibenwaschdüsen regeln ihre Heizleis-
tung automatisch beim Einschalten der Zün-
dung abhängig von der Umgebungstempera-
tur.
Scheinwerferreinigungsanlage
Die Scheinwerferreinigungsanlage reinigt die
Scheinwerfergläser.
Nach dem Einschalten der Zündung werden
beim ersten und dann bei jedem fünften Be-
tätigen der Scheibenwaschanlage für die
»
87
Technische Daten
Empfehlungen
Bedienung
Sicherheit

Bedienung
Frontscheibe auch die Scheinwerfer gewa-
schen. Dazu muss der Scheibenwischerhebel
bei eingeschaltetem Abblend- oder Fernlicht
zum Lenkrad gezogen werden. In regelmäßi-
gen Abständen, zum Beispiel beim Tanken,
hartnäckig festsitzenden Schmutz von den
Scheinwerfergläsern entfernen, wie z. B. In-
sektenreste.
Um die Funktion der Scheinwerferreinigungs-
anlage auch im Winter sicherzustellen, die
Waschdüsenhalterungen im Stoßfänger vor
der Benutzung von Schnee befreien. Eis ggf.
mit einem Enteisungsspray entfernen. Hinweis
Bei einem Hindernis auf der Windschutz-
scheibe versucht der Wischer, dieses Hinder-
nis wegzuschieben. Wenn das Hindernis wei-
terhin den Wischer blockiert, bleibt der Wi-
scher stehen. Hindernis entfernen und Wi-
scher erneut einschalten. Servicestellung der
Frontscheibenwischer

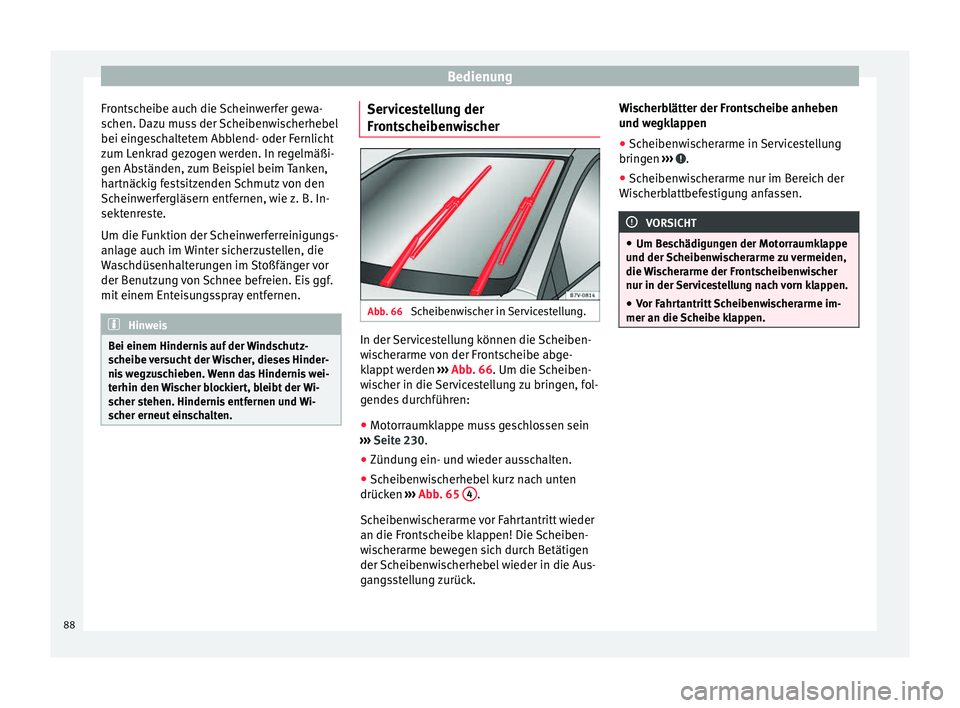

Abb. 66
Scheibenwischer in Servicestellung. In der Servicestellung können die Scheiben-
wischerarme von der Frontscheibe abge-
klappt werden
››› Abb. 66 . Um die Scheiben-
w i
scher in die Servicestellung zu bringen, fol-
gendes durchführen:
● Motorraumklappe muss geschlossen sein
››› Seite 230.
● Zündun

g ein- und wieder ausschalten.
● Scheibenwischerhebel kurz nach unten
drücken ››› Abb. 65
4 .
Scheibenwischerarme vor Fahrtantritt wieder
an die Frontscheibe klappen! Die Scheiben-
wischerarme bewegen sich durch Betätigen
der Scheibenwischerhebel wieder in die Aus-
gangsstellung zurück. Wischerblätter der Frontscheibe anheben
und wegklappen
●
Scheibenwischerarme in Servicestellung
bringen ››› .
● Scheibenwischerarme nur im Bereich der
Wischerblattbefestigung anfassen. VORSICHT
● Um Beschädigungen der Motorraumklappe
und der Scheibenwischerarme zu vermeiden,
die Wischerarme der Frontscheibenwischer
nur in der Servicestellung nach vorn klappen.
● Vor Fahrtantritt Scheibenwischerarme im-
mer an die Scheibe klappen. 88
