Seat Alhambra 2010 Manual de instrucciones (in Spanish)

Ruedas y neumáticos

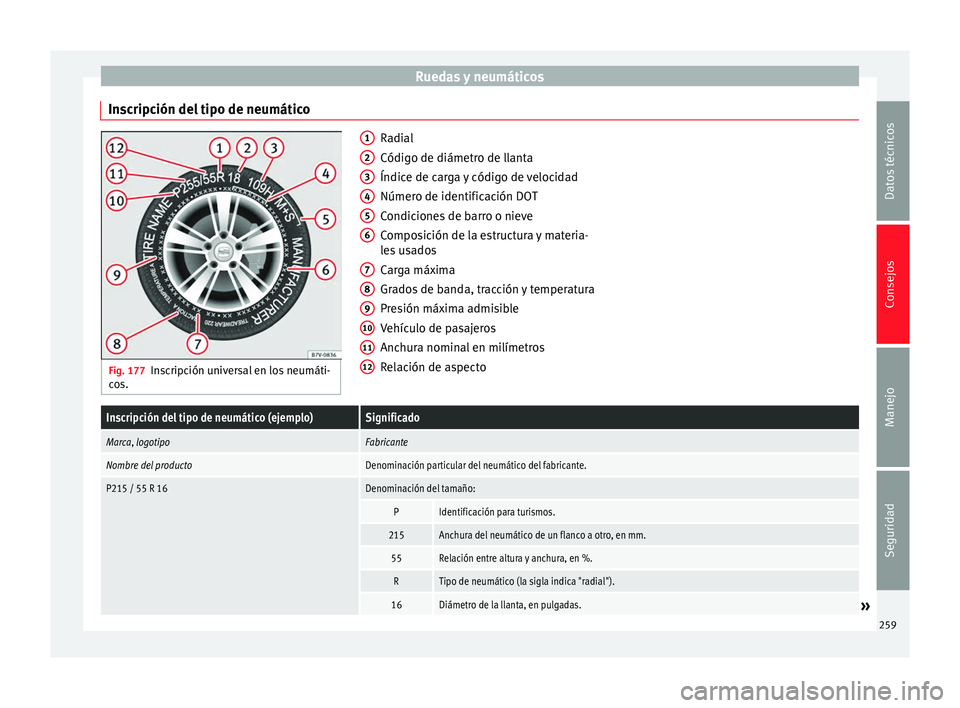

Inscripción del tipo de neumático Fig. 177
Inscripción universal en los neumáti-
cos. Radial
Código de diámetro de llanta
Índice de carga y código de velocidad
Número de identificación DOT
Condiciones de barro o nieve
Composición de la estructura y materia-
les usados
Carga máxima
Grados de banda, tracción y temperatura
Presión máxima admisible
Vehículo de pasajeros
Anchura nominal en milímetros
Relación de aspecto
1 2
3
4
5
6
7
8
9
10
11
12Inscripción del tipo de neumático (ejemplo)Significado
Marca, logotipoFabricante
Nombre del productoDenominación particular del neumático del fabricante.
P215 / 55 R 16Denominación del tamaño:
PIdentificación para turismos.
215Anchura del neumático de un flanco a otro, en mm.
55Relación entre altura y anchura, en %.
RTipo de neumático (la sigla indica "radial").
16Diámetro de la llanta, en pulgadas.»
259
Datos técnicos
Consejos
Manejo
Seguridad

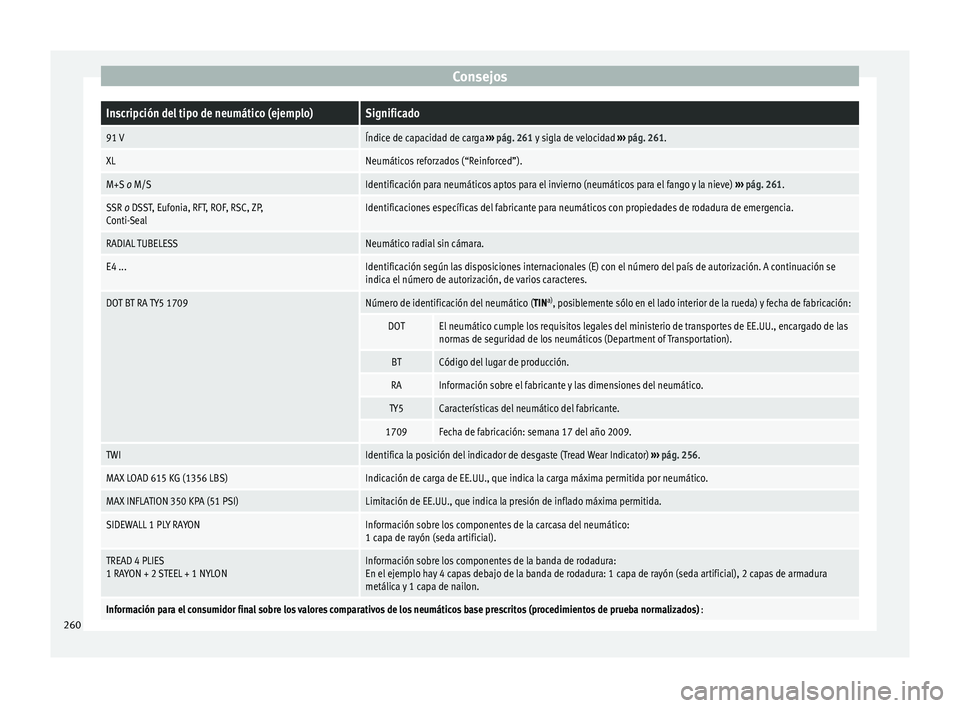

ConsejosInscripción del tipo de neumático (ejemplo)Significado
91 VÍndice de capacidad de carga
››› pág. 261 y sigla de velocidad ››› pág. 261.
XLNeumáticos reforzados (“Reinforced”).
M+S o M/SIdentificación para neumáticos aptos para el invierno (neumáticos para el fango y la nieve) ››› pág. 261.
SSR o DSST, Eufonia, RFT, ROF, RSC, ZP,
Conti-SealIdentificaciones específicas del fabricante para neumáticos con propiedades de rodadura de emergencia.
RADIAL TUBELESSNeumático radial sin cámara.
E4 ...Identificación según las disposiciones internacionales (E) con el número del país de autorización. A continuación se
indica el número de autorización, de varios caracteres.
DOT BT RA TY5 1709Número de identificación del neumático ( TINa)
, posiblemente sólo en el lado interior de la rueda) y fecha de fabricación:
DOTEl neumático cumple los requisitos legales del ministerio de transportes de EE.UU., encargado de las
normas de seguridad de los neumáticos (Department of Transportation).
BTCódigo del lugar de producción.
RAInformación sobre el fabricante y las dimensiones del neumático.
TY5Características del neumático del fabricante.
1709Fecha de fabricación: semana 17 del año 2009.
TWIIdentifica la posición del indicador de desgaste (Tread Wear Indicator) ››› pág. 256.
MAX LOAD 615 KG (1356 LBS)Indicación de carga de EE.UU., que indica la carga máxima permitida por neumático.
MAX INFLATION 350 KPA (51 PSI)Limitación de EE.UU., que indica la presión de inflado máxima permitida.
SIDEWALL 1 PLY RAYONInformación sobre los componentes de la carcasa del neumático:
1 capa de rayón (seda artificial).
TREAD 4 PLIES
1 RAYON + 2 STEEL + 1 NYLONInformación sobre los componentes de la banda de rodadura:
En el ejemplo hay 4 capas debajo de la banda de rodadura: 1 capa de rayón (seda artificial), 2 capas de armadura
metálica y 1 capa de nailon.
Información para el consumidor final sobre los valores comparativos de los neumáticos base prescritos (procedimientos de prueba normalizados) :260

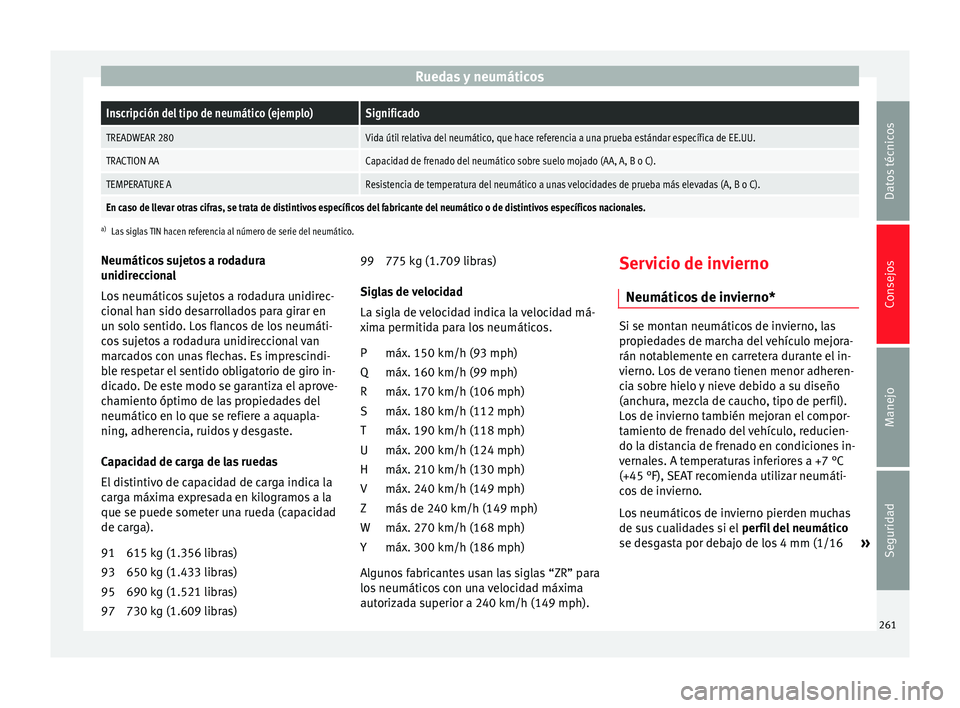

Ruedas y neumáticosInscripción del tipo de neumático (ejemplo)Significado
TREADWEAR 280Vida útil relativa del neumático, que hace referencia a una prueba estándar específica de EE.UU.
TRACTION AACapacidad de frenado del neumático sobre suelo mojado (AA, A, B o C).
TEMPERATURE AResistencia de temperatura del neumático a unas velocidades de prueba más elevadas (A, B o C).
En caso de llevar otras cifras, se trata de distintivos específicos del fabricante del neumático o de distintivos específicos nacionales.
a)
Las siglas TIN hacen referencia al número de serie del neumático.
Neumáticos sujetos a rodadura
unidireccional
Los neumáticos sujetos a rodadura unidirec-
cional han sido desarrollados para girar en
un solo sentido. Los flancos de los neumáti-
cos sujetos a rodadura unidireccional van
marcados con unas flechas. Es imprescindi-
ble respetar el sentido obligatorio de giro in-
dicado. De este modo se garantiza el aprove-
chamiento óptimo de las propiedades del
neumático en lo que se refiere a aquapla-
ning, adherencia, ruidos y desgaste.
Capacidad de carga de las ruedas
El distintivo de capacidad de carga indica la
carga máxima expresada en kilogramos a la
que se puede someter una rueda (capacidad
de carga).
615 kg (1.356 libras)
650 kg (1.433 libras)
690 kg (1.521 libras)
730 kg (1.609 libras)
91
93
95
97 775 kg (1.709 libras)
Siglas de velocidad
La sigla de velocidad indica la velocidad má-
xima permitida para los neumáticos. máx. 150 km/h (93 mph)
máx. 160 km/h (99 mph)
máx. 170 km/h (106 mph)
máx. 180 km/h (112 mph)
máx. 190 km/h (118 mph)
máx. 200 km/h (124 mph)
máx. 210 km/h (130 mph)
máx. 240 km/h (149 mph)
más de 240 km/h (149 mph)
máx. 270 km/h (168 mph)
máx. 300 km/h (186 mph)
Algunos fabricantes usan las siglas “ZR” para
los neumáticos con una velocidad máxima
autorizada superior a 240 km/h (149 mph). 99
P
Q
R
S
T
U
H
V
Z
W
Y Servicio de invierno
Neumáticos de invierno* Si se montan neumáticos de invierno, las
propiedades de marcha del vehículo mejora-
rán notablemente en carretera durante el in-
vierno. Los de verano tienen menor adheren-
cia sobre hielo y nieve debido a su diseño
(anchura, mezcla de caucho, tipo de perfil).
Los de invierno también mejoran el compor-
tamiento de frenado del vehículo, reducien-
do la distancia de frenado en condiciones in-
vernales. A temperaturas inferiores a +7 °C
(+45 °F), SEAT recomienda utilizar neumáti-
cos de invierno.
Los neumáticos de invierno pierden muchas
de sus cualidades si el
perfil del neumático
se desgasta por debajo de los 4 mm (1/16 »
261
Datos técnicos
Consejos
Manejo
Seguridad

Consejos
de pulgada). Otro factor que implica una pér-
dida de cualidades de los neumáticos de in-
vierno es el envejecimiento , independiente-
ment e de l
a profundidad del perfil del
neumático.
Para el uso de neumáticos de invierno hay
que tener en cuenta lo siguiente:
● Tenga en cuenta las disposiciones legales
de cada país.
● Los neumáticos de invierno deberán mon-
tarse en las cuatro ruedas.
● Utilizar sólo en el caso de condiciones me-
teorológicas invernales.
● Utilizar únicamente neumáticos de invierno
de dimensiones autorizadas para el vehículo.
● Utilizar sólo neumáticos de invierno radia-
les del mismo tipo, dimensiones (perímetro
de rodadura) y dibujo.
● Limite la velocidad en función de la indica-
ción (letra del neumático) ››› .
Limitación de la velocidad
Los neumáticos de invierno llevan una letra
grabada que indica el límite de velocidad
››› pág. 261 .
En det ermin

adas versiones del vehículo, en
el menú MFA (indicador multifunción)
del cua-
dro de instrumentos se puede ajustar una
advertencia de velocidad ››› pág. 50. En el c
aso de
neumáticos de invierno con la
letra V , el límite de velocidad y la presión de
inflado dependerán de la motorización del
vehículo. Diríjase en todo caso a un servicio
técnico para informarse sobre la velocidad
máxima permitida y la presión requerida para
los neumáticos.
Tracción total*
Gracias a la tracción total, el vehículo goza
también de una buena tracción en condicio-
nes invernales incluso con neumáticos de se-
rie. Sin embargo, SEAT recomienda que en in-
vierno utilice siempre neumáticos de invierno
o para todo el año en todas las ruedas, para
mejor

ar sobre todo el comportamiento del
vehículo
al frenar.
Si utiliza
cadenas para la nieve , tenga en
cuenta las indicaciones y advertencias
››› pág. 262. ATENCIÓN
Aunque los neumáticos de invierno ofrezcan
más seguridad en dicha época del año, no co-
rra riesgos innecesarios.
● Adecue la velocidad y el estilo de conduc-
ción a las condiciones de visibilidad, de la
calzada, al tráfico y a la climatología.
● No exceda nunca la velocidad y la carga
máxima permitida para los neumáticos de in-
vierno montados. Nota relativa al medio ambiente
Después del invierno, vuelva a montar los
neumáticos de verano en el momento oportu-
no. Si la temperatura es superior a +7 °C
(+45 °F), la dinámica mejorará con neumáti-
cos de verano. Se reducirán el ruido de roda-
dura, el desgaste y el consumo de combusti-
ble. Aviso
● En vehículos con sistema de control de neu-
máticos, tras cambiar una rueda deberá “re-
programarse” el sistema ››› pág. 192.
● Acuda a un servicio técnico si desea consul-
tar las dimensiones permitidas para neumáti-
cos de invierno. Cadenas para la nieve
Si utiliza cadenas, tenga en cuenta las leyes
locales vigentes al respecto, así como la ve-
locidad máxima permitida.
En condiciones invernales, las cadenas para
la nieve no sólo mejoran la tracción, sino
también el comportamiento de frenado.
Las cadenas para la nieve deben montarse
exclusivamente en las ruedas delanteras
, in-
cluso en vehículos con tracción total, y úni-
c ament

e con las siguientes combinaciones
de neumático y llanta:
262

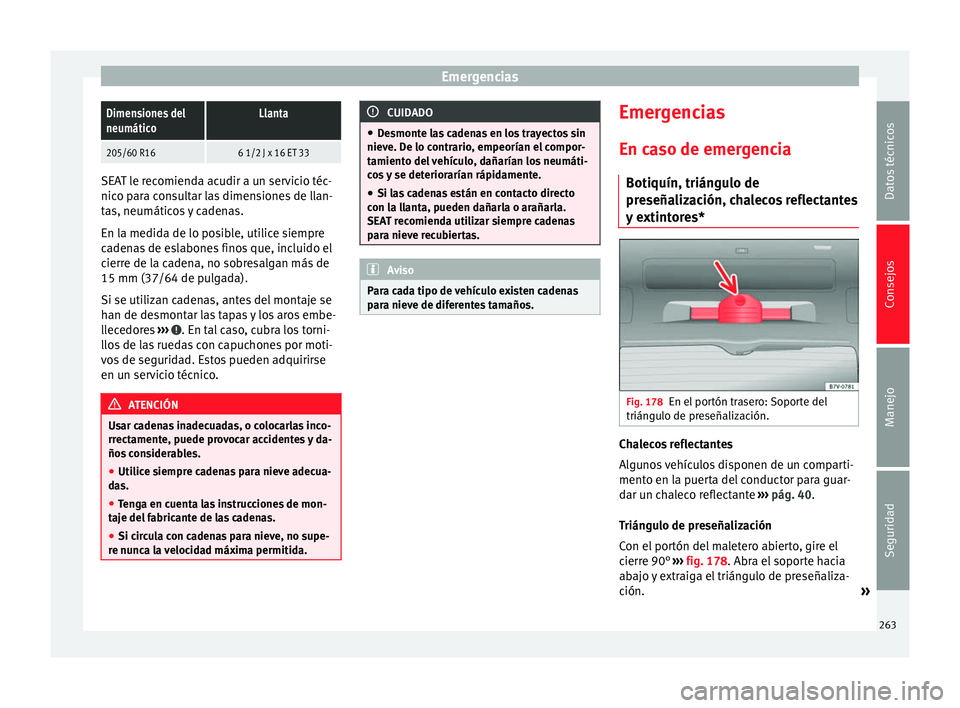

EmergenciasDimensiones del
neumáticoLlanta
205/60 R166 1/2 J x 16 ET 33
SEAT le recomienda acudir a un servicio téc-
nico para consultar las dimensiones de llan-
tas, neumáticos y cadenas.
En la medida de lo posible, utilice siempre
cadenas de eslabones finos que, incluido el
cierre de la cadena, no sobresalgan más de
15 mm (37/64 de pulgada).
Si se utilizan cadenas, antes del montaje se
han de desmontar las tapas y los aros embe-
llecedores
››› . En tal caso, cubra los torni-
llos de las ruedas con capuchones por moti-
vos de seguridad. Estos pueden adquirirse
en un servicio técnico. ATENCIÓN
Usar cadenas inadecuadas, o colocarlas inco-
rrectamente, puede provocar accidentes y da-
ños considerables.
● Utilice siempre cadenas para nieve adecua-
das.
● Tenga en cuenta las instrucciones de mon-
taje del fabricante de las cadenas.
● Si circula con cadenas para nieve, no supe-
re nunca la velocidad máxima permitida. CUIDADO
● Desmonte las cadenas en los trayectos sin
nieve. De lo contrario, empeorían el compor-
tamiento del vehículo, dañarían los neumáti-
cos y se deteriorarían rápidamente.
● Si las cadenas están en contacto directo
con la llanta, pueden dañarla o arañarla.
SEAT recomienda utilizar siempre cadenas
para nieve recubiertas. Aviso
Para cada tipo de vehículo existen cadenas
para nieve de diferentes tamaños. Emergencias
En caso de emergencia Botiquín, triángulo de
preseñalización, chalecos reflectantes
y extintores* Fig. 178
En el portón trasero: Soporte del
triángulo de preseñalización. Chalecos reflectantes
Algunos vehículos disponen de un comparti-
mento en la puerta del conductor para guar-
dar un chaleco reflectante
››› pág. 40 .
T rián

gulo de preseñalización
Con el portón del maletero abierto, gire el
cierre 90° ››› fig. 178. Abra el soporte hacia
abaj

o y extraiga el triángulo de preseñaliza-
ción. »
263
Datos técnicos
Consejos
Manejo
Seguridad

Consejos

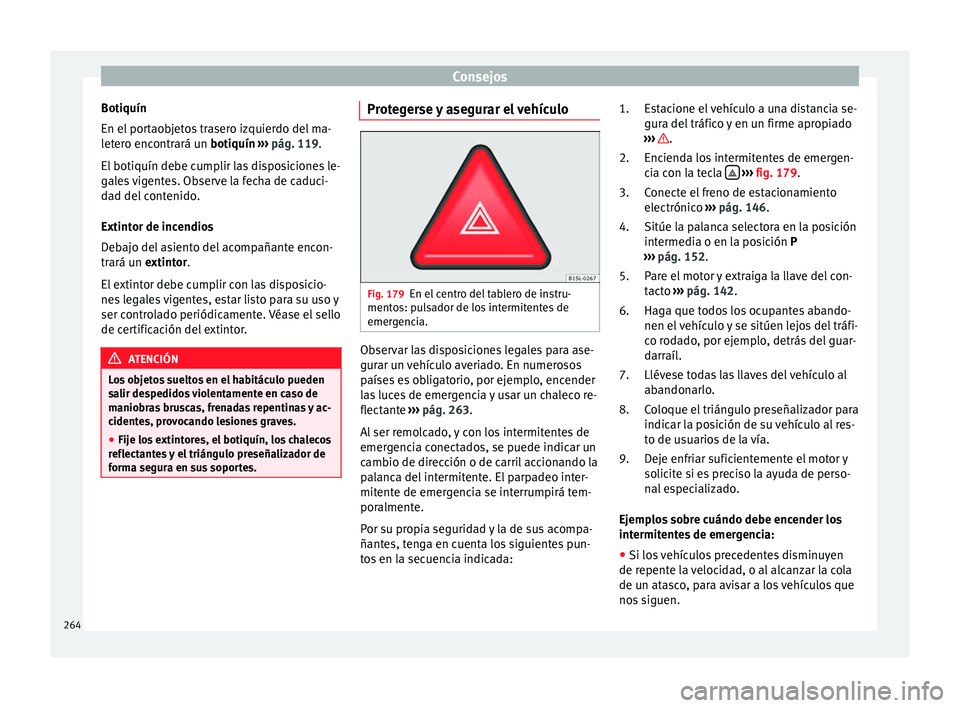

Botiquín
En el portaobjetos trasero izquierdo del ma-
letero encontrará un botiquín
››› pág. 119.
El botiquín debe cumplir las disposiciones le-
gales vigentes. Observe la fecha de caduci-
dad del contenido.
Extintor de incendios
Debajo del asiento del acompañante encon-
trará un
extintor.
El e
xtintor debe cumplir con las disposicio-
nes legales vigentes, estar listo para su uso y
ser controlado periódicamente. Véase el sello
de certificación del extintor. ATENCIÓN
Los objetos sueltos en el habitáculo pueden
salir despedidos violentamente en caso de
maniobras bruscas, frenadas repentinas y ac-
cidentes, provocando lesiones graves.
● Fije los extintores, el botiquín, los chalecos
reflectantes y el triángulo preseñalizador de
forma segura en sus soportes. Protegerse y asegurar el vehículo
Fig. 179
En el centro del tablero de instru-
mentos: pulsador de los intermitentes de
emergencia. Observar las disposiciones legales para ase-
gurar un vehículo averiado. En numerosos
países es obligatorio, por ejemplo, encender
las luces de emergencia y usar un chaleco re-
flectante
››› pág. 263 .
A l

ser remolcado, y con los intermitentes de
emergencia conectados, se puede indicar un
cambio de dirección o de carril accionando la
palanca del intermitente. El parpadeo inter-
mitente de emergencia se interrumpirá tem-
poralmente.
Por su propia seguridad y la de sus acompa-
ñantes, tenga en cuenta los siguientes pun-
tos en la secuencia indicada: Estacione el vehículo a una distancia se-
gura del tráfico y en un firme apropiado
››› .
Encienda los intermitentes de emergen-
cia con la tecla 
››› fig. 179 .
C onect

e el freno de estacionamiento
electrónico ››› pág. 146
.
Sitúe la palanca selectora en la posición
intermedia o en la posición P
››› pág. 152
.
Pare el motor y extraiga la llave del con-
tacto ››› pág. 142.
Haga que todos los ocupantes abando-
nen el vehículo y se sitúen lejos del tráfi-
co rodado, por ejemplo, detrás del guar-
darraíl.
Llévese todas las llaves del vehículo al
abandonarlo.
Coloque el triángulo preseñalizador para
indicar la posición de su vehículo al res-
to de usuarios de la vía.
Deje enfriar suficientemente el motor y
solicite si es preciso la ayuda de perso-
nal especializado.
Ejemplos sobre cuándo debe encender los
intermitentes de emergencia:
● Si los vehículos precedentes disminuyen
de repente la velocidad, o al alcanzar la cola
de un atasco, para avisar a los vehículos que
nos siguen. 1.
2.
3.
4.
5.
6.
7.
8.
9.
264

Emergencias

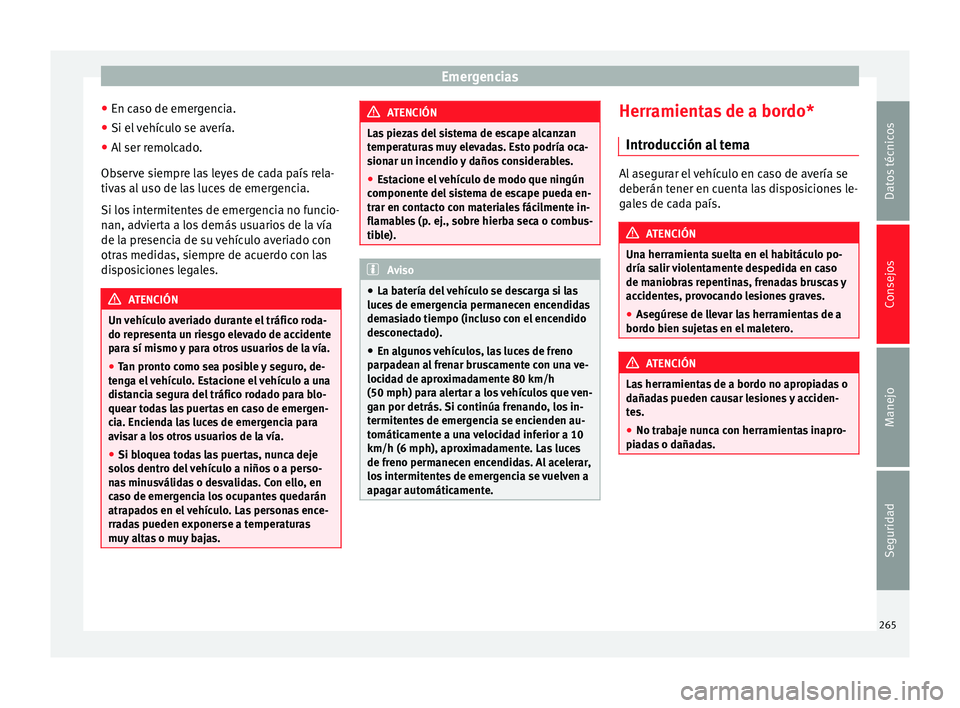

● En caso de emergencia.
● Si el vehículo se avería.
● Al ser remolcado.
Observe siempre las leyes de cada país rela-
tivas al uso de las luces de emergencia.
Si los intermitentes de emergencia no funcio-
nan, advierta a los demás usuarios de la vía
de la presencia de su vehículo averiado con
otras medidas, siempre de acuerdo con las
disposiciones legales. ATENCIÓN
Un vehículo averiado durante el tráfico roda-
do representa un riesgo elevado de accidente
para sí mismo y para otros usuarios de la vía.
● Tan pronto como sea posible y seguro, de-
tenga el vehículo. Estacione el vehículo a una
distancia segura del tráfico rodado para blo-
quear todas las puertas en caso de emergen-
cia. Encienda las luces de emergencia para
avisar a los otros usuarios de la vía.
● Si bloquea todas las puertas, nunca deje
solos dentro del vehículo a niños o a perso-
nas minusválidas o desvalidas. Con ello, en
caso de emergencia los ocupantes quedarán
atrapados en el vehículo. Las personas ence-
rradas pueden exponerse a temperaturas
muy altas o muy bajas. ATENCIÓN
Las piezas del sistema de escape alcanzan
temperaturas muy elevadas. Esto podría oca-
sionar un incendio y daños considerables.
● Estacione el vehículo de modo que ningún
componente del sistema de escape pueda en-
trar en contacto con materiales fácilmente in-
flamables (p. ej., sobre hierba seca o combus-
tible). Aviso
● La batería del vehículo se descarga si las
luces de emergencia permanecen encendidas
demasiado tiempo (incluso con el encendido
desconectado).
● En algunos vehículos, las luces de freno
parpadean al frenar bruscamente con una ve-
locidad de aproximadamente 80 km/h
(50 mph) para alertar a los vehículos que ven-
gan por detrás. Si continúa frenando, los in-
termitentes de emergencia se encienden au-
tomáticamente a una velocidad inferior a 10
km/h (6 mph), aproximadamente. Las luces
de freno permanecen encendidas. Al acelerar,
los intermitentes de emergencia se vuelven a
apagar automáticamente. Herramientas de a bordo*
Introducción al tema Al asegurar el vehículo en caso de avería se
deberán tener en cuenta las disposiciones le-
gales de cada país.
ATENCIÓN
Una herramienta suelta en el habitáculo po-
dría salir violentamente despedida en caso
de maniobras repentinas, frenadas bruscas y
accidentes, provocando lesiones graves.
● Asegúrese de llevar las herramientas de a
bordo bien sujetas en el maletero. ATENCIÓN
Las herramientas de a bordo no apropiadas o
dañadas pueden causar lesiones y acciden-
tes.
● No trabaje nunca con herramientas inapro-
piadas o dañadas. 265Datos técnicos
Consejos
Manejo
Seguridad

Consejos

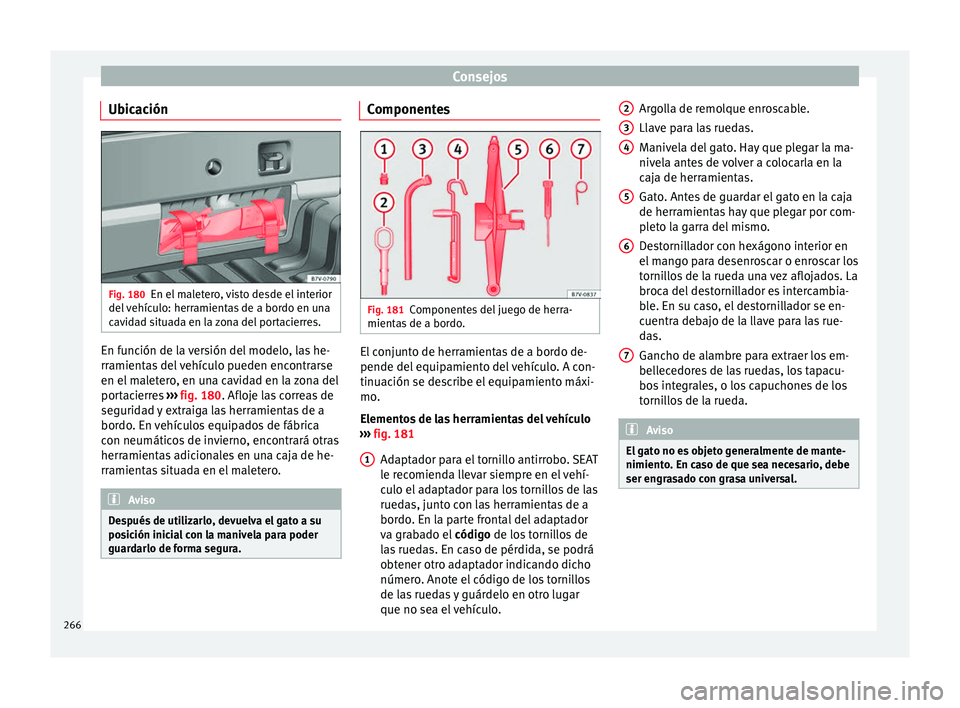

Ubicación Fig. 180
En el maletero, visto desde el interior
del vehículo: herramientas de a bordo en una
cavidad situada en la zona del portacierres. En función de la versión del modelo, las he-
rramientas del vehículo pueden encontrarse
en el maletero, en una cavidad en la zona del
portacierres
››› fig. 180 . Afloje las correas de
se gurid
ad y extraiga las herramientas de a
bordo. En vehículos equipados de fábrica
con neumáticos de invierno, encontrará otras
herramientas adicionales en una caja de he-
rramientas situada en el maletero. Aviso
Después de utilizarlo, devuelva el gato a su
posición inicial con la manivela para poder
guardarlo de forma segura. Componentes
Fig. 181
Componentes del juego de herra-
mientas de a bordo. El conjunto de herramientas de a bordo de-
pende del equipamiento del vehículo. A con-
tinuación se describe el equipamiento máxi-
mo.
Elementos de las herramientas del vehículo
››› fig. 181
Adaptador para el tornillo antirrobo. SEAT
le recomienda llevar siempre en el vehí-
culo el adaptador para los tornillos de las
ruedas, junto con las herramientas de a
bordo. En la parte frontal del adaptador
va grabado el código de los tornillos de
l a

s ruedas. En caso de pérdida, se podrá
obtener otro adaptador indicando dicho
número. Anote el código de los tornillos
de las ruedas y guárdelo en otro lugar
que no sea el vehículo.
1 Argolla de remolque enroscable.
Llave para las ruedas.
Manivela del gato. Hay que plegar la ma-
nivela antes de volver a colocarla en la
caja de herramientas.
Gato. Antes de guardar el gato en la caja
de herramientas hay que plegar por com-
pleto la garra del mismo.
Destornillador con hexágono interior en
el mango para desenroscar o enroscar los
tornillos de la rueda una vez aflojados. La
broca del destornillador es intercambia-
ble. En su caso, el destornillador se en-
cuentra debajo de la llave para las rue-
das.
Gancho de alambre para extraer los em-
bellecedores de las ruedas, los tapacu-
bos integrales, o los capuchones de los
tornillos de la rueda.
Aviso
El gato no es objeto generalmente de mante-
nimiento. En caso de que sea necesario, debe
ser engrasado con grasa universal. 2
3
4
5
6
7
266

Emergencias

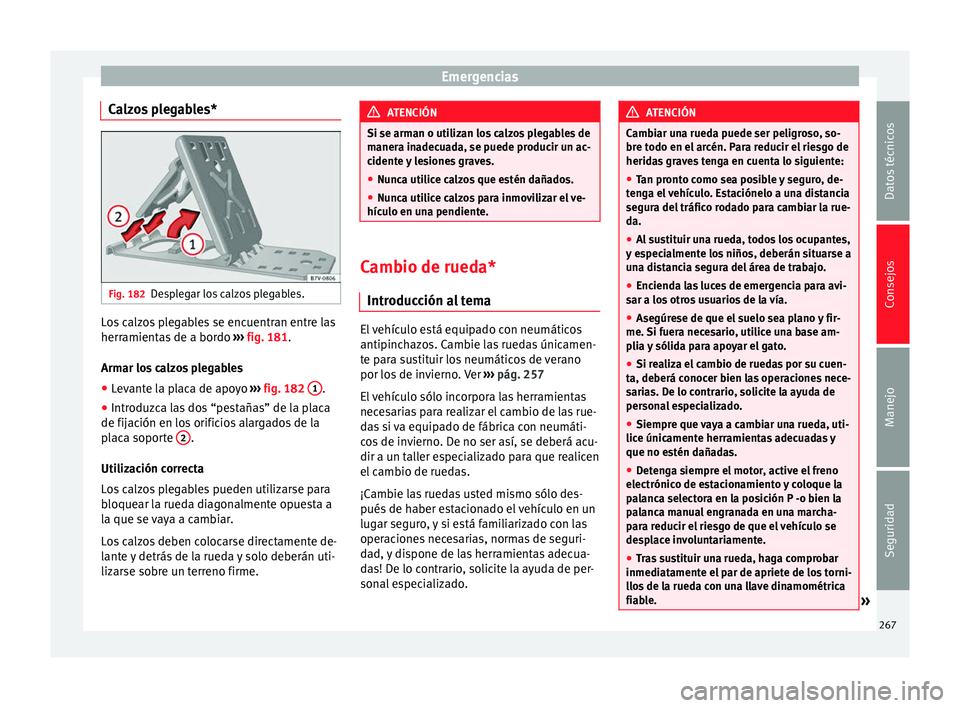

Calzos plegables* Fig. 182
Desplegar los calzos plegables. Los calzos plegables se encuentran entre las
herramientas de a bordo
››› fig. 181 .
Arm ar lo
s calzos plegables
● Levante la placa de apoyo ››› fig. 182 1 .
● Introduzca las dos “pestañas” de la placa
de fijación en los orificios alargados de la
placa soporte 2 .
Utilización correcta
Los calzos plegables pueden utilizarse para
bloquear la rueda diagonalmente opuesta a
la que se vaya a cambiar.
Los calzos deben colocarse directamente de-
lante y detrás de la rueda y solo deberán uti-
lizarse sobre un terreno firme. ATENCIÓN
Si se arman o utilizan los calzos plegables de
manera inadecuada, se puede producir un ac-
cidente y lesiones graves.
● Nunca utilice calzos que estén dañados.
● Nunca utilice calzos para inmovilizar el ve-
hículo en una pendiente. Cambio de rueda*
Introducción al tema El vehículo está equipado con neumáticos
antipinchazos. Cambie las ruedas únicamen-
te para sustituir los neumáticos de verano
por los de invierno. Ver
›››
pág. 257
El vehículo sólo incorpora las herramientas
necesarias para realizar el cambio de las rue-
das si va equipado de fábrica con neumáti-
cos de invierno. De no ser así, se deberá acu-
dir a un taller especializado para que realicen
el cambio de ruedas.
¡Cambie las ruedas usted mismo sólo des-
pués de haber estacionado el vehículo en un
lugar seguro, y si está familiarizado con las
operaciones necesarias, normas de seguri-
dad, y dispone de las herramientas adecua-
das! De lo contrario, solicite la ayuda de per-
sonal especializado. ATENCIÓN
Cambiar una rueda puede ser peligroso, so-
bre todo en el arcén. Para reducir el riesgo de
heridas graves tenga en cuenta lo siguiente:
● Tan pronto como sea posible y seguro, de-
tenga el vehículo. Estaciónelo a una distancia
segura del tráfico rodado para cambiar la rue-
da.
● Al sustituir una rueda, todos los ocupantes,
y especialmente los niños, deberán situarse a
una distancia segura del área de trabajo.
● Encienda las luces de emergencia para avi-
sar a los otros usuarios de la vía.
● Asegúrese de que el suelo sea plano y fir-
me. Si fuera necesario, utilice una base am-
plia y sólida para apoyar el gato.
● Si realiza el cambio de ruedas por su cuen-
ta, deberá conocer bien las operaciones nece-
sarias. De lo contrario, solicite la ayuda de
personal especializado.
● Siempre que vaya a cambiar una rueda, uti-
lice únicamente herramientas adecuadas y
que no estén dañadas.
● Detenga siempre el motor, active el freno
electrónico de estacionamiento y coloque la
palanca selectora en la posición P -o bien la
palanca manual engranada en una marcha-
para reducir el riesgo de que el vehículo se
desplace involuntariamente.
● Tras sustituir una rueda, haga comprobar
inmediatamente el par de apriete de los torni-
llos de la rueda con una llave dinamométrica
fiable. » 267
Datos técnicos
Consejos
Manejo
Seguridad

Consejos
ATENCIÓN
Si los embellecedores de las ruedas son ina-
decuados, o se montan incorrectamente, pue-
den producirse accidentes y desperfectos
considerables.
● Los embellecedores de las ruedas monta-
dos incorrectamente pueden desprenderse
durante la marcha y poner en peligro a los de-
más usuarios de la vía pública.
● No coloque embellecedores dañados en las
ruedas.
● Asegúrese siempre de que la ventilación y
refrigeración de los frenos no se interrumpa o
quede limitada. Esto también es válido si se
colocan tapacubos posteriormente. Si no en-
tra suficiente aire, la distancia de frenado
puede alargarse considerablemente. CUIDADO
Desmonte y monte de nuevo los embellece-
dores de las ruedas con cuidado para evitar

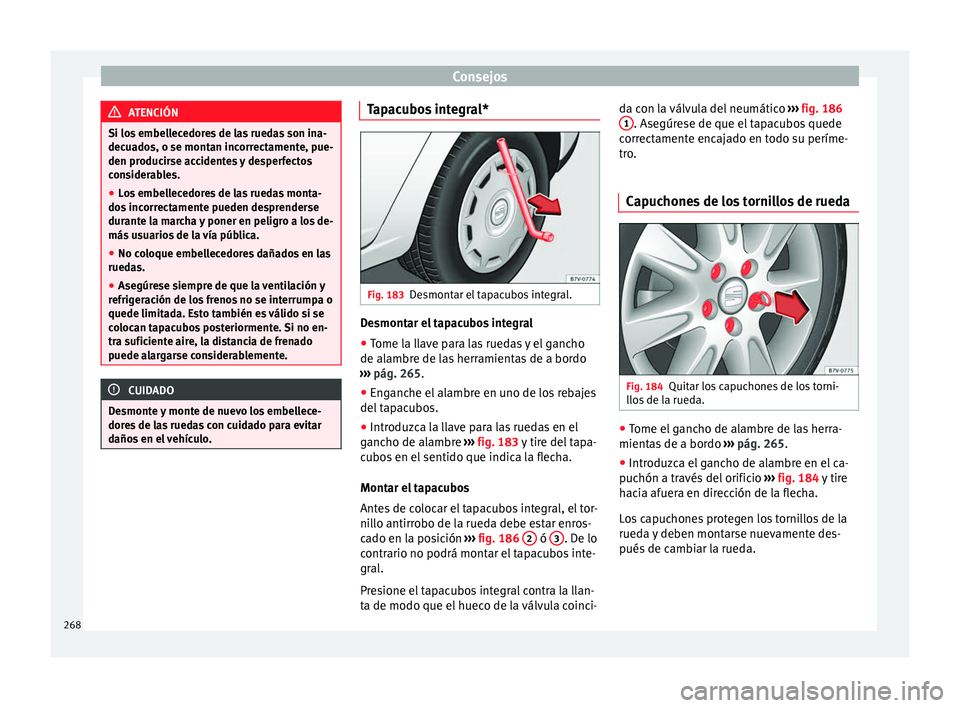

daños en el vehículo. Tapacubos integral*
Fig. 183
Desmontar el tapacubos integral. Desmontar el tapacubos integral
● Tome la llave para las ruedas y el gancho
de alambre de las herramientas de a bordo
››› pág. 265 .
● En g
anche el alambre en uno de los rebajes
del tapacubos.
● Introduzca la llave para las ruedas en el
gancho de alambre ››› fig. 183 y tire del tapa-
cubo

s en el sentido que indica la flecha.
Montar el tapacubos
Antes de colocar el tapacubos integral, el tor-
nillo antirrobo de la rueda debe estar enros-
cado en la posición ›››
fig. 186
2 ó
3 . De lo
contrario no podrá montar el tapacubos inte-
gral.
Presione el tapacubos integral contra la llan-
ta de modo que el hueco de la válvula coinci- da con la válvula del neumático
››› fig. 186
1 . Asegúrese de que el tapacubos quede
correctamente encajado en todo su períme-
tro.
Capuchones de los tornillos de rueda Fig. 184
Quitar los capuchones de los torni-
llos de la rueda. ●
Tome el gancho de alambre de las herra-
mientas de a bordo ››› pág. 265 .
● Intr oduz

ca el gancho de alambre en el ca-
puchón a través del orificio ››› fig. 184 y tire
hac

ia afuera en dirección de la flecha.
Los capuchones protegen los tornillos de la
rueda y deben montarse nuevamente des-
pués de cambiar la rueda.
268
