119

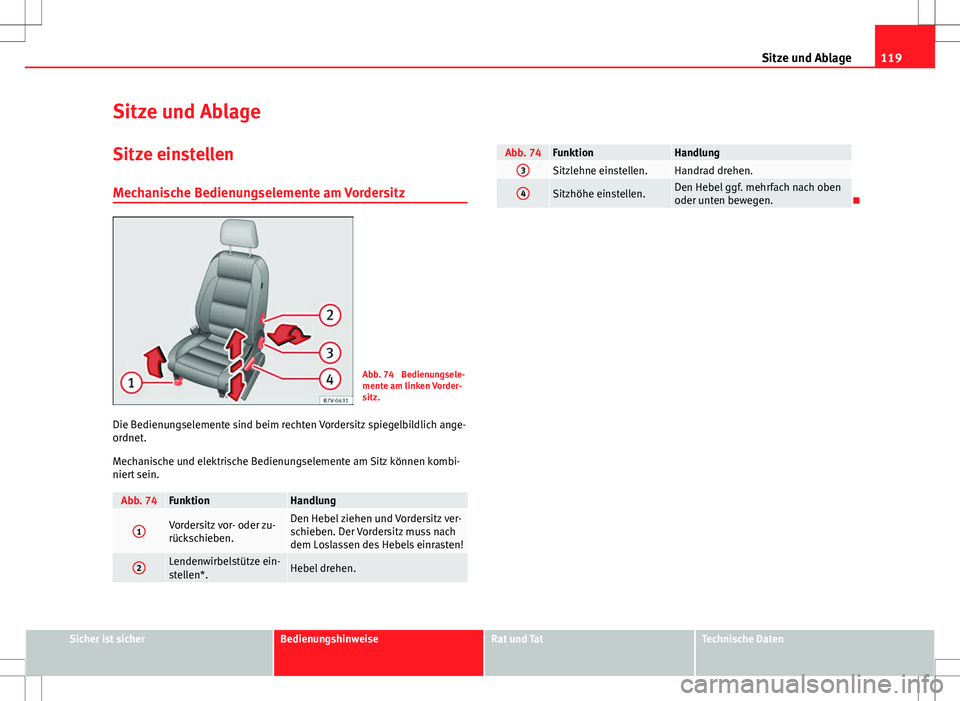

Sitze und Ablage
Sitze und Ablage
Sitze einstellen Mechanische Bedienungselemente am Vordersitz
Abb. 74 Bedienungsele-
mente am linken Vorder-
sitz.
Die Bedienungselemente sind beim rechten Vordersitz spiegelbildlich ange-
ordnet.
Mechanische und elektrische Bedienungselemente am Sitz können kombi-
niert sein.
Abb. 74FunktionHandlung
1Vordersitz vor- oder zu-
rückschieben.Den Hebel ziehen und Vordersitz ver-
schieben. Der Vordersitz muss nach
dem Loslassen des Hebels einrasten!
2Lendenwirbelstütze ein-
stellen*.Hebel drehen.
Abb. 74FunktionHandlung3Sitzlehne einstellen.Handrad drehen.
4Sitzhöhe einstellen.Den Hebel ggf. mehrfach nach oben
oder unten bewegen.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

120Sitze und Ablage

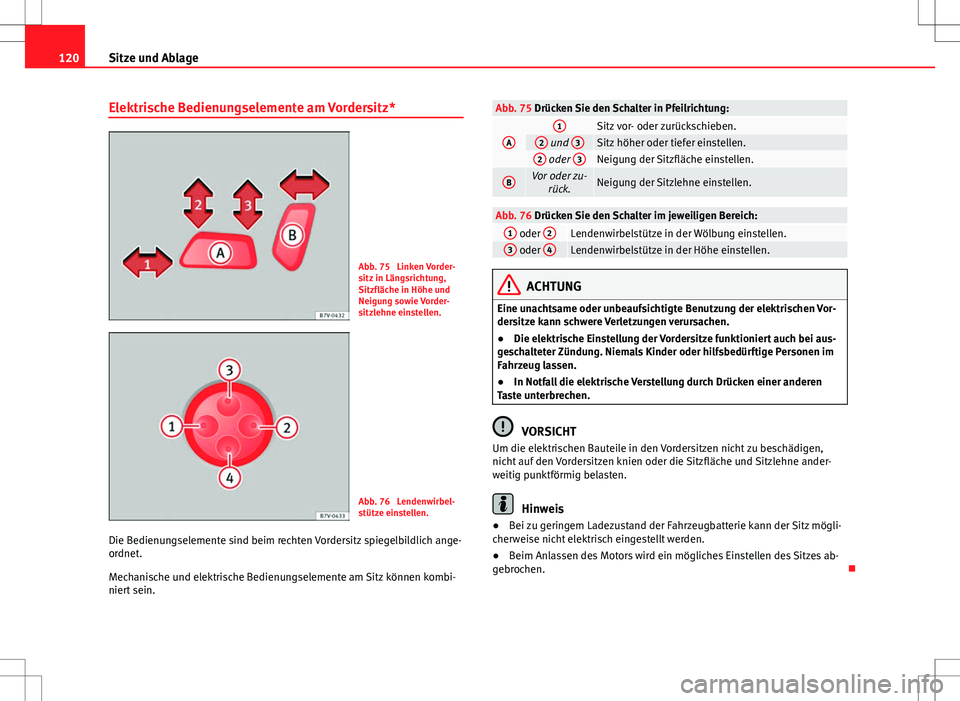

Elektrische Bedienungselemente am Vordersitz*
Abb. 75 Linken Vorder-
sitz in Längsrichtung,
Sitzfläche in Höhe und
Neigung sowie Vorder-
sitzlehne einstellen.
Abb. 76 Lendenwirbel-
stütze einstellen.
Die Bedienungselemente sind beim rechten Vordersitz spiegelbildlich ange-
ordnet.
Mechanische und elektrische Bedienungselemente am Sitz können kombi-
niert sein.
Abb. 75 Drücken Sie den Schalter in Pfeilrichtung:
A1Sitz vor- oder zurückschieben.2 und 3Sitz höher oder tiefer einstellen.2 oder 3Neigung der Sitzfläche einstellen.
BVor oder zu-
rück.Neigung der Sitzlehne einstellen.
Abb. 76 Drücken Sie den Schalter im jeweiligen Bereich:1 oder 2Lendenwirbelstütze in der Wölbung einstellen.3 oder 4Lendenwirbelstütze in der Höhe einstellen.
ACHTUNG
Eine unachtsame oder unbeaufsichtigte Benutzung der elektrischen Vor-
dersitze kann schwere Verletzungen verursachen.
● Die elektrische Einstellung der Vordersitze funktioniert auch bei aus-
geschalteter Zündung. Niemals Kinder oder hilfsbedürftige Personen im
Fahrzeug lassen.
● In Notfall die elektrische Verstellung durch Drücken einer anderen
Taste unterbrechen.
VORSICHT
Um die elektrischen Bauteile in den Vordersitzen nicht zu beschädigen,
nicht auf den Vordersitzen knien oder die Sitzfläche und Sitzlehne ander-
weitig punktförmig belasten.
Hinweis
● Bei zu geringem Ladezustand der Fahrzeugbatterie kann der Sitz mögli-
cherweise nicht elektrisch eingestellt werden.
● Beim Anlassen des Motors wird ein mögliches Einstellen des Sitzes ab-
gebrochen. 

121
Sitze und Ablage
Rücksitze einstellen
Abb. 77 Rücksitze ein-
stellen.
⇒ Abb. 7 4FunktionHandlung
1Sitzlehne einstellen.
Den Hebel ziehen und Sitzlehne in die
gewünschte Position bringen ⇒ . Die
Sitzlehne muss nach dem Loslassen
des Hebels einrasten! In der dritten
Sitzreihe und beim mittleren Sitzplatz
der zweiten Sitzreihe befindet sich an-
stelle des Hebels eine Schlaufe. Die
Bedienung erfolgt wie beim Hebel.
2Nur in der zweiten Sitz-
reihe: Sitz vor- oder zu-
rückschieben.Den Hebel ziehen und Sitz verschie-
ben. Der Sitz muss nach dem Loslas-
sen des Hebels einrasten!
VORSICHT
● Wenn die Sitzlehne in der zweiten Sitzreihe ganz nach hinten geneigt
wird, kann eine dahinter eingebaute Gepäckraumabdeckung beschädigt
werden. Vor dem Einstellen der Sitzlehne die Gepäckraumabdeckung aus-
bauen.
● Gegenstände im Gepäckraum können beim Verschieben der Rücksitze in
Längsrichtung zu Beschädigungen führen. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

122Sitze und Ablage
Sitzfunktionen
Einleitung
Ergänzende Informationen und Warnhinweise
● Sitzposition einstellen ⇒  Seite 10
● Sicherheitsgurte ⇒  Seite 22
● Airbag-System ⇒  Seite 32
● Kindersitze (Zubehör) ⇒  Seite 41
● Integrierter Kindersitz ⇒ Seite 48
● Außenspiegel ⇒ Seite 115
● Gepäckraum ⇒  Seite 132
ACHTUNG
Unsachgemäßes Verwenden der Sitzfunktionen kann schwere Verletzun-
gen verursachen.
● Vor Fahrtantritt immer die richtige Sitzposition einnehmen und wäh-
rend der Fahrt beibehalten. Das gilt auch für alle Mitfahrer.
● Den Memorysitz nur bei stehendem Fahrzeug einstellen.
● Die Rückenmassagefunktion nur bei stehendem Fahrzeug ein- und
ausschalten.
● Hände, Finger und Füße oder sonstige Körperteile immer aus den
Funktions- und Verstellbereichen der Sitze fernhalten.
 Sitzheizung*
Abb. 78 Ansicht der Mit-
telkonsole: Regler für die
Sitzheizung der Vorder-
sitze, hier bei eingestell-
ter zweiter Heizstufe.
Abb. 79 Ansicht der Mit-
telkonsole: Regler für die
Sitzheizung der Vorder-
sitze an Fahrzeugen mit
Climatronic.
Die Sitzflächen können bei eingeschalteter Zündung elektrisch beheizt wer-
den. Bei einigen Sitzausführungen wird zusätzlich die Sitzlehne beheizt.
Sitzheizung ausschalten, wenn sich keine Person auf dem Sitz befindet. 

123
Sitze und Ablage
FunktionHandlung ⇒ Abb. 78Einschalten:Taste  wird gedrückt. Sitzheizung ist mit maxi-
maler Heizleistung eingeschaltet.
Heizleistung einstel-
len:Taste  wiederholt drücken, bis gewünschte Heiz-
leistung eingestellt ist.
Ausschalten:Taste  so oft drücken, bis in der Taste keine Kon-
trollleuchte mehr leuchtet ⇒ Abb. 78.
ACHTUNG
Personen, die durch Medikamenteneinnahme, durch Lähmungen oder
aufgrund chronischer Erkrankungen (z. B. Diabetes) unter eingeschränk-
ter oder keiner Schmerz- oder Temperaturwahrnehmung leiden, können
sich bei der Benutzung der Sitzheizung Verbrennungen an Rücken, Gesäß
und Beinen zuziehen, die einen sehr langen Heilungszeitraum nach sich
ziehen können oder nicht mehr vollständig verheilen. Für Fragen zum ei-
genen Gesundheitszustand einen Arzt aufsuchen.
● Personen mit eingeschränkter Schmerz- oder Temperaturwahrneh-
mung dürfen die Sitzheizung niemals benutzen.
VORSICHT
● Um die Heizelemente der Sitzheizung nicht zu beschädigen, nicht auf
den Sitzen knien oder Sitzfläche und Sitzlehne anderweitig punktförmig be-
lasten.
● Flüssigkeiten, spitze Gegenstände und isolierende Materialien auf dem
Sitz können die Sitzheizung beschädigen.
● Bei Geruchsentwicklung Sitzheizung sofort ausschalten und vom Fach-
betrieb prüfen lassen.
Umwelthinweis
Sitzheizung nur so lange eingeschaltet lassen, wie sie benötigt wird. An-
dernfalls wird unnötig Kraftstoff verbraucht. Memorysitz*
Abb. 80 Memorytasten
außen am Fahrersitz.
Memorytasten
Jeder Memorytaste können individuelle Einstellungen für den Fahrersitz und
die Außenspiegel zugeordnet werden.
Außenspiegeleinstellungen für Vorwärtsfahrt speichern
● Schalten Sie die elektronische Parkbremse ein.
● Bringen Sie das Getriebe in Neutralstellung.
● Schalten Sie die Zündung ein.
● Vordersitz und die Außenspiegel einstellen.
● Taste SET
länger als eine Sekunde drücken
⇒ Abb. 80.
● Innerhalb von etwa 10 Sekunden gewünschte Memorytaste drücken. Ein
Gongsignal bestätigt die Speicherung.
Beifahreraußenspiegeleinstellungen für Rückwärtsfahrt speichern
● Schalten Sie die elektronische Parkbremse ein.
● Bringen Sie das Getriebe in Neutralstellung.
● Schalten Sie die Zündung ein. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

124Sitze und Ablage
● Gewünschte Memorytaste drücken.
● Rückwärtsgang einlegen.
● Beifahreraußenspiegel einstellen, dass z. B. der Bereich der Bordstein-
kante gut gesehen werden kann.
● Die eingestellte Spiegelposition wird automatisch gespeichert und dem
Fahrzeugschlüssel zugeordnet, mit dem das Fahrzeug entriegelt wurde.
Außenspiegeleinstellungen abrufen
● Bei geöffneter Fahrzeugtür und ausgeschalteter Zündung entsprechen-
de Memorytaste in der jeweiligen Tür kurz antippen.
● ODER: Bei eingeschalteter Zündung entsprechende Memorytaste so lan-
ge gedrückt halten, bis die gespeicherte Position erreicht ist.
Fahrzeugschlüssel für Memoryfunktion aktivieren
Voraussetzung: Eine beliebige Memoryposition ist gespeichert.
● Fahrertür entriegeln.
● Beliebige Memorytaste gedrückt halten.
● Innerhalb von etwa drei Sekunden die Öffnungstaste 
im Fahrzeug-
schlüssel drücken. Ein Gongsignal bestätigt die Aktivierung.
Außenspiegeleinstellungen für Vorwärtsfahrt und Fahrersitzeinstellung
einem Fahrzeugschlüssel zuordnen
● Fahrzeugschlüssel für Memoryfunktion aktivieren.
● Außenspiegel und Sitz einstellen.
● Fahrzeug verriegeln. Die Einstellungen sind dem Fahrzeugschlüssel zu-
geordnet.
Fahrzeugschlüssel für Memoryfunktion deaktivieren
Voraussetzung: Eine beliebige Memoryposition ist gespeichert.
● Taste SET
gedrückt halten.
● Innerhalb von etwa zehn Sekunden die Öffnungstaste  im Fahrzeug-
schlüssel drücken. Ein Gongsignal bestätigt die Deaktivierung. Memorysitze initialisieren
Wenn z. B. der Fahrersitz ausgetauscht wurde, muss das Memory-System
initialisiert werden.
Das Initialisieren löscht alle Speicher und Zuordnungen des Memorysitzes.
Die Memorytasten können danach neu programmiert und einem Fahrzeug-
schlüssel zugeordnet werden.
●
Fahrertür öffnen und nicht einsteigen.
● Sitzeinstellungen von außen bedienen.
● Neigung Sitzlehne bis zum Anschlag ganz nach vorn einstellen.
● Schalter für die Neigungseinstellung loslassen und erneut betätigen, bis
ein Gongsignal ertönt.
Hinweis
Der Beifahreraußenspiegel verlässt die gespeicherte Position für Rückwärts-
fahren automatisch, wenn mit mindestens 15 km/h vorwärts gefahren oder
der Drehknopf aus der Stellung R in eine andere Position gedreht wird. 

125
Sitze und Ablage

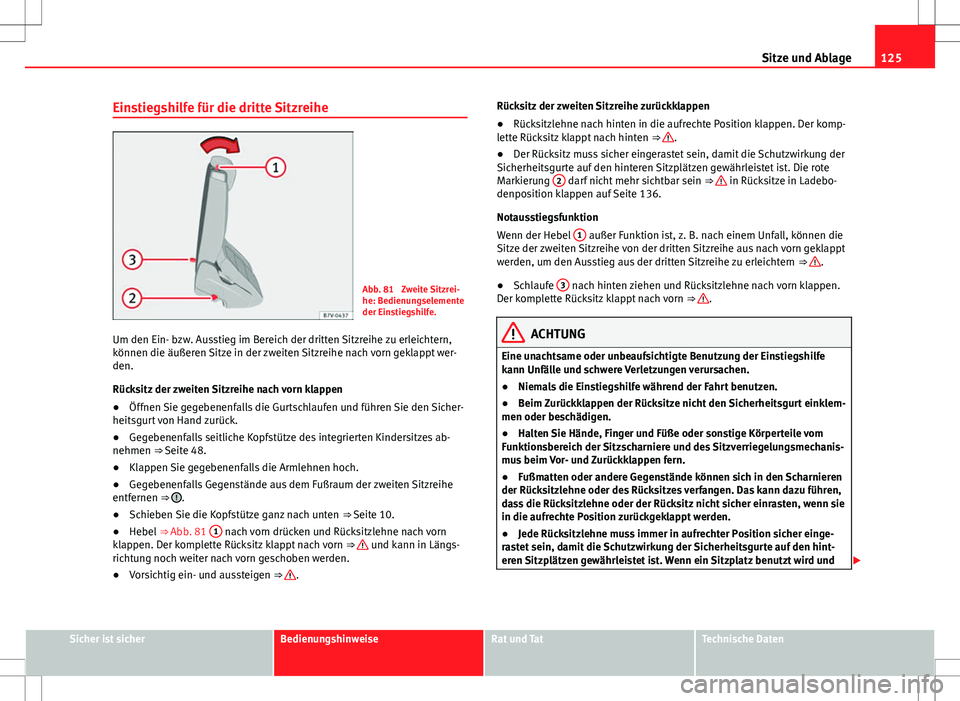

Einstiegshilfe für die dritte Sitzreihe
Abb. 81 Zweite Sitzrei-
he: Bedienungselemente
der Einstiegshilfe.
Um den Ein- bzw. Ausstieg im Bereich der dritten Sitzreihe zu erleichtern,
können die äußeren Sitze in der zweiten Sitzreihe nach vorn geklappt wer-
den.
Rücksitz der zweiten Sitzreihe nach vorn klappen
● Öffnen Sie gegebenenfalls die Gurtschlaufen und führen Sie den Sicher-
heitsgurt von Hand zurück.
● Gegebenenfalls seitliche Kopfstütze des integrierten Kindersitzes ab-
nehmen ⇒ Seite 48.
● Klappen Sie gegebenenfalls die Armlehnen hoch.
● Gegebenenfalls Gegenstände aus dem Fußraum der zweiten Sitzreihe
entfernen ⇒ 
.
● Schieben Sie die Kopfstütze ganz nach unten ⇒ Seite 10.
● Hebel ⇒ Abb. 81 1
nach vorn drücken und Rücksitzlehne nach vorn
klappen. Der komplette Rücksitz klappt nach vorn ⇒  und kann in Längs-
richtung noch weiter nach vorn geschoben werden.
● Vorsichtig ein- und aussteigen ⇒ 
. Rücksitz der zweiten Sitzreihe zurückklappen
●
Rücksitzlehne nach hinten in die aufrechte Position klappen. Der komp-
lette Rücksitz klappt nach hinten ⇒ 
.
● Der Rücksitz muss sicher eingerastet sein, damit die Schutzwirkung der
Sicherheitsgurte auf den hinteren Sitzplätzen gewährleistet ist. Die rote
Markierung 2
darf nicht mehr sichtbar sein
⇒  in Rücksitze in Ladebo-
denposition klappen auf Seite 136.
Notausstiegsfunktion
Wenn der Hebel 1
außer Funktion ist, z. B. nach einem Unfall, können die
Sitze der zweiten Sitzreihe von der dritten Sitzreihe aus nach vorn geklappt
werden, um den Ausstieg aus der dritten Sitzreihe zu erleichtern ⇒ 
.
● Schlaufe 3
nach hinten ziehen und Rücksitzlehne nach vorn klappen.
Der komplette Rücksitz klappt nach vorn ⇒ .
ACHTUNG
Eine unachtsame oder unbeaufsichtigte Benutzung der Einstiegshilfe
kann Unfälle und schwere Verletzungen verursachen.
● Niemals die Einstiegshilfe während der Fahrt benutzen.
● Beim Zurückklappen der Rücksitze nicht den Sicherheitsgurt einklem-
men oder beschädigen.
● Halten Sie Hände, Finger und Füße oder sonstige Körperteile vom
Funktionsbereich der Sitzscharniere und des Sitzverriegelungsmechanis-
mus beim Vor- und Zurückklappen fern.
● Fußmatten oder andere Gegenstände können sich in den Scharnieren
der Rücksitzlehne oder des Rücksitzes verfangen. Das kann dazu führen,
dass die Rücksitzlehne oder der Rücksitz nicht sicher einrasten, wenn sie
in die aufrechte Position zurückgeklappt werden.
● Jede Rücksitzlehne muss immer in aufrechter Position sicher einge-
rastet sein, damit die Schutzwirkung der Sicherheitsgurte auf den hint-
eren Sitzplätzen gewährleistet ist. Wenn ein Sitzplatz benutzt wird und 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

126Sitze und Ablage
ACHTUNG (Fortsetzung)
die entsprechende Sitzlehne nicht sicher eingerastet ist, bewegt sich der
Insasse mit der Sitzlehne bei plötzlichen Brems- und Fahrmanövern
sowie bei Unfällen nach vorn.
● Eine rote Markierung an der Seite des Sitzes 2
signalisiert eine nicht
eingerastete Lehne. Die rote Markierung darf im eingerasteten Zustand
nicht sichtbar sein.
● Wenn die Rücksitzlehne oder der Rücksitz vorgeklappt oder nicht si-
cher eingerastet sind, dürfen auf diesen Sitzplätzen niemals Personen
oder Kinder befördert werden.
● Beim Ein- und Aussteigen niemals am vorgeklappten Sitz der zweiten
Sitzreihe abstützen oder festhalten.
ACHTUNG
Wenn auf allen Sitzplätzen der zweiten Sitzreihe Kindersitze eingebaut
sind, kann im Falle eines Unfalls die zweite Sitzreihe nicht von der dritten
Sitzreihe aus nach vorn geklappt werden. Personen, die auf den Sitzplät-
zen der dritten Sitzreihe befördert werden, sind in einem Notfall nicht in
der Lage, das Fahrzeug selbstständig zu verlassen oder sich selbst zu
helfen.
● Niemals gleichzeitig auf allen Sitzplätzen der zweiten Sitzreihe Kin-
dersitze einbauen, wenn in der dritten Sitzreihe Personen befördert wer-
den.
VORSICHT
● Vor dem Vor- und Zurückklappen der Rücksitzlehne die Vordersitze so
einstellen, dass die Kopfstütze oder das Polster der Rücksitzlehne nicht ge-
gen die Vordersitze stößt.
● Gegenstände im Fußraum der zweiten Sitzreihe können beim Vorklap-
pen des Rücksitzes beschädigt werden. Vor dem Vorklappen die Gegenstän-
de entfernen. Beifahrersitzlehne vorklappen*
Abb. 82 Beifahrersitz-
lehne vorklappen.
Abb. 83 Klappbare Bei-
fahrersitzlehne entrie-
geln.
Die Beifahrersitzlehne kann vorgeklappt und in einer waagerechten Position
verriegelt werden.
Wenn auf dem vorgeklappten Beifahrersitz Gegenstände transportiert wer-
den, muss der Beifahrer-Frontairbag abgeschaltet sein ⇒ Seite 32.


127
Sitze und Ablage
Prinzipdarstellung: Beifahrersitzlehne vorklappen
● Gegenstände von der Beifahrersitzfläche entfernen ⇒ 
.
● Beifahrersitzhöhe ganz nach unten einstellen ⇒ Seite 10.
● Schieben Sie die Kopfstütze ganz nach unten ⇒ Seite 10.
● Beifahrersitzlehne in Pfeilrichtung ⇒ Abb. 82 1
entriegeln.
● Beifahrersitzlehne in Pfeilrichtung 2 nach vorn in die waagerechte Posi-
tion klappen.
● Beifahrersitzlehne muss in der nach unten geklappten Position sicher
einrasten.
Beifahrersitzlehne zurückklappen
● Prüfen, dass sich keine Gegenstände oder Körperteile im Bereich der
Scharniere befinden.
● Zum Zurückklappen Beifahrersitzlehne erneut entriegeln ⇒ Abb. 83.
● Beifahrersitzlehne nach hinten in die aufrechte Position klappen. Die
Sitzlehne muss einrasten.
● Beifahrersitzlehne muss in der nach oben geklappten Position sicher
einrasten.
ACHTUNG
Durch unkontrolliertes oder unachtsames Vor- und Zurückklappen der
Beifahrersitzlehne können schwere Verletzungen verursacht werden.
● Die Beifahrersitzlehne nur bei stehendem Fahrzeug vor- und zurück-
klappen.
● Solange die Beifahrersitzlehne vorgeklappt ist, muss der Frontairbag
abgeschaltet sein und die Kontrollleuchte PASSENGER AIR BAG OFF 
leuchten.
● Halten Sie Hände, Finger und Füße oder sonstige Körperteile vom
Funktionsbereich der Sitzscharniere und des Sitzverriegelungsmechanis-
mus beim Vor- und Zurückklappen fern.
ACHTUNG (Fortsetzung)
● Fußmatten oder andere Gegenstände können sich in den Scharnieren
der Beifahrersitzlehne verfangen. Das kann dazu führen, dass die Beifah-
rersitzlehne nicht sicher verriegelt, wenn sie in die aufrechte Position zu-
rückgeklappt wird.
● Beim Zurückklappen muss die Beifahrersitzlehne in der aufrechten
Position sicher verriegelt sein. Eine nicht sicher verriegelte Beifahrersitz-
lehne kann sich plötzlich bewegen und zu schweren Verletzungen führen.
ACHTUNG
Die offenen Sitzverankerungen und Scharniere der vorgeklappten Beifah-
rersitzlehne können bei einem Bremsmanöver oder Unfall zu schweren
Verletzungen führen.
● Bei vorgeklappter Beifahrersitzlehne dürfen auf dem Beifahrersitz
niemals Personen oder Kinder befördert werden.
● Bei vorgeklappter Beifahrersitzlehne darf in der zweiten Sitzreihe nur
der äußere Sitzplatz hinter dem Fahrersitz besetzt werden. Das gilt auch
für Kinder in Kindersitzen.

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

128Sitze und Ablage

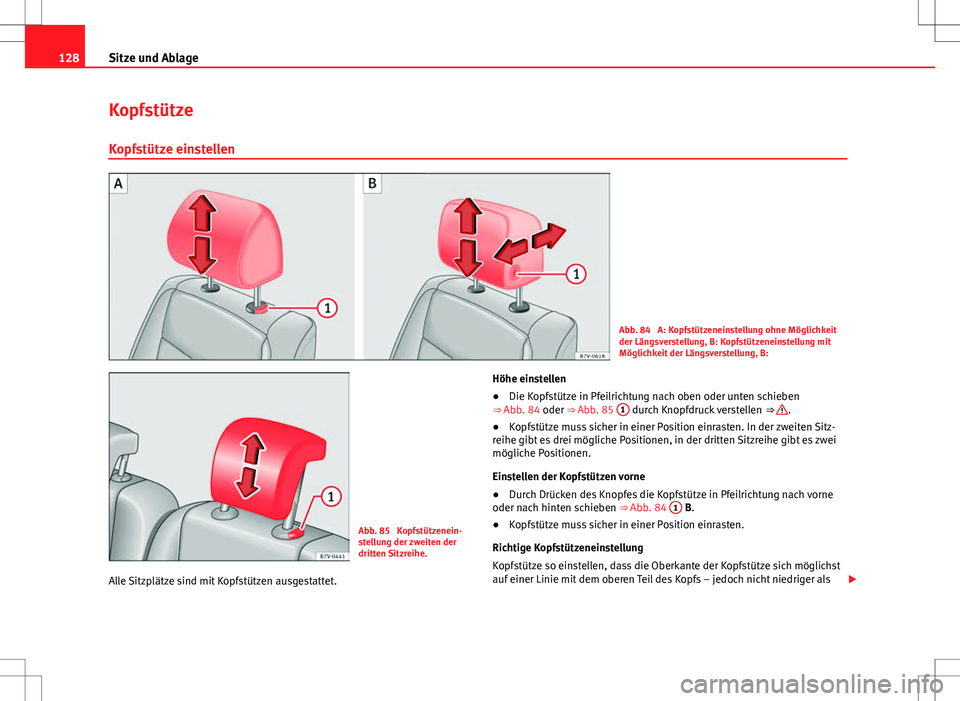

Kopfstütze
Kopfstütze einstellen
Abb. 84 A: Kopfstützeneinstellung ohne Möglichkeit
der Längsverstellung, B: Kopfstützeneinstellung mit
Möglichkeit der Längsverstellung, B:
Abb. 85 Kopfstützenein-
stellung der zweiten der
dritten Sitzreihe.
Alle Sitzplätze sind mit Kopfstützen ausgestattet. Höhe einstellen
●
Die Kopfstütze in Pfeilrichtung nach oben oder unten schieben
⇒ Abb. 84 oder ⇒  Abb. 85 1
durch Knopfdruck verstellen
⇒ .
● Kopfstütze muss sicher in einer Position einrasten. In der zweiten Sitz-
reihe gibt es drei mögliche Positionen, in der dritten Sitzreihe gibt es zwei
mögliche Positionen.
Einstellen der Kopfstützen vorne
● Durch Drücken des Knopfes die Kopfstütze in Pfeilrichtung nach vorne
oder nach hinten schieben ⇒ Abb. 84 1
B.
● Kopfstütze muss sicher in einer Position einrasten.
Richtige Kopfstützeneinstellung
Kopfstütze so einstellen, dass die Oberkante der Kopfstütze sich möglichst
auf einer Linie mit dem oberen Teil des Kopfs – jedoch nicht niedriger als 
