Seat Alhambra 2013 Betriebsanleitung (in German)

219
Fahren

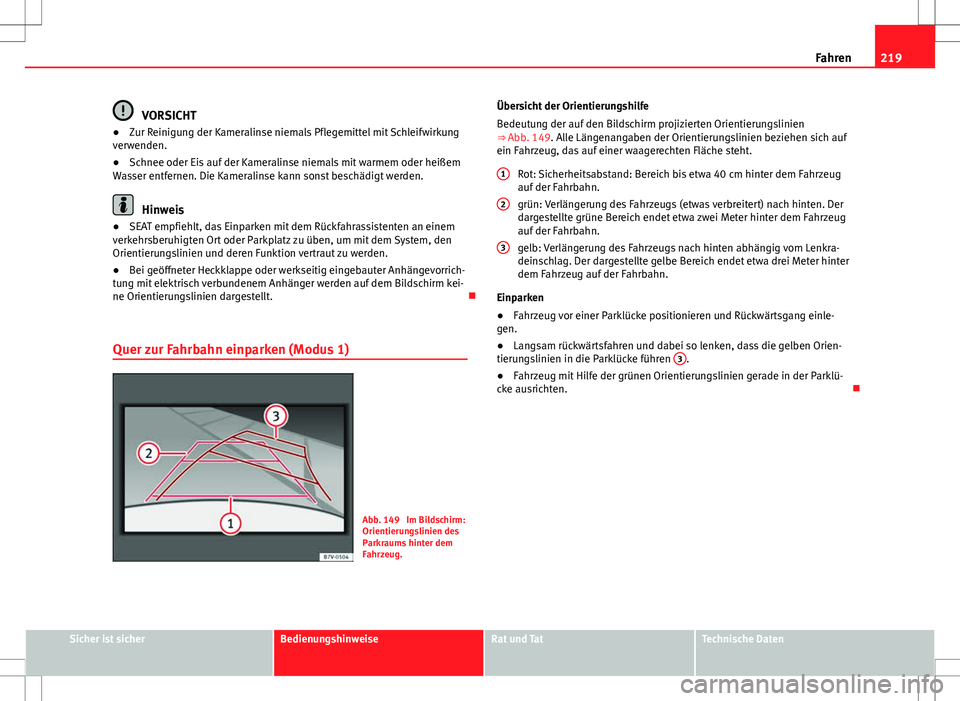

VORSICHT
● Zur Reinigung der Kameralinse niemals Pflegemittel mit Schleifwirkung
verwenden.
● Schnee oder Eis auf der Kameralinse niemals mit warmem oder heißem
Wasser entfernen. Die Kameralinse kann sonst beschädigt werden.
Hinweis
● SEAT empfiehlt, das Einparken mit dem Rückfahrassistenten an einem
verkehrsberuhigten Ort oder Parkplatz zu üben, um mit dem System, den
Orientierungslinien und deren Funktion vertraut zu werden.
● Bei geöffneter Heckklappe oder werkseitig eingebauter Anhängevorrich-
tung mit elektrisch verbundenem Anhänger werden auf dem Bildschirm kei-
ne Orientierungslinien dargestellt. 
Quer zur Fahrbahn einparken (Modus 1)
Abb. 149 Im Bildschirm:
Orientierungslinien des
Parkraums hinter dem
Fahrzeug. Übersicht der Orientierungshilfe
Bedeutung der auf den Bildschirm projizierten Orientierungslinien
⇒ Abb. 149. Alle Längenangaben der Orientierungslinien beziehen sich auf
ein Fahrzeug, das auf einer waagerechten Fläche steht.
Rot: Sicherheitsabstand: Bereich bis etwa 40 cm hinter dem Fahrzeug
auf der Fahrbahn.
grün: Verlängerung des Fahrzeugs (etwas verbreitert) nach hinten. Der
dargestellte grüne Bereich endet etwa zwei Meter hinter dem Fahrzeug
auf der Fahrbahn.
gelb: Verlängerung des Fahrzeugs nach hinten abhängig vom Lenkra-
deinschlag. Der dargestellte gelbe Bereich endet etwa drei Meter hinter
dem Fahrzeug auf der Fahrbahn.
Einparken
● Fahrzeug vor einer Parklücke positionieren und Rückwärtsgang einle-
gen.
● Langsam rückwärtsfahren und dabei so lenken, dass die gelben Orien-
tierungslinien in die Parklücke führen 3
.
● Fahrzeug mit Hilfe der grünen Orientierungslinien gerade in der Parklü-
cke ausrichten. 
1
2
3
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

220Fahren

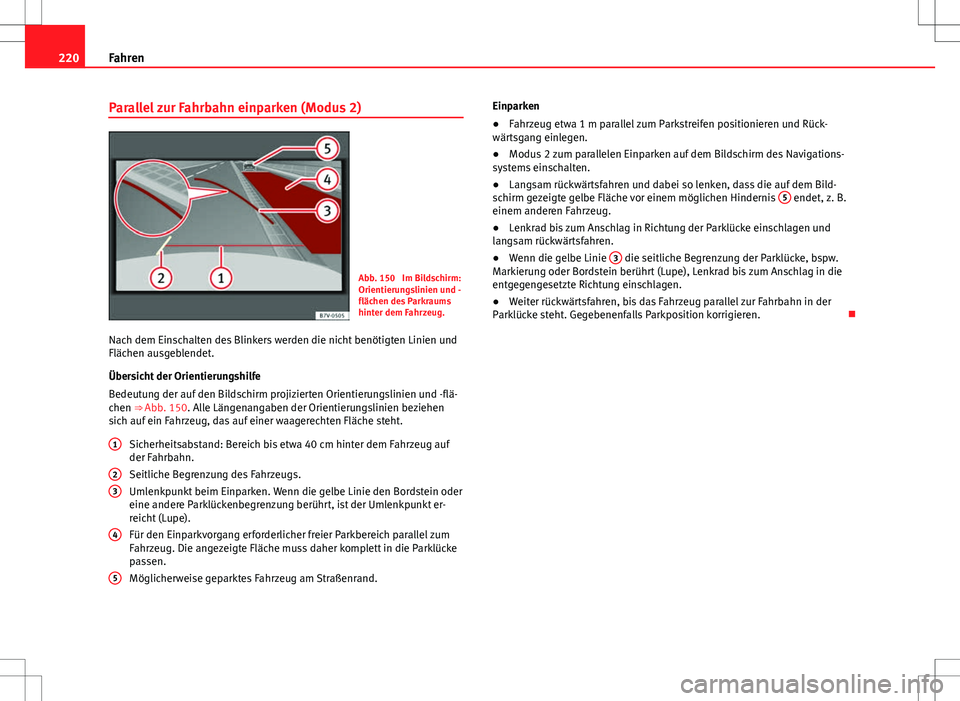

Parallel zur Fahrbahn einparken (Modus 2)
Abb. 150 Im Bildschirm:
Orientierungslinien und -
flächen des Parkraums
hinter dem Fahrzeug.
Nach dem Einschalten des Blinkers werden die nicht benötigten Linien und
Flächen ausgeblendet.
Übersicht der Orientierungshilfe
Bedeutung der auf den Bildschirm projizierten Orientierungslinien und -flä-
chen ⇒ Abb. 150. Alle Längenangaben der Orientierungslinien beziehen
sich auf ein Fahrzeug, das auf einer waagerechten Fläche steht.
Sicherheitsabstand: Bereich bis etwa 40 cm hinter dem Fahrzeug auf
der Fahrbahn.
Seitliche Begrenzung des Fahrzeugs.
Umlenkpunkt beim Einparken. Wenn die gelbe Linie den Bordstein oder
eine andere Parklückenbegrenzung berührt, ist der Umlenkpunkt er-
reicht (Lupe).
Für den Einparkvorgang erforderlicher freier Parkbereich parallel zum
Fahrzeug. Die angezeigte Fläche muss daher komplett in die Parklücke
passen.
Möglicherweise geparktes Fahrzeug am Straßenrand.
1
23
4
5
Einparken
●
Fahrzeug etwa 1 m parallel zum Parkstreifen positionieren und Rück-
wärtsgang einlegen.
● Modus 2 zum parallelen Einparken auf dem Bildschirm des Navigations-
systems einschalten.
● Langsam rückwärtsfahren und dabei so lenken, dass die auf dem Bild-
schirm gezeigte gelbe Fläche vor einem möglichen Hindernis 5
endet, z. B.
einem anderen Fahrzeug.
● Lenkrad bis zum Anschlag in Richtung der Parklücke einschlagen und
langsam rückwärtsfahren.
● Wenn die gelbe Linie 3
die seitliche Begrenzung der Parklücke, bspw.
Markierung oder Bordstein berührt (Lupe), Lenkrad bis zum Anschlag in die
entgegengesetzte Richtung einschlagen.
● Weiter rückwärtsfahren, bis das Fahrzeug parallel zur Fahrbahn in der
Parklücke steht. Gegebenenfalls Parkposition korrigieren. 

221
Fahren

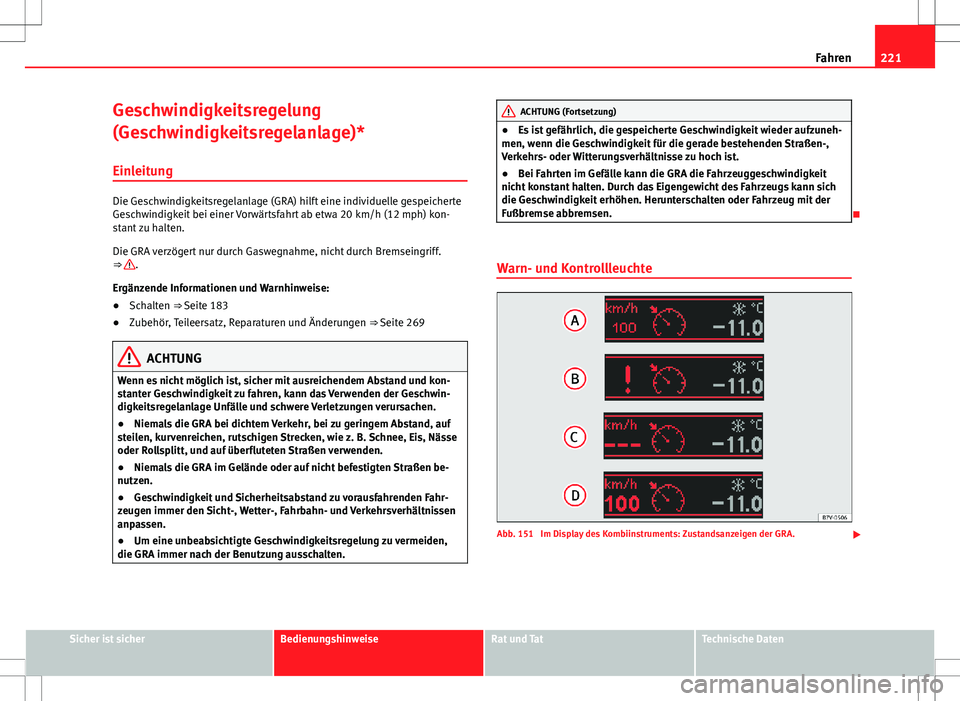

Geschwindigkeitsregelung
(Geschwindigkeitsregelanlage)*
Einleitung
Die Geschwindigkeitsregelanlage (GRA) hilft eine individuelle gespeicherte
Geschwindigkeit bei einer Vorwärtsfahrt ab etwa 20 km/h (12 mph) kon-
stant zu halten.
Die GRA verzögert nur durch Gaswegnahme, nicht durch Bremseingriff.
⇒ 
.
Ergänzende Informationen und Warnhinweise:
● Schalten ⇒ Seite 183
● Zubehör, Teileersatz, Reparaturen und Änderungen ⇒ Seite 269
ACHTUNG
Wenn es nicht möglich ist, sicher mit ausreichendem Abstand und kon-
stanter Geschwindigkeit zu fahren, kann das Verwenden der Geschwin-
digkeitsregelanlage Unfälle und schwere Verletzungen verursachen.
● Niemals die GRA bei dichtem Verkehr, bei zu geringem Abstand, auf
steilen, kurvenreichen, rutschigen Strecken, wie z. B. Schnee, Eis, Nässe
oder Rollsplitt, und auf überfluteten Straßen verwenden.
● Niemals die GRA im Gelände oder auf nicht befestigten Straßen be-
nutzen.
● Geschwindigkeit und Sicherheitsabstand zu vorausfahrenden Fahr-
zeugen immer den Sicht-, Wetter-, Fahrbahn- und Verkehrsverhältnissen
anpassen.
● Um eine unbeabsichtigte Geschwindigkeitsregelung zu vermeiden,
die GRA immer nach der Benutzung ausschalten.
ACHTUNG (Fortsetzung)
● Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzuneh-
men, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist.
● Bei Fahrten im Gefälle kann die GRA die Fahrzeuggeschwindigkeit
nicht konstant halten. Durch das Eigengewicht des Fahrzeugs kann sich
die Geschwindigkeit erhöhen. Herunterschalten oder Fahrzeug mit der
Fußbremse abbremsen.

Warn- und Kontrollleuchte
Abb. 151 Im Display des Kombiinstruments: Zustandsanzeigen der GRA. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

222Fahren

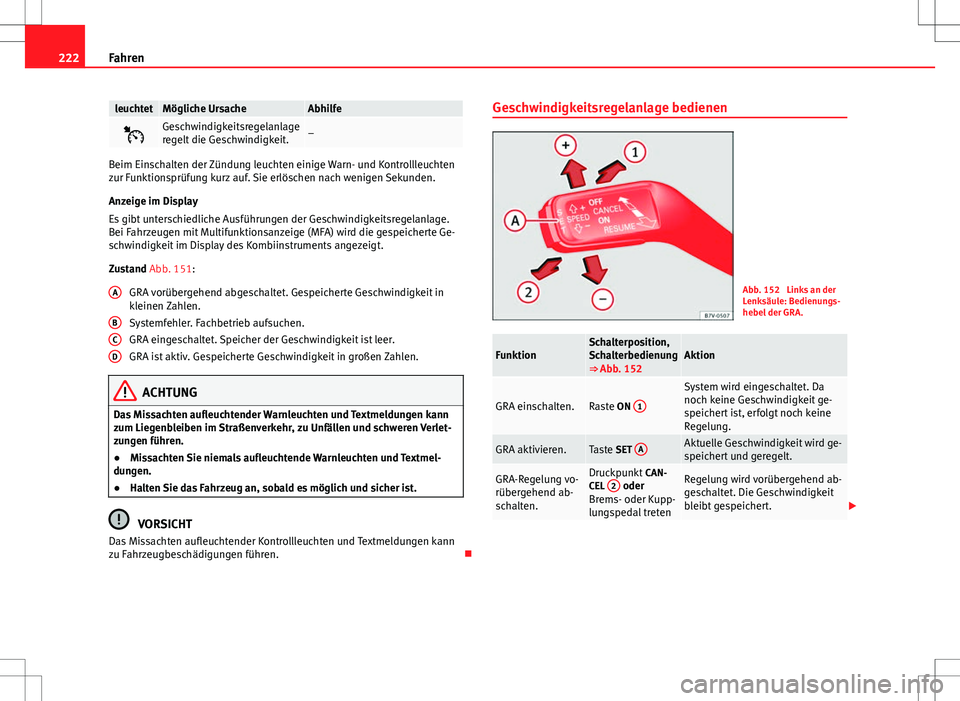

leuchtetMögliche UrsacheAbhilfe
Geschwindigkeitsregelanlage
regelt die Geschwindigkeit.–
Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten
zur Funktionsprüfung kurz auf. Sie erlöschen nach wenigen Sekunden.
Anzeige im Display
Es gibt unterschiedliche Ausführungen der Geschwindigkeitsregelanlage.
Bei Fahrzeugen mit Multifunktionsanzeige (MFA) wird die gespeicherte Ge-
schwindigkeit im Display des Kombiinstruments angezeigt.
Zustand Abb. 151:
GRA vorübergehend abgeschaltet. Gespeicherte Geschwindigkeit in
kleinen Zahlen.
Systemfehler. Fachbetrieb aufsuchen.
GRA eingeschaltet. Speicher der Geschwindigkeit ist leer.
GRA ist aktiv. Gespeicherte Geschwindigkeit in großen Zahlen.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen. 
A
BCD
Geschwindigkeitsregelanlage bedienen
Abb. 152 Links an der
Lenksäule: Bedienungs-
hebel der GRA.
FunktionSchalterposition,
Schalterbedienung
⇒ Abb. 152Aktion
GRA einschalten.Raste ON
1
System wird eingeschaltet. Da
noch keine Geschwindigkeit ge-
speichert ist, erfolgt noch keine
Regelung.
GRA aktivieren.Taste SET AAktuelle Geschwindigkeit wird ge-
speichert und geregelt.
GRA-Regelung vo-
rübergehend ab-
schalten.Druckpunkt
CAN-
CEL 2 oder
Brems- oder Kupp-
lungspedal tretenRegelung wird vorübergehend ab-
geschaltet. Die Geschwindigkeit
bleibt gespeichert. 

223
Fahren

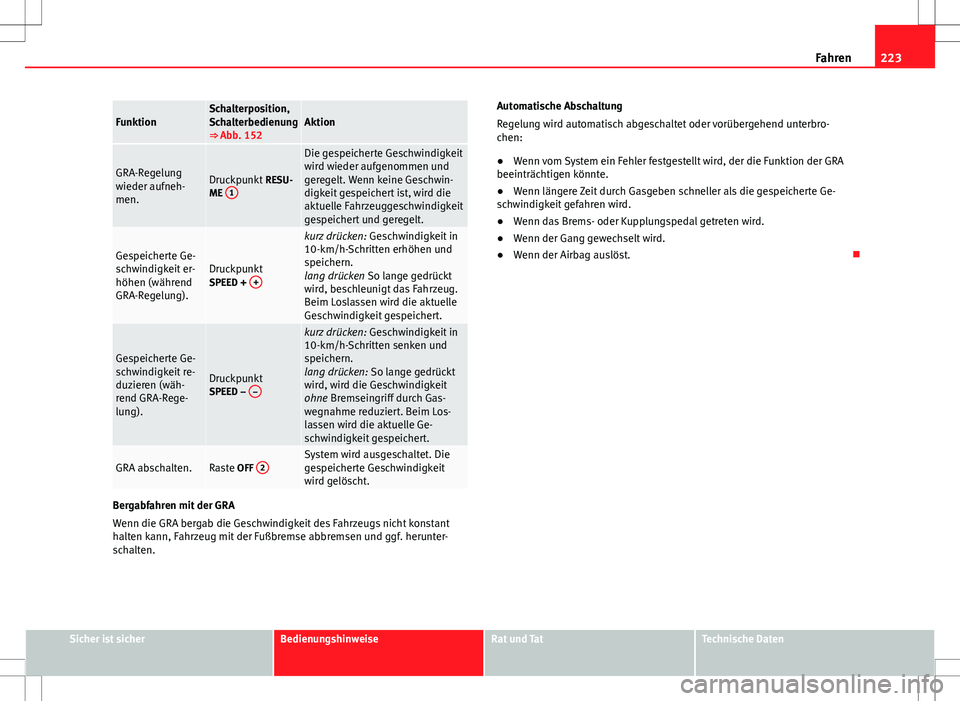

FunktionSchalterposition,
Schalterbedienung
⇒ Abb. 152Aktion
GRA-Regelung
wieder aufneh-
men.Druckpunkt RESU-
ME 1
Die gespeicherte Geschwindigkeit
wird wieder aufgenommen und
geregelt. Wenn keine Geschwin-
digkeit gespeichert ist, wird die
aktuelle Fahrzeuggeschwindigkeit
gespeichert und geregelt.
Gespeicherte Ge-
schwindigkeit er-
höhen (während
GRA-Regelung).Druckpunkt
SPEED + +
kurz drücken:
Geschwindigkeit in
10-km/h-Schritten erhöhen und
speichern.
lang drücken So lange gedrückt
wird, beschleunigt das Fahrzeug.
Beim Loslassen wird die aktuelle
Geschwindigkeit gespeichert.
Gespeicherte Ge-
schwindigkeit re-
duzieren (wäh-
rend GRA-Rege-
lung).
Druckpunkt
SPEED – –
kurz drücken:
Geschwindigkeit in
10-km/h-Schritten senken und
speichern.
lang drücken: So lange gedrückt
wird, wird die Geschwindigkeit
ohne Bremseingriff durch Gas-
wegnahme reduziert. Beim Los-
lassen wird die aktuelle Ge-
schwindigkeit gespeichert.
GRA abschalten.Raste OFF 2System wird ausgeschaltet. Die
gespeicherte Geschwindigkeit
wird gelöscht.
Bergabfahren mit der GRA
Wenn die GRA bergab die Geschwindigkeit des Fahrzeugs nicht konstant
halten kann, Fahrzeug mit der Fußbremse abbremsen und ggf. herunter-
schalten. Automatische Abschaltung
Regelung wird automatisch abgeschaltet oder vorübergehend unterbro-
chen:
●
Wenn vom System ein Fehler festgestellt wird, der die Funktion der GRA
beeinträchtigen könnte.
● Wenn längere Zeit durch Gasgeben schneller als die gespeicherte Ge-
schwindigkeit gefahren wird.
● Wenn das Brems- oder Kupplungspedal getreten wird.
● Wenn der Gang gewechselt wird.
● Wenn der Airbag auslöst. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

224Fahren

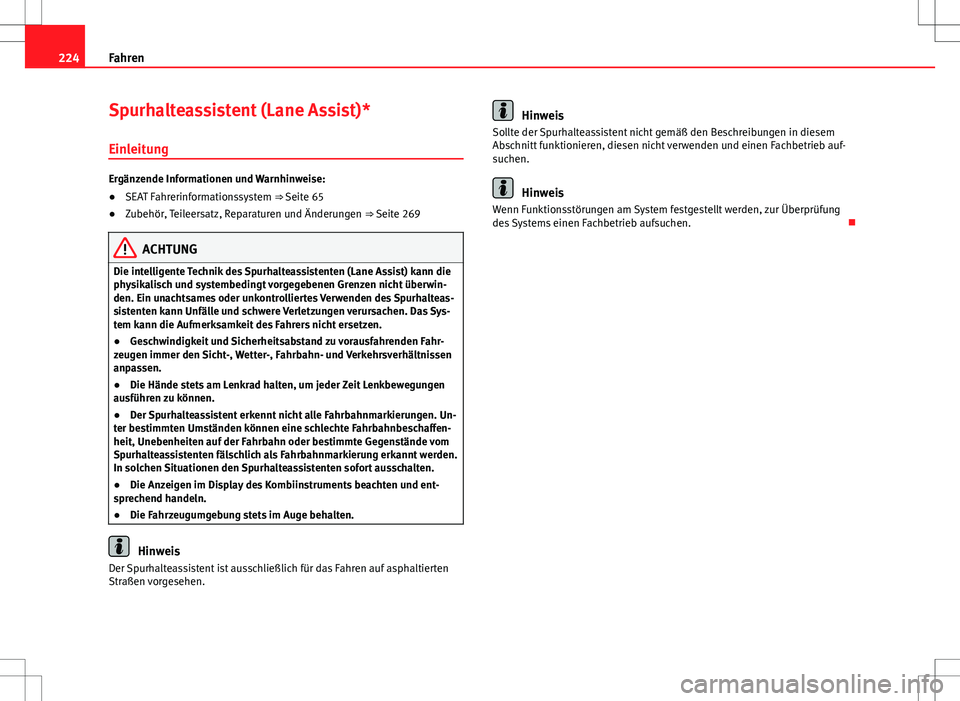

Spurhalteassistent (Lane Assist)*
Einleitung
Ergänzende Informationen und Warnhinweise:
● SEAT Fahrerinformationssystem ⇒ Seite 65
● Zubehör, Teileersatz, Reparaturen und Änderungen ⇒ Seite 269
ACHTUNG
Die intelligente Technik des Spurhalteassistenten (Lane Assist) kann die
physikalisch und systembedingt vorgegebenen Grenzen nicht überwin-
den. Ein unachtsames oder unkontrolliertes Verwenden des Spurhalteas-
sistenten kann Unfälle und schwere Verletzungen verursachen. Das Sys-
tem kann die Aufmerksamkeit des Fahrers nicht ersetzen.
● Geschwindigkeit und Sicherheitsabstand zu vorausfahrenden Fahr-
zeugen immer den Sicht-, Wetter-, Fahrbahn- und Verkehrsverhältnissen
anpassen.
● Die Hände stets am Lenkrad halten, um jeder Zeit Lenkbewegungen
ausführen zu können.
● Der Spurhalteassistent erkennt nicht alle Fahrbahnmarkierungen. Un-
ter bestimmten Umständen können eine schlechte Fahrbahnbeschaffen-
heit, Unebenheiten auf der Fahrbahn oder bestimmte Gegenstände vom
Spurhalteassistenten fälschlich als Fahrbahnmarkierung erkannt werden.
In solchen Situationen den Spurhalteassistenten sofort ausschalten.
● Die Anzeigen im Display des Kombiinstruments beachten und ent-
sprechend handeln.
● Die Fahrzeugumgebung stets im Auge behalten.
Hinweis
Der Spurhalteassistent ist ausschließlich für das Fahren auf asphaltierten
Straßen vorgesehen.
Hinweis
Sollte der Spurhalteassistent nicht gemäß den Beschreibungen in diesem
Abschnitt funktionieren, diesen nicht verwenden und einen Fachbetrieb auf-
suchen.
Hinweis
Wenn Funktionsstörungen am System festgestellt werden, zur Überprüfung
des Systems einen Fachbetrieb aufsuchen. 

225
Fahren

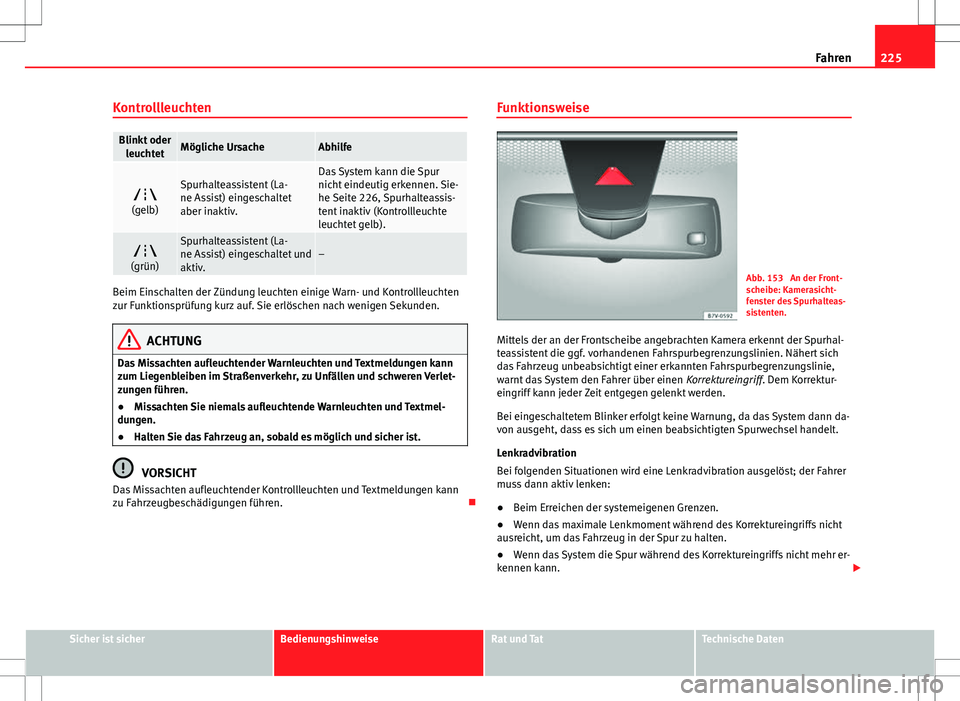

Kontrollleuchten
Blinkt oder leuchtetMögliche UrsacheAbhilfe

(gelb)Spurhalteassistent (La-
ne Assist) eingeschaltet
aber inaktiv.Das System kann die Spur
nicht eindeutig erkennen. Sie-
he Seite 226, Spurhalteassis-
tent inaktiv (Kontrollleuchte
leuchtet gelb).

(grün)Spurhalteassistent (La-
ne Assist) eingeschaltet und
aktiv.–
Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten
zur Funktionsprüfung kurz auf. Sie erlöschen nach wenigen Sekunden.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen. Funktionsweise
Abb. 153 An der Front-
scheibe: Kamerasicht-
fenster des Spurhalteas-
sistenten.
Mittels der an der Frontscheibe angebrachten Kamera erkennt der Spurhal-
teassistent die ggf. vorhandenen Fahrspurbegrenzungslinien. Nähert sich
das Fahrzeug unbeabsichtigt einer erkannten Fahrspurbegrenzungslinie,
warnt das System den Fahrer über einen Korrektureingriff. Dem Korrektur-
eingriff kann jeder Zeit entgegen gelenkt werden.
Bei eingeschaltetem Blinker erfolgt keine Warnung, da das System dann da-
von ausgeht, dass es sich um einen beabsichtigten Spurwechsel handelt.
Lenkradvibration
Bei folgenden Situationen wird eine Lenkradvibration ausgelöst; der Fahrer
muss dann aktiv lenken:
● Beim Erreichen der systemeigenen Grenzen.
● Wenn das maximale Lenkmoment während des Korrektureingriffs nicht
ausreicht, um das Fahrzeug in der Spur zu halten.
● Wenn das System die Spur während des Korrektureingriffs nicht mehr er-
kennen kann. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

226Fahren

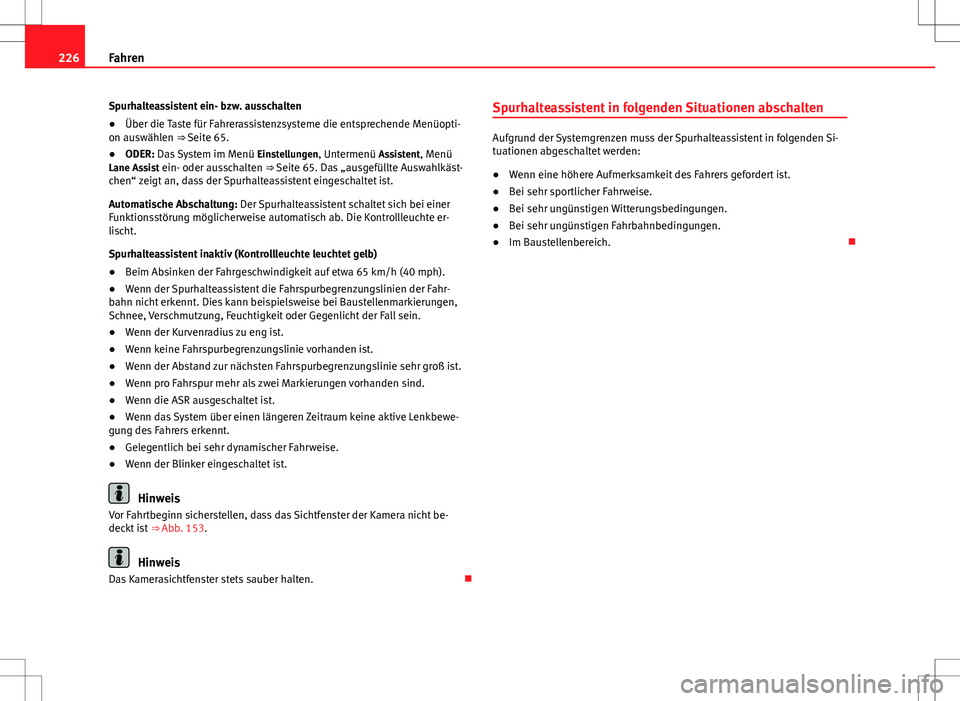

Spurhalteassistent ein- bzw. ausschalten
● Über die Taste für Fahrerassistenzsysteme die entsprechende Menüopti-
on auswählen ⇒ Seite 65.
● ODER: Das System im Menü Einstellungen, Untermenü Assistent, Menü
Lane Assist ein- oder ausschalten ⇒ Seite 65. Das „ausgefüllte Auswahlkäst-
chen“ zeigt an, dass der Spurhalteassistent eingeschaltet ist.
Automatische Abschaltung: Der Spurhalteassistent schaltet sich bei einer
Funktionsstörung möglicherweise automatisch ab. Die Kontrollleuchte er-
lischt.
Spurhalteassistent inaktiv (Kontrollleuchte leuchtet gelb)
● Beim Absinken der Fahrgeschwindigkeit auf etwa 65 km/h (40 mph).
● Wenn der Spurhalteassistent die Fahrspurbegrenzungslinien der Fahr-
bahn nicht erkennt. Dies kann beispielsweise bei Baustellenmarkierungen,
Schnee, Verschmutzung, Feuchtigkeit oder Gegenlicht der Fall sein.
● Wenn der Kurvenradius zu eng ist.
● Wenn keine Fahrspurbegrenzungslinie vorhanden ist.
● Wenn der Abstand zur nächsten Fahrspurbegrenzungslinie sehr groß ist.
● Wenn pro Fahrspur mehr als zwei Markierungen vorhanden sind.
● Wenn die ASR ausgeschaltet ist.
● Wenn das System über einen längeren Zeitraum keine aktive Lenkbewe-
gung des Fahrers erkennt.
● Gelegentlich bei sehr dynamischer Fahrweise.
● Wenn der Blinker eingeschaltet ist.
Hinweis
Vor Fahrtbeginn sicherstellen, dass das Sichtfenster der Kamera nicht be-
deckt ist ⇒ Abb. 153.
Hinweis
Das Kamerasichtfenster stets sauber halten. Spurhalteassistent in folgenden Situationen abschalten
Aufgrund der Systemgrenzen muss der Spurhalteassistent in folgenden Si-
tuationen abgeschaltet werden:
●
Wenn eine höhere Aufmerksamkeit des Fahrers gefordert ist.
● Bei sehr sportlicher Fahrweise.
● Bei sehr ungünstigen Witterungsbedingungen.
● Bei sehr ungünstigen Fahrbahnbedingungen.
● Im Baustellenbereich. 

227
Fahren

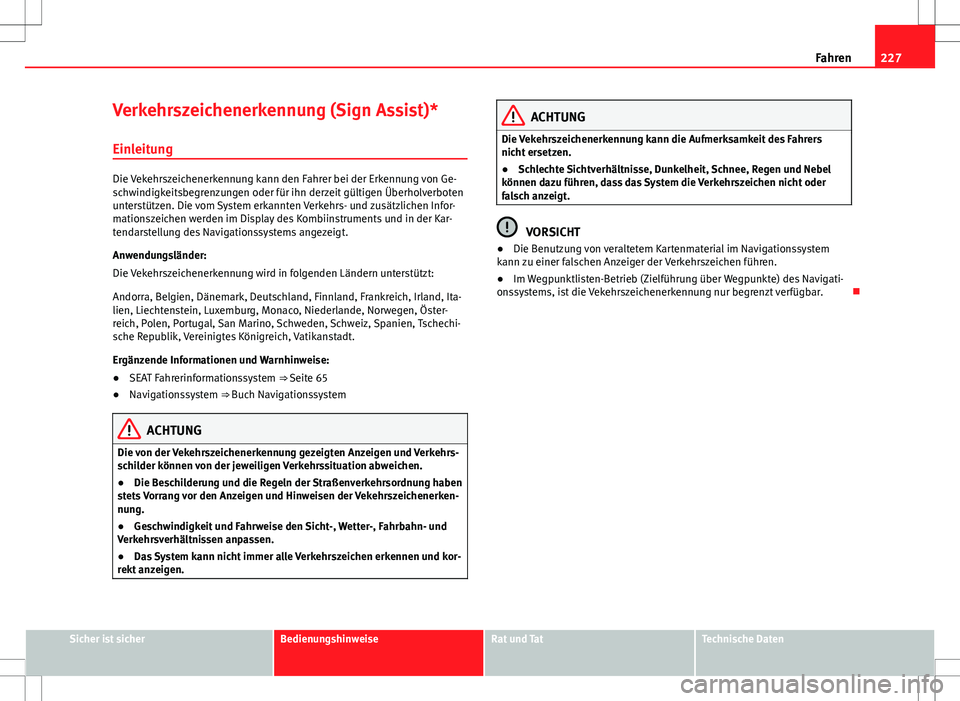

Verkehrszeichenerkennung (Sign Assist)* Einleitung
Die Vekehrszeichenerkennung kann den Fahrer bei der Erkennung von Ge-
schwindigkeitsbegrenzungen oder für ihn derzeit gültigen Überholverboten
unterstützen. Die vom System erkannten Verkehrs- und zusätzlichen Infor-
mationszeichen werden im Display des Kombiinstruments und in der Kar-
tendarstellung des Navigationssystems angezeigt.
Anwendungsländer:
Die Vekehrszeichenerkennung wird in folgenden Ländern unterstützt:
Andorra, Belgien, Dänemark, Deutschland, Finnland, Frankreich, Irland, Ita-
lien, Liechtenstein, Luxemburg, Monaco, Niederlande, Norwegen, Öster-
reich, Polen, Portugal, San Marino, Schweden, Schweiz, Spanien, Tschechi-
sche Republik, Vereinigtes Königreich, Vatikanstadt.
Ergänzende Informationen und Warnhinweise:
● SEAT Fahrerinformationssystem ⇒ Seite 65
● Navigationssystem ⇒ Buch Navigationssystem
ACHTUNG
Die von der Vekehrszeichenerkennung gezeigten Anzeigen und Verkehrs-
schilder können von der jeweiligen Verkehrssituation abweichen.
● Die Beschilderung und die Regeln der Straßenverkehrsordnung haben
stets Vorrang vor den Anzeigen und Hinweisen der Vekehrszeichenerken-
nung.
● Geschwindigkeit und Fahrweise den Sicht-, Wetter-, Fahrbahn- und
Verkehrsverhältnissen anpassen.
● Das System kann nicht immer alle Verkehrszeichen erkennen und kor-
rekt anzeigen.
ACHTUNG
Die Vekehrszeichenerkennung kann die Aufmerksamkeit des Fahrers
nicht ersetzen.
● Schlechte Sichtverhältnisse, Dunkelheit, Schnee, Regen und Nebel
können dazu führen, dass das System die Verkehrszeichen nicht oder
falsch anzeigt.
VORSICHT
● Die Benutzung von veraltetem Kartenmaterial im Navigationssystem
kann zu einer falschen Anzeiger der Verkehrszeichen führen.
● Im Wegpunktlisten-Betrieb (Zielführung über Wegpunkte) des Navigati-
onssystems, ist die Vekehrszeichenerkennung nur begrenzt verfügbar. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

228Fahren
Anzeige im Display
Abb. 154 Im Display des Kombiinstruments: Bei-
spiel für erkannte Geschwindigkeitsbegrenzungen
bzw. Überholverbote und der entsprechenden Zu-
satzbeschilderung
Hinweistexte der Vekehrszei-
chenerkennung im Kombiin-
strumentUrsache und Lösung
Fehler: Sign AssistSystemstörung.
Fachbetrieb aufsuchen und System prüfen
lassen.
Sign Assist: Frontscheibe rei-
nigen!Die Frontscheibe ist im Kamerabereich ver-
schmutzt.
Frontscheibe reinigen.
Sign Assist: Gegenwärtig nur
begrenzt verfügbar.Es werden keine Daten vom Navigations-
system übertragen.
Das Navigationssystem einschalten und
den Navigations-Datenträger einlegen.
ODER: Die Vekehrszeichenerkennung wird
im derzeit befahrenen Land nicht unter-
stützt.
ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist.
VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen. 
Funktionsweise
Die Vekehrszeichenerkennung funktioniert nicht in allen Ländern. Dies
muss bei Auslandsreisen beachtet werden.
Anzeige der Verkehrszeichen
Die Anzeige von Geschwindigkeitsbegrenzungen oder Überholverboten mit
der entsprechenden Zusatzbeschilderung erfolgt im Display des Kombiinst-
ruments ⇒ Abb. 154. Je nach im Fahrzeug verbautem Navigationssystem

