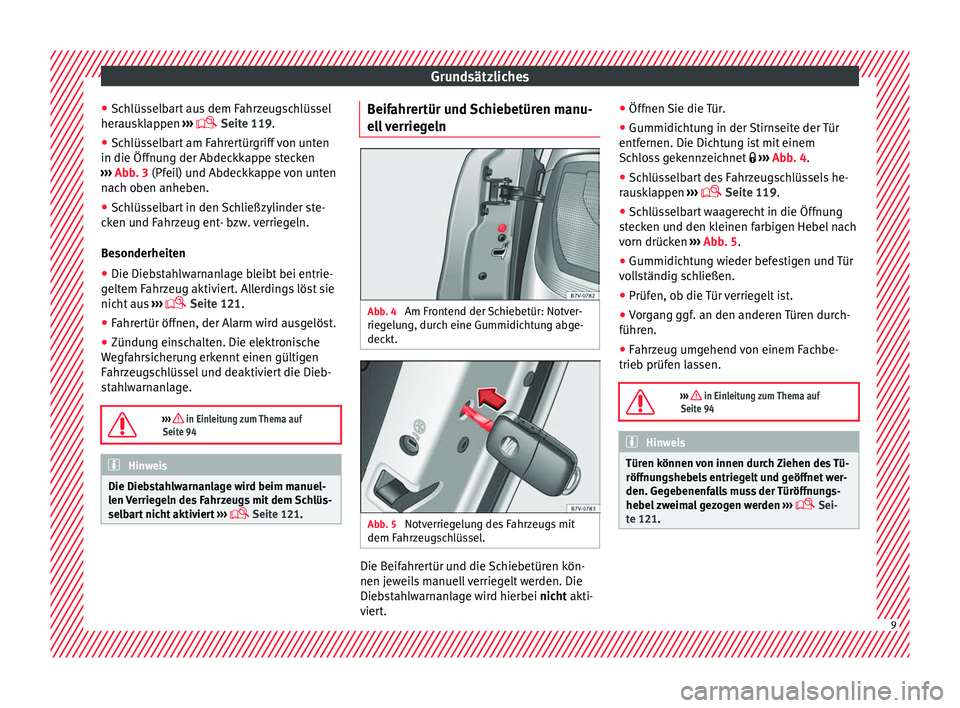

Grundsätzliches
● Sc h
lüs
selbart aus dem Fahrzeugschlüssel
herausklappen ›››
Seite 119.
● Schlüsselbart am Fahrertürgriff von unten
in die Öffnun
g der Abdeckkappe stecken
››› Abb. 3 (Pfeil) und Abdeckkappe von unten
nach oben anheben.
● Schlüsselbart in den Schließzylinder ste-
cken u
nd Fahrzeug ent- bzw. verriegeln.
Besonderheiten
● Die Diebstahlwarnanlage bleibt bei entrie-
geltem F
ahrzeug aktiviert. Allerdings löst sie
nicht aus ›››
Seite 121.
● Fahrertür öffnen, der Alarm wird ausgelöst.
● Zündung einschalten. Die elektronische
Wegf
ahrsicherung erkennt einen gültigen
Fahrzeugschlüssel und deaktiviert die Dieb-
stahlwarnanlage.
››› in Einleitung zum Thema auf
Seite 94 Hinweis
Die Diebstahlwarnanlage wird beim manuel-
len V
erriegeln des Fahrzeugs mit dem Schlüs-
selbart nicht aktiviert ›››
Seite 121. Beifahrertür und Schiebetüren manu-
el
l
verriegeln Abb. 4
Am Frontend der Schiebetür: Notver-
rie g
elu
ng, durch eine Gummidichtung abge-
deckt. Abb. 5
Notverriegelung des Fahrzeugs mit
dem F ahr
z
eugschlüssel. Die Beifahrertür und die Schiebetüren kön-
nen j
ew
ei
ls manuell verriegelt werden. Die
Diebstahlwarnanlage wird hierbei nicht akti-
viert. ●
Öffnen Sie die
Tür.
● Gummidichtung in der Stirnseite der Tür
entfernen. Die Dicht
ung ist mit einem
Schloss gekennzeichnet ››› Abb. 4.
● Schlüsselbart des Fahrzeugschlüssels he-
rausk
lappen ›››
Seite 119.
● Schlüsselbart waagerecht in die Öffnung
stec
ken und den kleinen farbigen Hebel nach
vorn drücken ››› Abb. 5.
● Gummidichtung wieder befestigen und Tür
vol
lständig schließen.
● Prüfen, ob die Tür verriegelt ist.
● Vorgang ggf. an den anderen Türen durch-
führen.
● Fahr
zeug umgehend von einem Fachbe-
trieb prüfen l
assen.
››› in Einleitung zum Thema auf
Seite 94 Hinweis
Türen können von innen durch Ziehen des Tü-
röffnu n
gshebels entriegelt und geöffnet wer-
den. Gegebenenfalls muss der Türöffnungs-
hebel zweimal gezogen werden ›››
Sei-
te 121. 9
Page 12 of 348
Grundsätzliches

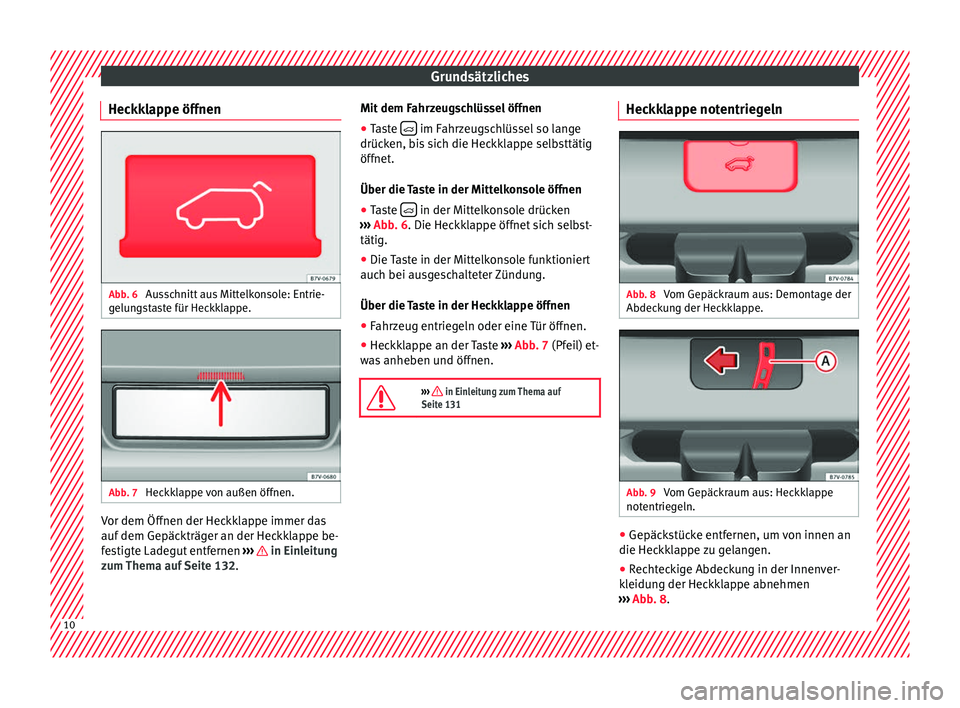

Heckklappe öffnen Abb. 6
Ausschnitt aus Mittelkonsole: Entrie-
g elu
n
gstaste für Heckklappe. Abb. 7
Heckklappe von außen öffnen. Vor dem Öffnen der Heckklappe immer das
auf
dem Gepäc
kträg
er an der Heckklappe be-
festigte Ladegut entfernen ››› in Einleitung
z um
Them
a auf Seite 132. Mit dem Fahrzeugschlüssel öffnen
●
Taste im Fahrzeugschlüssel so lange
drüc k
en, b
is sich die Heckklappe selbsttätig
öffnet.
Über die Taste in der Mittelkonsole öffnen
● Taste in der Mittelkonsole drücken
› ›
›
Abb. 6. Die Heckklappe öffnet sich selbst-
tätig.
● Die Taste in der Mittelkonsole funktioniert
auch bei ausg
eschalteter Zündung.
Über die Taste in der Heckklappe öffnen
● Fahrzeug entriegeln oder eine Tür öffnen.
● Heckklappe an der Taste ›››
Abb. 7 (Pfeil) et-
was anheben und öffnen.
››› in Einleitung zum Thema auf
Seite 131 Heckklappe notentriegeln
Abb. 8
Vom Gepäckraum aus: Demontage der
Abdec k
u
ng der Heckklappe. Abb. 9
Vom Gepäckraum aus: Heckklappe
not entrie
g
eln. ●
Gepäckstücke entfernen, um von innen an
die Hec kk
l
appe zu gelangen.
● Rechteckige Abdeckung in der Innenver-
kleidu
ng der Heckklappe abnehmen
››› Abb. 8.10
Page 13 of 348
Grundsätzliches

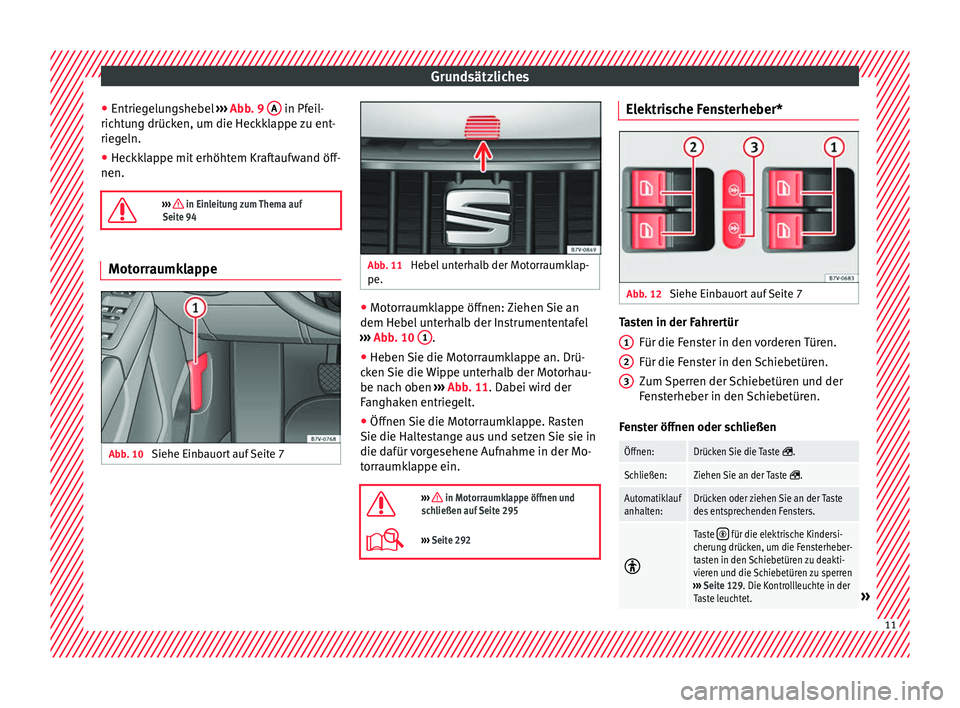

● Entrie g
elu
ngshebel ››› Abb. 9 A in Pfeil-
ric ht
u
ng drücken, um die Heckklappe zu ent-
riegeln.
● Heckklappe mit erhöhtem Kraftaufwand öff-
nen.
››› in Einleitung zum Thema auf
Seite 94 Motorraumklappe
Abb. 10
Siehe Einbauort auf Seite 7 Abb. 11
Hebel unterhalb der Motorraumklap-
pe. ●
Motorraumklappe öffnen: Ziehen Sie an
dem He bel
u
nterhalb der Instrumententafel
››› Abb. 10 1 .
● Heben Sie die Motorraumklappe an. Drü-
c k
en
Sie die Wippe unterhalb der Motorhau-
be nach oben ››› Abb. 11. Dabei wird der
Fanghaken entriegelt.
● Öffnen Sie die Motorraumklappe. Rasten
Sie die Haltes
tange aus und setzen Sie sie in
die dafür vorgesehene Aufnahme in der Mo-
torraumklappe ein.
››› in Motorraumklappe öffnen und
schließen auf Seite 295
››› Seite 292 Elektrische Fensterheber*
Abb. 12
Siehe Einbauort auf Seite 7 Tasten in der Fahrertür
Für die F en
s
ter in den vorderen Türen.
Für die Fenster in den Schiebetüren.
Zum Sperren der Schiebetüren und der
Fensterheber in den Schiebetüren.
Fenster öffnen oder schließen
Öffnen:Drücken Sie die Taste .
Schließen:Ziehen Sie an der Taste .
Automatiklauf
anhalten:Drücken oder ziehen Sie an der Taste
des entsprechenden Fensters.
Taste für die elektrische Kindersi-
cherung drücken, um die Fensterheber-
tasten in den Schiebetüren zu deakti-
vieren und die Schiebetüren zu sperren
››› Seite 129. Die Kontrollleuchte in der
Taste leuchtet.
» 1
2
3
11
Page 14 of 348
Grundsätzliches

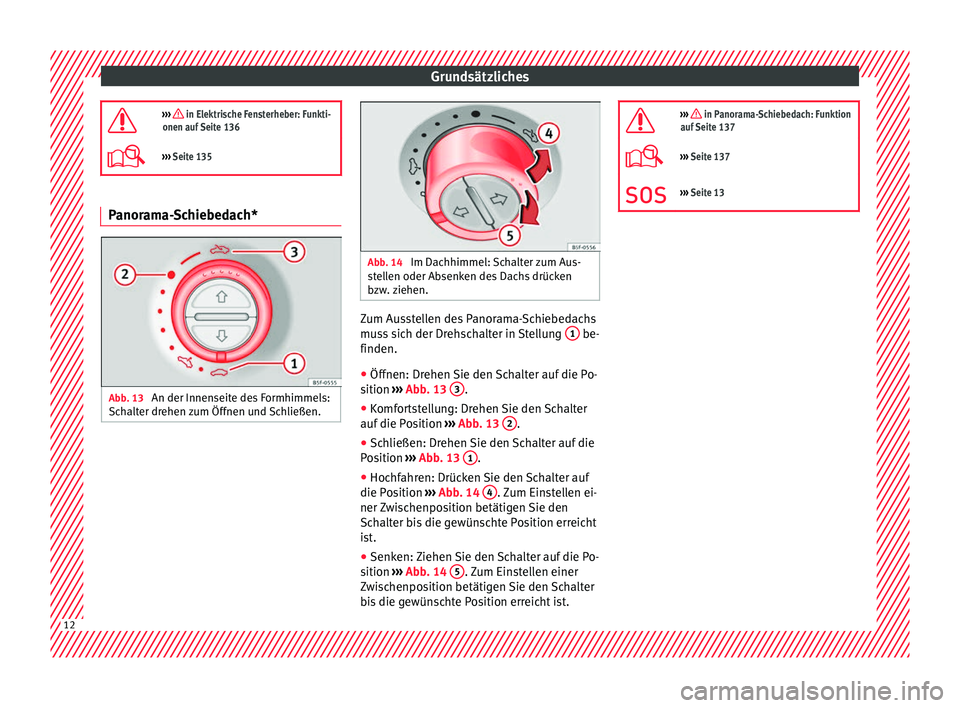

››› in Elektrische Fensterheber: Funkti-
onen auf Seite 136
››› Seite 135 Panorama-Schiebedach*
Abb. 13
An der Innenseite des Formhimmels:
Sc h
alt
er drehen zum Öffnen und Schließen. Abb. 14
Im Dachhimmel: Schalter zum Aus-
s t
el
len oder Absenken des Dachs drücken
bzw. ziehen. Zum Ausstellen des Panorama-Schiebedachs
mu
s
s
sich der Drehschalter in Stellung 1 be-
finden.
● Öffnen: Drehen Sie den Schalter auf die Po-
s ition
›
›
› Abb. 13 3 .
● Komfortstellung: Drehen Sie den Schalter
auf die P
o
sition ››› Abb. 13 2 .
● Schließen: Drehen Sie den Schalter auf die
P o
s
ition ››› Abb. 13 1 .
● Hochfahren: Drücken Sie den Schalter auf
die P o
s
ition ››› Abb. 14 4 . Zum Einstellen ei-
ner Z
w
ischenposition betätigen Sie den
Schalter bis die gewünschte Position erreicht
ist.
● Senken: Ziehen Sie den Schalter auf die Po-
sition ››
› Abb. 14 5 . Zum Einstellen einer
Z w
i
schenposition betätigen Sie den Schalter
bis die gewünschte Position erreicht ist.
››› in Panorama-Schiebedach: Funktion
auf Seite 137
››› Seite 137
››› Seite 13 12

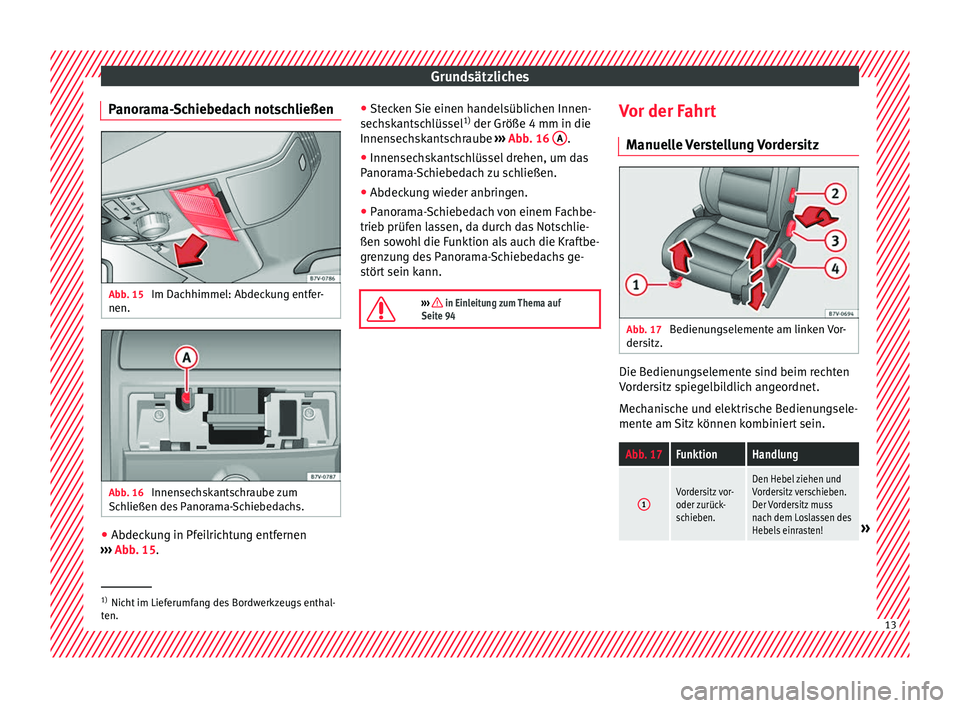

Page 15 of 348
Grundsätzliches
Panorama-Schiebedach notschließen Abb. 15
Im Dachhimmel: Abdeckung entfer-
nen. Abb. 16
Innensechskantschraube zum
Sc h
ließen de
s Panorama-Schiebedachs. ●
Abdeckung in Pfeilrichtung entfernen
› ›
›
Abb. 15. ●
Steck
en Sie einen handelsüblichen Innen-
sechskantschlüssel 1)
der Größe 4 mm in die
Innensechskantschraube ››› Abb. 16 A .
● Innensechskantschlüssel drehen, um das
P anor
am
a-Schiebedach zu schließen.
● Abdeckung wieder anbringen.
● Panorama-Schiebedach von einem Fachbe-
trieb prüfen l
assen, da durch das Notschlie-
ßen sowohl die Funktion als auch die Kraftbe-
grenzung des Panorama-Schiebedachs ge-
stört sein kann.
››› in Einleitung zum Thema auf
Seite 94 Vor der Fahrt
M anuel
l
e Verstellung Vordersitz Abb. 17
Bedienungselemente am linken Vor-
der s
itz. Die Bedienungselemente sind beim rechten
V
or
der
sitz spiegelbildlich angeordnet.
Mechanische und elektrische Bedienungsele-
mente am Sitz können kombiniert sein.
Abb. 17FunktionHandlung
1Vordersitz vor-
oder zurück-
schieben.Den Hebel ziehen und
Vordersitz verschieben.
Der Vordersitz muss
nach dem Loslassen des
Hebels einrasten!
» 1)
Nicht im Lieferumfang des Bordwerkzeugs enthal-
ten. 13
Page 16 of 348

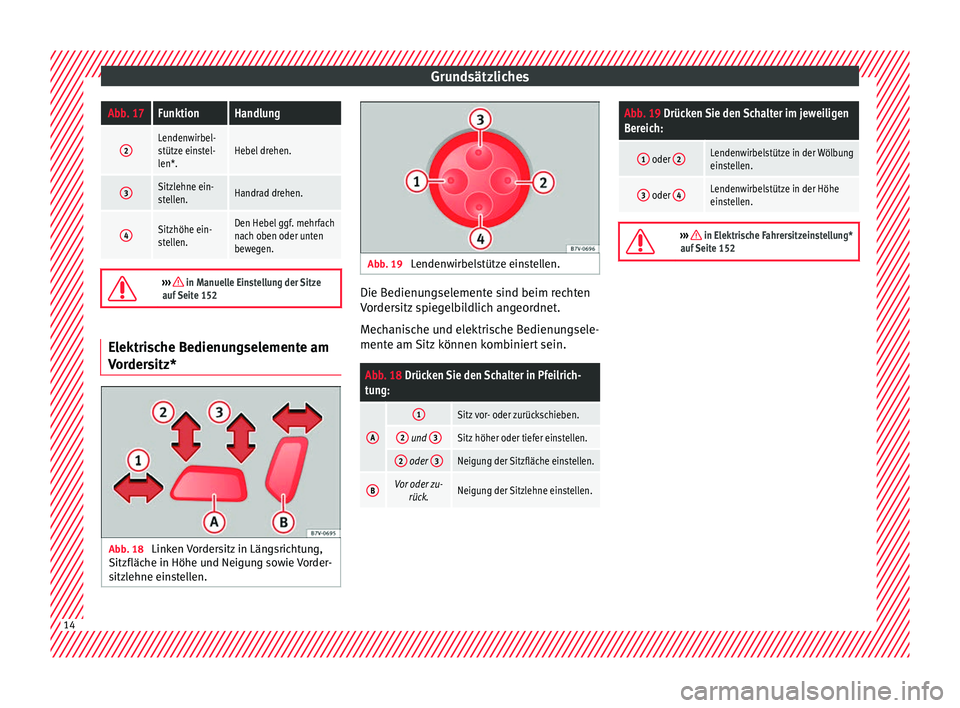

GrundsätzlichesAbb. 17FunktionHandlung
2Lendenwirbel-
stütze einstel-
len*.Hebel drehen.
3Sitzlehne ein-
stellen.Handrad drehen.
4Sitzhöhe ein-
stellen.Den Hebel ggf. mehrfach
nach oben oder unten
bewegen.
››› in Manuelle Einstellung der Sitze
auf Seite 152 Elektrische Bedienungselemente am
V
or
der
sitz* Abb. 18
Linken Vordersitz in Längsrichtung,
Sitzfläc he in Höhe u
nd Neigu
ng sowie Vorder-
sitzlehne einstellen. Abb. 19
Lendenwirbelstütze einstellen. Die Bedienungselemente sind beim rechten
V
or
der
sitz spiegelbildlich angeordnet.
Mechanische und elektrische Bedienungsele-
mente am Sitz können kombiniert sein.
Abb. 18 Drücken Sie den Schalter in Pfeilrich-
tung:
A
1Sitz vor- oder zurückschieben.
2 und 3Sitz höher oder tiefer einstellen.
2 oder 3Neigung der Sitzfläche einstellen.
BVor oder zu-
rück.Neigung der Sitzlehne einstellen.
Abb. 19 Drücken Sie den Schalter im jeweiligen
Bereich:
1 oder 2Lendenwirbelstütze in der Wölbung
einstellen.
3 oder 4Lendenwirbelstütze in der Höhe
einstellen.
››› in Elektrische Fahrersitzeinstellung*
auf Seite 152 14

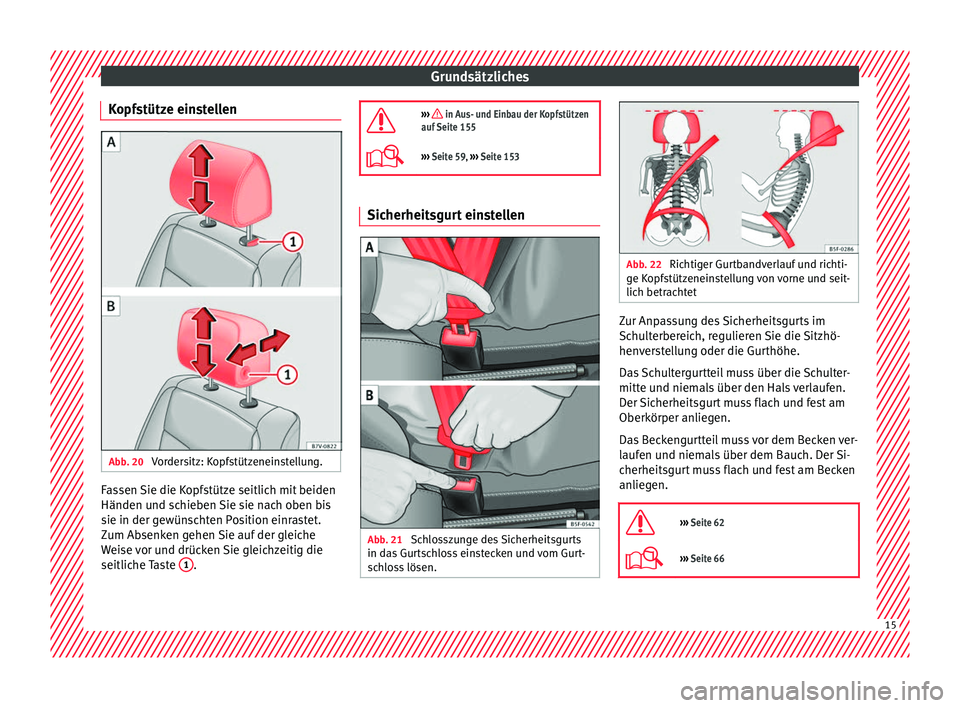

Page 17 of 348
Grundsätzliches
Kopfstütze einstellen Abb. 20
Vordersitz: Kopfstützeneinstellung. Fassen Sie die Kopfstütze seitlich mit beiden
Händen u
nd s
c
hieben Sie sie nach oben bis
sie in der gewünschten Position einrastet.
Zum Absenken gehen Sie auf der gleiche
Weise vor und drücken Sie gleichzeitig die
seitliche Taste 1 .
››› in Aus- und Einbau der Kopfstützen
auf Seite 155
››› Seite 59, ››› Seite 153 Sicherheitsgurt einstellen
Abb. 21
Schlosszunge des Sicherheitsgurts
in d a
s
Gurtschloss einstecken und vom Gurt-
schloss lösen. Abb. 22
Richtiger Gurtbandverlauf und richti-
ge K opf
stützeneinstellung von vorne und seit-
lich betrachtet Zur Anpassung des Sicherheitsgurts im
Sc
hu
lt
erbereich, regulieren Sie die Sitzhö-
henverstellung oder die Gurthöhe.
Das Schultergurtteil muss über die Schulter-
mitte und niemals über den Hals verlaufen.
Der Sicherheitsgurt muss flach und fest am
Oberkörper anliegen.
Das Beckengurtteil muss vor dem Becken ver-
laufen und niemals über dem Bauch. Der Si-
cherheitsgurt muss flach und fest am Becken
anliegen.
››› Seite 62
››› Seite 66 15
Page 18 of 348
Grundsätzliches

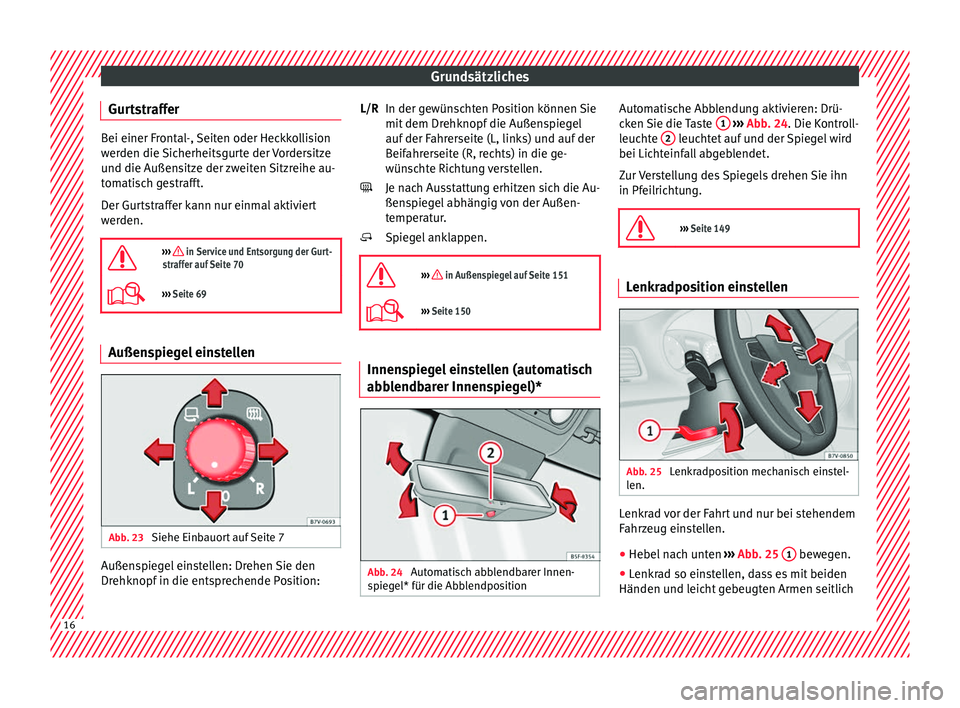

Gurtstraffer Bei einer Frontal-, Seiten oder Heckkollision
wer
den die
Sicherheitsgurte der Vordersitze
und die Außensitze der zweiten Sitzreihe au-
tomatisch gestrafft.
Der Gurtstraffer kann nur einmal aktiviert
werden.
››› in Service und Entsorgung der Gurt-
straffer auf Seite 70
››› Seite 69 Außenspiegel einstellen
Abb. 23
Siehe Einbauort auf Seite 7 Außenspiegel einstellen: Drehen Sie den
Dr
ehknopf in die ents
prechende Position: In der gewünschten Position können Sie
mit dem Drehknopf
die Außenspiegel
auf der Fahrerseite (L, links) und auf der
Beifahrerseite (R, rechts) in die ge-
wünschte Richtung verstellen.
Je nach Ausstattung erhitzen sich die Au-
ßenspiegel abhängig von der Außen-
temperatur.
Spiegel anklappen.
››› in Außenspiegel auf Seite 151
››› Seite 150 Innenspiegel einstellen (automatisch
abb
l
endb
arer Innenspiegel)* Abb. 24
Automatisch abblendbarer Innen-
s pie
g
el* für die Abblendposition L/R
Automatische Abblendung aktivieren: Drü-
c
k
en
Sie die Taste 1
› ››
Abb
. 24. Die Kontroll-
l
euchte 2 leuchtet auf und der Spiegel wird
bei Lic ht
einf
all abgeblendet.
Zur Verstellung des Spiegels drehen Sie ihn
in Pfeilrichtung.
››› Seite 149 Lenkradposition einstellen
Abb. 25
Lenkradposition mechanisch einstel-
l en. Lenkrad vor der Fahrt und nur bei stehendem
F
ahr
z
eug einstellen.
● Hebel nach unten ›››
Abb. 25 1 bewegen.
● Lenkrad so einstellen, dass es mit beiden
Händen u nd l
eic
ht gebeugten Armen seitlich16
Page 19 of 348

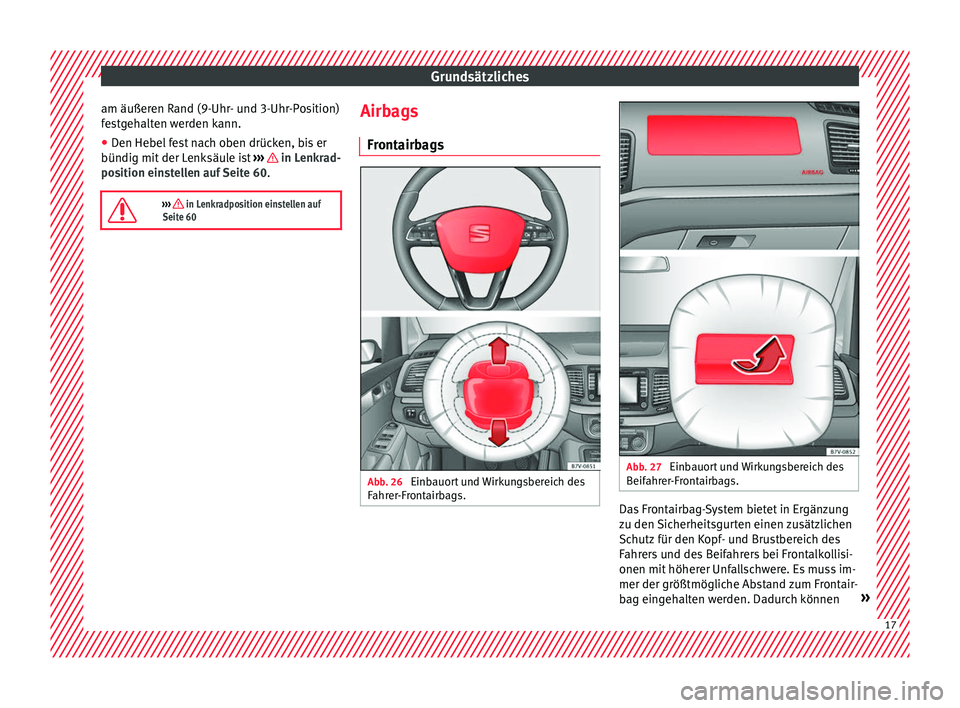

Grundsätzliches
am äußeren Rand (9-Uhr- und 3-Uhr-Position)
f e
s
tgehalten werden kann.
● Den Hebel fest nach oben drücken, bis er
bündig mit der Lenk
säule ist ››› in Lenkrad-
po s
ition ein
stellen auf Seite 60.
››› in Lenkradposition einstellen auf
Seite 60 Airbags
Fr ont
airb
ags Abb. 26
Einbauort und Wirkungsbereich des
F ahr
er
-Frontairbags. Abb. 27
Einbauort und Wirkungsbereich des
B eif
ahr
er-Frontairbags. Das Frontairbag-System bietet in Ergänzung
z
u den
Sic
herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und des Beifahrers bei Frontalkollisi-
onen mit höherer Unfallschwere. Es muss im-
mer der größtmögliche Abstand zum Frontair-
bag eingehalten werden. Dadurch können » 17
Page 20 of 348

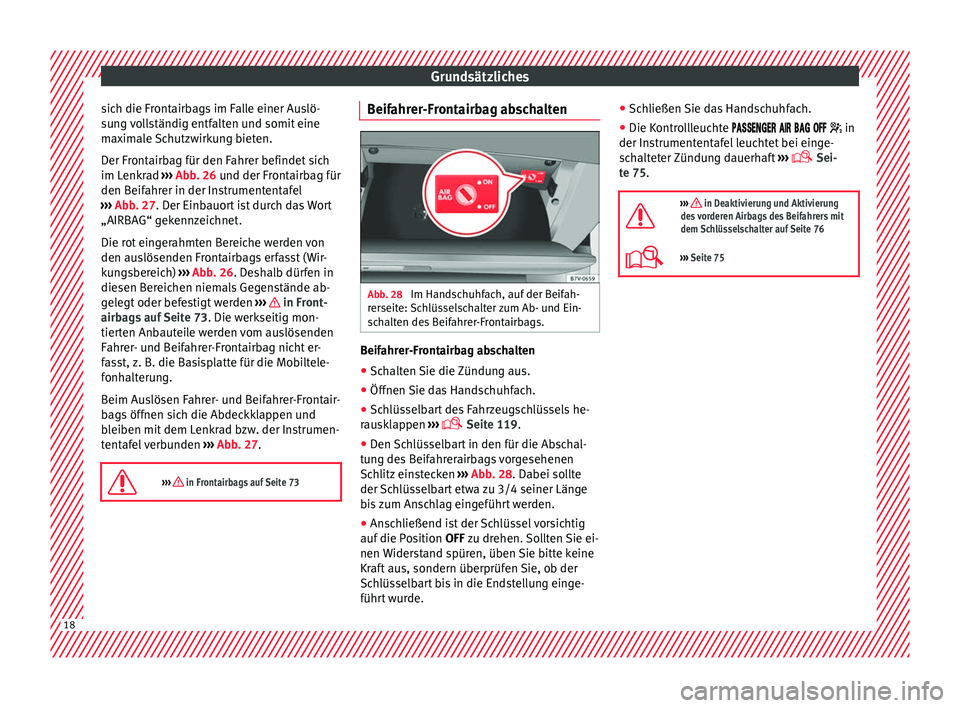

Grundsätzliches
sich die Frontairbags im Falle einer Auslö-
s u
n
g vollständig entfalten und somit eine
maximale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich
im Lenkrad ››› Abb. 26 und der Frontairbag für
den Beifahrer in der Instrumententafel
››› Abb. 27. Der Einbauort ist durch das Wort
„AIRBAG“ gekennzeichnet.
Die rot eingerahmten Bereiche werden von
den auslösenden Frontairbags erfasst (Wir-
kungsbereich) ››› Abb. 26. Deshalb dürfen in
diesen Bereichen niemals Gegenstände ab-
gelegt oder befestigt werden ››› in Front-
airb ag
s auf
Seite 73. Die werkseitig mon-
tierten Anbauteile werden vom auslösenden
Fahrer- und Beifahrer-Frontairbag nicht er-
fasst, z. B. die Basisplatte für die Mobiltele-
fonhalterung.
Beim Auslösen Fahrer- und Beifahrer-Frontair-
bags öffnen sich die Abdeckklappen und
bleiben mit dem Lenkrad bzw. der Instrumen-
tentafel verbunden ››› Abb. 27.
››› in Frontairbags auf Seite 73 Beifahrer-Frontairbag abschalten
Abb. 28
Im Handschuhfach, auf der Beifah-
r er
seit
e: Schlüsselschalter zum Ab- und Ein-
schalten des Beifahrer-Frontairbags. Beifahrer-Frontairbag abschalten
● Schalten Sie die Zündung aus.
● Öffnen Sie das Handschuhfach.
● Schlüsselbart des Fahrzeugschlüssels he-
r au
sk
lappen ›››
Seite 119.
● Den Schlüsselbart in den für die Abschal-
tun
g des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 28. Dabei sollte
der Schlüsselbart etwa zu 3/4 seiner Länge
bis zum Anschlag eingeführt werden.
● Anschließend ist der Schlüssel vorsichtig
auf die Po
sition OFF zu drehen. Sollten Sie ei-
nen Widerstand spüren, üben Sie bitte keine
Kraft aus, sondern überprüfen Sie, ob der
Schlüsselbart bis in die Endstellung einge-
führt wurde. ●
Schließen
Sie das Handschuhfach.
● Die Kontrollleuchte
in
der Instrumententafel leuchtet bei einge-
schalteter Zündung dauerhaft ›››
Sei-
te 75.
››› in Deaktivierung und Aktivierung
des vorderen Airbags des Beifahrers mit
dem Schlüsselschalter auf Seite 76
››› Seite 75 18
