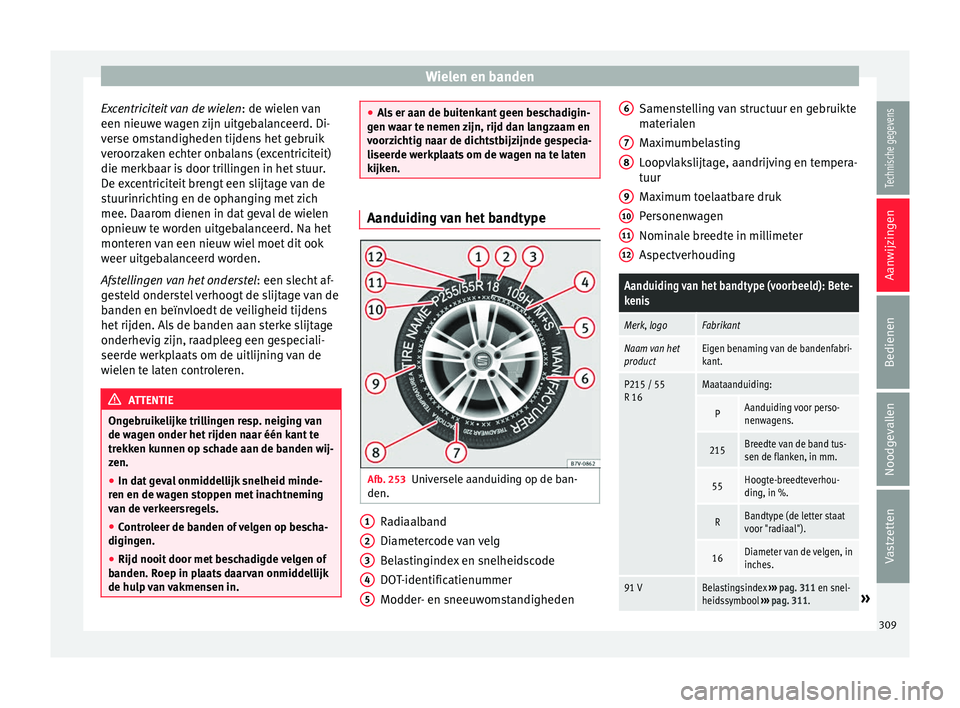

Wielen en banden
Excentriciteit van de wielen : de wiel
en v
an
een nieuwe wagen zijn uitgebalanceerd. Di-
verse omstandigheden tijdens het gebruik
veroorzaken echter onbalans (excentriciteit)
die merkbaar is door trillingen in het stuur.
De excentriciteit brengt een slijtage van de
stuurinrichting en de ophanging met zich
mee. Daarom dienen in dat geval de wielen
opnieuw te worden uitgebalanceerd. Na het
monteren van een nieuw wiel moet dit ook
weer uitgebalanceerd worden.
Afstellingen van het onderstel : een slecht af-
gesteld onderstel verhoogt de slijtage van de
banden en beïnvloedt de veiligheid tijdens
het rijden. Als de banden aan sterke slijtage
onderhevig zijn, raadpleeg een gespeciali-
seerde werkplaats om de uitlijning van de
wielen te laten controleren. ATTENTIE
Ongebruikelijke trillingen resp. neiging van
de wagen onder het rijden n

aar één kant te
trekken kunnen op schade aan de banden wij-
zen.
● In dat geval onmiddellijk snelheid minde-
ren en de wagen s
toppen met inachtneming
van de verkeersregels.
● Controleer de banden of velgen op bescha-
digingen.
● Rijd nooit door met

beschadigde velgen of
banden. Roep in pl
aats daarvan onmiddellijk
de hulp van vakmensen in. ●
Als er aan de b

uitenkant geen beschadigin-
gen waar te nemen zijn, rijd dan langzaam en
voorzichtig naar de dichtstbijzijnde gespecia-
liseerde werkplaats om de wagen na te laten
kijken. Aanduiding van het bandtype
Afb. 253
Universele aanduiding op de ban-
den. Radiaalband
Di
amet
erc

ode van velg
Belastingindex en snelheidscode
DOT-identificatienummer
Modder- en sneeuwomstandigheden
1 2
3
4
5 Samenstelling van structuur en gebruikte
m
at
eri al

en
Maximumbelasting
Loopvlakslijtage, aandrijving en tempera-
tuur
Maximum toelaatbare druk
Personenwagen
Nominale breedte in millimeter
Aspectverhouding
Aanduiding van het bandtype (voorbeeld): Bete-
kenis
Merk, logoFabrikant
Naam van het
productEigen benaming van de bandenfabri-
kant.
P215 / 55
R 16Maataanduiding:
PAanduiding voor perso-
nenwagens.
215Breedte van de band tus-
sen de flanken, in mm.
55Hoogte-breedteverhou-
ding, in %.
RBandtype (de letter staat
voor "radiaal").
16Diameter van de velgen, in
inches.
91 VBelastingsindex ››› pag. 311 en snel-
heidssymbool ››› pag. 311.» 6
7
8
9
10
11
12
309
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

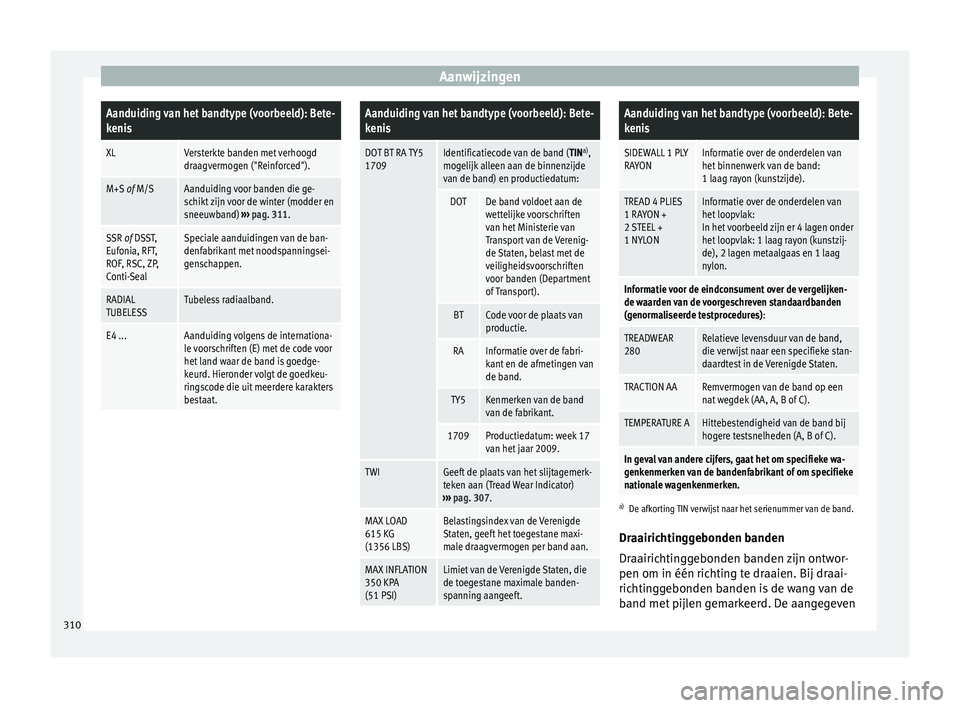

AanwijzingenAanduiding van het bandtype (voorbeeld): Bete-
kenis
XLVersterkte banden met verhoogd
draagvermogen ("Reinforced").
M+S
of M/SAanduiding voor banden die ge-
schikt zijn voor de winter (modder en
sneeuwband) ››› pag. 311.
SSR of DSST,
Eufonia, RFT,
ROF, RSC, ZP,
Conti-SealSpeciale aanduidingen van de ban-
denfabrikant met noodspanningsei-
genschappen.
RADIAL
TUBELESSTubeless radiaalband.
E4 ...Aanduiding volgens de internationa-
le voorschriften (E) met de code voor
het land waar de band is goedge-
keurd. Hieronder volgt de goedkeu-
ringscode die uit meerdere karakters
bestaat.
Aanduiding van het bandtype (voorbeeld): Bete-
kenis
DOT BT RA TY5
1709Identificatiecode van de band ( TINa)
,
mogelijk alleen aan de binnenzijde
van de band) en productiedatum:
DOTDe band voldoet aan de
wettelijke voorschriften
van het Ministerie van
Transport van de Verenig-
de Staten, belast met de
veiligheidsvoorschriften
voor banden (Department
of Transport).
BTCode voor de plaats van
productie.
RAInformatie over de fabri-
kant en de afmetingen van
de band.
TY5Kenmerken van de band
van de fabrikant.
1709Productiedatum: week 17
van het jaar 2009.
TWIGeeft de plaats van het slijtagemerk-
teken aan (Tread Wear Indicator)
››› pag. 307.
MAX LOAD
615 KG
(1356 LBS)Belastingsindex van de Verenigde
Staten, geeft het toegestane maxi-
male draagvermogen per band aan.
MAX INFLATION
350 KPA
(51 PSI)Limiet van de Verenigde Staten, die
de toegestane maximale banden-
spanning aangeeft.
Aanduiding van het bandtype (voorbeeld): Bete-
kenis
SIDEWALL 1 PLY
RAYONInformatie over de onderdelen van
het binnenwerk van de band:
1 laag rayon (kunstzijde).
TREAD 4 PLIES
1 RAYON +
2 STEEL +
1 NYLONInformatie over de onderdelen van
het loopvlak:
In het voorbeeld zijn er 4 lagen onder
het loopvlak: 1 laag rayon (kunstzij-
de), 2 lagen metaalgaas en 1 laag
nylon.
Informatie voor de eindconsument over de vergelijken-
de waarden van de voorgeschreven standaardbanden
(genormaliseerde testprocedures):
TREADWEAR
280Relatieve levensduur van de band,
die verwijst naar een specifieke stan-
daardtest in de Verenigde Staten.
TRACTION AARemvermogen van de band op een
nat wegdek (AA, A, B of C).
TEMPERATURE AHittebestendigheid van de band bij
hogere testsnelheden (A, B of C).
In geval van andere cijfers, gaat het om specifieke wa-
genkenmerken van de bandenfabrikant of om specifieke
nationale wagenkenmerken.
a) De afkorting TIN verwijst naar het serienummer van de band.
Draairichtinggebonden banden
Draairichtinggebonden banden zijn ontwor-
pen om in één richting te draaien. Bij draai-
richtinggebonden banden is de wang van de
band met pijlen gemarkeerd. De aangegeven
310

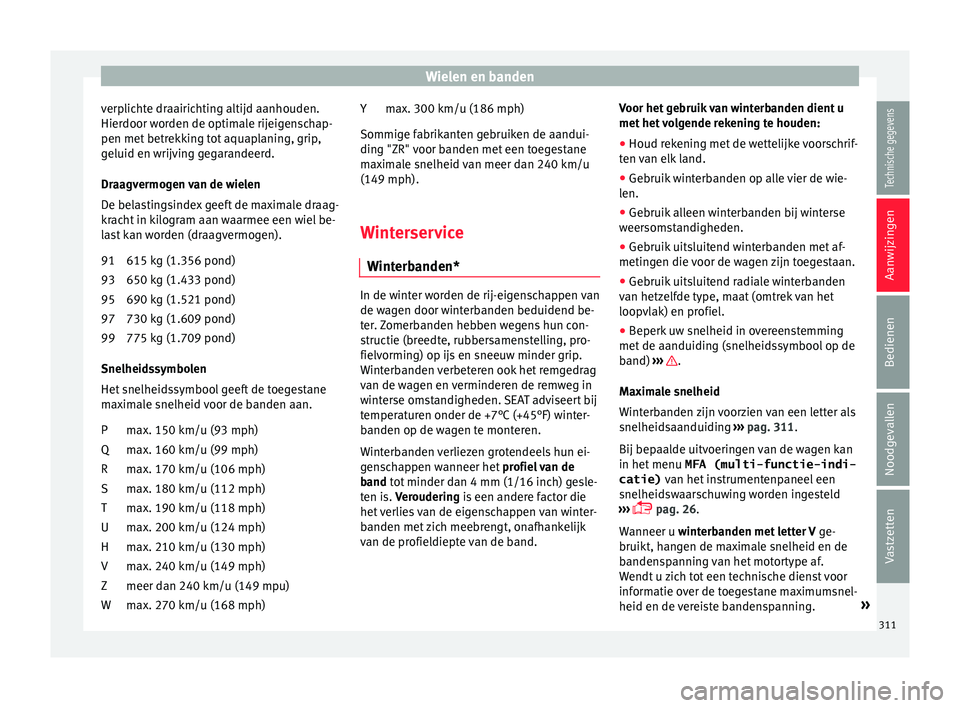

Wielen en banden
verplichte draairichting altijd aanhouden.
Hier door w
orden de optim
ale rijeigenschap-
pen met betrekking tot aquaplaning, grip,
geluid en wrijving gegarandeerd.
Draagvermogen van de wielen
De belastingsindex geeft de maximale draag-
kracht in kilogram aan waarmee een wiel be-
last kan worden (draagvermogen).
615 kg (1.356 pond)
650 kg (1.433 pond)
690 kg (1.521 pond)
730 kg (1.609 pond)
775 kg (1.709 pond)
Snelheidssymbolen
Het snelheidssymbool geeft de toegestane
maximale snelheid voor de banden aan. max. 150 km/u (93 mph)
max. 160 km/u (99 mph)
max. 170 km/u (106 mph)
max. 180 km/u (112 mph)
max. 190 km/u (118 mph)
max. 200 km/u (124 mph)
max. 210 km/u (130 mph)
max. 240 km/u (149 mph)
meer dan 240 km/u (149 mpu)
max. 270 km/u (168 mph)
91
93
95
97
99
P
Q
R
S
T
U
H
V
Z
W max. 300 km/u (186 mph)
Sommige fabrikant en gebruiken de aandui-
ding "ZR" voor banden met een toegestane
maximale snelheid van meer dan 240 km/u
(149 mph).
Winterservice
Winterbanden* In de winter worden de rij-eigenschappen van
de w
ag
en door w int

erbanden beduidend be-
ter. Zomerbanden hebben wegens hun con-
structie (breedte, rubbersamenstelling, pro-
fielvorming) op ijs en sneeuw minder grip.
Winterbanden verbeteren ook het remgedrag
van de wagen en verminderen de remweg in
winterse omstandigheden. SEAT adviseert bij
temperaturen onder de +7°C (+45°F) winter-
banden op de wagen te monteren.
Winterbanden verliezen grotendeels hun ei-
genschappen wanneer het profiel van de
band tot minder dan 4 mm (1/16 inch) gesle-
ten is. Veroudering is een andere factor die
het verlies van de eigenschappen van winter-
banden met zich meebrengt, onafhankelijk
van de profieldiepte van de band. Y Voor het gebruik van winterbanden dient u
met het v

olgende rekening te houden:
● Houd rekening met de wettelijke voorschrif-
ten van elk
land.
● Gebruik winterbanden op alle vier de wie-
len.
● Gebruik al

leen winterbanden bij winterse
weersomst
andigheden.
● Gebruik uitsluitend winterbanden met af-
metingen die v
oor de wagen zijn toegestaan.
● Gebruik uitsluitend radiale winterbanden
van hetzelfde type, m
aat (omtrek van het
loopvlak) en profiel.
● Beperk uw snelheid in overeenstemming
met de aanduiding (snelheid
ssymbool op de
band) ››› .
M ax
im a

le snelheid
Winterbanden zijn voorzien van een letter als
snelheidsaanduiding ››› pag. 311.
Bij bepaalde uitvoeringen van de wagen kan
in het menu MFA (multi-functie-indi-
catie) van het instrumentenpaneel een
snelheidswaarschuwing worden ingesteld
›››  pag. 26.
Wanneer u winterbanden met letter V ge-
bruikt, hangen de maximale snelheid en de
bandenspanning van het motortype af.
Wendt u zich tot een technische dienst voor
informatie over de toegestane maximumsnel-
heid en de vereiste bandenspanning. »
311
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Aanwijzingen

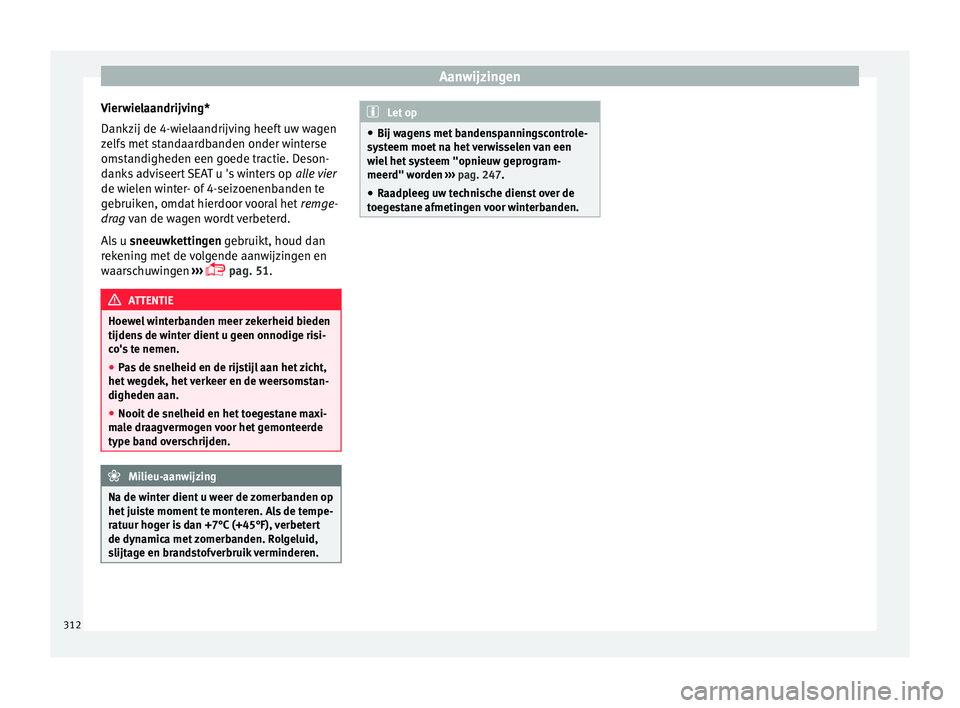

Vierwielaandrijving*
Dankz ij de 4-w
ielaandrij
ving heeft uw wagen
zelfs met standaardbanden onder winterse
omstandigheden een goede tractie. Deson-
danks adviseert SEAT u 's winters op alle vier
de wielen winter- of 4-seizoenenbanden te
gebruiken, omdat hierdoor vooral het remge-
drag van de wagen wordt verbeterd.
Als u sneeuwkettingen gebruikt, houd dan
rekening met de volgende aanwijzingen en
waarschuwingen ›››
 pag. 51. ATTENTIE
Hoewel winterbanden meer zekerheid bieden
tijdens de w int

er dient u geen onnodige risi-
co's te nemen.
● Pas de snelheid en de rijstijl aan het zicht,
het wegdek, het
verkeer en de weersomstan-
digheden aan.
● Nooit de snelheid en het toegestane maxi-
male dr
aagvermogen voor het gemonteerde
type band overschrijden. Milieu-aanwijzing
Na de winter dient u weer de zomerbanden op
het juis t

e moment te monteren. Als de tempe-
ratuur hoger is dan +7°C (+45°F), verbetert
de dynamica met zomerbanden. Rolgeluid,
slijtage en brandstofverbruik verminderen. Let op
● Bij wagen s

met bandenspanningscontrole-
systeem moet na het verwisselen van een
wiel het systeem "opnieuw geprogram-
meerd" worden ››› pag. 247.
● Raadpleeg uw technische dienst over de
toege
stane afmetingen voor winterbanden.312

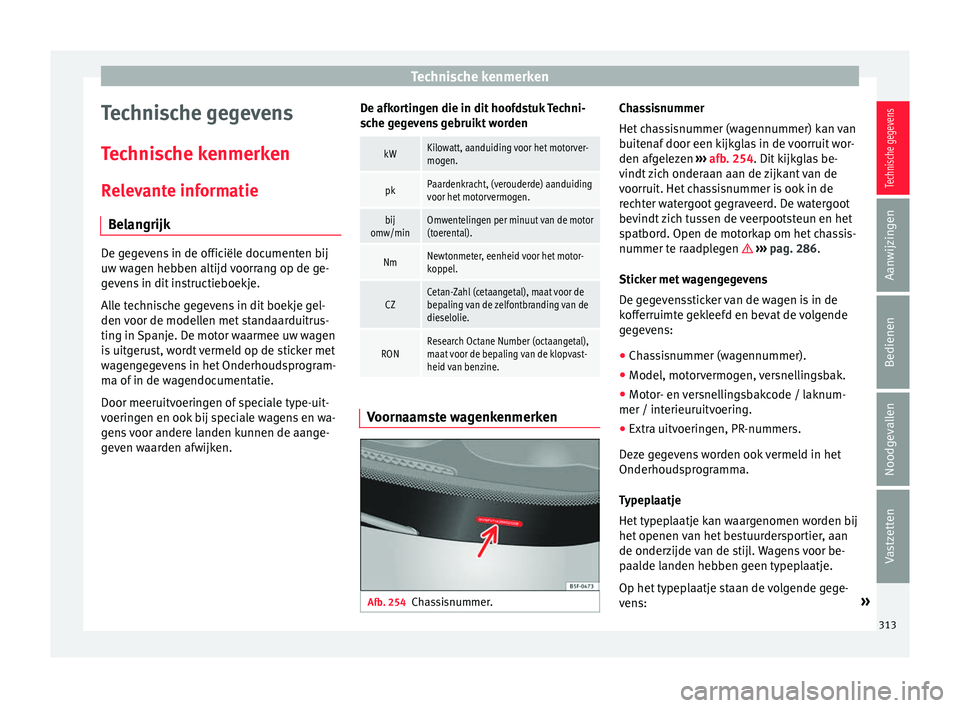

Technische kenmerken
Technische gegevens
T ec
hni s
che kenmerken
Relevante informatie Belangrijk De gegevens in de officiële documenten bij
uw wag
en he

bben altijd voorrang op de ge-
gevens in dit instructieboekje.
Alle technische gegevens in dit boekje gel-
den voor de modellen met standaarduitrus-
ting in Spanje. De motor waarmee uw wagen
is uitgerust, wordt vermeld op de sticker met
wagengegevens in het Onderhoudsprogram-
ma of in de wagendocumentatie.
Door meeruitvoeringen of speciale type-uit-
voeringen en ook bij speciale wagens en wa-
gens voor andere landen kunnen de aange-
geven waarden afwijken. De afkortingen die in dit hoofdstuk Techni-
sche g
e

gevens gebruikt worden
kWKilowatt, aanduiding voor het motorver-
mogen.
pkPaardenkracht, (verouderde) aanduiding
voor het motorvermogen.
bij
omw/minOmwentelingen per minuut van de motor
(toerental).
NmNewtonmeter, eenheid voor het motor-
koppel.
CZCetan-Zahl (cetaangetal), maat voor de
bepaling van de zelfontbranding van de
dieselolie.
RONResearch Octane Number (octaangetal),
maat voor de bepaling van de klopvast-
heid van benzine. Voornaamste wagenkenmerken
Afb. 254
Chassisnummer. Chassisnummer
Het
ch
a

ssisnummer (wagennummer) kan van
buitenaf door een kijkglas in de voorruit wor-
den afgelezen ››› afb. 254. Dit kijkglas be-
vindt zich onderaan aan de zijkant van de
voorruit. Het chassisnummer is ook in de
rechter watergoot gegraveerd. De watergoot
bevindt zich tussen de veerpootsteun en het
spatbord. Open de motorkap om het chassis-
nummer te raadplegen  ››› pag. 286.
Sticker met wagengegevens
De gegevenssticker van de wagen is in de
kofferruimte gekleefd en bevat de volgende
gegevens: ● Chassisnummer (wagennummer).
● Model, motorvermogen, versnellingsbak.
● Motor- en versnellingsbakcode / laknum-
mer / interieuruitvoerin
g.
● Extra uitvoeringen, PR-nummers.
Deze ge
gevens worden ook vermeld in het
Onderhoudsprogramma.
Typeplaatje
Het typeplaatje kan waargenomen worden bij
het openen van het bestuurdersportier, aan
de onderzijde van de stijl. Wagens voor be-
paalde landen hebben geen typeplaatje.
Op het typeplaatje staan de volgende gege-
vens: »
313
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Technische gegevens

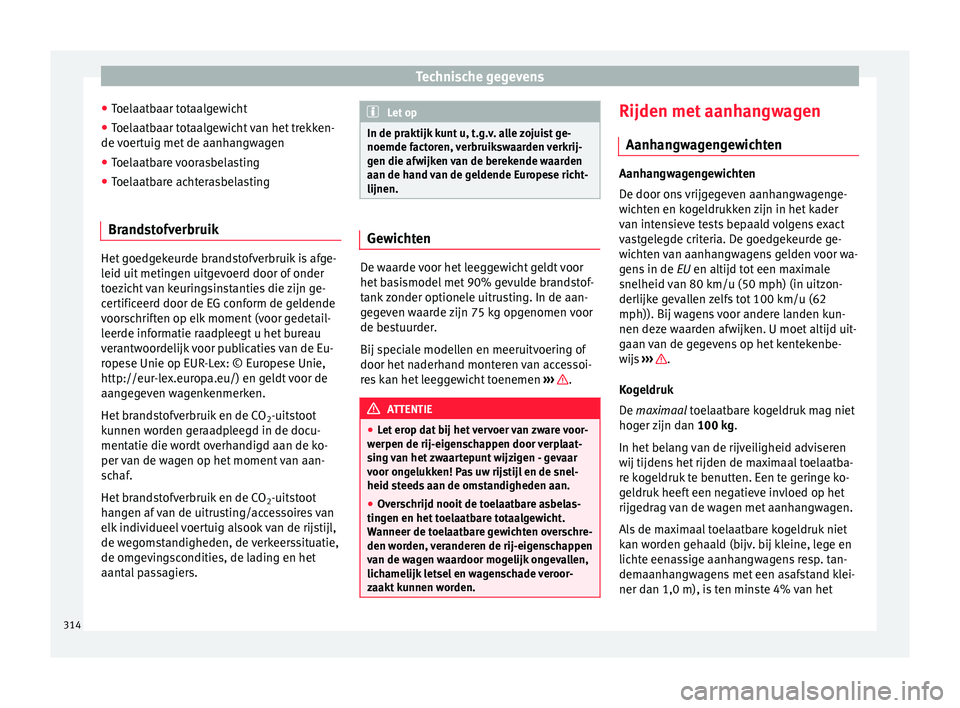

● Toel
aat b
aar totaalgewicht
● Toelaatbaar totaalgewicht van het trekken-
de voert
uig met de aanhangwagen
● Toelaatbare voorasbelasting
● Toelaatbare achterasbelasting
Brandstofverbruik Het goedgekeurde brandstofverbruik is afge-
leid uit metin
g

en uitgevoerd door of onder
toezicht van keuringsinstanties die zijn ge-
certificeerd door de EG conform de geldende
voorschriften op elk moment (voor gedetail-
leerde informatie raadpleegt u het bureau
verantwoordelijk voor publicaties van de Eu-
ropese Unie op EUR-Lex: © Europese Unie,
http://eur-lex.europa.eu/) en geldt voor de
aangegeven wagenkenmerken.
Het brandstofverbruik en de CO 2-uitstoot
kunnen worden geraadpleegd in de docu-
mentatie die wordt overhandigd aan de ko-
per van de wagen op het moment van aan-
schaf.
Het brandstofverbruik en de CO 2-uitstoot
hangen af van de uitrusting/accessoires van
elk individueel voertuig alsook van de rijstijl,
de wegomstandigheden, de verkeerssituatie,
de omgevingscondities, de lading en het
aantal passagiers. Let op
In de praktijk kunt u, t.g.v. alle zojuist ge-
noemde factor en,

verbruikswaarden verkrij-
gen die afwijken van de berekende waarden
aan de hand van de geldende Europese richt-
lijnen. Gewichten
De waarde voor het leeggewicht geldt voor
het ba
s

ismodel met 90% gevulde brandstof-
tank zonder optionele uitrusting. In de aan-
gegeven waarde zijn 75 kg opgenomen voor
de bestuurder.
Bij speciale modellen en meeruitvoering of
door het naderhand monteren van accessoi-
res kan het leeggewicht toenemen ››› .
ATTENTIE
● Let er op d

at bij het vervoer van zware voor-
werpen de rij-eigenschappen door verplaat-
sing van het zwaartepunt wijzigen - gevaar
voor ongelukken! Pas uw rijstijl en de snel-
heid steeds aan de omstandigheden aan.
● Overschrijd nooit de toelaatbare asbelas-
tingen en het t
oelaatbare totaalgewicht.
Wanneer de toelaatbare gewichten overschre-
den worden, veranderen de rij-eigenschappen
van de wagen waardoor mogelijk ongevallen,
lichamelijk letsel en wagenschade veroor-
zaakt kunnen worden. Rijden met aanhangwagen
Aanh an
gw

agengewichten Aanhangwagengewichten
De door ons


vrijgegeven aanhangwagenge-
wichten en kogeldrukken zijn in het kader
van intensieve tests bepaald volgens exact
vastgelegde criteria. De goedgekeurde ge-
wichten van aanhangwagens gelden voor wa-
gens in de EU en altijd tot een maximale
snelheid van 80 km/u (50 mph) (in uitzon-
derlijke gevallen zelfs tot 100 km/u (62
mph)). Bij wagens voor andere landen kun-
nen deze waarden afwijken. U moet altijd uit-
gaan van de gegevens op het kentekenbe-
wijs ››› .
K og
eldruk
D

e maximaal toelaatbare kogeldruk mag niet
hoger zijn dan 100 kg.
In het belang van de rijveiligheid adviseren
wij tijdens het rijden de maximaal toelaatba-
re kogeldruk te benutten. Een te geringe ko-
geldruk heeft een negatieve invloed op het
rijgedrag van de wagen met aanhangwagen.
Als de maximaal toelaatbare kogeldruk niet
kan worden gehaald (bijv. bij kleine, lege en
lichte eenassige aanhangwagens resp. tan-
demaanhangwagens met een asafstand klei-
ner dan 1,0 m), is ten minste 4% van het
314

Technische kenmerken

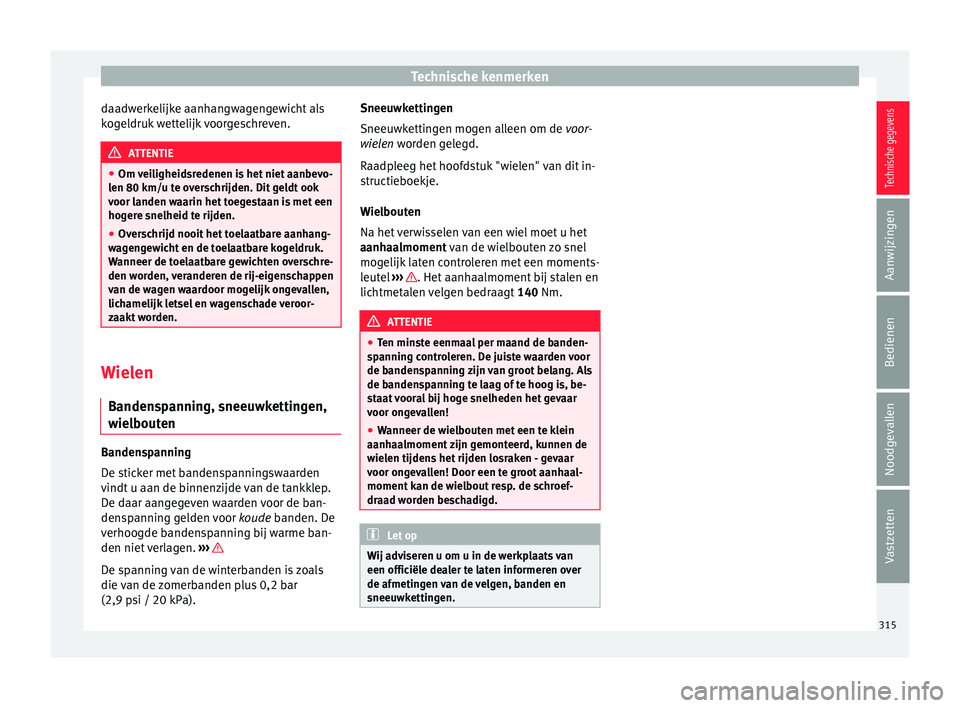

daadwerkelijke aanhangwagengewicht als
k og
eldruk
wettelijk voorgeschreven. ATTENTIE
● Om vei ligheid

sredenen is het niet aanbevo-
len 80 km/u te overschrijden. Dit geldt ook
voor landen waarin het toegestaan is met een
hogere snelheid te rijden.
● Overschrijd nooit het toelaatbare aanhang-
wageng
ewicht en de toelaatbare kogeldruk.
Wanneer de toelaatbare gewichten overschre-
den worden, veranderen de rij-eigenschappen
van de wagen waardoor mogelijk ongevallen,
lichamelijk letsel en wagenschade veroor-
zaakt worden. Wielen
B anden
sp

anning, sneeuwkettingen,
wielbouten Bandenspanning
D
e s
tick

er met bandenspanningswaarden
vindt u aan de binnenzijde van de tankklep.
De daar aangegeven waarden voor de ban-
denspanning gelden voor koude banden. De
verhoogde bandenspanning bij warme ban-
den niet verlagen. ››› De spanning van de winterbanden is zoals
die
v
an de z

omerbanden plus 0,2 bar
(2,9 psi / 20 kPa). Sneeuwkettingen
Sneeuwketting

en mogen alleen om de voor-
wielen worden gelegd.
Raadpleeg het hoofdstuk "wielen" van dit in-
structieboekje.
Wielbouten
Na het verwisselen van een wiel moet u het
aanhaalmoment van de wielbouten zo snel
mogelijk laten controleren met een moments-
leutel ››› . Het aanhaalmoment bij stalen en
lic htmet
alen

velgen bedraagt 140 Nm. ATTENTIE
● Ten mins t

e eenmaal per maand de banden-
spanning controleren. De juiste waarden voor
de bandenspanning zijn van groot belang. Als
de bandenspanning te laag of te hoog is, be-
staat vooral bij hoge snelheden het gevaar
voor ongevallen!
● Wanneer de wielbouten met een te klein
aanhaalmoment
zijn gemonteerd, kunnen de
wielen tijdens het rijden losraken - gevaar
voor ongevallen! Door een te groot aanhaal-
moment kan de wielbout resp. de schroef-
draad worden beschadigd. Let op
Wij adviseren u om u in de werkplaats van
een officiële de a

ler te laten informeren over
de afmetingen van de velgen, banden en
sneeuwkettingen. 315
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Technische gegevens

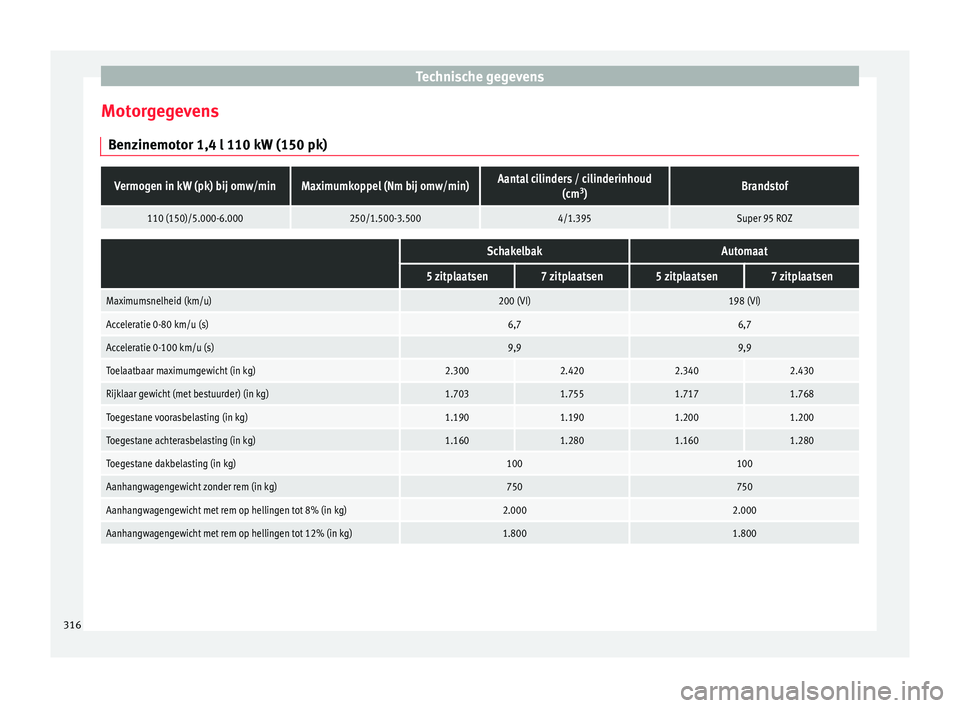

Motorgegevens B en
zinemot
or 1,4 l 110 kW (150 pk)
Vermogen in kW (pk) bij omw/minMaximumkoppel (Nm bij omw/min)Aantal cilinders / cilinderinhoud(cm3
)Brandstof
110 (150)/5.000-6.000250/1.500-3.5004/1.395Super 95 ROZ
SchakelbakAutomaat
5 zitplaatsen7 zitplaatsen5 zitplaatsen7 zitplaatsen
Maximumsnelheid (km/u)200 (VI)198 (VI)
Acceleratie 0-80 km/u (s)6,76,7
Acceleratie 0-100 km/u (s)9,99,9
Toelaatbaar maximumgewicht (in kg)2.3002.4202.3402.430
Rijklaar gewicht (met bestuurder) (in kg)1.7031.7551.7171.768
Toegestane voorasbelasting (in kg)1.1901.1901.2001.200
Toegestane achterasbelasting (in kg)1.1601.2801.1601.280
Toegestane dakbelasting (in kg)100100
Aanhangwagengewicht zonder rem (in kg)750750
Aanhangwagengewicht met rem op hellingen tot 8% (in kg)2.0002.000
Aanhangwagengewicht met rem op hellingen tot 12% (in kg)1.8001.800 316

Technische kenmerken

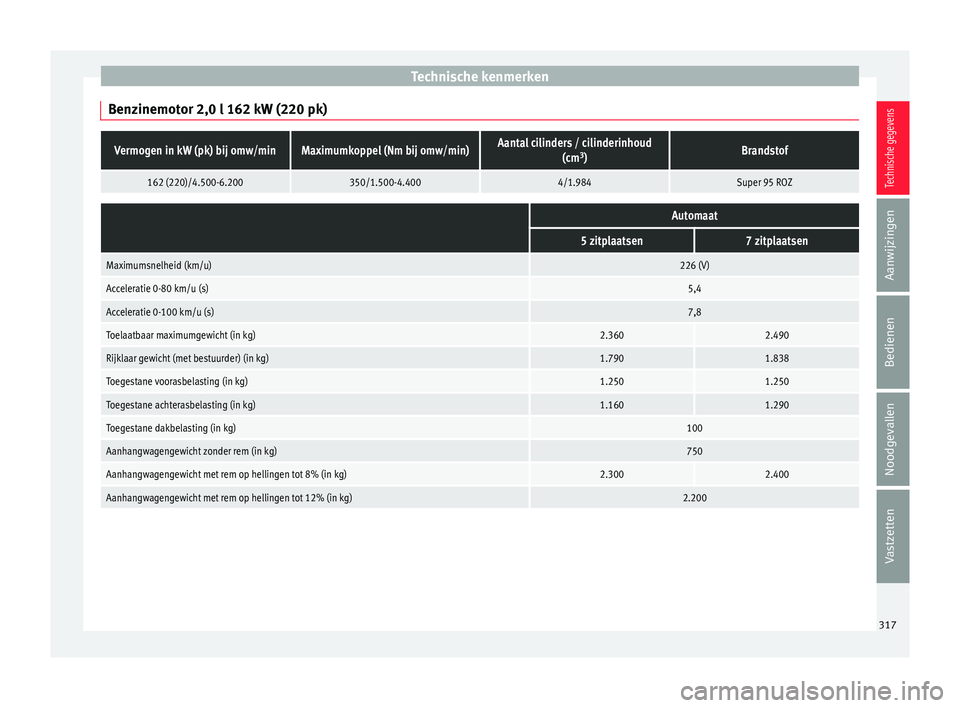

Benzinemotor 2,0 l 162 kW (220 pk)Vermogen in kW (pk) bij omw/minMaximumkoppel (Nm bij omw/min)Aantal cilinders / cilinderinhoud (cm3
)Brandstof
162 (220)/4.500-6.200350/1.500-4.4004/1.984Super 95 ROZ
Automaat
5 zitplaatsen7 zitplaatsen
Maximumsnelheid (km/u)226 (V)
Acceleratie 0-80 km/u (s)5,4
Acceleratie 0-100 km/u (s)7,8
Toelaatbaar maximumgewicht (in kg)2.3602.490
Rijklaar gewicht (met bestuurder) (in kg)1.7901.838
Toegestane voorasbelasting (in kg)1.2501.250
Toegestane achterasbelasting (in kg)1.1601.290
Toegestane dakbelasting (in kg)100
Aanhangwagengewicht zonder rem (in kg)750
Aanhangwagengewicht met rem op hellingen tot 8% (in kg)2.3002.400
Aanhangwagengewicht met rem op hellingen tot 12% (in kg)2.200 317
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Vastzetten

Technische gegevens

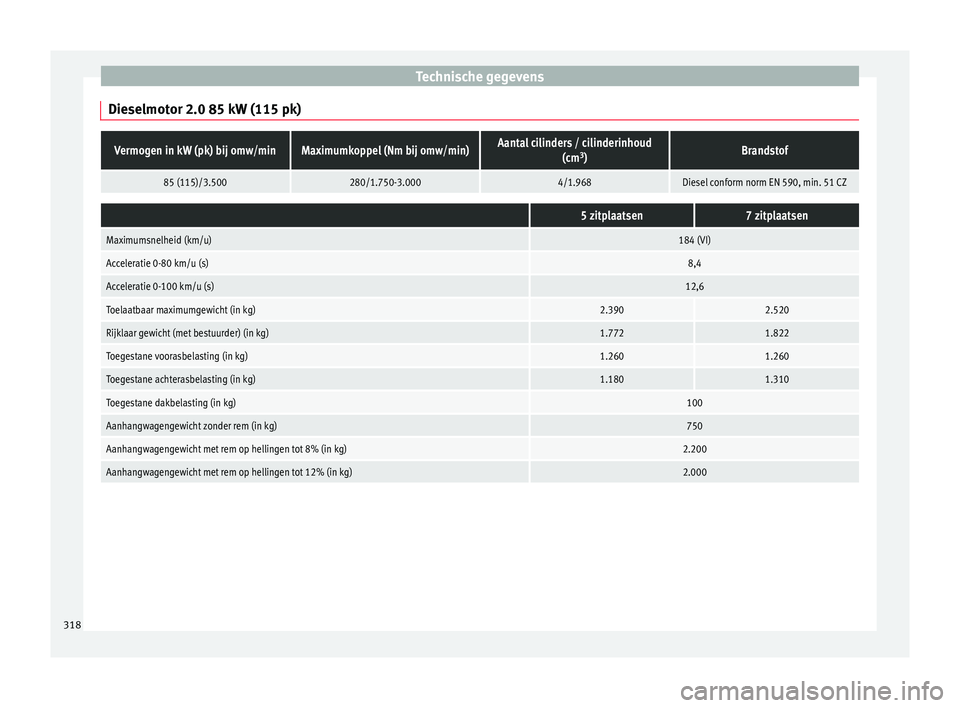

Dieselmotor 2.0 85 kW (115 pk)Vermogen in kW (pk) bij omw/minMaximumkoppel (Nm bij omw/min)Aantal cilinders / cilinderinhoud (cm3
)Brandstof
85 (115)/3.500280/1.750-3.0004/1.968Diesel conform norm EN 590, min. 51 CZ
5 zitplaatsen7 zitplaatsen
Maximumsnelheid (km/u)184 (VI)
Acceleratie 0-80 km/u (s)8,4
Acceleratie 0-100 km/u (s)12,6
Toelaatbaar maximumgewicht (in kg)2.3902.520
Rijklaar gewicht (met bestuurder) (in kg)1.7721.822
Toegestane voorasbelasting (in kg)1.2601.260
Toegestane achterasbelasting (in kg)1.1801.310
Toegestane dakbelasting (in kg)100
Aanhangwagengewicht zonder rem (in kg)750
Aanhangwagengewicht met rem op hellingen tot 8% (in kg)2.200
Aanhangwagengewicht met rem op hellingen tot 12% (in kg)2.000 318
