Lambalar ve görüş
Dikiz aynası Giriş DİKKAT
Otomatik kamaşma önleyici dikiz aynası
ayna kırıksa sızıntı yapabilecek elektroli-
tik sıvı içerir. Bu da deriye, gözlere ve solunum yollarına zarar verebilir.
● Elektrolitik sıvı, özellikle astım veya
başka hastalıkları olan kişilerde ciltte,
gözler ve solunum organlarında rahatsız-
lığa neden olabilir . Tüm kapılar ve camla-
rı açmak mümkün değilse araca yeterli
miktarda temiz havanın girip çıktığından
emin olun.
● Elektrolitik sıvı gözler veya ciltle temas
ederse alanı en az 15 dakika bol miktar-
da suyla yıkayın ve tıbbi yardım alın.
● Elektrolitik sıvı ayakkabılar veya giysi-
lerle temas ederse alanı en az 15 dakika
bol miktarda suyla yıkayın.
Ayakkabılar
ve kıyafetleri tekrar giymeden önce yıka-
yın.
● Elektrolitik sıvı yutulursa ağzınızı en az
15 dakika boyunca bol suyla yıkayın.
Doktor tarafından tavsiye edilmedikçe
kusmaya çalışmayın. Hemen tıbbi yar-
dım alın. ÖNEMLİ
Otomatik kamaşma önleyici dikiz aynası
kırılırsa elektrolit sıvısı sızabilir. Bu akış- kan plastik yüzeylere zarar verir. Dolayı-
sıyla olabildiğince çabuk nemli sünger
veya benzeri bir nesne ile temizlenmeli-
dir.
Kabin dikiz aynası
Şek. 147
Dikiz aynası için manuel kamaş-
ma önleme işlevi Şek. 148
Dikiz aynası için otomatik kamaş-
ma önleme işlevi Sürücü, arka camda yeterli görüşe izin ver-
mek için her zaman dikiz aynasını ayarla-
malıdır.
İç dikiz aynası için manuel kamaşma ön-
leme işlevi
● Temel pozisyon: aynanın altındaki kolu
ileriye doğru çevirin.
● Kamaşma önleme işlevini seçmek için
kolu arkaya doğru çekin ››

› Şek. 147

.
İç cam için otomatik göz kamaşma önle-
me işlevi
Şek. 148 anahtarı:
Kontrol lambası
Kontrol
Işık miktar sensörü
Bu işlev, dikiz aynası anahtarına ››› Şek.
148 2 basılarak devreye alınabilir ve dev-
reden çıkarılabilir. Etkinleştirildiğinde uyarı lambası yanar 1 .
Kontak açıldığında sensör 3 arkadan ge-
len ışık miktarına bağlı olarak dikiz aynası-
nı kamaşma önleme konumuna otomatik
olarak getirir.
Otomatik kamaşma önleme işlevi, geri vite-
se geçildiğinde veya kabin veya okuma
lambaları açıkken devreden çıkar .»
1 2
3
143
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
Not
Işık, örneğin güneşlikler yüzünden en-
gellenir veya sensöre erişemezse, oto-
matik kamaşma önleme işlevli dikiz ay-
nası doğru çalışmayacaktır. Dış dikiz aynalar
Şek. 149
Sürücü kapısında: dış ayna kon-
trolleri Ek bilgileri dikkatlice okuyun
›››
 Say-
fa 15Düğmeyi gerekli konuma çevirin: 
Elektrikli katlanır dış aynalar
››› .
Dış ayna ısıtmayı açın. Bu, sadece ortam sı-
caklığı +20 °C (+68 °F) altındaysa ısınır.

Düğmeyi öne, arkaya, sağa veya sola çevi-
rerek sol dış aynayı ayarlayın.
Düğmeyi gerekli konuma çevirin: 
Düğmeyi öne, arkaya, sağa veya sola çevi-
rerek sağ dış aynayı ayarlayın.

Sıfır konumu. Dış ayna açık, dış ayna ısıtma
kapalı, dış aynanın ayarlanması mümkün
değil.
Senkronize ayna ayarı
●
Ayarlar - Kolaylık menüsünde ay-
naların senkronize olarak hareket edip et-
memesini seçin ›››

 Sayfa 26.
● Düğmeyi L konumuna döndürün.
● Sol yan aynayı ayarlayın. Sağ yan ayna
da aynı anda ayarlanacaktır (senkronize).
● Gerekirse sağ dış ayna ayarının düzeltil-
mesi gerekebilir. Kontrolü R konumuna
döndürün.
Otomatik kamaşma önleme dış aynası,
sürücü tarafı
Otomatik kamaşma önleme dış aynası,
otomatik kamaşma önleme dikiz aynasıyla
aynı şekilde kontrol edilir ›
›

› Sayfa 143 .
Yolcu dış aynası için ters ayarları kayde-
din ● Ayarın kaydedileceği araç anahtarını se-
çin.
● Aracı açmak için bu anahtarı kullanın.
● Otomatik park frenini bağlayın. ●
Kontağı açın.
● Vites kolunu boş konuma alın.
● Ayarlar - Kolaylık menüsünde Ayna
ayarı işlevini etkinleştirin.
● Geri vitesi seçin.
● Örneğin kaldırım alanını görebileceğiniz
şekilde ön yolcu tarafı dış aynasını ayarla-
yın.
● Aynanın yeni konumu otomatik olarak
kaydedilecek ve aracı açmak için kullanılan
araç anahtarına atanacaktır. Koltuk hafızalı
araçlar için bkz. ›

››
Sayfa 149.
Yolcu dış ayna ayarlarının etkinleştiril-
mesi ● Dış ayna düğmesini R konumuna çevirin.
● Kontak açıkken geri vitesi seçin.
● 15 km/sa (9 m/sa) hızla ileri doğru sürer-
ken veya düğme R konumundan başka bir
konuma çevrilirse geri vites için kayıtlı yol-
cu dış aynası konumu silinir. DİKKAT
Yaralanmaları önlemeye dikkat ederken
dış aynayı katlayın ve açın.
● Dış aynayı sadece hareket alanında
kimse yoksa katlayın veya açın.
● Aynayı hareket ettirirken ayna ve ayna
braketi arasına parmaklarınızı sıkıştırma-
maya dikkat edin. 144

Taşıma ve pratik ekipman
●
Araç hareket halindeyken orta kol da-
yanağı bölmelerini kapalı tutun.
● Orta kol dayanağı çocukların üzerine
oturması için tasarlanmamıştır! Yanlış
konumda oturmak ciddi yaralanmalara
neden olabilir . Taşıma ve pratik ekipman
Nesnelerin taşınması Giriş Ağır yükleri her zaman bagaj bölmesinde
taşıyın ve koltuk arkalıklarını dik konuma
alın. Ağır nesneleri sabitlemek için her za-
man sadece uygun halatı olan bağlantıları
kullanın. Aracı asla fazla yüklemeyin. Yü- kün araçta dağılımının yanı sıra taşıma ka-
pasitesinin sürüş davranışı ve frenleme
özelliğini etkiler ›
›› .
DİKKAT
Tamamen veya uygun şekilde sabitlen-
memiş nesneler ani manevra veya fren-
leme veya kaza durumunda ciddi yara-
lanmaya neden olabilir. Bu, özellikle, açı-
lan hava yastığı nesnelere çarptığında ve
aracın içine fırlattığında doğrudur. Risk-
leri azaltmak için aşağıdakilere dikkat
edin:
● Tüm nesneleri araca sabitleyin. Ekip-
man ve ağır nesneleri her zaman bagaj
bölmesinde tutun.
● Nesneleri, ani frenleme veya kaza du-
rumunda ön veya yan hava yastıkları
çevresindeki alanlara giremeyecekleri
şekilde uygun halat veya askılarla her
zaman sabitleyin. ●
Sürüş esnasında her zaman araçtaki
nesnelerin hava yastığı alanına hareket
etmemesini sağlayın.
● Sürüş esnasında eşya bölmelerini her
zaman kapalı tutun.
● Katlanacağında, tüm nesneleri ön yol-
cu koltuğundan çıkarın. Koltuk arkalığı
katlandığında küçük ve hafif cisimlere
baskı uygular ve bunlar koltuktaki ağırlık
sensörü tarafından tespit edilir, hava
yastığı kontrol ünitesine yanlış bilgiler
gönderir.
● Ön yolcu koltuğunun arkalığı katlanır-
ken ön hava yastığı devre dışı ve YOLCU
HAVA YASTIĞI KAPALI 

lambası açık
kalmalıdır.
● Araca sabitlenen nesneler asla yolcu-
ların yanlış konumda oturmalarına ne-
den olacak şekilde yerleştirilmemelidir.
● Sabitlenen nesneler bir koltuk üzerin-
deyse bu koltuğa kimse oturmamalı veya
bunu kullanmamalıdır

. DİKKAT
Sürüş davranışı ve frenleme özelliği, ağır
ve büyük nesneler taşırken değişir.
● Hızınız ve sürüş tarzınızı görüş özelliği,
yol, trafik ve hava koşullarına göre ayar-
layın.
● Yavaş ve dikkatli bir şekilde hızlanın.
● Ani frenleme ve manevralardan kaçı-
nın.
● Erken fren yapın. 155
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

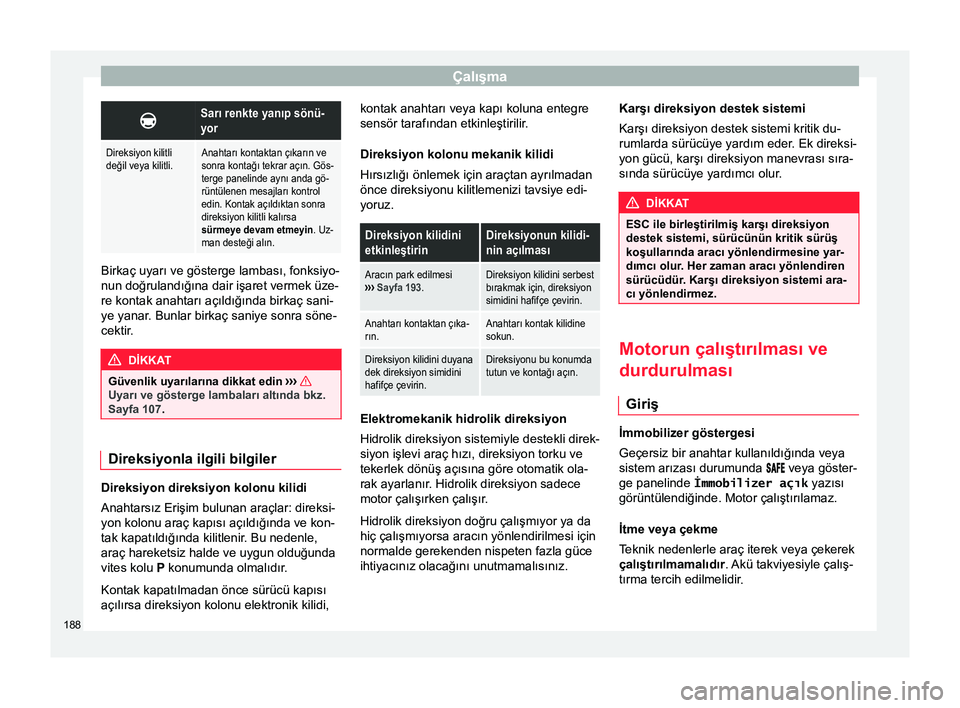

Sarı renkte yanıp sönü-
yor
Direksiyon kilitli
değil veya kilitli.Anahtarı kontaktan çıkarın ve
sonra kontağı tekrar açın. Gös-
terge panelinde aynı anda gö-
rüntülenen mesajları kontrol
edin. Kontak açıldıktan sonra
direksiyon kilitli kalırsa
sürmeye devam etmeyin . Uz-
man desteği alın. Birkaç uyarı ve gösterge lambası, fonksiyo-
nun doğrulandığına dair işaret vermek üze-
re kontak anahtarı açıldığında birkaç sani-
ye yanar. Bunlar birkaç saniye sonra söne-
cektir.
DİKKAT
Güvenlik uyarılarına dikkat edin ››› Uyarı ve gösterge lambaları altında bkz.
Sayfa 107
. Direksiyonla ilgili bilgiler
Direksiyon direksiyon kolonu kilidi
Anahtarsız Erişim bulunan araçlar: direksi-
yon kolonu araç kapısı açıldığında ve kon-
tak kapatıldığında kilitlenir. Bu nedenle,
araç hareketsiz halde ve uygun olduğunda
vites kolu P
konumunda olmalıdır

.
Kontak kapatılmadan önce sürücü kapısı
açılırsa direksiyon kolonu elektronik kilidi, kontak anahtarı veya kapı koluna entegre
sensör tarafından etkinleştirilir.
Direksiyon kolonu mekanik kilidi
Hırsızlığı önlemek için araçtan ayrılmadan
önce direksiyonu kilitlemenizi tavsiye edi-
yoruz.
Direksiyon kilidini
etkinleştirinDireksiyonun kilidi-
nin açılması
Aracın park edilmesi
››› Sayfa 193.Direksiyon kilidini serbest
bırakmak için, direksiyon
simidini hafifçe çevirin.
Anahtarı kontaktan çıka-
rın.Anahtarı kontak kilidine
sokun.
Direksiyon kilidini duyana
dek direksiyon simidini
hafifçe çevirin.Direksiyonu bu konumda
tutun ve kontağı açın. Elektromekanik hidrolik direksiyon
Hidrolik direksiyon sistemiyle destekli direk-
siyon işlevi araç hızı, direksiyon torku ve
tekerlek dönüş açısına göre otomatik ola-
rak ayarlanır. Hidrolik direksiyon sadece
motor çalışırken çalışır.
Hidrolik direksiyon doğru çalışmıyor ya da
hiç çalışmıyorsa aracın yönlendirilmesi için
normalde gerekenden nispeten fazla güce
ihtiyacınız olacağını unutmamalısınız. Karşı direksiyon destek sistemi
Karşı direksiyon destek sistemi kritik du-
rumlarda sürücüye yardım eder
. Ek direksi-
yon gücü, karşı direksiyon manevrası sıra-
sında sürücüye yardımcı olur
. DİKKAT
ESC ile birleştirilmiş karşı direksiyon
destek sistemi, sürücünün kritik sürüş
koşullarında aracı yönlendirmesine yar-
dımcı olur. Her zaman aracı yönlendiren
sürücüdür. Karşı direksiyon sistemi ara-
cı yönlendirmez. Motorun çalıştırılması ve
durdurulması
Giriş İmmobilizer göstergesi
Geçersiz bir anahtar kullanıldığında veya
sistem arızası durumunda
 veya göster-
ge panelinde İmmobilizer açık yazısı
görüntülendiğinde. Motor çalıştırılamaz.
İtme veya çekme
Teknik nedenlerle araç iterek veya çekerek çalıştırılmamalıdır. Akü takviyesiyle çalış-
tırma tercih edilmelidir
.
188

Çalışma
performansı gerektiren durumlara neden
olmayın.
DİKKAT
Frenler fazla ısındığında frenleme daha
az etkindir ve frenleme mesafeleri artar .
● Eğimlerde sürüş sırasında frenlere faz-
la yükleme yapılabilir ve hızla fazla ısına-
bilirler.
● Dik ve uzun eğimlerle karşılaştığınızda
hızı azaltın veya vitesi düşürün. Bu, mo-
tor frenleme etkisini kullanmanıza ve
fren sistemindeki gerilimi azaltmanıza
izin verir.
● Standart dışı veya hasarlı rüzgarlıklar
frenlere hava akışını engeller ve aşırı
ısınmalarına neden olur. DİKKAT
Islak, donmuş veya tuzla kaplı frenlerin
durdurması daha uzun zaman alır ve bu
da frenleme mesafelerini artırır.
● Frenleri dikkatli bir şekilde test edin.
● Hava, yol ve trafik koşulları izin ver-
diğinde birkaç defa hafifçe frene basarak
frenleri kurutun, buz ve tuzdan arındırın. DİKKAT
Fren servosu olmadan sürüş, frenleme
mesafesini önemli oranda artırabilir ve
ciddi bir kazaya yol açabilir. ●
Motor kapalıyken aracın öne doğru ha-
reket etmesine asla izin vermeyin.
● Fren servosu çalışmazsa veya aracın
çekilmesi gerekiyorsa fren pedalına, fren
servosu çalışmadığında frenleme mesa-
fesinin artması koşuluyla daha fazla kuv-
vetle basılması gerekecektir. ÖNEMLİ
● Fren yapmak gerçekten gerekli değilse
pedala yavaşça basarak frenlerin „kay-
masına“ asla neden olmayın. Fren peda-
lına sürekli basılması frenleri ısıtacaktır .
Bu, frenleme kuvvetini önemli oranda
azaltabilir
, frenleme mesafesini artırabilir
veya fren sisteminin tamamen arızalan-
masına bile neden olabilir.
● Dik ve uzun eğimlerle karşılaştığınızda
hızı azaltın veya vitesi düşürün. Bu, mo-
tor frenleme etkisini kullanmanıza ve
fren sistemindeki gerilimi azaltmanıza
izin verir. Aksi takdirde frenler aşırı ısı-
nabilir ve arızalanabilir. Hızı azaltmak ve- ya durmak için sadece frenleri kullanın. Not
Ön fren balatalarını kontrol ederken arka
fren balatalarını kontrol etmek için de za-
man ayırın. Fren balatasının kalınlığı,
jantlardaki açıklıklar veya aracın altına
bakarak görsel ve düzenli olarak kontrol
edilmelidir. Gerekliyse iyice kontrol et-
mek için tekerlekleri çıkarın. SEAT oto- mobilinizi teknik servise götürmenizi
tavsiye eder.
Şanzıman
Giriş Geri vites devreye alındığında ve kontak
açıldığında aşağıdakiler gerçekleşir:
● Geri vites lambaları yanar.
● Geri giderken klima otomatik olarak hava
devridaim moduna geçer.
● Arka cam ısıtıcısı, ön cam sileceği devre-
ye alındığında açılır.
● Ayrıca park sensör sistemi, optik park
sensörü ve geri vites destek sistemi kame-
rası bağlıdır . DİKKAT
Hızlı hızlanma özellikle kaygan zeminde
çekiş kaybı ve kaymaya neden olabilir.
Bu, aracın kontrol kaybına ve kazaya ve
önemli hasara yol açabilir. ● Vites küçültme işlevi veya çabuk hız-
lanma özelliğini sadece görüş, hava, yol
ve trafik koşulları izin verirse kullanın. 198

Çalışma
durumda fren pedalına hızla basarsanız
frenleme kuvvetini takviye eder. Sonuç ola-
rak frenleme basıncı hızla artar, frenleme kuvveti çoğalır ve frenleme mesafesi azalır .
Bu,
ABS'nin daha hızlı ve daha etkin bir şe-
kilde etkinleştirilmesini sağlar.
Ayağınızı fren pedalından kaldırmayın!
Fren pedal serbest bırakıldığında veya fren
kuvveti azaltıldığında frenleme desteği fren
servosunu otomatik olarak kapatır.
Hızlanırken çekiş kontrolü (ASR)
Tekerleğin kayması durumunda çekiş kon-
trol sistemi, mevcut tutuş miktarına uygun
olacak şekilde motor torkunu azaltır. ASR,
istenmeyen yol koşullarında bile, aracın ça-
lıştırılması, hızlandırılması veya yokuş çı-
karken bazı durumları kolaylaştırır.
ASR, manuel olarak açılabilir veya kapatı-
labilir ››› Sayfa 211.
Elektronik diferansiyel kilit sistemi
(EDS)
EDL, normal koşullar altında düz çizgilerde
sürüş sırasında kullanılabilir. EDL, tekerlek
kayması tespit ettiğinde kayan tekerleği
durdurur ve gücü başka bir sürüş teker-
leğine yönlendirir. Durdurulan tekerleğin
fren diskinin aşırı ısınmasını önlemek üze-
re, EDL aşırı yüke maruz kaldığında oto-
matik olarak kesilir. Fren soğuduğunda
EDL otomatik olarak yeniden devreye girer. Elektronik tahrik torku yönetimi (XDS)
Viraj alırken, aks diferansiyel mekanizması
dış tekerleğin iç tekerlekten daha yüksek
devirde dönmesini sağlar. Bu şekilde daha
hızlı dönen tekerlek (dıştaki tekerlek) içteki
tekerleğe oranla daha düşük tahrik torku
alır.
Yani bazı durumlarda iç tekerleğe
sağlanan tork tekerleğin patinaj yapmasına
neden olabilecek kadar yüksek olabilir.
Diğer taraftan, dıştaki tekerlek aktarabile-
ceğinden daha az tahrik torku alır. Bu du-
rum ön aksın bütününde yan tutuş kaybına
neden olarak dışa savrulmaya veya yolun
„uzamasına“ neden olabilir.
XDS sistemi bu etkiyi sensörler ve ESC
sinyalleriyle tespit edip düzeltebilir.
ESC vasıtasıyla XDS iç tekerleği durdura-
cak ve o tekerleğin fazla sürüş torkuna kar-
şı koyacaktır. Bu sürücü tarafından talep
edilen yolun çok daha hassas olduğu anla-
mına gelir.
XDS sistemi ESC ile birlikte işlev görür ve
ASR çekiş kontrolü devre dışı olsa bile her
zaman etkindir. DİKKAT
Buzlu, kaygan ıslak bir zeminde sürüş,
araç kontrolünün kaybı ve sürücü ve yol-
cuların ciddi şekilde yaralanmasına yol
açabilir.
● Hızınız ve sürüş tarzınızı görüş özelliği,
yol, trafik ve hava koşullarına göre ayar- layın. ABS, BAS, EDL, ASR ve ESC fren
destek sistemleri daha fazla güvenlik
sağlasa da sürüş sırasında gereksiz risk-
ler almayın.
●
Fren destek sistemleri fizik kanunları-
na karşı gelemez. ESC ve diğer sistem-
lerle bile kaygan ve ıslak yollar her za-
man tehlikeli olacaktır.
● Islak zeminde çok hızlı bir şekilde sür-
mek tekerleklerin yerle temasını kaybet-
mesine ve „kayma“ olarak bilinen bir et-
kiye yol açar. T utuş olmadan aracın fren-
lenmesi, yönlendirilmesi veya kontrol
edilmesi mümkün olmaz.
● Örneğin eğer sürücü, zorlu koşullarda
çok hızlı sürerse veya güvenlik mesafe-
lerine uymazsa fren destek sistemleri ka-
zaları önleyemez.
● Fren destek sistemleri son derece etki-
li olsa ve zorlu koşullarda aracın kontrol
edilmesine yardımcı olsa da araç denge-
si lastik tutuşuna bağlıdır

.
● Buzlu veya karlı yüzeylerde hızlanır-
ken, gaz pedalına dikkatli şekilde basın.
Araç kontrol kaybına yol açan fren des-
tek sistemleriyle bile tekerlekler hala ka-
yabilir. DİKKAT
ESC'nin etkinliği, sürüş dinamiklerini et-
kileyen diğer parçalar ve sistemler mu-
hafaza edilmezse ve doğru işlev görmü-
yorsa ESC'nin etkinliği önemli oranda 210

Çalışma
● Climatronic'li araçlarda: aracın içindeki sı-
caklık önceden ayarlanan sıcaklık aralığın-
dadır.
● Ayarlanan sıcaklık ne çok yüksek ne de
çok düşüktür .
● Klima buz çözüm işlevi açılmaz.
● Climatronic'li araçlarda: fan, manuel ola-
rak yüksek hıza ayarlanmamıştır
.
● Araç aküsünün güç seviyesi yeterlidir.
● Aracın akü sıcaklığı çok yüksek veya çok
düşük değil
● Araç, dik bir eğim veya yokuşta değildir.
● Ön tekerlekler fazla döndürülmez.
● Isıtmalı ön cam açılmaz.
● Geri vites takılı değil.
● Park destek sistemi açılmaz.
Motoru otomatik olarak tekrar çalıştırma
koşulları
Motor aşağıdaki koşullar altında tekrar çalı-
şabilir:
● Aracın içi çok sıcak veya çok soğuksa.
● Araç hareket ederse.
● Aracın akü voltajı düşerse.
Motoru tekrar çalıştırmak için anahtar
gerektiren durumlar
Aşağıdaki koşullar altında motor manuel
olarak çalıştırılmalıdır: ●
Sürücü, emniyet kemerini açarsa.
● Sürücü kapısı açıksa.
● Kaput açılırsa
● Düz şanzımanlı araçlarda: vites seçilmiş-
se.
Start-Stop modunun manuel olarak açıl-
ması ve kapatılması
● Orta konsoldaki  düğmesine basın
››› Şek. 208

.
● Start-Stop işlevi kapatıldığında düğme
yanacaktır.
Manuel olarak kapatıldığında araç Durdur-
ma modundaysa motor hemen çalışacaktır. DİKKAT
Fren servosu ve hidrolik direksiyon, mo-
tor kapatıldığında çalışmaz.
● Motor kapalıyken aracın hareket etme-
sine asla izin vermeyin. ÖNEMLİ
Çok yüksek dış sıcaklıklarda Start-Stop
işlevinin uzun süre kullanılması aracın
aküsüne hasar verebilir. Not
● Bazı durumlarda anahtarı kullanarak
aracı tekrar çalıştırabilirsiniz. Gösterge paneli ekranındaki ilgili mesaja dikkat
edin.
● Direksiyon 270°’den fazla çevrilirse
Durdurma işlev görmeyecektir, ancak di-
reksiyon dönüş açısı aracın çalıştırılma-
sını etkilemez. Park mesafesi uyarı siste-
mi*
Giriş Park mesafesi uyarı sistemi park etme sıra-
sında sürücüye destek olur. Araç, öne veya
arkaya doğru giderek bir engele yaklaş-
tığında fasılalı bir sesli uyarı, mesafeye
bağlı olarak daha yüksek veya daha alçak
duyulacaktır . Mesafe ne kadar kısalırsa
tonlar arasındaki aralıklar o kadar kısala-
caktır

. Araç engele çok yakınsa sesli uyarı
sabit hale gelir.
Ses devam ederken bir engele yaklaşmaya
devam ederseniz bu, sistemin artık mesa-
feyi ölçemeyeceği anlamına gelir.
Tamponlardaki sensör sistemi ultrason ara-
cıyla iletim ve alım sağlar. Ultrason sinyali-
nin kullanılması (iletim, engelden yansıma
ve alım) bu sistem tampon ve engel arasın-
daki mesafeyi sürekli hesaplar.
214

Sürücü destek sistemleri
DİKKAT
Park mesafesi uyarı sistemi ve optik
park sistemi sürücü dikkatinin yerini ala-
maz.
● Sensörlerin engelleri ve insanları tespit
edemedikleri bazı kör noktaları vardır.
● Sensörler küçük çocuklar, hayvanlar
veya nesneleri her zaman tespit etme-
diğinden araç çevresindeki alanı her za-
man gözlemleyin.
● Bazı giysiler ve belli nesnelerin yüzeyi
park mesafe sisteminden ultrason sin-
yallerini yansıtmaz. Sistem bu nesneler
ve bu tip giysileri giyen kişileri tespit
edemez ya da yanlış tespit eder .
● Dış ses kaynakları park mesafesi yar-
dım sinyallerini etkileyebilir
. Bu durumda
belli koşullar altında insanlar ve nesne-
ler tespit edilmeyecektir. ÖNEMLİ
● Sensörler, römork çeki demirleri, ince
raylar, parmaklıklar , direkler

, ağaçlar ve
açık bagaj bölmeleri, vs gibi nesneleri
tespit edemeyebilir. Bunun sonucunda
aracınız hasar görebilir.
● Park mesafesi uyarı sistemi, bir enge-
lin varlığını tespit etse ve uyarsa da en-
gel, çok yüksek veya alçaksa sensörlerin
ölçüm açısından kaybolabilir ve sistem
artık göstermeyecektir. Dolayısıyla sizi
bu nesnelerle ilgili uyarmayacaktır. Park
sensörü sisteminin uyarılarının görmez- den gelinmesi araçta önemli hasara ne-
den olabilir.
● Örneğin park ederken tampon sensör-
leri hasar görebilir veya yanlış ayarlana-
bilir.
● Sistemin düzgün çalışması için, tam-
pon sensörleri her zaman temiz olmalı,
üzerinde buz ve kar bulunmamalı ve
üzerleri açık olmalıdır.
● Sensörleri yüksek basınçlı veya buhar-
lı temizleme ekipmanıyla temizlerken 10
cm'den (4 inç) az olmayacak bir mesafe-
den kısa süreli püskürtün. Not
Akustik kaynaklar, park sensörü siste-
minde hatalı uyarılara yol açabilir, ör-
neğin engebeli asfalt, taş parkeler veya
diğer araçların sesi. Park mesafesi uyarı sistemi*
Şek. 209
Orta konsolun ayrıntılı görünümü:
park mesafesi uyarı sistemini açma ve ka-
pama düğmesi Şek. 210
Ön tampondaki park sensörü sis-
tem sensörleri Park mesafesi uyarı sistemi park etme sıra-
sında sürücüye destek olur. Araç engele »
215
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
yaklaşıyorsa fasılalı bir sesli uyarı gönderi-
lir. Mesafe ne kadar kısalırsa tonlar arasın-
daki aralıklar o kadar kısalacaktır. Araç en-
gele çok yakınsa sesli uyarı sabit hale gelir
.
park mesafesi uyarı sistemini açma ve
kapama
● Kontak açıkken  düğmesine
››› Şek.
209 basın.
● Otomatik açma: geri vitesi seçin.
● Otomatik kapama:

15 km/sa'dan (9 m/sa)
hızlı sürüşte.
İşlev açıldığında düğme yanar.
Park mesafesi uyarı sisteminde dikkate
dilecek hususlar
● Park mesafesi uyarı sistemi bazen engel
olarak sensörlerdeki suyu kaydeder.
● Mesafe değişmezse uyarı sinyali birkaç
saniye sonra daha düşük sesle çalacaktır.
Sürekli sinyal çalarsa ses sabit kalacaktır.
● Araç engelden uzaklaştığında bip sesi
otomatik olarak kapanır. Engele tekrar yak-
laşırken bip sesi otomatik olarak tekrar açı-
lacaktır

.
● Elektronik park freni devreye alınırsa ve-
ya vites kolu P

konumuna ayarlanırsa hiç-
bir sesli uyarı verilmeyecektir.
● Teknik servisiniz uyarı sinyallerinin sesini
ayarlayabilir. Not
Park mesafesi uyarı sistemi arızalıysa ilk
açılışında sabit bir sesli uyarı gönderile-
cektir ve düğme yanıp sönecektir.
Düğmeyi kullanarak park mesafesi uyarı
sistemini kapatın ve sistemi kontrol ettir-
mek için olabildiğince kısa sürede aracı
yetkili bir servise götürün.. Optik park sistemi* (OPS)
Şek. 211
Ekran OPS göstergesi: A çarpma
bölgesinde bir engel tespit edildi; B seg-
manda bir engel tespit edildi; C aracın ar-
kasında kaydedilen bölge. Şek. 212
Ekran OPS göstergesi: A seg-
manda bir engel tespit edildi B aracın
önünde kısıtlı alan. Optik park sistemi Park mesafesi uyarı sis-
temi
››› Sayfa

215 ve park destek sistemi-
nin bir aksesuarıdır ››› Sayfa 217.
Aracın ön ve arkasındaki sensörler tarafın-
daki sensörler tarafından kaydedilen alan
fabrikada takılan radyo veya navigasyon
sistemi ekranında görüntülenir. Tüm engel-
lerin araca göre konumları gösterilir ››› .
FonksiyonGerekli işlemler
Göstergenin
açılması:Park mesafesi uyarı sistemini
››› Sayfa 215 veya park destek
sistemini ››› Sayfa 217 açın. OPS,
otomatik olarak açılır.
Göstergenin
manuel olarak
kapatılması:Fabrikada takılı radyo veya navi-
gasyon sistemindeki alan seçme
düğmesine basın
VEYA: ekrandaki
 veya RVC iş-
lev düğmesine kısa süre basın. 216

Sürücü destek sistemleriFonksiyonGerekli işlemler
Göstergenin
manuel olarak
kapatılması:Aracı yaklaşık 10-15 km/sa (6-9
m/sa) üzerinde öne doğru sürün.
Arka destekli araçlarda geri vitesi
seçin
››› Sayfa 221. Gösterge ka-
mera görüntüsüne geçer. İncelenen bölgeler
Engellerin tanındığı bölge aracın önünden
yaklaşık 120 cm uzaklıktadır ve
››› Şek.
212

B tarafından 60 cm'ye kadar uzaklık-
tadır. Aracın arkasında analiz edilen bölge
160 cm'ye kadar ve yanlarda ›
›

› Şek. 211
C yaklaşık 60 cm'ye kadar ulaşır.
Ekran göstergesi
Görüntü çeşitli segmanlarda denetlenen
alanları sunar. Araç engele daha yakın ha- reket ederken segman, görüntülenen araca
yakınlaşır ( ›
›

› Şek. 211 B ve
›››

Şek. 212
A ). Sondan bir önceki renk bölümünün ek-
randa belirmesi aracın çarpışma bölgesine
ulaştığı anlamına gelir. Aracı durdurun!
Araç ve engel
arasındaki mesa-
feSesli
uyarı
Ekranda
renkli olarak gösterilmiş-
tir: engel fark edildiğinde
segman rengi
Ön: yaklaşık 31 -
120 cm
Arkada: yaklaşık 31
-160 cm
Bip sesiSarı
Yaklaşık 0 – 30 cm
önde veya arkada a)Sürekli
sesKırmızı
a) Fabrikada takılan çekme braketi olan araçlarda, sürekli
ses daha fazla mesafede başlar.
Çekme braketli
Fabrikada takılı çekme braketi ve elektrikle
bağlı römorklu araçların ekranında özel bir
görüntü bulunur. Bu durumda aracın arka-
sındaki mesafeler gösterilmez.
Park sensör sistemi sesinin açılması ve
kapatılması
Radyo veya navigasyon sistemi ekranında-
ki  düğmesi OPS uyarılarının sesini ka-
patabilir. Uyarıları tekrar açmak için
düğmeye tekrar kısa süre basın.
OPS kapatıldığında ve tekrar açıldığında
ses kapatma iptal edilir. Hata mesajları ka-
patılamaz. DİKKAT
Ekrana bakarken dikkatinizi trafikten
uzaklaştırmayın. Park Destek sistemi* (Park
Desteği)
Giriş Park Yardım sistemi park etmek için uygun
bir yer bulması, aracı paralel ve dikey park
yerlerine yerleştirmesi ve paralel park yer-
lerinden çıkması için sürücüye yardım eder.
Park Y
ardım sistemi, sistem özellikleriyle
sınırlıdır ve sürücünün özellikle dikkatli ol-
masını gerektirir ›

›› .
Park sensörü sistemi, aracın park edilmesi-
ne yardımcı olan Park Yardım sisteminin bir parçasıdır .
Optik park sistemli (OPS) araçlar için radyo
navigasyon sistemleri araca göre engellerin
konumunu - sistem sınırları dahilinde - gös-
teren araç arkasındaki ve önündeki tespit
edilen alanları gösterir

.
Fabrikada takılan çekme braketi römorka
elektrikli bağlanmışsa park yardımı sistemi
açılamaz. »
217
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik
