Seat Alhambra 2017 Betriebsanleitung (in German)

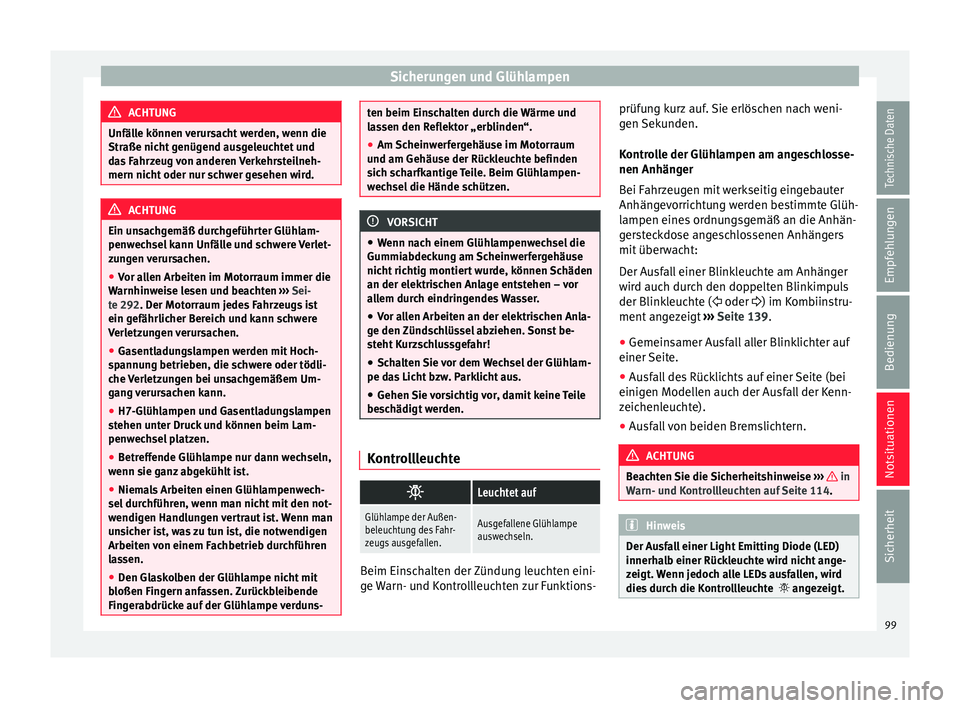

Sicherungen und Glühlampen
ACHTUNG
Unfälle können verursacht werden, wenn die
Straße nic ht
genügend ausgeleuchtet und
das Fahrzeug von anderen Verkehrsteilneh-
mern nicht oder nur schwer gesehen wird. ACHTUNG
Ein unsachgemäß durchgeführter Glühlam-
penw ec

hsel kann Unfälle und schwere Verlet-
zungen verursachen.
● Vor allen Arbeiten im Motorraum immer die
Warnhinw
eise lesen und beachten ››› Sei-
te 292. Der Motorraum jedes Fahrzeugs ist
ein gefährlicher Bereich und kann schwere
Verletzungen verursachen.
● Gasentladungslampen werden mit Hoch-
spannu
ng betrieben, die schwere oder tödli-
che Verletzungen bei unsachgemäßem Um-
gang verursachen kann.
● H7-Glühlampen und Gasentladungslampen
stehen u
nter Druck und können beim Lam-
penwechsel platzen.
● Betreffende Glühlampe nur dann wechseln,
wenn sie g
anz abgekühlt ist.
● Niemals Arbeiten einen Glühlampenwech-
sel durc
hführen, wenn man nicht mit den not-
wendigen Handlungen vertraut ist. Wenn man
unsicher ist, was zu tun ist, die notwendigen
Arbeiten von einem Fachbetrieb durchführen
lassen.
● Den Glaskolben der Glühlampe nicht mit
bloßen Fing
ern anfassen. Zurückbleibende
Fingerabdrücke auf der Glühlampe verduns- ten beim Einschalten durch die Wärme und
la
s

sen den Reflektor „erblinden“.
● Am Scheinwerfergehäuse im Motorraum
und am Gehäuse der Rüc
kleuchte befinden
sich scharfkantige Teile. Beim Glühlampen-
wechsel die Hände schützen. VORSICHT
● Wenn n ac

h einem Glühlampenwechsel die
Gummiabdeckung am Scheinwerfergehäuse
nicht richtig montiert wurde, können Schäden
an der elektrischen Anlage entstehen – vor
allem durch eindringendes Wasser.
● Vor allen Arbeiten an der elektrischen Anla-
ge den Zünd
schlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus.
● Gehen Sie vorsichtig vor, damit keine Teile
besc
hädigt werden. Kontrollleuchte

Leuchtet auf
Glühlampe der Außen-
beleuchtung des Fahr-
zeugs ausgefallen.Ausgefallene Glühlampe
auswechseln.
Beim Einschalten der Zündung leuchten eini-
g
e
W

arn- und Kontrollleuchten zur Funktions- prüfung kurz auf. Sie erlöschen nach weni-
gen Sek

unden.
Kontrolle der Glühlampen am angeschlosse-
nen Anhänger
Bei Fahrzeugen mit werkseitig eingebauter
Anhängevorrichtung werden bestimmte Glüh-
lampen eines ordnungsgemäß an die Anhän-
gersteckdose angeschlossenen Anhängers
mit überwacht:
Der Ausfall einer Blinkleuchte am Anhänger
wird auch durch den doppelten Blinkimpuls
der Blinkleuchte ( oder ) im Kombiinstru-
ment angezeigt ››› Seite 139.
● Gemeinsamer Ausfall aller Blinklichter auf
einer Seite.
● Au

sfall des Rücklichts auf einer Seite (bei
einigen Modell
en auch der Ausfall der Kenn-
zeichenleuchte).
● Ausfall von beiden Bremslichtern. ACHTUNG
Beachten Sie die Sicherheitshinweise ›››
in
Warn- u nd K
ontrollleuchten auf Seite 114. Hinweis
Der Ausfall einer Light Emitting Diode (LED)
innerha l

b einer Rückleuchte wird nicht ange-
zeigt. Wenn jedoch alle LEDs ausfallen, wird
dies durch die Kontrollleuchte  angezeigt. 99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

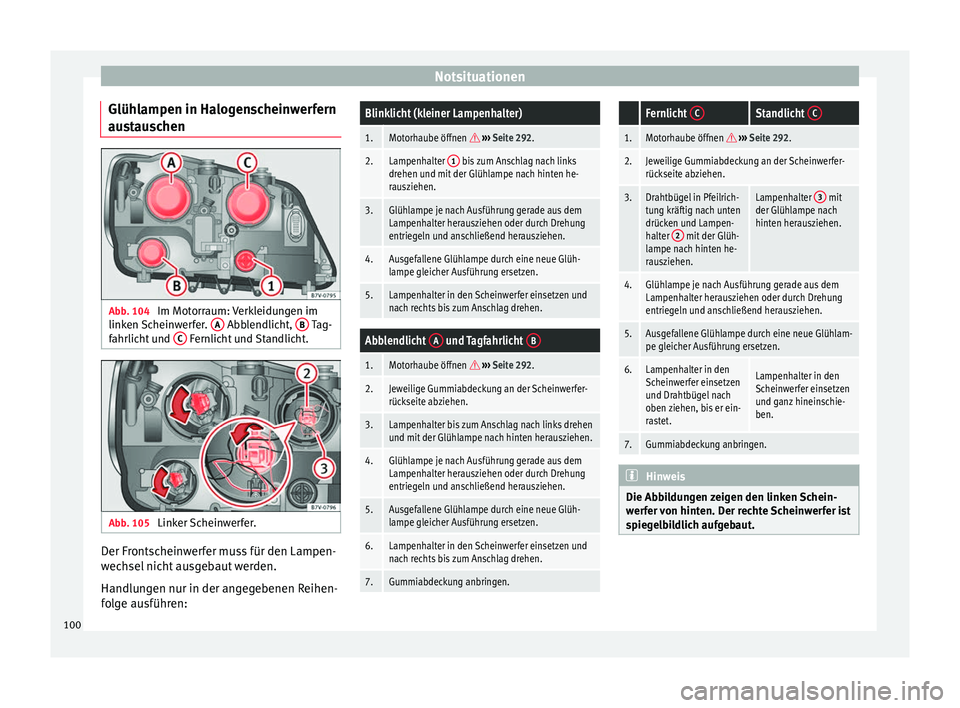

Glühlampen in Halogenscheinwerfern
au s
t
auschen Abb. 104
Im Motorraum: Verkleidungen im
link en
Sc

heinwerfer. A Abblendlicht,
B Tag-
f ahrlic
ht
und C Fernlicht und Standlicht.
Abb. 105
Linker Scheinwerfer. Der Frontscheinwerfer muss für den Lampen-
w
ec
hsel

nicht ausgebaut werden.
Handlungen nur in der angegebenen Reihen-
folge ausführen:
Blinklicht (kleiner Lampenhalter)
1.Motorhaube öffnen  ››› Seite 292.
2.Lampenhalter 1 bis zum Anschlag nach links
drehen und mit der Glühlampe nach hinten he-
rausziehen.
3.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung
entriegeln und anschließend herausziehen.
4.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
5.Lampenhalter in den Scheinwerfer einsetzen und
nach rechts bis zum Anschlag drehen.
Abblendlicht A und Tagfahrlicht B
1.Motorhaube öffnen 
››› Seite 292.
2.Jeweilige Gummiabdeckung an der Scheinwerfer-
rückseite abziehen.
3.Lampenhalter bis zum Anschlag nach links drehen
und mit der Glühlampe nach hinten herausziehen.
4.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung
entriegeln und anschließend herausziehen.
5.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
6.Lampenhalter in den Scheinwerfer einsetzen und
nach rechts bis zum Anschlag drehen.
7.Gummiabdeckung anbringen.
Fernlicht CStandlicht C
1.Motorhaube öffnen 
››› Seite 292.
2.Jeweilige Gummiabdeckung an der Scheinwerfer-
rückseite abziehen.
3.Drahtbügel in Pfeilrich-
tung kräftig nach unten
drücken und Lampen-
halter 2
mit der Glüh-
lampe nach hinten he-
rausziehen.
Lampenhalter 3 mit
der Glühlampe nach
hinten herausziehen.
4.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung
entriegeln und anschließend herausziehen.
5.Ausgefallene Glühlampe durch eine neue Glühlam-
pe gleicher Ausführung ersetzen.
6.Lampenhalter in den
Scheinwerfer einsetzen
und Drahtbügel nach
oben ziehen, bis er ein-
rastet.Lampenhalter in den
Scheinwerfer einsetzen
und ganz hineinschie-
ben.
7.Gummiabdeckung anbringen. Hinweis
Die Abbildungen zeigen den linken Schein-
wer f

er von hinten. Der rechte Scheinwerfer ist
spiegelbildlich aufgebaut. 100

Sicherungen und Glühlampen

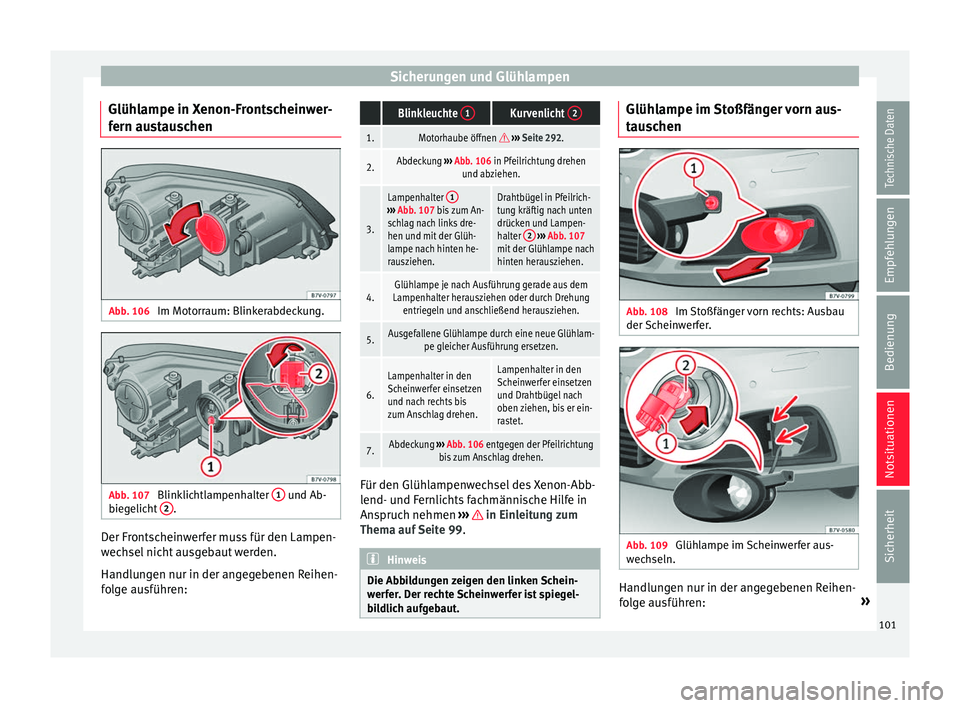

Glühlampe in Xenon-Frontscheinwer-
f ern au
s
tauschen Abb. 106
Im Motorraum: Blinkerabdeckung. Abb. 107
Blinklichtlampenhalter 1 und Ab-
b ie g

elicht 2 .
Der Frontscheinwerfer muss für den Lampen-
w
ec
hsel

nicht ausgebaut werden.
Handlungen nur in der angegebenen Reihen-
folge ausführen:
Blinkleuchte 1Kurvenlicht 2
1.Motorhaube öffnen 
››› Seite 292.
2.Abdeckung ››› Abb. 106 in Pfeilrichtung drehen
und abziehen.
3.
Lampenhalter 1›››
Abb. 107 bis zum An-
schlag nach links dre-
hen und mit der Glüh-
lampe nach hinten he-
rausziehen.Drahtbügel in Pfeilrich-
tung kräftig nach unten
drücken und Lampen-
halter 2

››› Abb. 107
mit der Glühlampe nach
hinten herausziehen.
4.Glühlampe je nach Ausführung gerade aus dem
Lampenhalter herausziehen oder durch Drehung entriegeln und anschließend herausziehen.
5.Ausgefallene Glühlampe durch eine neue Glühlam- pe gleicher Ausführung ersetzen.
6.
Lampenhalter in den
Scheinwerfer einsetzen
und nach rechts bis
zum Anschlag drehen.Lampenhalter in den
Scheinwerfer einsetzen
und Drahtbügel nach
oben ziehen, bis er ein-
rastet.
7.Abdeckung ››› Abb. 106 entgegen der Pfeilrichtung
bis zum Anschlag drehen. Für den Glühlampenwechsel des Xenon-Abb-
l
end- u
nd F

ernlichts fachmännische Hilfe in
Anspruch nehmen ››› in Einleitung zum
Them a auf


Seite 99. Hinweis
Die Abbildungen zeigen den linken Schein-
wer f

er. Der rechte Scheinwerfer ist spiegel-
bildlich aufgebaut. Glühlampe im Stoßfänger vorn aus-
t
au
s

chen Abb. 108
Im Stoßfänger vorn rechts: Ausbau
der Sc
hein

werfer. Abb. 109
Glühlampe im Scheinwerfer aus-
w ec hseln. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen: »
101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

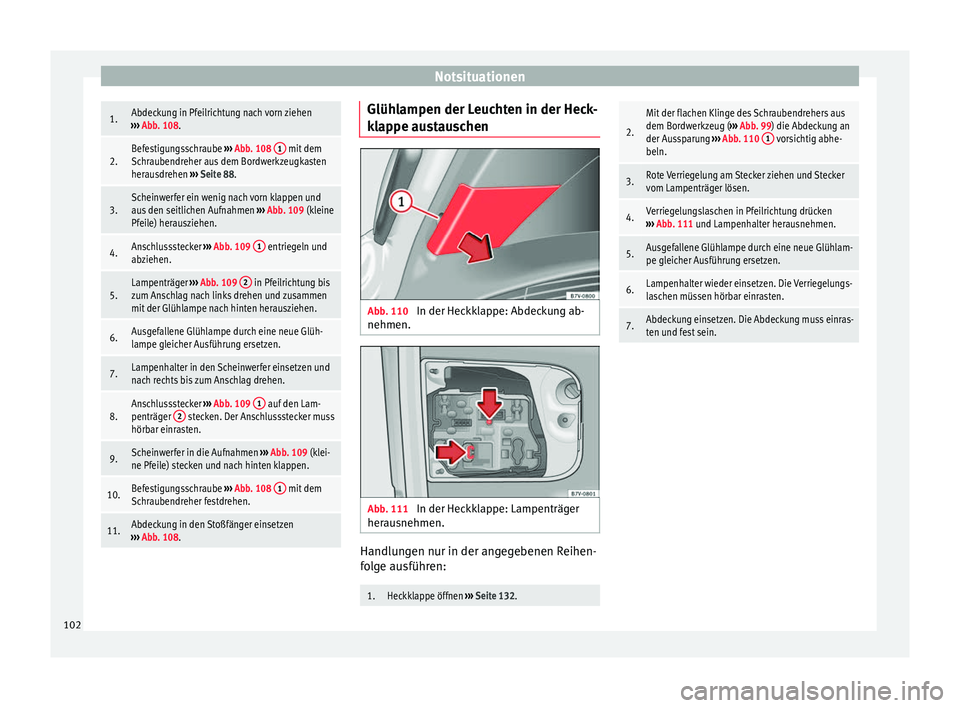

Notsituationen1.Abdeckung in Pfeilrichtung nach vorn ziehen
››› Abb. 108.
2.Befestigungsschraube ››› Abb. 108 1 mit dem
Schraubendreher aus dem Bordwerkzeugkasten
herausdrehen ››› Seite 88.
3.Scheinwerfer ein wenig nach vorn klappen und
aus den seitlichen Aufnahmen ››› Abb. 109 (kleine
Pfeile) herausziehen.
4.Anschlussstecker ››› Abb. 109 1 entriegeln und
abziehen.
5.Lampenträger ››› Abb. 109 2 in Pfeilrichtung bis
zum Anschlag nach links drehen und zusammen
mit der Glühlampe nach hinten herausziehen.
6.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
7.Lampenhalter in den Scheinwerfer einsetzen und
nach rechts bis zum Anschlag drehen.
8.Anschlussstecker ››› Abb. 109 1 auf den Lam-
penträger 2 stecken. Der Anschlussstecker muss
hörbar einrasten.
9.Scheinwerfer in die Aufnahmen ››› Abb. 109 (klei-
ne Pfeile) stecken und nach hinten klappen.
10.Befestigungsschraube ››› Abb. 108 1 mit dem
Schraubendreher festdrehen.
11.Abdeckung in den Stoßfänger einsetzen
››› Abb. 108. Glühlampen der Leuchten in der Heck-
k
l
ap

pe austauschen Abb. 110
In der Heckklappe: Abdeckung ab-
nehmen. Abb. 111
In der Heckklappe: Lampenträger
her au
s

nehmen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen:
1.Heckklappe öffnen ››› Seite 132.
2.
Mit der flachen Klinge des Schraubendrehers aus
dem Bordwerkzeug ( ››› Abb. 99) die Abdeckung an
der Aussparung ››› Abb. 110 1
vorsichtig abhe-
beln.
3.Rote Verriegelung am Stecker ziehen und Stecker
vom Lampenträger lösen.
4.Verriegelungslaschen in Pfeilrichtung drücken
››› Abb. 111 und Lampenhalter herausnehmen.
5.Ausgefallene Glühlampe durch eine neue Glühlam-
pe gleicher Ausführung ersetzen.
6.Lampenhalter wieder einsetzen. Die Verriegelungs-
laschen müssen hörbar einrasten.
7.Abdeckung einsetzen. Die Abdeckung muss einras-
ten und fest sein. 102

Sicherungen und Glühlampen

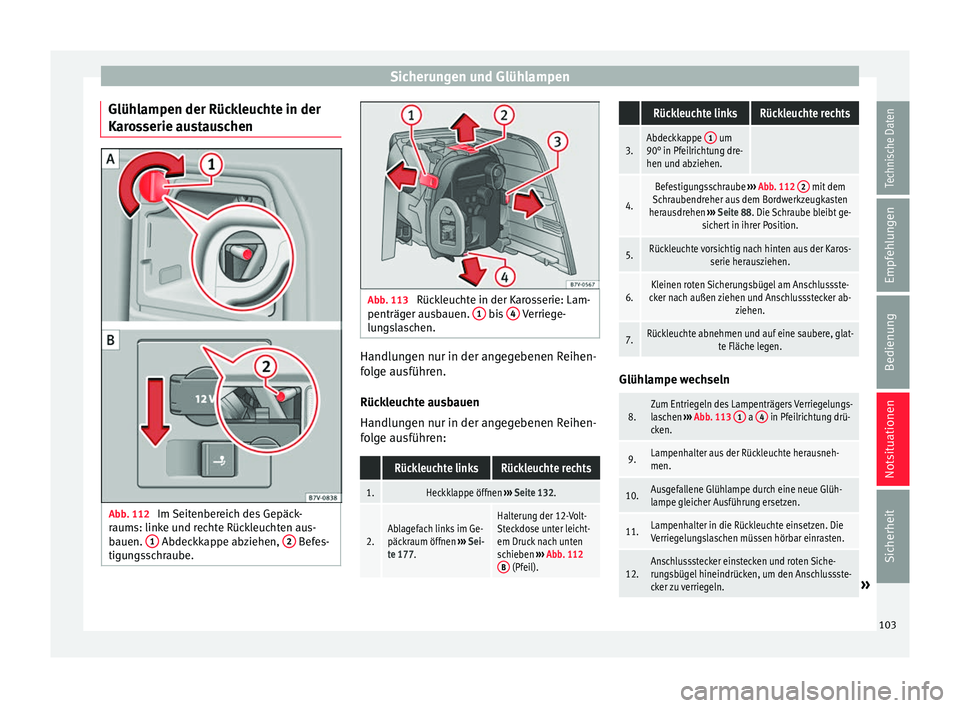

Glühlampen der Rückleuchte in der
K ar
o
sserie austauschen Abb. 112
Im Seitenbereich des Gepäck-
r aums: link
e u

nd rechte Rückleuchten aus-
bauen. 1 Abdeckkappe abziehen,
2 Befes-
tigu n
g

sschraube. Abb. 113
Rückleuchte in der Karosserie: Lam-
penträg er au
s

bauen. 1 bis
4 Verriege-
lu n
g
slaschen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen.
Rückleuchte ausbauen
Handlungen nur in der angegebenen Reihen-
folge ausführen:
Rückleuchte linksRückleuchte rechts
1.Heckklappe öffnen ››› Seite 132.
2.Ablagefach links im Ge-
päckraum öffnen ››› Sei-
te 177.Halterung der 12-Volt-
Steckdose unter leicht-
em Druck nach unten
schieben ››› Abb. 112
B
(Pfeil).
Rückleuchte linksRückleuchte rechts
3.Abdeckkappe 1 um
90° in Pfeilrichtung dre-
hen und abziehen.
4.
Befestigungsschraube ››› Abb. 112 2 mit dem
Schraubendreher aus dem Bordwerkzeugkasten
herausdrehen ››› Seite 88. Die Schraube bleibt ge-
sichert in ihrer Position.
5.Rückleuchte vorsichtig nach hinten aus der Karos- serie herausziehen.
6.Kleinen roten Sicherungsbügel am Anschlussste-
cker nach außen ziehen und Anschlussstecker ab- ziehen.
7.Rückleuchte abnehmen und auf eine saubere, glat-te Fläche legen. Glühlampe wechseln
8.Zum Entriegeln des Lampenträgers Verriegelungs-
laschen
››› Abb. 113 1 a 4 in Pfeilrichtung drü-
cken.
9.Lampenhalter aus der Rückleuchte herausneh-
men.
10.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
11.Lampenhalter in die Rückleuchte einsetzen. Die
Verriegelungslaschen müssen hörbar einrasten.
12.Anschlussstecker einstecken und roten Siche-
rungsbügel hineindrücken, um den Anschlussste-
cker zu verriegeln.
» 103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

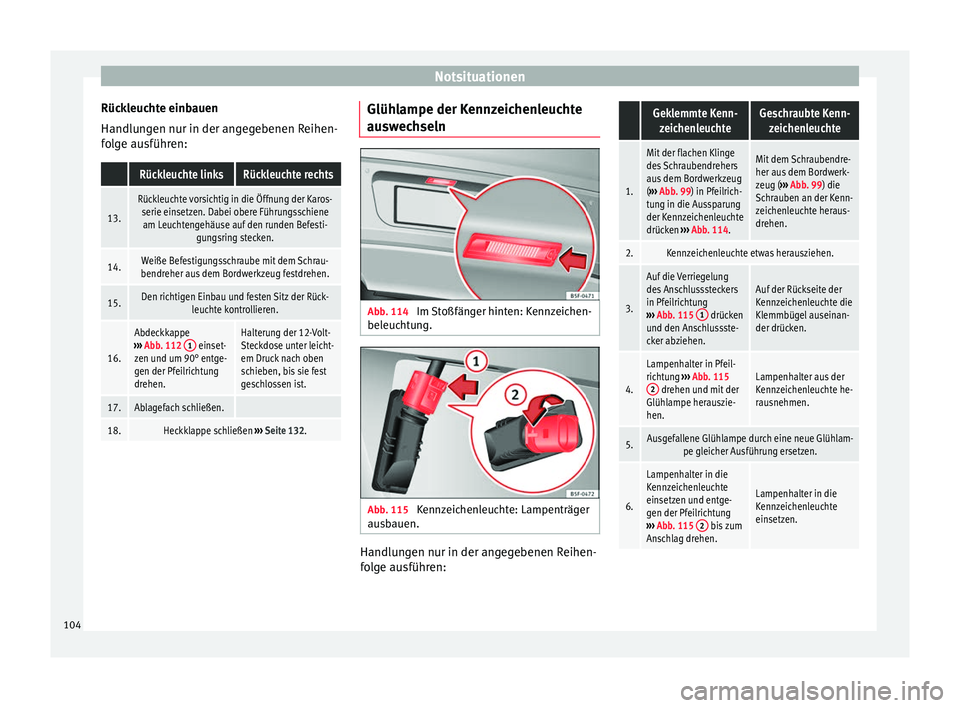

Rückleuchte einbauen
Handlu n
g
en nur in der angegebenen Reihen-
folge ausführen:
Rückleuchte linksRückleuchte rechts
13.
Rückleuchte vorsichtig in die Öffnung der Karos- serie einsetzen. Dabei obere Führungsschieneam Leuchtengehäuse auf den runden Befesti- gungsring stecken.
14.Weiße Befestigungsschraube mit dem Schrau-
bendreher aus dem Bordwerkzeug festdrehen.
15.Den richtigen Einbau und festen Sitz der Rück- leuchte kontrollieren.
16.
Abdeckkappe
››› Abb. 112 1 einset-
zen und um 90° entge-
gen der Pfeilrichtung
drehen.Halterung der 12-Volt-
Steckdose unter leicht-
em Druck nach oben
schieben, bis sie fest
geschlossen ist.
17.Ablagefach schließen.
18.Heckklappe schließen ››› Seite 132. Glühlampe der Kennzeichenleuchte
au
sw
ec

hseln Abb. 114
Im Stoßfänger hinten: Kennzeichen-
bel euc
ht

ung. Abb. 115
Kennzeichenleuchte: Lampenträger
au s
b

auen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen:
Geklemmte Kenn-zeichenleuchteGeschraubte Kenn- zeichenleuchte
1.
Mit der flachen Klinge
des Schraubendrehers
aus dem Bordwerkzeug
(››› Abb. 99) in Pfeilrich-
tung in die Aussparung
der Kennzeichenleuchte
drücken ››› Abb. 114.Mit dem Schraubendre-
her aus dem Bordwerk-
zeug ( ››› Abb. 99) die
Schrauben an der Kenn-
zeichenleuchte heraus-
drehen.
2.Kennzeichenleuchte etwas herausziehen.
3.
Auf die Verriegelung
des Anschlusssteckers
in Pfeilrichtung
››› Abb. 115 1
drücken
und den Anschlussste-
cker abziehen.
Auf der Rückseite der
Kennzeichenleuchte die
Klemmbügel auseinan-
der drücken.
4.
Lampenhalter in Pfeil-
richtung ››› Abb. 115
2
drehen und mit der
Glühlampe herauszie-
hen.Lampenhalter aus der
Kennzeichenleuchte he-
rausnehmen.
5.Ausgefallene Glühlampe durch eine neue Glühlam- pe gleicher Ausführung ersetzen.
6.
Lampenhalter in die
Kennzeichenleuchte
einsetzen und entge-
gen der Pfeilrichtung
››› Abb. 115 2
bis zum
Anschlag drehen.
Lampenhalter in die
Kennzeichenleuchte
einsetzen. 104

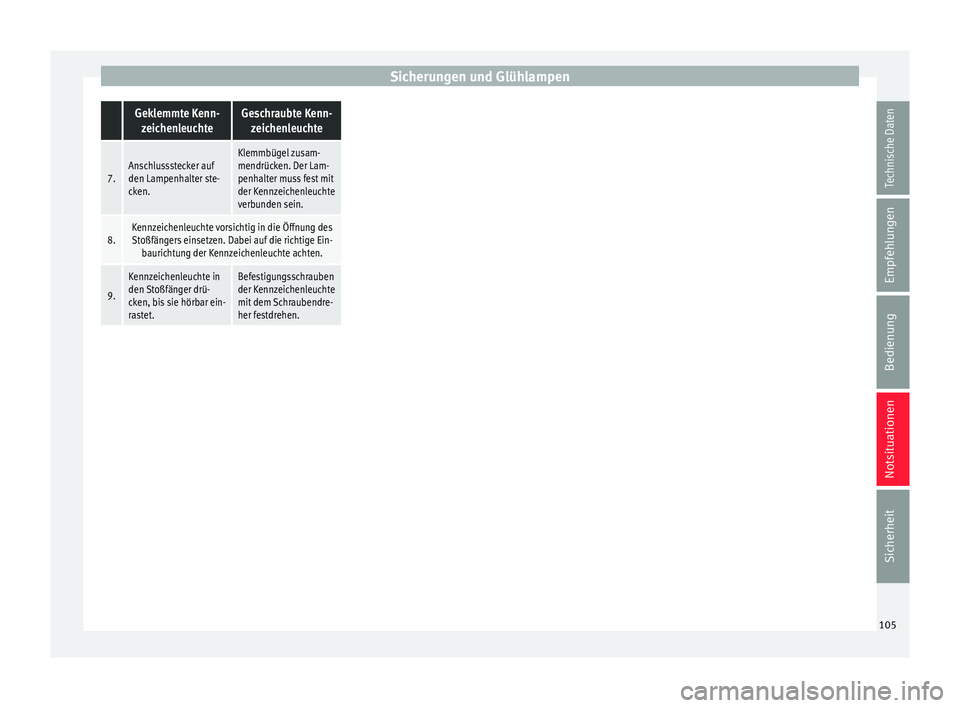

Sicherungen und Glühlampen Geklemmte Kenn-
zeichenleuchteGeschraubte Kenn- zeichenleuchte
7.Anschlussstecker auf
den Lampenhalter ste-
cken.Klemmbügel zusam-
mendrücken. Der Lam-
penhalter muss fest mit
der Kennzeichenleuchte
verbunden sein.
8.Kennzeichenleuchte vorsichtig in die Öffnung desStoßfängers einsetzen. Dabei auf die richtige Ein- baurichtung der Kennzeichenleuchte achten.
9.
Kennzeichenleuchte in
den Stoßfänger drü-
cken, bis sie hörbar ein-
rastet.Befestigungsschrauben
der Kennzeichenleuchte
mit dem Schraubendre-
her festdrehen. 105
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Abb. 116
Instrumententafel.106

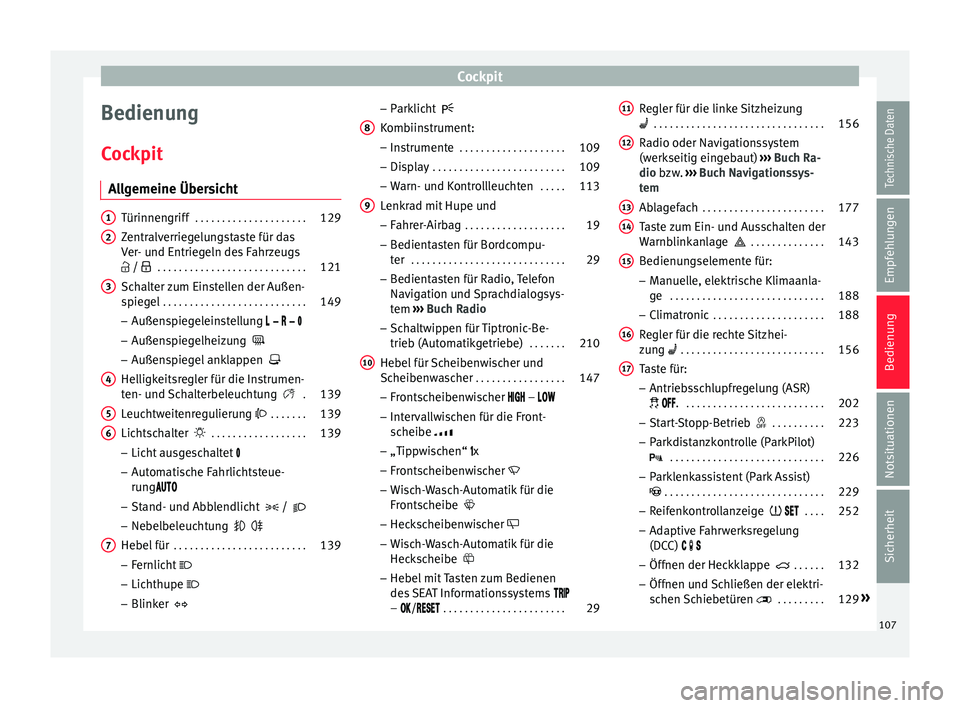

Cockpit
Bedienung
C oc
kpit
A
llgemeine Übersicht Türinnengriff
. . . . . . . . . . . . . . . . . . . . . 129
Zentralverriegelungstaste für das
Ver - u

nd Entriegeln des Fahrzeugs
 /  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Schalter zum Einstellen der Außen-
spie g

el . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
– Außens pie

geleinstellung     
– Außenspiegelheizung 
– Außenspiegel anklappen 
Helligkeitsregler für die Instrumen-
ten- und Schalterbeleuchtung  .139
Leuchtweitenregulierung  . . . . . . .139
Lichtschalter  . . . . . . . . . . . . . . . . . . 139
– Licht au
sgeschaltet 
– Automatische Fahrlichtsteue-
rung
– Stand- und Abblendlicht  / 
– Nebelbeleuchtung  
Hebel für . . . . . . . . . . . . . . . . . . . . . . . . . 139
– Fernlic
ht 
– Lichthupe 
– Blinker 
1 2
3
4
5
6
7 –
Park
lic

ht 
Kombiinstrument: – Instrumente . . . . . . . . . . . . . . . . . . . . 109
– Disp
lay . . . . . . . . . . . . . . . . . . . . . . . . . 109
– Warn- und K
ontrollleuchten . . . . .113
Lenkrad mit Hupe und
– Fahrer

-Airbag . . . . . . . . . . . . . . . . . . . 19
– Bedienta
sten für Bordcompu-
ter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
– Bedienta
sten für Radio, Telefon
Navigation und Sprachdialogsys-
tem ››› Buch Radio
– Schaltwippen für Tiptronic-Be-
trieb (Automatikgetriebe) . . . . . . .210
Hebel für Scheibenwischer und
Scheibenw
ascher . . . . . . . . . . . . . . . . . 147
– Fronts c

heibenwischer  – 
– Intervallwischen für die Front-
scheibe 
– „Tippwischen“  x
– Frontscheibenwischer 
– Wisch-Wasch-Automatik für die
Frontscheibe 
– Heckscheibenwischer 
– Wisch-Wasch-Automatik für die
Heckscheibe 
– Hebel mit Tasten zum Bedienen
des SEAT Informationssystems 
– / . . . . . . . . . . . . . . . . . . . . . . . 29
8
9
10 Regler für die linke Sitzheizung

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Radio oder Navigationssystem
(w erk
seitig ein

gebaut) ››› Buch Ra-
dio bzw. ››› Buch Navigationssys-
tem
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . 177
Taste zum Ein- und Ausschalten der
Warnblink
anlage  . . . . . . . . . . . . . . 143
Bedienungselemente für:
– Manuell

e, elektrische Klimaanla-
ge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
– Clim atr

onic . . . . . . . . . . . . . . . . . . . . . 188
Regler für die rechte Sitzhei-
zu n

g  . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Taste für:
– Antriebs

schlupfregelung (ASR)
 . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
– Star t

-Stopp-Betrieb  . . . . . . . . . .223
– Parkdi
stanzkontrolle (ParkPilot)
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
– Parkl
enkassistent (Park Assist)
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
– Reifenk
ontrollanzeige   . . . .252
– Adaptive F
ahrwerksregelung
(DCC)   
– Öffnen der Heckklappe  . . . . . .132
– Öffnen und
Schließen der elektri-
schen Schiebetüren  . . . . . . . . . 129»
11 12
13
14
15
16
17
107
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

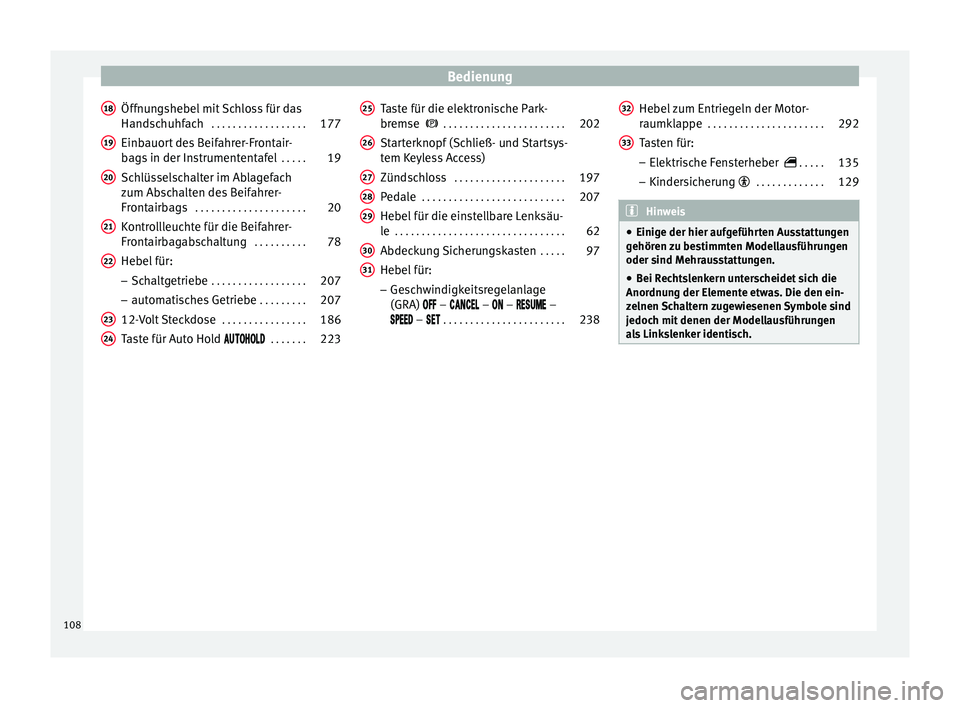

Öffnungshebel mit Schloss für das
Hand s
c
huhfach . . . . . . . . . . . . . . . . . . 177
Einbauort des Beifahrer-Frontair-
bags
in der Instrumententafel . . . . .19
Schlüsselschalter im Ablagefach
zum Abs
chalten des Beifahrer-
Frontairbags . . . . . . . . . . . . . . . . . . . . . 20
Kontrollleuchte für die Beifahrer-
Frontairb
agabschaltung . . . . . . . . . .78
Hebel für:
– Schalt

getriebe . . . . . . . . . . . . . . . . . . 207
– autom ati

sches Getriebe . . . . . . . . .207
12-Volt Steckdose . . . . . . . . . . . . . . . . 186
Taste für Auto Hold   . . . . . . . 223
18 19
20
21
22
23
24 Taste für die elektronische Park-
br
emse
 . . . . . . . . . . . . . . . . . . . . . . . 202
St

arterknopf (Schließ- und Startsys-
tem Keyl
ess Access)
Zündschloss . . . . . . . . . . . . . . . . . . . . . 197
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Hebel für die einstellbare Lenksäu-
le . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Abdeck

ung Sicherungskasten . . . . .97
Hebel für:
– Gesc

hwindigkeitsregelanlage
(GRA)  –  –  –  –
 –  . . . . . . . . . . . . . . . . . . . . . . . 238
25 26
27
28
29
30
31 Hebel zum Entriegeln der Motor-
r
aumk
l

appe . . . . . . . . . . . . . . . . . . . . . . 292
Tasten für:
– Elektris

che Fensterheber  . . . . .135
– Kindersic
herung  . . . . . . . . . . . . . 129 Hinweis
● Einige der hier auf g

eführten Ausstattungen
gehören zu bestimmten Modellausführungen
oder sind Mehrausstattungen.
● Bei Rechtslenkern unterscheidet sich die
Anordnun
g der Elemente etwas. Die den ein-
zelnen Schaltern zugewiesenen Symbole sind
jedoch mit denen der Modellausführungen
als Linkslenker identisch. 32
33
108
