Die Sicherheitsgurte
weiterbewegen, mit der sich das Fahrzeug
v or dem Aufpr
al
l bewegt hat! Dieses Beispiel
gilt nicht nur für Frontalunfälle, sondern für
alle Arten von Unfällen und Kollisionen.
Schon bei geringen Aufprallgeschwindigkei-
ten werden am Körper Kräfte wirksam, die
nicht mehr mit den Händen kompensiert wer-
den können. Bei einem Frontalunfall werden
nicht angegurtete Insassen nach vorn ge-
schleudert und schlagen unkontrolliert auf
Teile im Fahrzeuginnenraum, wie z. B. Lenk-
rad, Instrumententafel, Frontscheibe auf
››› Abb. 84.
Auch für Insassen auf den Rücksitzen ist es
wichtig, sich richtig anzugurten, da sie sonst
bei einem Unfall unkontrolliert durch den
Fahrzeuginnenraum geschleudert würden.
Ein nicht angegurteter Mitfahrer auf dem
Rücksitz gefährdet also nicht nur sich, son-
dern auch den vorne sitzenden Fahrer
und/oder Beifahrer ››› Abb. 85.
Umgang mit den Sicherheitsgurten Verdrehter Sicherheitsgurt
W
enn s
ic
h der Sicherheitsgurt nur schwer
aus der Gurtführung herausziehen lässt, hat
sich möglicherweise der Sicherheitsgurt
durch ein zu schnelles Zurückführen beim
Gurtablegen innerhalb der Seitenverkleidung
verdreht: ●
Sicherheitsgurt
an der Schlosszunge lang-
sam und vorsichtig vollständig herausziehen.
● Verdrehung im Sicherheitsgurt entfernen
und Gurt
langsam von Hand zurückführen.
Wenn sich die Verdrehung im Sicherheitsgurt
nicht beseitigen lässt, Sicherheitsgurt trotz-
dem anlegen. Die Verdrehung darf sich dann
nicht in einem Gurtbereich befinden, der di-
rekt am Körper anliegt! Unverzüglich einen
Fachbetrieb aufsuchen, um die Verdrehung
beseitigen zu lassen. ACHTUNG
Unsachgemäßer Umgang mit den Sicher-
heitsgur t
en erhöht das Risiko von schweren
oder tödlichen Verletzungen.
● Regelmäßig die Sicherheitsgurte und dazu-
gehörende
Teile auf einwandfreien Zustand
prüfen.
● Sicherheitsgurt immer sauber halten.
● Gurtband nicht einklemmen, beschädigen
oder an sch
arfen Kanten scheuern lassen.
● Gurtschloss und Einführtrichter für die
Schlo
sszunge immer frei von Fremdkörpern
und Flüssigkeiten halten. Richtige Einstellung der Sicher-
heit
sgur
t
e

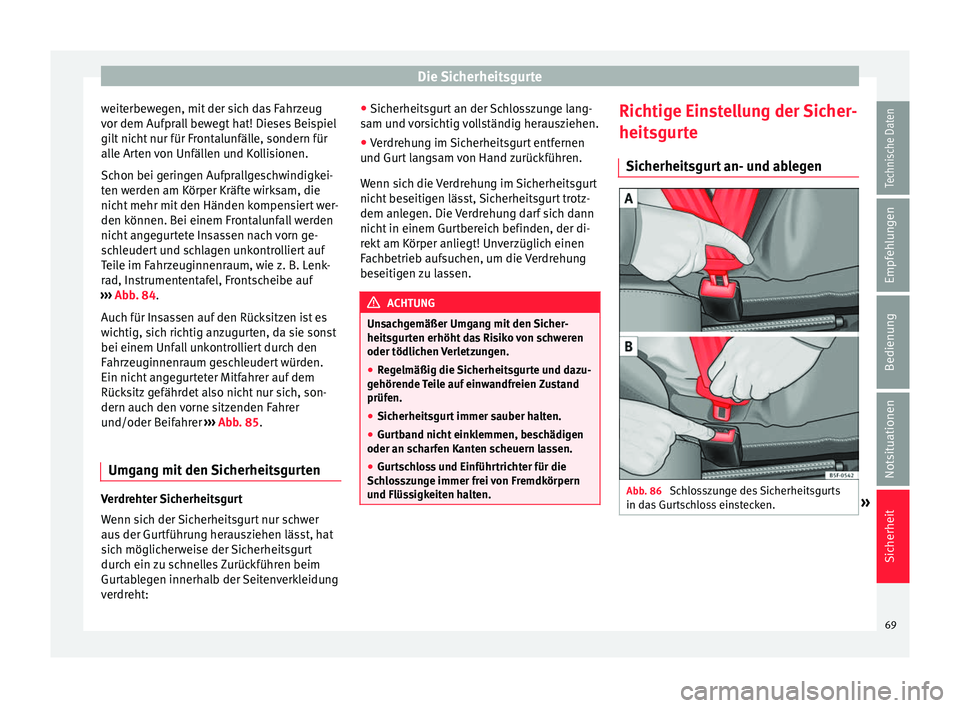

Sicherheitsgurt an- und ablegen Abb. 86
Schlosszunge des Sicherheitsgurts
in d a
s
Gurtschloss einstecken. » 69
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 72 of 348
Sicherheit

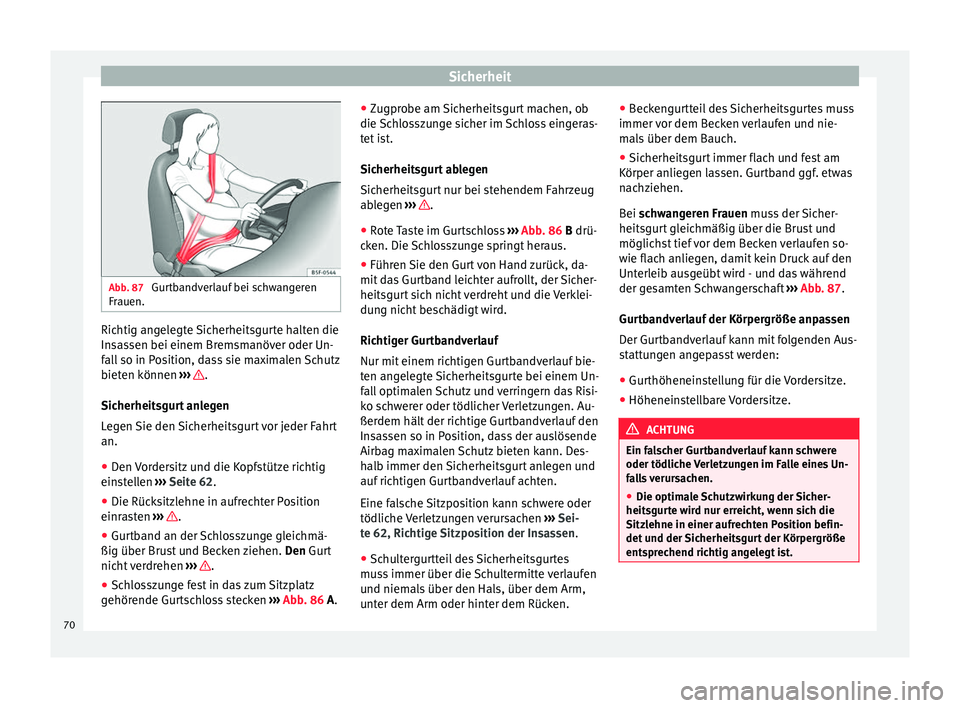

Abb. 87
Gurtbandverlauf bei schwangeren
Fr auen. Richtig angelegte Sicherheitsgurte halten die
In
s
a
ssen bei einem Bremsmanöver oder Un-
fall so in Position, dass sie maximalen Schutz
bieten können ››› .
Sic herheit
sgur
t anlegen
Legen Sie den Sicherheitsgurt vor jeder Fahrt
an.
● Den Vordersitz und die Kopfstütze richtig
einst
ellen ›››
Seite 62.
● Die Rücksitzlehne in aufrechter Position
einras
ten ››› .
● Gurtband an der Schlosszunge gleichmä-
ßig über Bru s
t
und Becken ziehen. Den Gurt
nicht verdrehen ››› .
● Schlosszunge fest in das zum Sitzplatz
g ehör
ende Gur
tschloss stecken ›››
Abb. 86 A. ●
Zugpro
be am Sicherheitsgurt machen, ob
die Schlosszunge sicher im Schloss eingeras-
tet ist.
Sicherheitsgurt ablegen
Sicherheitsgurt nur bei stehendem Fahrzeug
ablegen ››› .
● Rote Taste im Gurtschloss ››
›
Abb. 86 B drü-
cken. Die Schlosszunge springt heraus.
● Führen Sie den Gurt von Hand zurück, da-
mit da
s Gurtband leichter aufrollt, der Sicher-
heitsgurt sich nicht verdreht und die Verklei-
dung nicht beschädigt wird.
Richtiger Gurtbandverlauf
Nur mit einem richtigen Gurtbandverlauf bie-
ten angelegte Sicherheitsgurte bei einem Un-
fall optimalen Schutz und verringern das Risi-
ko schwerer oder tödlicher Verletzungen. Au-
ßerdem hält der richtige Gurtbandverlauf den
Insassen so in Position, dass der auslösende
Airbag maximalen Schutz bieten kann. Des-
halb immer den Sicherheitsgurt anlegen und
auf richtigen Gurtbandverlauf achten.
Eine falsche Sitzposition kann schwere oder
tödliche Verletzungen verursachen ››› Sei-
te 62, Richtige Sitzposition der Insassen .
● Schultergurtteil des Sicherheitsgurtes
muss
immer über die Schultermitte verlaufen
und niemals über den Hals, über dem Arm,
unter dem Arm oder hinter dem Rücken. ●
Beck
engurtteil des Sicherheitsgurtes muss
immer vor dem Becken verlaufen und nie-
mals über dem Bauch.
● Sicherheitsgurt immer flach und fest am
Körper anlie
gen lassen. Gurtband ggf. etwas
nachziehen.
Bei schwangeren Frauen muss der Sicher-
heitsgurt gleichmäßig über die Brust und
möglichst tief vor dem Becken verlaufen so-
wie flach anliegen, damit kein Druck auf den
Unterleib ausgeübt wird - und das während
der gesamten Schwangerschaft ››› Abb. 87.
Gurtbandverlauf der Körpergröße anpassen
Der Gurtbandverlauf kann mit folgenden Aus-
stattungen angepasst werden:
● Gurthöheneinstellung für die Vordersitze.
● Höheneinstellbare Vordersitze. ACHTUNG
Ein falscher Gurtbandverlauf kann schwere
oder tödliche V
erletzungen im Falle eines Un-
falls verursachen.
● Die optimale Schutzwirkung der Sicher-
heitsgurt
e wird nur erreicht, wenn sich die
Sitzlehne in einer aufrechten Position befin-
det und der Sicherheitsgurt der Körpergröße
entsprechend richtig angelegt ist. 70
Page 73 of 348
Die Sicherheitsgurte
●
Das Ab
legen des Sicherheitsgurts während
der Fahrt kann bei einem Unfall oder Brems-
manöver zu schweren oder tödlichen Verlet-
zungen führen!
● Der Sicherheitsgurt selbst oder ein loser
Sicherheitsgur
t kann schwere Verletzungen
verursachen, wenn sich der Sicherheitsgurt
von harten Körperteilen in Richtung der
Weichteile (z.B. Bauch) verschiebt.
● Das Schultergurtteil des Sicherheitsgurts
muss
über die Schultermitte und niemals un-
ter dem Arm oder über den Hals verlaufen.
● Der Sicherheitsgurt muss flach und fest am
Oberkörper an
liegen.
● Das Beckengurtteil des Sicherheitsgurts
muss
vor dem Becken verlaufen und niemals
über dem Bauch. Der Sicherheitsgurt muss
flach und fest am Becken anliegen. Gurtband
ggf. etwas nachziehen.
● Bei schwangeren Frauen muss das Becken-
gurttei
l des Sicherheitsgurt möglichst tief vor
dem Becken verlaufen und um den Bauch he-
rum „flach anliegen“ ››› Abb. 87.
● Gurtband beim Tragen nicht verdrehen.
● Den Sicherheitsgurt nach korrekter Einstel-
lung nic
ht mit der Hand vom Körper abhalten.
● Gurtband nicht über feste oder zerbrechli-
che Geg
enstände führen, z. B. Brille, Kugel-
schreiber oder Schlüssel.
● Gurtbandverlauf niemals durch Gurtband-
klammern, Ha
lteösen oder Ähnliches verän-
dern. Hinweis
Personen, die aufgrund ihrer körperlichen Ge-
ge benheit
en den optimalen Gurtbandverlauf
nicht erreichen können, sollten sich bei ei-
nem Fachbetrieb über mögliche Sonderein-
bauten informieren, um die optimale Schutz-
wirkung des Sicherheitsgurts und der Air-
bags zu erlangen. SEAT empfiehlt den Besuch

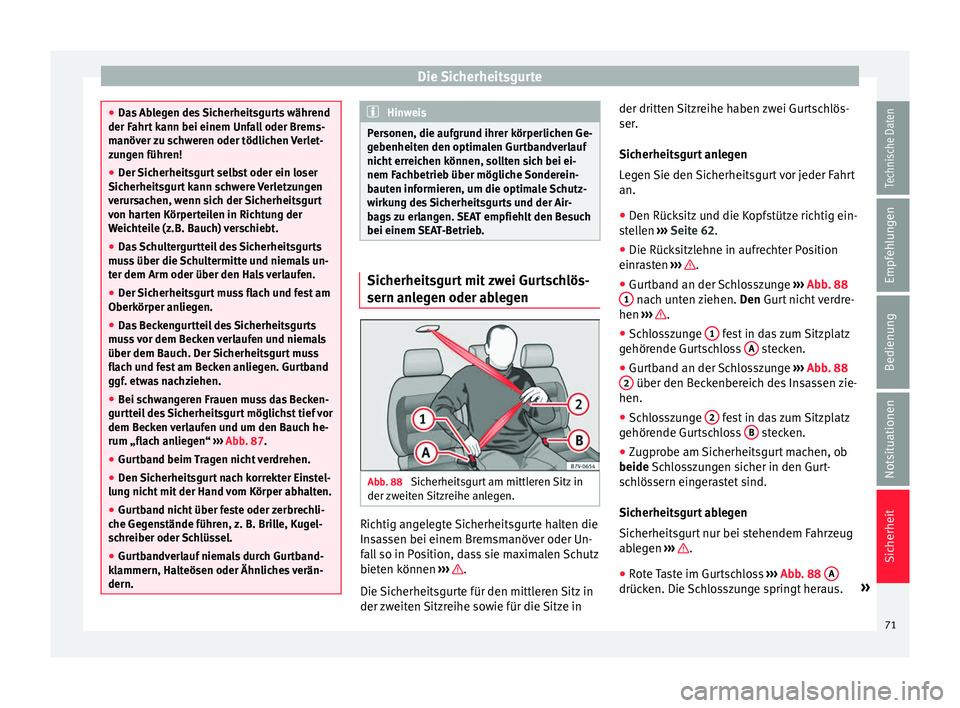

bei einem SEAT-Betrieb. Sicherheitsgurt mit zwei Gurtschlös-
sern anl
e
gen oder ablegen Abb. 88
Sicherheitsgurt am mittleren Sitz in
der zweit
en Sitzreihe anlegen. Richtig angelegte Sicherheitsgurte halten die
In
s
a
ssen bei einem Bremsmanöver oder Un-
fall so in Position, dass sie maximalen Schutz
bieten können ››› .
Die Sic
herheitsgur
te für den mittleren Sitz in
der zweiten Sitzreihe sowie für die Sitze in der dritten Sitzreihe haben zwei Gurtschlös-
ser.
Sicherheit
sgurt anlegen
Legen Sie den Sicherheitsgurt vor jeder Fahrt
an.
● Den Rücksitz und die Kopfstütze richtig ein-
stel
len ››› Seite 62.
● Die Rücksitzlehne in aufrechter Position
einras
ten ››› .
● Gurtband an der Schlosszunge ››
›
Abb. 88
1 nach unten ziehen.
Den
Gur t nicht verdre-
hen ››› .
● Schlosszunge 1 fest in das zum Sitzplatz
g ehör
ende Gur
tschloss A stecken.
● Gurtband an der Schlosszunge ››
›
Abb. 88
2 über den Beckenbereich des Insassen zie-
hen.
● Schlosszunge 2 fest in das zum Sitzplatz
g ehör
ende Gur
tschloss B stecken.
● Zugprobe am Sicherheitsgurt machen, ob
beide Sc h
lo
sszungen sicher in den Gurt-
schlössern eingerastet sind.
Sicherheitsgurt ablegen
Sicherheitsgurt nur bei stehendem Fahrzeug
ablegen ››› .
● Rote Taste im Gurtschloss ››
›
Abb. 88 A drücken. Die Schlosszunge springt heraus.
»
71
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 74 of 348
Sicherheit
● Rot
e
Taste im Gurtschloss ››› Abb. 88 B drücken. Die Schlosszunge springt heraus.
●
Führen Sie den Gurt von Hand zurück, da-
mit d
a
s Gurtband leichter aufrollt, der Sicher-
heitsgurt sich nicht verdreht und die Verklei-
dung nicht beschädigt wird. ACHTUNG
Ein falscher Gurtbandverlauf kann schwere
oder tödliche V
erletzungen im Falle eines Un-
falls verursachen.
● Die optimale Schutzwirkung der Sicher-
heitsgurt
e wird nur erreicht, wenn sich die
Sitzlehne in einer aufrechten Position befin-
det und der Sicherheitsgurt der Körpergröße
entsprechend richtig angelegt ist.
● Das Ablegen des Sicherheitsgurts während
der Fahrt
kann bei einem Unfall oder Brems-
manöver zu schweren oder tödlichen Verlet-
zungen führen! Hinweis
Eine Prinzipdarstellung zum Anlegen des Si-
cherheit sgur
ts mit zwei Gurtschlössern be-
findet sich auf dem jeweiligen Sicherheits-

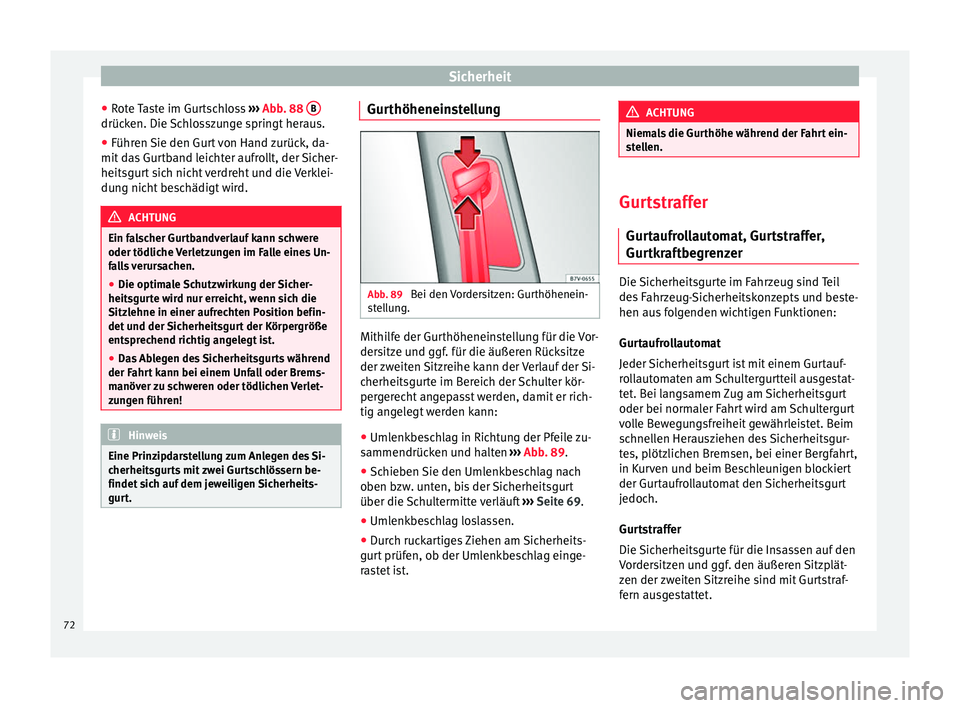

gurt. Gurthöheneinstellung
Abb. 89
Bei den Vordersitzen: Gurthöhenein-
s t
el
lung. Mithilfe der Gurthöheneinstellung für die Vor-
der
s
itz
e und ggf. für die äußeren Rücksitze
der zweiten Sitzreihe kann der Verlauf der Si-
cherheitsgurte im Bereich der Schulter kör-
pergerecht angepasst werden, damit er rich-
tig angelegt werden kann:
● Umlenkbeschlag in Richtung der Pfeile zu-
sammendrück
en und halten ››› Abb. 89.
● Schieben Sie den Umlenkbeschlag nach
oben bzw
. unten, bis der Sicherheitsgurt
über die Schultermitte verläuft ››› Seite 69.
● Umlenkbeschlag loslassen.
● Durch ruckartiges Ziehen am Sicherheits-
gurt prüf
en, ob der Umlenkbeschlag einge-
rastet ist. ACHTUNG
Niemals die Gurthöhe während der Fahrt ein-
st el
len. Gurtstraffer
Gurt aufr
ollautomat, Gurtstraffer,
Gurtkraftbegrenzer Die Sicherheitsgurte im Fahrzeug sind Teil
des
F
ahrzeug-Sicherheitskonzepts und beste-
hen aus folgenden wichtigen Funktionen:
Gurtaufrollautomat
Jeder Sicherheitsgurt ist mit einem Gurtauf-
rollautomaten am Schultergurtteil ausgestat-
tet. Bei langsamem Zug am Sicherheitsgurt
oder bei normaler Fahrt wird am Schultergurt
volle Bewegungsfreiheit gewährleistet. Beim
schnellen Herausziehen des Sicherheitsgur-
tes, plötzlichen Bremsen, bei einer Bergfahrt,
in Kurven und beim Beschleunigen blockiert
der Gurtaufrollautomat den Sicherheitsgurt
jedoch.

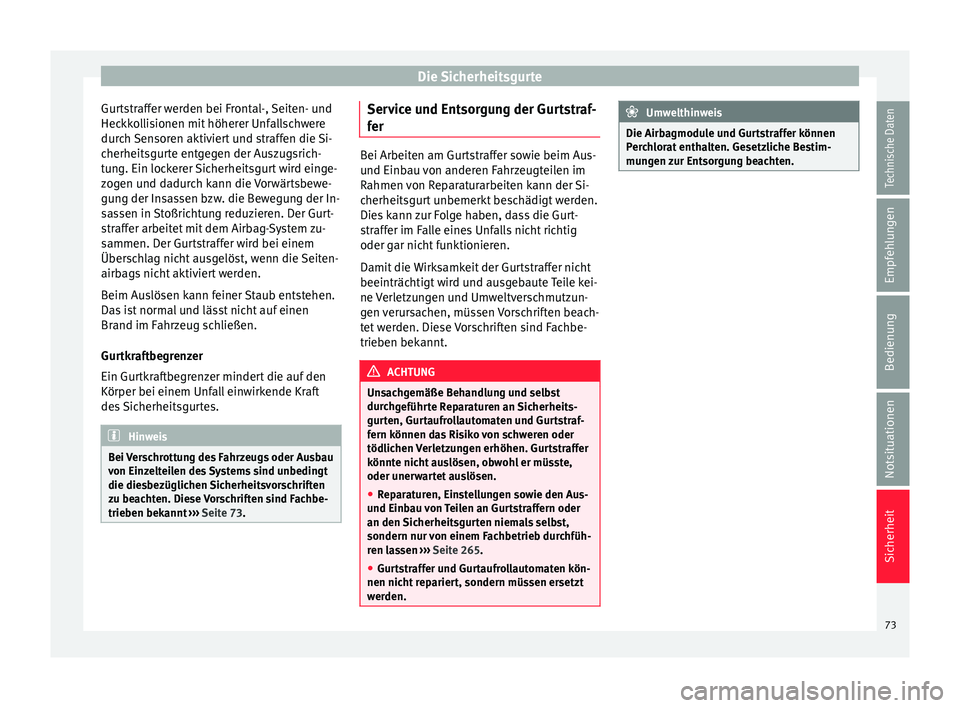

Gurtstraffer
Die Sicherheitsgurte für die Insassen auf den
Vordersitzen und ggf. den äußeren Sitzplät-
zen der zweiten Sitzreihe sind mit Gurtstraf-
fern ausgestattet.
72
Page 75 of 348
Die Sicherheitsgurte
Gurtstraffer werden bei Frontal-, Seiten- und
Hec kk
o
llisionen mit höherer Unfallschwere
durch Sensoren aktiviert und straffen die Si-
cherheitsgurte entgegen der Auszugsrich-
tung. Ein lockerer Sicherheitsgurt wird einge-
zogen und dadurch kann die Vorwärtsbewe-
gung der Insassen bzw. die Bewegung der In-
sassen in Stoßrichtung reduzieren. Der Gurt-
straffer arbeitet mit dem Airbag-System zu-
sammen. Der Gurtstraffer wird bei einem
Überschlag nicht ausgelöst, wenn die Seiten-
airbags nicht aktiviert werden.
Beim Auslösen kann feiner Staub entstehen.
Das ist normal und lässt nicht auf einen
Brand im Fahrzeug schließen.
Gurtkraftbegrenzer
Ein Gurtkraftbegrenzer mindert die auf den
Körper bei einem Unfall einwirkende Kraft
des Sicherheitsgurtes. Hinweis
Bei Verschrottung des Fahrzeugs oder Ausbau
von Ein z
elteilen des Systems sind unbedingt
die diesbezüglichen Sicherheitsvorschriften
zu beachten. Diese Vorschriften sind Fachbe-
trieben bekannt ››› Seite 73. Service und Entsorgung der Gurtstraf-
f
er Bei Arbeiten am Gurtstraffer sowie beim Aus-
und Einb
au
von anderen Fahrzeugteilen im
Rahmen von Reparaturarbeiten kann der Si-
cherheitsgurt unbemerkt beschädigt werden.
Dies kann zur Folge haben, dass die Gurt-
straffer im Falle eines Unfalls nicht richtig
oder gar nicht funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht
beeinträchtigt wird und ausgebaute Teile kei-
ne Verletzungen und Umweltverschmutzun-
gen verursachen, müssen Vorschriften beach-
tet werden. Diese Vorschriften sind Fachbe-
trieben bekannt. ACHTUNG
Unsachgemäße Behandlung und selbst
durc h
geführte Reparaturen an Sicherheits-
gurten, Gurtaufrollautomaten und Gurtstraf-
fern können das Risiko von schweren oder
tödlichen Verletzungen erhöhen. Gurtstraffer
könnte nicht auslösen, obwohl er müsste,
oder unerwartet auslösen.
● Reparaturen, Einstellungen sowie den Aus-
und Einbau
von Teilen an Gurtstraffern oder
an den Sicherheitsgurten niemals selbst,
sondern nur von einem Fachbetrieb durchfüh-
ren lassen ››› Seite 265.
● Gurtstraffer und Gurtaufrollautomaten kön-
nen nicht r
epariert, sondern müssen ersetzt
werden. Umwelthinweis
Die Airbagmodule und Gurtstraffer können
Per c
hlorat enthalten. Gesetzliche Bestim-
mungen zur Entsorgung beachten. 73
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 76 of 348
Sicherheit

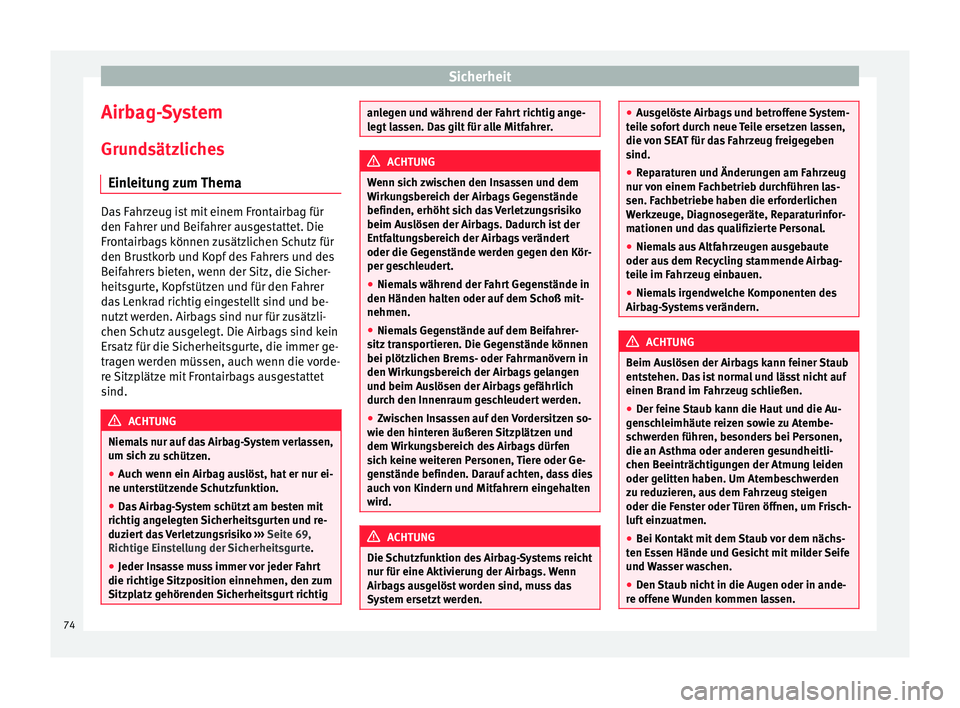

Airbag-System
Gru nd
sätz
liches
Einleitung zum Thema Das Fahrzeug ist mit einem Frontairbag für
den Fahr
er u
nd Beifahrer ausgestattet. Die
Frontairbags können zusätzlichen Schutz für
den Brustkorb und Kopf des Fahrers und des
Beifahrers bieten, wenn der Sitz, die Sicher-
heitsgurte, Kopfstützen und für den Fahrer
das Lenkrad richtig eingestellt sind und be-
nutzt werden. Airbags sind nur für zusätzli-
chen Schutz ausgelegt. Die Airbags sind kein
Ersatz für die Sicherheitsgurte, die immer ge-
tragen werden müssen, auch wenn die vorde-
re Sitzplätze mit Frontairbags ausgestattet
sind. ACHTUNG
Niemals nur auf das Airbag-System verlassen,
um sic h
zu schützen.
● Auch wenn ein Airbag auslöst, hat er nur ei-
ne unter
stützende Schutzfunktion.
● Das Airbag-System schützt am besten mit
richtig ang
elegten Sicherheitsgurten und re-
duziert das Verletzungsrisiko ››› Seite 69,
Richtige Einstellung der Sicherheitsgurte .
● Jeder Insasse muss immer vor jeder Fahrt
die richtige
Sitzposition einnehmen, den zum
Sitzplatz gehörenden Sicherheitsgurt richtig anlegen und während der Fahrt richtig ange-
le
g
t lassen. Das gilt für alle Mitfahrer. ACHTUNG
Wenn sich zwischen den Insassen und dem
W irk u
ngsbereich der Airbags Gegenstände
befinden, erhöht sich das Verletzungsrisiko
beim Auslösen der Airbags. Dadurch ist der
Entfaltungsbereich der Airbags verändert
oder die Gegenstände werden gegen den Kör-
per geschleudert.
● Niemals während der Fahrt Gegenstände in
den Händen halt
en oder auf dem Schoß mit-
nehmen.
● Niemals Gegenstände auf dem Beifahrer-
sitz tr
ansportieren. Die Gegenstände können
bei plötzlichen Brems- oder Fahrmanövern in
den Wirkungsbereich der Airbags gelangen
und beim Auslösen der Airbags gefährlich
durch den Innenraum geschleudert werden.
● Zwischen Insassen auf den Vordersitzen so-
wie den hinter
en äußeren Sitzplätzen und
dem Wirkungsbereich des Airbags dürfen
sich keine weiteren Personen, Tiere oder Ge-
genstände befinden. Darauf achten, dass dies
auch von Kindern und Mitfahrern eingehalten
wird. ACHTUNG
Die Schutzfunktion des Airbag-Systems reicht
nur für eine Aktivieru n
g der Airbags. Wenn
Airbags ausgelöst worden sind, muss das
System ersetzt werden. ●
Ausg elös
te Airbags und betroffene System-
teile sofort durch neue Teile ersetzen lassen,
die von SEAT für das Fahrzeug freigegeben
sind.
● Reparaturen und Änderungen am Fahrzeug
nur von einem F
achbetrieb durchführen las-
sen. Fachbetriebe haben die erforderlichen
Werkzeuge, Diagnosegeräte, Reparaturinfor-
mationen und das qualifizierte Personal.
● Niemals aus Altfahrzeugen ausgebaute
oder aus dem R
ecycling stammende Airbag-
teile im Fahrzeug einbauen.
● Niemals irgendwelche Komponenten des
Airbag-
Systems verändern. ACHTUNG
Beim Auslösen der Airbags kann feiner Staub
ents t
ehen. Das ist normal und lässt nicht auf
einen Brand im Fahrzeug schließen.
● Der feine Staub kann die Haut und die Au-
gens
chleimhäute reizen sowie zu Atembe-
schwerden führen, besonders bei Personen,
die an Asthma oder anderen gesundheitli-
chen Beeinträchtigungen der Atmung leiden
oder gelitten haben. Um Atembeschwerden
zu reduzieren, aus dem Fahrzeug steigen
oder die Fenster oder Türen öffnen, um Frisch-
luft einzuatmen.
● Bei Kontakt mit dem Staub vor dem nächs-
ten Es
sen Hände und Gesicht mit milder Seife
und Wasser waschen.
● Den Staub nicht in die Augen oder in ande-
re offene
Wunden kommen lassen.74
Page 77 of 348
Airbag-System
●

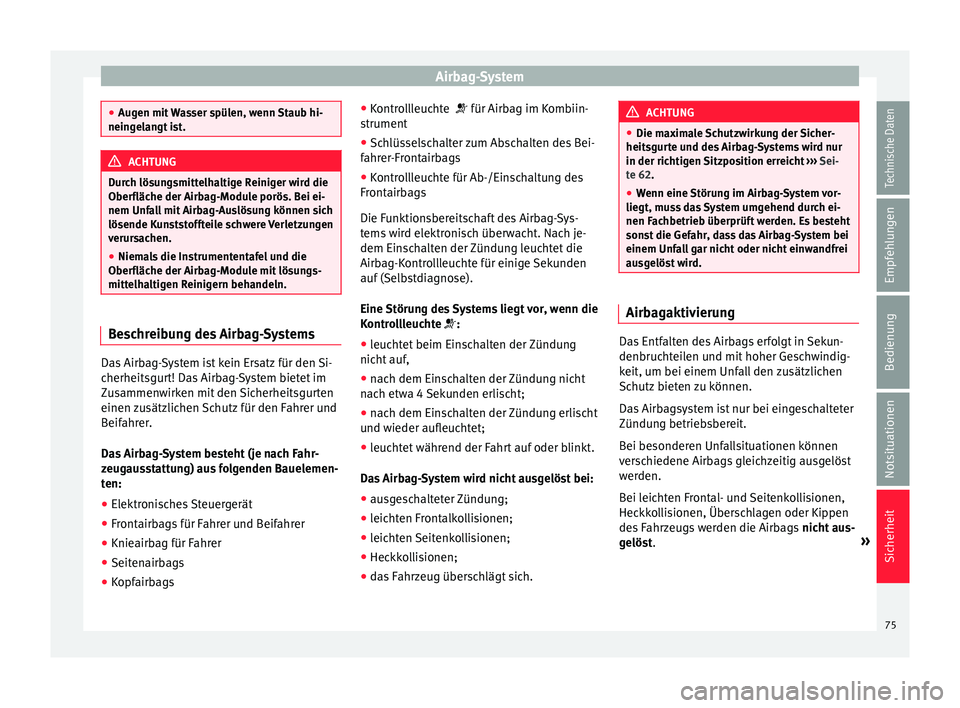

Augen mit
Wasser spülen, wenn Staub hi-
neingelangt ist. ACHTUNG
Durch lösungsmittelhaltige Reiniger wird die
O ber fläc
he der Airbag-Module porös. Bei ei-
nem Unfall mit Airbag-Auslösung können sich
lösende Kunststoffteile schwere Verletzungen
verursachen.
● Niemals die Instrumententafel und die
Oberfläc
he der Airbag-Module mit lösungs-
mittelhaltigen Reinigern behandeln. Beschreibung des Airbag-Systems
Das Airbag-System ist kein Ersatz für den Si-
c
herheitsgur
t! Da
s Airbag-System bietet im
Zusammenwirken mit den Sicherheitsgurten
einen zusätzlichen Schutz für den Fahrer und
Beifahrer.
Das Airbag-System besteht (je nach Fahr-
zeugausstattung) aus folgenden Bauelemen-
ten:
● Elektronisches Steuergerät
● Frontairbags für Fahrer und Beifahrer
● Knieairbag für Fahrer
● Seitenairbags
● Kopfairbags ●
Kontro
llleuchte für Airbag im Kombiin-
strument
● Schlüsselschalter zum Abschalten des Bei-
fahrer
-Frontairbags
● Kontrollleuchte für Ab-/Einschaltung des
Frontairb
ags
Die Funktionsbereitschaft des Airbag-Sys-
tems wird elektronisch überwacht. Nach je-
dem Einschalten der Zündung leuchtet die
Airbag-Kontrollleuchte für einige Sekunden
auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die
Kontrollleuchte :
● leuchtet beim Einschalten der Zündung
nicht auf
,
● nach dem Einschalten der Zündung nicht
nach etw
a 4 Sekunden erlischt;
● nach dem Einschalten der Zündung erlischt
und wieder aufl
euchtet;
● leuchtet während der Fahrt auf oder blinkt.
Das Airb
ag-System wird nicht ausgelöst bei:
● ausgeschalteter Zündung;
● leichten Frontalkollisionen;
● leichten Seitenkollisionen;
● Heckkollisionen;
● das Fahrzeug überschlägt sich. ACHTUNG
● Die max im
ale Schutzwirkung der Sicher-
heitsgurte und des Airbag-Systems wird nur
in der richtigen Sitzposition erreicht ››› Sei-
te 62.
● Wenn eine Störung im Airbag-System vor-
liegt, mu
ss das System umgehend durch ei-
nen Fachbetrieb überprüft werden. Es besteht
sonst die Gefahr, dass das Airbag-System bei
einem Unfall gar nicht oder nicht einwandfrei
ausgelöst wird. Airbagaktivierung
Das Entfalten des Airbags erfolgt in Sekun-
denbruc
ht
ei
len und mit hoher Geschwindig-
keit, um bei einem Unfall den zusätzlichen
Schutz bieten zu können.
Das Airbagsystem ist nur bei eingeschalteter
Zündung betriebsbereit.
Bei besonderen Unfallsituationen können
verschiedene Airbags gleichzeitig ausgelöst
werden.
Bei leichten Frontal- und Seitenkollisionen,
Heckkollisionen, Überschlagen oder Kippen
des Fahrzeugs werden die Airbags nicht aus-
gelöst. »
75
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 78 of 348
Sicherheit

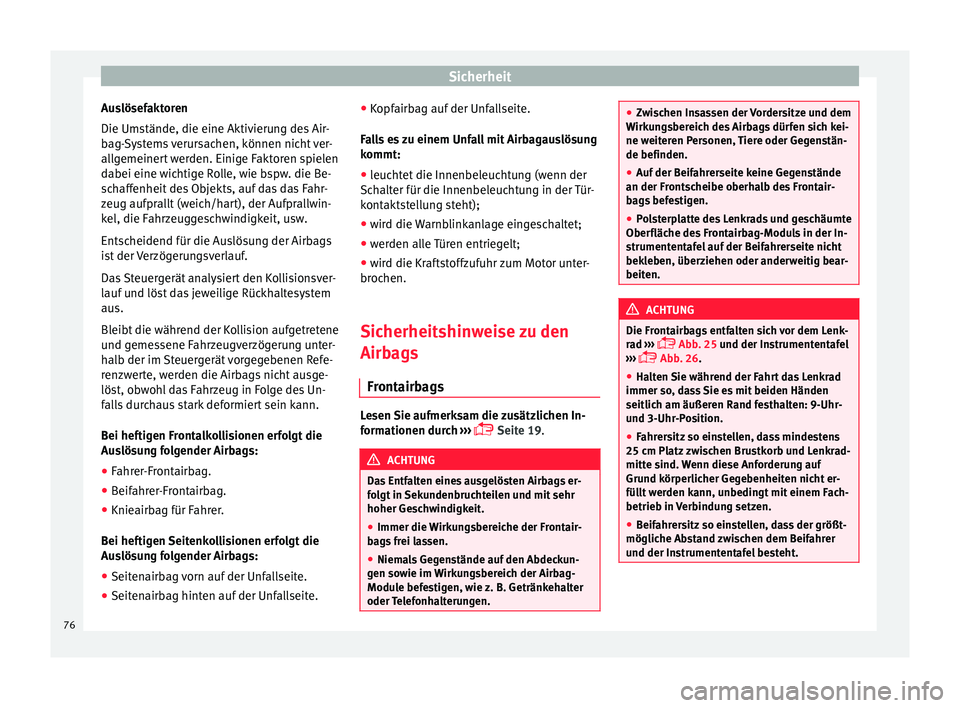

Auslösefaktoren
Die Ums tände, die eine Aktiv
ieru
ng des Air-
bag-Systems verursachen, können nicht ver-
allgemeinert werden. Einige Faktoren spielen
dabei eine wichtige Rolle, wie bspw. die Be-
schaffenheit des Objekts, auf das das Fahr-
zeug aufprallt (weich/hart), der Aufprallwin-
kel, die Fahrzeuggeschwindigkeit, usw.
Entscheidend für die Auslösung der Airbags
ist der Verzögerungsverlauf.
Das Steuergerät analysiert den Kollisionsver-
lauf und löst das jeweilige Rückhaltesystem
aus.
Bleibt die während der Kollision aufgetretene
und gemessene Fahrzeugverzögerung unter-
halb der im Steuergerät vorgegebenen Refe-
renzwerte, werden die Airbags nicht ausge-
löst, obwohl das Fahrzeug in Folge des Un-
falls durchaus stark deformiert sein kann.
Bei heftigen Frontalkollisionen erfolgt die
Auslösung folgender Airbags:
● Fahrer-Frontairbag.
● Beifahrer-Frontairbag.
● Knieairbag für Fahrer.
Bei heftig
en Seitenkollisionen erfolgt die
Auslösung folgender Airbags:
● Seitenairbag vorn auf der Unfallseite.
● Seitenairbag hinten auf der Unfallseite. ●
Kopfairb
ag auf der Unfallseite.
Falls es zu einem Unfall mit Airbagauslösung
kommt: ● leuchtet die Innenbeleuchtung (wenn der
Schalt
er für die Innenbeleuchtung in der Tür-
kontaktstellung steht);
● wird die Warnblinkanlage eingeschaltet;
● werden alle Türen entriegelt;
● wird die Kraftstoffzufuhr zum Motor unter-
brochen.
Sic
herheitshinweise zu den
Airbags
Fr
ontairbags Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 19. ACHTUNG
Das Entfalten eines ausgelösten Airbags er-
fo l
gt in Sekundenbruchteilen und mit sehr
hoher Geschwindigkeit.
● Immer die Wirkungsbereiche der Frontair-
bags
frei lassen.
● Niemals Gegenstände auf den Abdeckun-
gen sow
ie im Wirkungsbereich der Airbag-
Module befestigen, wie z. B. Getränkehalter
oder Telefonhalterungen. ●
Zw i
schen Insassen der Vordersitze und dem
Wirkungsbereich des Airbags dürfen sich kei-
ne weiteren Personen, Tiere oder Gegenstän-
de befinden.
● Auf der Beifahrerseite keine Gegenstände
an der Fronts
cheibe oberhalb des Frontair-
bags befestigen.
● Polsterplatte des Lenkrads und geschäumte
Oberfläc
he des Frontairbag-Moduls in der In-
strumententafel auf der Beifahrerseite nicht
bekleben, überziehen oder anderweitig bear-
beiten. ACHTUNG
Die Frontairbags entfalten sich vor dem Lenk-
ra d ›
›› Abb. 25 und der Instrumententafel
››› Abb. 26.
● Halten Sie während der Fahrt das Lenkrad
immer so, da
ss Sie es mit beiden Händen
seitlich am äußeren Rand festhalten: 9-Uhr-
und 3-Uhr-Position.
● Fahrersitz so einstellen, dass mindestens
25 cm Platz
zwischen Brustkorb und Lenkrad-
mitte sind. Wenn diese Anforderung auf
Grund körperlicher Gegebenheiten nicht er-
füllt werden kann, unbedingt mit einem Fach-
betrieb in Verbindung setzen.
● Beifahrersitz so einstellen, dass der größt-
mögliche Abs
tand zwischen dem Beifahrer
und der Instrumententafel besteht. 76
Page 79 of 348

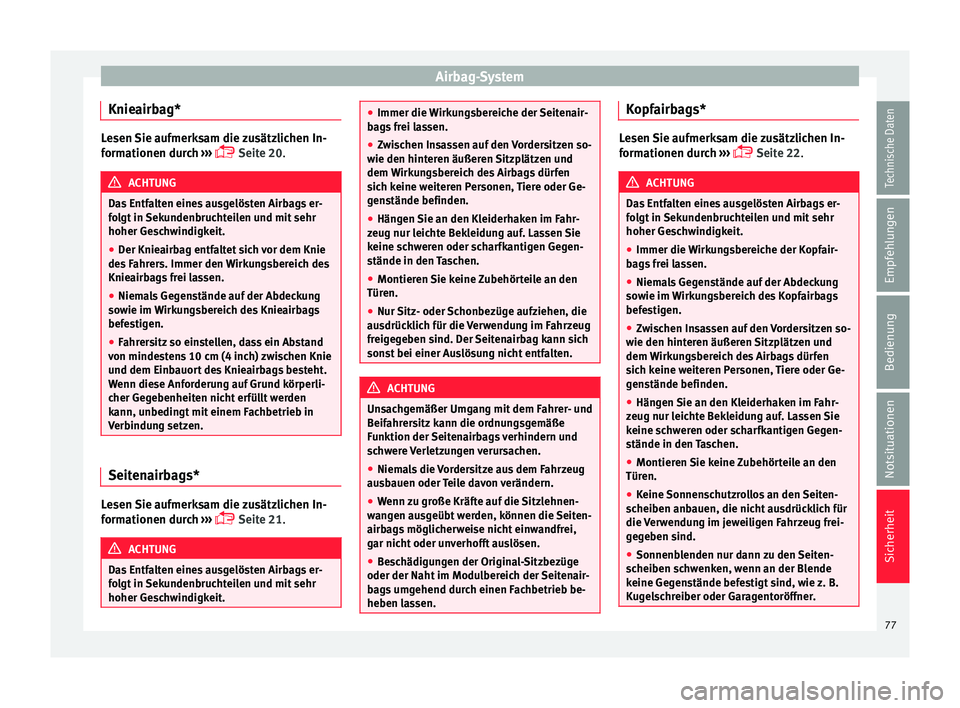

Airbag-System
Knieairbag* Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur
ch ›››
Seite 20. ACHTUNG
Das Entfalten eines ausgelösten Airbags er-
fo l
gt in Sekundenbruchteilen und mit sehr
hoher Geschwindigkeit.
● Der Knieairbag entfaltet sich vor dem Knie
des F
ahrers. Immer den Wirkungsbereich des
Knieairbags frei lassen.
● Niemals Gegenstände auf der Abdeckung
sowie im
Wirkungsbereich des Knieairbags
befestigen.
● Fahrersitz so einstellen, dass ein Abstand
von mindes
tens 10 cm (4 inch) zwischen Knie
und dem Einbauort des Knieairbags besteht.
Wenn diese Anforderung auf Grund körperli-
cher Gegebenheiten nicht erfüllt werden
kann, unbedingt mit einem Fachbetrieb in
Verbindung setzen. Seitenairbags*
Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 21. ACHTUNG
Das Entfalten eines ausgelösten Airbags er-
fo l
gt in Sekundenbruchteilen und mit sehr
hoher Geschwindigkeit. ●
Immer die W irk
ungsbereiche der Seitenair-
bags frei lassen.
● Zwischen Insassen auf den Vordersitzen so-
wie den hinter
en äußeren Sitzplätzen und
dem Wirkungsbereich des Airbags dürfen
sich keine weiteren Personen, Tiere oder Ge-
genstände befinden.
● Hängen Sie an den Kleiderhaken im Fahr-
zeug nur leic
hte Bekleidung auf. Lassen Sie
keine schweren oder scharfkantigen Gegen-
stände in den Taschen.
● Montieren Sie keine Zubehörteile an den
Türen.
● Nur Sitz
- oder Schonbezüge aufziehen, die
ausdrück
lich für die Verwendung im Fahrzeug
freigegeben sind. Der Seitenairbag kann sich
sonst bei einer Auslösung nicht entfalten. ACHTUNG
Unsachgemäßer Umgang mit dem Fahrer- und
Beif ahr
ersitz kann die ordnungsgemäße
Funktion der Seitenairbags verhindern und
schwere Verletzungen verursachen.
● Niemals die Vordersitze aus dem Fahrzeug
ausb
auen oder Teile davon verändern.
● Wenn zu große Kräfte auf die Sitzlehnen-
wang
en ausgeübt werden, können die Seiten-
airbags möglicherweise nicht einwandfrei,
gar nicht oder unverhofft auslösen.
● Beschädigungen der Original-Sitzbezüge
oder der Naht im Modul
bereich der Seitenair-
bags umgehend durch einen Fachbetrieb be-
heben lassen. Kopfairbags*
Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur
ch ›››
Seite 22
. ACHTUNG
Das Entfalten eines ausgelösten Airbags er-
fo l
gt in Sekundenbruchteilen und mit sehr
hoher Geschwindigkeit.
● Immer die Wirkungsbereiche der Kopfair-
bags
frei lassen.
● Niemals Gegenstände auf der Abdeckung
sowie im
Wirkungsbereich des Kopfairbags
befestigen.
● Zwischen Insassen auf den Vordersitzen so-
wie den hinter
en äußeren Sitzplätzen und
dem Wirkungsbereich des Airbags dürfen
sich keine weiteren Personen, Tiere oder Ge-
genstände befinden.
● Hängen Sie an den Kleiderhaken im Fahr-
zeug nur leic
hte Bekleidung auf. Lassen Sie
keine schweren oder scharfkantigen Gegen-
stände in den Taschen.
● Montieren Sie keine Zubehörteile an den
Türen.
● Keine
Sonnenschutzrollos an den Seiten-
scheiben anb
auen, die nicht ausdrücklich für
die Verwendung im jeweiligen Fahrzeug frei-
gegeben sind.
● Sonnenblenden nur dann zu den Seiten-
scheiben s
chwenken, wenn an der Blende
keine Gegenstände befestigt sind, wie z. B.
Kugelschreiber oder Garagentoröffner. 77
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 80 of 348

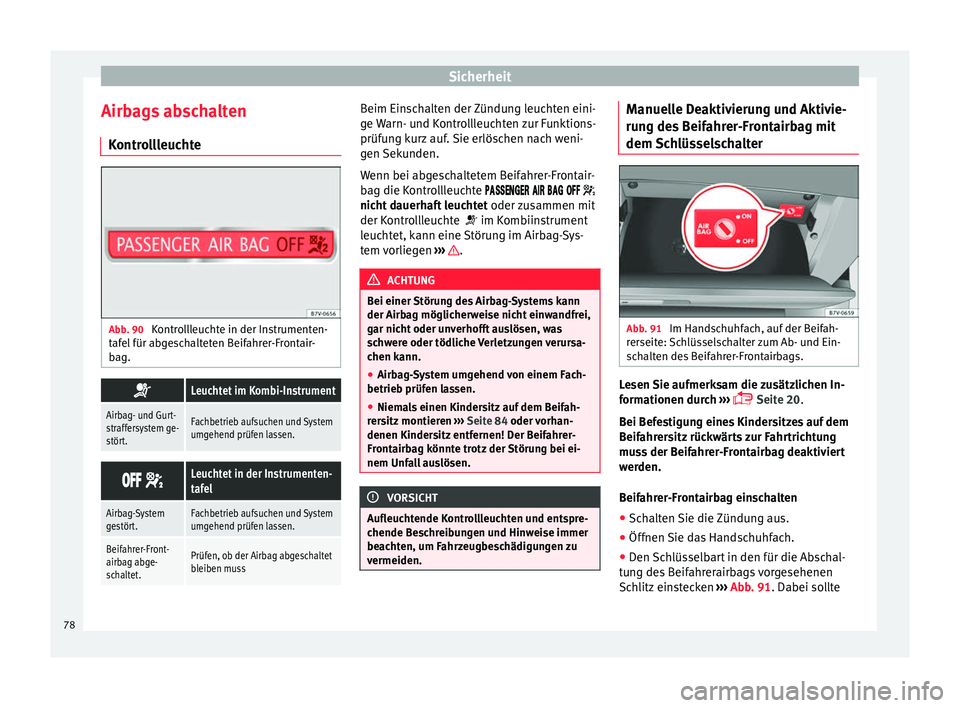

Sicherheit
Airbags abschalten K ontr
o
llleuchte Abb. 90
Kontrollleuchte in der Instrumenten-
t af
el
für abgeschalteten Beifahrer-Frontair-
bag.
Leuchtet im Kombi-Instrument
Airbag- und Gurt-
straffersystem ge-
stört.Fachbetrieb aufsuchen und System
umgehend prüfen lassen.
Leuchtet in der Instrumenten-
tafel
Airbag-System
gestört.Fachbetrieb aufsuchen und System
umgehend prüfen lassen.
Beifahrer-Front-
airbag abge-
schaltet.Prüfen, ob der Airbag abgeschaltet
bleiben muss Beim Einschalten der Zündung leuchten eini-
g
e
W
arn- und Kontrollleuchten zur Funktions-
prüfung kurz auf. Sie erlöschen nach weni-
gen Sekunden.
Wenn bei abgeschaltetem Beifahrer-Frontair-
bag die Kontrollleuchte
nicht dauerhaft leuchtet oder zusammen mit
der Kontrollleuchte im Kombiinstrument
leuchtet, kann eine Störung im Airbag-Sys-
tem vorliegen ››› .
ACHTUNG
Bei einer Störung des Airbag-Systems kann
der Airbag möglic her
weise nicht einwandfrei,
gar nicht oder unverhofft auslösen, was
schwere oder tödliche Verletzungen verursa-
chen kann.
● Airbag-System umgehend von einem Fach-
betrieb prüfen l
assen.
● Niemals einen Kindersitz auf dem Beifah-
rers
itz montieren ››› Seite 84 oder vorhan-
denen Kindersitz entfernen! Der Beifahrer-
Frontairbag könnte trotz der Störung bei ei-
nem Unfall auslösen. VORSICHT
Aufleuchtende Kontrollleuchten und entspre-
chende B e
schreibungen und Hinweise immer
beachten, um Fahrzeugbeschädigungen zu
vermeiden. Manuelle Deaktivierung und Aktivie-
ru
n
g de
s Beifahrer-Frontairbag mit
dem Schlüsselschalter Abb. 91
Im Handschuhfach, auf der Beifah-
r er
seit
e: Schlüsselschalter zum Ab- und Ein-
schalten des Beifahrer-Frontairbags. Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 20.
Bei Befestigung eines Kindersitzes auf dem
Beifahrersitz rückwärts zur Fahrtrichtung
muss der Beifahrer-Frontairbag deaktiviert
werden.
Beifahrer-Frontairbag einschalten
● Schalten Sie die Zündung aus.
● Öffnen Sie das Handschuhfach.
● Den Schlüsselbart in den für die Abschal-
tun
g des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 91. Dabei sollte
78
