Grundsätzliches

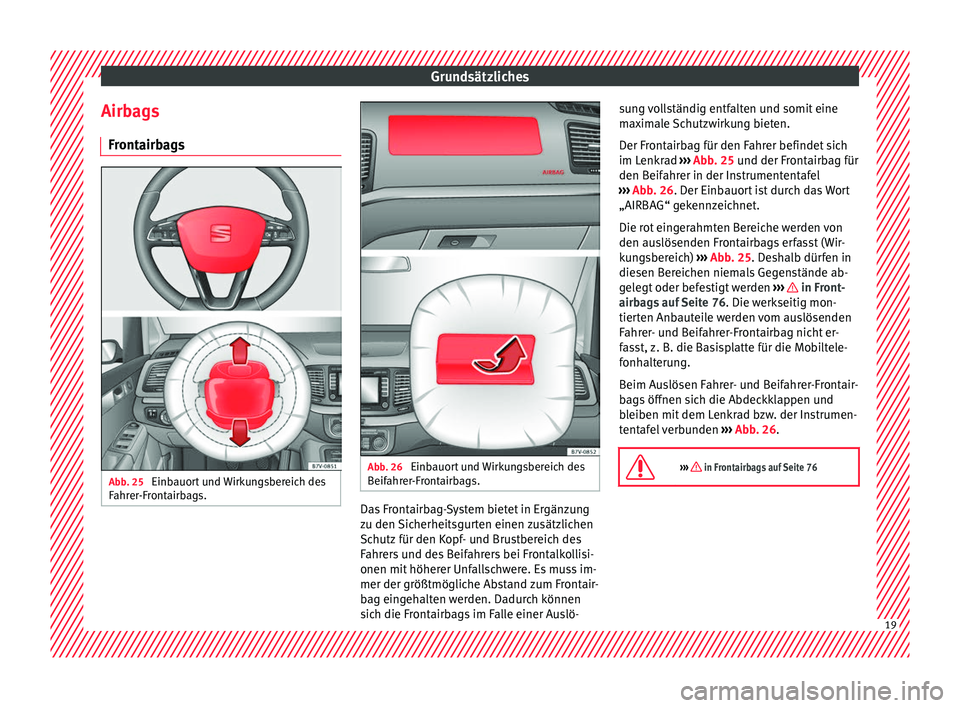

Airbags Fr ont
airb
agsAbb. 25
Einbauort und Wirkungsbereich des
F ahr
er

-Frontairbags. Abb. 26
Einbauort und Wirkungsbereich des
B eif
ahr
er-Frontairbags. Das Frontairbag-System bietet in Ergänzung
z
u den
Sic

herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und des Beifahrers bei Frontalkollisi-
onen mit höherer Unfallschwere. Es muss im-
mer der größtmögliche Abstand zum Frontair-
bag eingehalten werden. Dadurch können
sich die Frontairbags im Falle einer Auslö- sung vollständig entfalten und somit eine
maxim

ale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich
im Lenkrad ››› Abb. 25 und der Frontairbag für
den Beifahrer in der Instrumententafel
››› Abb. 26. Der Einbauort ist durch das Wort
„AIRBAG“ gekennzeichnet.
Die rot eingerahmten Bereiche werden von
den auslösenden Frontairbags erfasst (Wir-
kungsbereich) ››› Abb. 25. Deshalb dürfen in
diesen Bereichen niemals Gegenstände ab-
gelegt oder befestigt werden ››› in Front-
airb ag
s auf

Seite 76. Die werkseitig mon-
tierten Anbauteile werden vom auslösenden
Fahrer- und Beifahrer-Frontairbag nicht er-
fasst, z. B. die Basisplatte für die Mobiltele-
fonhalterung.
Beim Auslösen Fahrer- und Beifahrer-Frontair-
bags öffnen sich die Abdeckklappen und
bleiben mit dem Lenkrad bzw. der Instrumen-
tentafel verbunden ››› Abb. 26.

››› in Frontairbags auf Seite 76 19

Grundsätzliches

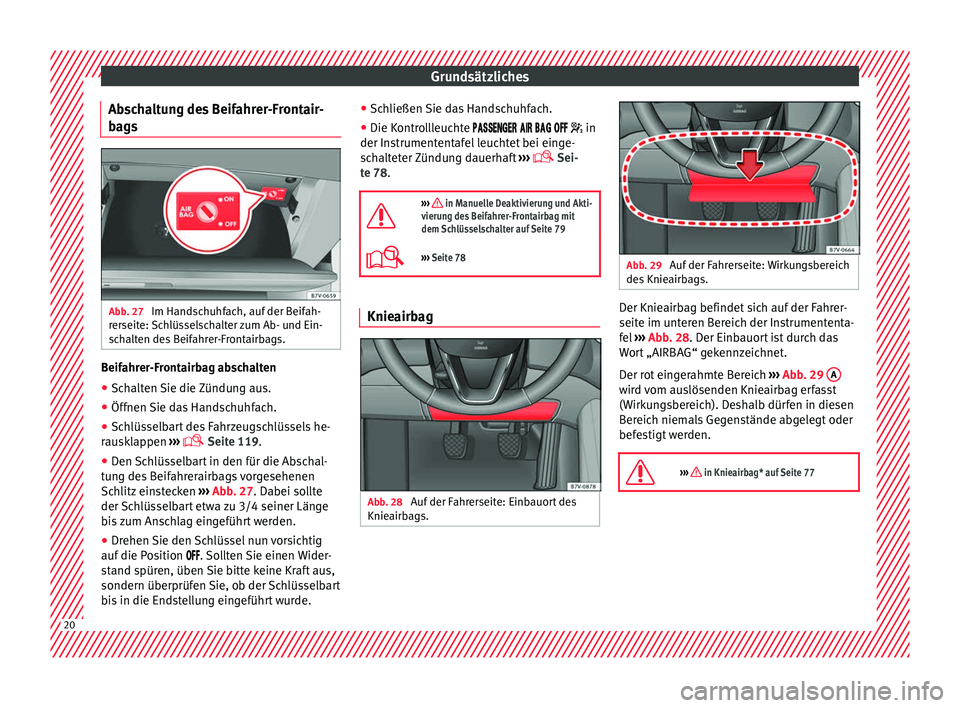

Abschaltung des Beifahrer-Frontair-
b ag
s Abb. 27
Im Handschuhfach, auf der Beifah-
r er
seit
e: Schlüsselschalter zum Ab- und Ein-
schalten des Beifahrer-Frontairbags. Beifahrer-Frontairbag abschalten
● Schalten Sie die Zündung aus.
● Öffnen Sie das Handschuhfach.
● Schlüsselbart des Fahrzeugschlüssels he-
r au
sk

lappen ›››
 Seite 119.
● Den Schlüsselbart in den für die Abschal-
tun
g des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 27. Dabei sollte
der Schlüsselbart etwa zu 3/4 seiner Länge
bis zum Anschlag eingeführt werden.
● Drehen Sie den Schlüssel nun vorsichtig
auf die Po
sition . Sollten Sie einen Wider-
stand spüren, üben Sie bitte keine Kraft aus,
sondern überprüfen Sie, ob der Schlüsselbart
bis in die Endstellung eingeführt wurde. ●
Schließen
Sie das Handschuhfach.
● Die Kontrollleuchte 
     in
der Instrumententafel leuchtet bei einge-
schalteter Zündung dauerhaft ›››
 Sei-
te 78.

››› in Manuelle Deaktivierung und Akti-
vierung des Beifahrer-Frontairbag mit
dem Schlüsselschalter auf Seite 79
››› Seite 78 Knieairbag
Abb. 28
Auf der Fahrerseite: Einbauort des
Knie airb
ag

s. Abb. 29
Auf der Fahrerseite: Wirkungsbereich
des Knie

airbags. Der Knieairbag befindet sich auf der Fahrer-
seit
e im u
nt

eren Bereich der Instrumententa-
fel ››› Abb. 28. Der Einbauort ist durch das
Wort „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich ››› Abb. 29 A wird vom auslösenden Knieairbag erfasst
(W
irk
u

ngsbereich). Deshalb dürfen in diesen
Bereich niemals Gegenstände abgelegt oder
befestigt werden.

››› in Knieairbag* auf Seite 77 20

Grundsätzliches

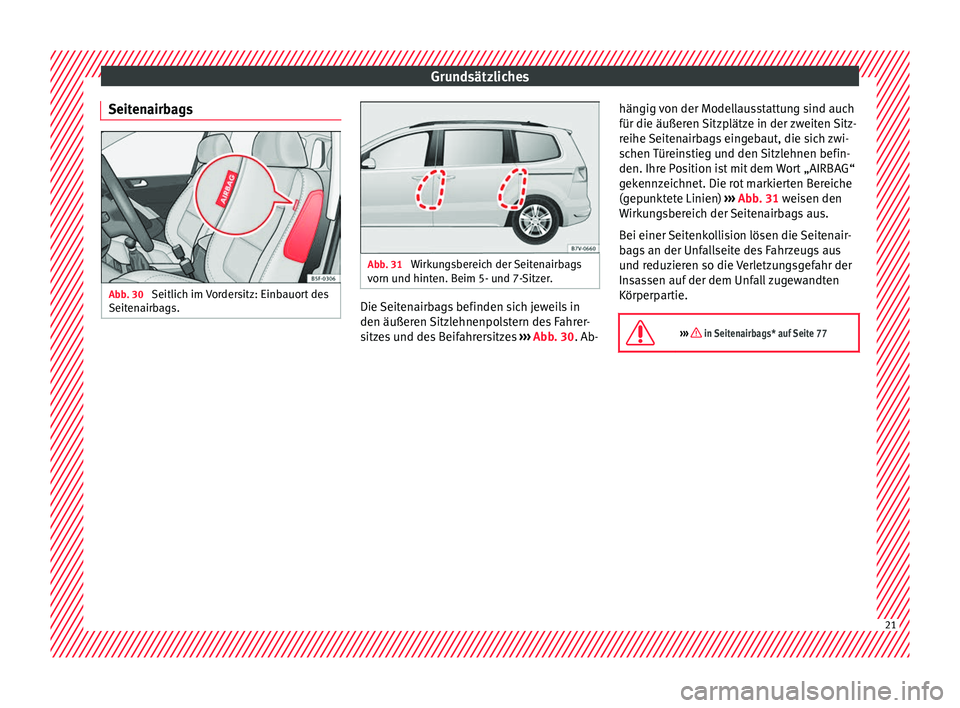

Seitenairbags Abb. 30
Seitlich im Vordersitz: Einbauort des
Seit en
airb
ags. Abb. 31
Wirkungsbereich der Seitenairbags
vorn u nd hint

en. Beim 5- und 7-Sitzer. Die Seitenairbags befinden sich jeweils in
den äußer
en
Sitz

lehnenpolstern des Fahrer-
sitzes und des Beifahrersitzes ››› Abb. 30. Ab- hängig von der Modellausstattung sind auch
für die äußeren Sitz

plätze in der zweiten Sitz-
reihe Seitenairbags eingebaut, die sich zwi-
schen Türeinstieg und den Sitzlehnen befin-
den. Ihre Position ist mit dem Wort „AIRBAG“
gekennzeichnet. Die rot markierten Bereiche
(gepunktete Linien) ››› Abb. 31 weisen den
Wirkungsbereich der Seitenairbags aus.
Bei einer Seitenkollision lösen die Seitenair-
bags an der Unfallseite des Fahrzeugs aus
und reduzieren so die Verletzungsgefahr der
Insassen auf der dem Unfall zugewandten
Körperpartie.

››› in Seitenairbags* auf Seite 77 21

Grundsätzliches

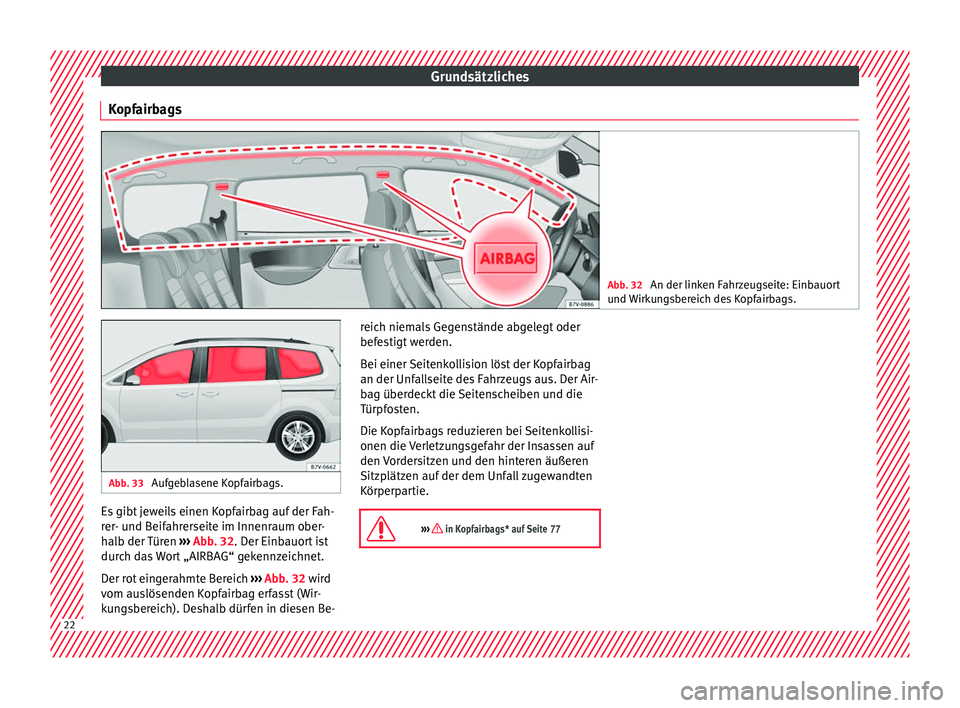

Kopfairbags Abb. 32
An der linken Fahrzeugseite: Einbauort
und W
irkungsbereich des Kopfairbags. Abb. 33
Aufgeblasene Kopfairbags. Es gibt jeweils einen Kopfairbag auf der Fah-
r
er
- u

nd Beifahrerseite im Innenraum ober-
halb der Türen ››› Abb. 32. Der Einbauort ist
durch das Wort „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich ››› Abb. 32 wird
vom auslösenden Kopfairbag erfasst (Wir-
kungsbereich). Deshalb dürfen in diesen Be- reich niemals Gegenstände abgelegt oder
befes

tigt werden.
Bei einer Seitenkollision löst der Kopfairbag
an der Unfallseite des Fahrzeugs aus. Der Air-
bag überdeckt die Seitenscheiben und die
Türpfosten.
Die Kopfairbags reduzieren bei Seitenkollisi-
onen die Verletzungsgefahr der Insassen auf
den Vordersitzen und den hinteren äußeren
Sitzplätzen auf der dem Unfall zugewandten
Körperpartie.

››› in Kopfairbags* auf Seite 77 22

Grundsätzliches

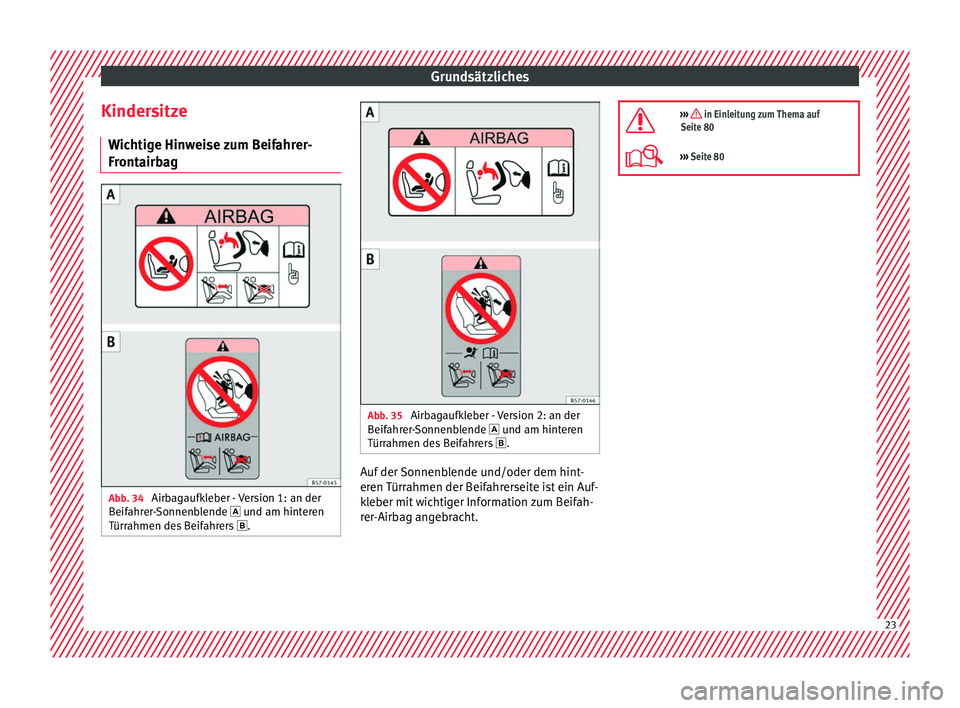

Kindersitze W ic
htig
e Hinweise zum Beifahrer-
Frontairbag Abb. 34
Airbagaufkleber - Version 1: an der
B eif
ahr

er-Sonnenblende  und am hinteren
Türrahmen des Beifahrers . Abb. 35
Airbagaufkleber - Version 2: an der
B eif
ahr

er-Sonnenblende  und am hinteren
Türrahmen des Beifahrers . Auf der Sonnenblende und/oder dem hint-
er
en
T

ürrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht. 
››› in Einleitung zum Thema auf
Seite 80
››› Seite 80 23

Grundsätzliches
Unterschiedliche Befestigungssysteme Abb. 36
Auf den Rücksitzen: möglicher Einbau
von Kinder s
itzen. Kindersitze immer gemäß der Einbauanlei-
t
u
n

g des Kindersitzherstellers richtig und si-
cher im Fahrzeug befestigen.
Der eingebaute Kindersitz muss dicht am
Fahrzeugsitz anliegen und darf sich nicht
mehr als 2,5 cm (1 inch) bewegen oder kip-
pen lassen.
Kindersitze, die für die Befestigung mit ei-
nem Befestigungsgurt Top Tether vorgesehen
sind, müssen auch mit dem Befestigungsgurt
Top Tether im Fahrzeug befestigt werden
››› Seite 26. Befestigungsgurt nur an den
dafür vorgesehenen und als Top Tether ge-
kennzeichneten Halteösen befestigen. Nicht
alle Verzurrösen können für Top Tether ver-
wendet werden. Befestigungsgurt Top Tether
immer so fest anziehen, dass der Kindersitz fest und dicht mit dem jeweiligen Sitzplatz
verbu
nden ist.
Länderspezifische Befestigungssysteme Europa: ISOFIX-Halteösen und oberer Be-
festigungsgurt ››› Seite 25 und ››› Sei-
te 26.
Dreipunkt-Sicherheitsgurt und oberer Be-
festigungsgurt ››› Seite 24.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen
Befestigungsgurt (Top Tether) und den unte-
ren Verankerungspunkten im Sitz. A B Befestigung des Kindersitzes mit dem
Sic
herheit
sgur
t Kindersitz mit Sicherheitsgurt befestigen
● Lesen und beachten Sie die Anleitung des
Kinders itzher

stellers.
● Kindersitz gemäß der Anleitung des Kinder-
sitzhers
tellers auf den Sitz stellen.
● Die Gurthöheneinstellung des Sicherheits-
gurte
s muss in der höchsten Position sein.
● Sicherheitsgurt nach der Anleitung des Kin-
dersitzher
stellers anlegen bzw. durch den
Kindersitz führen.
● Darauf achten, dass der Sicherheitsgurt
nicht

verdreht ist.24

Grundsätzliches
● St ec
k
en Sie die Schlosszunge in das zum
Sitz gehörende Schlossteil, bis es hörbar ein-
rastet.
● Das obere Gurtband muss fest und voll-
ständig am Kinders
itz anliegen.
● Zugprobe am Sicherheitsgurt machen –
das
untere Gurtband darf sich nicht mehr he-
rausziehen lassen.
Kindersitz ausbauen
Sicherheitsgurt nur bei stehendem Fahrzeug
ablegen.
● Rote Taste im Gurtschloss drücken. Die
Schlo
sszunge springt heraus.
● Führen Sie den Gurt von Hand zurück, da-
mit da
s Gurtband leichter aufrollt, der Sicher-
heitsgurt sich nicht verdreht und die Verklei-
dung nicht beschädigt wird.
● Kindersitz aus dem Fahrzeug nehmen.

››› in Sicherheitshinweise auf
Seite 81 Befestigung des Kindersitzes mit den
u
nt
er

en Verankerungspunkten (ISO-

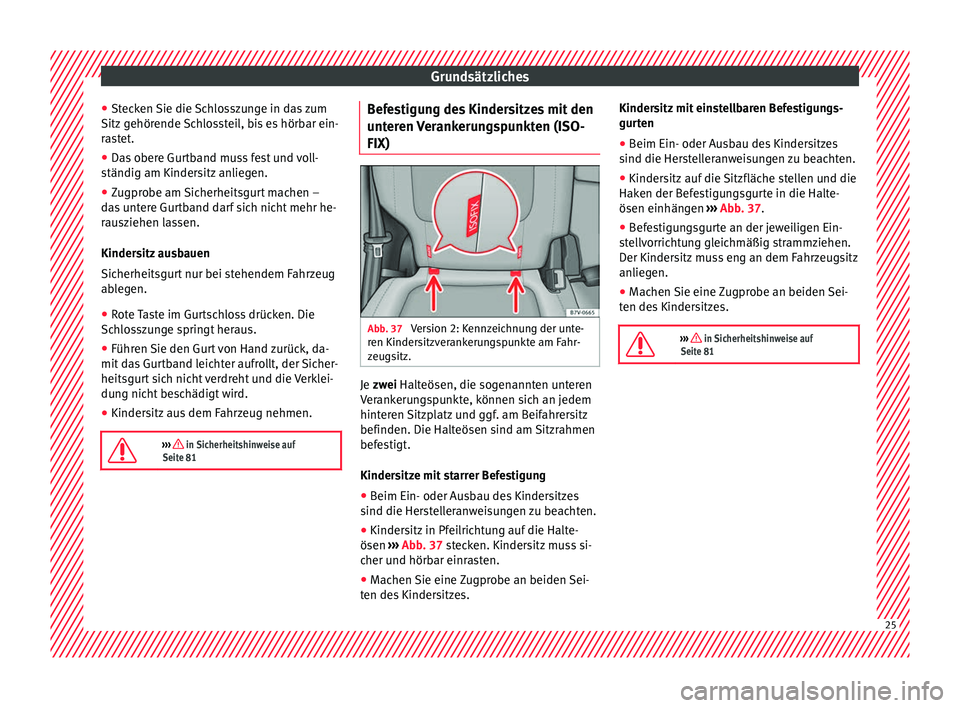

FIX) Abb. 37
Version 2: Kennzeichnung der unte-
r en Kinder
s

itzverankerungspunkte am Fahr-
zeugsitz. Je zw
ei Halteösen, die sogenannten unteren
V er

ankerungspunkte, können sich an jedem
hinteren Sitzplatz und ggf. am Beifahrersitz
befinden. Die Halteösen sind am Sitzrahmen
befestigt.
Kindersitze mit starrer Befestigung
● Beim Ein- oder Ausbau des Kindersitzes
sind die Hers
telleranweisungen zu beachten.
● Kindersitz in Pfeilrichtung auf die Halte-
ösen ›››

Abb. 37 stecken. Kindersitz muss si-
cher und hörbar einrasten.
● Machen Sie eine Zugprobe an beiden Sei-
ten de s

Kindersitzes. Kindersitz mit einstellbaren Befestigungs-
gurt
en
● B

eim Ein- oder Ausbau des Kindersitzes
sind die Hers
telleranweisungen zu beachten.
● Kindersitz auf die Sitzfläche stellen und die
Haken der Bef
estigungsgurte in die Halte-
ösen einhängen ››› Abb. 37.
● Befestigungsgurte an der jeweiligen Ein-
stel
lvorrichtung gleichmäßig strammziehen.
Der Kindersitz muss eng an dem Fahrzeugsitz
anliegen.
● Machen Sie eine Zugprobe an beiden Sei-
ten des
Kindersitzes.

››› in Sicherheitshinweise auf
Seite 81 25

Grundsätzliches
Befestigung des Kindersitzes mit dem
B ef
e
stigungsgurt Top Tether Abb. 38
Eingehängter oberer Befestigungs-
gur t
im Gepäc

kraum. ●
Beim Ein- oder Ausbau die Anleitung des
Kinder s
itzher

stellers beachten ››› in
Sic herheit
shin
weise auf Seite 81.
● Hinter dem Kindersitz befindliche Kopfstüt-
ze nac
h oben schieben, bis diese einrastet.
● Kindersitz an den unteren Verankerungs-
punkt
en befestigen ››› Seite 25.
● Oberen Befestigungsgurt des Kindersitzes
unter
oder beidseitig neben der Kopfstütze
(je nach Kindersitzausführung) nach hinten
an die Rückseite der Rücksitzlehne führen.
● Oberen Befestigungsgurt an der Rückseite
der Rücks
itzlehne in die entsprechende Hal-
teöse (für Top Tether) der Rücksitzlehne ein-
haken ››› Abb. 38. ●
Kopfs
tütze nach unten schieben. Darauf
achten, dass der obere Befestigungsgurt da-
bei nicht in seinem Verlauf beeinträchtigt
wird.
● Gurt festspannen, damit der Kindersitz
oben an der Sitz
lehne anliegt.

››› in Sicherheitshinweise auf

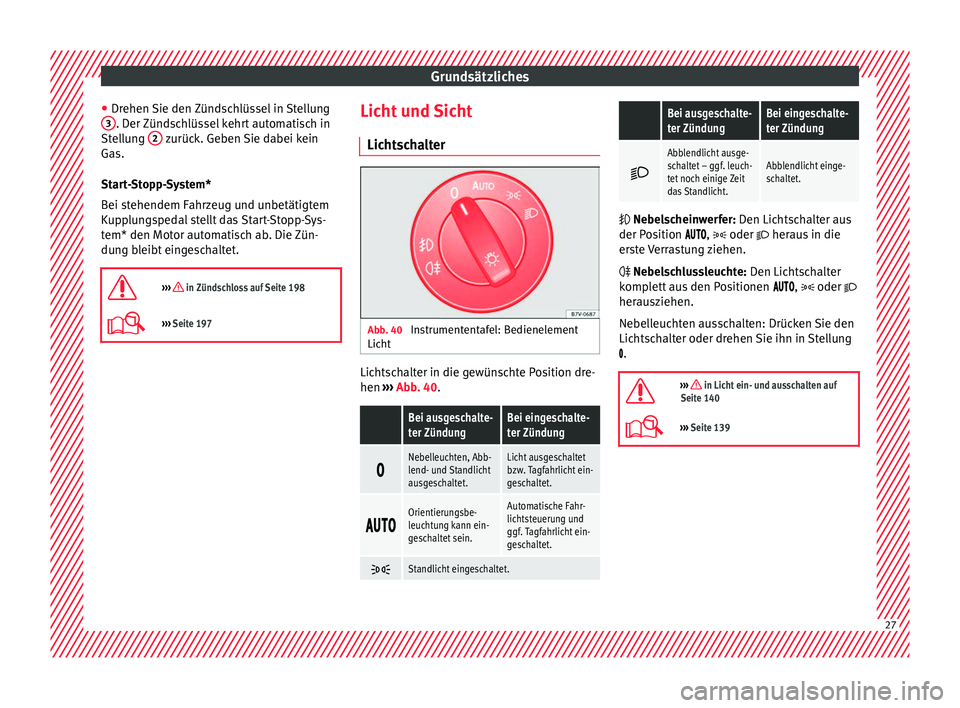

Seite 81 Fahrzeug starten
Zünd s
c

hloss Abb. 39
Positionen des Fahrzeugschlüssels. Zündung einschalten: Stecken Sie den
Sc
h
lüs

sel in das Zündschloss und starten Sie
den Motor. Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Bei Fahrzeugen mit Automa-
tikgetriebe müssen Sie den Wählhebel auf
Position P stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken
Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zündsc
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad
in Pfeilrichtung. Lässt sich das Lenkrad nicht
drehen ist möglicherweise die Lenkradsperre
eingerastet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c

hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g
anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung.
● Automatikgetriebe: Treten Sie das Brems-
pedal u

nd bringen Sie den Wählhebel in Stel-
lung P oder in N. 26

Grundsätzliches
● Dr ehen
Sie den
Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu
ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet.

››› in Zündschloss auf Seite 198
››› Seite 197 Licht und Sicht
Lic ht
s

chalter Abb. 40
Instrumententafel: Bedienelement
Lic ht Lichtschalter in die gewünschte Position dre-
hen
››
›

Abb. 40.
Bei ausgeschalte-
ter ZündungBei eingeschalte-
ter Zündung 
Nebelleuchten, Abb-
lend- und Standlicht
ausgeschaltet.Licht ausgeschaltet
bzw. Tagfahrlicht ein-
geschaltet.

Orientierungsbe-
leuchtung kann ein-
geschaltet sein.Automatische Fahr-
lichtsteuerung und
ggf. Tagfahrlicht ein-
geschaltet.

Standlicht eingeschaltet.
Bei ausgeschalte-
ter ZündungBei eingeschalte-
ter Zündung 
Abblendlicht ausge-
schaltet – ggf. leuch-
tet noch einige Zeit
das Standlicht.Abblendlicht einge-
schaltet.

Nebelscheinwerfer: Den Lichtschalter aus
der P o

sition ,  oder  heraus in die
erste Verrastung ziehen.
 Nebelschlussleuchte: Den Lichtschalter
komplett aus den Positionen ,  oder 
herausziehen.
Nebelleuchten ausschalten: Drücken Sie den
Lichtschalter oder drehen Sie ihn in Stellung
.

››› in Licht ein- und ausschalten auf
Seite 140
››› Seite 139 27

Grundsätzliches
Blinker- und Fernlichthebel Abb. 41
Blinker- und Fernlichthebel. Hebel in die gewünschte Position bewegen:
Rec
ht
e Blinkleuchte: Parklicht rechts
(Zündung ausgeschaltet).
Linke Blinkleuchte: Parklicht links (Zün-
dung ausgeschaltet).
Fernlicht eingeschaltet: Die Kontrollleuch-
te  leuchtet im Kombi-Instrument.
Lichthupe: Leuchtet bei gedrücktem He-
bel. Kontrollleuchte  leuchtet.
Zum Ausschalten Hebel in Grundstellung
bringen.

››› in Licht ein- und ausschalten auf
Seite 140
››› Seite 140 1
2
3
4 Warnblinkanlage
Abb. 42
Instrumententafel: Schalter für die
W arnb
link

anlage Einschalten, wenn zum Beispiel:
●
Sie ein Stauende erreichen,
● Sie einen Notfall haben,
● Ihr Fahrzeug aufgrund eines technischen
D ef
ekts

ausfällt,
● Sie ein anderes Fahrzeug abschleppen
oder Ihr Fahrz
eug abgeschleppt wird.

››› in Warnblinkanlage auf Seite 144
››› Seite 143 Innenbeleuchtung
Taste / Position: Funktion

Innenleuchten ausschalten.

Innenleuchten einschalten.

Türkontaktschalter einschalten (Mittelstel-
lung).
Innenleuchten schalten sich automatisch
beim Entriegeln des Fahrzeugs, dem Öff-
nen einer Tür oder Abziehen des Zünd-
schlüssels ein.
Das Licht erlischt einige Sekunden nach
dem Schließen aller Türen, beim Verriegeln
des Fahrzeugs oder Einschalten der Zün-
dung.

Leseleuchte ein- oder ausschalten.

›››
Seite 145 28
