Seat Alhambra 2018 Manuale del proprietario (in Italian)

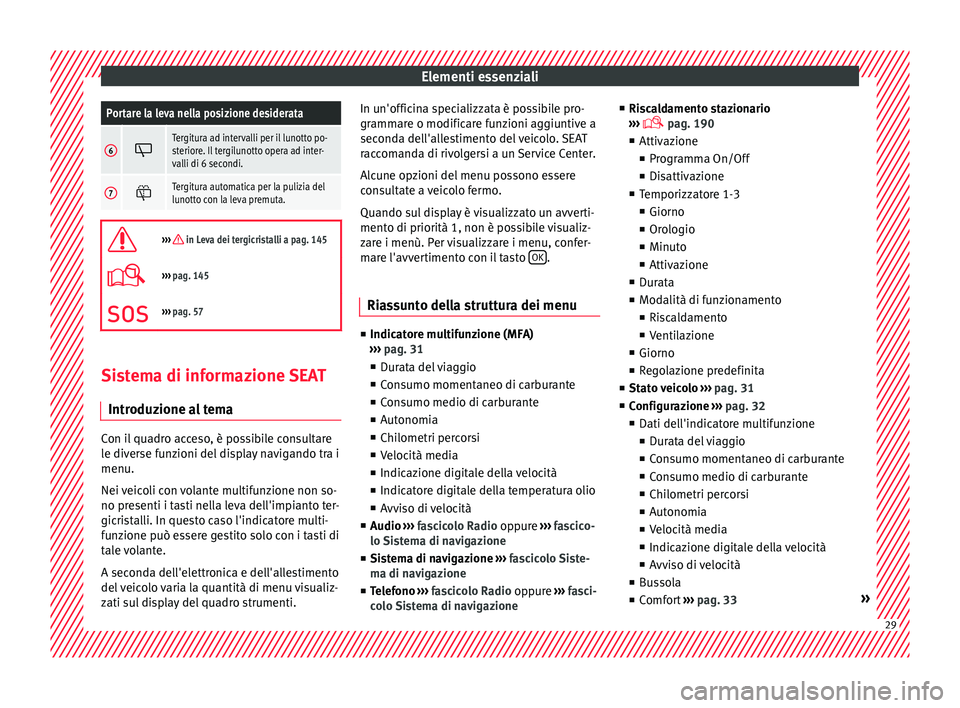

Elementi essenzialiPortare la leva nella posizione desiderata
6
Tergitura ad intervalli per il lunotto po-
steriore. Il tergilunotto opera ad inter-
valli di 6 secondi.
7
Tergitura automatica per la pulizia del
lunotto con la leva premuta.

››› in Leva dei tergicristalli a pag. 145
›››
pag. 145
››› pag. 57 Sistema di informazione SEAT
Intr oduz
ione a

l temaCon il quadro acceso, è possibile consultare
l
e div
er

se funzioni del display navigando tra i
menu.
Nei veicoli con volante multifunzione non so-
no presenti i tasti nella leva dell'impianto ter-
gicristalli. In questo caso l'indicatore multi-
funzione può essere gestito solo con i tasti di
tale volante.
A seconda dell'elettronica e dell'allestimento
del veicolo varia la quantità di menu visualiz-
zati sul display del quadro strumenti. In un'officina specializzata è possibile pro-
grammar

e o modificare funzioni aggiuntive a
seconda dell'allestimento del veicolo. SEAT
raccomanda di rivolgersi a un Service Center.
Alcune opzioni del menu possono essere
consultate a veicolo fermo.
Quando sul display è visualizzato un avverti-
mento di priorità 1, non è possibile visualiz-
zare i menù. Per visualizzare i menu, confer-
mare l'avvertimento con il tasto OK .
Riassunto della struttura dei menu ■
Indicat or

e multifunzione (MFA)
››› pag. 31
■ Durata del viaggio
■ Consumo momentaneo di carburante
■ Consumo medio di carburante
■ Autonomia
■ Chilometri percorsi
■ Velocità media
■ Indicazione digitale della velocità
■ Indicatore digitale della temperatura olio
■ Avviso di velocità
■ Audio ›››
fascicolo Radio oppure ›››
fascico-
lo Sistema di navigazione
■ Sistema di navigazione ›››
fascicolo Siste-
ma di navigazione
■ Telefono ››› fascicolo Radio oppure ››› fasci-
colo Sistema di navigazione ■
Ris c

aldamento stazionario
›››  pag. 190
■ Attivazione
■ Programma On/Off
■ Disattivazione
■ Temporizzatore 1-3
■ Giorno
■ Orologio
■ Minuto
■ Attivazione
■ Durata
■ Modalità di funzionamento
■Riscaldamento
■ Ventilazione
■ Giorno
■ Regolazione predefinita
■ Stato veicolo ››› pag. 31
■ Configurazione ››› pag. 32
■ Dati dell'indicatore multifunzione
■ Durata del viaggio
■ Consumo momentaneo di carburante
■ Consumo medio di carburante
■ Chilometri percorsi
■ Autonomia
■ Velocità media
■ Indicazione digitale della velocità
■ Avviso di velocità
■ Bussola
■ Comfort ››› pag. 33 » 29

Elementi essenziali
■ Chiu s
ur
a centralizzata (chiusura centra-
lizz.)
■ Blocco automatico (Blocco aut.) On /
Off
■ Sblocco automatico (Sblocco aut.)
On / Off
■ Sblocco delle porte (Sblocco pta.: Tut-
te, Una porta, Lato veicolo, Individua-
le)
■ Indietro
■ Finestrini a comando elettrico
■ Off
■ Tutti
■ Conducente
■ Indietro
■ Inclinazione degli specchietti retroviso-
ri (Inclin. retrov.) On / Off
■ Regolazione degli specchietti retroviso-
ri (Regol. retrov.)
■ Singolo
■ Sincronizzato
■ Indietro
■ Impostazioni di fabbrica (Impostazioni
fabbrica)
■ Indietro
■ Luci e visibilità ››› pag. 34
■ Funzione Coming Home
■ Funzione Leaving Home
■ Luce zona piedi
■ Indicatori di direzione modalità comfort
On / Off ■
Reg olazione predefinita
■ Luce viaggio On / Off
■ Orologio
■ Pneumatici invernali
■ Lingua
■ Unità di misura
■ Secondo indicatore velocità On / Off
■ Autohold
■ Service
■ Info
■ Reset
■ Regolazione predefinita

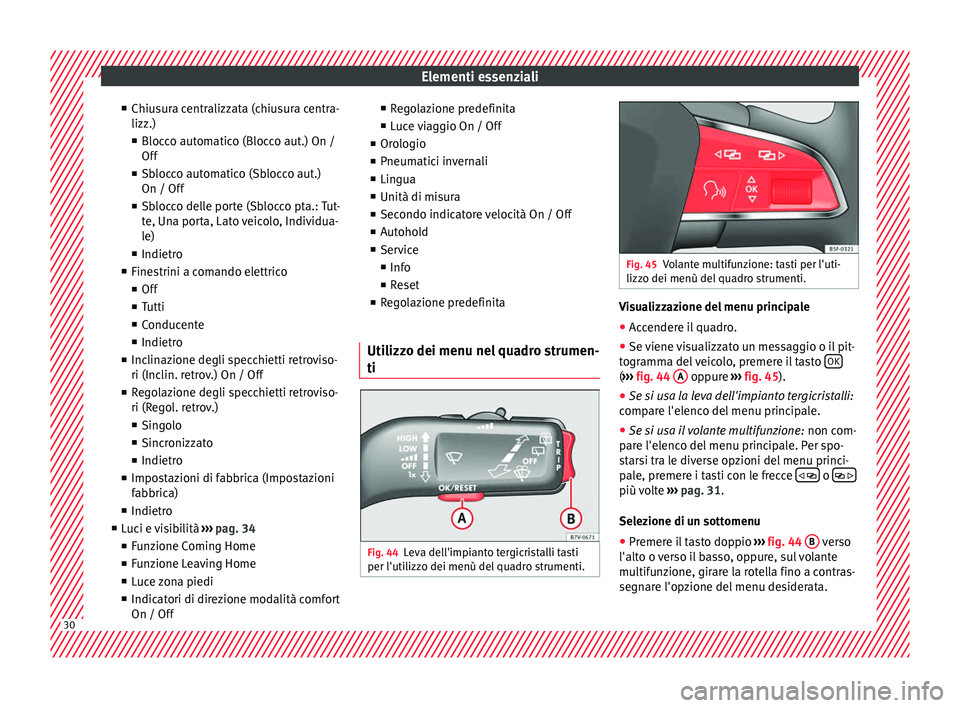

Utilizzo dei menu nel quadro strumen-
ti Fig. 44
Leva dell'impianto tergicristalli tasti
per l'uti lizz
o dei menù del

quadro strumenti. Fig. 45
Volante multifunzione: tasti per l'uti-
lizzo dei menù del qua

dro strumenti. Visualizzazione del menu principale
● Accendere il quadro.
● Se viene visualizzato un messaggio o il pit-
t ogr
amm

a del veicolo, premere il tasto OK (
› ›
› fig. 44
A oppure
››
› fig. 45 ).
● Se si usa la leva dell'impianto tergicristalli:
compar
e l'elenco del menu principale.
● Se si usa il volante multifunzione: non com-
par
e l'elenco del menu principale. Per spo-
starsi tra le diverse opzioni del menu princi-
pale, premere i tasti con le frecce   o
  più volte
››
› p
ag. 31.
Selezione di un sottomenu
● Premere il tasto doppio ›››
fig. 44 B verso
l'alt o o
v
erso il basso, oppure, sul volante
multifunzione, girare la rotella fino a contras-
segnare l'opzione del menu desiderata. 30

Elementi essenziali

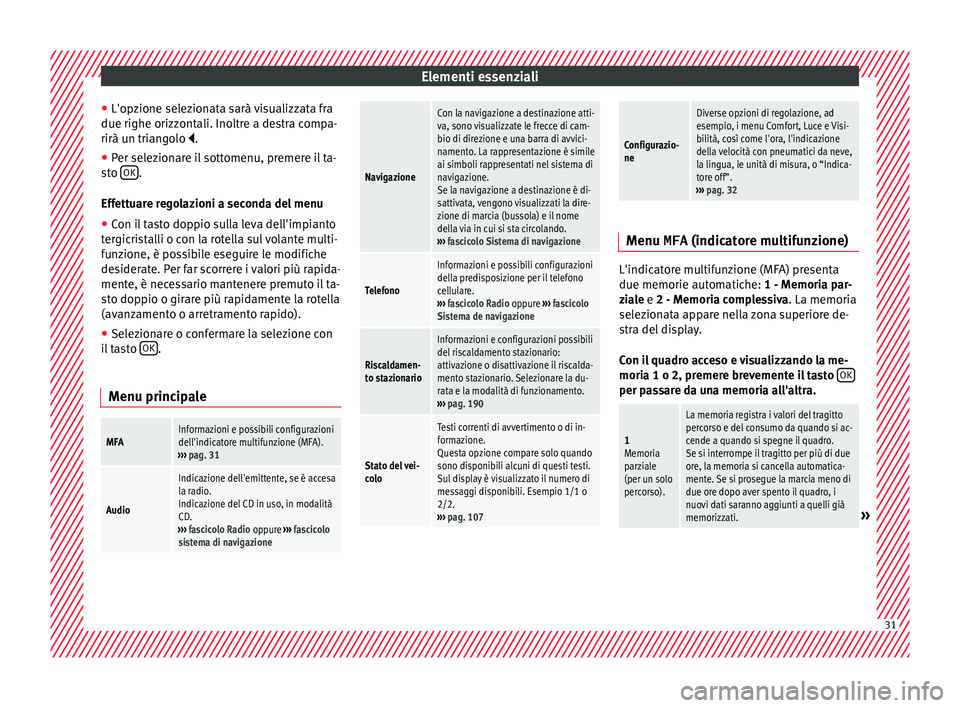

● L'op z
ione sel
ezionata sarà visualizzata fra
due righe orizzontali. Inoltre a destra compa-
rirà un triangolo .
● Per selezionare il sottomenu, premere il ta-
sto OK .
Eff ett
uar

e regolazioni a seconda del menu
● Con il tasto doppio sulla leva dell'impianto
tergic
ristalli o con la rotella sul volante multi-
funzione, è possibile eseguire le modifiche
desiderate. Per far scorrere i valori più rapida-
mente, è necessario mantenere premuto il ta-
sto doppio o girare più rapidamente la rotella
(avanzamento o arretramento rapido).
● Selezionare o confermare la selezione con
il t
asto OK .
Menu principale
MFAInformazioni e possibili configurazioni
dell'indicatore multifunzione (MFA).
››› pag. 31
Audio
Indicazione dell'emittente, se è accesa
la radio.
Indicazione del CD in uso, in modalità
CD.
››› fascicolo Radio oppure ››› fascicolo
sistema di navigazione
Navigazione
Con la navigazione a destinazione atti-
va, sono visualizzate le frecce di cam-
bio di direzione e una barra di avvici-
namento. La rappresentazione è simile
ai simboli rappresentati nel sistema di
navigazione.
Se la navigazione a destinazione è di-
sattivata, vengono visualizzati la dire-
zione di marcia (bussola) e il nome
della via in cui si sta circolando.
››› fascicolo Sistema di navigazione
Telefono
Informazioni e possibili configurazioni
della predisposizione per il telefono
cellulare.
››› fascicolo Radio oppure ››› fascicolo
Sistema de navigazione
Riscaldamen-
to stazionario
Informazioni e configurazioni possibili
del riscaldamento stazionario:
attivazione o disattivazione il riscalda-
mento stazionario. Selezionare la du-
rata e la modalità di funzionamento.
››› pag. 190
Stato del vei-
colo
Testi correnti di avvertimento o di in-
formazione.
Questa opzione compare solo quando
sono disponibili alcuni di questi testi.
Sul display è visualizzato il numero di
messaggi disponibili. Esempio 1/1 o
2/2.
››› pag. 107
Configurazio-
ne
Diverse opzioni di regolazione, ad
esempio, i menu Comfort, Luce e Visi-
bilità, così come l'ora, l'indicazione
della velocità con pneumatici da neve,
la lingua, le unità di misura, o “Indica-
tore off”.
››› pag. 32 Menu MFA
(indicator
e multifunzione) L'indicatore multifunzione (MFA) presenta
due memorie autom
atic

he: 1 - Memoria par-
ziale e 2 - Memoria complessiva. La memoria
selezionata appare nella zona superiore de-
stra del display.
Con il quadro acceso e visualizzando la me-
moria 1 o 2, premere brevemente il tasto OK per passare da una memoria all'altra.
1
Memoria
parziale
(per un solo
percorso).
La memoria registra i valori del tragitto
percorso e del consumo da quando si ac-
cende a quando si spegne il quadro.
Se si interrompe il tragitto per più di due
ore, la memoria si cancella automatica-
mente. Se si prosegue la marcia meno di
due ore dopo aver spento il quadro, i
nuovi dati saranno aggiunti a quelli già
memorizzati.
»
31

Elementi essenziali2
Memoria to-
tale (per
tutti i tragit-
ti).
Nella memoria vengono registrati i valori
corrispondenti a un determinato numero
di percorsi parziali, fino a un massimo di
19 ore e 59 minuti o 99 ore e 59 minuti,
oppure 1999,9 km (miglia) o 9999 km
(miglia), in base al modello del quadro
degli strumenti. Al raggiungimento di
una di queste due quota, la memoria si
cancella automaticamente e ritorna a
contare a partire da 0.

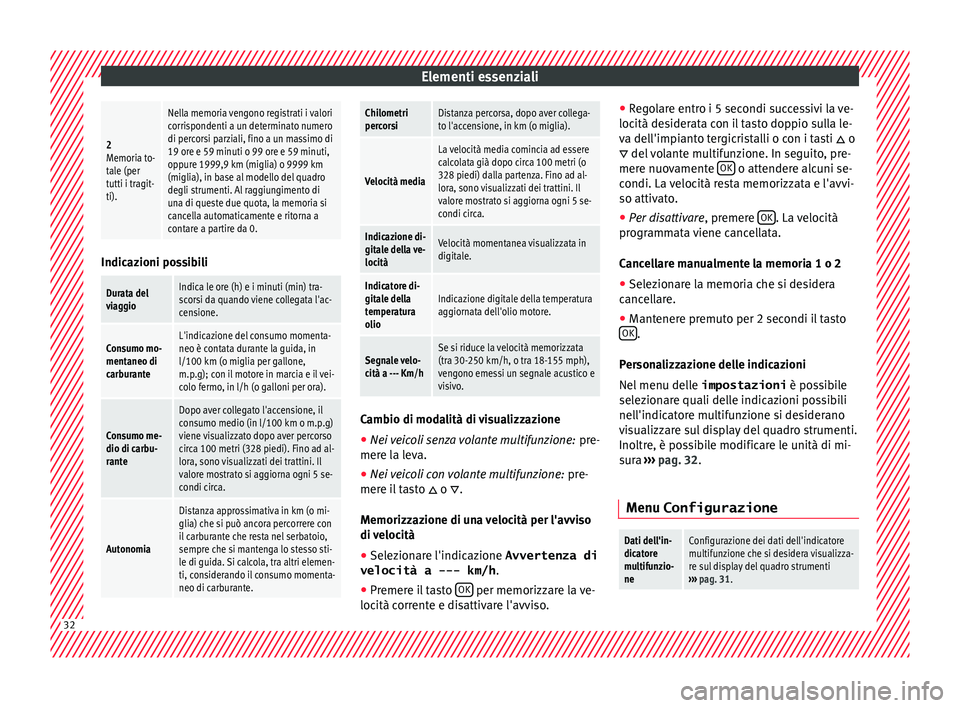

Indicazioni possibili
Durata del
viaggioIndica le ore (h) e i minuti (min) tra-
scorsi da quando viene collegata l'ac-
censione.
Consumo mo-
mentaneo di
carburanteL'indicazione del consumo momenta-
neo è contata durante la guida, in
l/100 km (o miglia per gallone,
m.p.g); con il motore in marcia e il vei-
colo fermo, in l/h (o galloni per ora).
Consumo me-
dio di carbu-
rante
Dopo aver collegato l'accensione, il
consumo medio (in l/100 km o m.p.g)
viene visualizzato dopo aver percorso
circa 100 metri (328 piedi). Fino ad al-
lora, sono visualizzati dei trattini. Il
valore mostrato si aggiorna ogni 5 se-
condi circa.
Autonomia
Distanza approssimativa in km (o mi-
glia) che si può ancora percorrere con
il carburante che resta nel serbatoio,
sempre che si mantenga lo stesso sti-
le di guida. Si calcola, tra altri elemen-
ti, considerando il consumo momenta-
neo di carburante.
Chilometri
percorsiDistanza percorsa, dopo aver collega-
to l'accensione, in km (o miglia).
Velocità media
La velocità media comincia ad essere
calcolata già dopo circa 100 metri (o
328 piedi) dalla partenza. Fino ad al-
lora, sono visualizzati dei trattini. Il
valore mostrato si aggiorna ogni 5 se-
condi circa.
Indicazione di-
gitale della ve-
locitàVelocità momentanea visualizzata in
digitale.
Indicatore di-
gitale della
temperatura
olioIndicazione digitale della temperatura
aggiornata dell'olio motore.
Segnale velo-
cità a --- Km/hSe si riduce la velocità memorizzata
(tra 30-250 km/h, o tra 18-155 mph),
vengono emessi un segnale acustico e
visivo. Cambio di modalità di visualizzazione
● Nei veicoli senza volante multifunzione: pre-
mer e l

a leva.
● Nei veicoli con volante multifunzione: pre-
mere i
l tasto  o
.
Memorizzazione di una velocità per l'avviso
di velocità
● Selezionare l'indicazione Avvertenza di
velocità a --- km/h .
● Pr

emere il tasto OK per memorizzare la ve-
loc ità c
orr

ente e disattivare l'avviso. ●
Reg
olare entro i 5 secondi successivi la ve-
locità desiderata con il tasto doppio sulla le-
va dell'impianto tergicristalli o con i tasti  o
 del volante multifunzione. In seguito, pre-
mere nuovamente OK o attendere alcuni se-
c ondi. La
v

elocità resta memorizzata e l'avvi-
so attivato.
● Per disattivare , premere OK . La velocità
pr ogr
amm

ata viene cancellata.
Cancellare manualmente la memoria 1 o 2 ● Selezionare la memoria che si desidera
cancel
lare.
● Mantenere premuto per 2 secondi il tasto
OK .
P er
son

alizzazione delle indicazioni
Nel menu delle impostazioni è possibile
selezionare quali delle indicazioni possibili
nell'indicatore multifunzione si desiderano
visualizzare sul display del quadro strumenti.
Inoltre, è possibile modificare le unità di mi-
sura ››› pag. 32.
Menu Configurazione
Dati dell'in-
dicatore
multifunzio-
neConfigurazione dei dati dell'indicatore
multifunzione che si desidera visualizza-
re sul display del quadro strumenti
››› pag. 31. 32

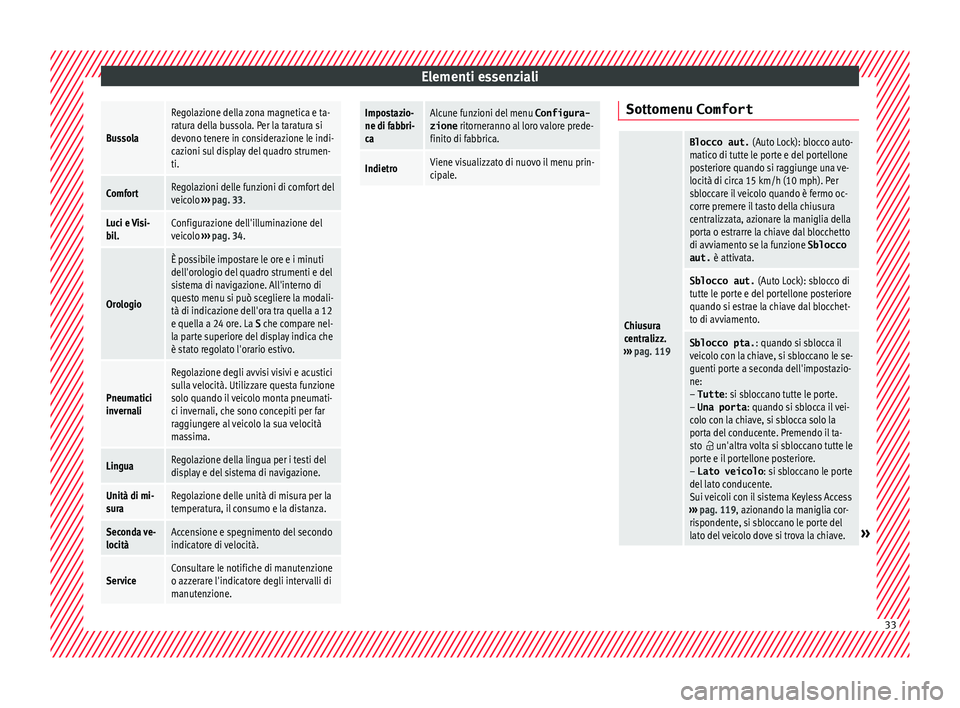

Elementi essenzialiBussola
Regolazione della zona magnetica e ta-
ratura della bussola. Per la taratura si
devono tenere in considerazione le indi-
cazioni sul display del quadro strumen-
ti.
ComfortRegolazioni delle funzioni di comfort del
veicolo
››› pag. 33.
Luci e Visi-
bil.Configurazione dell'illuminazione del
veicolo ››› pag. 34.
Orologio
È possibile impostare le ore e i minuti
dell'orologio del quadro strumenti e del
sistema di navigazione. All'interno di
questo menu si può scegliere la modali-
tà di indicazione dell'ora tra quella a 12
e quella a 24 ore. La S che compare nel-
la parte superiore del display indica che
è stato regolato l'orario estivo.
Pneumatici
invernali
Regolazione degli avvisi visivi e acustici
sulla velocità. Utilizzare questa funzione
solo quando il veicolo monta pneumati-
ci invernali, che sono concepiti per far
raggiungere al veicolo la sua velocità
massima.
LinguaRegolazione della lingua per i testi del
display e del sistema di navigazione.
Unità di mi-
suraRegolazione delle unità di misura per la
temperatura, il consumo e la distanza.
Seconda ve-
locitàAccensione e spegnimento del secondo
indicatore di velocità.
ServiceConsultare le notifiche di manutenzione
o azzerare l'indicatore degli intervalli di
manutenzione.
Impostazio-
ne di fabbri-
caAlcune funzioni del menu Configura-
zione ritorneranno al loro valore prede-
finito di fabbrica.
IndietroViene visualizzato di nuovo il menu prin-
cipale. Sottomenu Comfort
Chiusura
centralizz.
››› pag. 119
Blocco aut. (Auto Lock): blocco auto-
matico di tutte le porte e del portellone
posteriore quando si raggiunge una ve-
locità di circa 15 km/h (10 mph). Per
sbloccare il veicolo quando è fermo oc-
corre premere il tasto della chiusura
centralizzata, azionare la maniglia della
porta o estrarre la chiave dal blocchetto
di avviamento se la funzione Sblocco
aut. è attivata.
Sblocco aut. (Auto Lock): sblocco di
tutte le porte e del portellone posteriore
quando si estrae la chiave dal blocchet-
to di avviamento.
Sblocco pta. : quando si sblocca il
veicolo con la chiave, si sbloccano le se-
guenti porte a seconda dell'impostazio-
ne:
– Tutte : si sbloccano tutte le porte.
– Una porta : quando si sblocca il vei-
colo con la chiave, si sblocca solo la
porta del conducente. Premendo il ta-
sto
 un'altra volta si sbloccano tutte le
porte e il portellone posteriore.
– Lato veicolo : si sbloccano le porte
del lato conducente.
Sui veicoli con il sistema Keyless Access
››› pag. 119, azionando la maniglia cor-
rispondente, si sbloccano le porte del
lato del veicolo dove si trova la chiave.
» 33

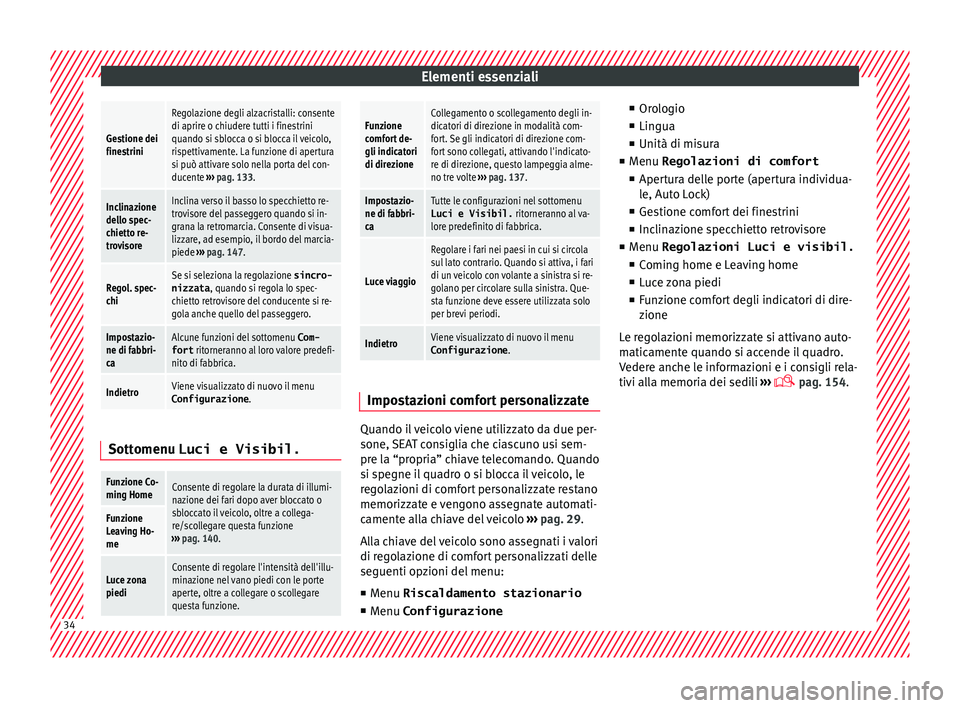

Elementi essenzialiGestione dei
finestrini
Regolazione degli alzacristalli: consente
di aprire o chiudere tutti i finestrini
quando si sblocca o si blocca il veicolo,
rispettivamente. La funzione di apertura
si può attivare solo nella porta del con-
ducente
››› pag. 133.
Inclinazione
dello spec-
chietto re-
trovisoreInclina verso il basso lo specchietto re-
trovisore del passeggero quando si in-
grana la retromarcia. Consente di visua-
lizzare, ad esempio, il bordo del marcia-
piede ››› pag. 147.
Regol. spec-
chiSe si seleziona la regolazione sincro-
nizzata , quando si regola lo spec-
chietto retrovisore del conducente si re-
gola anche quello del passeggero.
Impostazio-
ne di fabbri-
caAlcune funzioni del sottomenu Com-
fort ritorneranno al loro valore predefi-
nito di fabbrica.
IndietroViene visualizzato di nuovo il menu
Configurazione .Sottomenu Luci e Visibil.
Funzione Co-
ming HomeConsente di regolare la durata di illumi-
nazione dei fari dopo aver bloccato o
sbloccato il veicolo, oltre a collega-
re/scollegare questa funzione
››› pag. 140.
Funzione
Leaving Ho-
me
Luce zona
piediConsente di regolare l'intensità dell'illu-
minazione nel vano piedi con le porte
aperte, oltre a collegare o scollegare
questa funzione.
Funzione
comfort de-
gli indicatori
di direzioneCollegamento o scollegamento degli in-
dicatori di direzione in modalità com-
fort. Se gli indicatori di direzione com-
fort sono collegati, attivando l'indicato-
re di direzione, questo lampeggia alme-
no tre volte ››› pag. 137.
Impostazio-
ne di fabbri-
caTutte le configurazioni nel sottomenu
Luci e Visibil. ritorneranno al va-
lore predefinito di fabbrica.
Luce viaggio
Regolare i fari nei paesi in cui si circola
sul lato contrario. Quando si attiva, i fari
di un veicolo con volante a sinistra si re-
golano per circolare sulla sinistra. Que-
sta funzione deve essere utilizzata solo
per brevi periodi.
IndietroViene visualizzato di nuovo il menu
Configurazione . Impostazioni comfort personalizzate
Quando il veicolo viene utilizzato da due per-
sone,
S
EA

T consiglia che ciascuno usi sem-
pre la “propria” chiave telecomando. Quando
si spegne il quadro o si blocca il veicolo, le
regolazioni di comfort personalizzate restano
memorizzate e vengono assegnate automati-
camente alla chiave del veicolo ››› pag. 29.
Alla chiave del veicolo sono assegnati i valori
di regolazione di comfort personalizzati delle
seguenti opzioni del menu:
■ Menu Riscaldamento stazionario
■ Menu Configurazione ■
Oro
logio
■ Lingua
■ Unità di misura
■ Menu Regolazioni di comfort
■ Apertura delle porte (apertura individua-
le, Auto Lock)
■ Gestione comfort dei finestrini
■ Inclinazione specchietto retrovisore
■ Menu Regolazioni Luci e visibil.
■ Coming home e Leaving home
■ Luce zona piedi
■ Funzione comfort degli indicatori di dire-
zione
Le regolazioni memorizzate si attivano auto-
maticamente quando si accende il quadro.
Vedere anche le informazioni e i consigli rela-
tivi alla memoria dei sedili ›››
 pag. 154.34

Elementi essenziali

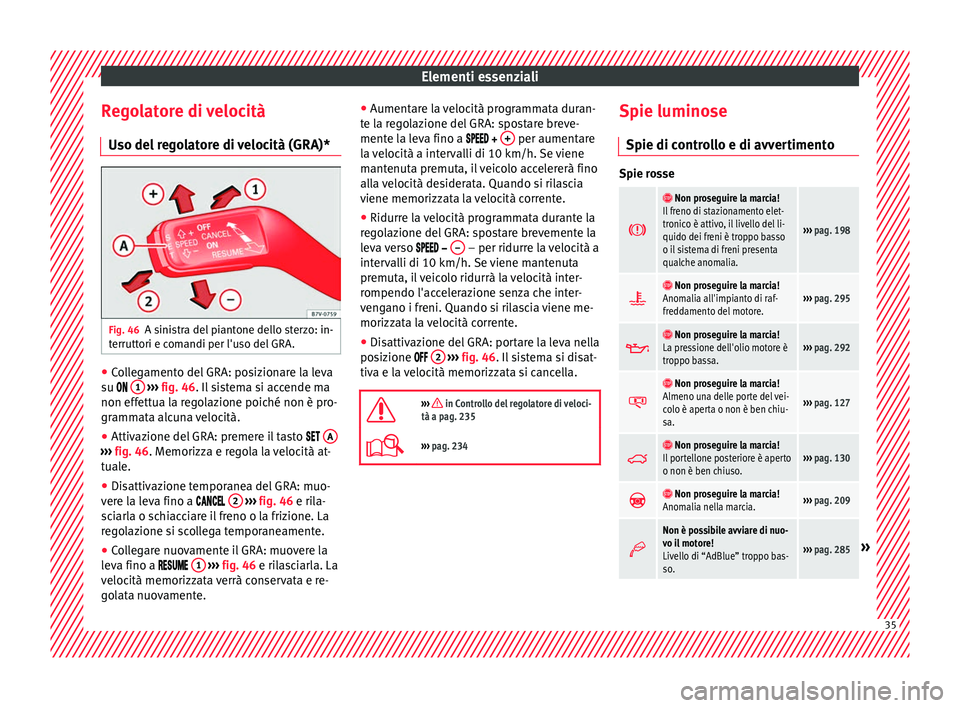

Regolatore di velocità U so del
r
egolatore di velocità (GRA)*Fig. 46
A sinistra del piantone dello sterzo: in-
t errutt
ori e c

omandi per l'uso del GRA. ●
Collegamento del GRA: posizionare la leva
s u  1
› ›
› fig. 46
. Il sistema si accende ma
non effettua la regolazione poiché non è pro-
grammata alcuna velocità.
● Attivazione del GRA: premere il tasto  A ›››
fig. 46. Memorizz a e r
egola la velocità at-
tuale.
● Disattivazione temporanea del GRA: muo-
ver e l

a leva fino a  2
› ›
› fig. 46 e rila-
sciarla o schiacciare il freno o la frizione. La
regolazione si scollega temporaneamente.
● Collegare nuovamente il GRA: muovere la
leva fino a
 1
› ›
› fig. 46 e rilasciarla. La
velocità memorizzata verrà conservata e re-
golata nuovamente. ●
Aumentare l
a velocità programmata duran-
te la regolazione del GRA: spostare breve-
mente la leva fino a   + per aumentare
l a
v

elocità a intervalli di 10 km/h. Se viene
mantenuta premuta, il veicolo accelererà fino
alla velocità desiderata. Quando si rilascia
viene memorizzata la velocità corrente.
● Ridurre la velocità programmata durante la
reg
olazione del GRA: spostare brevemente la
leva verso   – – per ridurre la velocità a
int er
v

alli di 10 km/h. Se viene mantenuta
premuta, il veicolo ridurrà la velocità inter-
rompendo l'accelerazione senza che inter-
vengano i freni. Quando si rilascia viene me-
morizzata la velocità corrente.
● Disattivazione del GRA: portare la leva nella
posiz
ione  2
› ›
› fig. 46 . Il sistema si disat-
tiva e la velocità memorizzata si cancella.

››› in Controllo del regolatore di veloci-
tà a pag. 235
››› pag. 234 Spie luminose
S pie di c
ontr

ollo e di avvertimento Spie rosse
 
Non proseguire la marcia!
Il freno di stazionamento elet-
tronico è attivo, il livello del li-
quido dei freni è troppo basso
o il sistema di freni presenta
qualche anomalia.
››› pag. 198  
Non proseguire la marcia!
Anomalia all'impianto di raf-
freddamento del motore.››› pag. 295  
Non proseguire la marcia!
La pressione dell'olio motore è
troppo bassa.››› pag. 292  
Non proseguire la marcia!
Almeno una delle porte del vei-
colo è aperta o non è ben chiu-
sa.
››› pag. 127  
Non proseguire la marcia!
Il portellone posteriore è aperto
o non è ben chiuso.››› pag. 130  
Non proseguire la marcia!
Anomalia nella marcia.››› pag. 209 
Non è possibile avviare di nuo-
vo il motore!
Livello di “AdBlue” troppo bas-
so.
›››
pag. 285» 35

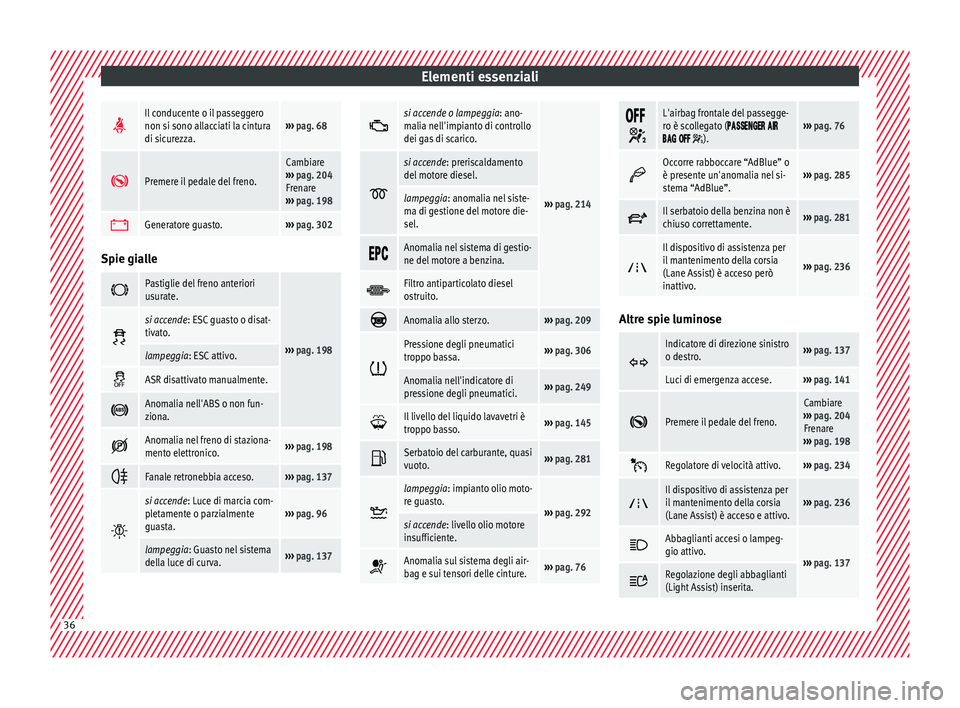

Elementi essenziali
Il conducente o il passeggero
non si sono allacciati la cintura
di sicurezza.›››
pag. 68 
Premere il pedale del freno.
Cambiare
››› pag. 204
Frenare
››› pag. 198 
Generatore guasto.›››
pag. 302 Spie gialle

Pastiglie del freno anteriori
usurate.
›››
pag. 198 
si accende: ESC guasto o disat-
tivato.
lampeggia: ESC attivo.

ASR disattivato manualmente.

Anomalia nell'ABS o non fun-
ziona.

Anomalia nel freno di staziona-
mento elettronico.›››
pag. 198 
Fanale retronebbia acceso.›››
pag. 137 
si accende: Luce di marcia com-
pletamente o parzialmente
guasta.›››
pag. 96
lampeggia: Guasto nel sistema
della luce di curva.››› pag. 137 
si accende o lampeggia: ano-
malia nell'impianto di controllo
dei gas di scarico.
››› pag. 214 
si accende: preriscaldamento
del motore diesel.
lampeggia: anomalia nel siste-
ma di gestione del motore die-
sel.

Anomalia nel sistema di gestio-
ne del motore a benzina.

Filtro antiparticolato diesel
ostruito.

Anomalia allo sterzo.›››
pag. 209 
Pressione degli pneumatici
troppo bassa.›››
pag. 306
Anomalia nell'indicatore di
pressione degli pneumatici.››› pag. 249 
Il livello del liquido lavavetri è
troppo basso.›››
pag. 145 
Serbatoio del carburante, quasi
vuoto.›››
pag. 281 
lampeggia: impianto olio moto-
re guasto.
›››
pag. 292si accende: livello olio motore
insufficiente. 
Anomalia sul sistema degli air-
bag e sui tensori delle cinture.›››
pag. 76 

L'airbag frontale del passegge-
ro è scollegato ( 
  ).››› pag. 76 
Occorre rabboccare “AdBlue” o
è presente un'anomalia nel si-
stema “AdBlue”.›››
pag. 285 
Il serbatoio della benzina non è
chiuso correttamente.›››
pag. 281 
Il dispositivo di assistenza per
il mantenimento della corsia
(Lane Assist) è acceso però
inattivo.
›››
pag. 236 Altre spie luminose

Indicatore di direzione sinistro
o destro.›››
pag. 137
Luci di emergenza accese.››› pag. 141 
Premere il pedale del freno.
Cambiare
››› pag. 204
Frenare
››› pag. 198 
Regolatore di velocità attivo.›››
pag. 234 
Il dispositivo di assistenza per
il mantenimento della corsia
(Lane Assist) è acceso e attivo.›››
pag. 236 
Abbaglianti accesi o lampeg-
gio attivo.
›››
pag. 137 Regolazione degli abbaglianti
(Light Assist) inserita.
36

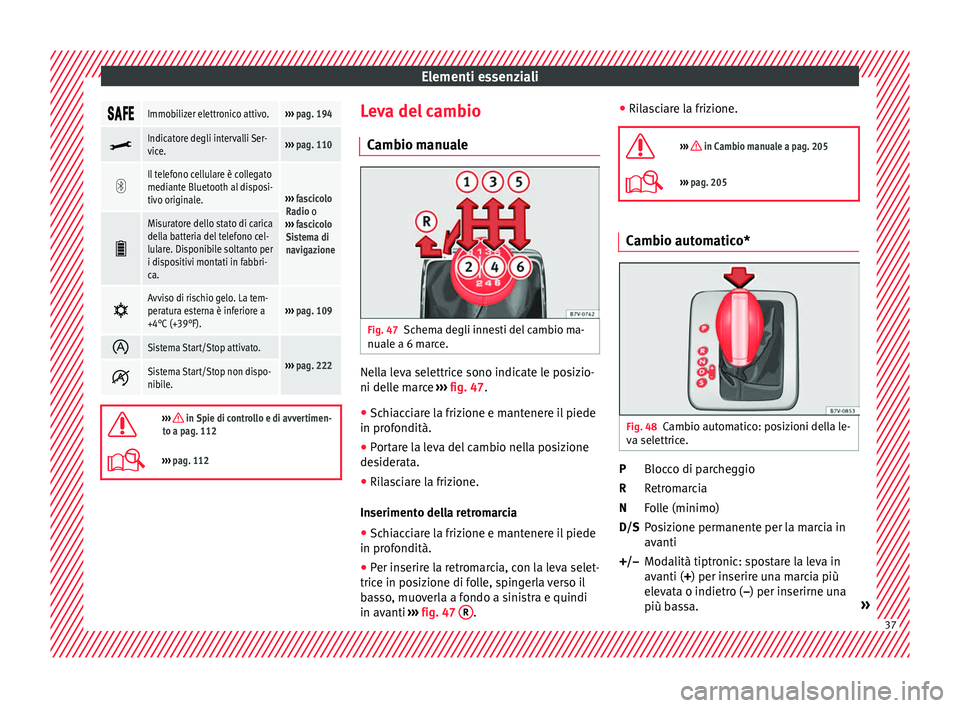

Elementi essenziali
Immobilizer elettronico attivo.›››
pag. 194 
Indicatore degli intervalli Ser-
vice.›››
pag. 110 
Il telefono cellulare è collegato
mediante Bluetooth al disposi-
tivo originale.
›››
fascicolo
Radio o
››› fascicolo
Sistema di
navigazione 
Misuratore dello stato di carica
della batteria del telefono cel-
lulare. Disponibile soltanto per
i dispositivi montati in fabbri-
ca.

Avviso di rischio gelo. La tem-
peratura esterna è inferiore a
+4°C (+39°F).›››
pag. 109 
Sistema Start/Stop attivato.
›››
pag. 222 Sistema Start/Stop non dispo-
nibile.

››› in Spie di controllo e di avvertimen-
to a pag. 112
››› pag. 112 Leva del cambio
C amb
io m

anuale Fig. 47
Schema degli innesti del cambio ma-
nual e a 6 m
ar

ce. Nella leva selettrice sono indicate le posizio-
ni del
l
e m

arce ››› fig. 47.
● Schiacciare la frizione e mantenere il piede
in profondità.
● P

ortare la leva del cambio nella posizione
desider
ata.
● Rilasciare la frizione.
Inserimento del
la retromarcia
● Schiacciare la frizione e mantenere il piede
in profondità.
● P

er inserire la retromarcia, con la leva selet-
trice in pos
izione di folle, spingerla verso il
basso, muoverla a fondo a sinistra e quindi
in avanti ››› fig. 47 R .●
Ril
a

sciare la frizione.

››› in Cambio manuale a pag. 205
››› pag. 205 Cambio automatico*
Fig. 48
Cambio automatico: posizioni della le-
v a sel
ettric

e. Blocco di parcheggio
R
etr
om

arcia
Folle (minimo)
Posizione permanente per la marcia in
avanti
Modalità tiptronic: spostare la leva in
avanti (+) per inserire una marcia più
elevata o indietro (–) per inserirne una
più bassa. »
P
R
N
D/S
+/–
37

Elementi essenziali
››› in Cambio automatico* a pag. 206
››› pag. 205

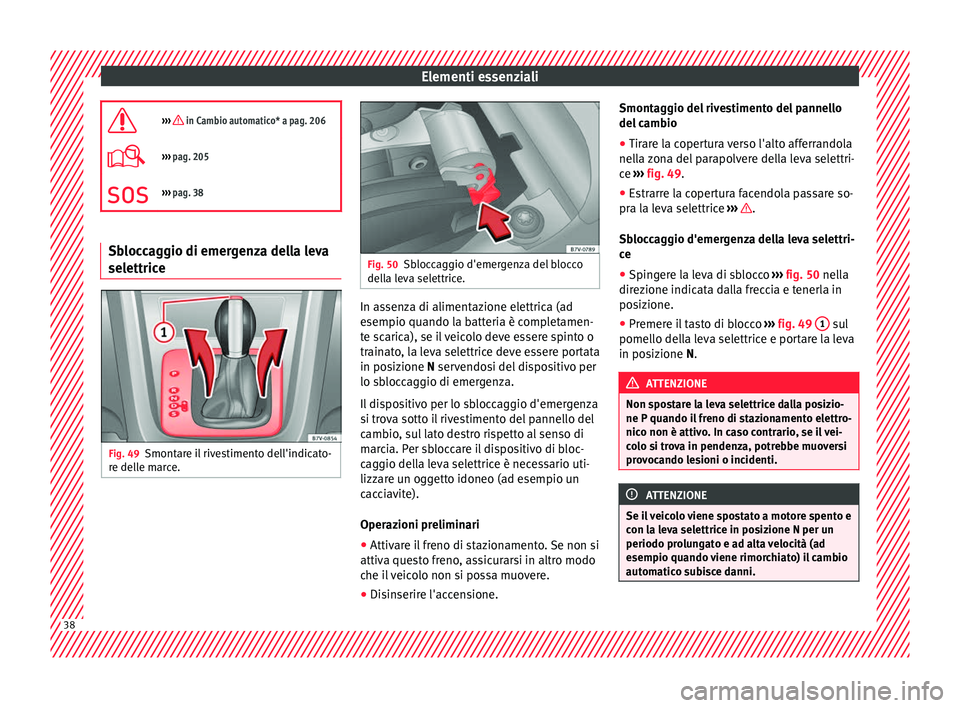

››› pag. 38 Sbloccaggio di emergenza della leva
selettrice
Fig. 49
Smontare il rivestimento dell'indicato-
r e del
l

e marce. Fig. 50
Sbloccaggio d'emergenza del blocco
dell a l

eva selettrice. In assenza di alimentazione elettrica (ad
e
sempio quando l
a b

atteria è completamen-
te scarica), se il veicolo deve essere spinto o
trainato, la leva selettrice deve essere portata
in posizione N servendosi del dispositivo per
lo sbloccaggio di emergenza.
Il dispositivo per lo sbloccaggio d'emergenza
si trova sotto il rivestimento del pannello del
cambio, sul lato destro rispetto al senso di
marcia. Per sbloccare il dispositivo di bloc-
caggio della leva selettrice è necessario uti-
lizzare un oggetto idoneo (ad esempio un
cacciavite).
Operazioni preliminari
● Attivare il freno di stazionamento. Se non si
attiva ques
to freno, assicurarsi in altro modo
che il veicolo non si possa muovere.
● Disinserire l'accensione. Smontaggio del rivestimento del pannello
del camb

io
● Tirare la copertura verso l'alto afferrandola
nella
zona del parapolvere della leva selettri-
ce ››› fig. 49.
● Estrarre la copertura facendola passare so-
pra la l
eva selettrice ››› .
Sb loc
c
aggio d'emergenza della leva selettri-
ce
● Spingere la leva di sblocco ›››
fig. 50 nella
direzione indicata dalla freccia e tenerla in
posizione.
● Premere il tasto di blocco ›››
fig. 49 1 sul
pomel lo del
l
a leva selettrice e portare la leva
in posizione N. ATTENZIONE
Non spostare la leva selettrice dalla posizio-
ne P quando il fr

eno di stazionamento elettro-
nico non è attivo. In caso contrario, se il vei-
colo si trova in pendenza, potrebbe muoversi
provocando lesioni o incidenti. ATTENZIONE
Se il veicolo viene spostato a motore spento e
con l a l

eva selettrice in posizione N per un
periodo prolungato e ad alta velocità (ad
esempio quando viene rimorchiato) il cambio
automatico subisce danni. 38
