Seat Altea 2005 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2005, Model line: Altea, Model: Seat Altea 2005Pages: 294, PDF-Größe: 10.16 MB
Page 111 of 294

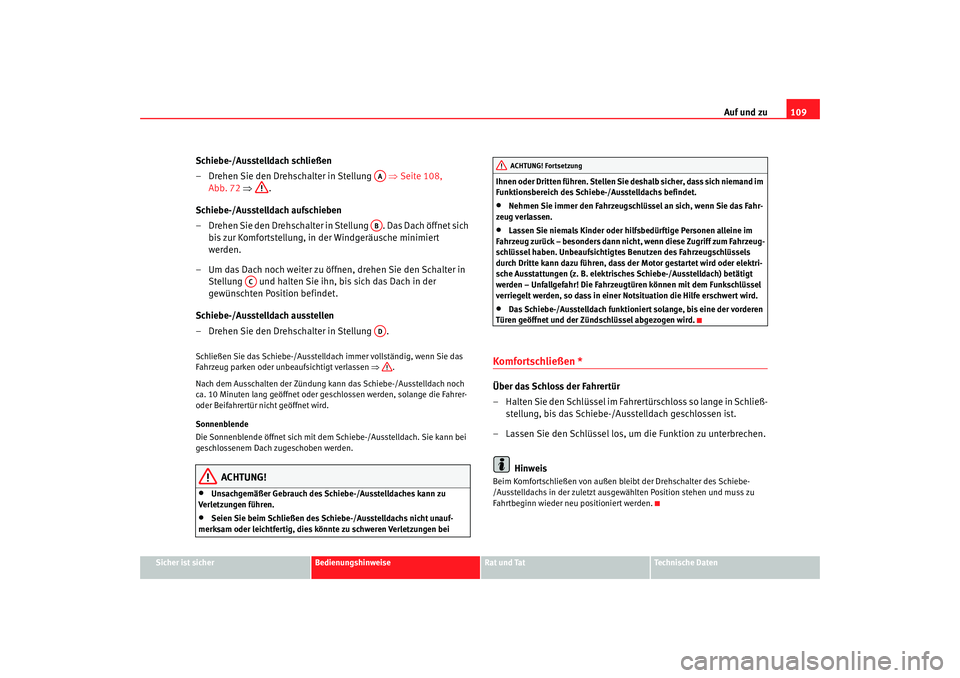

Auf und zu109
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Schiebe-/Ausstelldach schließen
– Drehen Sie den Drehschalter in Stellung ⇒Seite 108,
Abb. 72 ⇒ .
Schiebe-/Ausstelldach aufschieben
– Drehen Sie den Drehschalter in Stellung . Das Dach öffnet sich bis zur Komfortstellung, in der Windgeräusche minimiert
werden.
– Um das Dach noch weiter zu öffnen, drehen Sie den Schalter in Stellung und halten Sie ihn, bis sich das Dach in der
gewünschten Position befindet.
Schiebe-/Ausstelldach ausstellen
– Drehen Sie den Drehschalter in Stellung .Schließen Sie das Schiebe-/Ausstelldach immer vollständig, wenn Sie das
Fahrzeug parken oder unbeaufsichtigt verlassen ⇒ .
Nach dem Ausschalten der Zündung kann das Schiebe-/Ausstelldach noch
ca. 10 Minuten lang geöffnet oder geschlossen werden, solange die Fahrer-
oder Beifahrertür nicht geöffnet wird.
Sonnenblende
Die Sonnenblende öffnet sich mit dem Schiebe-/Ausstelldach. Sie kann bei
geschlossenem Dach zugeschoben werden.
ACHTUNG!
•
Unsachgemäßer Gebrauch des Schiebe-/Ausstelldaches kann zu
Verletzungen führen.
•
Seien Sie beim Schließen des Schiebe-/Ausstelldachs nicht unauf-
merksam oder leichtfertig, dies könnte zu schweren Verletzungen bei Ihnen oder Dritten führen. Stellen Sie deshalb sicher, dass sich niemand im
Funktionsbereich des Schiebe-/Ausstelldachs befindet.
•
Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahr-
zeug verlassen.
•
Lassen Sie niemals Kinder oder hilfsbedürftige Personen alleine im
Fahrzeug zurück – besonders dann nicht, wenn diese Zugriff zum Fahrzeug-
schlüssel haben. Unbeaufsichtigtes Benutzen des Fahrzeugschlüssels
durch Dritte kann dazu führen, dass der Motor gestartet wird oder elektri-
sche Ausstattungen (z. B. elektrisches Schiebe-/Ausstelldach) betätigt
werden – Unfallgefahr! Die Fahrzeugtüren können mit dem Funkschlüssel
verriegelt werden, so dass in einer Notsituation die Hilfe erschwert wird.
•
Das Schiebe-/Ausstelldach funktioniert solange, bis eine der vorderen
Türen geöffnet und der Zündschlüssel abgezogen wird.
Komfortschließen *Über das Schloss der Fahrertür
– Halten Sie den Schlüssel im Fahrertürschloss so lange in Schließ- stellung, bis das Schiebe-/Ausstelldach geschlossen ist.
– Lassen Sie den Schlüssel los, um die Funktion zu unterbrechen.
HinweisBeim Komfortschließen von außen blei bt der Drehschalter des Schiebe-
/Ausstelldachs in der zuletzt ausgewählten Position stehen und muss zu
Fahrtbeginn wieder neu positioniert werden.
AAAB
AC
AD
ACHTUNG! Fortsetzung
altea_aleman Seite 109 Donnerstag, 19. Mai 2005 12:58 12
Page 112 of 294
Auf und zu
110Kraftbegrenzung des Schiebe-/Ausstelldachs*
Das Schiebe-/Ausstelld ach ist mit einer Kraftbegrenzung ausgestattet, die
verhindert, dass größere Objekte beim Schließen des Daches gequetscht
werden. Die Kraftbegrenzung verhindert nicht, dass Finger mit dem Solar-
dach eingeklemmt werden können. We nn etwas das Schiebe-/Ausstelldach
beim Schließen blockiert, stoppt es und öffnet sich sofort wieder.
Ein durch Kraftbegrenzun g wiederholt geöffnetes Schiebe-/Ausstelldach
können Sie dann schließen, wenn Sie den Drehschalter solange in Stellung ⇒ Abb. 73 vorne drücken, bis das Schiebe-/Ausstelldach vollständig
geschlossen ist. Dabei ist zu beachten, dass das Schiebe-/Ausstelldach jetzt
ohne Kraftbegrenzung schließt.
Betätigung bei einer Störung
Im Falle einer Störung kann das Schiebedach auch von Hand geschlossen
werden.•
Setzen Sie hinten einen Schraubenzieher an und nehmen Sie die Kunst-
stoffabdeckung ab.
•
Nehmen Sie die Kurbel aus der Halterung in der Abdeckung, setzen Sie
sie bis zum Anschlag in die Öffnung ein (dabei den Widerstand der Feder
überwinden) und schließen Sie dann das Schiebedach.
•
Setzen Sie die Kurbel wieder in ihre Halterung ein, und bringen Sie die
Abdeckung wieder an.
Abb. 73 Ausschnitt aus
dem Dachhimmel: Dreh-
schalter Schiebe-
/AusstelldachAbb. 74 Kurbel für
Notverriegelung
AA
altea_aleman Seite 110 Donnerstag, 19. Mai 2005 12:58 12
Page 113 of 294

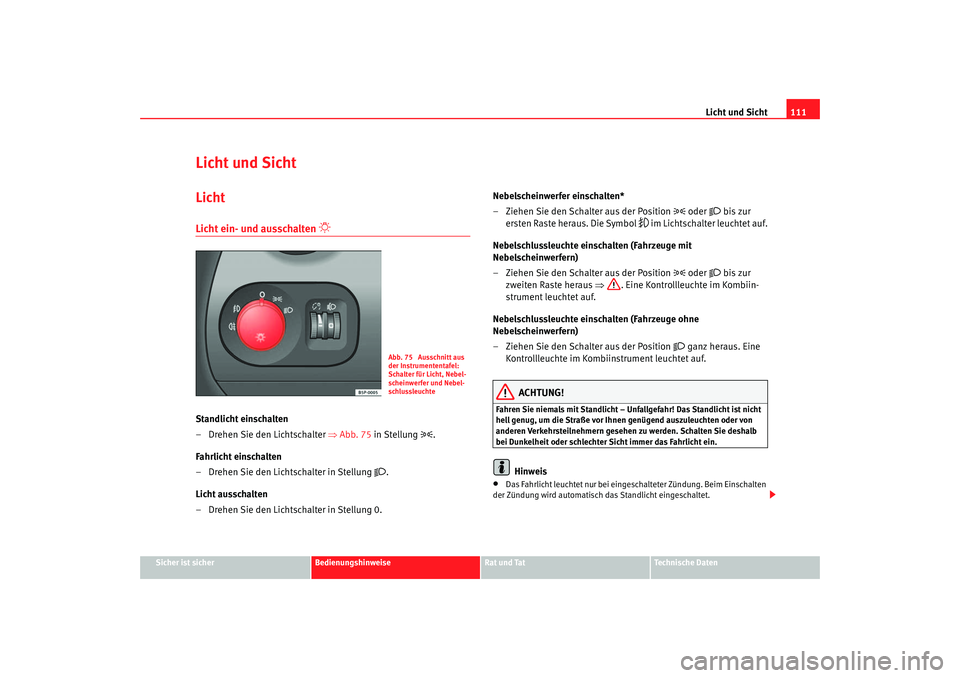

Licht und Sicht111
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Licht und SichtLichtLicht ein- und ausschalten
Standlicht einschalten
– Drehen Sie den Lichtschalter ⇒Abb. 75 in Stellung
.
Fahrlicht einschalten
– Drehen Sie den Lichtschalter in Stellung
.
Licht ausschalten
– Drehen Sie den Lichtschalter in Stellung 0. Nebelscheinwerfer einschalten*
– Ziehen Sie den Schalter aus der Position
oder
bis zur
ersten Raste heraus. Die Symbol
im Lichtschalter leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge mit
Nebelscheinwerfern)
– Ziehen Sie den Schalter aus der Position
oder
bis zur
zweiten Raste heraus ⇒. Eine Kontrollleuchte im Kombiin-
strument leuchtet auf.
Nebelschlussleuchte einschalten (Fahrzeuge ohne
Nebelscheinwerfern)
– Ziehen Sie den Schalter aus der Position
ganz heraus. Eine
Kontrollleuchte im Kombiinstrument leuchtet auf.
ACHTUNG!
Fahren Sie niemals mit Standlicht – Unfallgefahr! Das Standlicht ist nicht
hell genug, um die Straße vor Ihnen genügend auszuleuchten oder von
anderen Verkehrsteilnehmern gesehen zu werden. Schalten Sie deshalb
bei Dunkelheit oder schlechter Sicht immer das Fahrlicht ein.
Hinweis
•
Das Fahrlicht leuchtet nur bei eingeschalteter Zündung. Beim Einschalten
der Zündung wird automatisch das Standlicht eingeschaltet.
Abb. 75 Ausschnitt aus
der Instrumententafel:
Schalter für Licht, Nebel-
scheinwerfer und Nebel-
schlussleuchte
altea_aleman Seite 111 Donnerstag, 19. Mai 2005 12:58 12
Page 114 of 294

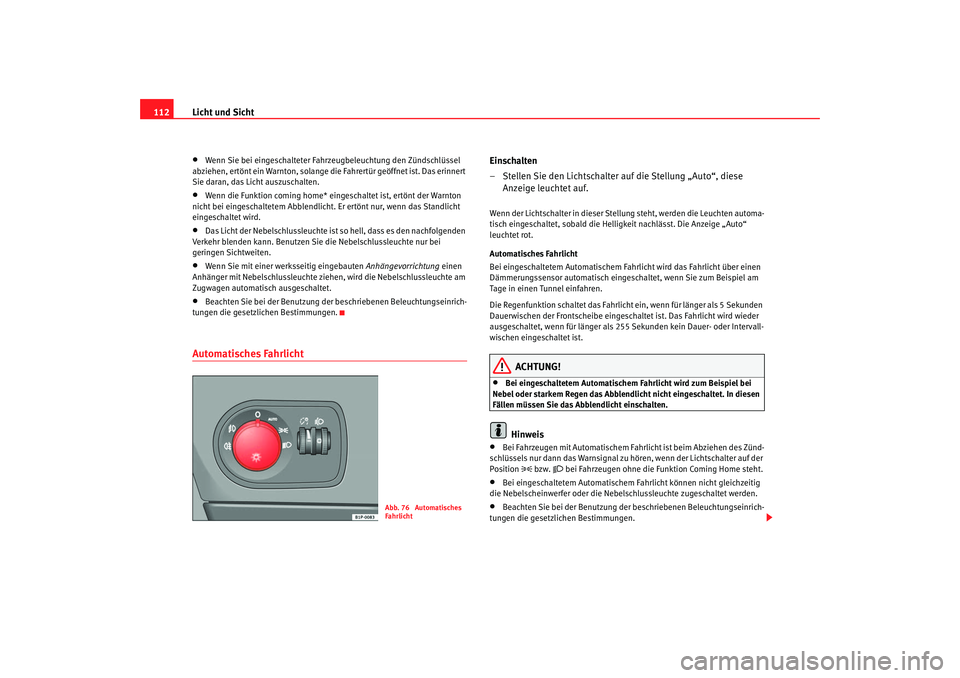

Licht und Sicht
112•
Wenn Sie bei eingeschalteter Fahrzeugbeleuchtung den Zündschlüssel
abziehen, ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert
Sie daran, das Licht auszuschalten.
•
Wenn die Funktion coming home* eingesc haltet ist, ertönt der Warnton
nicht bei eingeschaltetem Abblendlicht. Er ertönt nur, wenn das Standlicht
eingeschaltet wird.
•
Das Licht der Nebelschlussleuchte ist so hell, dass es den nachfolgenden
Verkehr blenden kann. Benutzen Si e die Nebelschlussleuchte nur bei
geringen Sichtweiten.
•
Wenn Sie mit einer werksseitig eingebauten Anhängevorrichtung einen
Anhänger mit Nebelschlussleuchte ziehen , wird die Nebelschlussleuchte am
Zugwagen automatisch ausgeschaltet.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Automatisches Fahrlicht
Einschalten
– Stellen Sie den Lichtschalter auf die Stellung „Auto“, diese Anzeige leuchtet auf.Wenn der Lichtschalter in dieser Stellung steht, werden die Leuchten automa-
tisch eingeschaltet, sobald die Helligkeit nachlässt. Die Anzeige „Auto“
leuchtet rot.
Automatisches Fahrlicht
Bei eingeschaltetem Automatischem Fahrlicht wird das Fahrlicht über einen
Dämmerungssensor automatisch eingeschaltet, wenn Sie zum Beispiel am
Tage in einen Tunnel einfahren.
Die Regenfunktion schaltet das Fahrlicht ein, wenn für länger als 5 Sekunden
Dauerwischen der Frontscheibe eingeschaltet ist. Das Fahrlicht wird wieder
ausgeschaltet, wenn für länger als 255 Sekunden kein Dauer- oder Intervall-
wischen eingeschaltet ist.
ACHTUNG!
•
Bei eingeschaltetem Automatischem Fahrlicht wird zum Beispiel bei
Nebel oder starkem Regen das Abblendlicht nicht eingeschaltet. In diesen
Fällen müssen Sie das Abblendlicht einschalten.Hinweis
•
Bei Fahrzeugen mit Automatischem Fahrlicht ist beim Abziehen des Zünd-
schlüssels nur dann das Warnsignal zu hö ren, wenn der Lichtschalter auf der
Position
bzw.
bei Fahrzeugen oh ne die Funktion Coming Home steht.
•
Bei eingeschaltetem Automatischem Fahrlicht können nicht gleichzeitig
die Nebelscheinwerfer oder die Nebelschlussleuchte zugeschaltet werden.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tungen die gesetzlichen Bestimmungen.
Abb. 76 Automatisches
Fahrlicht
altea_aleman Seite 112 Donnerstag, 19. Mai 2005 12:58 12
Page 115 of 294

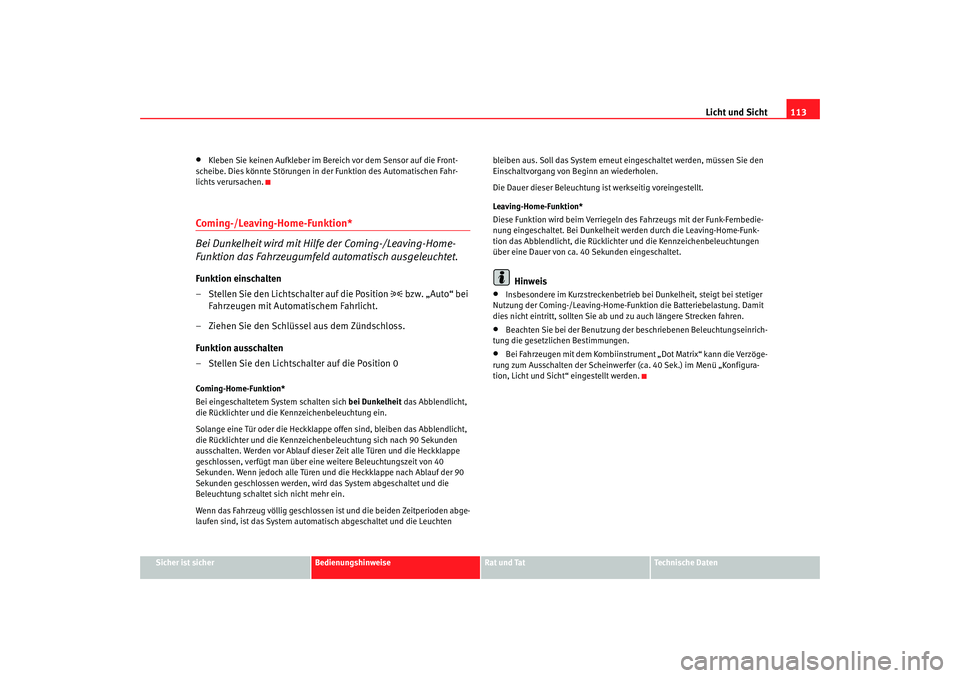

Licht und Sicht113
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Kleben Sie keinen Aufkleber im Be reich vor dem Sensor auf die Front-
scheibe. Dies könnte Störungen in der Funktion des Automatischen Fahr-
lichts verursachen.
Coming-/Leaving-Home-Funktion*
Bei Dunkelheit wird mit Hilfe der Coming-/Leaving-Home-
Funktion das Fahrzeugumfeld automatisch ausgeleuchtet.Funktion einschalten
– Stellen Sie den Lichtschalter auf die Position
bzw. „Auto“ bei
Fahrzeugen mit Automatischem Fahrlicht.
– Ziehen Sie den Schlüssel aus dem Zündschloss.
Funktion ausschalten
– Stellen Sie den Lichtschalter auf die Position 0
Coming-Home-Funktion*
Bei eingeschaltetem System schalten sich bei Dunkelheit das Abblendlicht,
die Rücklichter und die Ke nnzeichenbeleuchtung ein.
Solange eine Tür oder die Heckklappe offen sind, bleiben das Abblendlicht,
die Rücklichter und die Kennzeichenbe leuchtung sich nach 90 Sekunden
ausschalten. Werden vor Ablauf dieser Zeit alle Türen und die Heckklappe
geschlossen, verfügt man über eine weitere Beleuchtungszeit von 40
Sekunden. Wenn jedoch alle Türen und die Heckklappe nach Ablauf der 90
Sekunden geschlossen werden, wird das System abgeschaltet und die
Beleuchtung schaltet sich nicht mehr ein.
Wenn das Fahrzeug völlig geschlossen ist und die beiden Zeitperioden abge-
laufen sind, ist das System automatisch abgeschaltet und die Leuchten bleiben aus. Soll das System erneut eingeschaltet werden, müssen Sie den
Einschaltvorgang von Beginn an wiederholen.
Die Dauer dieser Beleuchtung ist werkseitig voreingestellt.
Leaving-Home-Funktion*
Diese Funktion wird beim Verriegeln des Fahrzeugs mit der Funk-Fernbedie-
nung eingeschaltet. Bei Dunkelheit werden durch die Leaving-Home-Funk-
tion das Abblendlicht, die Rücklichter und die Kennzeichenbeleuchtungen
über eine Dauer von ca. 40 Sekunden eingeschaltet.
Hinweis
•
Insbesondere im Kurzstreckenbetrieb bei Dunkelheit, steigt bei stetiger
Nutzung der Coming-/Leaving-Home-Funktion die Batteriebelastung. Damit
dies nicht eintritt, sollten Sie ab und zu auch längere Strecken fahren.
•
Beachten Sie bei der Benutzung der beschriebenen Beleuchtungseinrich-
tung die gesetzlichen Bestimmungen.
•
Bei Fahrzeugen mit dem Kombiinstrume nt „Dot Matrix“ kann die Verzöge-
rung zum Ausschalten der Scheinwerfer (ca. 40 Sek.) im Menü „Konfigura-
tion, Licht und Sicht“ eingestellt werden.
altea_aleman Seite 113 Donnerstag, 19. Mai 2005 12:58 12
Page 116 of 294

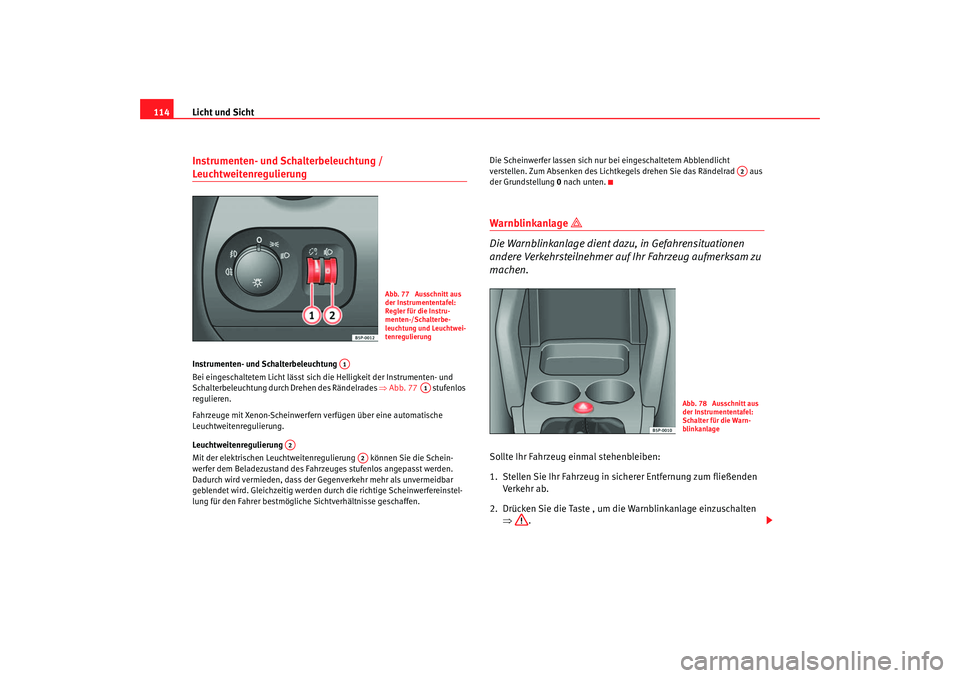

Licht und Sicht
114Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 77 stufenlos
regulieren.
Fahrzeuge mit Xenon-Scheinwerfern verfügen über eine automatische
Leuchtweitenregulierung.
Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenre gulierung können Sie die Schein-
werfer dem Beladezustand des Fahrzeuges stufenlos angepasst werden.
Dadurch wird vermieden, dass der Gegenverkehr mehr als unvermeidbar
geblendet wird. Gleichzeitig werden durch die richtige Scheinwerfereinstel-
lung für den Fahrer bestmögliche Sichtverhältnisse geschaffen. Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung
0 nach unten.
Warnblinkanlage
Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehenbleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden Verkehr ab.
2. Drücken Sie die Taste , um die Warnblinkanlage einzuschalten ⇒ .
Abb. 77 Ausschnitt aus
der Instrumententafel:
Regler für die Instru-
menten-/Schalterbe-
leuchtung und Leuchtwei-
tenregulierung
A1
A1
A2
A2
A2
Abb. 78 Ausschnitt aus
der Instrumententafel:
Schalter für die Warn-
blinkanlage
altea_aleman Seite 114 Donnerstag, 19. Mai 2005 12:58 12

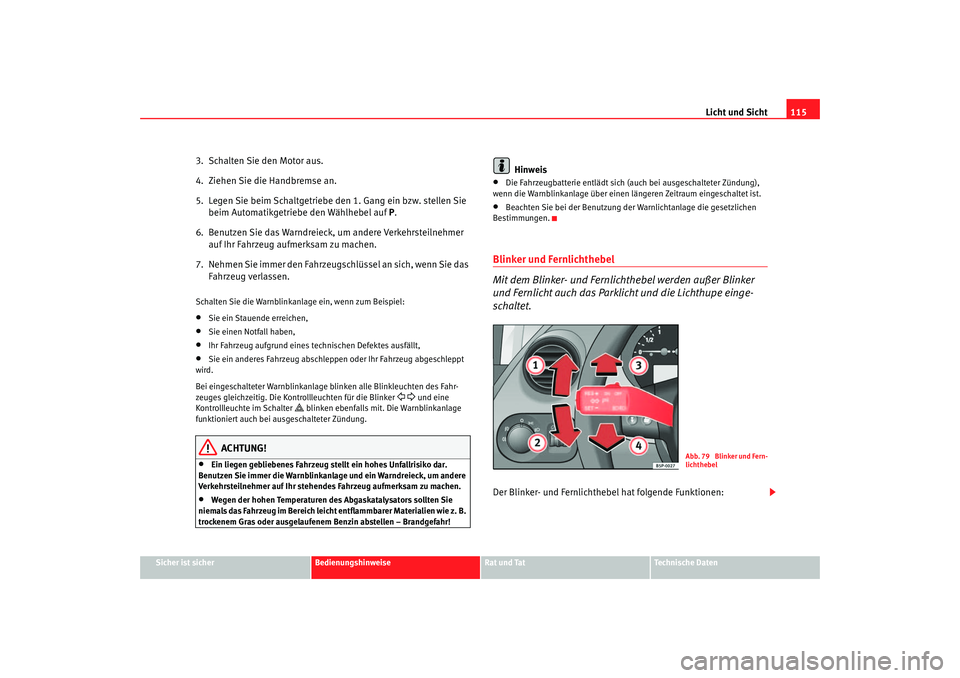

Page 117 of 294
Licht und Sicht115
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie
beim Automatikgetriebe den Wählhebel auf P .
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•
Sie ein Stauende erreichen,
•
Sie einen Notfall haben,
•
Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,
•
Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Die Kontrollleuchten für die Blinker
und eine
Kontrollleuchte im Schalter
blinken ebenfalls mit. Die Warnblinkanlage
funktioniert auch bei ausgeschalteter Zündung.
ACHTUNG!
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehende s Fahrzeug aufmerksam zu machen.
•
Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien wie z. B.
trockenem Gras oder ausgelaufenem Benzin abstellen – Brandgefahr!
Hinweis
•
Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.
•
Beachten Sie bei der Benutzung der Warnlichtanlage die gesetzlichen
Bestimmungen.
Blinker und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.Der Blinker- und Fernlichthebel hat folgende Funktionen:
Abb. 79 Blinker und Fern-
lichthebel
altea_aleman Seite 115 Donnerstag, 19. Mai 2005 12:58 12

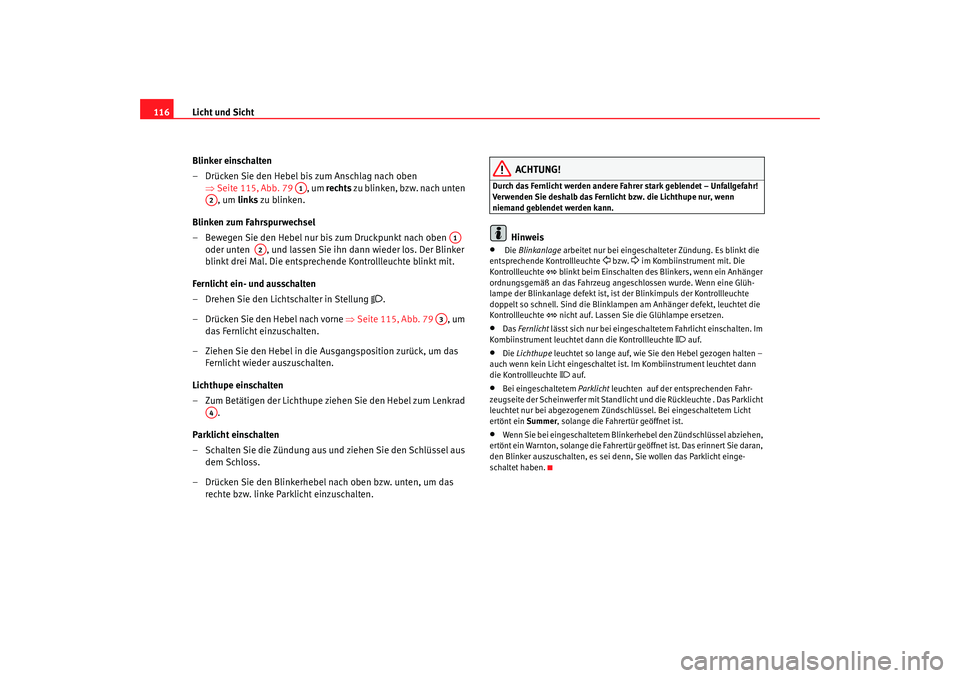

Page 118 of 294
Licht und Sicht
116
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒Seite 115, Abb. 79 , um rechts zu bl i n ke n , bz w. na ch un te n
, um links zu blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt drei Mal. Die entsprechende Kontrollleuchte blinkt mit.
Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung
.
– Drücken Sie den Hebel nach vorne ⇒ Seite 115, Abb. 79 , um
das Fernlicht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe einschalten
– Zum Betätigen der Lichthupe zi ehen Sie den Hebel zum Lenkrad
.
Parklicht einschalten
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
•
Die Blinkanlage arbeitet nur bei eingeschalt eter Zündung. Es blinkt die
entsprechende Kontrollleuchte
bzw.
im Kombiinstrument mit. Die
Kontrollleuchte
blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinklam pen am Anhänger defekt, leuchtet die
Kontrollleuchte nicht auf. Lassen Sie die Glühlampe ersetzen.
•
Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
auf.
•
Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet is t. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
auf.
•
Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte . Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer, solange die Fahrertür geöffnet ist.
•
Wenn Sie bei eingeschaltetem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A1
A2
A1
A2
A3
A4
altea_aleman Seite 116 Donnerstag, 19. Mai 2005 12:58 12
Page 119 of 294
Licht und Sicht117
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
InnenleuchtenInnenleuchte vorne Typ 1Mit dem Schalter ⇒Abb. 80 können Sie folgende Positionen wählen:
Türkontaktschaltung
Der Kippschalter steht gerade (nicht betä tigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte eingeschaltet
Drücken Sie den Schalter auf die Position
.
Innenleuchte ausgeschaltet O
Drücken Sie den Schalter auf die Position O ⇒Abb. 80.
Hinweis
Sind nicht alle Fahrzeugtüren gesch lossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Innenleuchte vorne Typ 2Mit dem Schalter ⇒Abb. 81 können Sie folgende Positionen wählen:
Türkontaktschaltung
Der Kippschalter steht gerade (nicht betätigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zünds chlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeuges oder Einsch alten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Abb. 80 Ausschnitt aus
Dachhimmel: Innen-
leuchte vorne
AA
Abb. 81 Ausschnitt aus
Dachhimmel: Innen-
leuchte vorne
AA
altea_aleman Seite 117 Donnerstag, 19. Mai 2005 12:58 12

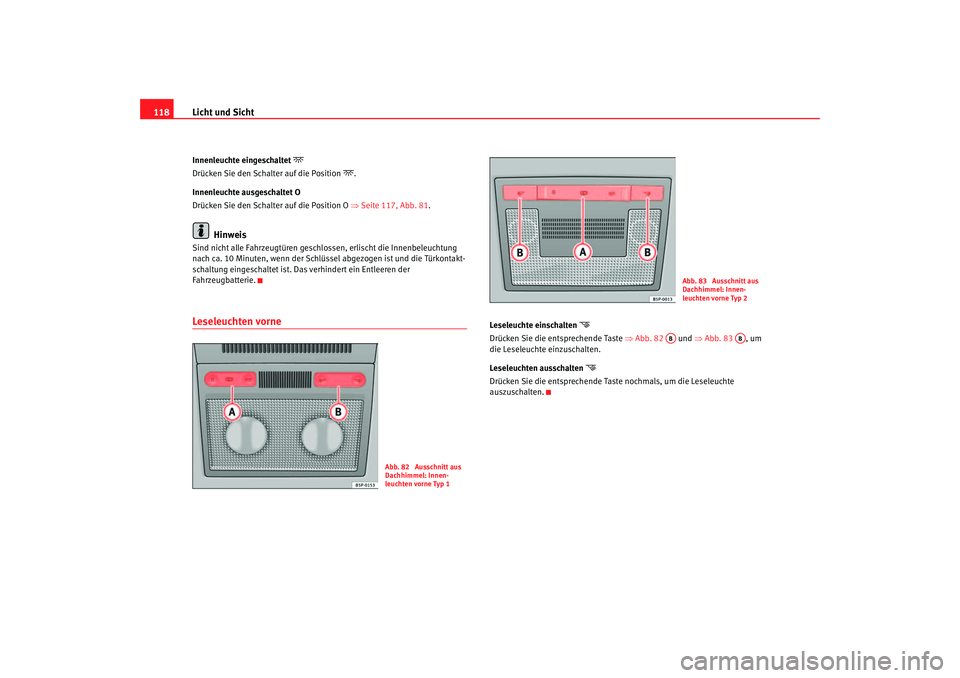

Page 120 of 294
Licht und Sicht
118Innenleuchte eingeschaltet
Drücken Sie den Schalter auf die Position
.
Innenleuchte ausgeschaltet O
Drücken Sie den Schalter auf die Position O ⇒Seite 117, Abb. 81 .
Hinweis
Sind nicht alle Fahrzeugtüren gesch lossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchten vorne
Leseleuchte einschalten
Drücken Sie die entsprechende Taste ⇒Abb. 82 und ⇒Abb. 83 , um
die Leseleuchte einzuschalten.
Leseleuchten ausschalten
Drücken Sie die entsprechende Taste nochmals, um die Leseleuchte
auszuschalten.
Abb. 82 Ausschnitt aus
Dachhimmel: Innen-
leuchten vorne Typ 1
Abb. 83 Ausschnitt aus
Dachhimmel: Innen-
leuchten vorne Typ 2
AB
AB
altea_aleman Seite 118 Donnerstag, 19. Mai 2005 12:58 12
