Seat Altea 2005 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2005, Model line: Altea, Model: Seat Altea 2005Pages: 294, PDF-Größe: 10.16 MB
Page 151 of 294

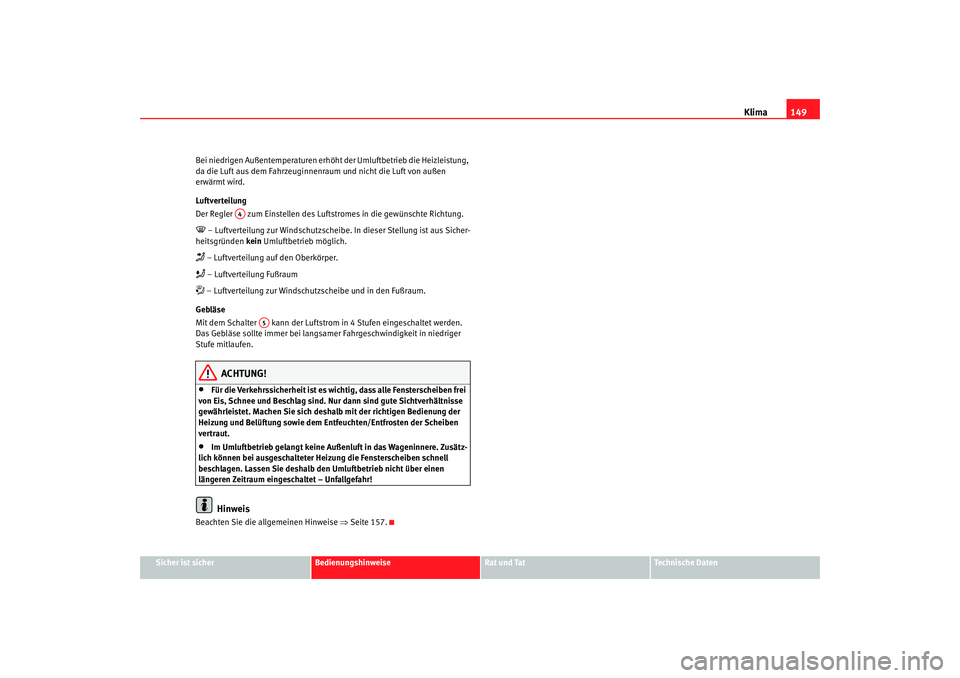

Klima149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Bei niedrigen Außentemperaturen erhöht
der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler zum Einstellen des Luftst romes in die gewünschte Richtung.
– Luftverteilung zur Windschutzscheibe. In dieser Stellung ist aus Sicher-
heitsgründen kein Umluftbetrieb möglich. – Luftverteilung auf den Oberkörper. – Luftverteilung Fußraum – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter kann der Luftstro m in 4 Stufen eingeschaltet werden.
Das Gebläse sollte immer bei langsame r Fahrgeschwindigkeit in niedriger
Stufe mitlaufen.
ACHTUNG!
•
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
•
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätz-
lich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 157.
A4
A5
altea_aleman Seite 149 Donnerstag, 19. Mai 2005 12:58 12
Page 152 of 294
Klima
150Climatic*SchalterDie Klimaanlage funktioniert nur bei laufendem Motor und einge-
schaltetem Gebläse.
– Mit den Reglern ⇒Abb. 123 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste , oder , um eine Funk- tion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten an der Taste auf.
Temperaturregler ⇒Seite 151
Taste – Kühlanlage ein-/ausschalten ⇒Seite 151 Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich vorzeitig durch Drücken der Taste ausschalten.
Taste – Umluftbetrieb ⇒Seite 153
Luftverteilungsregler ⇒Seite 151
Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Gebläse
sollte immer bei langsamer Fahrge schwindigkeit in niedriger Stufe
mitlaufen.
Abb. 123 In der Instrumententafel: Bedienelemente der
Climatic
A1
A5
A6
A2
A3
A4
A1A2
AC
A3
A4
A5A6
altea_aleman Seite 150 Donnerstag, 19. Mai 2005 12:58 12
Page 153 of 294

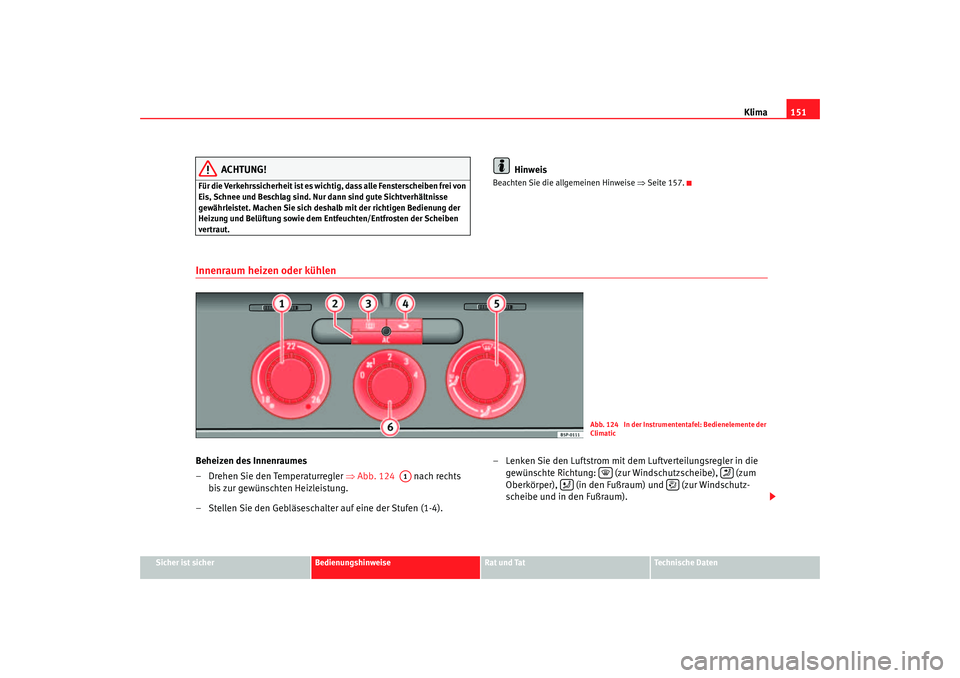

Klima151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Für die Verkehrssicherheit ist es wichti g, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 157.
Innenraum heizen oder kühlenBeheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒Abb. 124 nach rechts
bis zur gewünschten Heizleistung.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1-4). – Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die
gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).
Abb. 124 In der Instrumententafel: Bedienelemente der
Climatic
A1
altea_aleman Seite 151 Donnerstag, 19. Mai 2005 12:58 12
Page 154 of 294
Klima
152
Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste ⇒Seite 150,
Abb. 123 ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünschte Kühlleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1-4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).Heizen
Die größtmögliche Heizleistung und ei n schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Moto r seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Wageninneren nicht nur die Tempe-
ratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher
Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und
ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einsch alten lässt, kann dies folgende Ursa-
chen haben:•
Der Motor läuft nicht.
•
Das Gebläse ist ausgeschaltet.
•
Die Außentemperatur ist niedriger als +3 °C.
•
Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.
•
Die Sicherung der Klimaanlage ist defekt.
•
Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen.
AC
altea_aleman Seite 152 Donnerstag, 19. Mai 2005 12:58 12
Page 155 of 294

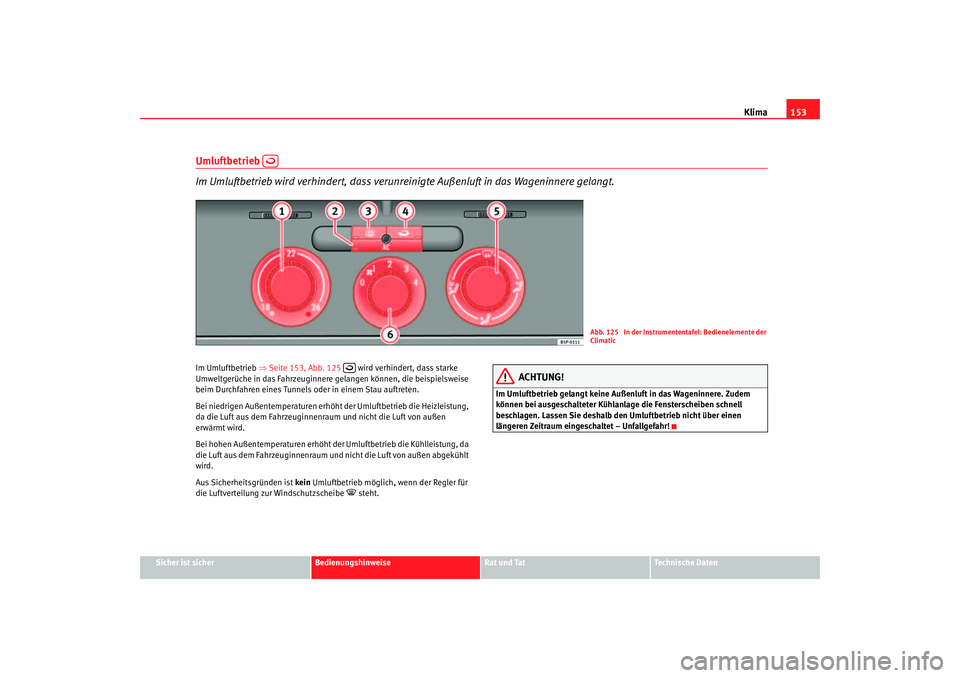

Klima153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Wageninnere gelangt.Im Umluftbetrieb ⇒Seite 153, Abb. 125 wird verhindert, dass starke
Umweltgerüche in das Fahrzeuginnere gelangen können, die beispielsweise
beim Durchfahren eines Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da
die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt
wird.
Aus Sicherheitsgründen ist kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!
Abb. 125 In der Instrumententafel: Bedienelemente der
Climatic
altea_aleman Seite 153 Donnerstag, 19. Mai 2005 12:58 12
Page 156 of 294
Klima

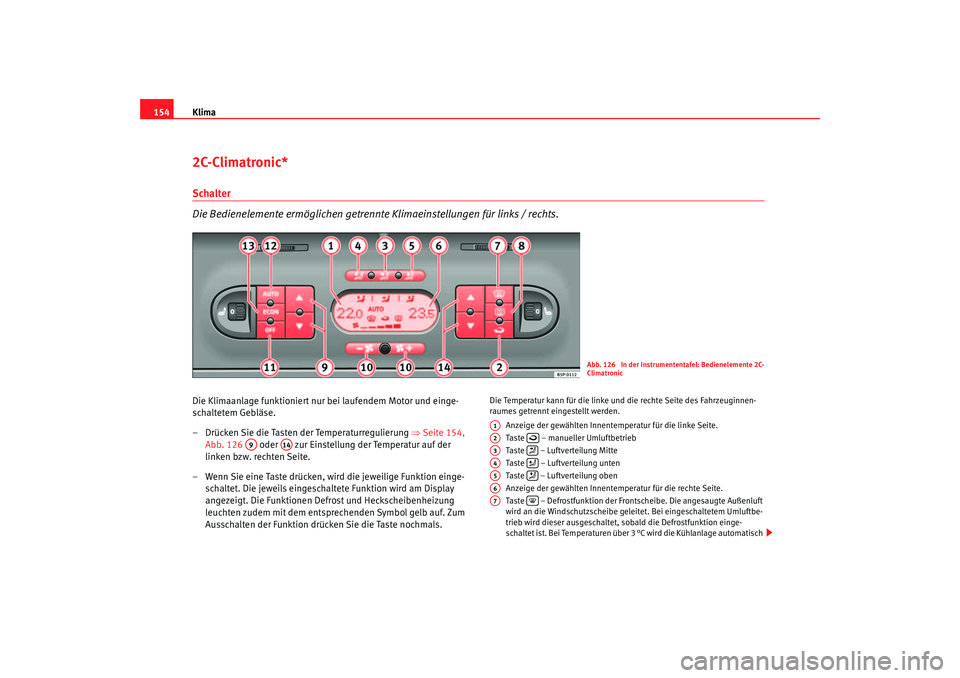

1542C-Climatronic*Schalter
Die Bedienelemente ermöglichen getrennte Klimaeinstellungen für links / rechts.Die Klimaanlage funktioniert nur bei laufendem Motor und einge-
schaltetem Gebläse.
– Drücken Sie die Tasten der Temperaturregulierung ⇒Seite 154,
Abb. 126 oder zur Einstellung der Temperatur auf der
linken bzw. rechten Seite.
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion einge- schaltet. Die jeweils eingeschaltete Funktion wird am Display
angezeigt. Die Funktionen Defrost und Heckscheibenheizung
leuchten zudem mit dem entsprechenden Symbol gelb auf. Zum
Ausschalten der Funktion drücken Sie die Taste nochmals.
Die Temperatur kann für die linke und die rechte Seite des Fahrzeuginnen-
raumes getrennt eingestellt werden.
Anzeige der gewählten Innentemperatur für die linke Seite.
Taste – manueller Umluftbetrieb
Taste – Luftverteilung Mitte
Taste – Luftverteilung unten
Taste – Luftverteilung oben
Anzeige der gewählten Innentem peratur für die rechte Seite.
Taste – Defrostfunktion der Frontscheibe. Die angesaugte Außenluft
wird an die Windschutzscheibe geleitet. Bei eingeschaltetem Umluftbe-
trieb wird dieser ausgeschaltet, sobald die Defrostfunktion einge-
schaltet ist. Bei Temperaturen über 3 °C wird die Kühlanlage automatisch
Abb. 126 In der Instrumententafel: Bedienelemente 2C-
Climatronic
A9
A14
A1A2
A3
A4
A5
A6A7
altea_aleman Seite 154 Donnerstag, 19. Mai 2005 12:58 12
Page 157 of 294

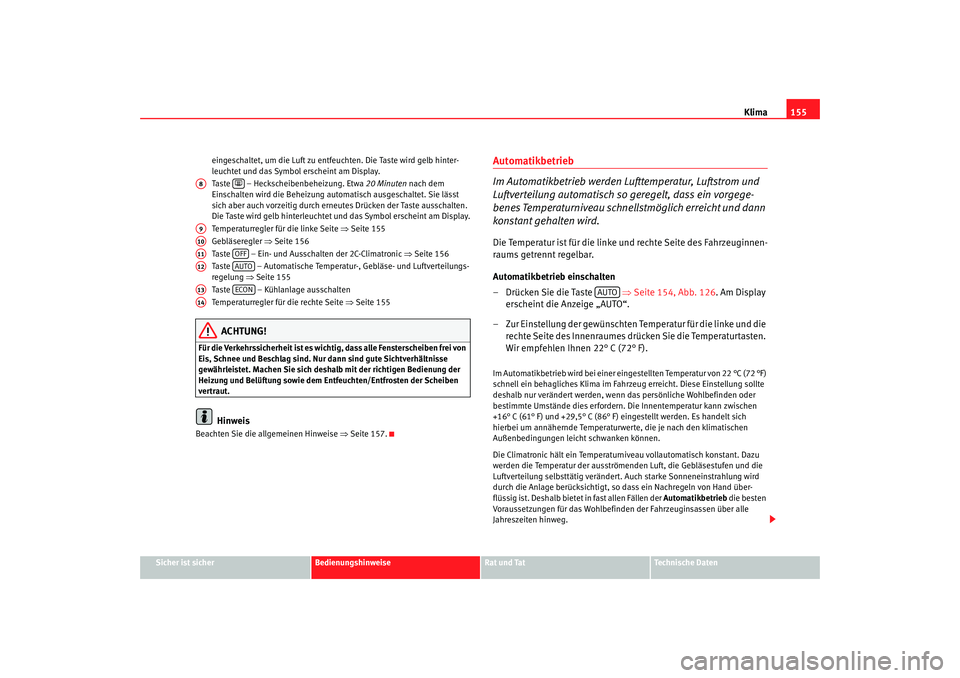

Klima155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
eingeschaltet, um die Luft zu entfeuchten. Die Taste wird gelb hinter-
leuchtet und das Symbol erscheint am Display.
Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich aber auch vorzeitig durch erneutes Drücken der Taste ausschalten.
Die Taste wird gelb hinterleuchtet und das Symbol erscheint am Display.
Temperaturregler für die linke Seite ⇒Seite 155
Gebläseregler ⇒Seite 156
Taste – Ein- und Ausschalten der 2C-Climatronic ⇒Seite 156
Taste – Automatische Temperatur-, Gebläse- und Luftverteilungs-
regelung ⇒Seite 155
Taste – Kühlanlage ausschalten
Temperaturregler für die rechte Seite ⇒Seite 155
ACHTUNG!
Für die Verkehrssicherheit ist es wichti g, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 157.
Automatikbetrieb
Im Automatikbetrieb werden Lufttemperatur, Luftstrom und
Luftverteilung automatisch so geregelt, dass ein vorgege-
benes Temperaturniveau schnellstmöglich erreicht und dann
konstant gehalten wird.Die Temperatur ist für die linke und rechte Seite des Fahrzeuginnen-
raums getrennt regelbar.
Automatikbetrieb einschalten
– Drücken Sie die Taste ⇒Seite 154, Abb. 126 . Am Display
erscheint die Anzeige „AUTO“.
– Zur Einstellung der gewünschten Temperatur für die linke und die rechte Seite des Innenraumes drücken Sie die Temperaturtasten.
Wir empfehlen Ihnen 22° C (72° F).Im Automatikbetrieb wird bei einer eingestellten Temperatur von 22 °C (72 °F)
schnell ein behagliches Klima im Fahrze ug erreicht. Diese Einstellung sollte
deshalb nur verändert werden, wenn das persönliche Wohlbefinden oder
bestimmte Umstände dies erfordern. Die Innentemperatur kann zwischen
+16° C (61° F) und +29,5° C (86° F) eingestellt werden. Es handelt sich
hierbei um annähernde Temperaturwerte, die je nach den klimatischen
Außenbedingungen leicht schwanken können.
Die Climatronic hält ein Temperaturniveau vollautomatisch konstant. Dazu
werden die Temperatur der ausströmenden Luft, die Gebläsestufen und die
Luftverteilung selbsttätig verändert. Auch starke Sonneneinstrahlung wird
durch die Anlage berücksichtigt, so dass ein Nachregeln von Hand über-
flüssig ist. Deshalb bietet in fast allen Fällen der Automatikbetrieb die besten
Voraussetzungen für das Wohlbefinden der Fahrzeuginsassen über alle
Jahreszeiten hinweg.
A8
A9A10A11
OFF
A12
AUTO
A13
ECON
A14
AUTO
altea_aleman Seite 155 Donnerstag, 19. Mai 2005 12:58 12
Page 158 of 294
Klima

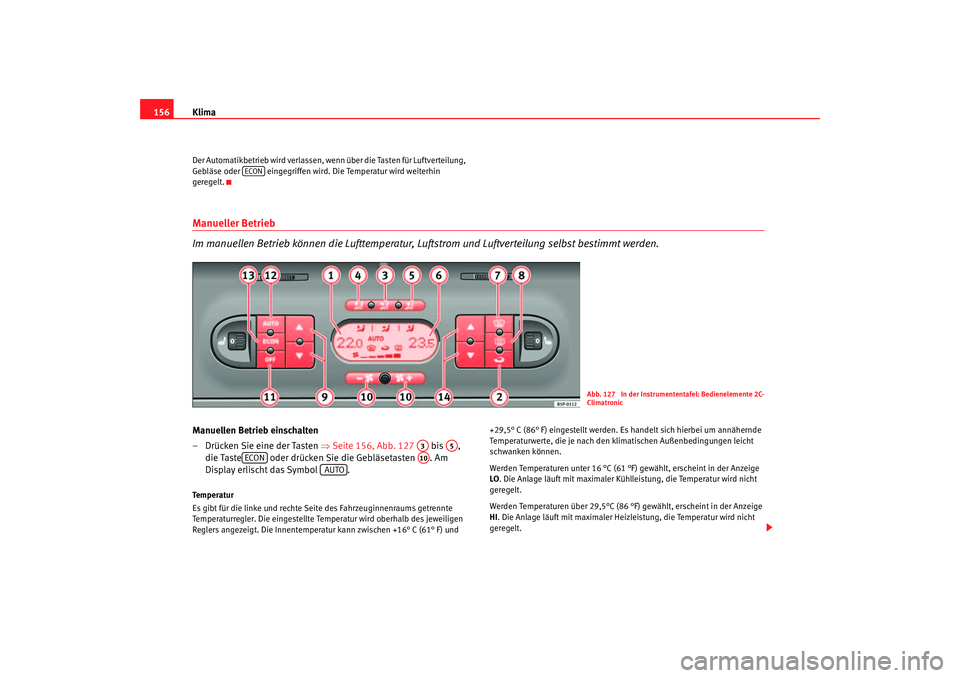

156Der Automatikbetrieb wird verlassen, wenn über die Tasten für Luftverteilung,
Gebläse oder eingegriffen wird. Die Temperatur wird weiterhin
geregelt.Manueller Betrieb
Im manuellen Betrieb können die Lufttemperatur, Luftstrom und Luftverteilung selbst bestimmt werden.Manuellen Betrieb einschalten
– Drücken Sie eine der Tasten ⇒Seite 156, Abb. 127 bis ,
die Taste oder drücken Sie die Gebläsetasten . Am
Display erlischt das Symbol .Temperatur
Es gibt für die linke und rechte Se ite des Fahrzeuginnenraums getrennte
Temperaturregler. Die eingestellte Temperatur wird oberhalb des jeweiligen
Reglers angezeigt. Die Innentemperatur kann zwischen +16° C (61° F) und +29,5° C (86° F) eingestellt werden. Es ha
ndelt sich hierbei um annähernde
Temperaturwerte, die je nach den klimatischen Außenbedingungen leicht
schwanken können.
Werden Temperaturen unter 16 °C (61 °F) gewählt, erscheint in der Anzeige
LO . Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird nicht
geregelt.
Werden Temperaturen über 29,5°C (86 °F) gewählt, erscheint in der Anzeige
HI . Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird nicht
geregelt.
ECON
Abb. 127 In der Instrumententafel: Bedienelemente 2C-
Climatronic
A3
A5
ECON
A10
AUTO
altea_aleman Seite 156 Donnerstag, 19. Mai 2005 12:58 12
Page 159 of 294

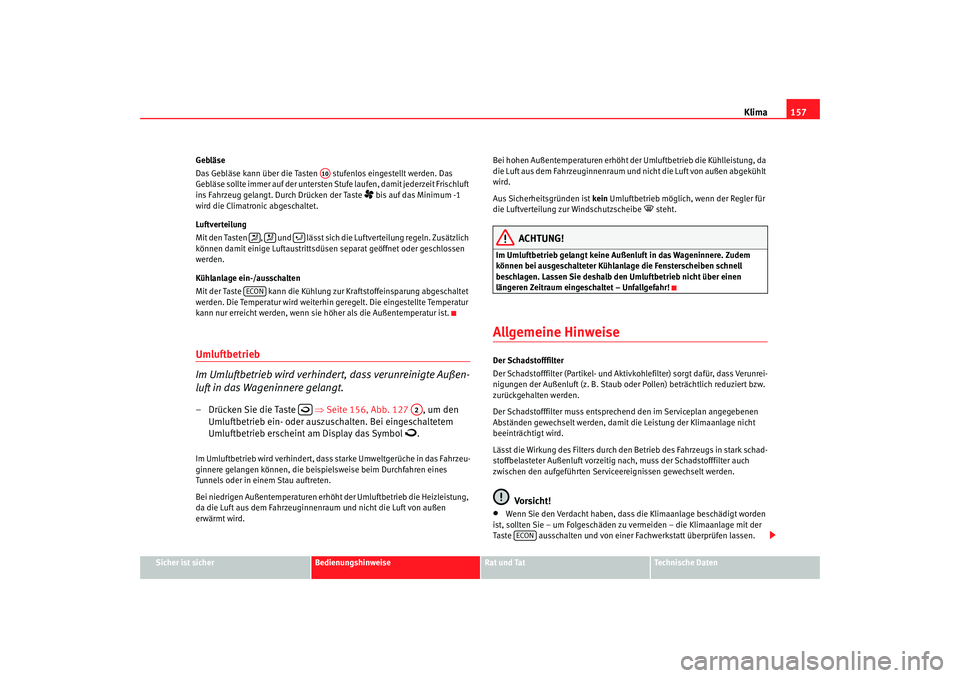

Klima157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gebläse
Das Gebläse kann über die Tasten stufenlos eingestellt werden. Das
Gebläse sollte immer auf der untersten Stufe laufen, damit jederzeit Frischluft
ins Fahrzeug gelangt. Durch Drücken der Taste
bis auf das Minimum -1
wird die Climatronic abgeschaltet.
Luftverteilung
Mit den Tasten , und lässt sich die Luftverteilung regeln. Zusätzlich
können damit einige Luftaustrittsdüsen separat geöffnet oder geschlossen
werden.
Kühlanlage ein-/ausschalten
Mit der Taste kann die Kühlung zur Kraftstoffeinsparung abgeschaltet
werden. Die Temperatur wird weiterhin geregelt. Die eingestellte Temperatur
kann nur erreicht werden, wenn sie höher als die Außentemperatur ist.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Wageninnere gelangt.– Drücken Sie die Taste ⇒Seite 156, Abb. 127 , um den
Umluftbetrieb ein- oder auszuschalten. Bei eingeschaltetem
Umluftbetrieb erscheint am Display das Symbol
.
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispi elsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird. Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da
die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt
wird.
Aus Sicherheitsgründen ist
kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Allgemeine HinweiseDer Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verunrei-
nigungen der Außenluft (z. B. Staub oder Pollen) beträchtlich reduziert bzw.
zurückgehalten werden.
Der Schadstofffilter muss entspreche nd den im Serviceplan angegebenen
Abständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark schad-
stoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter auch
zwischen den aufgeführten Serviceereignissen gewechselt werden.
Vorsicht!
•
Wenn Sie den Verdacht haben, dass die Klimaanlage beschädigt worden
ist, sollten Sie – um Folgeschäden zu vermeiden – die Klimaanlage mit der
Taste ausschalten und von einer Fachwerkstatt überprüfen lassen.
A10
ECON
A2
ECON
altea_aleman Seite 157 Donnerstag, 19. Mai 2005 12:58 12
Page 160 of 294
Klima
158•
Reparaturarbeiten an der Klimaanlage erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb einen
Fachbetrieb aufzusuchen.Hinweis
•
Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer der Kühlanlage nach unten tropft. Dies
ist normal und ist kein Anzeichen für ein Leck.
•
Um die Heiz- bzw. Kühlleistung ni cht zu beeinträchtigen und das
Beschlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.
•
Die aus den Düsen austretende und durch den ganzen Innenraum strö-
mende Luft wird über die zu diesem Zweck vorhandenen Schlitze angesaugt.
Achten Sie deshalb darauf, dass die se Austrittsschlitze nicht durch Klei-
dungsstücke usw. verdeckt werden.
•
Die Klimaanlage arbeitet am wirkun gsvollsten, wenn die Fenster und das
Schiebe-/Ausstelldach* geschlossen si nd. Ist jedoch der Innenraum durch
Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der
Fenster den Abkühlvorgang beschleunigen.
•
Wenn der Umluftbetrieb eingeschaltet is t, sollte nicht geraucht werden,
da sich der angesaugte Rauch auf dem Verdampfer der Kühlanlage absetzt
und zu dauerhaften Geruchsbelästigungen führt.
altea_aleman Seite 158 Donnerstag, 19. Mai 2005 12:58 12
