Sitzen und Verstauen129
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

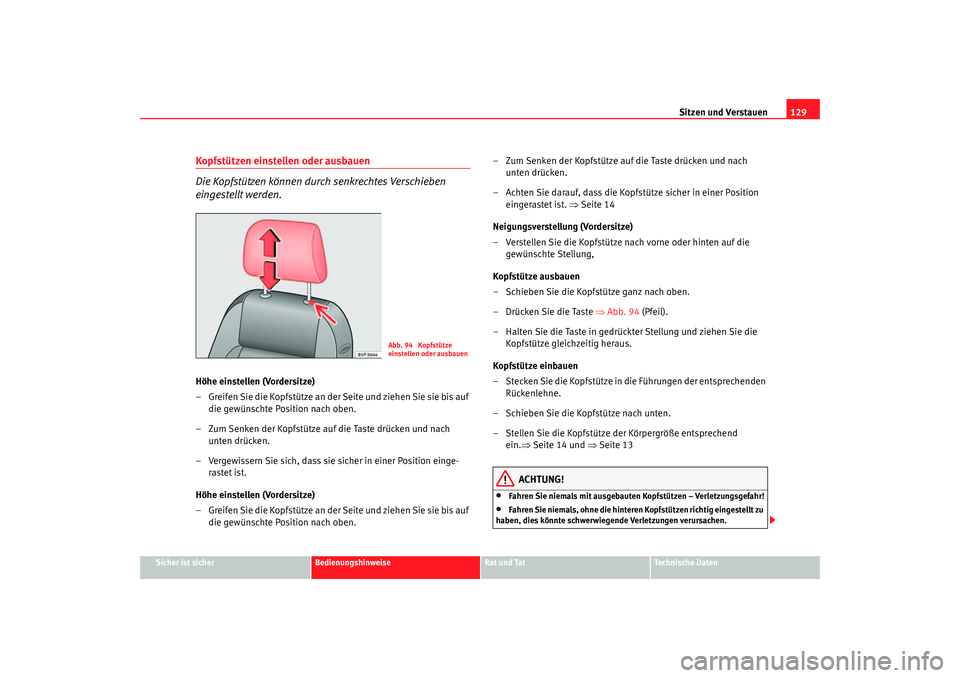

Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben. – Zum Senken der Kopfstütze auf die Taste drücken und nach
unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist. ⇒Seite 14
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung,
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 94 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein. ⇒Seite 14 und ⇒Seite 13
ACHTUNG!
•
Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!
•
Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
Abb. 94 Kopfstütze
einstellen oder ausbauen
altea_aleman Seite 129 Donnerstag, 19. Mai 2005 12:58 12

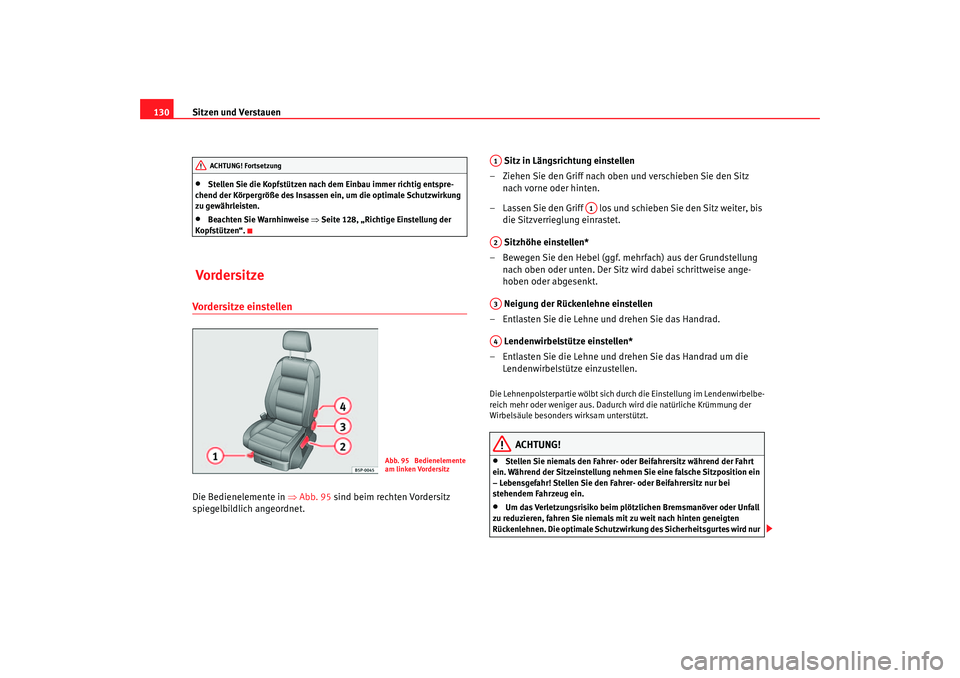

Page 132 of 294
Sitzen und Verstauen
130•
Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.
•
Beachten Sie Warnhinweise ⇒Seite 128, „Richtige Einstellung der
Kopfstützen“.
VordersitzeVordersitze einstellen Die Bedienelemente in ⇒ Abb. 95 sind beim rechten Vordersitz
spiegelbildlich angeordnet. Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverrieglung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Lendenwirbelstütze einstellen*
– Entlasten Sie die Lehne und drehen Sie das Handrad um die Lendenwirbelstütze einzustellen.
Die Lehnenpolsterpartie wölbt sich durch die Einstellung im Lendenwirbelbe-
reich mehr oder weniger aus. Dadurc h wird die natürliche Krümmung der
Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•
Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.
•
Um das Verletzungsrisiko beim plötzlichen Bremsmanöver oder Unfall
zu reduzieren, fahren Sie niemals mit zu weit nach hinten geneigten
Rückenlehnen. Die optimale Schutzwirkung des Sicherheitsgurtes wird nur
ACHTUNG! Fortsetzung
Abb. 95 Bedienelemente
am linken Vordersitz
A1
A1
A2A3A4
altea_aleman Seite 130 Donnerstag, 19. Mai 2005 12:58 12

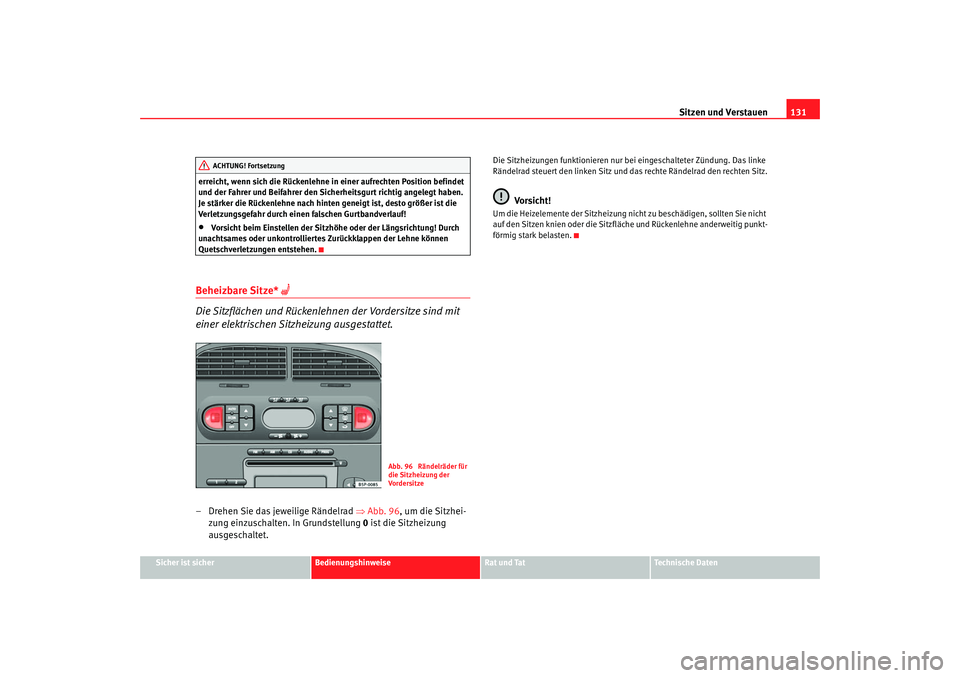

Page 133 of 294
Sitzen und Verstauen131
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
erreicht, wenn sich die Rückenlehne in einer aufrechten Position befindet
und der Fahrer und Beifahrer den Sicherheitsgurt richtig angelegt haben.
Je stärker die Rückenlehne nach hinten geneigt ist, desto größer ist die
Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•
Vorsicht beim Einstellen der Sitzhö
he oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne können
Quetschverletzungen entstehen.
Beheizbare Sitze*
Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
– Drehen Sie das jeweilige Rändelrad ⇒Abb. 96 , um die Sitzhei-
zung einzuschalten. In Grundstellung 0 ist die Sitzheizung
ausgeschaltet.
Die Sitzheizungen funktionieren nur bei eingeschalteter Zündung. Das linke
Rändelrad steuert den linken Sitz und das rechte Rändelrad den rechten Sitz.
Vorsicht!
Um die Heizelemente der Sitzheizung ni cht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläche und Rückenlehne anderweitig punkt-
förmig stark belasten.
ACHTUNG! Fortsetzung
Abb. 96 Rändelräder für
die Sitzheizung der
Vordersitze
altea_aleman Seite 131 Donnerstag, 19. Mai 2005 12:58 12

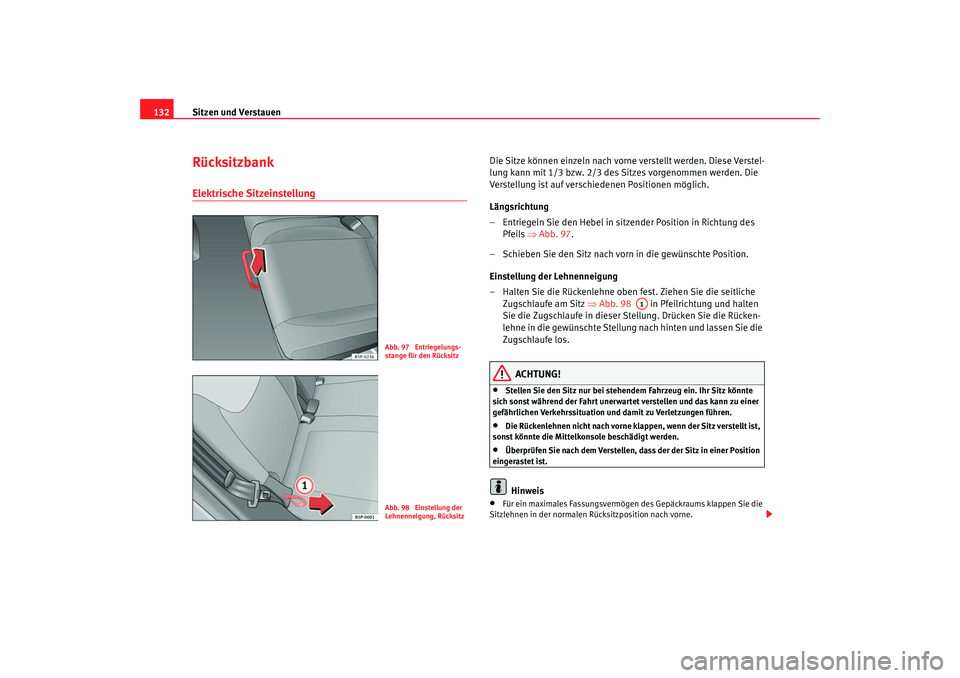

Page 134 of 294
Sitzen und Verstauen
132RücksitzbankElektrische Sitzeinstellung
Die Sitze können einzeln nach vorne verstellt werden. Diese Verstel-
lung kann mit 1/3 bzw. 2/3 des Sitzes vorgenommen werden. Die
Verstellung ist auf verschiedenen Positionen möglich.
Längsrichtung
– Entriegeln Sie den Hebel in sitzender Position in Richtung des
Pfeils ⇒Abb. 97 .
– Schieben Sie den Sitz nach vorn in die gewünschte Position.
Einstellung der Lehnenneigung
– Halten Sie die Rückenlehne oben fest. Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒Abb. 98 in Pfeilrichtung und halten
Sie die Zugschlaufe in dieser Stellung. Drücken Sie die Rücken-
lehne in die gewünschte Stellung nach hinten und lassen Sie die
Zugschlaufe los.
ACHTUNG!
•
Stellen Sie den Sitz nur bei stehendem Fahrzeug ein. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.
•
Die Rückenlehnen nicht nach vorne klappen, wenn der Sitz verstellt ist,
sonst könnte die Mittelkonsole beschädigt werden.
•
Überprüfen Sie nach dem Verstellen, dass der der Sitz in einer Pos ition
eingerastet ist. Hinweis
•
Für ein maximales Fassungsvermögen des Gepäckraums klappen Sie die
Sitzlehnen in der normalen Rücksitzposition nach vorne.
Abb. 97 Entriegelungs-
stange für den RücksitzAbb. 98 Einstellung der
Lehnenneigung, Rücksitz
A1
altea_aleman Seite 132 Donnerstag, 19. Mai 2005 12:58 12

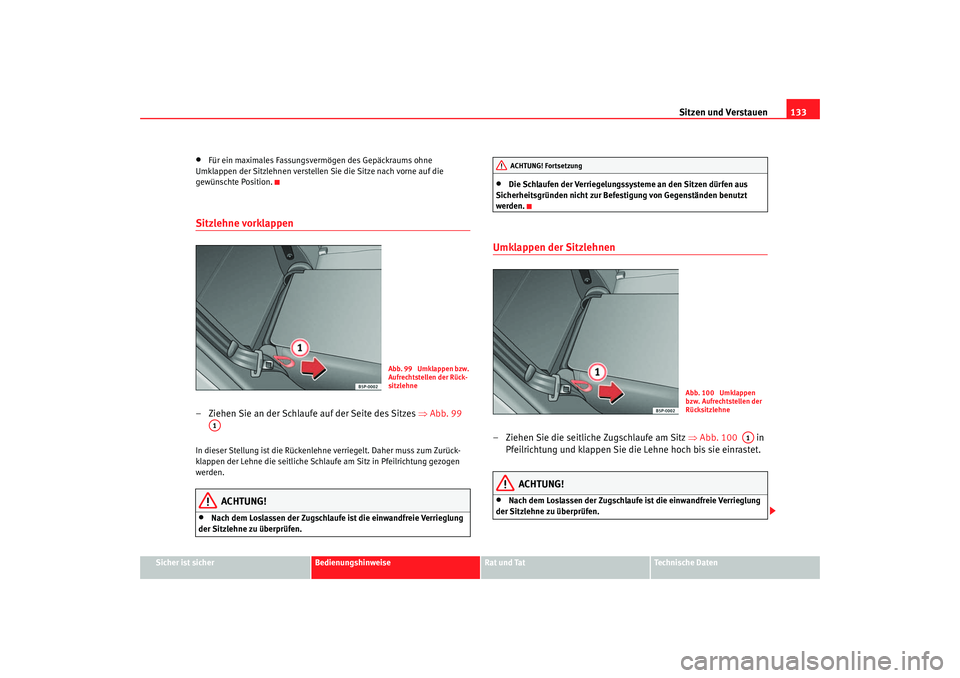

Page 135 of 294
Sitzen und Verstauen133
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
Für ein maximales Fassungsvermögen des Gepäckraums ohne
Umklappen der Sitzlehnen verstellen Sie die Sitze nach vorne auf die
gewünschte Position.
Sitzlehne vorklappen – Ziehen Sie an der Schlaufe auf der Seite des Sitzes ⇒Abb. 99 In dieser Stellung ist die Rückenlehne verriegelt. Daher muss zum Zurück-
klappen der Lehne die seitliche Schlaufe am Sitz in Pfeilrichtung gezogen
werden.
ACHTUNG!
•
Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verrieglung
der Sitzlehne zu überprüfen.
•
Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befestigung von Gegenständen benutzt
werden.
Umklappen der Sitzlehnen– Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒Abb. 100 in
Pfeilrichtung und klappen Sie die Lehne hoch bis sie einrastet.
ACHTUNG!
•
Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verrieglung
der Sitzlehne zu überprüfen.
Abb. 99 Umklappen bzw.
Aufrechtstellen der Rück-
sitzlehne
A1
ACHTUNG! Fortsetzung
Abb. 100 Umklappen
bzw. Aufrechtstellen der
Rücksitzlehne
A1
altea_aleman Seite 133 Donnerstag, 19. Mai 2005 12:58 12

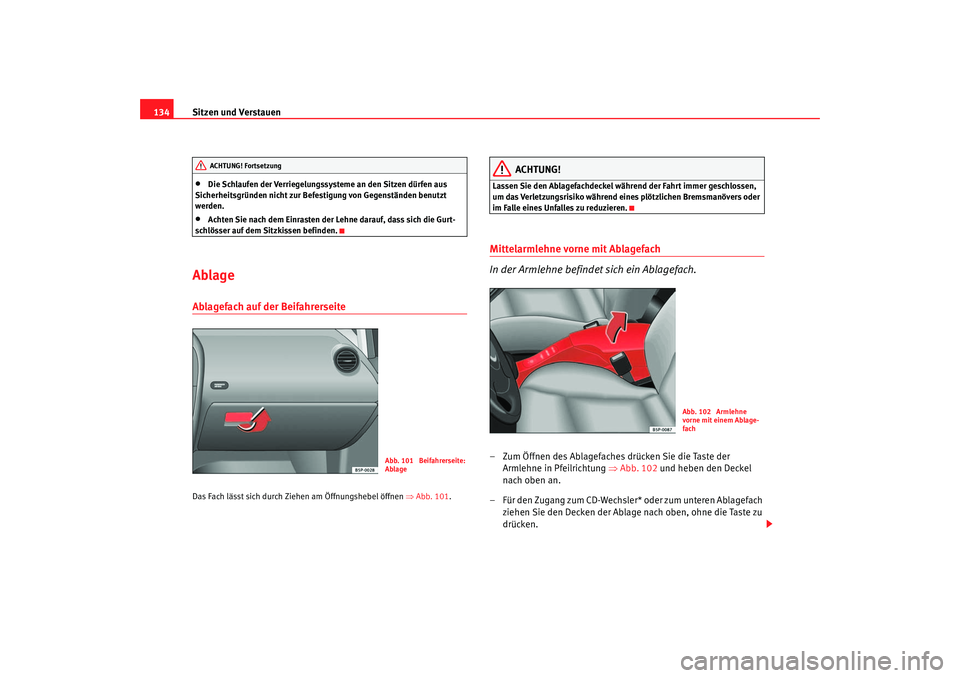

Page 136 of 294
Sitzen und Verstauen
134•
Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befe stigung von Gegenständen benutzt
werden.
•
Achten Sie nach dem Einrasten der Lehne darauf, dass sich die Gurt-
schlösser auf dem Sitzkissen befinden.
AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 101.
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren.Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.– Zum Öffnen des Ablagefaches drücken Sie die Taste der
Armlehne in Pfeilrichtung ⇒Abb. 102 und heben den Deckel
nach oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablagefach ziehen Sie den Decken der Ablage nach oben, ohne die Taste zu
drücken.
ACHTUNG! Fortsetzung
Abb. 101 Beifahrerseite:
Ablage
Abb. 102 Armlehne
vorne mit einem Ablage-
fach
altea_aleman Seite 134 Donnerstag, 19. Mai 2005 12:58 12

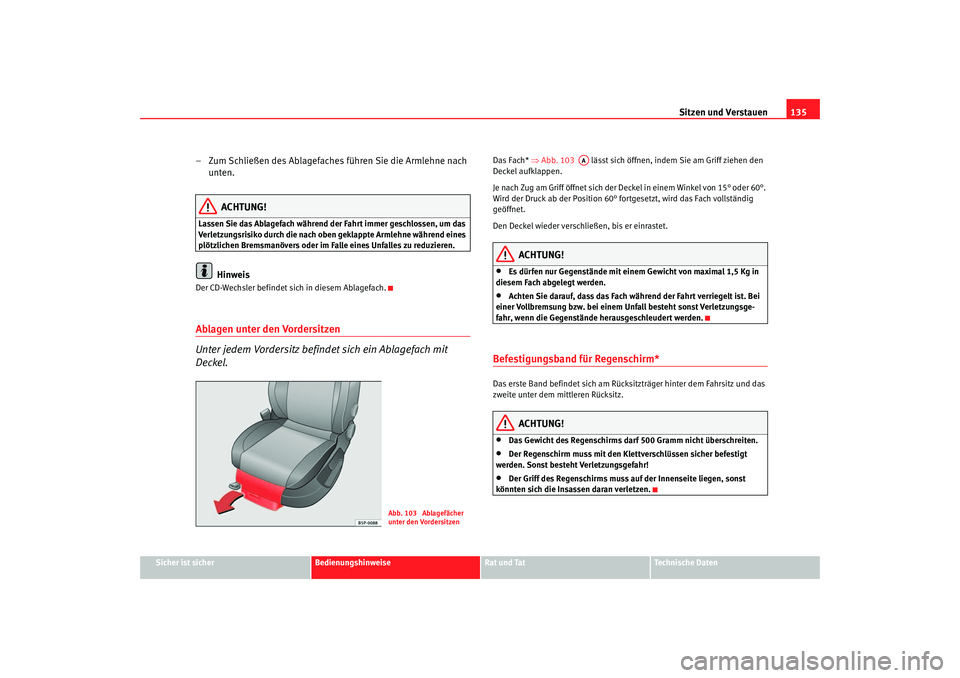

Page 137 of 294
Sitzen und Verstauen135
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Zum Schließen des Ablagefaches führen Sie die Armlehne nach
unten.
ACHTUNG!
Lassen Sie das Ablagefach während der Fahrt immer geschlossen, um das
Verletzungsrisiko durch die nach oben geklappte Armlehne während eines
plötzlichen Bremsmanövers oder im Falle eines Unfalles zu reduzieren.
Hinweis
Der CD-Wechsler befindet sich in diesem Ablagefach.Ablagen unter den Vordersitzen
Unter jedem Vordersitz befindet sich ein Ablagefach mit
Deckel.
Das Fach* ⇒Abb. 103 lässt sich öffnen, indem Sie am Griff ziehen den
Deckel aufklappen.
Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder 60°.
Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollständig
geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG!
•
Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 Kg in
diesem Fach abgelegt werden.
•
Achten Sie darauf, dass das Fach während der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.
Befestigungsband für Regenschirm*Das erste Band befindet sich am Rücksitzträger hinter dem Fahrsitz und das
zweite unter dem mittleren Rücksitz.
ACHTUNG!
•
Das Gewicht des Regenschirms darf 500 Gramm nicht überschreiten.
•
Der Regenschirm muss mit den Klettverschlüssen sicher befestigt
werden. Sonst besteht Verletzungsgefahr!
•
Der Griff des Regenschirms muss auf der Innenseite liegen, sonst
könnten sich die Insassen daran verletzen.
Abb. 103 Ablagefächer
unter den Vordersitzen
AA
altea_aleman Seite 135 Donnerstag, 19. Mai 2005 12:58 12

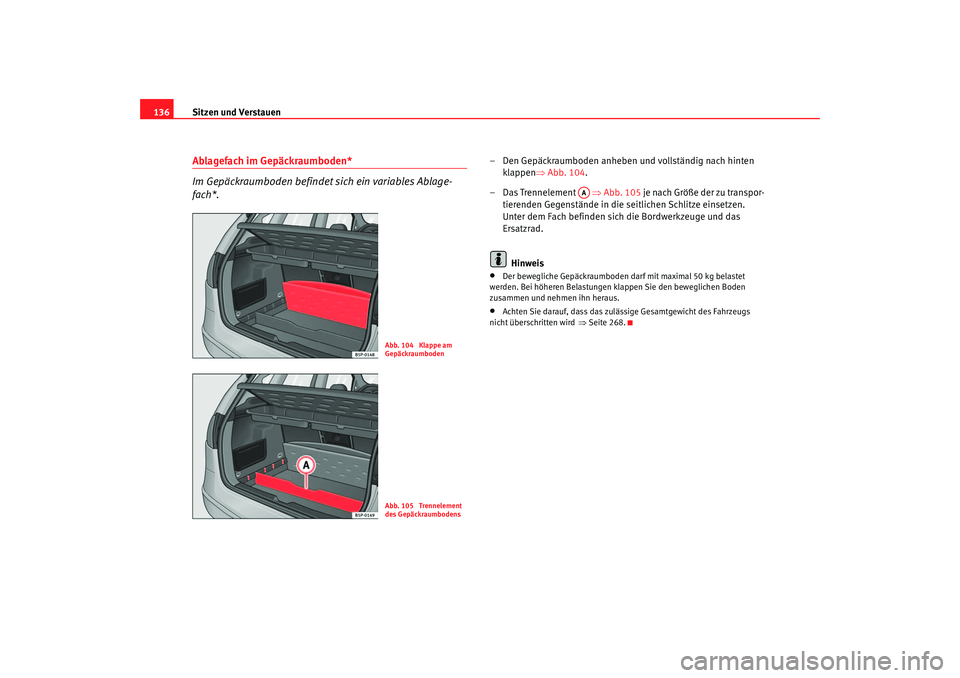

Page 138 of 294
Sitzen und Verstauen
136Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
– Den Gepäckraumboden anheben und vollständig nach hinten
klappen ⇒Abb. 104 .
–Das Trennelement ⇒Abb. 105 je nach Größe der zu transpor-
tierenden Gegenstände in die seitlichen Schlitze einsetzen.
Unter dem Fach befinden sich die Bordwerkzeuge und das
Ersatzrad.
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen kl appen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
nicht überschritten wird ⇒Seite 268.
Abb. 104 Klappe am
GepäckraumbodenAbb. 105 Trennelement
des Gepäckraumbodens
AA
altea_aleman Seite 136 Donnerstag, 19. Mai 2005 12:58 12
Page 139 of 294
Sitzen und Verstauen137
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

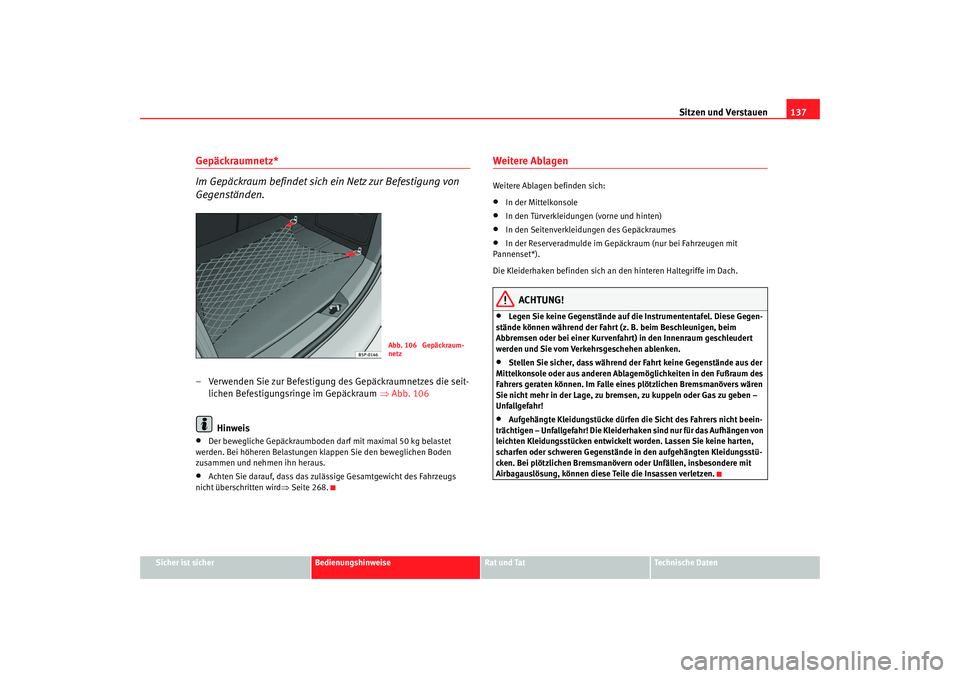

Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒Abb. 106
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen kl appen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Achten Sie darauf, dass das zulässige Gesamtgewicht des Fahrzeugs
nicht überschritten wird ⇒Seite 268.
Weitere Ablagen Weitere Ablagen befinden sich:•
In der Mittelkonsole
•
In den Türverkleidungen (vorne und hinten)
•
In den Seitenverkleidungen des Gepäckraumes
•
In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit
Pannenset*).
Die Kleiderhaken befinden sich an den hinteren Haltegriffe im Dach.
ACHTUNG!
•
Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z. B. beim Beschleunigen, beim
Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.
•
Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!
•
Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Abb. 106 Gepäckraum-
netz
altea_aleman Seite 137 Donnerstag, 19. Mai 2005 12:58 12

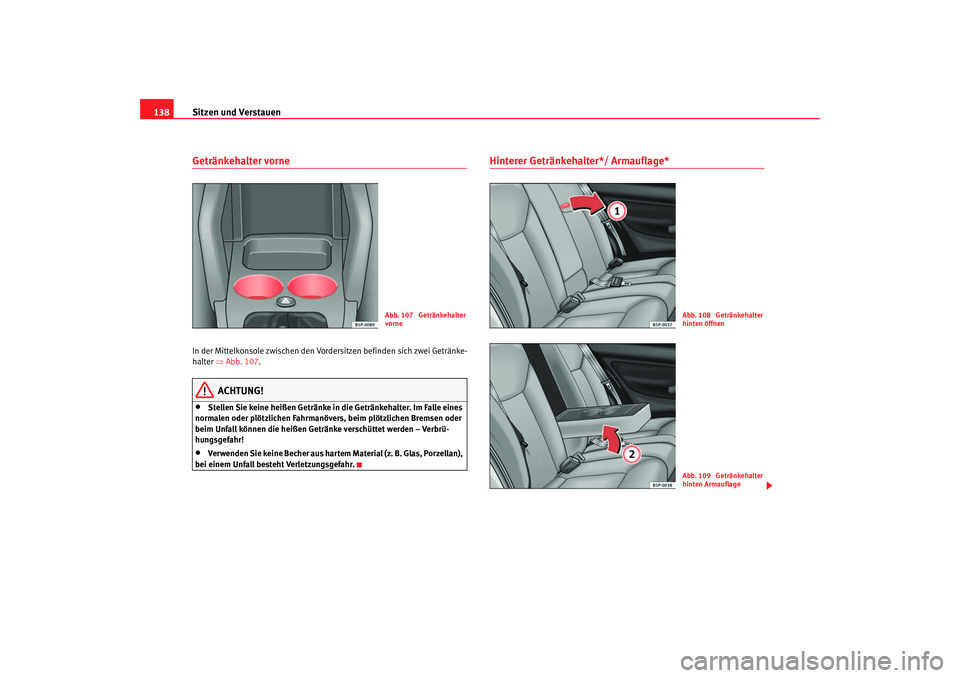

Page 140 of 294
Sitzen und Verstauen
138Getränkehalter vorne In der Mittelkonsole zwischen den Vordersitzen befinden sich zwei Getränke-
halter ⇒Abb. 107 .
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
beim Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Hinterer Getränkehalter*/ Armauflage*
Abb. 107 Getränkehalter
vorne
Abb. 108 Getränkehalter
hinten öffnenAbb. 109 Getränkehalter
hinten Armauflage
altea_aleman Seite 138 Donnerstag, 19. Mai 2005 12:58 12
