Seat Altea 2008 Manuale del proprietario (in Italian)

Climatizzazione159
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

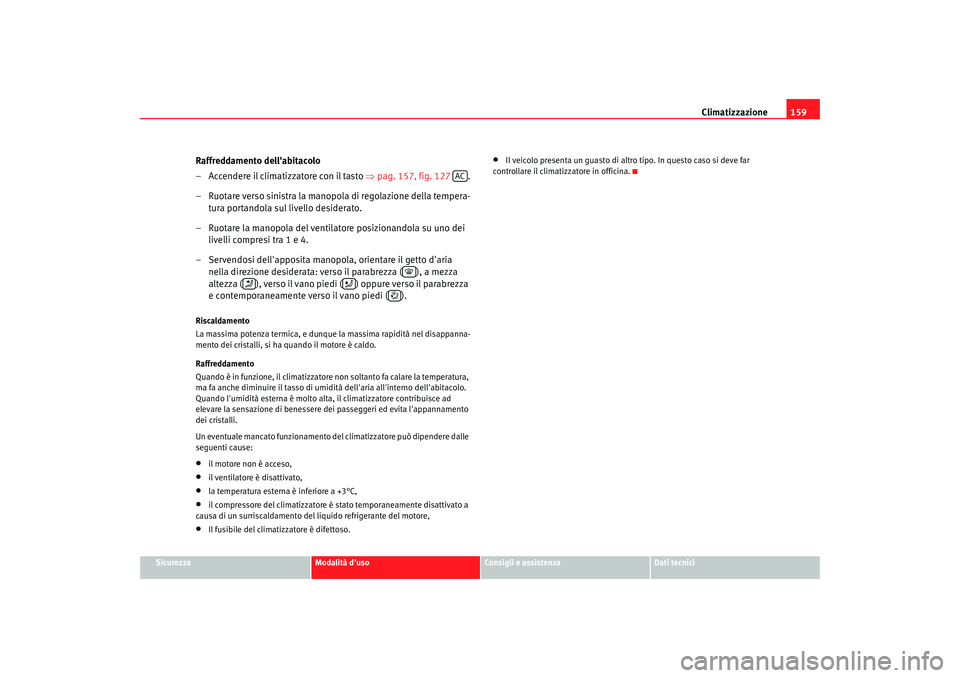

Raffreddamento dell'abitacolo
– Accendere il climatizzatore con il tasto ⇒pag. 157, fig. 127 .
– Ruotare verso sinistra la manopola di regolazione della tempera- tura portandola sul livello desiderato.
– Ruotare la manopola del ventilatore posizionandola su uno dei livelli compresi tra 1 e 4.
– Servendosi dell'apposita manopola, orientare il getto d'aria nella direzione desiderata: verso il parabrezza ( ), a mezza
altezza ( ), verso il vano piedi ( ) oppure verso il parabrezza
e contemporaneamente verso il vano piedi ( ).Riscaldamento
La massima potenza termica, e dunque la massima rapidità nel disappanna-
mento dei cristalli, si ha quando il motore è caldo.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatura,
ma fa anche diminuire il tasso di umid ità dell'aria all'interno dell'abitacolo.
Quando l'umidità esterna è molto alta, il climatizzatore contribuisce ad
elevare la sensazione di benessere dei passeggeri ed evita l'appannamento
dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dalle
seguenti cause:•
il motore non è acceso,
•
il ventilatore è disattivato,
•
la temperatura esterna è inferiore a +3°C,
•
il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,
•
Il fusibile del climatizzatore è difettoso.
•
Il veicolo presenta un guasto di altro tipo. In questo caso si deve far
controllare il climatizzatore in officina.
AC




altea italiano.book Seite 159 Mittwoch, 5. September 2007 5:52 17

Climatizzazione

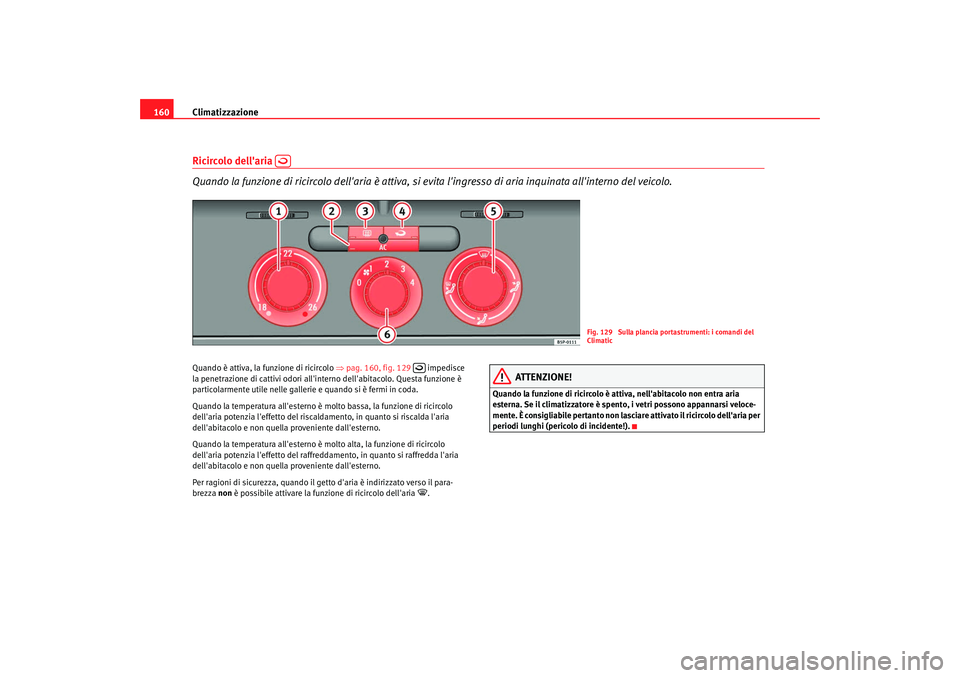

160Ricircolo dell'aria
Quando la funzione di ricircolo dell'aria è attiva, si evita l'ingresso di aria inquinata all'interno del veicolo.Quando è attiva, la funzione di ricircolo ⇒pag. 160, fig. 129 impedisce
la penetrazione di cattivi odori all'inte rno dell'abitacolo. Questa funzione è
particolarmente utile nelle gallerie e quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo
dell'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Per ragioni di sicurezza, quando il gett o d'aria è indirizzato verso il para-
brezza non è possibile attivare la funzione di ricircolo dell'aria
.
ATTENZIONE!
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria per
periodi lunghi (pericolo di incidente!).

Fig. 129 Sulla plancia portastrumenti: i comandi del
Climatic

altea italiano.book Seite 160 Mittwoch, 5. September 2007 5:52 17

Climatizzazione161
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

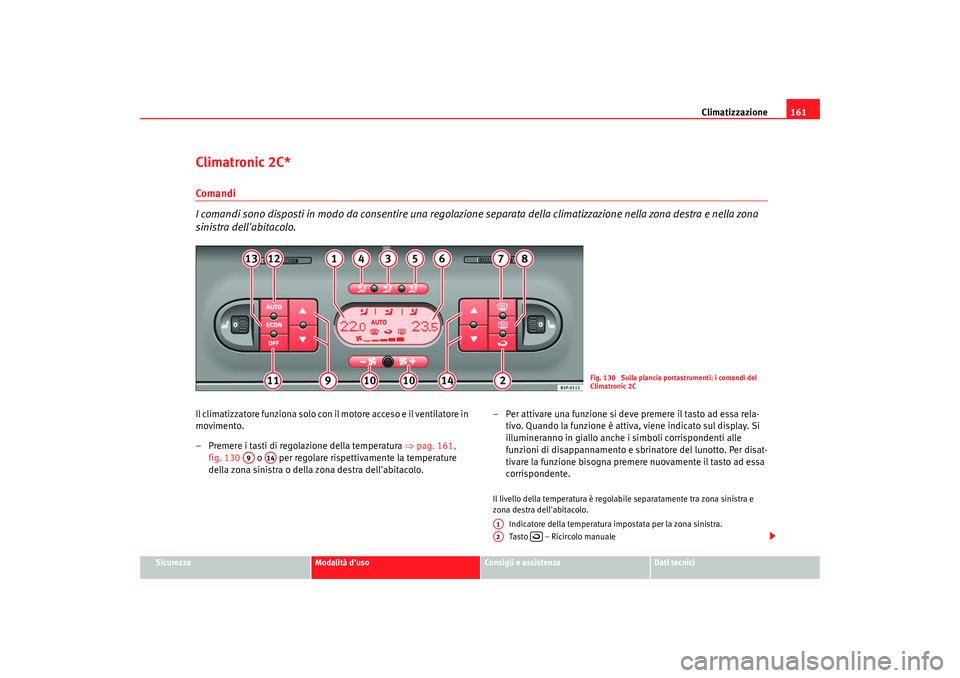

Climatronic 2C*Comandi
I comandi sono disposti in modo da consentire una regolazione separata della climatizzazione nella zona destra e nella zona
sinistra dell'abitacolo.Il climatizzatore funziona solo con il motore acceso e il ventilatore in
movimento.
– Premere i tasti di regolazione della temperatura ⇒pag. 161,
fig. 130 o per regolare rispettivamente la temperature
della zona sinistra o della zona destra dell'abitacolo. – Per attivare una funzione si deve premere il tasto ad essa rela-
tivo. Quando la funzione è attiva, viene indicato sul display. Si
illumineranno in giallo anche i simboli corrispondenti alle
funzioni di disappannamento e sbrinatore del lunotto. Per disat-
tivare la funzione bisogna premere nuovamente il tasto ad essa
corrispondente.
Il livello della temperatura è regolabile separatamente tra zona sinistra e
zona destra dell'abitacolo.
Indicatore della temperatura impostata per la zona sinistra.
Tasto – Ricircolo manuale
Fig. 130 Sulla plancia portastrumenti: i comandi del
Climatronic 2C
A9
A14
A1A2

altea italiano.book Seite 161 Mittwoch, 5. September 2007 5:52 17

Climatizzazione
162

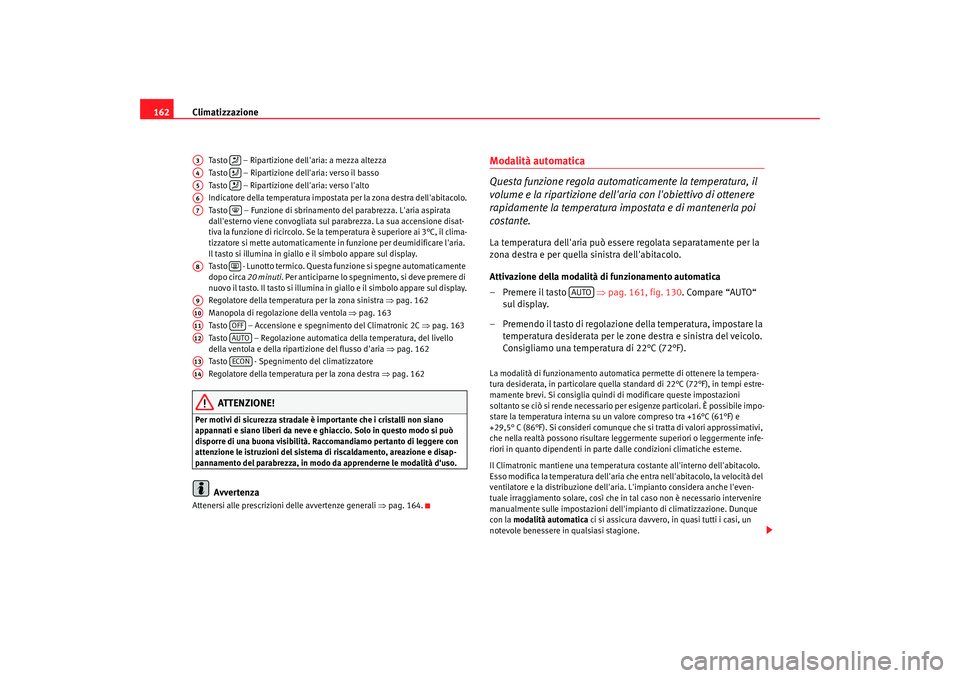

Tasto – Ripartizione de ll'aria: a mezza altezza
Tasto – Ripartizione dell'aria: verso il basso
Tasto – Ripartizione dell'aria: verso l'alto
Indicatore della temperatura impostata per la zona destra dell'abitacolo.
Tasto – Funzione di sbrinamento del parabrezza. L'aria aspirata
dall'esterno viene convogliata sul parabrezza. La sua accensione disat-
tiva la funzione di ricircolo. Se la temperatura è superiore ai 3°C, il clima-
tizzatore si mette automaticamente in funzione per deumidificare l'aria.
Il tasto si illumina in giallo e il simbolo appare sul display.
Tasto - Lunotto termico. Questa funzione si spegne automaticamente
dopo circa 20 minuti. Per anticiparne lo spegnimento, si deve premere di
nuovo il tasto. Il tasto si illumina in giallo e il simbolo appare sul display.
Regolatore della temperatura per la zona sinistra ⇒pag. 162
Manopola di regolazione della ventola ⇒pag. 163
Tasto – Accensione e spe gnimento del Climatronic 2C ⇒pag. 163
Tasto – Regolazione automatica della temperatura, del livello
della ventola e della ripartizione del flusso d'aria ⇒pag. 162
Tasto - Spegnimento del climatizzatore
Regolatore della temperatura per la zona destra ⇒pag. 162ATTENZIONE!
Per motivi di sicurezza stradale è importante che i cristalli non siano
appannati e siano liberi da neve e gh iaccio. Solo in questo modo si può
disporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, areazione e disap-
pannamento del parabrezza, in modo da apprenderne le modalità d'uso.
Avvertenza
Attenersi alle prescrizioni delle avvertenze generali ⇒pag. 164.
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizione dell'aria con l'obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.La temperatura dell'aria può essere regolata separatamente per la
zona destra e per quella sinistra dell'abitacolo.
Attivazione della modalità di funzionamento automatica
– Premere il tasto ⇒pag. 161, fig. 130 . Compare “AUTO“
sul display.
– Premendo il tasto di regolazione della temperatura, impostare la temperatura desiderata per le zone destra e sinistra del veicolo.
Consigliamo una temperatura di 22°C (72°F).La modalità di funzionamento automatica permette di ottenere la tempera-
tura desiderata, in particolare quella standard di 22°C (72°F), in tempi estre-
mamente brevi. Si consiglia quindi di modificare queste impostazioni
soltanto se ciò si rende necessario per esigenze particolari. È possibile impo-
stare la temperatura interna su un valore compreso tra +16°C (61°F) e
+29,5° C (86°F). Si consideri comunque che si tratta di valori approssimativi,
che nella realtà possono risultare legg ermente superiori o leggermente infe-
riori in quanto dipendenti in parte dalle condizioni climatiche esterne.
Il Climatronic mantiene una temperatura costante all'interno dell'abitacolo.
Esso modifica la temperatura dell'aria ch e entra nell'abitacolo, la velocità del
ventilatore e la distribuzione dell'aria. L'impianto considera anche l'even-
tuale irraggiamento solare, così che in tal caso non è necessario intervenire
manualmente sulle impostazioni dell'i mpianto di climatizzazione. Dunque
con la modalità automatica ci si assicura davvero, in quasi tutti i casi, un
notevole benessere in qualsiasi stagione.
A3

A4

A5

A6A7

A8

A9A10A11
OFF
A12
AUTO
A13
ECON
A14
AUTO
altea italiano.book Seite 162 Mittwoch, 5. September 2007 5:52 17

Climatizzazione163
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

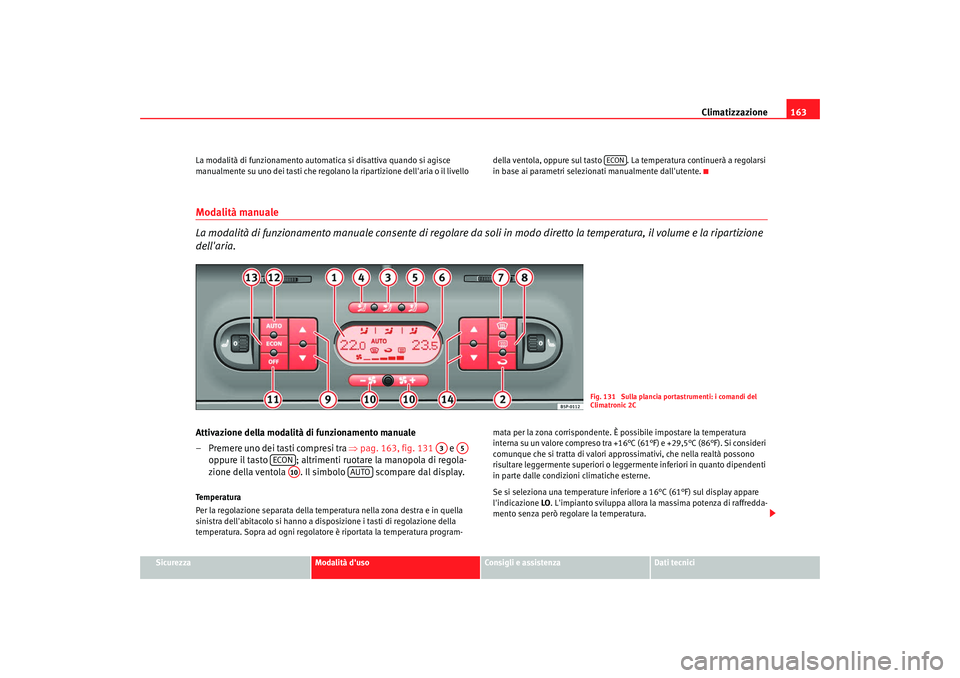

La modalità di funzionamento automatica si disattiva quando si agisce
manualmente su uno dei tasti che regolano la ripartizione dell'aria o il livello
della ventola, oppure sul tasto . La
temperatura continuerà a regolarsi
in base ai parametri selezionati manualmente dall'utente.
Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell'aria.Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti compresi tra ⇒pag. 163, fig. 131 e
oppure il tasto ; altrimenti ruotare la manopola di regola-
zione della ventola . Il simbolo scompare dal display.Temperatura
Per la regolazione separata della temperatura nella zona destra e in quella
sinistra dell'abitacolo si hanno a disposizione i tasti di regolazione della
temperatura. Sopra ad ogni regolatore è riportata la temperatura program- mata per la zona corrispondente. È possibile impostare la temperatura
interna su un valore compreso tra +16°
C (61°F) e +29,5°C (86°F). Si consideri
comunque che si tratta di valori approssimativi, che nella realtà possono
risultare leggermente superiori o legge rmente inferiori in quanto dipendenti
in parte dalle condizioni climatiche esterne.
Se si seleziona una temperature inferiore a 16°C (61°F) sul display appare
l'indicazione LO. L'impianto sviluppa allora la massima potenza di raffredda-
mento senza però regolare la temperatura.
ECON
Fig. 131 Sulla plancia portastrumenti: i comandi del
Climatronic 2C
A3
A5
ECON
A10
AUTO
altea italiano.book Seite 163 Mittwoch, 5. September 2007 5:52 17

Climatizzazione

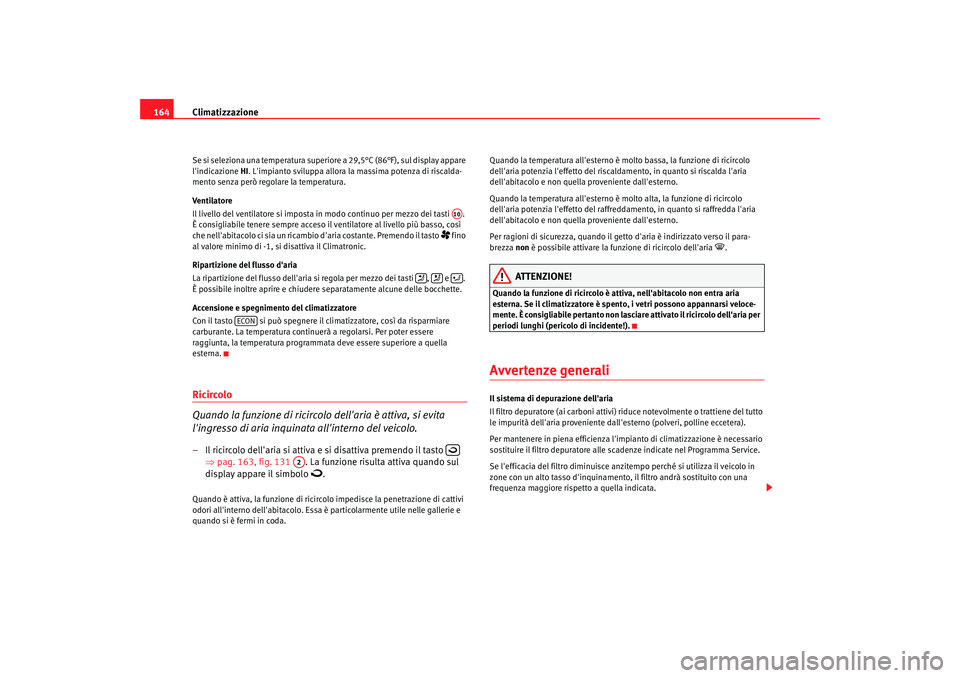

164Se si seleziona una temperatura superiore a 29,5°C (86°F), sul display appare
l'indicazione HI . L'impianto sviluppa allora la massima potenza di riscalda-
mento senza però regolare la temperatura.
Ventilatore
Il livello del ventilatore si imposta in modo continuo per mezzo dei tasti .
È consigliabile tenere sempre acceso il ventilatore al livello più basso, così
che nell'abitacolo ci sia un ricambio d'aria costante. Premendo il tasto
 fino
al valore minimo di -1, si disattiva il Climatronic.
Ripartizione del flusso d'aria
La ripartizione del flusso dell'aria si regola per mezzo dei tasti , e .
È possibile inoltre aprire e chiudere separatamente alcune delle bocchette.
Accensione e spegnimento del climatizzatore
Con il tasto si può spegnere il climatizzatore, così da risparmiare
carburante. La temperatura continuerà a regolarsi. Per poter essere
raggiunta, la temperatura programmata deve essere superiore a quella
esterna.
Ricircolo
Quando la funzione di ricircolo dell'aria è attiva, si evita
l'ingresso di aria inquinata all'interno del veicolo.– Il ricircolo dell'aria si attiva e si disattiva premendo il tasto ⇒pag. 163, fig. 131 . La funzione risulta attiva quando sul
display appare il simbolo

.
Quando è attiva, la funzione di ricircolo impedisce la penetrazione di cattivi
odori all'interno dell'abitacolo. Essa è particolarmente utile nelle gallerie e
quando si è fermi in coda. Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo
dell'aria potenzia l'effetto del raffredda
mento, in quanto si raffredda l'aria
dell'abitacolo e non quella proveniente dall'esterno.
Per ragioni di sicurezza, quando il getto d'aria è indirizzato verso il para-
brezza non è possibile attivare la funzione di ricircolo dell'aria
.
ATTENZIONE!
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria per

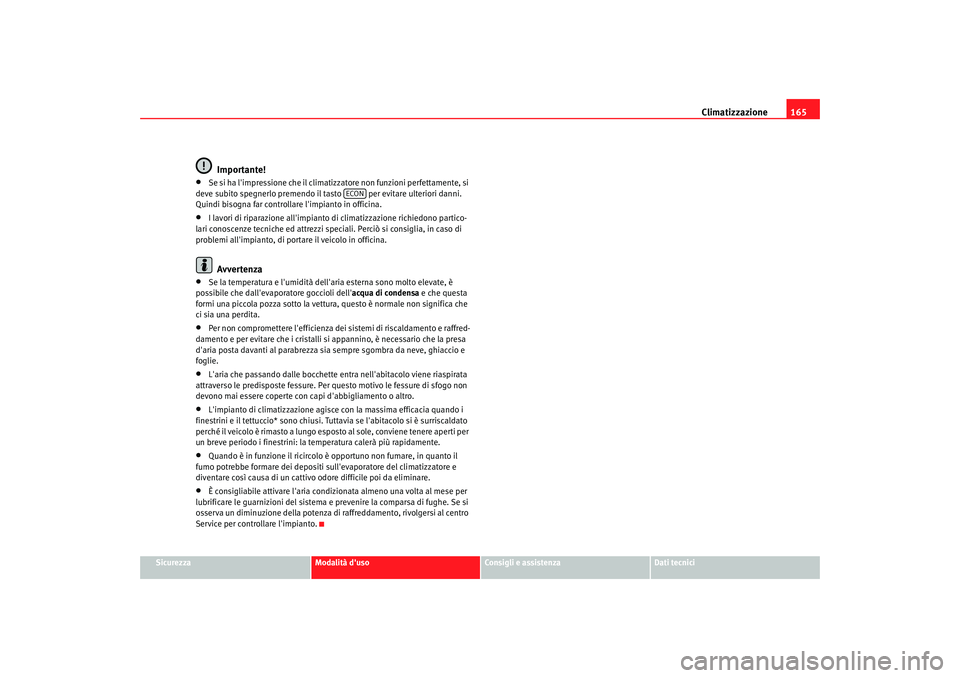

periodi lunghi (pericolo di incidente!).Avvertenze generaliIl sistema di depurazione dell'aria
Il filtro depuratore (ai carboni attivi) riduce notevolmente o trattiene del tutto
le impurità dell'aria proveniente dall'esterno (polveri, polline eccetera).
Per mantenere in piena efficienza l'impianto di climatizzazione è necessario
sostituire il filtro depuratore alle scadenze indicate nel Programma Service.
Se l'efficacia del filtro diminuisce anzi tempo perché si utilizza il veicolo in
zone con un alto tasso d'inquinamento, il filtro andrà sostituito con una
frequenza maggiore rispetto a quella indicata.
A10



ECON

A2
altea italiano.book Seite 164 Mittwoch, 5. September 2007 5:52 17

Climatizzazione165
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Importante!
•
Se si ha l'impressione che il climatizzatore non funzioni perfettamente, si
deve subito spegnerlo premendo il tasto per evitare ulteriori danni.
Quindi bisogna far controllare l'impianto in officina.
•
I lavori di riparazione all'impianto di climatizzazione richiedono partico-
lari conoscenze tecniche ed attrezzi speciali. Perciò si consiglia, in caso di
problemi all'impianto, di portare il veicolo in officina.Avvertenza
•
Se la temperatura e l'umidità dell'aria esterna sono molto elevate, è
possibile che dall'evaporatore goccioli dell' acqua di condensa e che questa
formi una piccola pozza sotto la vettura, questo è normale non significa che
ci sia una perdita.
•
Per non compromettere l'efficienza de i sistemi di riscaldamento e raffred-
damento e per evitare che i cristalli si appannino, è necessario che la presa
d'aria posta davanti al parabrezza sia sempre sgombra da neve, ghiaccio e
foglie.
•
L'aria che passando dalle bocchette entra nell'abitacolo viene riaspirata
attraverso le predisposte fessure. Per questo motivo le fessure di sfogo non
devono mai essere coperte con capi d'abbigliamento o altro.
•
L'impianto di climatizzazione agisce con la massima efficacia quando i
finestrini e il tettuccio* sono chiusi. Tuttavia se l'abitacolo si è surriscaldato
perché il veicolo è rimasto a lungo esposto al sole, conviene tenere aperti per
un breve periodo i finestrini: la temperatura calerà più rapidamente.
•
Quando è in funzione il ricircolo è opportuno non fumare, in quanto il
fumo potrebbe formare dei depositi sull'evaporatore del climatizzatore e
diventare così causa di un cattivo odore difficile poi da eliminare.
•
È consigliabile attivare l'aria condizio nata almeno una volta al mese per
lubrificare le guarnizioni del sistema e prevenire la comparsa di fughe. Se si
osserva un diminuzione della potenza di raffreddamento, rivolgersi al centro
Service per controllare l'impianto.
ECON
altea italiano.book Seite 165 Mittwoch, 5. September 2007 5:52 17

Guida

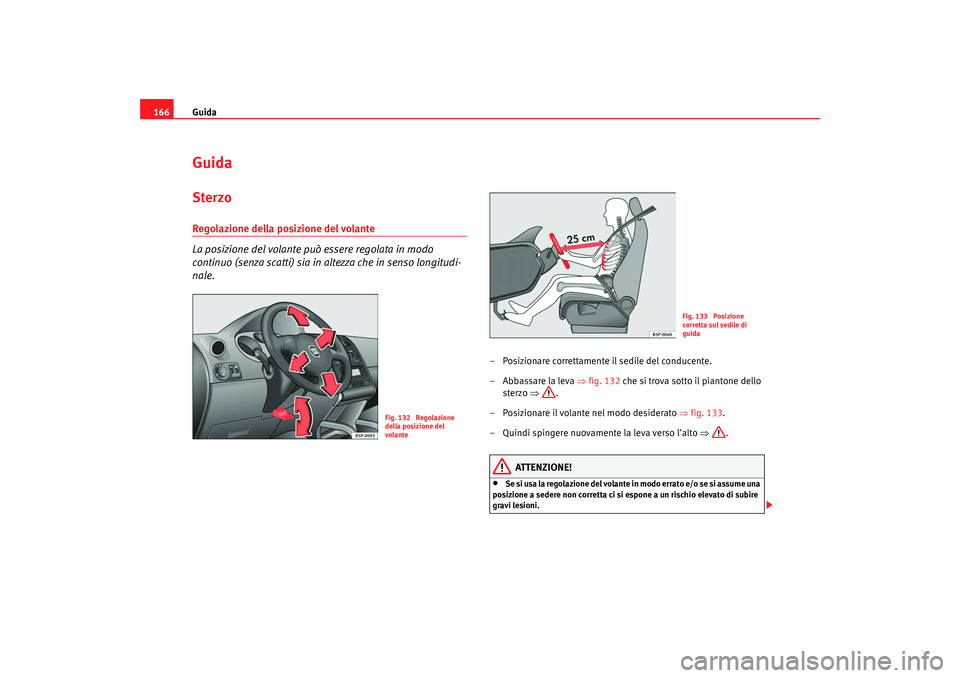

166GuidaSterzoRegolazione della posizione del volante
La posizione del volante può essere regolata in modo
continuo (senza scatti) sia in altezza che in senso longitudi-
nale.
– Posizionare correttamente il sedile del conducente.
– Abbassare la leva ⇒ fig. 132 che si trova sotto il piantone dello
sterzo ⇒.
– Posizionare il volante nel modo desiderato ⇒fig. 133.
– Quindi spingere nuovamente la leva verso l'alto ⇒.
ATTENZIONE!
•
Se si usa la regolazione del volante in modo errato e/o se si assume una
posizione a sedere non corretta ci si espone a un rischio elevato di subire
gravi lesioni.
Fig. 132 Regolazione
della posizione del
volante
Fig. 133 Posizione
corretta sul sedile di
guida
altea italiano.book Seite 166 Mittwoch, 5. September 2007 5:52 17

Guida167
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•

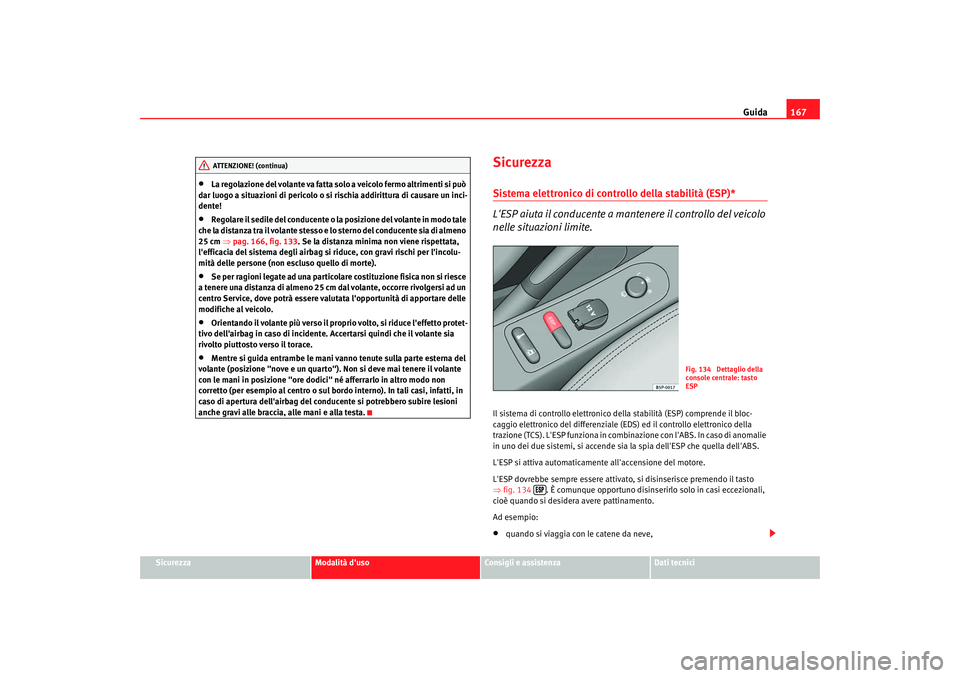

La regolazione del volante va fatta so lo a veicolo fermo altrimenti si può
dar luogo a situazioni di pericolo o si rischia addirittura di causare un inci-
dente!
•
Regolare il sedile del conducente o la posizione del volante in modo tale
che la distanza tra il volante stesso e lo sterno del conducente sia di almeno
25 cm ⇒pag. 166, fig. 133 . Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).
•
Se per ragioni legate ad una particolare costituzione fisica non si riesce
a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi ad un
centro Service, dove potrà essere val utata l'opportunità di apportare delle
modifiche al veicolo.
•
Orientando il volante più verso il proprio volto, si riduce l'effetto protet-
tivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
rivolto piuttosto verso il torace.
•
Mentre si guida entrambe le mani vanno tenute sulla parte esterna del
volante (posizione "nove e un quarto"). Non si deve mai tenere il volante
con le mani in posizione "ore dodici" né afferrarlo in altro modo non
corretto (per esempio al centro o sul bordo interno). In tali casi, infatti, in
caso di apertura dell'airbag del conducente si potrebbero subire lesioni
anche gravi alle braccia, alle mani e alla testa.
SicurezzaSistema elettronico di controllo della stabilità (ESP)*
L'ESP aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.Il sistema di controllo elettronico della stabilità (ESP) comprende il bloc-
caggio elettronico del differenziale (E DS) ed il controllo elettronico della
trazione (TCS). L'ESP funziona in combinazione con l'ABS. In caso di anomalie
in uno dei due sistemi, si accende sia la spia dell'ESP che quella dell'ABS.
L'ESP si attiva automaticamente all'accensione del motore.
L'ESP dovrebbe sempre essere attivato, si disinserisce premendo il tasto
⇒ fig. 134 . È comunque opportuno disinserirlo solo in casi eccezionali,
cioè quando si desidera avere pattinamento.
Ad esempio:•
quando si viaggia con le catene da neve,
ATTENZIONE! (continua)
Fig. 134 Dettaglio della
console centrale: tasto
ESP

altea italiano.book Seite 167 Mittwoch, 5. September 2007 5:52 17

Guida

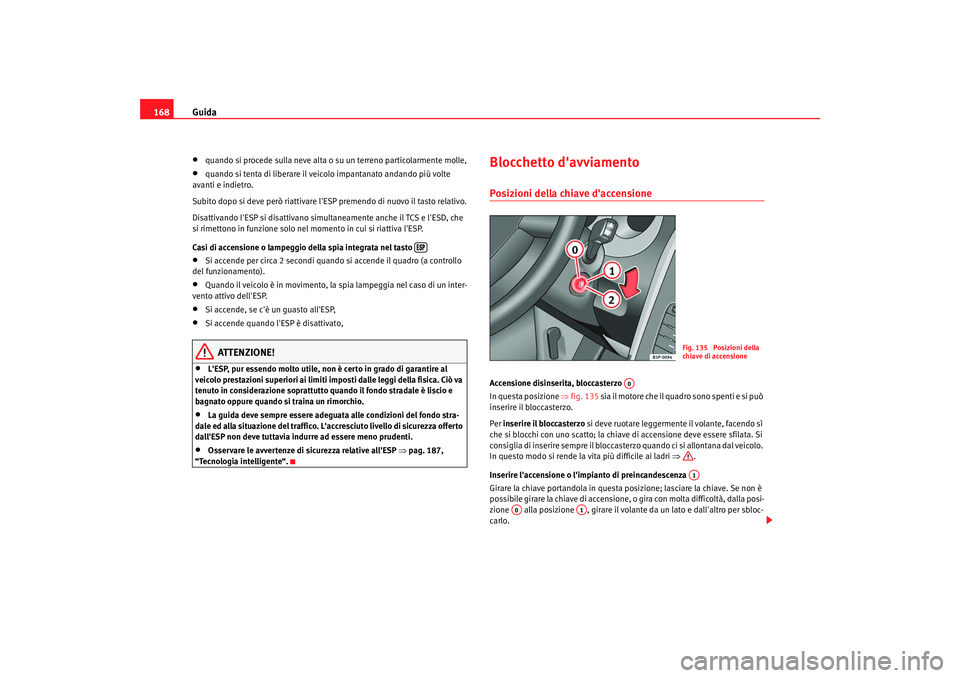

168•
quando si procede sulla neve alta o su un terreno particolarmente molle,
•
quando si tenta di liberare il veicolo impantanato andando più volte
avanti e indietro.
Subito dopo si deve però riattivare l'ESP premendo di nuovo il tasto relativo.
Disattivando l'ESP si disattivano simu ltaneamente anche il TCS e l'ESD, che
si rimettono in funzione solo nel momento in cui si riattiva l'ESP.
Casi di accensione o lampeggio della spia integrata nel tasto
•
Si accende per circa 2 secondi quando si accende il quadro (a controllo
del funzionamento).
•
Quando il veicolo è in movimento, la spia lampeggia nel caso di un inter-
vento attivo dell'ESP.
•
Si accende, se c'è un guasto all'ESP,
•
Si accende quando l'ESP è disattivato,
ATTENZIONE!
•
L'ESP, pur essendo molto utile, non è certo in grado di garantire al
veicolo prestazioni superiori ai limiti imposti dalle leggi della fisica. Ciò va
tenuto in considerazione soprattutto quando il fondo stradale è liscio e
bagnato oppure quando si traina un rimorchio.
•
La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza offerto
dall'ESP non deve tuttavia indurre ad essere meno prudenti.
•
Osservare le avvertenze di sicurezza relative all'ESP ⇒pag. 187,
“Tecnologia intelligente“.
Blocchetto d'avviamentoPosizioni della chiave d'accensioneAccensione disinserita, bloccasterzo
In questa posizione ⇒ fig. 135 sia il motore che il quadro sono spenti e si può
inserire il bloccasterzo.
Per inserire il bloccasterzo si deve ruotare leggermente il volante, facendo sì
che si blocchi con uno scatto; la chiave di accensione deve essere sfilata. Si
consiglia di inserire sempre il bloccasterzo quando ci si allontana dal veicolo.
In questo modo si rende la vita più difficile ai ladri ⇒.
Inserire l'accensione o l'impianto di preincandescenza
Girare la chiave portandola in questa po sizione; lasciare la chiave. Se non è
possibile girare la chiave di accensione, o gira con molta difficoltà, dalla posi-
zione alla posizione , girare il volante da un lato e dall'altro per sbloc-
carlo.

Fig. 135 Posizioni della
chiave di accensione
A0
A1
A0
A1
altea italiano.book Seite 168 Mittwoch, 5. September 2007 5:52 17
