Seat Altea 2009 Betriebsanleitung (in German)

239
Prüfen und Nachfüllen

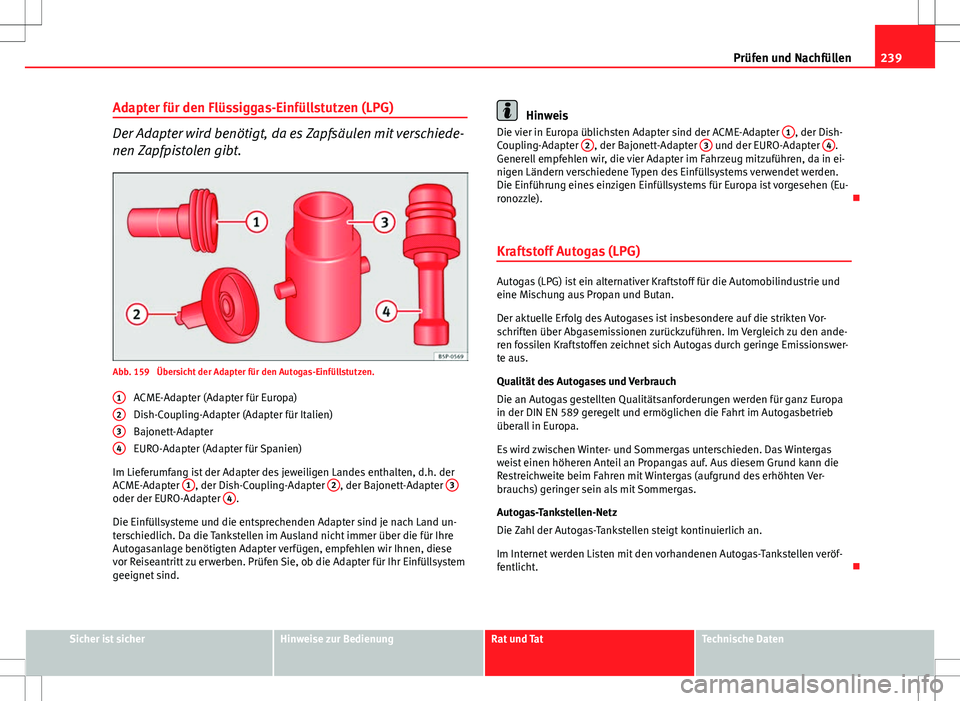

Adapter für den Flüssiggas-Einfüllstutzen (LPG)
Der Adapter wird benötigt, da es Zapfsäulen mit verschiede-
nen Zapfpistolen gibt.
Abb. 159 Übersicht der Adapter für den Autogas-Einfüllstutzen. ACME-Adapter (Adapter für Europa)
Dish-Coupling-Adapter (Adapter für Italien)
Bajonett-Adapter
EURO-Adapter (Adapter für Spanien)
Im Lieferumfang ist der Adapter des jeweiligen Landes enthalten, d.h. der
ACME-Adapter 1
, der Dish-Coupling-Adapter 2, der Bajonett-Adapter 3oder der EURO-Adapter 4.
Die Einfüllsysteme und die entsprechenden Adapter sind je nach Land un-
terschiedlich. Da die Tankstellen im Ausland nicht immer über die für Ihre
Autogasanlage benötigten Adapter verfügen, empfehlen wir Ihnen, diese
vor Reiseantritt zu erwerben. Prüfen Sie, ob die Adapter für Ihr Einfüllsystem
geeignet sind. 1
234
Hinweis
Die vier in Europa üblichsten Adapter sind der ACME-Adapter 1, der Dish-
Coupling-Adapter 2, der Bajonett-Adapter 3 und der EURO-Adapter 4.
Generell empfehlen wir, die vier Adapter im Fahrzeug mitzuführen, da in ei-
nigen Ländern verschiedene Typen des Einfüllsystems verwendet werden.
Die Einführung eines einzigen Einfüllsystems für Europa ist vorgesehen (Eu-
ronozzle). 
Kraftstoff Autogas (LPG)
Autogas (LPG) ist ein alternativer Kraftstoff für die Automobilindustrie und
eine Mischung aus Propan und Butan.
Der aktuelle Erfolg des Autogases ist insbesondere auf die strikten Vor-
schriften über Abgasemissionen zurückzuführen. Im Vergleich zu den ande-
ren fossilen Kraftstoffen zeichnet sich Autogas durch geringe Emissionswer-
te aus.
Qualität des Autogases und Verbrauch
Die an Autogas gestellten Qualitätsanforderungen werden für ganz Europa
in der DIN EN 589 geregelt und ermöglichen die Fahrt im Autogasbetrieb
überall in Europa.
Es wird zwischen Winter- und Sommergas unterschieden. Das Wintergas
weist einen höheren Anteil an Propangas auf. Aus diesem Grund kann die
Restreichweite beim Fahren mit Wintergas (aufgrund des erhöhten Ver-
brauchs) geringer sein als mit Sommergas.
Autogas-Tankstellen-Netz
Die Zahl der Autogas-Tankstellen steigt kontinuierlich an.
Im Internet werden Listen mit den vorhandenen Autogas-Tankstellen veröf-
fentlicht. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

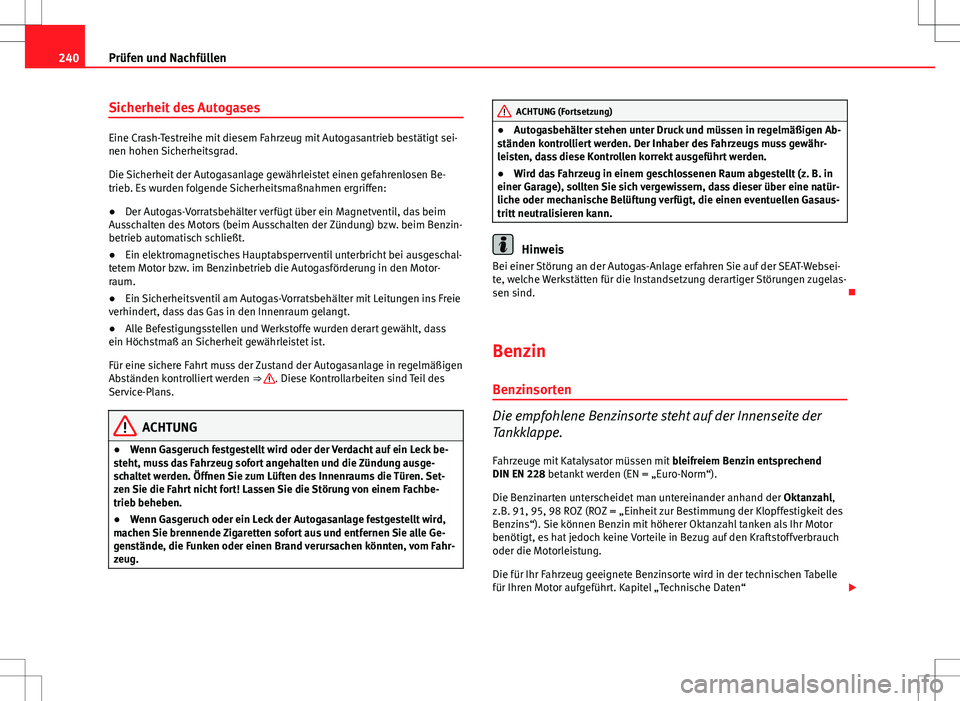

240Prüfen und Nachfüllen
Sicherheit des Autogases
Eine Crash-Testreihe mit diesem Fahrzeug mit Autogasantrieb bestätigt sei-
nen hohen Sicherheitsgrad.
Die Sicherheit der Autogasanlage gewährleistet einen gefahrenlosen Be-
trieb. Es wurden folgende Sicherheitsmaßnahmen ergriffen:
●Der Autogas-Vorratsbehälter verfügt über ein Magnetventil, das beim
Ausschalten des Motors (beim Ausschalten der Zündung) bzw. beim Benzin-
betrieb automatisch schließt.
● Ein elektromagnetisches Hauptabsperrventil unterbricht bei ausgeschal-
tetem Motor bzw. im Benzinbetrieb die Autogasförderung in den Motor-
raum.
● Ein Sicherheitsventil am Autogas-Vorratsbehälter mit Leitungen ins Freie
verhindert, dass das Gas in den Innenraum gelangt.
● Alle Befestigungsstellen und Werkstoffe wurden derart gewählt, dass
ein Höchstmaß an Sicherheit gewährleistet ist.
Für eine sichere Fahrt muss der Zustand der Autogasanlage in regelmäßigen
Abständen kontrolliert werden ⇒ 
. Diese Kontrollarbeiten sind Teil des
Service-Plans.
ACHTUNG
● Wenn Gasgeruch festgestellt wird oder der Verdacht auf ein Leck be-
steht, muss das Fahrzeug sofort angehalten und die Zündung ausge-
schaltet werden. Öffnen Sie zum Lüften des Innenraums die Türen. Set-
zen Sie die Fahrt nicht fort! Lassen Sie die Störung von einem Fachbe-
trieb beheben.
● Wenn Gasgeruch oder ein Leck der Autogasanlage festgestellt wird,
machen Sie brennende Zigaretten sofort aus und entfernen Sie alle Ge-
genstände, die Funken oder einen Brand verursachen könnten, vom Fahr-
zeug.
ACHTUNG (Fortsetzung)
● Autogasbehälter stehen unter Druck und müssen in regelmäßigen Ab-
ständen kontrolliert werden. Der Inhaber des Fahrzeugs muss gewähr-
leisten, dass diese Kontrollen korrekt ausgeführt werden.
● Wird das Fahrzeug in einem geschlossenen Raum abgestellt (z. B. in
einer Garage), sollten Sie sich vergewissern, dass dieser über eine natür-
liche oder mechanische Belüftung verfügt, die einen eventuellen Gasaus-
tritt neutralisieren kann.
Hinweis
Bei einer Störung an der Autogas-Anlage erfahren Sie auf der SEAT-Websei-
te, welche Werkstätten für die Instandsetzung derartiger Störungen zugelas-
sen sind. 
Benzin Benzinsorten
Die empfohlene Benzinsorte steht auf der Innenseite der
Tankklappe.
Fahrzeuge mit Katalysator müssen mit bleifreiem Benzin entsprechend
DIN EN 228 betankt werden (EN = „Euro-Norm“).
Die Benzinarten unterscheidet man untereinander anhand der Oktanzahl,
z.B. 91, 95, 98 ROZ (ROZ = „Einheit zur Bestimmung der Klopffestigkeit des
Benzins“). Sie können Benzin mit höherer Oktanzahl tanken als Ihr Motor
benötigt, es hat jedoch keine Vorteile in Bezug auf den Kraftstoffverbrauch
oder die Motorleistung.
Die für Ihr Fahrzeug geeignete Benzinsorte wird in der technischen Tabelle
für Ihren Motor aufgeführt. Kapitel „Technische Daten“ 

241
Prüfen und Nachfüllen

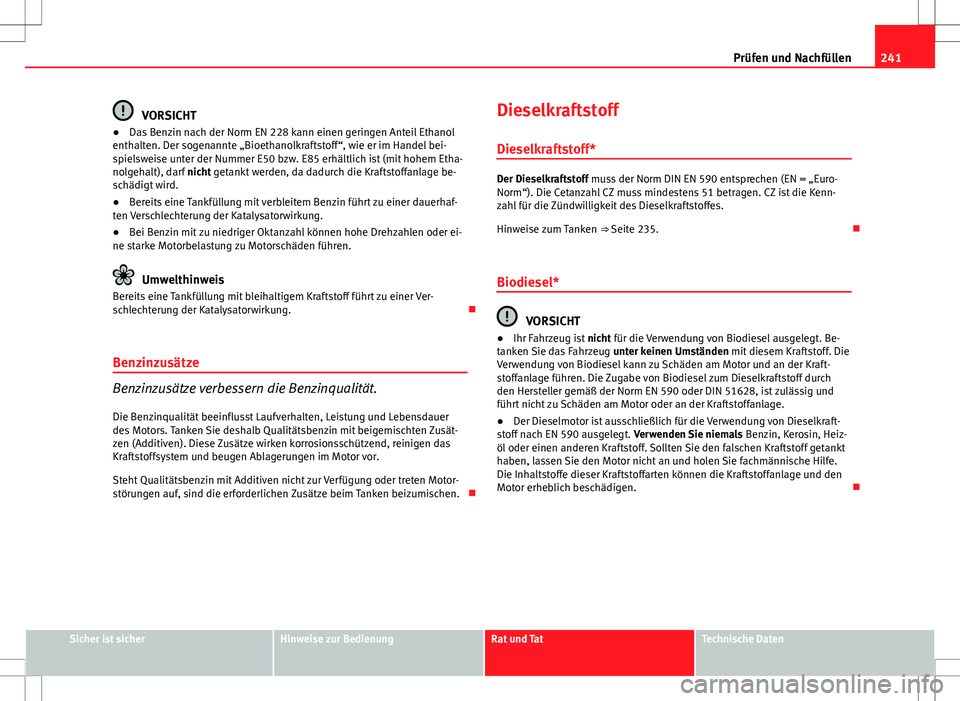

VORSICHT
● Das Benzin nach der Norm EN 228 kann einen geringen Anteil Ethanol
enthalten. Der sogenannte „Bioethanolkraftstoff“, wie er im Handel bei-
spielsweise unter der Nummer E50 bzw. E85 erhältlich ist (mit hohem Etha-
nolgehalt), darf nicht getankt werden, da dadurch die Kraftstoffanlage be-
schädigt wird.
● Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaf-
ten Verschlechterung der Katalysatorwirkung.
● Bei Benzin mit zu niedriger Oktanzahl können hohe Drehzahlen oder ei-
ne starke Motorbelastung zu Motorschäden führen.
Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Ver-
schlechterung der Katalysatorwirkung. 
Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.
Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer
des Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusät-
zen (Additiven). Diese Zusätze wirken korrosionsschützend, reinigen das
Kraftstoffsystem und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven nicht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen. Dieselkraftstoff
Dieselkraftstoff*
Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Euro-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kenn-
zahl für die Zündwilligkeit des Dieselkraftstoffes.
Hinweise zum Tanken ⇒ Seite 235. 
Biodiesel*
VORSICHT
● Ihr Fahrzeug ist nicht für die Verwendung von Biodiesel ausgelegt. Be-
tanken Sie das Fahrzeug unter keinen Umständen mit diesem Kraftstoff. Die
Verwendung von Biodiesel kann zu Schäden am Motor und an der Kraft-
stoffanlage führen. Die Zugabe von Biodiesel zum Dieselkraftstoff durch
den Hersteller gemäß der Norm EN 590 oder DIN 51628, ist zulässig und
führt nicht zu Schäden am Motor oder an der Kraftstoffanlage.
● Der Dieselmotor ist ausschließlich für die Verwendung von Dieselkraft-
stoff nach EN 590 ausgelegt. Verwenden Sie niemals Benzin, Kerosin, Heiz-
öl oder einen anderen Kraftstoff. Sollten Sie den falschen Kraftstoff getankt
haben, lassen Sie den Motor nicht an und holen Sie fachmännische Hilfe.
Die Inhaltstoffe dieser Kraftstoffarten können die Kraftstoffanlage und den
Motor erheblich beschädigen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

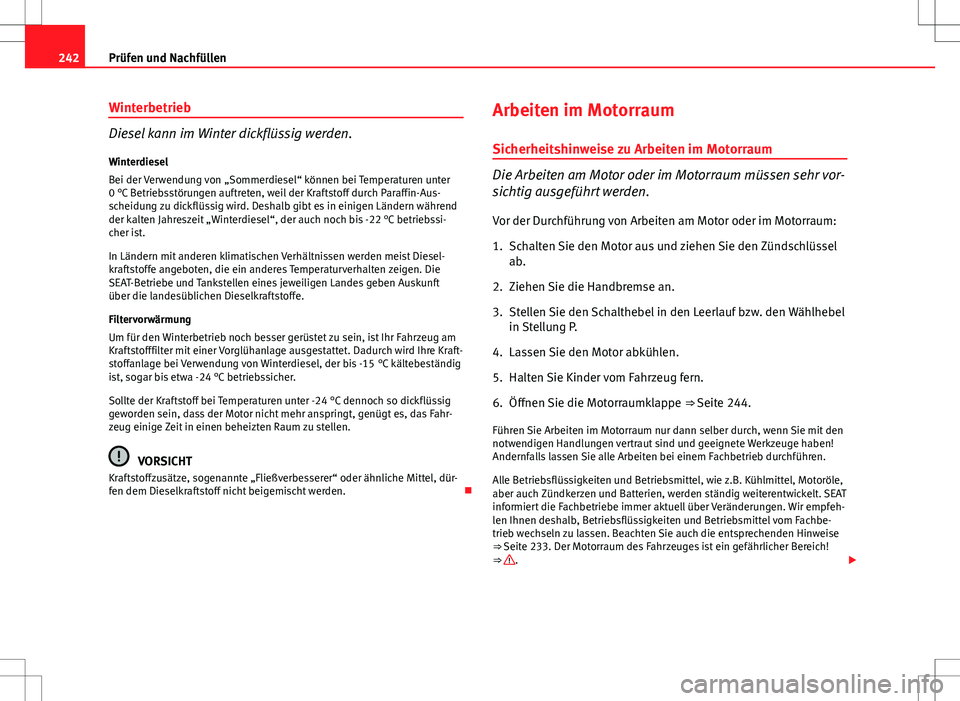

242Prüfen und Nachfüllen
Winterbetrieb
Diesel kann im Winter dickflüssig werden.
Winterdiesel
Bei der Verwendung von „Sommerdiesel“ können bei Temperaturen unter
0 °C Betriebsstörungen auftreten, weil der Kraftstoff durch Paraffin-Aus-
scheidung zu dickflüssig wird. Deshalb gibt es in einigen Ländern während
der kalten Jahreszeit „Winterdiesel“, der auch noch bis -22 °C betriebssi-
cher ist.
In Ländern mit anderen klimatischen Verhältnissen werden meist Diesel-
kraftstoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die
SEAT-Betriebe und Tankstellen eines jeweiligen Landes geben Auskunft
über die landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorglühanlage ausgestattet. Dadurch wird Ihre Kraft-
stoffanlage bei Verwendung von Winterdiesel, der bis -15 °C kältebeständig
ist, sogar bis etwa -24 °C betriebssicher.
Sollte der Kraftstoff bei Temperaturen unter -24 °C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
VORSICHT
Kraftstoffzusätze, sogenannte „Fließverbesserer“ oder ähnliche Mittel, dür-
fen dem Dieselkraftstoff nicht beigemischt werden. Arbeiten im Motorraum
Sicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr vor-
sichtig ausgeführt werden.Vor der Durchführung von Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in den Leerlauf bzw. den Wählhebel in Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
6. Öffnen Sie die Motorraumklappe ⇒ Seite 244.
Führen Sie Arbeiten im Motorraum nur dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut sind und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z.B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien, werden ständig weiterentwickelt. SEAT
informiert die Fachbetriebe immer aktuell über Veränderungen. Wir empfeh-
len Ihnen deshalb, Betriebsflüssigkeiten und Betriebsmittel vom Fachbe-
trieb wechseln zu lassen. Beachten Sie auch die entsprechenden Hinweise
⇒  Seite 233. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
⇒ 
. 

243
Prüfen und Nachfüllen

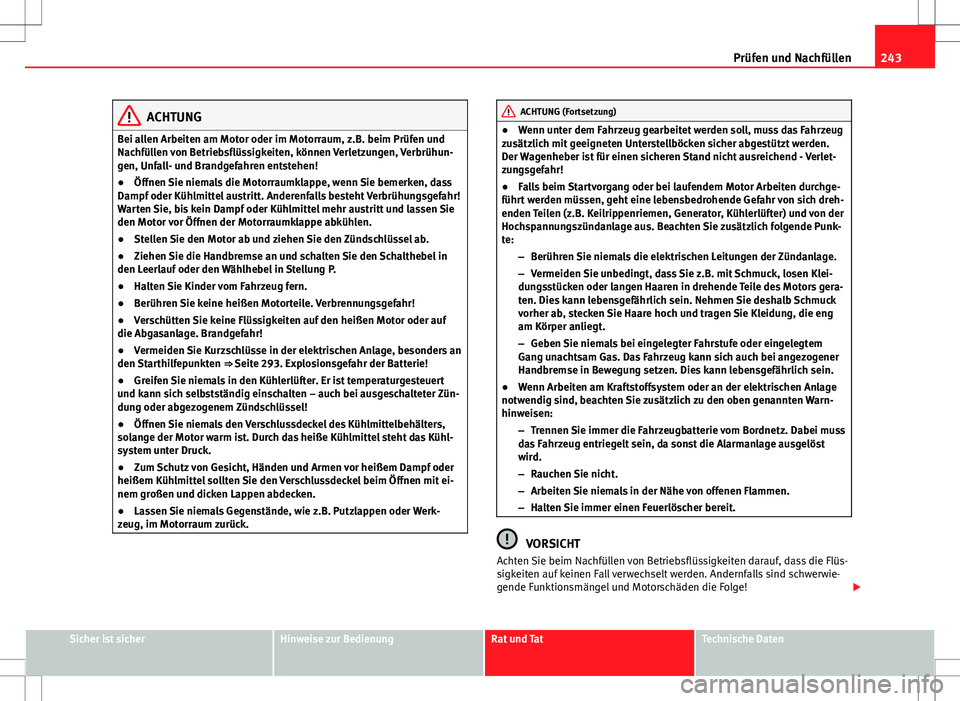

ACHTUNG
Bei allen Arbeiten am Motor oder im Motorraum, z.B. beim Prüfen und
Nachfüllen von Betriebsflüssigkeiten, können Verletzungen, Verbrühun-
gen, Unfall- und Brandgefahren entstehen!
● Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Anderenfalls besteht Verbrühungsgefahr!
Warten Sie, bis kein Dampf oder Kühlmittel mehr austritt und lassen Sie
den Motor vor Öffnen der Motorraumklappe abkühlen.
● Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
● Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in
den Leerlauf oder den Wählhebel in Stellung P.
● Halten Sie Kinder vom Fahrzeug fern.
● Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!
● Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf
die Abgasanlage. Brandgefahr!
● Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ⇒ Seite 293. Explosionsgefahr der Batterie!
● Greifen Sie niemals in den Kühlerlüfter. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter Zün-
dung oder abgezogenem Zündschlüssel!
● Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch das heiße Kühlmittel steht das Kühl-
system unter Druck.
● Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißem Kühlmittel sollten Sie den Verschlussdeckel beim Öffnen mit ei-
nem großen und dicken Lappen abdecken.
● Lassen Sie niemals Gegenstände, wie z.B. Putzlappen oder Werk-
zeug, im Motorraum zurück.ACHTUNG (Fortsetzung)
● Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden.
Der Wagenheber ist für einen sicheren Stand nicht ausreichend - Verlet-
zungsgefahr!
● Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich dreh-
enden Teilen (z.B. Keilrippenriemen, Generator, Kühlerlüfter) und von der
Hochspannungszündanlage aus. Beachten Sie zusätzlich folgende Punk-
te:
–Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
– Vermeiden Sie unbedingt, dass Sie z.B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors gera-
ten. Dies kann lebensgefährlich sein. Nehmen Sie deshalb Schmuck
vorher ab, stecken Sie Haare hoch und tragen Sie Kleidung, die eng
am Körper anliegt.
– Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem
Gang unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener
Handbremse in Bewegung setzen. Dies kann lebensgefährlich sein.
● Wenn Arbeiten am Kraftstoffsystem oder an der elektrischen Anlage
notwendig sind, beachten Sie zusätzlich zu den oben genannten Warn-
hinweisen:
–Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da sonst die Alarmanlage ausgelöst
wird.
– Rauchen Sie nicht.
– Arbeiten Sie niemals in der Nähe von offenen Flammen.
– Halten Sie immer einen Feuerlöscher bereit.
VORSICHT
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge! 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

244Prüfen und Nachfüllen
Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort durch Öl oder durch andere Betriebsflüssigkeiten verursachte Flecken
zu sehen, bringen Sie das Fahrzeug zwecks Überprüfung zu einem Fachbe-
trieb. 
Motorraumklappe öffnen
Die Motorraumklappe wird von innen entriegelt.
Abb. 160 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappe
Abb. 161 Riegel der Mo-
torraumklappe
Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
– Ziehen Sie den Hebel unter der Instrumententafel ⇒ Abb. 160 in
Pfeilrichtung. Die Motorraumklappe wird durch Federwirkung
entriegelt ⇒ 
.
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil)
an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür
vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG
Heißes Kühlmittel kann Verbrühungen verursachen!
● Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt. 

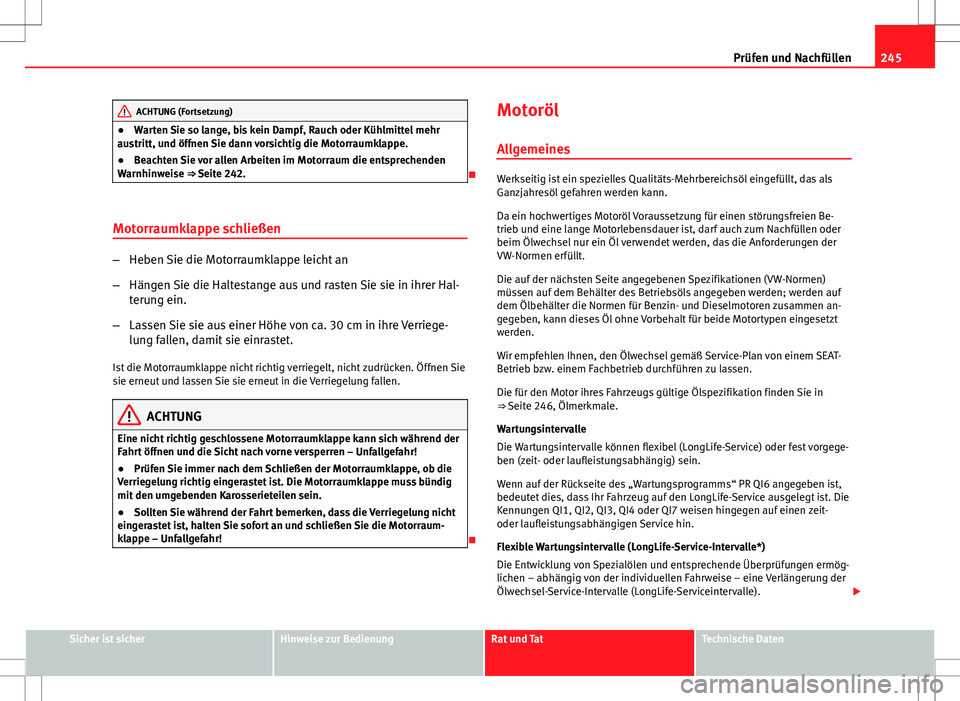

245
Prüfen und Nachfüllen
ACHTUNG (Fortsetzung)
● Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 242.

Motorraumklappe schließen
– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Hal-
terung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriege-
lung fallen, damit sie einrastet.
Ist die Motorraumklappe nicht richtig verriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!
● Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig
mit den umgebenden Karosserieteilen sein.
● Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an und schließen Sie die Motorraum-
klappe – Unfallgefahr!
 Motoröl
Allgemeines
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das als
Ganzjahresöl gefahren werden kann.
Da ein hochwertiges Motoröl Voraussetzung für einen störungsfreien Be-
trieb und eine lange Motorlebensdauer ist, darf auch zum Nachfüllen oder
beim Ölwechsel nur ein Öl verwendet werden, das die Anforderungen der
VW-Normen erfüllt.
Die auf der nächsten Seite angegebenen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen an-
gegeben, kann dieses Öl ohne Vorbehalt für beide Motortypen eingesetzt
werden.
Wir empfehlen Ihnen, den Ölwechsel gemäß Service-Plan von einem SEAT-
Betrieb bzw. einem Fachbetrieb durchführen zu lassen.
Die für den Motor ihres Fahrzeugs gültige Ölspezifikation finden Sie in
⇒ Seite 246, Ölmerkmale.
Wartungsintervalle
Die Wartungsintervalle können flexibel (LongLife-Service) oder fest vorgege-
ben (zeit- oder laufleistungsabhängig) sein.
Wenn auf der Rückseite des „Wartungsprogramms“ PR QI6 angegeben ist,
bedeutet dies, dass Ihr Fahrzeug auf den LongLife-Service ausgelegt ist. Die
Kennungen QI1, QI2, QI3, QI4 oder QI7 weisen hingegen auf einen zeit-
oder laufleistungsabhängigen Service hin.
Flexible Wartungsintervalle (LongLife-Service-Intervalle*)
Die Entwicklung von Spezialölen und entsprechende Überprüfungen ermög-
lichen – abhängig von der individuellen Fahrweise – eine Verlängerung der
Ölwechsel-Service-Intervalle (LongLife-Serviceintervalle). 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

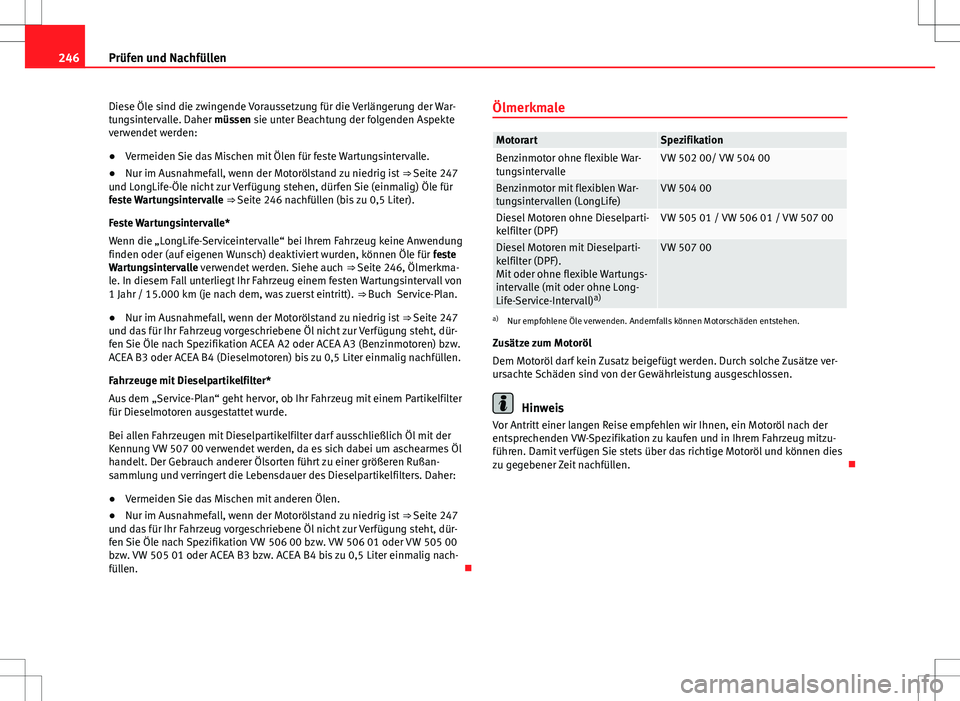

246Prüfen und Nachfüllen
Diese Öle sind die zwingende Voraussetzung für die Verlängerung der War-
tungsintervalle. Daher müssen sie unter Beachtung der folgenden Aspekte
verwendet werden:
● Vermeiden Sie das Mischen mit Ölen für feste Wartungsintervalle.
● Nur im Ausnahmefall, wenn der Motorölstand zu niedrig ist ⇒ Seite 247
und LongLife-Öle nicht zur Verfügung stehen, dürfen Sie (einmalig) Öle für
feste Wartungsintervalle ⇒ Seite 246 nachfüllen (bis zu 0,5 Liter).
Feste Wartungsintervalle*
Wenn die „LongLife-Serviceintervalle“ bei Ihrem Fahrzeug keine Anwendung
finden oder (auf eigenen Wunsch) deaktiviert wurden, können Öle für feste
Wartungsintervalle verwendet werden. Siehe auch ⇒ Seite 246, Ölmerkma-
le. In diesem Fall unterliegt Ihr Fahrzeug einem festen Wartungsintervall von
1 Jahr / 15.000 km (je nach dem, was zuerst eintritt). ⇒ Buch Service-Plan.
● Nur im Ausnahmefall, wenn der Motorölstand zu niedrig ist ⇒ Seite 247
und das für Ihr Fahrzeug vorgeschriebene Öl nicht zur Verfügung steht, dür-
fen Sie Öle nach Spezifikation ACEA A2 oder ACEA A3 (Benzinmotoren) bzw.
ACEA B3 oder ACEA B4 (Dieselmotoren) bis zu 0,5 Liter einmalig nachfüllen.
Fahrzeuge mit Dieselpartikelfilter*
Aus dem „Service-Plan“ geht hervor, ob Ihr Fahrzeug mit einem Partikelfilter
für Dieselmotoren ausgestattet wurde.
Bei allen Fahrzeugen mit Dieselpartikelfilter darf ausschließlich Öl mit der
Kennung VW 507 00 verwendet werden, da es sich dabei um aschearmes Öl
handelt. Der Gebrauch anderer Ölsorten führt zu einer größeren Rußan-
sammlung und verringert die Lebensdauer des Dieselpartikelfilters. Daher:
● Vermeiden Sie das Mischen mit anderen Ölen.
● Nur im Ausnahmefall, wenn der Motorölstand zu niedrig ist ⇒ Seite 247
und das für Ihr Fahrzeug vorgeschriebene Öl nicht zur Verfügung steht, dür-
fen Sie Öle nach Spezifikation VW 506 00 bzw. VW 506 01 oder VW 505 00
bzw. VW 505 01 oder ACEA B3 bzw. ACEA B4 bis zu 0,5 Liter einmalig nach-
füllen. Ölmerkmale
MotorartSpezifikationBenzinmotor ohne flexible War-
tungsintervalleVW 502 00/ VW 504 00
Benzinmotor mit flexiblen War-
tungsintervallen (LongLife)VW 504 00
Diesel Motoren ohne Dieselparti-
kelfilter (DPF)VW 505 01 / VW 506 01 / VW 507 00
Diesel Motoren mit Dieselparti-
kelfilter (DPF).
Mit oder ohne flexible Wartungs-
intervalle (mit oder ohne Long-
Life-Service-Intervall)
a)VW 507 00
a)
Nur empfohlene Öle verwenden. Andernfalls können Motorschäden entstehen.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefügt werden. Durch solche Zusätze ver-
ursachte Schäden sind von der Gewährleistung ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl und können dies
zu gegebener Zeit nachfüllen. 

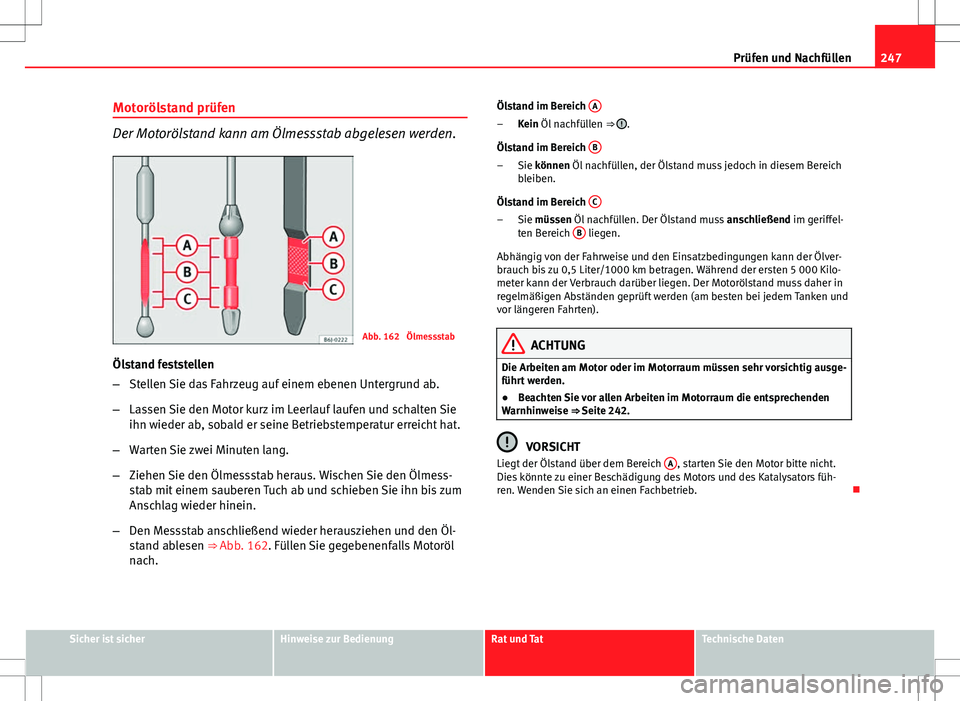

247
Prüfen und Nachfüllen
Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.
Abb. 162 Ölmessstab
Ölstand feststellen
– Stellen Sie das Fahrzeug auf einem ebenen Untergrund ab.
– Lassen Sie den Motor kurz im Leerlauf laufen und schalten Sie
ihn wieder ab, sobald er seine Betriebstemperatur erreicht hat.
– Warten Sie zwei Minuten lang.
– Ziehen Sie den Ölmessstab heraus. Wischen Sie den Ölmess-
stab mit einem sauberen Tuch ab und schieben Sie ihn bis zum
Anschlag wieder hinein.
– Den Messstab anschließend wieder herausziehen und den Öl-
stand ablesen ⇒ Abb. 162. Füllen Sie gegebenenfalls Motoröl
nach. Ölstand im Bereich
A
Kein Öl nachfüllen
⇒ .
Ölstand im Bereich B
Sie können Öl nachfüllen, der Ölstand muss jedoch in diesem Bereich
bleiben.
Ölstand im Bereich C
Sie müssen Öl nachfüllen. Der Ölstand muss
anschließend im geriffel-
ten Bereich B liegen.
Abhängig von der Fahrweise und den Einsatzbedingungen kann der Ölver-
brauch bis zu 0,5 Liter/1000 km betragen. Während der ersten 5 000 Kilo-
meter kann der Verbrauch darüber liegen. Der Motorölstand muss daher in
regelmäßigen Abständen geprüft werden (am besten bei jedem Tanken und
vor längeren Fahrten).
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 242.
VORSICHT
Liegt der Ölstand über dem Bereich A, starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators füh-
ren. Wenden Sie sich an einen Fachbetrieb. 
–
–
–
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

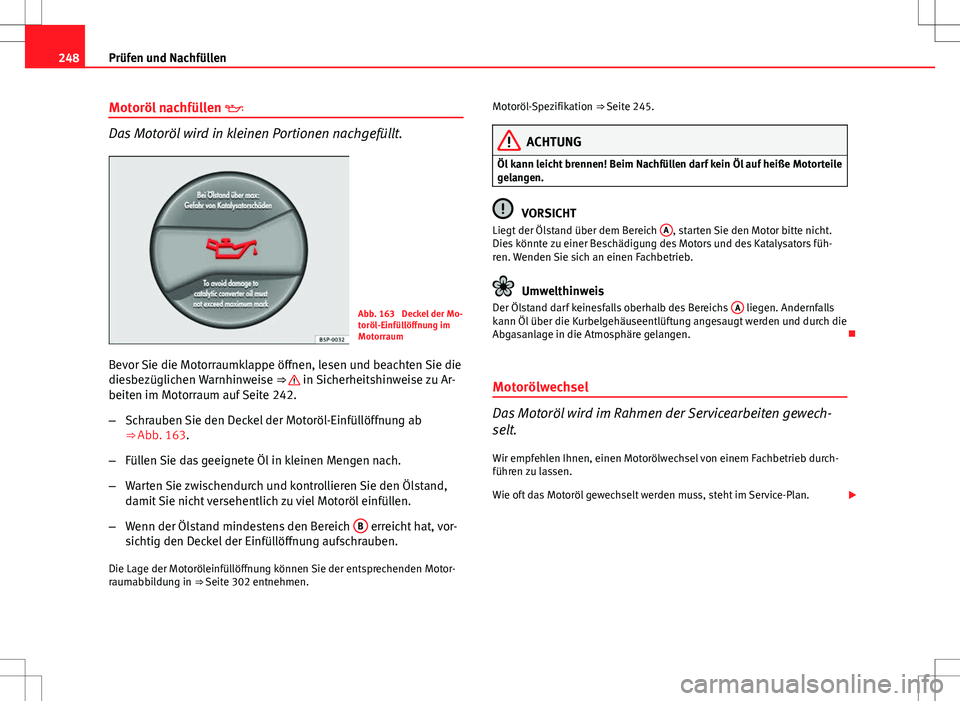

248Prüfen und Nachfüllen
Motoröl nachfüllen 
Das Motoröl wird in kleinen Portionen nachgefüllt.
Abb. 163 Deckel der Mo-
toröl-Einfüllöffnung im
Motorraum
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ 
in Sicherheitshinweise zu Ar-
beiten im Motorraum auf Seite 242.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab
⇒ Abb. 163.
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand,
damit Sie nicht versehentlich zu viel Motoröl einfüllen.
– Wenn der Ölstand mindestens den Bereich B
erreicht hat, vor-
sichtig den Deckel der Einfüllöffnung aufschrauben.
Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒ Seite 302 entnehmen. Motoröl-Spezifikation ⇒ Seite 245.
ACHTUNG
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
VORSICHT
Liegt der Ölstand über dem Bereich A, starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators füh-
ren. Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs A liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und durch die
Abgasanlage in die Atmosphäre gelangen. 
Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewech-
selt.
Wir empfehlen Ihnen, einen Motorölwechsel von einem Fachbetrieb durch-
führen zu lassen.
Wie oft das Motoröl gewechselt werden muss, steht im Service-Plan. 
