Seat Altea 2009 Betriebsanleitung (in German)

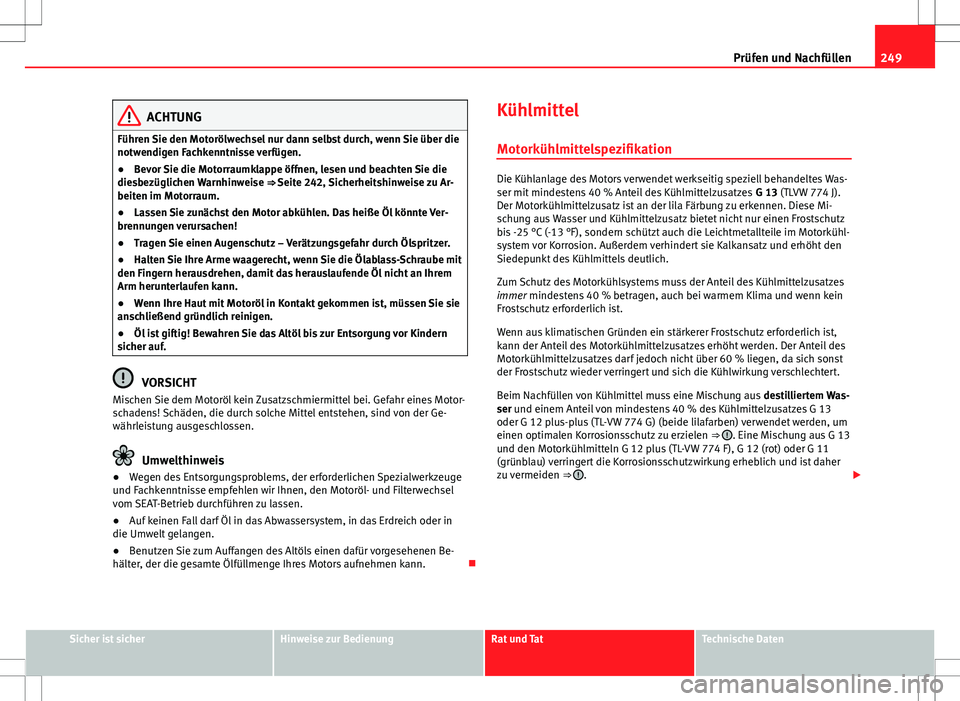

249
Prüfen und Nachfüllen
ACHTUNG
Führen Sie den Motorölwechsel nur dann selbst durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ Seite 242, Sicherheitshinweise zu Ar-
beiten im Motorraum.
● Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Ver-
brennungen verursachen!
● Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.
● Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.
● Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.
● Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.
VORSICHT
Mischen Sie dem Motoröl kein Zusatzschmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Ge-
währleistung ausgeschlossen.
Umwelthinweis
● Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.
● Auf keinen Fall darf Öl in das Abwassersystem, in das Erdreich oder in
die Umwelt gelangen.
● Benutzen Sie zum Auffangen des Altöls einen dafür vorgesehenen Be-
hälter, der die gesamte Ölfüllmenge Ihres Motors aufnehmen kann. Kühlmittel
Motorkühlmittelspezifikation
Die Kühlanlage des Motors verwendet werkseitig speziell behandeltes Was-
ser mit mindestens 40 % Anteil des Kühlmittelzusatzes G 13 (TLVW 774 J).
Der Motorkühlmittelzusatz ist an der lila Färbung zu erkennen. Diese Mi-
schung aus Wasser und Kühlmittelzusatz bietet nicht nur einen Frostschutz
bis -25 °C (-13 °F), sondern schützt auch die Leichtmetallteile im Motorkühl-
system vor Korrosion. Außerdem verhindert sie Kalkansatz und erhöht den
Siedepunkt des Kühlmittels deutlich.
Zum Schutz des Motorkühlsystems muss der Anteil des Kühlmittelzusatzes
immer mindestens 40 % betragen, auch bei warmem Klima und wenn kein
Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein stärkerer Frostschutz erforderlich ist,
kann der Anteil des Motorkühlmittelzusatzes erhöht werden. Der Anteil des
Motorkühlmittelzusatzes darf jedoch nicht über 60 % liegen, da sich sonst
der Frostschutz wieder verringert und sich die Kühlwirkung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine Mischung aus destilliertem Was-
ser und einem Anteil von mindestens 40 % des Kühlmittelzusatzes G 13
oder G 12 plus-plus (TL-VW 774 G) (beide lilafarben) verwendet werden, um
einen optimalen Korrosionsschutz zu erzielen ⇒ 
. Eine Mischung aus G 13
und den Motorkühlmitteln G 12 plus (TL-VW 774 F), G 12 (rot) oder G 11
(grünblau) verringert die Korrosionsschutzwirkung erheblich und ist daher
zu vermeiden ⇒ 
. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

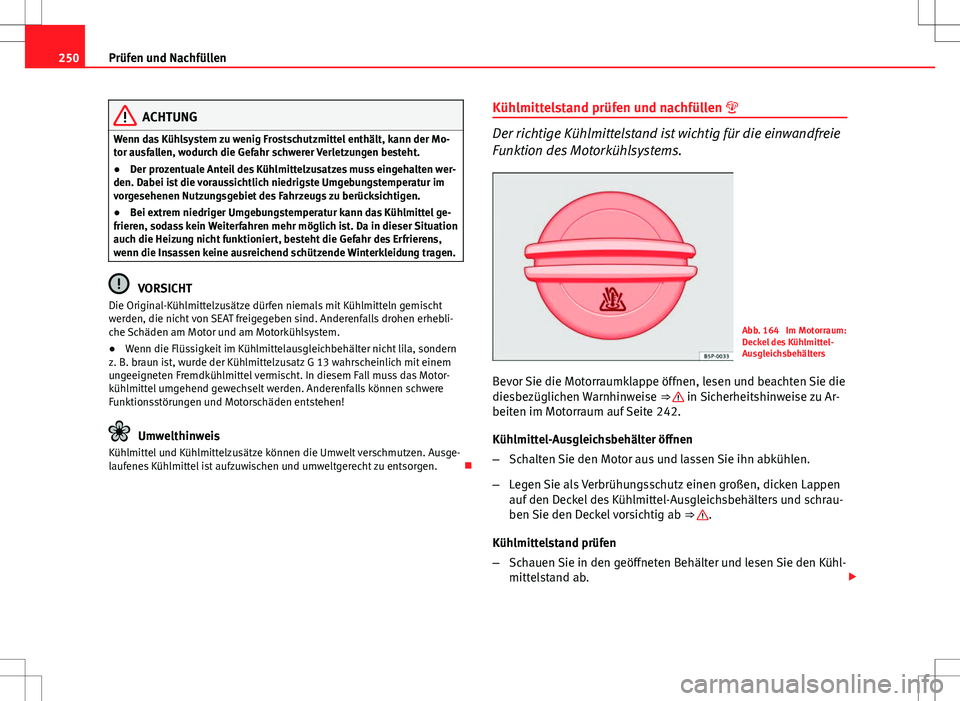

250Prüfen und Nachfüllen
ACHTUNG
Wenn das Kühlsystem zu wenig Frostschutzmittel enthält, kann der Mo-
tor ausfallen, wodurch die Gefahr schwerer Verletzungen besteht.
● Der prozentuale Anteil des Kühlmittelzusatzes muss eingehalten wer-
den. Dabei ist die voraussichtlich niedrigste Umgebungstemperatur im
vorgesehenen Nutzungsgebiet des Fahrzeugs zu berücksichtigen.
● Bei extrem niedriger Umgebungstemperatur kann das Kühlmittel ge-
frieren, sodass kein Weiterfahren mehr möglich ist. Da in dieser Situation
auch die Heizung nicht funktioniert, besteht die Gefahr des Erfrierens,
wenn die Insassen keine ausreichend schützende Winterkleidung tragen.
VORSICHT
Die Original-Kühlmittelzusätze dürfen niemals mit Kühlmitteln gemischt
werden, die nicht von SEAT freigegeben sind. Anderenfalls drohen erhebli-
che Schäden am Motor und am Motorkühlsystem.
● Wenn die Flüssigkeit im Kühlmittelausgleichbehälter nicht lila, sondern
z. B. braun ist, wurde der Kühlmittelzusatz G 13 wahrscheinlich mit einem
ungeeigneten Fremdkühlmittel vermischt. In diesem Fall muss das Motor-
kühlmittel umgehend gewechselt werden. Anderenfalls können schwere
Funktionsstörungen und Motorschäden entstehen!
Umwelthinweis
Kühlmittel und Kühlmittelzusätze können die Umwelt verschmutzen. Ausge-
laufenes Kühlmittel ist aufzuwischen und umweltgerecht zu entsorgen. Kühlmittelstand prüfen und nachfüllen 
Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.
Abb. 164 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ 
in Sicherheitshinweise zu Ar-
beiten im Motorraum auf Seite 242.
Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen
auf den Deckel des Kühlmittel-Ausgleichsbehälters und schrau-
ben Sie den Deckel vorsichtig ab ⇒ 
.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl-
mittelstand ab. 

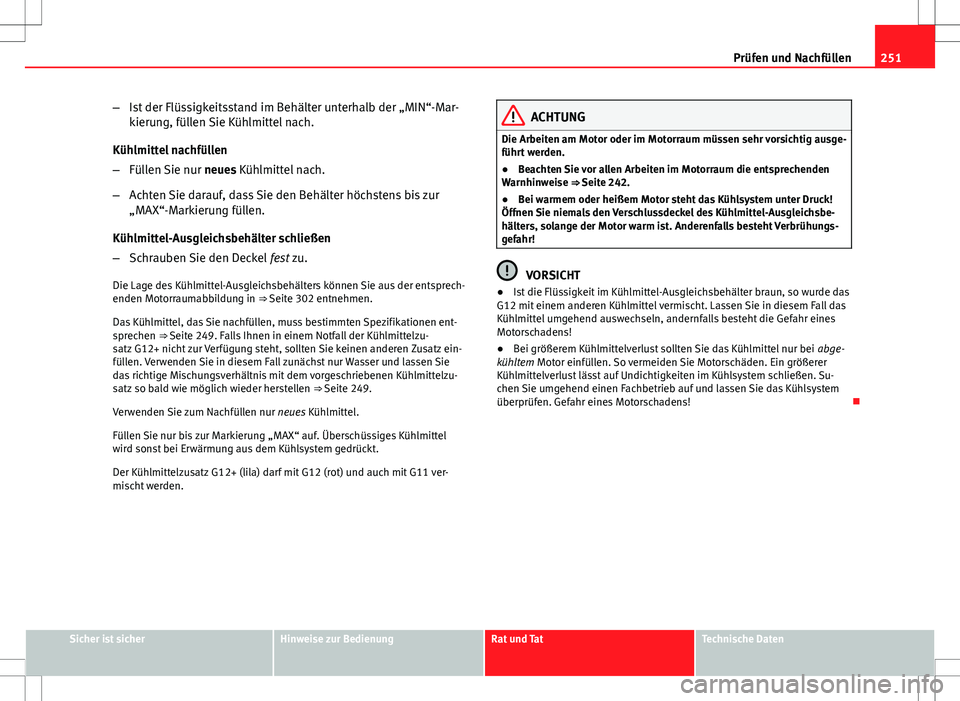

251
Prüfen und Nachfüllen
– Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“-Mar-
kierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
– Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur
„MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entsprech-
enden Motorraumabbildung in ⇒ Seite 302 entnehmen. Das Kühlmittel, das Sie nachfüllen, muss bestimmten Spezifikationen ent-
sprechen ⇒ Seite 249. Falls Ihnen in einem Notfall der Kühlmittelzu-
satz G12+ nicht zur Verfügung steht, sollten Sie keinen anderen Zusatz ein-
füllen. Verwenden Sie in diesem Fall zunächst nur Wasser und lassen Sie
das richtige Mischungsverhältnis mit dem vorgeschriebenen Kühlmittelzu-
satz so bald wie möglich wieder herstellen ⇒ Seite 249.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel
wird sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Der Kühlmittelzusatz G12+ (lila) darf mit G12 (rot) und auch mit G11 ver-
mischt werden.
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 242.
● Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbe-
hälters, solange der Motor warm ist. Anderenfalls besteht Verbrühungs-
gefahr!
VORSICHT
● Ist die Flüssigkeit im Kühlmittel-Ausgleichsbehälter braun, so wurde das
G12 mit einem anderen Kühlmittel vermischt. Lassen Sie in diesem Fall das
Kühlmittel umgehend auswechseln, andernfalls besteht die Gefahr eines
Motorschadens!
● Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Sie Motorschäden. Ein größerer
Kühlmittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Su-
chen Sie umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem
überprüfen. Gefahr eines Motorschadens! 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

252Prüfen und Nachfüllen

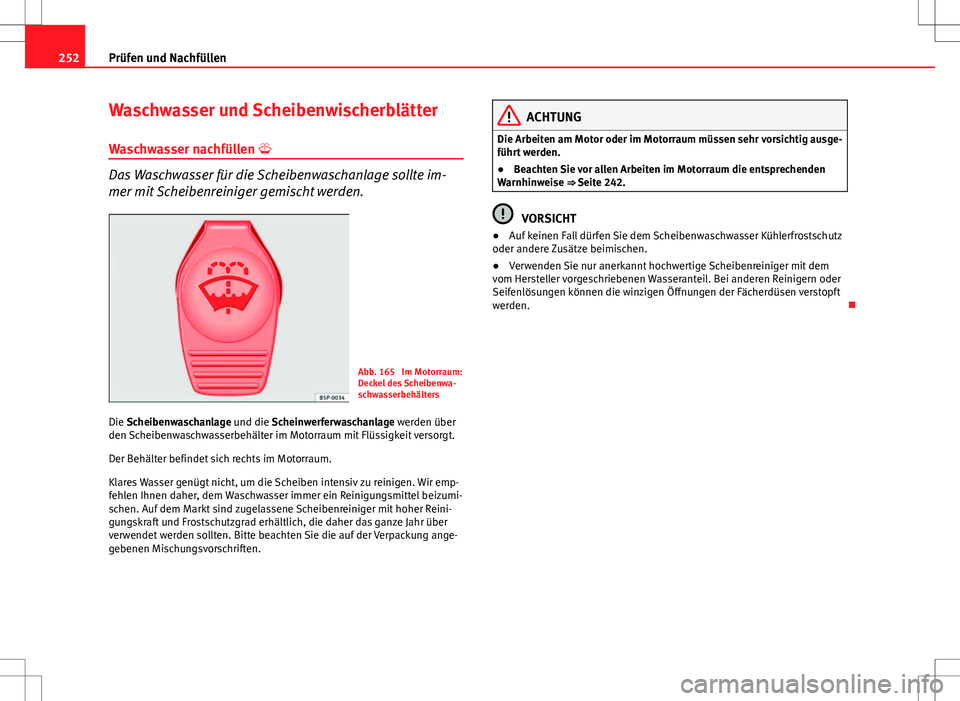

Waschwasser und Scheibenwischerblätter
Waschwasser nachfüllen 
Das Waschwasser für die Scheibenwaschanlage sollte im-
mer mit Scheibenreiniger gemischt werden.
Abb. 165 Im Motorraum:
Deckel des Scheibenwa-
schwasserbehälters
Die Scheibenwaschanlage und die Scheinwerferwaschanlage werden über
den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit versorgt.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir emp-
fehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel beizumi-
schen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher Reini-
gungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr über
verwendet werden sollten. Bitte beachten Sie die auf der Verpackung ange-
gebenen Mischungsvorschriften.
ACHTUNG
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.
● Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒  Seite 242.
VORSICHT
● Auf keinen Fall dürfen Sie dem Scheibenwaschwasser Kühlerfrostschutz
oder andere Zusätze beimischen.
● Verwenden Sie nur anerkannt hochwertige Scheibenreiniger mit dem
vom Hersteller vorgeschriebenen Wasseranteil. Bei anderen Reinigern oder
Seifenlösungen können die winzigen Öffnungen der Fächerdüsen verstopft
werden. 

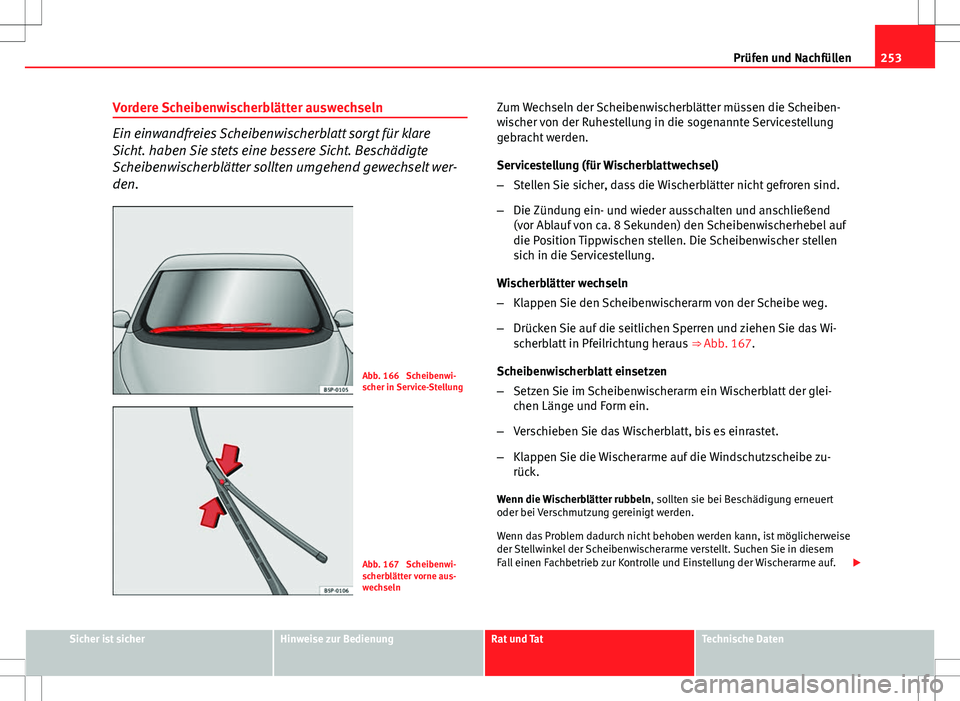

253
Prüfen und Nachfüllen
Vordere Scheibenwischerblätter auswechseln
Ein einwandfreies Scheibenwischerblatt sorgt für klare
Sicht. haben Sie stets eine bessere Sicht. Beschädigte
Scheibenwischerblätter sollten umgehend gewechselt wer-
den.
Abb. 166 Scheibenwi-
scher in Service-Stellung
Abb. 167 Scheibenwi-
scherblätter vorne aus-
wechseln Zum Wechseln der Scheibenwischerblätter müssen die Scheiben-
wischer von der Ruhestellung in die sogenannte Servicestellung
gebracht werden.
Servicestellung (für Wischerblattwechsel)
–
Stellen Sie sicher, dass die Wischerblätter nicht gefroren sind.
– Die Zündung ein- und wieder ausschalten und anschließend
(vor Ablauf von ca. 8 Sekunden) den Scheibenwischerhebel auf
die Position Tippwischen stellen. Die Scheibenwischer stellen
sich in die Servicestellung.
Wischerblätter wechseln
– Klappen Sie den Scheibenwischerarm von der Scheibe weg.
– Drücken Sie auf die seitlichen Sperren und ziehen Sie das Wi-
scherblatt in Pfeilrichtung heraus ⇒ Abb. 167.
Scheibenwischerblatt einsetzen
– Setzen Sie im Scheibenwischerarm ein Wischerblatt der glei-
chen Länge und Form ein.
– Verschieben Sie das Wischerblatt, bis es einrastet.
– Klappen Sie die Wischerarme auf die Windschutzscheibe zu-
rück.
Wenn die Wischerblätter rubbeln , sollten sie bei Beschädigung erneuert
oder bei Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, ist möglicherweise
der Stellwinkel der Scheibenwischerarme verstellt. Suchen Sie in diesem
Fall einen Fachbetrieb zur Kontrolle und Einstellung der Wischerarme auf. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

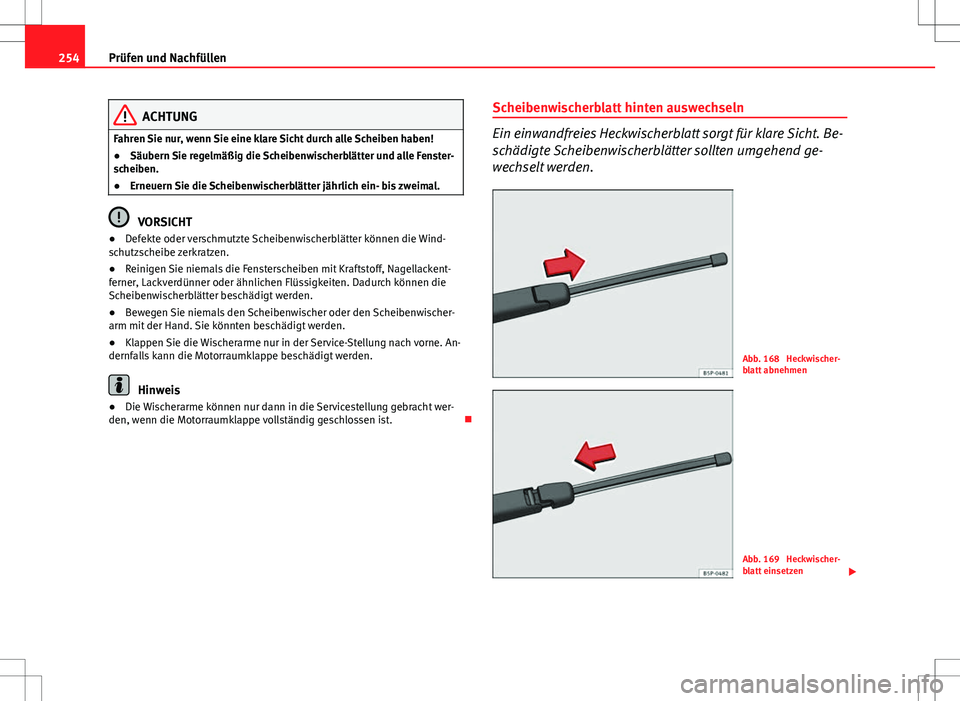

254Prüfen und Nachfüllen
ACHTUNG
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!
● Säubern Sie regelmäßig die Scheibenwischerblätter und alle Fenster-
scheiben.
● Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
VORSICHT
● Defekte oder verschmutzte Scheibenwischerblätter können die Wind-
schutzscheibe zerkratzen.
● Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten. Dadurch können die
Scheibenwischerblätter beschädigt werden.
● Bewegen Sie niemals den Scheibenwischer oder den Scheibenwischer-
arm mit der Hand. Sie könnten beschädigt werden.
● Klappen Sie die Wischerarme nur in der Service-Stellung nach vorne. An-
dernfalls kann die Motorraumklappe beschädigt werden.
Hinweis
● Die Wischerarme können nur dann in die Servicestellung gebracht wer-
den, wenn die Motorraumklappe vollständig geschlossen ist. Scheibenwischerblatt hinten auswechseln
Ein einwandfreies Heckwischerblatt sorgt für klare Sicht. Be-
schädigte Scheibenwischerblätter sollten umgehend ge-
wechselt werden.
Abb. 168 Heckwischer-
blatt abnehmen
Abb. 169 Heckwischer-
blatt einsetzen


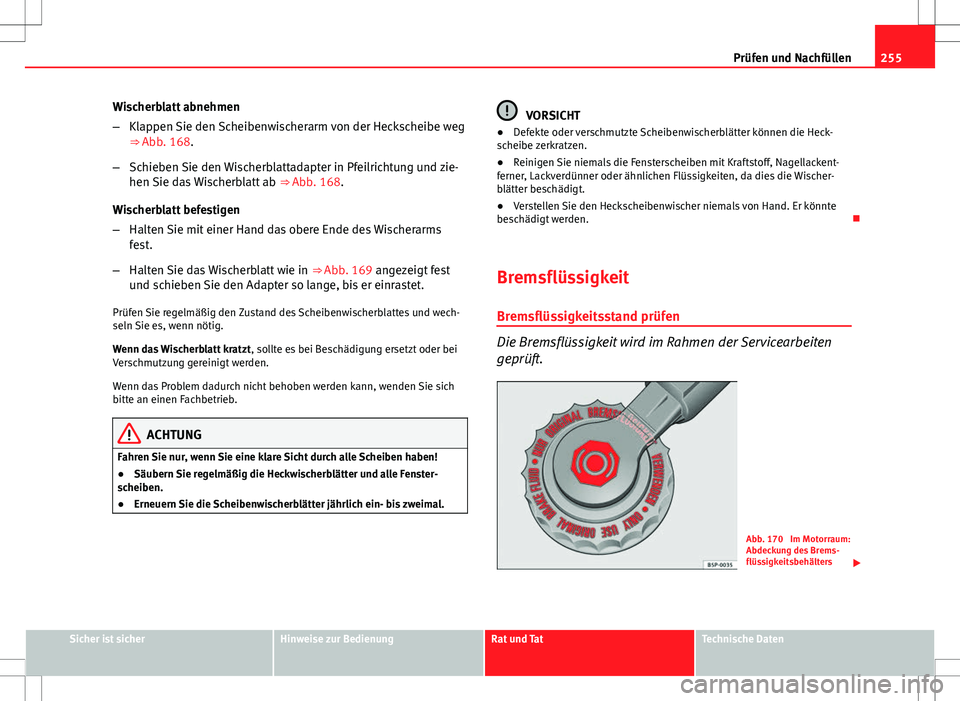

255
Prüfen und Nachfüllen
Wischerblatt abnehmen
– Klappen Sie den Scheibenwischerarm von der Heckscheibe weg
⇒ Abb. 168.
– Schieben Sie den Wischerblattadapter in Pfeilrichtung und zie-
hen Sie das Wischerblatt ab ⇒ Abb. 168.
Wischerblatt befestigen
– Halten Sie mit einer Hand das obere Ende des Wischerarms
fest.
– Halten Sie das Wischerblatt wie in ⇒ Abb. 169 angezeigt fest
und schieben Sie den Adapter so lange, bis er einrastet.
Prüfen Sie regelmäßig den Zustand des Scheibenwischerblattes und wech-
seln Sie es, wenn nötig.
Wenn das Wischerblatt kratzt , sollte es bei Beschädigung ersetzt oder bei
Verschmutzung gereinigt werden.
Wenn das Problem dadurch nicht behoben werden kann, wenden Sie sich
bitte an einen Fachbetrieb.
ACHTUNG
Fahren Sie nur, wenn Sie eine klare Sicht durch alle Scheiben haben!
● Säubern Sie regelmäßig die Heckwischerblätter und alle Fenster-
scheiben.
● Erneuern Sie die Scheibenwischerblätter jährlich ein- bis zweimal.
VORSICHT
● Defekte oder verschmutzte Scheibenwischerblätter können die Heck-
scheibe zerkratzen.
● Reinigen Sie niemals die Fensterscheiben mit Kraftstoff, Nagellackent-
ferner, Lackverdünner oder ähnlichen Flüssigkeiten, da dies die Wischer-
blätter beschädigt.
● Verstellen Sie den Heckscheibenwischer niemals von Hand. Er könnte
beschädigt werden. 
Bremsflüssigkeit
Bremsflüssigkeitsstand prüfen
Die Bremsflüssigkeit wird im Rahmen der Servicearbeiten
geprüft.
Abb. 170 Im Motorraum:
Abdeckung des Brems-
flüssigkeitsbehälters 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

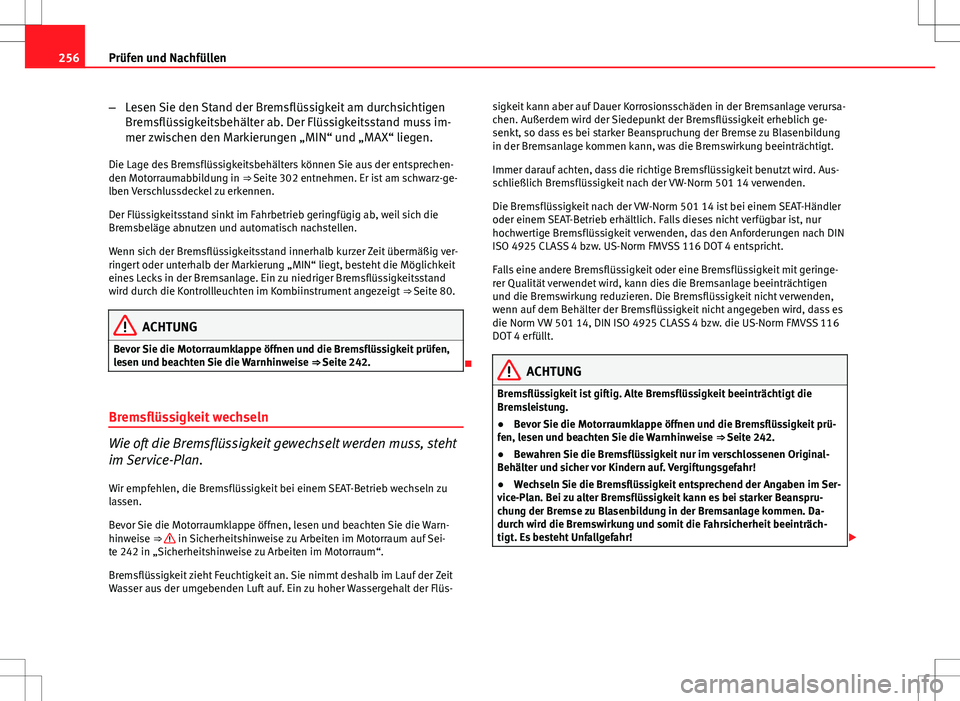

256Prüfen und Nachfüllen
–Lesen Sie den Stand der Bremsflüssigkeit am durchsichtigen
Bremsflüssigkeitsbehälter ab. Der Flüssigkeitsstand muss im-
mer zwischen den Markierungen „MIN“ und „MAX“ liegen.
Die Lage des Bremsflüssigkeitsbehälters können Sie aus der entsprechen-
den Motorraumabbildung in ⇒ Seite 302 entnehmen. Er ist am schwarz-ge-
lben Verschlussdeckel zu erkennen.
Der Flüssigkeitsstand sinkt im Fahrbetrieb geringfügig ab, weil sich die
Bremsbeläge abnutzen und automatisch nachstellen.
Wenn sich der Bremsflüssigkeitsstand innerhalb kurzer Zeit übermäßig ver-
ringert oder unterhalb der Markierung „MIN“ liegt, besteht die Möglichkeit
eines Lecks in der Bremsanlage. Ein zu niedriger Bremsflüssigkeitsstand
wird durch die Kontrollleuchten im Kombiinstrument angezeigt ⇒ Seite 80.
ACHTUNG
Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit prüfen,
lesen und beachten Sie die Warnhinweise ⇒ Seite 242.

Bremsflüssigkeit wechseln
Wie oft die Bremsflüssigkeit gewechselt werden muss, steht
im Service-Plan. Wir empfehlen, die Bremsflüssigkeit bei einem SEAT-Betrieb wechseln zu
lassen.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die Warn-
hinweise ⇒ 
in Sicherheitshinweise zu Arbeiten im Motorraum auf Sei-
te 242 in „Sicherheitshinweise zu Arbeiten im Motorraum“.
Bremsflüssigkeit zieht Feuchtigkeit an. Sie nimmt deshalb im Lauf der Zeit
Wasser aus der umgebenden Luft auf. Ein zu hoher Wassergehalt der Flüs- sigkeit kann aber auf Dauer Korrosionsschäden in der Bremsanlage verursa-
chen. Außerdem wird der Siedepunkt der Bremsflüssigkeit erheblich ge-
senkt, so dass es bei starker Beanspruchung der Bremse zu Blasenbildung
in der Bremsanlage kommen kann, was die Bremswirkung beeinträchtigt.
Immer darauf achten, dass die richtige Bremsflüssigkeit benutzt wird. Aus-
schließlich Bremsflüssigkeit nach der VW-Norm 501 14 verwenden.
Die Bremsflüssigkeit nach der VW-Norm 501 14 ist bei einem SEAT-Händler
oder einem SEAT-Betrieb erhältlich. Falls dieses nicht verfügbar ist, nur
hochwertige Bremsflüssigkeit verwenden, das den Anforderungen nach DIN
ISO 4925 CLASS 4 bzw. US-Norm FMVSS 116 DOT 4 entspricht.
Falls eine andere Bremsflüssigkeit oder eine Bremsflüssigkeit mit geringe-
rer Qualität verwendet wird, kann dies die Bremsanlage beeinträchtigen
und die Bremswirkung reduzieren. Die Bremsflüssigkeit nicht verwenden,
wenn auf dem Behälter der Bremsflüssigkeit nicht angegeben wird, dass es
die Norm VW 501 14, DIN ISO 4925 CLASS 4 bzw. die US-Norm FMVSS 116
DOT 4 erfüllt.
ACHTUNG
Bremsflüssigkeit ist giftig. Alte Bremsflüssigkeit beeinträchtigt die
Bremsleistung.
● Bevor Sie die Motorraumklappe öffnen und die Bremsflüssigkeit prü-
fen, lesen und beachten Sie die Warnhinweise ⇒ Seite 242.
● Bewahren Sie die Bremsflüssigkeit nur im verschlossenen Original-
Behälter und sicher vor Kindern auf. Vergiftungsgefahr!
● Wechseln Sie die Bremsflüssigkeit entsprechend der Angaben im Ser-
vice-Plan. Bei zu alter Bremsflüssigkeit kann es bei starker Beanspru-
chung der Bremse zu Blasenbildung in der Bremsanlage kommen. Da-
durch wird die Bremswirkung und somit die Fahrsicherheit beeinträch-
tigt. Es besteht Unfallgefahr! 

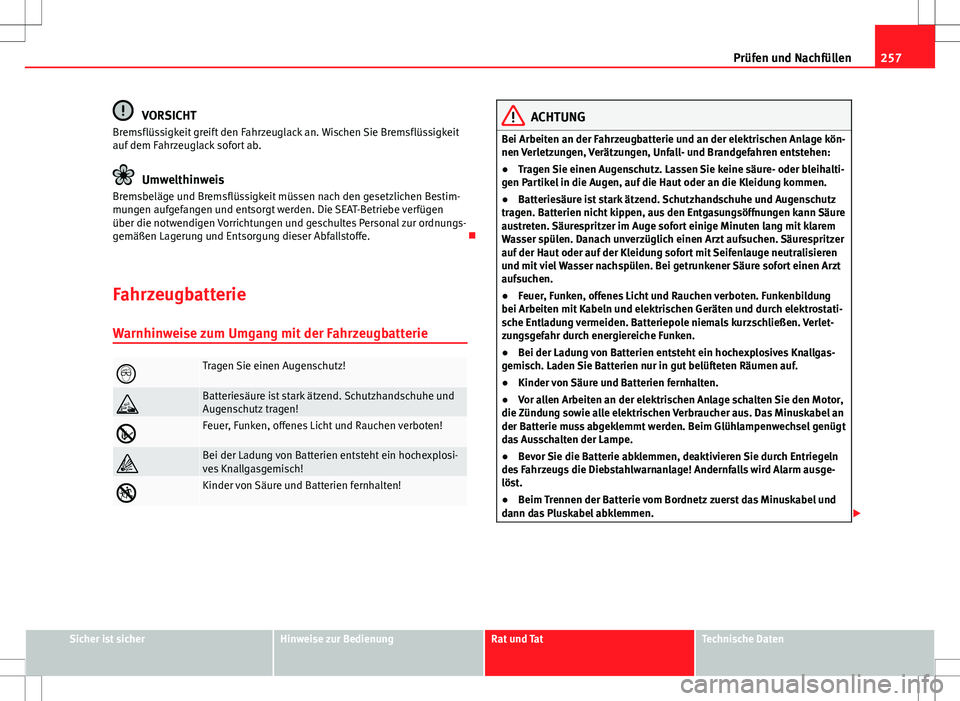

257
Prüfen und Nachfüllen
VORSICHT
Bremsflüssigkeit greift den Fahrzeuglack an. Wischen Sie Bremsflüssigkeit
auf dem Fahrzeuglack sofort ab.
Umwelthinweis
Bremsbeläge und Bremsflüssigkeit müssen nach den gesetzlichen Bestim-
mungen aufgefangen und entsorgt werden. Die SEAT-Betriebe verfügen
über die notwendigen Vorrichtungen und geschultes Personal zur ordnungs-
gemäßen Lagerung und Entsorgung dieser Abfallstoffe. 
Fahrzeugbatterie Warnhinweise zum Umgang mit der Fahrzeugbatterie
Tragen Sie einen Augenschutz!
Batteriesäure ist stark ätzend. Schutzhandschuhe und
Augenschutz tragen!
Feuer, Funken, offenes Licht und Rauchen verboten!
Bei der Ladung von Batterien entsteht ein hochexplosi-
ves Knallgasgemisch!
Kinder von Säure und Batterien fernhalten!
ACHTUNG
Bei Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage kön-
nen Verletzungen, Verätzungen, Unfall- und Brandgefahren entstehen:
● Tragen Sie einen Augenschutz. Lassen Sie keine säure- oder bleihalti-
gen Partikel in die Augen, auf die Haut oder an die Kleidung kommen.
● Batteriesäure ist stark ätzend. Schutzhandschuhe und Augenschutz
tragen. Batterien nicht kippen, aus den Entgasungsöffnungen kann Säure
austreten. Säurespritzer im Auge sofort einige Minuten lang mit klarem
Wasser spülen. Danach unverzüglich einen Arzt aufsuchen. Säurespritzer
auf der Haut oder auf der Kleidung sofort mit Seifenlauge neutralisieren
und mit viel Wasser nachspülen. Bei getrunkener Säure sofort einen Arzt
aufsuchen.
● Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung
bei Arbeiten mit Kabeln und elektrischen Geräten und durch elektrostati-
sche Entladung vermeiden. Batteriepole niemals kurzschließen. Verlet-
zungsgefahr durch energiereiche Funken.
● Bei der Ladung von Batterien entsteht ein hochexplosives Knallgas-
gemisch. Laden Sie Batterien nur in gut belüfteten Räumen auf.
● Kinder von Säure und Batterien fernhalten.
● Vor allen Arbeiten an der elektrischen Anlage schalten Sie den Motor,
die Zündung sowie alle elektrischen Verbraucher aus. Das Minuskabel an
der Batterie muss abgeklemmt werden. Beim Glühlampenwechsel genügt
das Ausschalten der Lampe.
● Bevor Sie die Batterie abklemmen, deaktivieren Sie durch Entriegeln
des Fahrzeugs die Diebstahlwarnanlage! Andernfalls wird Alarm ausge-
löst.
● Beim Trennen der Batterie vom Bordnetz zuerst das Minuskabel und
dann das Pluskabel abklemmen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

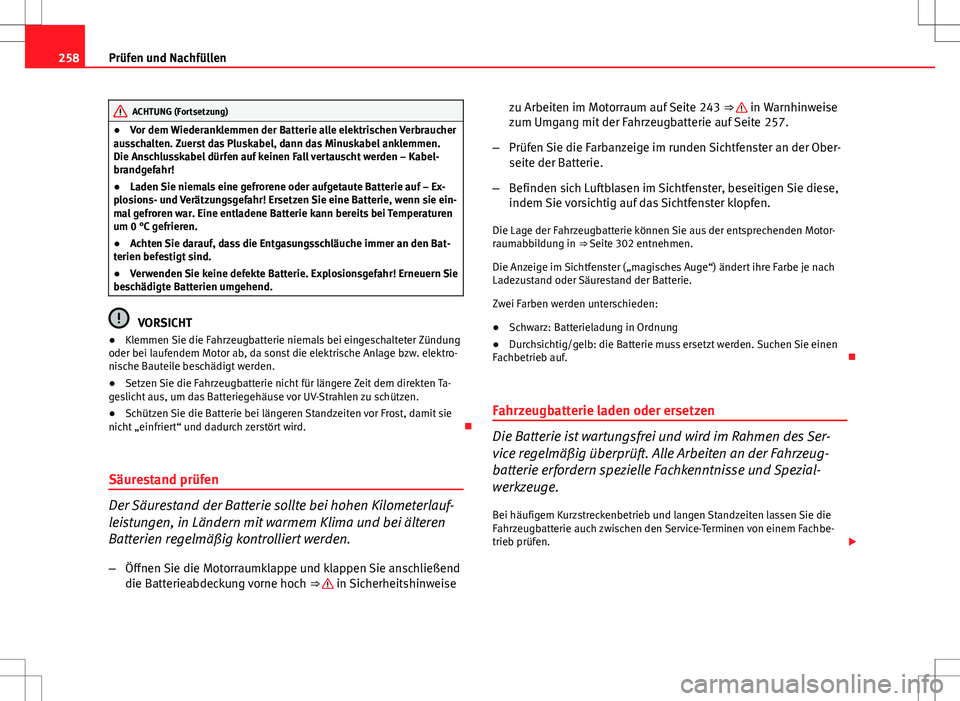

258Prüfen und Nachfüllen
ACHTUNG (Fortsetzung)
● Vor dem Wiederanklemmen der Batterie alle elektrischen Verbraucher
ausschalten. Zuerst das Pluskabel, dann das Minuskabel anklemmen.
Die Anschlusskabel dürfen auf keinen Fall vertauscht werden – Kabel-
brandgefahr!
● Laden Sie niemals eine gefrorene oder aufgetaute Batterie auf – Ex-
plosions- und Verätzungsgefahr! Ersetzen Sie eine Batterie, wenn sie ein-
mal gefroren war. Eine entladene Batterie kann bereits bei Temperaturen
um 0 °C gefrieren.
● Achten Sie darauf, dass die Entgasungsschläuche immer an den Bat-
terien befestigt sind.
● Verwenden Sie keine defekte Batterie. Explosionsgefahr! Erneuern Sie
beschädigte Batterien umgehend.
VORSICHT
● Klemmen Sie die Fahrzeugbatterie niemals bei eingeschalteter Zündung
oder bei laufendem Motor ab, da sonst die elektrische Anlage bzw. elektro-
nische Bauteile beschädigt werden.
● Setzen Sie die Fahrzeugbatterie nicht für längere Zeit dem direkten Ta-
geslicht aus, um das Batteriegehäuse vor UV-Strahlen zu schützen.
● Schützen Sie die Batterie bei längeren Standzeiten vor Frost, damit sie
nicht „einfriert“ und dadurch zerstört wird. 
Säurestand prüfen
Der Säurestand der Batterie sollte bei hohen Kilometerlauf-
leistungen, in Ländern mit warmem Klima und bei älteren
Batterien regelmäßig kontrolliert werden.
– Öffnen Sie die Motorraumklappe und klappen Sie anschließend
die Batterieabdeckung vorne hoch ⇒ 
in Sicherheitshinweisezu Arbeiten im Motorraum auf Seite 243 ⇒ 
in Warnhinweise
zum Umgang mit der Fahrzeugbatterie auf Seite 257.
– Prüfen Sie die Farbanzeige im runden Sichtfenster an der Ober-
seite der Batterie.
– Befinden sich Luftblasen im Sichtfenster, beseitigen Sie diese,
indem Sie vorsichtig auf das Sichtfenster klopfen.
Die Lage der Fahrzeugbatterie können Sie aus der entsprechenden Motor-
raumabbildung in ⇒ Seite 302 entnehmen.
Die Anzeige im Sichtfenster („magisches Auge“) ändert ihre Farbe je nach
Ladezustand oder Säurestand der Batterie.
Zwei Farben werden unterschieden:
● Schwarz: Batterieladung in Ordnung
● Durchsichtig/gelb: die Batterie muss ersetzt werden. Suchen Sie einen
Fachbetrieb auf. 
Fahrzeugbatterie laden oder ersetzen
Die Batterie ist wartungsfrei und wird im Rahmen des Ser-
vice regelmäßig überprüft. Alle Arbeiten an der Fahrzeug-
batterie erfordern spezielle Fachkenntnisse und Spezial-
werkzeuge.
Bei häufigem Kurzstreckenbetrieb und langen Standzeiten lassen Sie die
Fahrzeugbatterie auch zwischen den Service-Terminen von einem Fachbe-
trieb prüfen. 
