Seat Altea 2009 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2009, Model line: Altea, Model: Seat Altea 2009Pages: 327, PDF-Größe: 4.98 MB
Page 281 of 327
279

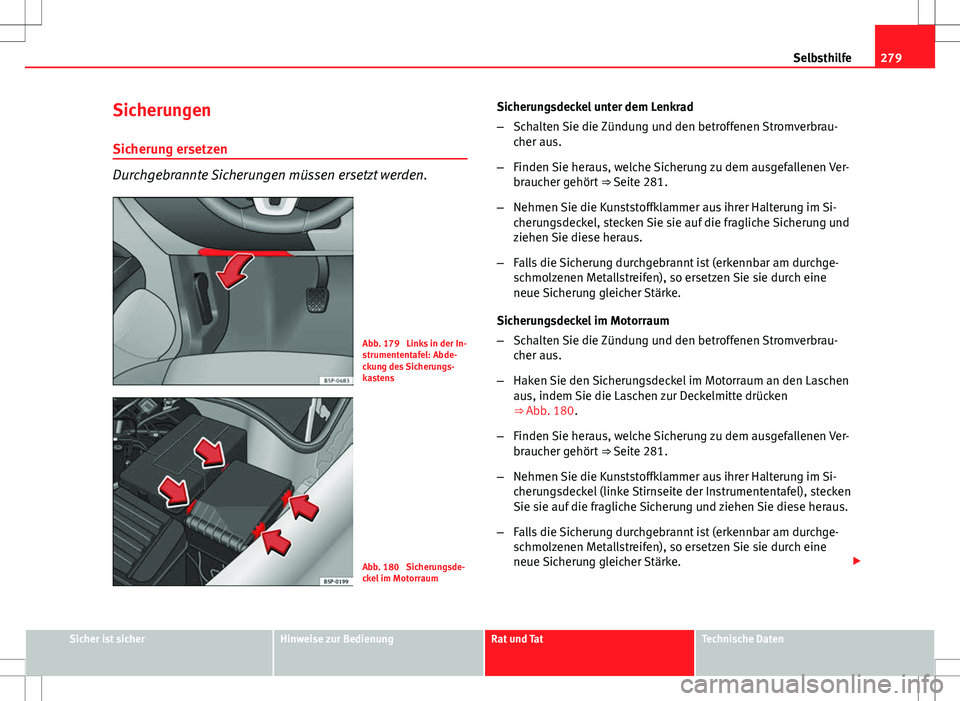

Selbsthilfe
Sicherungen
Sicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Abb. 179 Links in der In-
strumententafel: Abde-
ckung des Sicherungs-
kastens
Abb. 180 Sicherungsde-
ckel im Motorraum Sicherungsdeckel unter dem Lenkrad
–
Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Ver-
braucher gehört ⇒ Seite 281.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Si-
cherungsdeckel, stecken Sie sie auf die fragliche Sicherung und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge-
schmolzenen Metallstreifen), so ersetzen Sie sie durch eine
neue Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau-
cher aus.
– Haken Sie den Sicherungsdeckel im Motorraum an den Laschen
aus, indem Sie die Laschen zur Deckelmitte drücken
⇒ Abb. 180.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Ver-
braucher gehört ⇒ Seite 281.
– Nehmen Sie die Kunststoffklammer aus ihrer Halterung im Si-
cherungsdeckel (linke Stirnseite der Instrumententafel), stecken
Sie sie auf die fragliche Sicherung und ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge-
schmolzenen Metallstreifen), so ersetzen Sie sie durch eine
neue Sicherung gleicher Stärke.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 282 of 327
280Selbsthilfe

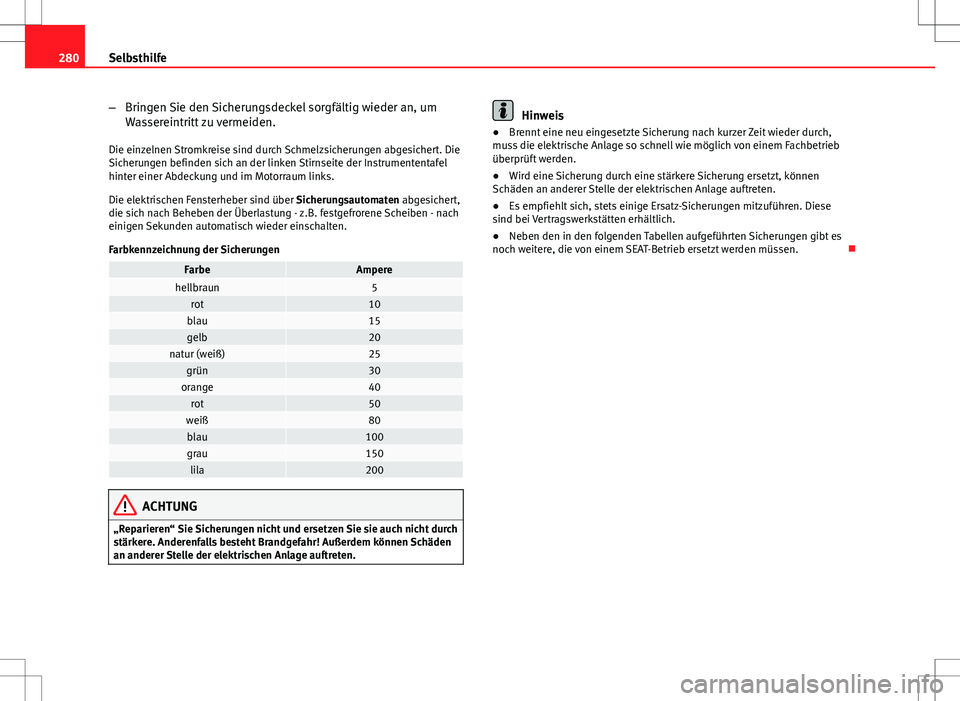

–Bringen Sie den Sicherungsdeckel sorgfältig wieder an, um
Wassereintritt zu vermeiden.
Die einzelnen Stromkreise sind durch Schmelzsicherungen abgesichert. Die
Sicherungen befinden sich an der linken Stirnseite der Instrumententafel
hinter einer Abdeckung und im Motorraum links.
Die elektrischen Fensterheber sind über Sicherungsautomaten abgesichert,
die sich nach Beheben der Überlastung - z.B. festgefrorene Scheiben - nach
einigen Sekunden automatisch wieder einschalten.
Farbkennzeichnung der Sicherungen
FarbeAmperehellbraun5rot10blau15gelb20natur (weiß)25grün30orange40rot50weiß80blau100grau150lila200
ACHTUNG
„Reparieren“ Sie Sicherungen nicht und ersetzen Sie sie auch nicht durch
stärkere. Anderenfalls besteht Brandgefahr! Außerdem können Schäden
an anderer Stelle der elektrischen Anlage auftreten.
Hinweis
● Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch,
muss die elektrische Anlage so schnell wie möglich von einem Fachbetrieb
überprüft werden.
● Wird eine Sicherung durch eine stärkere Sicherung ersetzt, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.
● Es empfiehlt sich, stets einige Ersatz-Sicherungen mitzuführen. Diese
sind bei Vertragswerkstätten erhältlich.
● Neben den in den folgenden Tabellen aufgeführten Sicherungen gibt es
noch weitere, die von einem SEAT-Betrieb ersetzt werden müssen.
Page 283 of 327
281
Selbsthilfe

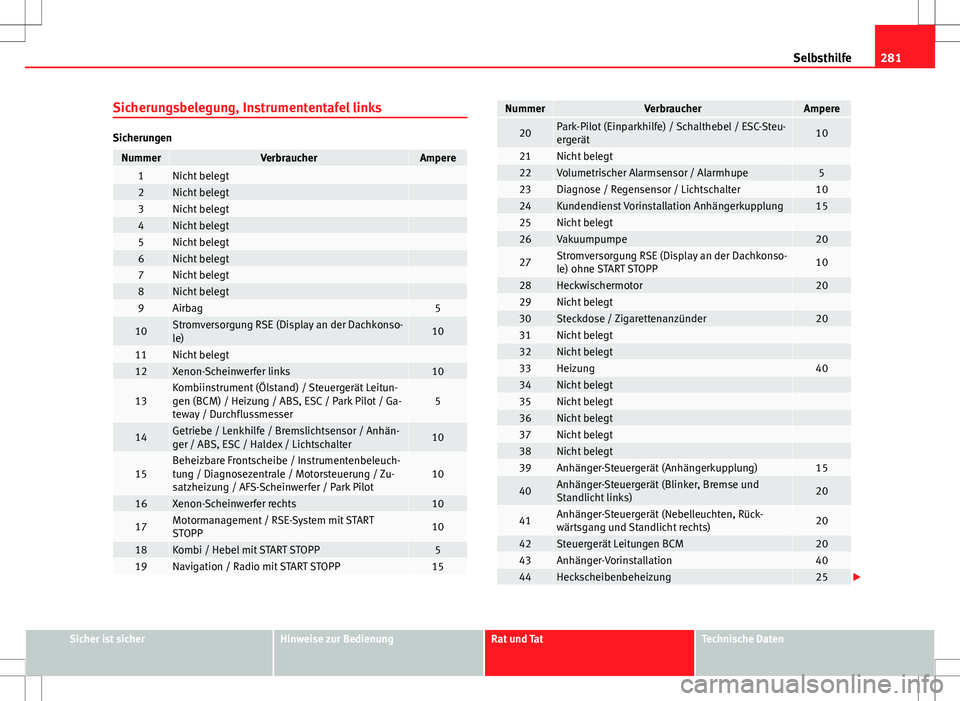

Sicherungsbelegung, Instrumententafel links
Sicherungen
NummerVerbraucherAmpere1Nicht belegt 2Nicht belegt 3Nicht belegt 4Nicht belegt 5Nicht belegt 6Nicht belegt 7Nicht belegt 8Nicht belegt 9Airbag5
10Stromversorgung RSE (Display an der Dachkonso-
le)10
11Nicht belegt 12Xenon-Scheinwerfer links10
13Kombiinstrument (Ölstand) / Steuergerät Leitun-
gen (BCM) / Heizung / ABS, ESC / Park Pilot / Ga-
teway / Durchflussmesser5
14Getriebe / Lenkhilfe / Bremslichtsensor / Anhän-
ger / ABS, ESC / Haldex / Lichtschalter10
15Beheizbare Frontscheibe / Instrumentenbeleuch-
tung / Diagnosezentrale / Motorsteuerung / Zu-
satzheizung / AFS-Scheinwerfer / Park Pilot10
16Xenon-Scheinwerfer rechts10
17Motormanagement / RSE-System mit START
STOPP10
18Kombi / Hebel mit START STOPP519Navigation / Radio mit START STOPP15
NummerVerbraucherAmpere
20Park-Pilot (Einparkhilfe) / Schalthebel / ESC-Steu-
ergerät10
21Nicht belegt 22Volumetrischer Alarmsensor / Alarmhupe523Diagnose / Regensensor / Lichtschalter1024Kundendienst Vorinstallation Anhängerkupplung1525Nicht belegt 26Vakuumpumpe20
27Stromversorgung RSE (Display an der Dachkonso-
le) ohne START STOPP10
28Heckwischermotor2029Nicht belegt 30Steckdose / Zigarettenanzünder2031Nicht belegt 32Nicht belegt 33Heizung4034Nicht belegt 35Nicht belegt 36Nicht belegt 37Nicht belegt 38Nicht belegt 39Anhänger-Steuergerät (Anhängerkupplung)15
40Anhänger-Steuergerät (Blinker, Bremse und
Standlicht links)20
41Anhänger-Steuergerät (Nebelleuchten, Rück-
wärtsgang und Standlicht rechts)20
42Steuergerät Leitungen BCM2043Anhänger-Vorinstallation4044Heckscheibenbeheizung25
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 284 of 327
282Selbsthilfe

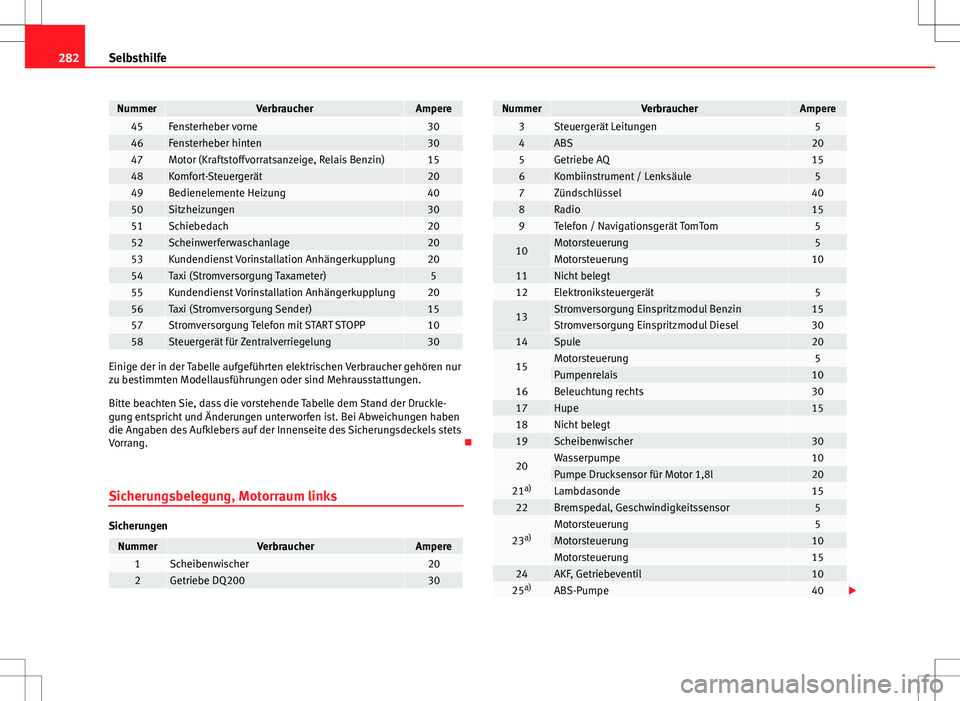

NummerVerbraucherAmpere45Fensterheber vorne3046Fensterheber hinten3047Motor (Kraftstoffvorratsanzeige, Relais Benzin)1548Komfort-Steuergerät2049Bedienelemente Heizung4050Sitzheizungen3051Schiebedach2052Scheinwerferwaschanlage2053Kundendienst Vorinstallation Anhängerkupplung2054Taxi (Stromversorgung Taxameter)555Kundendienst Vorinstallation Anhängerkupplung2056Taxi (Stromversorgung Sender)1557Stromversorgung Telefon mit START STOPP1058Steuergerät für Zentralverriegelung30
Einige der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Druckle-
gung entspricht und Änderungen unterworfen ist. Bei Abweichungen haben
die Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.
Sicherungsbelegung, Motorraum links
Sicherungen
NummerVerbraucherAmpere1Scheibenwischer202Getriebe DQ20030
NummerVerbraucherAmpere3Steuergerät Leitungen54ABS205Getriebe AQ156Kombiinstrument / Lenksäule57Zündschlüssel408Radio159Telefon / Navigationsgerät TomTom5
10Motorsteuerung5Motorsteuerung1011Nicht belegt 12Elektroniksteuergerät5
13Stromversorgung Einspritzmodul Benzin15Stromversorgung Einspritzmodul Diesel3014Spule20
15Motorsteuerung5Pumpenrelais1016Beleuchtung rechts3017Hupe1518Nicht belegt 19Scheibenwischer30
20Wasserpumpe10Pumpe Drucksensor für Motor 1,8l2021 a)Lambdasonde1522Bremspedal, Geschwindigkeitssensor5
23a)Motorsteuerung5Motorsteuerung10Motorsteuerung1524AKF, Getriebeventil1025a)ABS-Pumpe40
Page 285 of 327
283
Selbsthilfe

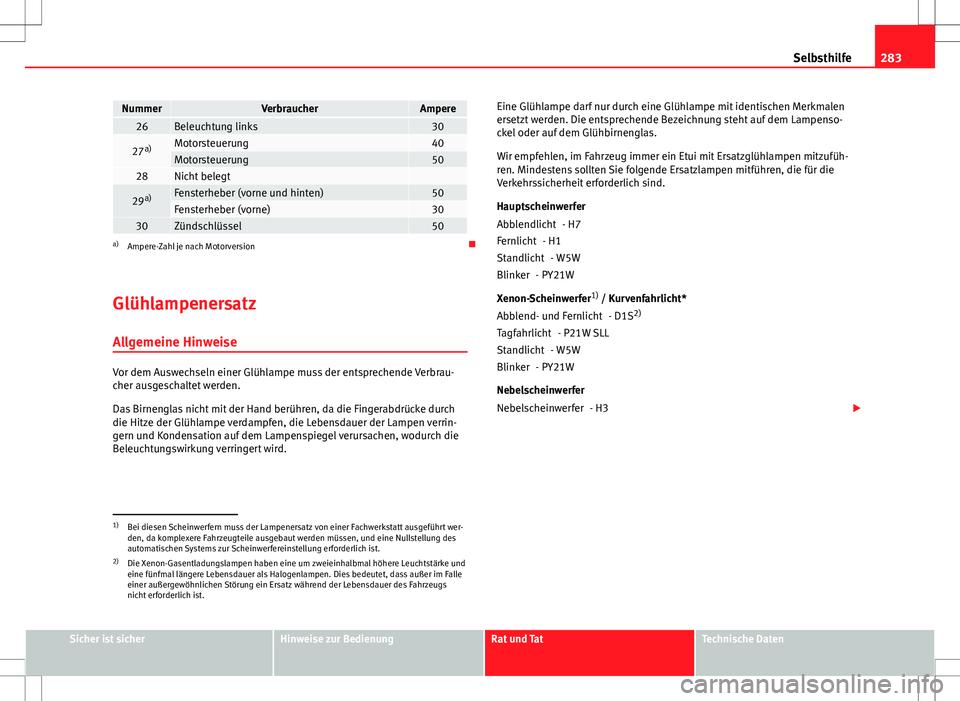

NummerVerbraucherAmpere26Beleuchtung links30
27 a)Motorsteuerung40Motorsteuerung5028Nicht belegt
29a)Fensterheber (vorne und hinten)50Fensterheber (vorne)3030Zündschlüssel50a)
Ampere-Zahl je nach Motorversion
Glühlampenersatz
Allgemeine Hinweise
Vor dem Auswechseln einer Glühlampe muss der entsprechende Verbrau-
cher ausgeschaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch
die Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verrin-
gern und Kondensation auf dem Lampenspiegel verursachen, wodurch die
Beleuchtungswirkung verringert wird. Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzufüh-
ren. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
- H7
- H1 - W5W
- PY21W
Xenon-Scheinwerfer 1)
/ Kurvenfahrlicht*
- D1S 2)
- P21W SLL
- W5W
- PY21W
Nebelscheinwerfer - H3
Abblendlicht
Fernlicht
Standlicht
Blinker
Abblend- und Fernlicht
Tagfahrlicht
Standlicht
Blinker
Nebelscheinwerfer
1)
Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt wer-
den, da komplexere Fahrzeugteile ausgebaut werden müssen, und eine Nullstellung des
automatischen Systems zur Scheinwerfereinstellung erforderlich ist.
2) Die Xenon-Gasentladungslampen haben eine um zweieinhalbmal höhere Leuchtstärke und
eine fünfmal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im Falle
einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des Fahrzeugs
nicht erforderlich ist.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 286 of 327
284Selbsthilfe
Hochgesetzte Rückleuchte - P21W1)
- R10W
Rückleuchte - P21W
- P21W
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung - C5W
Hinweis
● Aufgrund der meteorologischen Gegebenheiten (Kälte, Feuchtigkeit)
können die Scheinwerfer, die Nebelleuchten, die Heckleuchten und die Blin-
ker für kurze Zeit beschlagen. Dies hat keinen Einfluss auf die Lebensdauer
der Beleuchtungsanlage. Bei eingeschalteter Beleuchtung verschwindet der
Beschlag im Bereich des Lichtkegels nach kurzer Zeit. Dennoch können die
Ränder auf der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Abständen von der Funktions-
tüchtigkeit sämtlicher Beleuchtungseinrichtungen Ihres Fahrzeugs, vor al-
lem der Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit,
sondern auch der anderer Verkehrsteilnehmer.
● Da einige der Lampen nur schwer zugänglich sind, sollten diese von ei-
ner Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch be-
schrieben, wie dieser Austausch durchgeführt werden muss, mit Ausnahme
der Nebelscheinwerfer* und der Innenbeleuchtung.
Bremsleuchten/Standlicht
Blinker
Nebelschlussleuchte
Rückfahrlicht
Seitlicher Blinker
Kennzeichenbeleuchtung
HauptscheinwerferAbb. 181 Glühlampen
des Hauptscheinwerfers
Blinker
Abblendlicht
Fernlicht
Standlicht
A
BCD
1)
Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten. Bei
durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
Page 287 of 327
285
Selbsthilfe

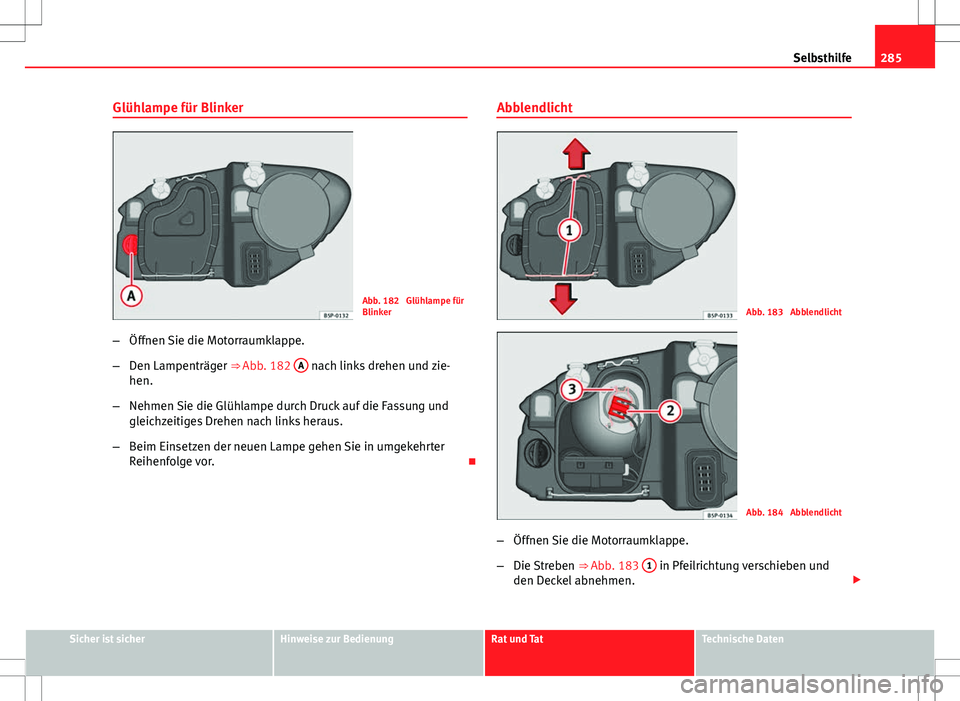

Glühlampe für Blinker
Abb. 182 Glühlampe für
Blinker
– Öffnen Sie die Motorraumklappe.
– Den Lampenträger ⇒ Abb. 182 A
nach links drehen und zie-
hen.
– Nehmen Sie die Glühlampe durch Druck auf die Fassung und
gleichzeitiges Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. Abblendlicht
Abb. 183 Abblendlicht
Abb. 184 Abblendlicht
– Öffnen Sie die Motorraumklappe.
– Die Streben ⇒ Abb. 183 1
in Pfeilrichtung verschieben und
den Deckel abnehmen.
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 288 of 327
286Selbsthilfe
–Ziehen Sie den Stecker ⇒ Abb. 184 2
von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 184 3
durch Eindrücken
und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh-
lampe so ein, dass die Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.

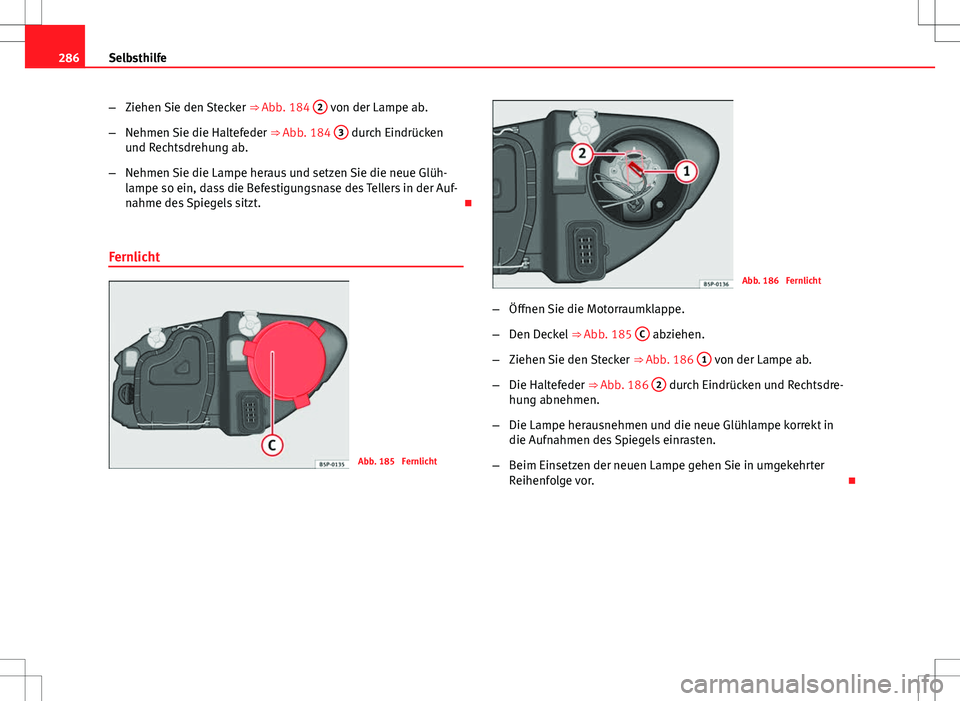

Fernlicht
Abb. 185 Fernlicht
Abb. 186 Fernlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 185 C
abziehen.
– Ziehen Sie den Stecker ⇒ Abb. 186 1
von der Lampe ab.
– Die Haltefeder ⇒ Abb. 186 2
durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in
die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor.
Page 289 of 327
287
Selbsthilfe

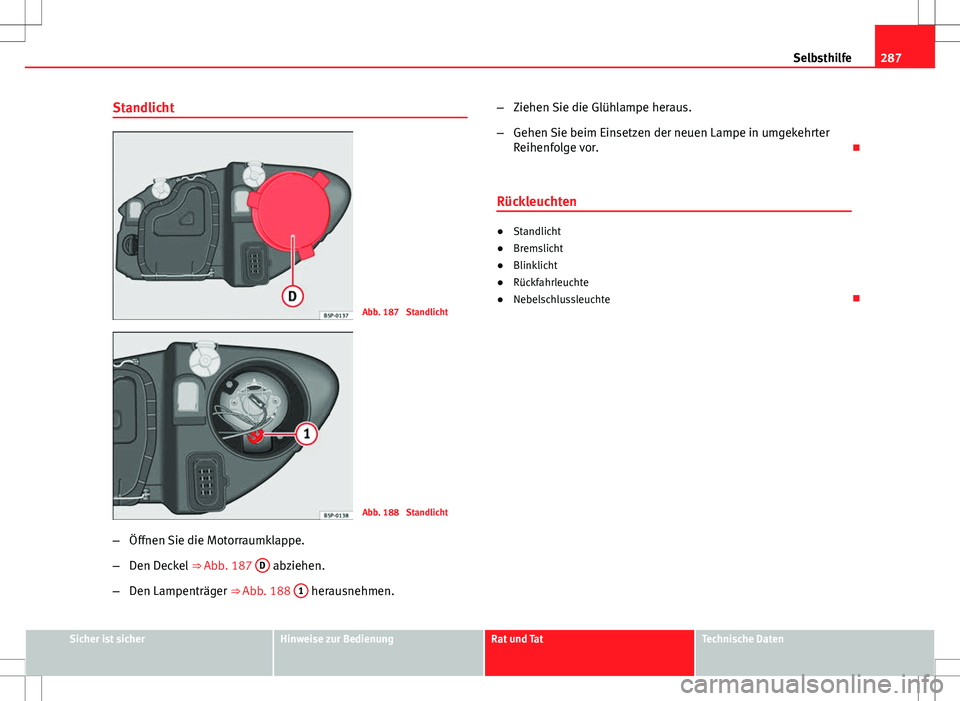

Standlicht
Abb. 187 Standlicht
Abb. 188 Standlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 187 D
abziehen.
– Den Lampenträger ⇒ Abb. 188 1
herausnehmen. –
Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter
Reihenfolge vor.
Rückleuchten
● Standlicht
● Bremslicht
● Blinklicht
● Rückfahrleuchte
● Nebelschlussleuchte
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 290 of 327
288Selbsthilfe

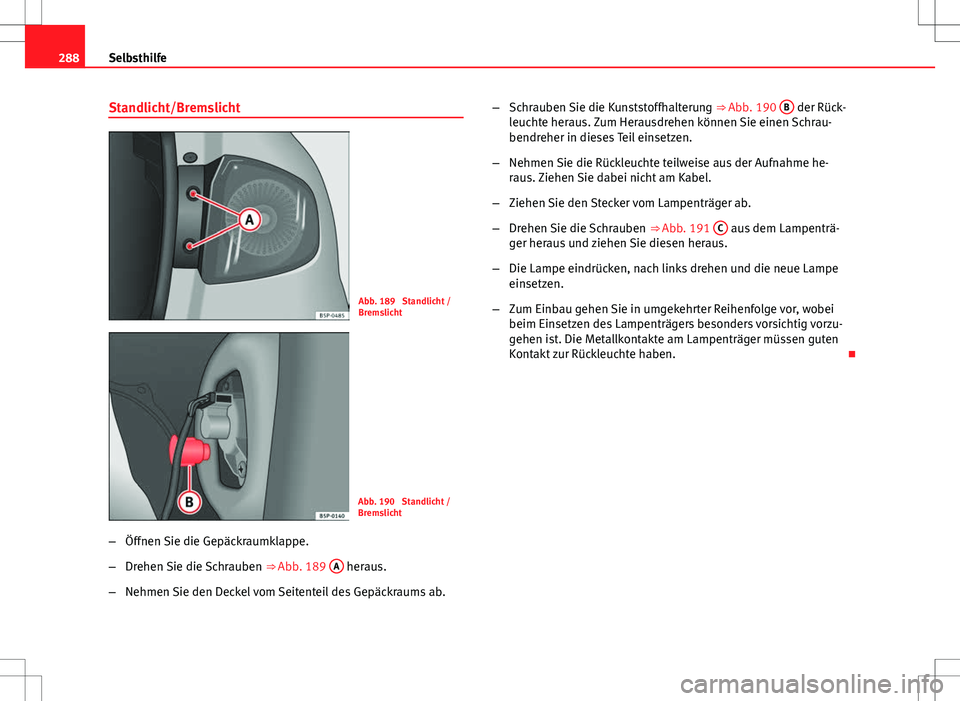

Standlicht/Bremslicht
Abb. 189 Standlicht /
Bremslicht
Abb. 190 Standlicht /
Bremslicht
– Öffnen Sie die Gepäckraumklappe.
– Drehen Sie die Schrauben ⇒ Abb. 189 A
heraus.
– Nehmen Sie den Deckel vom Seitenteil des Gepäckraums ab. –
Schrauben Sie die Kunststoffhalterung ⇒ Abb. 190 B
der Rück-
leuchte heraus. Zum Herausdrehen können Sie einen Schrau-
bendreher in dieses Teil einsetzen.
– Nehmen Sie die Rückleuchte teilweise aus der Aufnahme he-
raus. Ziehen Sie dabei nicht am Kabel.
– Ziehen Sie den Stecker vom Lampenträger ab.
– Drehen Sie die Schrauben ⇒ Abb. 191 C
aus dem Lampenträ-
ger heraus und ziehen Sie diesen heraus.
– Die Lampe eindrücken, nach links drehen und die neue Lampe
einsetzen.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei
beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist. Die Metallkontakte am Lampenträger müssen guten
Kontakt zur Rückleuchte haben.
