Seat Altea 2010 Manuale del proprietario (in Italian)

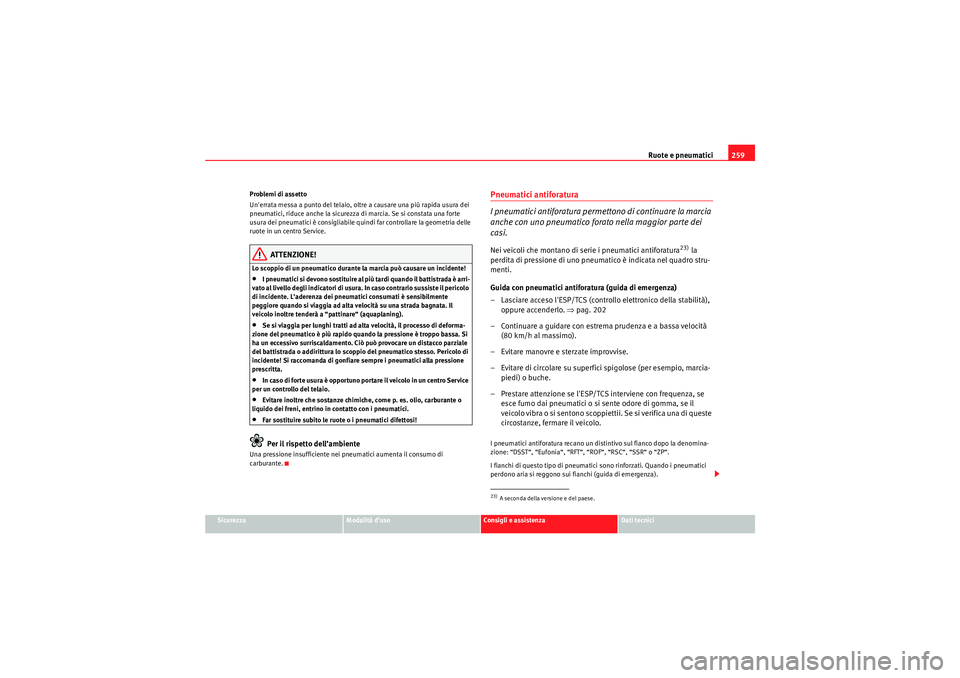

Ruote e pneumatici259
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Problemi di assetto
Un'errata messa a punto del telaio, oltre a causare una più rapida usura dei
pneumatici, riduce anche la sicurezza di marcia. Se si constata una forte
usura dei pneumatici è consigliabile quindi far controllare la geometria delle
ruote in un centro Service.
ATTENZIONE!
Lo scoppio di un pneumatico durante la marcia può causare un incidente!•I pneumatici si devono sostituire al più tardi quando il battistrada è arri-
vato al livello degli indicatori di usura. In caso contrario sussiste il pericolo
di incidente. L'aderenza dei pneumatici consumati è sensibilmente
peggiore quando si viaggia ad alta velocità su una strada bagnata. Il
veicolo inoltre tenderà a “pattinare“ (aquaplaning).•Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Si
ha un eccessivo surriscaldamento. Ciò può provocare un distacco parziale
del battistrada o addirittura lo scoppio del pneumatico stesso. Pericolo di
incidente! Si raccomanda di gonfiare sempre i pneumatici alla pressione
prescritta.•In caso di forte usura è opportuno portare il veicolo in un centro Service
per un controllo del telaio.•Evitare inoltre che sostanze chimiche, come p. es. olio, carburante o
liquido dei freni, entrino in contatto con i pneumatici.•Far sostituire subito le ruote o i pneumatici difettosi!Per il rispetto dell’ambiente
Una pressione insufficiente nei pneumatici aumenta il consumo di
carburante.
Pneumatici antiforatura
I pneumatici antiforatura permettono di continuare la marcia
anche con uno pneumatico forato nella maggior parte dei
casi.Nei veicoli che montano di serie i pneumatici antiforatura
23) la
perdita di pressione di uno pneumatico è indicata nel quadro stru-
menti.
Guida con pneumatici antiforatura (guida di emergenza)
– Lasciare acceso l'ESP/TCS (controllo elettronico della stabilità), oppure accenderlo. ⇒pag. 202
– Continuare a guidare con estrema prudenza e a bassa velocità (80 km/h al massimo).
– Evitare manovre e sterzate improvvise.
– Evitare di circolare su superfici spigolose (per esempio, marcia- piedi) o buche.
– Prestare attenzione se l'ESP/TCS interviene con frequenza, se esce fumo dai pneumatici o si sente odore di gomma, se il
veicolo vibra o si sentono scoppiettii. Se si verifica una di queste
circostanze, fermare il veicolo.
I pneumatici antiforatura recano un distintivo sul fianco dopo la denomina-
zione: “DSST“, “Eufonia“, “RFT“, “ROF“, “RSC“, “SSR“ o “ZP“.
I fianchi di questo tipo di pneumatici sono rinforzati. Quando i pneumatici
perdono aria si reggono sui fianchi (guida di emergenza).23)A seconda della versione e del paese.
altea_IT.book Seite 259 Mittwoch, 26. August 2009 5:27 17

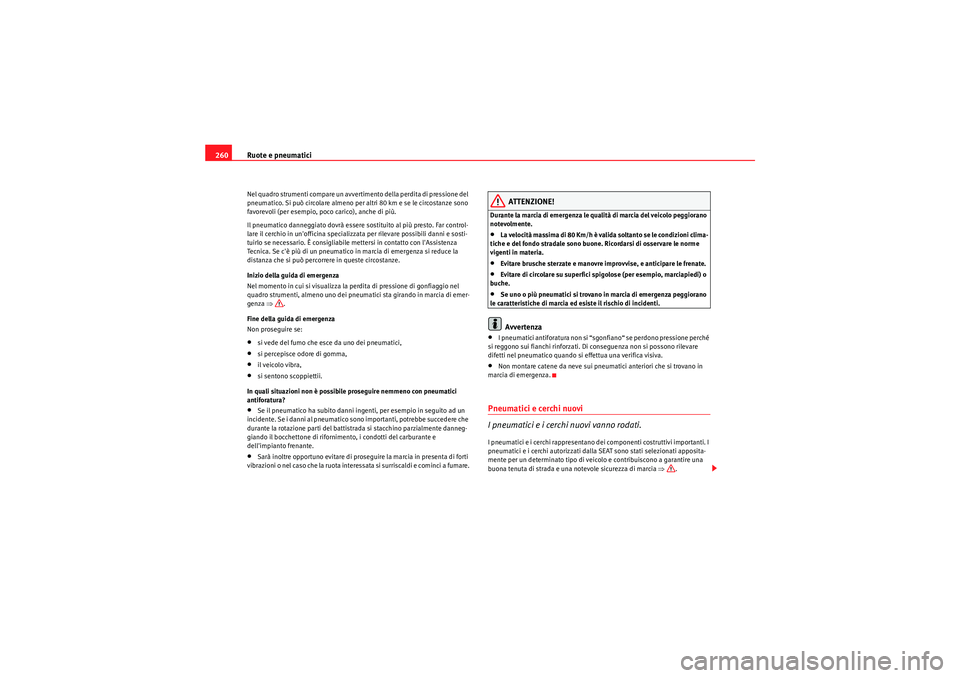

Ruote e pneumatici
260Nel quadro strumenti compare un avvertimento della perdita di pressione del
pneumatico. Si può circolare almeno per altri 80 km e se le circostanze sono
favorevoli (per esempio, poco carico), anche di più.
Il pneumatico danneggiato dovrà essere sostituito al più presto. Far control-
lare il cerchio in un'officina specializzata per rilevare possibili danni e sosti-
tuirlo se necessario. È consigliabile mettersi in contatto con l'Assistenza
Tecnica. Se c'è più di un pneumatico in marcia di emergenza si reduce la
distanza che si può percorrere in queste circostanze.
Inizio della guida di emergenza
Nel momento in cui si visualizza la perdita di pressione di gonfiaggio nel
quadro strumenti, almeno uno dei pneumatici sta girando in marcia di emer-
genza ⇒.
Fine della guida di emergenza
Non proseguire se:•si vede del fumo che esce da uno dei pneumatici,•si percepisce odore di gomma,•il veicolo vibra,•si sentono scoppiettii.
In quali situazioni non è possibile proseguire nemmeno con pneumatici
antiforatura?•Se il pneumatico ha subito danni ingenti, per esempio in seguito ad un
incidente. Se i danni al pneumatico sono importanti, potrebbe succedere che
durante la rotazione parti del battistrada si stacchino parzialmente danneg-
giando il bocchettone di rifornimento, i condotti del carburante e
dell'impianto frenante.•Sarà inoltre opportuno evitare di proseguire la marcia in presenta di forti
vibrazioni o nel caso che la ruota interessata si surriscaldi e cominci a fumare.
ATTENZIONE!
Durante la marcia di emergenza le qualità di marcia del veicolo peggiorano
notevolmente.•La velocità massima di 80 Km/h è valida soltanto se le condizioni clima-
tiche e del fondo stradale sono buone. Ricordarsi di osservare le norme
vigenti in materia.•Evitare brusche sterzate e manovre improvvise, e anticipare le frenate.•Evitare di circolare su superfici spigolose (per esempio, marciapiedi) o
buche.•Se uno o più pneumatici si trovano in marcia di emergenza peggiorano
le caratteristiche di marcia ed esiste il rischio di incidenti.Avvertenza
•I pneumatici antiforatura non si “sgonfiano“ se perdono pressione perché
si reggono sui fianchi rinforzati. Di conseguenza non si possono rilevare
difetti nel pneumatico quando si effettua una verifica visiva.•Non montare catene da neve sui pneumatici anteriori che si trovano in
marcia di emergenza.Pneumatici e cerchi nuovi
I pneumatici e i cerchi nuovi vanno rodati.I pneumatici e i cerchi rappresentano dei componenti costruttivi importanti. I
pneumatici e i cerchi autorizzati dalla SEAT sono stati selezionati apposita-
mente per un determinato tipo di veicolo e contribuiscono a garantire una
buona tenuta di strada e una notevole sicurezza di marcia ⇒.
altea_IT.book Seite 260 Mittwoch, 26. August 2009 5:27 17

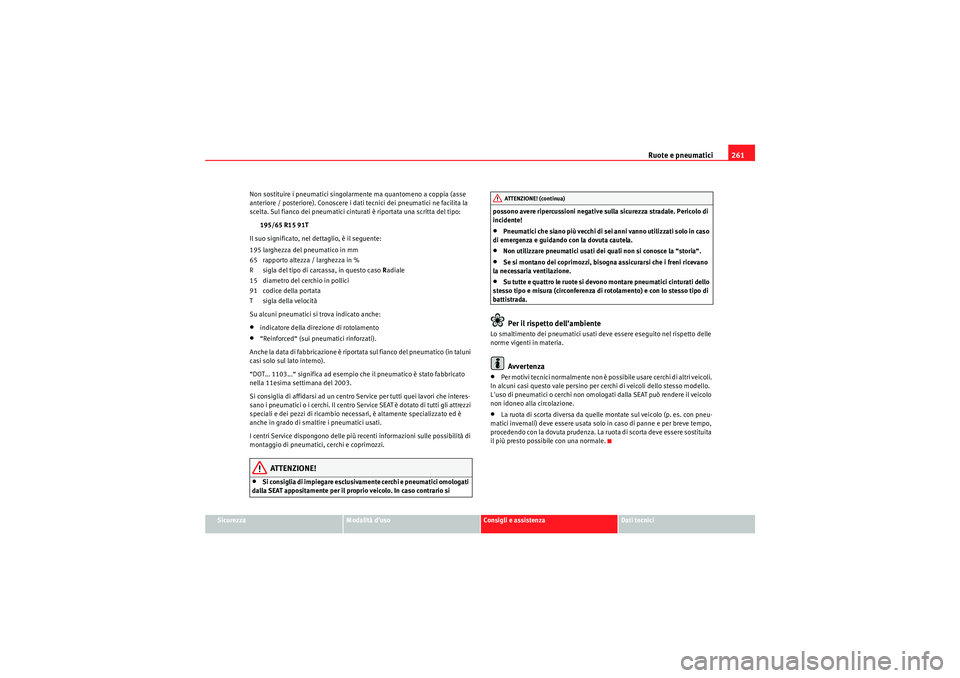

Ruote e pneumatici261
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Non sostituire i pneumatici singolarmente ma quantomeno a coppia (asse
anteriore / posteriore). Conoscere i dati tecnici dei pneumatici ne facilita la
scelta. Sul fianco dei pneumatici cinturati è riportata una scritta del tipo:
195/65 R15 91T
Il suo significato, nel dettaglio, è il seguente:
195 larghezza del pneumatico in mm
65 rapporto altezza / larghezza in %
R sigla del tipo di carcassa, in questo caso Radiale
15 diametro del cerchio in pollici
91 codice della portata
T sigla della velocità
Su alcuni pneumatici si trova indicato anche:
•indicatore della direzione di rotolamento•“Reinforced“ (sui pneumatici rinforzati).
Anche la data di fabbricazione è riportata sul fianco del pneumatico (in taluni
casi solo sul lato interno).
“DOT... 1103...“ significa ad esempio che il pneumatico è stato fabbricato
nella 11esima settimana del 2003.
Si consiglia di affidarsi ad un centro Service per tutti quei lavori che interes-
sano i pneumatici o i cerchi. Il centro Service SEAT è dotato di tutti gli attrezzi
speciali e dei pezzi di ricambio necessari, è altamente specializzato ed è
anche in grado di smaltire i pneumatici usati.
I centri Service dispongono delle più recenti informazioni sulle possibilità di
montaggio di pneumatici, cerchi e coprimozzi.ATTENZIONE!
•Si consiglia di impiegare esclusivamente cerchi e pneumatici omologati
dalla SEAT appositamente per il proprio veicolo. In caso contrario si possono avere ripercussioni negative sulla sicurezza stradale. Pericolo di
incidente!
•Pneumatici che siano più vecchi di sei anni vanno utilizzati solo in caso
di emergenza e guidando con la dovuta cautela.•Non utilizzare pneumatici usati dei quali non si conosce la “storia“.•Se si montano dei coprimozzi, bisogna assicurarsi che i freni ricevano
la necessaria ventilazione.•Su tutte e quattro le ruote si devono montare pneumatici cinturati dello
stesso tipo e misura (circonferenza di rotolamento) e con lo stesso tipo di
battistrada.Per il rispetto dell’ambiente
Lo smaltimento dei pneumatici usati deve essere eseguito nel rispetto delle
norme vigenti in materia.
Avvertenza
•Per motivi tecnici normalmente non è possibile usare cerchi di altri veicoli.
In alcuni casi questo vale persino per cerchi di veicoli dello stesso modello.
L'uso di pneumatici o cerchi non omologati dalla SEAT può rendere il veicolo
non idoneo alla circolazione.•La ruota di scorta diversa da quelle montate sul veicolo (p. es. con pneu-
matici invernali) deve essere usata solo in caso di panne e per breve tempo,
procedendo con la dovuta prudenza. La ruota di scorta deve essere sostituita
il più presto possibile con una normale.ATTENZIONE! (continua)
altea_IT.book Seite 261 Mittwoch, 26. August 2009 5:27 17

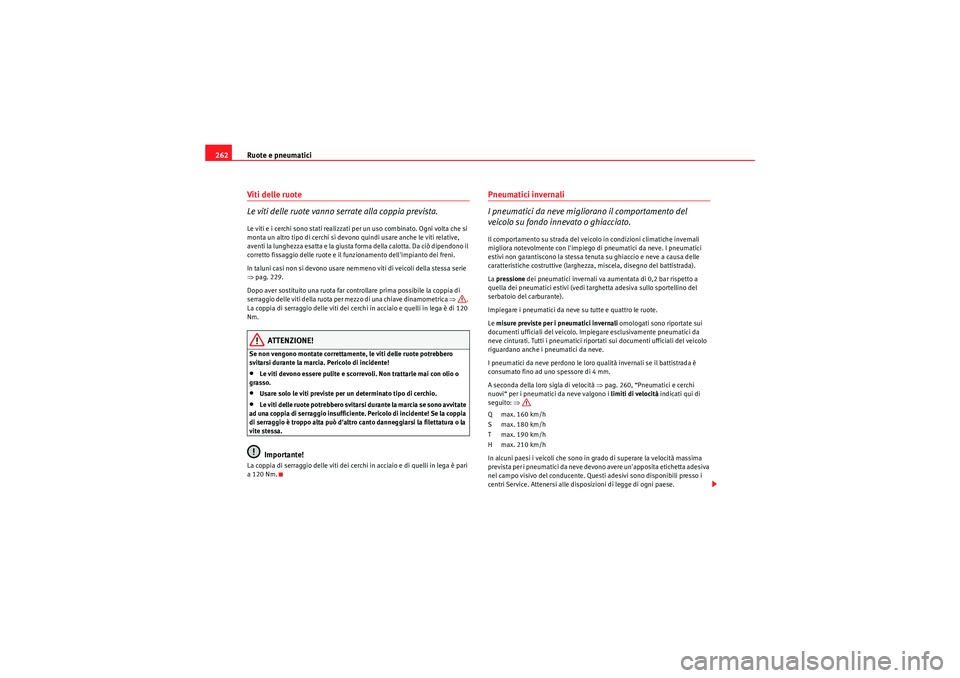

Ruote e pneumatici
262Viti delle ruote
Le viti delle ruote vanno serrate alla coppia prevista.Le viti e i cerchi sono stati realizzati per un uso combinato. Ogni volta che si
monta un altro tipo di cerchi si devono quindi usare anche le viti relative,
aventi la lunghezza esatta e la giusta forma della calotta. Da ciò dipendono il
corretto fissaggio delle ruote e il funzionamento dell'impianto dei freni.
In taluni casi non si devono usare nemmeno viti di veicoli della stessa serie
⇒ pag. 229.
Dopo aver sostituito una ruota far controllare prima possibile la coppia di
serraggio delle viti della ruota per mezzo di una chiave dinamometrica ⇒.
La coppia di serraggio delle viti dei cerchi in acciaio e quelli in lega è di 120
Nm.
ATTENZIONE!
Se non vengono montate correttamente, le viti delle ruote potrebbero
svitarsi durante la marcia. Pericolo di incidente!•Le viti devono essere pulite e scorrevoli. Non trattarle mai con olio o
grasso.•Usare solo le viti previste per un determinato tipo di cerchio.•Le viti delle ruote potrebbero svitarsi durante la marcia se sono avvitate
ad una coppia di serraggio insufficiente. Pericolo di incidente! Se la coppia
di serraggio è troppo alta può d'altro canto danneggiarsi la filettatura o la
vite stessa.Importante!
La coppia di serraggio delle viti dei cerchi in acciaio e di quelli in lega è pari
a 120 Nm.
Pneumatici invernali
I pneumatici da neve migliorano il comportamento del
veicolo su fondo innevato o ghiacciato.Il comportamento su strada del veicolo in condizioni climatiche invernali
migliora notevolmente con l'impiego di pneumatici da neve. I pneumatici
estivi non garantiscono la stessa tenuta su ghiaccio e neve a causa delle
caratteristiche costruttive (larghezza, miscela, disegno del battistrada).
La pressione dei pneumatici invernali va aumentata di 0,2 bar rispetto a
quella dei pneumatici estivi (vedi targhetta adesiva sullo sportellino del
serbatoio del carburante).
Impiegare i pneumatici da neve su tutte e quattro le ruote.
Le misure previste per i pneumatici invernali omologati sono riportate sui
documenti ufficiali del veicolo. Impiegare esclusivamente pneumatici da
neve cinturati. Tutti i pneumatici riportati sui documenti ufficiali del veicolo
riguardano anche i pneumatici da neve.
I pneumatici da neve perdono le loro qualità invernali se il battistrada è
consumato fino ad uno spessore di 4 mm.
A seconda della loro sigla di velocità ⇒pag. 260, “Pneumatici e cerchi
nuovi“ per i pneumatici da neve valgono i limiti di velocità indicati qui di
seguito: ⇒
Q max. 160 km/h
S max. 180 km/h
T max. 190 km/h
H max. 210 km/h
In alcuni paesi i veicoli che sono in grado di superare la velocità massima
prevista per i pneumatici da neve devono avere un'apposita etichetta adesiva
nel campo visivo del conducente. Questi adesivi sono disponibili presso i
centri Service. Attenersi alle disposizioni di legge di ogni paese.
altea_IT.book Seite 262 Mittwoch, 26. August 2009 5:27 17

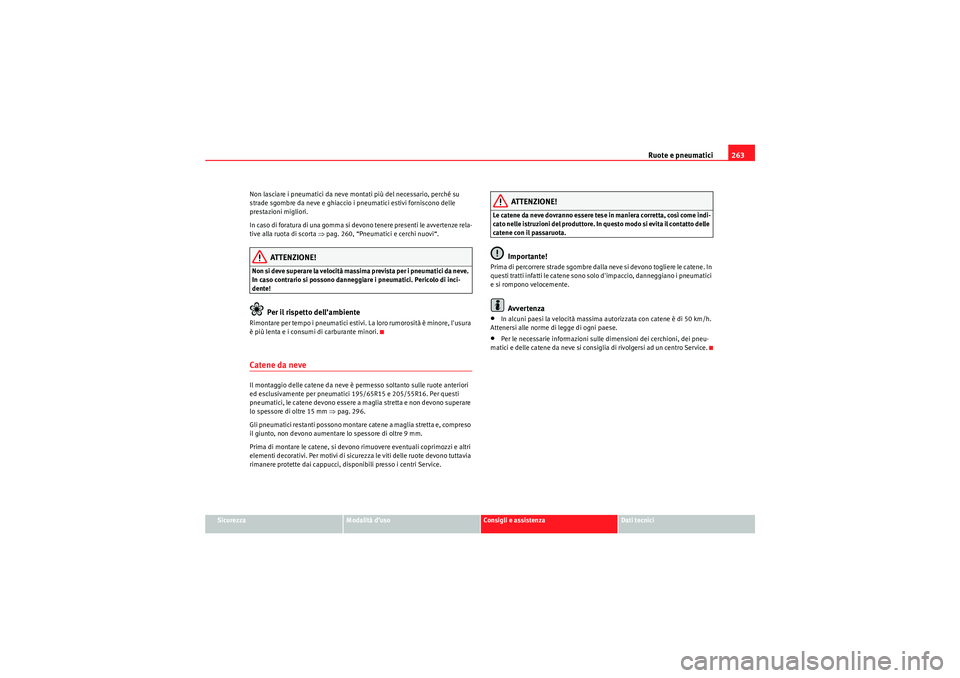

Ruote e pneumatici263
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Non lasciare i pneumatici da neve montati più del necessario, perché su
strade sgombre da neve e ghiaccio i pneumatici estivi forniscono delle
prestazioni migliori.
In caso di foratura di una gomma si devono tenere presenti le avvertenze rela-
tive alla ruota di scorta
⇒pag. 260, “Pneumatici e cerchi nuovi“.
ATTENZIONE!
Non si deve superare la velocità massima prevista per i pneumatici da neve.
In caso contrario si possono danneggiare i pneumatici. Pericolo di inci-
dente!
Per il rispetto dell’ambiente
Rimontare per tempo i pneumatici estivi. La loro rumorosità è minore, l'usura
è più lenta e i consumi di carburante minori.Catene da neve Il montaggio delle catene da neve è permesso soltanto sulle ruote anteriori
ed esclusivamente per pneumatici 195/65R15 e 205/55R16. Per questi
pneumatici, le catene devono essere a maglia stretta e non devono superare
lo spessore di oltre 15 mm ⇒pag. 296.
Gli pneumatici restanti possono montare catene a maglia stretta e, compreso
il giunto, non devono aumentare lo spessore di oltre 9 mm.
Prima di montare le catene, si devono rimuovere eventuali coprimozzi e altri
elementi decorativi. Per motivi di sicurezza le viti delle ruote devono tuttavia
rimanere protette dai cappucci, disponibili presso i centri Service.
ATTENZIONE!
Le ca te ne da n e ve d o vra n no e ss ere tes e i n ma n i era co rret ta , co sì co m e i nd i -
cato nelle istruzioni del produttore. In questo modo si evita il contatto delle
catene con il passaruota.
Importante!
Prima di percorrere strade sgombre dalla neve si devono togliere le catene. In
questi tratti infatti le catene sono solo d'impaccio, danneggiano i pneumatici
e si rompono velocemente.
Avvertenza
•In alcuni paesi la velocità massima autorizzata con catene è di 50 km/h.
Attenersi alle norme di legge di ogni paese.•Per le necessarie informazioni sulle dimensioni dei cerchioni, dei pneu-
matici e delle catene da neve si consiglia di rivolgersi ad un centro Service.
altea_IT.book Seite 263 Mittwoch, 26. August 2009 5:27 17

Per fare da sé

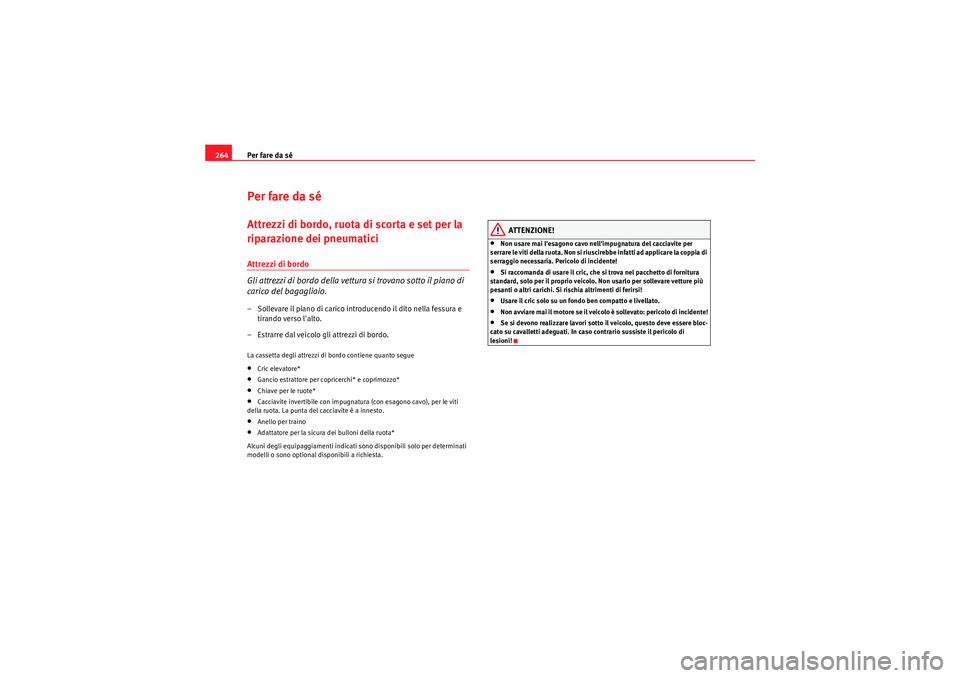

264Per fare da séAttrezzi di bordo, ruota di scorta e set per la
riparazione dei pneumaticiAttrezzi di bordo
Gli attrezzi di bordo della vettura si trovano sotto il piano di
carico del bagagliaio.– Sollevare il piano di carico introducendo il dito nella fessura e
tirando verso l'alto.
– Estrarre dal veicolo gli attrezzi di bordo.La cassetta degli attrezzi di bordo contiene quanto segue•Cric elevatore*•Gancio estrattore per copricerchi* e coprimozzo*•Chiave per le ruote*•Cacciavite invertibile con impugnatura (con esagono cavo), per le viti
della ruota. La punta del cacciavite è a innesto.•Anello per traino•Adattatore per la sicura dei bulloni della ruota*
Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati
modelli o sono optional disponibili a richiesta.
ATTENZIONE!
•Non usare mai l'esagono cavo nell'impugnatura del cacciavite per
serrare le viti della ruota. Non si riuscirebbe infatti ad applicare la coppia di
serraggio necessaria. Pericolo di incidente!•Si raccomanda di usare il cric, che si trova nel pacchetto di fornitura
standard, solo per il proprio veicolo. Non usarlo per sollevare vetture più
pesanti o altri carichi. Si rischia altrimenti di ferirsi!•Usare il cric solo su un fondo ben compatto e livellato.•Non avviare mai il motore se il veicolo è sollevato: pericolo di incidente!•Se si devono realizzare lavori sotto il veicolo, questo deve essere bloc-
cato su cavalletti adeguati. In caso contrario sussiste il pericolo di
lesioni!
altea_IT.book Seite 264 Mittwoch, 26. August 2009 5:27 17

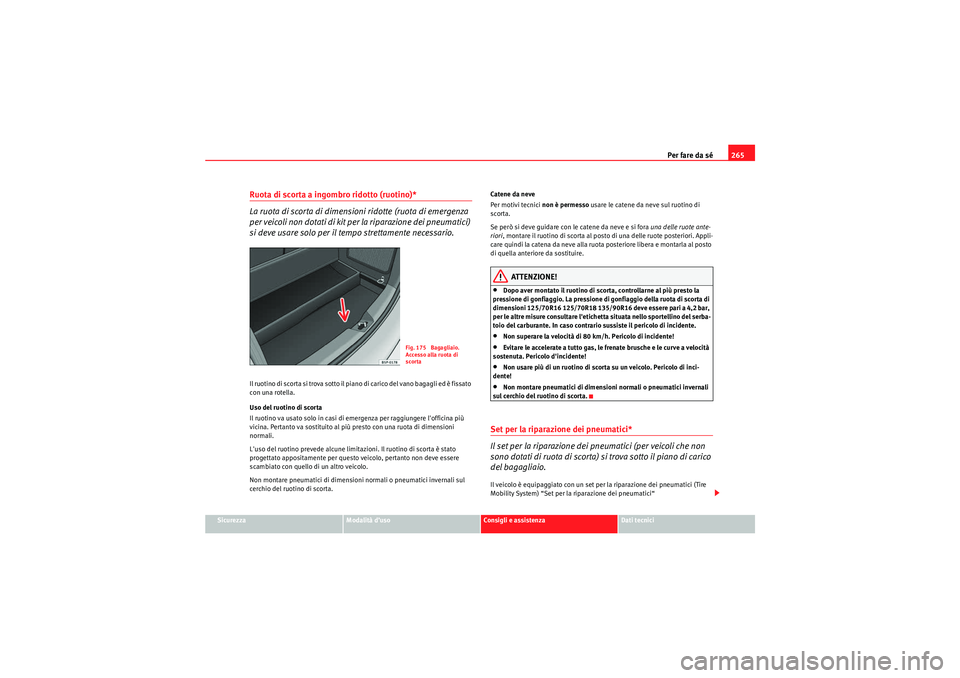

Per fare da sé265
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Ruota di scorta a ingombro ridotto (ruotino)*
La ruota di scorta di dimensioni ridotte (ruota di emergenza
per veicoli non dotati di kit per la riparazione dei pneumatici)
si deve usare solo per il tempo strettamente necessario.Il ruotino di scorta si trova sotto il piano di carico del vano bagagli ed è fissato
con una rotella.
Uso del ruotino di scorta
Il ruotino va usato solo in casi di emergenza per raggiungere l'officina più
vicina. Pertanto va sostituito al più presto con una ruota di dimensioni
normali.
L'uso del ruotino prevede alcune limitazioni. Il ruotino di scorta è stato
progettato appositamente per questo veicolo, pertanto non deve essere
scambiato con quello di un altro veicolo.
Non montare pneumatici di dimensioni normali o pneumatici invernali sul
cerchio del ruotino di scorta. Catene da neve
Per motivi tecnici
non è permesso usare le catene da neve sul ruotino di
scorta.
Se però si deve guidare con le catene da neve e si fora una delle ruote ante-
riori , montare il ruotino di scorta al posto di una delle ruote posteriori. Appli-
care quindi la catena da neve alla ruota posteriore libera e montarla al posto
di quella anteriore da sostituire.
ATTENZIONE!
•Dopo aver montato il ruotino di scorta, controllarne al più presto la
pressione di gonfiaggio. La pressione di gonfiaggio della ruota di scorta di
dimensioni 125/70R16 125/70R18 135/90R16 deve essere pari a 4,2 bar,
per le altre misure consultare l'etichetta situata nello sportellino del serba-
toio del carburante. In caso contrario sussiste il pericolo di incidente.•Non superare la velocità di 80 km/h. Pericolo di incidente!•Evitare le accelerate a tutto gas, le frenate brusche e le curve a velocità
sostenuta. Pericolo d'incidente!•Non usare più di un ruotino di scorta su un veicolo. Pericolo di inci-
dente!•Non montare pneumatici di dimensioni normali o pneumatici invernali
sul cerchio del ruotino di scorta.
Set per la riparazione dei pneumatici*
Il set per la riparazione dei pneumatici (per veicoli che non
sono dotati di ruota di scorta) si trova sotto il piano di carico
del bagagliaio.Il veicolo è equipaggiato con un set per la riparazione dei pneumatici (Tire
Mobility System) “Set per la riparazione dei pneumatici“
Fig. 175 Bagagliaio.
Accesso alla ruota di
scorta
altea_IT.book Seite 265 Mittwoch, 26. August 2009 5:27 17

Per fare da sé

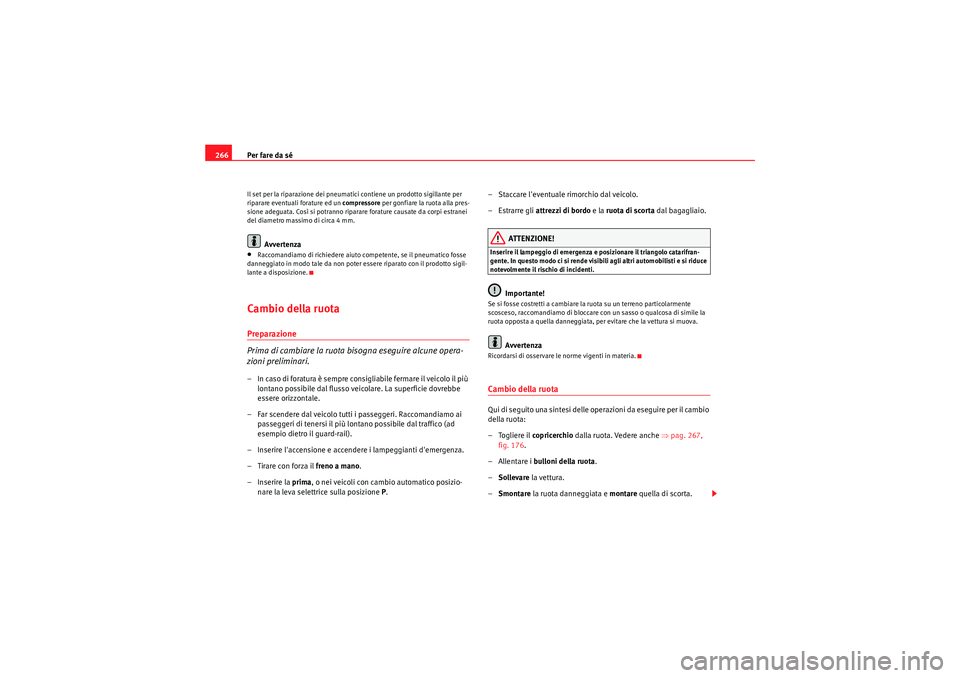

266Il set per la riparazione dei pneumatici contiene un prodotto sigillante per
riparare eventuali forature ed un compressore per gonfiare la ruota alla pres-
sione adeguata. Così si potranno riparare forature causate da corpi estranei
del diametro massimo di circa 4 mm.
Avvertenza
•Raccomandiamo di richiedere aiuto competente, se il pneumatico fosse
danneggiato in modo tale da non poter essere riparato con il prodotto sigil-
lante a disposizione.Cambio della ruotaPreparazione
Prima di cambiare la ruota bisogna eseguire alcune opera-
zioni preliminari.– In caso di foratura è sempre consigliabile fermare il veicolo il più lontano possibile dal flusso veic olare. La superficie dovrebbe
essere orizzontale.
– Far scendere dal veicolo tutti i passeggeri. Raccomandiamo ai passeggeri di tenersi il più lontano possibile dal traffico (ad
esempio dietro il guard-rail).
– Inserire l'accensione e accendere i lampeggianti d'emergenza.
– Tirare con forza il freno a mano .
–Inserire la prima , o nei veicoli con cambio automatico posizio-
nare la leva selettrice sulla posizione P .– Staccare l'eventuale rimorchio dal veicolo.
– Estrarre gli
attrezzi di bordo e la ruota di scorta dal bagagliaio.
ATTENZIONE!
Inserire il lampeggio di emergenza e posizionare il triangolo catarifran-
gente. In questo modo ci si rende visibili agli altri automobilisti e si riduce
notevolmente il rischio di incidenti.
Importante!
Se si fosse costretti a cambiare la ruota su un terreno particolarmente
scosceso, raccomandiamo di bloccare con un sasso o qualcosa di simile la
ruota opposta a quella danneggiata, per evitare che la vettura si muova.
Avvertenza
Ricordarsi di osservare le norme vigenti in materia.Cambio della ruotaQui di seguito una sintesi delle operazioni da eseguire per il cambio
della ruota:
– Togliere il copricerchio dalla ruota. Vedere anche ⇒pag. 267,
fig. 176 .
– Allentare i bulloni della ruota .
– Sollevare la vettura.
– Smontare la ruota danneggiata e montare quella di scorta.
altea_IT.book Seite 266 Mittwoch, 26. August 2009 5:27 17

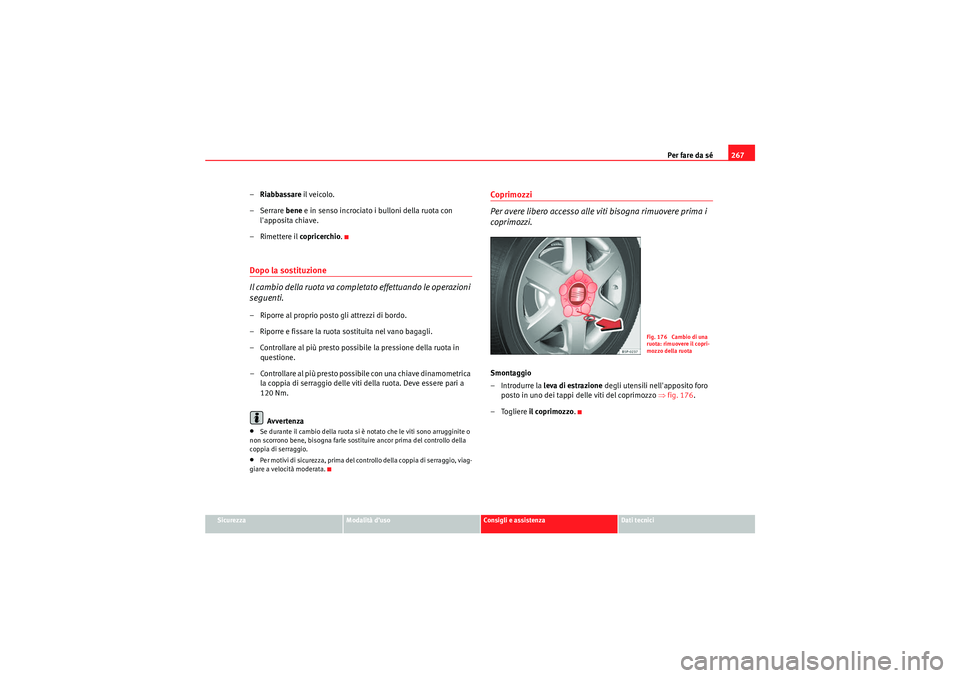

Per fare da sé267
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
–Riabbassare il veicolo.
–Serrare bene e in senso incrociato i bulloni della ruota con
l'apposita chiave.
– Rimettere il copricerchio.Dopo la sostituzione
Il cambio della ruota va completato effettuando le operazioni
seguenti.– Riporre al proprio posto gli attrezzi di bordo.
– Riporre e fissare la ruota sostituita nel vano bagagli.
– Controllare al più presto possibi le la pressione della ruota in
questione.
– Controllare al più presto possibile con una chiave dinamometrica la coppia di serraggio delle viti della ruota. Deve essere pari a
120 Nm.
Avvertenza•Se durante il cambio della ruota si è notato che le viti sono arrugginite o
non scorrono bene, bisogna farle sostituire ancor prima del controllo della
coppia di serraggio.•Per motivi di sicurezza, prima del controllo della coppia di serraggio, viag-
giare a velocità moderata.
Coprimozzi
Per avere libero accesso alle viti bisogna rimuovere prima i
coprimozzi.Smontaggio
– Introdurre la leva di estrazione degli utensili nell'apposito foro
posto in uno dei tappi delle viti del coprimozzo ⇒fig. 176 .
– Togliere il coprimozzo .
Fig. 176 Cambio di una
ruota: rimuovere il copri-
mozzo della ruota
altea_IT.book Seite 267 Mittwoch, 26. August 2009 5:27 17

Per fare da sé

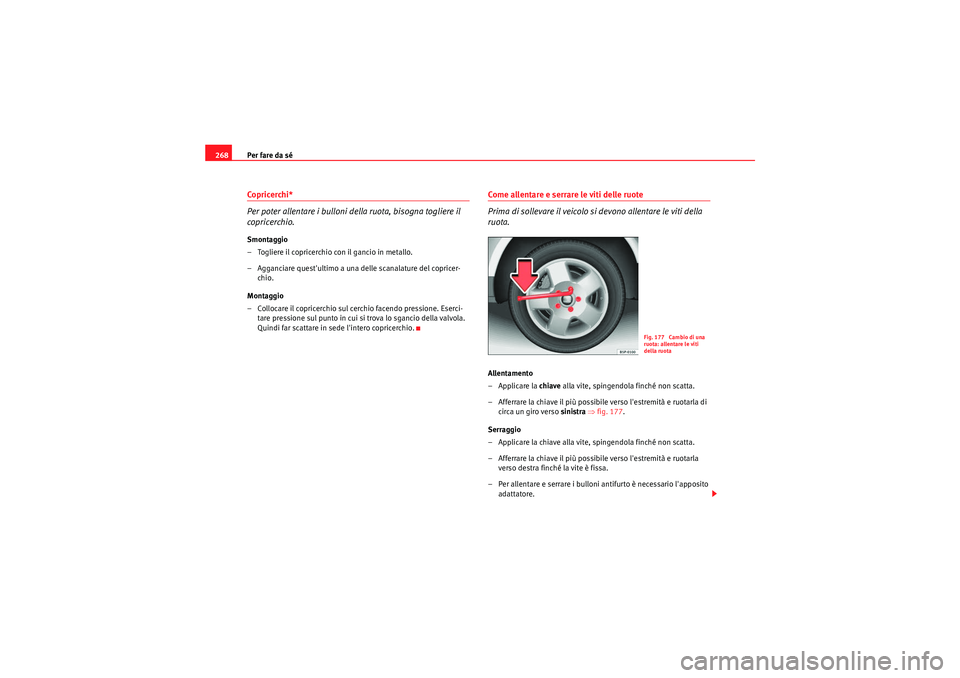

268Co pri cerchi *
Per poter allentare i bulloni della ruota, bisogna togliere il
copricerchio.Smontaggio
– Togliere il copricerchio con il gancio in metallo.
– Agganciare quest'ultimo a una delle scanalature del copricer-
chio.
Montaggio
– Collocare il copricerchio sul cerchio facendo pressione. Eserci- tare pressione sul punto in cui si trova lo sgancio della valvola.
Quindi far scattare in sede l'intero copricerchio.
Come allentare e serrare le viti delle ruote
Prima di sollevare il veicolo si devono allentare le viti della
ruota.Allentamento
–Applicare la chiave alla vite, spingendola finché non scatta.
– Afferrare la chiave il più possibile verso l'estremità e ruotarla di circa un giro verso sinistra ⇒ fig. 177.
Serraggio
– Applicare la chiave alla vite, spingendola finché non scatta.
– Afferrare la chiave il più possibile verso l'estremità e ruotarla verso destra finché la vite è fissa.
– Per allentare e serrare i bulloni antifurto è necessario l'apposito adattatore.
Fig. 177 Cambio di una
ruota: allentare le viti
della ruota
altea_IT.book Seite 268 Mittwoch, 26. August 2009 5:27 17
