Seat Altea Freetrack 2007 Manuale del proprietario (in Italian)

Controlli e rabbocchi periodici229
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

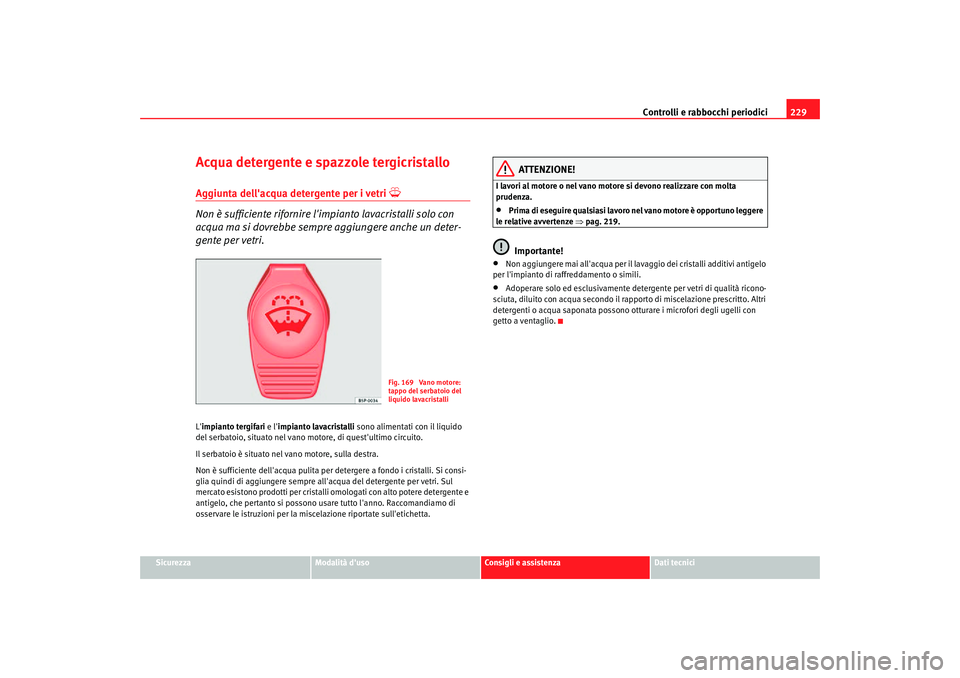

Acqua detergente e spazzole tergicristalloAggiunta dell'acqua detergente per i vetri

Non è sufficiente rifornire l'impianto lavacristalli solo con
acqua ma si dovrebbe sempre aggiungere anche un deter-
gente per vetri.L'impianto tergifari e l'impianto lavacristalli sono alimentati con il liquido
del serbatoio, situato nel vano motore, di quest'ultimo circuito.
Il serbatoio è situato nel vano motore, sulla destra.
Non è sufficiente dell'acqua pulita per detergere a fondo i cristalli. Si consi-
glia quindi di aggiungere sempre all'acqua del detergente per vetri. Sul
mercato esistono prodotti per cristalli omologati con alto potere detergente e
antigelo, che pertanto si possono usare tutto l'anno. Raccomandiamo di
osservare le istruzioni per la miscelazione riportate sull'etichetta.
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 219.Importante!
•
Non aggiungere mai all'acqua per il lavaggio dei cristalli additivi antigelo
per l'impianto di raffreddamento o simili.
•
Adoperare solo ed esclusivamente de tergente per vetri di qualità ricono-
sciuta, diluito con acqua secondo il rapporto di miscelazione prescritto. Altri
detergenti o acqua saponata possono otturare i microfori degli ugelli con
getto a ventaglio.
Fig. 169 Vano motore:
tappo del serbatoio del
liquido lavacristalli
altea_xl italiano.book Seite 229 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici

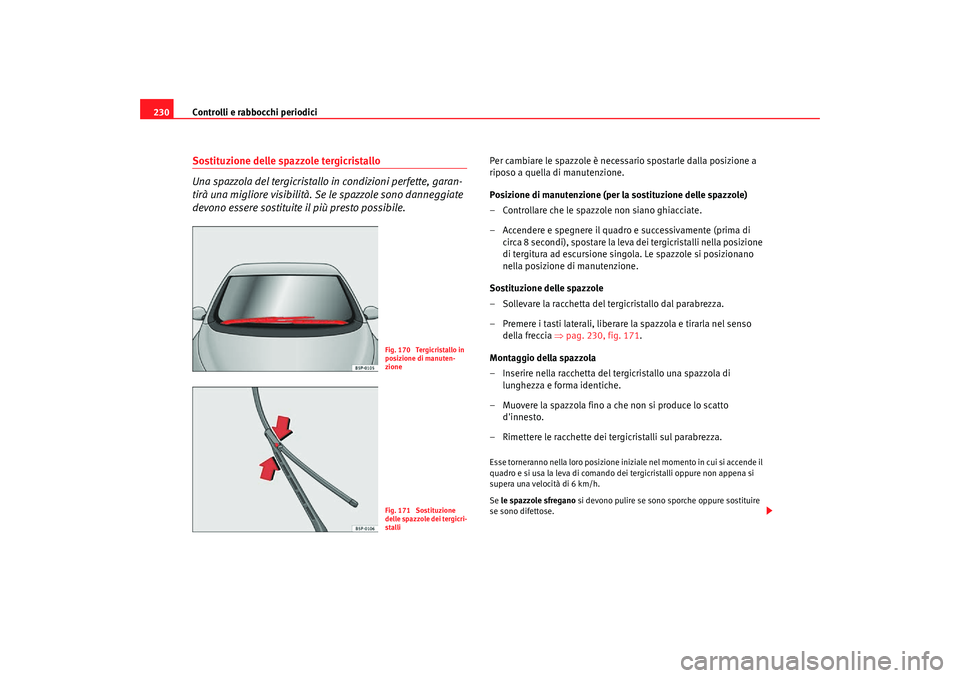

230Sostituzione delle spazzole tergicristallo
Una spazzola del tergicristallo in condizioni perfette, garan-
tirà una migliore visibilità. Se le spazzole sono danneggiate
devono essere sostituite il più presto possibile.
Per cambiare le spazzole è necessario spostarle dalla posizione a
riposo a quella di manutenzione.
Posizione di manutenzione (per la sostituzione delle spazzole)
– Controllare che le spazzole non siano ghiacciate.
– Accendere e spegnere il quadro e successivamente (prima di
circa 8 secondi), spostare la leva dei tergicristalli nella posizione
di tergitura ad escursione singola. Le spazzole si posizionano
nella posizione di manutenzione.
Sostituzione delle spazzole
– Sollevare la racchetta del tergicristallo dal parabrezza.
– Premere i tasti laterali, liberare la spazzola e tirarla nel senso della freccia ⇒ pag. 230, fig. 171 .
Montaggio della spazzola
– Inserire nella racchetta del tergicristallo una spazzola di lunghezza e forma identiche.
– Muovere la spazzola fino a che non si produce lo scatto d'innesto.
– Rimettere le racchette dei tergicristalli sul parabrezza.Esse torneranno nella loro posizione inizia le nel momento in cui si accende il
quadro e si usa la leva di comando dei tergicristalli oppure non appena si
supera una velocità di 6 km/h.
Se le spazzole sfregano si devono pulire se sono sporche oppure sostituire
se sono difettose.
Fig. 170 Tergicristallo in
posizione di manuten-
zioneFig. 171 Sostituzione
delle spazzole dei tergicri-
stalli
altea_xl italiano.book Seite 230 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici231
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

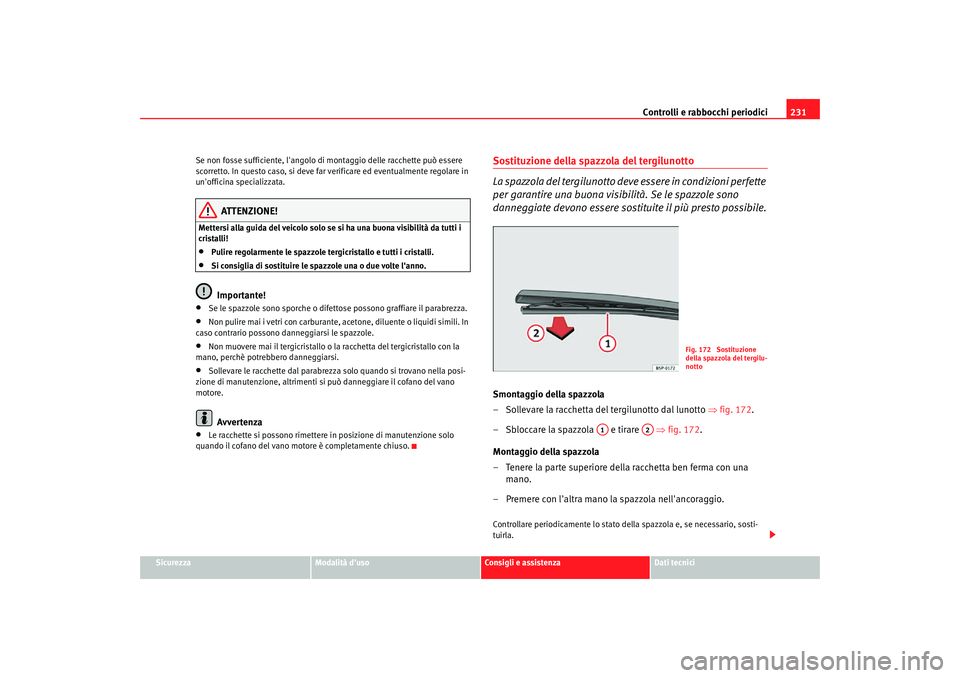

Se non fosse sufficiente, l'angolo di
montaggio delle racchette può essere
scorretto. In questo caso, si deve far verificare ed eventualmente regolare in
un'officina specializzata.
ATTENZIONE!
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!•
Pulire regola rmente le spazzole tergicri stallo e tutti i cristalli.
•
Si consiglia di sostituire le spazzole una o due volte l'anno.Importante!
•
Se le spazzole sono sporche o difettose possono graffiare il parabrezza.
•
Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili. In
caso contrario possono da nneggiarsi le spazzole.
•
Non muovere mai il tergicristallo o la racchetta del tergicristallo con la
mano, perchè potrebbero danneggiarsi.
•
Sollevare le racchette dal parabrezza solo quando si trovano nella posi-
zione di manutenzione, altrimenti si può danneggiare il cofano del vano
motore.Avvertenza
•
Le racchette si possono rimettere in posizione di manutenzione solo
quando il cofano del vano mo tore è completamente chiuso.
Sostituzione della spazzola del tergilunotto
La s p a z z o l a d e l t e rg i l u n o t t o d e v e e s s e re i n c o n d i z i o n i p e r f e t t e
per garantire una buona visibi lità. Se le spazzole sono
danneggiate devono essere sostituite il più presto possibile.Smontaggio della spazzola
– Sollevare la racchetta del tergilunotto dal lunotto ⇒fig. 172 .
– Sbloccare la spazzola e tirare ⇒ fig. 172.
Montaggio della spazzola
– Tenere la parte superiore della racchetta ben ferma con una mano.
– Premere con l'altra mano la spazzola nell'ancoraggio.Controllare periodicamente lo stato della spazzola e, se necessario, sosti-
tuirla.
Fig. 172 Sostituzione
della spazzola del tergilu-
notto
A1
A2
altea_xl italiano.book Seite 231 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici

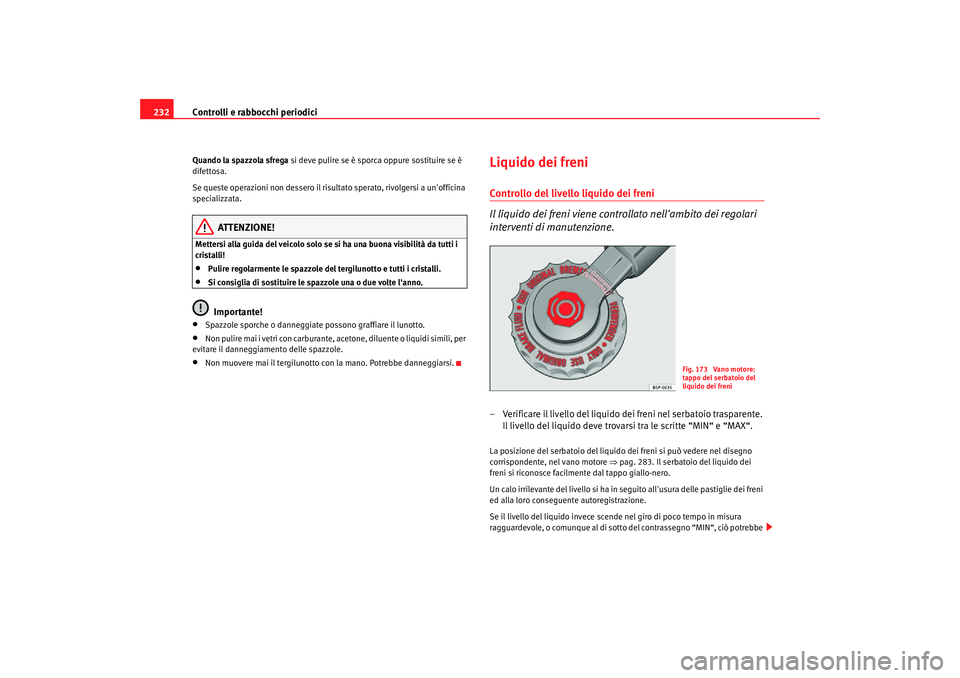

232Quando la spazzola sfrega si deve pulire se è sporca oppure sostituire se è
difettosa.
Se queste operazioni non dessero il ris ultato sperato, rivolgersi a un'officina
specializzata.
ATTENZIONE!
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!•
Pulire regolarmente le spazzole de l tergilunotto e tutti i cristalli.
•
Si consiglia di sostituire le spazzole una o due volte l'anno.Importante!
•
Spazzole sporche o danneggiate possono graffiare il lunotto.
•
Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili, per
evitare il danneggiamento delle spazzole.
•
Non muovere mai il tergilunotto con la mano. Potrebbe danneggiarsi.
Liquido dei freniControllo del livello liquido dei freni
Il liquido dei freni viene controllato nell'ambito dei regolari
interventi di manutenzione.– Verificare il livello del liquido dei freni nel serbatoio trasparente. Il livello del liquido deve trovarsi tra le scritte “MIN“ e “MAX“.La posizione del serbatoio del liquido dei freni si può vedere nel disegno
corrispondente, nel vano motore ⇒pag. 283. Il serbatoio del liquido dei
freni si riconosce facilmente dal tappo giallo-nero.
Un calo irrilevante del livello si ha in seguito all'usura delle pastiglie dei freni
ed alla loro conseguente autoregistrazione.
Se il livello del liquido invece scende nel giro di poco tempo in misura
ragguardevole, o comunque al di sotto del contrassegno “MIN“, ciò potrebbe
Fig. 173 Vano motore:
tappo del serbatoio del
liquido dei freni
altea_xl italiano.book Seite 232 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici233
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

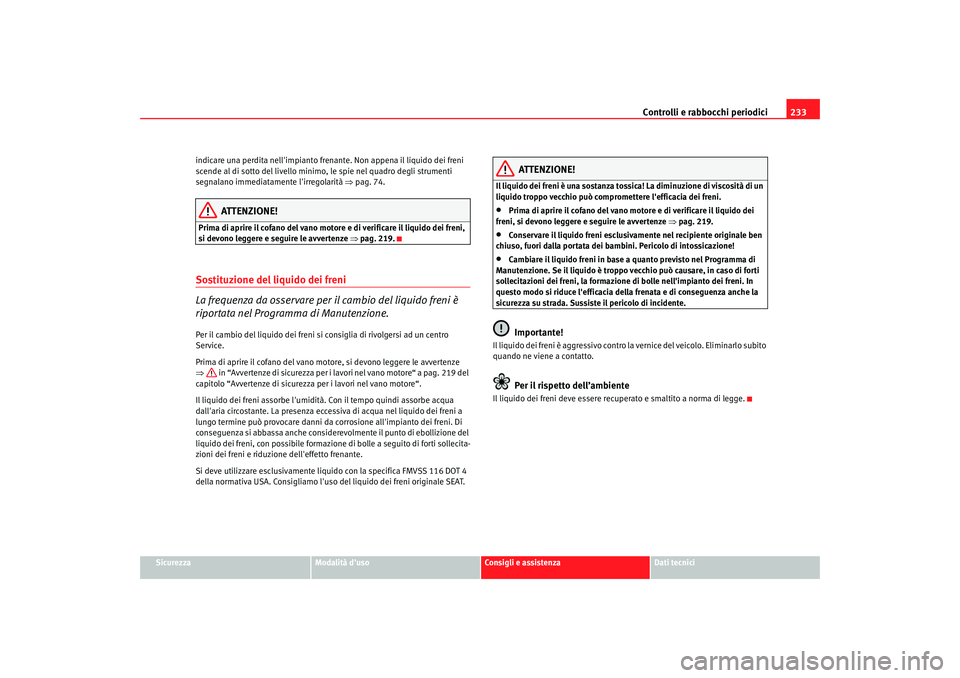

indicare una perdita nell'impianto frenante. Non appena il liquido dei freni
scende al di sotto del livello minimo, le spie nel quadro degli strumenti
segnalano immediatamente l'irregolarità
⇒pag. 74.
ATTENZIONE!
Prima di aprire il cofano del vano motore e di verificare il liquido dei freni,
si devono leggere e seguire le avvertenze ⇒pag. 219.Sostituzione del liquido dei freni
La frequenza da osservare per il cambio del liquido freni è
riportata nel Programma di Manutenzione.Per il cambio del liquido dei freni si consiglia di rivolgersi ad un centro
Service.
Prima di aprire il cofano del vano mo tore, si devono leggere le avvertenze
⇒ in “Avvertenze di sicurezza per i lavori nel vano motore“ a pag. 219 del
capitolo “Avvertenze di sicurezza per i lavori nel vano motore“.
Il liquido dei freni assorbe l'umidità. Con il tempo quindi assorbe acqua
dall'aria circostante. La presenza eccessiva di acqua nel liquido dei freni a
lungo termine può provocare danni da corrosione all'impianto dei freni. Di
conseguenza si abbassa anche considerevolmente il punto di ebollizione del
liquido dei freni, con possibile formazione di bolle a seguito di forti sollecita-
zioni dei freni e riduzione dell'effetto frenante.
Si deve utilizzare esclusivamente liquido con la specifica FMVSS 116 DOT 4
della normativa USA. Consigliamo l'uso del liquido dei freni originale SEAT.
ATTENZIONE!
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di un
liquido troppo vecchio può compromettere l'efficacia dei freni.•
Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒pag. 219.
•
Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!
•
Cambiare il liquido freni in base a quanto previsto nel Programma di
Manutenzione. Se il liquido è troppo vecchio può causare, in caso di forti
sollecitazioni dei freni, la formazione di bolle nell'impianto dei freni. In
questo modo si riduce l'efficacia della frenata e di conseguenza anche la
sicurezza su strada. Sussiste il pericolo di incidente.Importante!
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subito
quando ne viene a contatto.
Per il rispetto dell’ambiente
Il liquido dei freni deve essere recuperato e smaltito a norma di legge.
altea_xl italiano.book Seite 233 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici

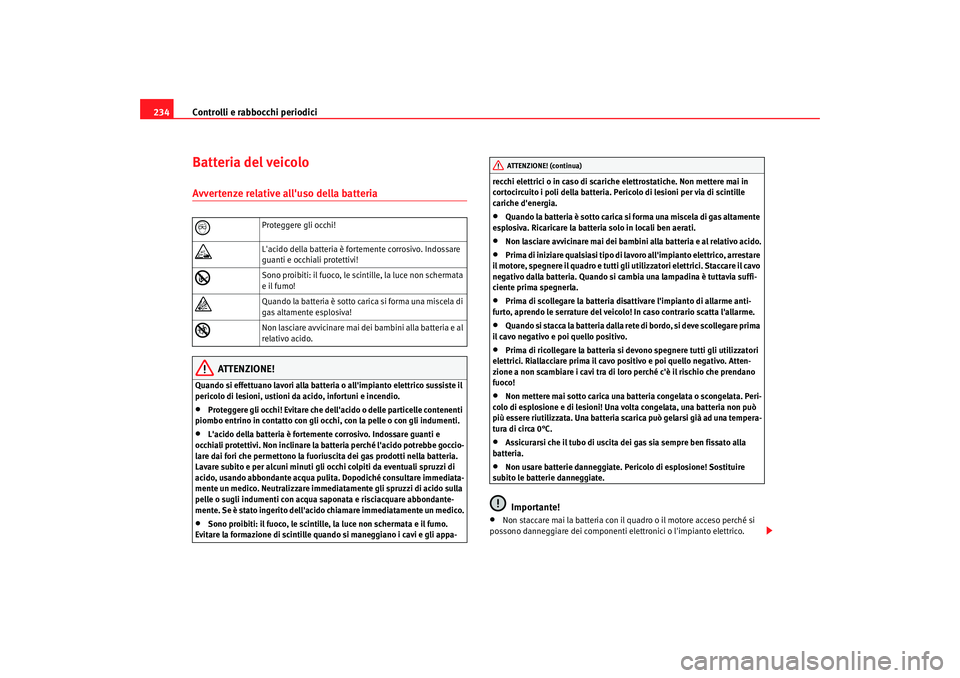

234Batteria del veicoloAvvertenze relative all'uso della batteria
ATTENZIONE!
Quando si effettuano lavori alla batteria o all'impianto elettrico sussiste il
pericolo di lesioni, ustioni da acido, infortuni e incendio.•
Proteggere gli occhi! Evitare che dell'acido o delle particelle contenenti
piombo entrino in contatto con gli oc chi, con la pelle o con gli indumenti.
•
L'acido della batteria è fortemente corrosivo. Indossare guanti e
occhiali protettivi. Non inclinare la batteria perché l'acido potrebbe goccio-
lare dai fori che permettono la fuoriu scita dei gas prodotti nella batteria.
Lavare subito e per alcuni minuti gli oc chi colpiti da eventuali spruzzi di
acido, usando abbondante acqua pulita . Dopodiché consultare immediata-
mente un medico. Neutralizzare immediatamente gli spruzzi di acido sulla
pelle o sugli indumenti con acqua saponata e risciacquare abbondante-
mente. Se è stato ingerito dell'acido chiamare immediatamente un medico.
•
Sono proibiti: il fuoco, le scintille , la luce non schermata e il fumo.
Evitare la formazione di scintille quando si maneggiano i cavi e gli appa- recchi elettrici o in caso di scariche elettrostatiche. Non mettere mai in
cortocircuito i poli della batteria. Pericolo di lesioni per via di scintille
cariche d'energia.
•
Quando la batteria è sotto carica si forma una miscela di gas altamente
esplosiva. Ricaricare la batteria solo in locali ben aerati.
•
Non lasciare avvicinare mai dei bambini alla batteria e al relativo acido.
•
Prima di iniziare qualsiasi tipo di lavoro all'impianto elettrico, arrestare
il motore, spegnere il quadro e tutti gli utilizzatori elettrici. Staccare il cavo
negativo dalla batteria. Quando si cambia una lampadina è tuttavia suffi-
ciente prima spegnerla.
•
Prima di scollegare la batteria disattivare l'impianto di allarme anti-
furto, aprendo le serrature del veicolo! In caso contrario scatta l'allarme.
•
Quando si stacca la batteria dalla rete di bordo, si deve scollegare prima
il cavo negativo e poi quello positivo.
•
Prima di ricollegare la batteria si devono spegnere tutti gli utilizzatori
elettrici. Riallacciare prima il cavo positivo e poi quello negativo. Atten-
zione a non scambiare i cavi tra di loro perché c'è il rischio che prendano
fuoco!
•
Non mettere mai sotto carica una batteria congelata o scongelata. Peri-
colo di esplosione e di lesioni! Una volta congelata, una batteria non può
più essere riutilizzata. Una batteria scarica può gelarsi già ad una tempera-
tura di circa 0°C.
•
Assicurarsi che il tubo di uscita dei gas sia sempre ben fissato alla
batteria.
•
Non usare batterie danneggiate. Pericolo di esplosione! Sostituire
subito le batterie danneggiate.Importante!
•
Non staccare mai la batteria con il quadro o il motore acceso perché si
possono danneggiare dei componenti el ettronici o l'impianto elettrico.

Proteggere gli occhi!

L'acido della batteria è fortemente corrosivo. Indossare
guanti e occhiali protettivi!

Sono proibiti: il fuoco, le scintille, la luce non schermata
e il fumo!

Quando la batteria è sotto carica si forma una miscela di
gas altamente esplosiva!

Non lasciare avvicinare mai de i bambini alla batteria e al
relativo acido.
ATTENZIONE! (continua)
altea_xl italiano.book Seite 234 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici235
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
•

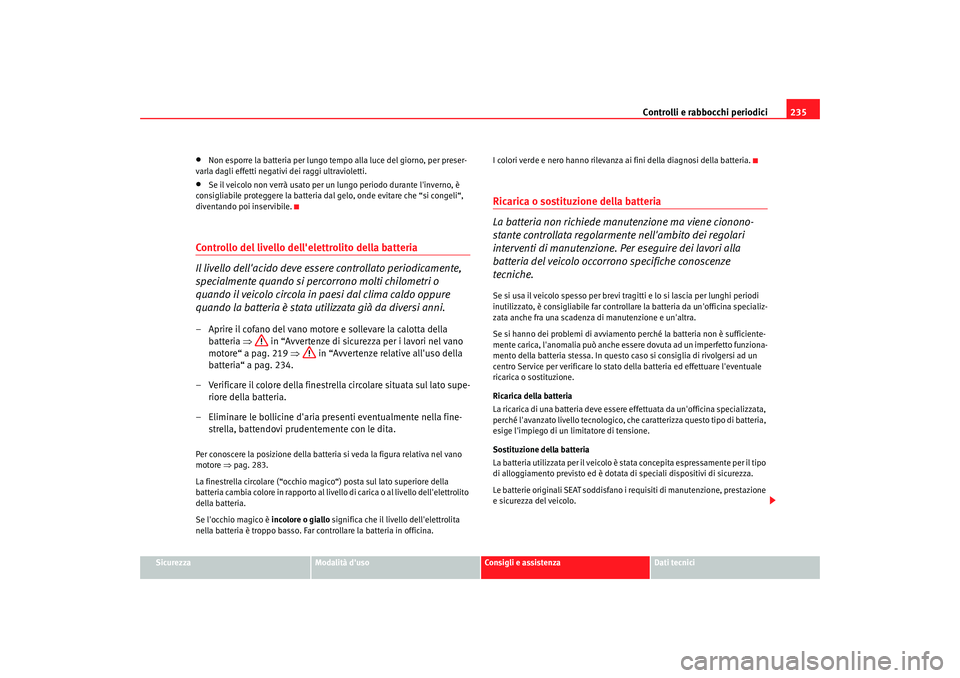

Non esporre la batteria per lungo tempo alla luce del giorno, per preser-
varla dagli effetti negativi dei raggi ultravioletti.
•
Se il veicolo non verrà usato per un lungo periodo durante l'inverno, è
consigliabile proteggere la batteria dal gelo, onde evitare che “si congeli“,
diventando poi inservibile.
Controllo del livello dell'elettrolito della batteria
Il livello dell'acido deve esse re controllato periodicamente,
specialmente quando si percorrono molti chilometri o
quando il veicolo circola in paesi dal clima caldo oppure
quando la batteria è stata utilizzata già da diversi anni.– Aprire il cofano del vano motore e sollevare la calotta della
batteria ⇒ in “Avvertenze di sicurezza per i lavori nel vano
motore“ a pag. 219 ⇒ in “Avvertenze relative all'uso della
batteria“ a pag. 234.
– Verificare il colore della finestrella circolare situata sul lato supe- riore della batteria.
– Eliminare le bollicine d'aria presenti eventualmente nella fine- strella, battendovi prudentemente con le dita.Per conoscere la posizione della batteria si veda la figura relativa nel vano
motore ⇒pag. 283.
La finestrella circolare (“occhio magico“) posta sul lato superiore della
batteria cambia colore in rapporto al livello di carica o al livello dell'elettrolito
della batteria.
Se l'occhio magico è incolore o giallo significa che il livello dell'elettrolita
nella batteria è troppo basso. Far controllare la batteria in officina. I colori verde e nero hanno rilevanza
ai fini della diagnosi della batteria.
Ricarica o sostituzione della batteria
La batteria non richiede manutenzione ma viene cionono-
stante controllata regolarmente nell'ambito dei regolari
interventi di manutenzione. Per eseguire dei lavori alla
batteria del veicolo occorrono specifiche conoscenze
tecniche.Se si usa il veicolo spesso per brevi tragitti e lo si lascia per lunghi periodi
inutilizzato, è consigliabile far controllare la batteria da un'officina specializ-
zata anche fra una scadenza di manutenzione e un'altra.
Se si hanno dei problemi di avviament o perché la batteria non è sufficiente-
mente carica, l'anomalia può anche essere dovuta ad un imperfetto funziona-
mento della batteria stessa. In questo caso si consiglia di rivolgersi ad un
centro Service per verificare lo stato della batteria ed effettuare l'eventuale
ricarica o sostituzione.
Ricarica della batteria
La ricarica di una batteria deve essere effettuata da un'officina specializzata,
perché l'avanzato livello tecnologico, che caratterizza questo tipo di batteria,
esige l'impiego di un limitatore di tensione.
Sostituzione della batteria
La batteria utilizzata per il veicolo è stata concepita espressamente per il tipo
di alloggiamento previsto ed è dotata di speciali dispositivi di sicurezza.
Le batterie originali SEAT soddisfano i requisiti di manutenzione, prestazione
e sicurezza del veicolo.
altea_xl italiano.book Seite 235 Montag, 16. April 2007 12:49 12

Controlli e rabbocchi periodici
236

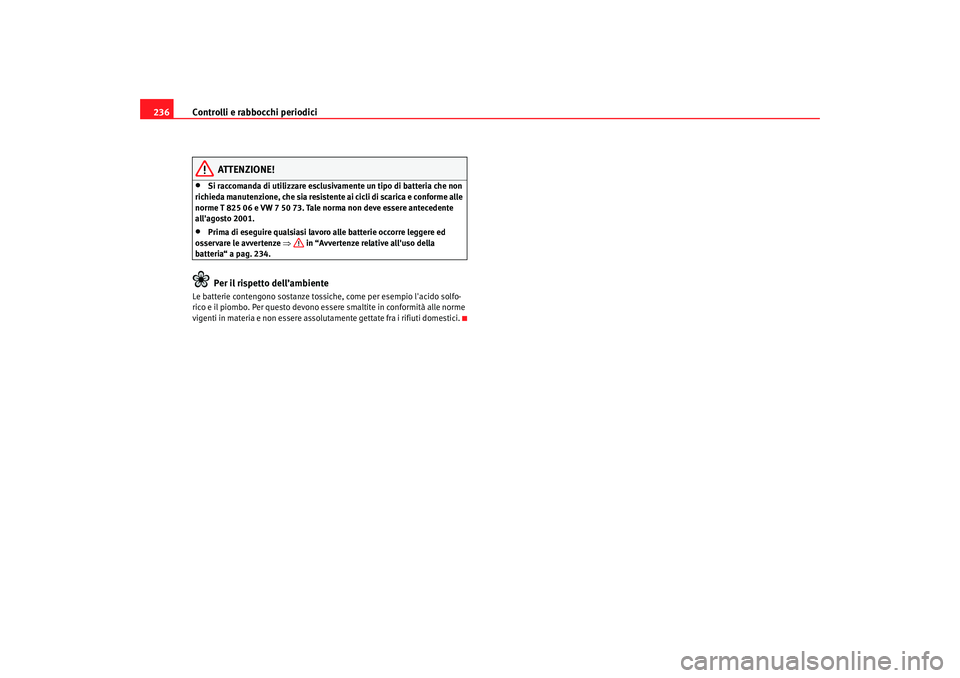

ATTENZIONE!
•
Si raccomanda di utilizzare esclusivamente un tipo di batteria che non
richieda manutenzione, che sia resistente ai cicli di scarica e conforme alle
norme T 825 06 e VW 7 50 73. Tale norma non deve essere antecedente
all'agosto 2001.
•
Prima di eseguire qualsiasi lavoro alle batterie occorre leggere ed
osservare le avvertenze ⇒ in “Avvertenze relative all'uso della
batteria“ a pag. 234.Per il rispetto dell’ambiente
Le batterie contengono sostanze tossiche, come per esempio l'acido solfo-
rico e il piombo. Per questo devono es sere smaltite in conformità alle norme
vigenti in materia e non essere assolutamente gettate fra i rifiuti domestici.
altea_xl italiano.book Seite 236 Montag, 16. April 2007 12:49 12

Ruote e pneumatici237
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

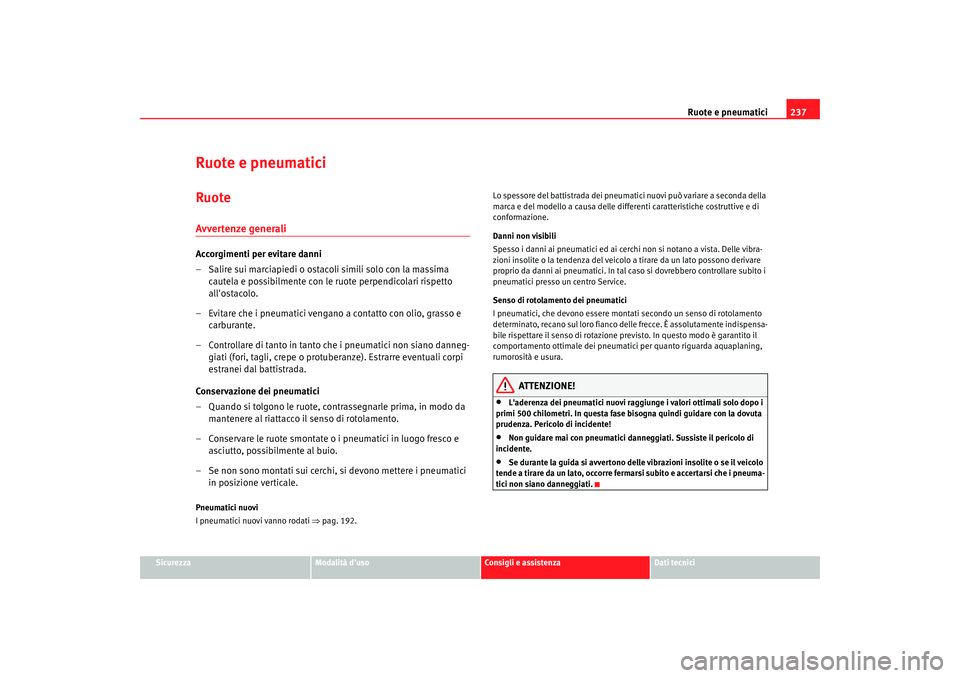

Ruote e pneumaticiRuoteAvvertenze generaliAccorgimenti per evitare danni
– Salire sui marciapiedi o ostacoli simili solo con la massima
cautela e possibilmente con le ruote perpendicolari rispetto
all'ostacolo.
– Evitare che i pneumatici vengano a contatto con olio, grasso e carburante.
– Controllare di tanto in tanto che i pneumatici non siano danneg- giati (fori, tagli, crepe o protub eranze). Estrarre eventuali corpi
estranei dal battistrada.
Conservazione dei pneumatici
– Quando si tolgono le ruote, contrassegnarle prima, in modo da mantenere al riattacco il senso di rotolamento.
– Conservare le ruote smontate o i pneumatici in luogo fresco e asciutto, possibilmente al buio.
– Se non sono montati sui cerchi, si devono mettere i pneumatici in posizione verticale.Pneumatici nuovi
I pneumatici nuovi vanno rodati ⇒pag. 192. Lo spessore del battistrada dei pneumatici nuovi può variare a seconda della
marca e del modello a causa delle differenti caratteristiche costruttive e di
conformazione.
Danni non visibili
Spesso i danni ai pneumatici ed ai cerchi non si notano a vista. Delle vibra-
zioni insolite o la tendenza del veicolo
a tirare da un lato possono derivare
proprio da danni ai pneumatici. In tal caso si dovrebbero controllare subito i
pneumatici presso un centro Service.
Senso di rotolamento dei pneumatici
I pneumatici, che devono essere montati secondo un senso di rotolamento
determinato, recano sul loro fianco de lle frecce. È assolutamente indispensa-
bile rispettare il senso di rotazione previsto. In questo modo è garantito il
comportamento ottimale dei pneumatici per quanto riguarda aquaplaning,
rumorosità e usura.
ATTENZIONE!
•
L'aderenza dei pneumatici nuovi raggiung e i valori ottimali solo dopo i
primi 500 chilometri. In questa fase bisogna quindi guidare con la dovuta
prudenza. Pericolo di incidente!
•
Non guidare mai con pneumatici danne ggiati. Sussiste il pericolo di
incidente.
•
Se durante la guida si avvertono delle vibrazioni insolite o se il veicolo
tende a tirare da un lato, occorre fermarsi subito e accertarsi che i pneuma-
tici non siano danneggiati.
altea_xl italiano.book Seite 237 Montag, 16. April 2007 12:49 12

Ruote e pneumatici

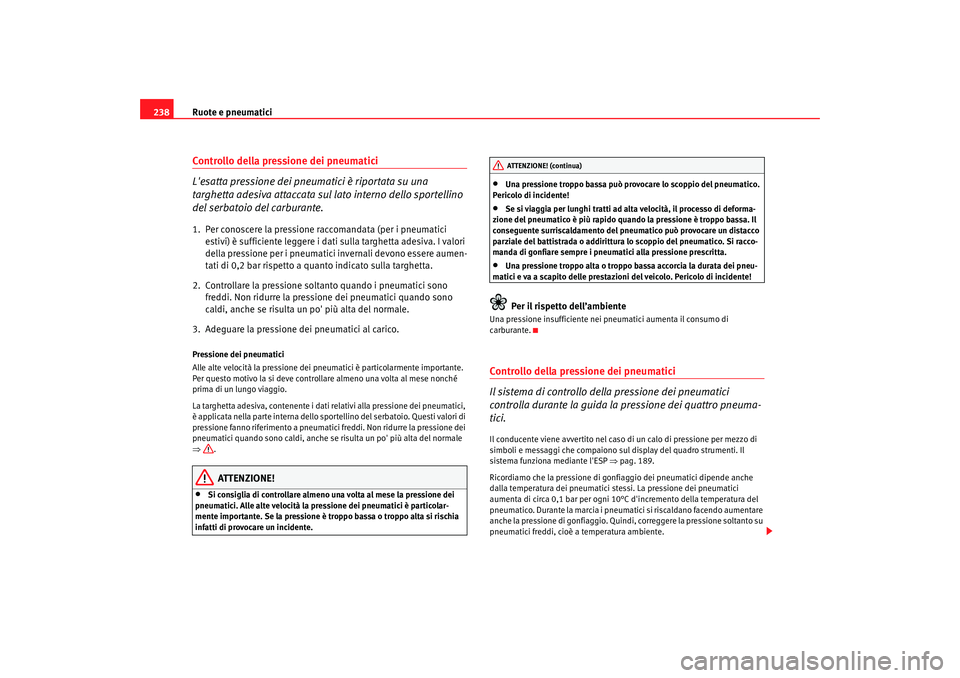

238Controllo della pressione dei pneumatici
L'esatta pressione dei pneu matici è riportata su una
targhetta adesiva attaccata sul lato interno dello sportellino
del serbatoio del carburante.1. Per conoscere la pressione raccomandata (per i pneumatici
estivi) è sufficiente leggere i dati sulla targhetta adesiva. I valori
della pressione per i pneumatici invernali devono essere aumen-
tati di 0,2 bar rispetto a quanto indicato sulla targhetta.
2. Controllare la pressione soltanto quando i pneumatici sono freddi. Non ridurre la pressione dei pneumatici quando sono
caldi, anche se risulta un po' più alta del normale.
3. Adeguare la pressione dei pneumatici al carico.Pressione dei pneumatici
Alle alte velocità la pressione dei pneumatici è particolarmente importante.
Per questo motivo la si deve controllare almeno una volta al mese nonché
prima di un lungo viaggio.
La targhetta adesiva, contenente i dati relativi alla pressione dei pneumatici,
è applicata nella parte interna dello sportellino del serbatoio. Questi valori di
pressione fanno riferimento a pneumatici freddi. Non ridurre la pressione dei
pneumatici quando sono caldi, anche se risulta un po' più alta del normale
⇒ .
ATTENZIONE!
•
Si consiglia di controllare almeno una volta al mese la pressione dei
pneumatici. Alle alte velocità la pressione dei pneumatici è particolar-
mente importante. Se la pressione è troppo bassa o troppo alta si rischia
infatti di provocare un incidente.
•
Una pressione troppo bassa può provocare lo scoppio del pneumatico.
Pericolo di incidente!
•
Se si viaggia per lunghi tratti ad alta velocità, il processo di deforma-
zione del pneumatico è più rapido quando la pressione è troppo bassa. Il
conseguente surriscaldamento del pneum atico può provocare un distacco
parziale del battistrada o addirittura lo scoppio del pneumatico. Si racco-
manda di gonfiare sempre i pneumatici alla pressione prescritta.
•
Una pressione troppo alta o troppo bassa accorcia la durata dei pneu-
matici e va a scapito delle prestazioni del veicolo. Pericolo di incidente!Per il rispetto dell’ambiente
Una pressione insufficiente nei pneumatici aumenta il consumo di
carburante.Controllo della pressione dei pneumatici
Il sistema di controllo della pressione dei pneumatici
controlla durante la guida la pressione dei quattro pneuma-
tici.Il conducente viene avvertito nel caso di un calo di pressione per mezzo di
simboli e messaggi che compaiono sul display del quadro strumenti. Il
sistema funziona mediante l'ESP ⇒pag. 189.
Ricordiamo che la pressione di gonfiaggio dei pneumatici dipende anche
dalla temperatura dei pneumatici stessi. La pressione dei pneumatici
aumenta di circa 0,1 bar per ogni 10°C d'incremento della temperatura del
pneumatico. Durante la marcia i pneumatici si riscaldano facendo aumentare
anche la pressione di gonfiaggio. Quindi, correggere la pressione soltanto su
pneumatici freddi, cioè a temperatura ambiente.
ATTENZIONE! (continua)
altea_xl italiano.book Seite 238 Montag, 16. April 2007 12:49 12
