Seat Altea Freetrack 2010 Manuale del proprietario (in Italian)

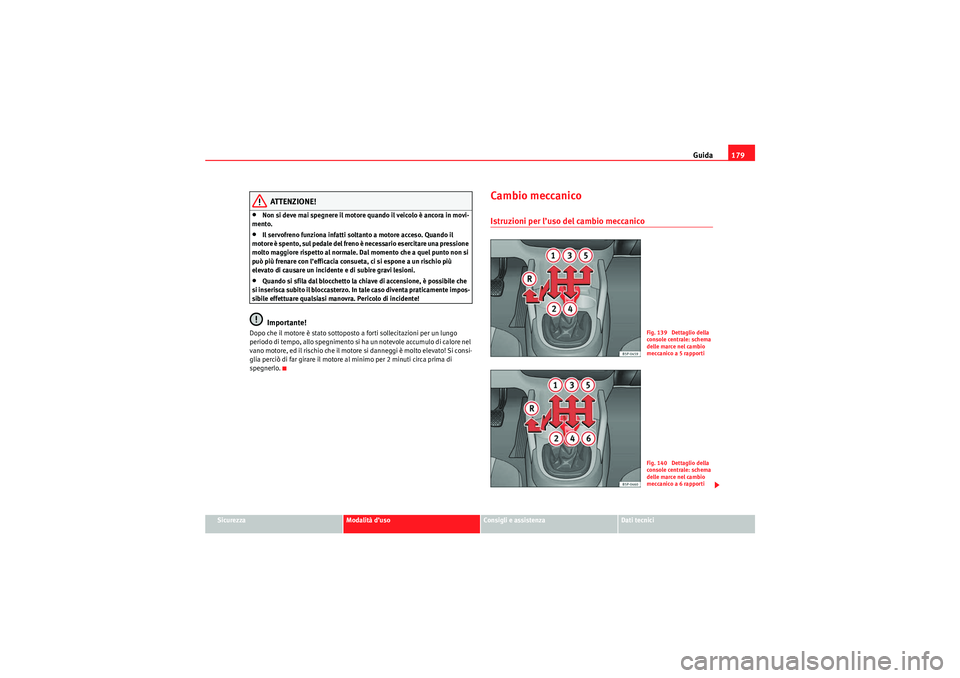

Guida179
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
•Non si deve mai spegnere il motore quando il veicolo è ancora in movi-
mento.•Il servofreno funziona infatti soltanto a motore acceso. Quando il
motore è spento, sul pedale del freno è necessario esercitare una pressione
molto maggiore rispetto al normale. Dal momento che a quel punto non si
può più frenare con l’efficacia consueta, ci si espone a un rischio più
elevato di causare un incidente e di subire gravi lesioni.•Quando si sfila dal blocchetto la chiave di accensione, è possibile che
si inserisca subito il bloccasterzo. In tale caso diventa praticamente impos-
sibile effettuare qualsiasi manovra. Pericolo di incidente!Importante!
Dopo che il motore è stato sottoposto a forti sollecitazioni per un lungo
periodo di tempo, allo spegnimento si ha un notevole accumulo di calore nel
vano motore, ed il rischio che il motore si danneggi è molto elevato! Si consi-
glia perciò di far girare il motore al minimo per 2 minuti circa prima di
spegnerlo.
Cambio meccanicoIstruzioni per l’uso del cambio meccanico
Fig. 139 Dettaglio della
console centrale: schema
delle marce nel cambio
meccanico a 5 rapportiFig. 140 Dettaglio della
console centrale: schema
delle marce nel cambio
meccanico a 6 rapporti
Freetrack_IT.book Seite 179 Dienstag, 22. September 2009 5:38 17

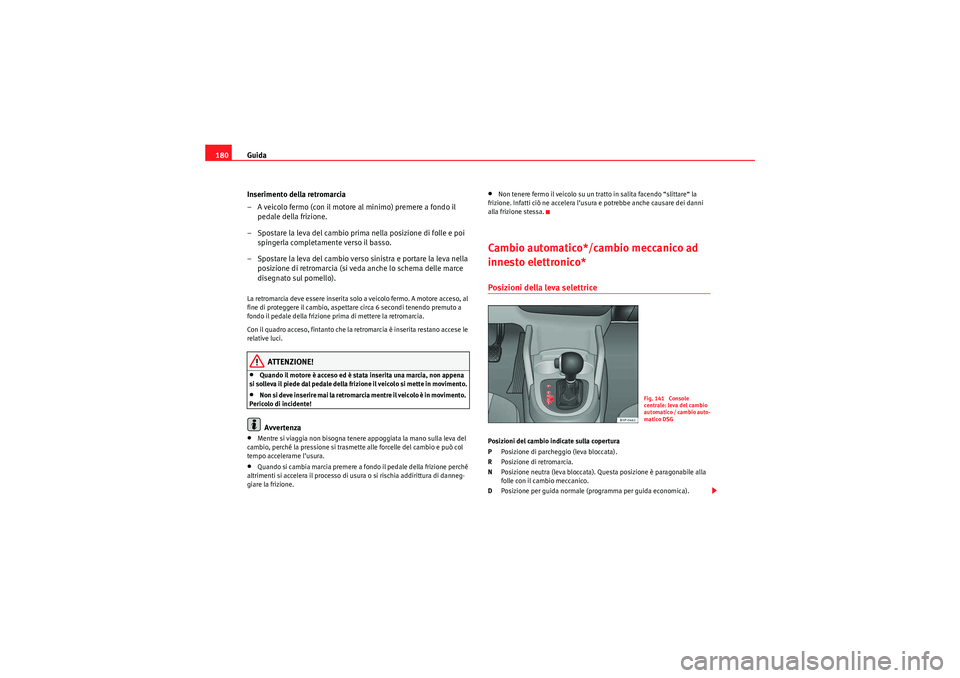

Guida
180
Inserimento della retromarcia
– A veicolo fermo (con il motore al minimo) premere a fondo il pedale della frizione.
– Spostare la leva del cambio prima nella posizione di folle e poi spingerla completamente verso il basso.
– Spostare la leva del cambio verso sinistra e portare la leva nella posizione di retromarcia (si veda anche lo schema delle marce
disegnato sul pomello).La retromarcia deve essere inserita solo a veicolo fermo. A motore acceso, al
fine di proteggere il cambio, aspettare circa 6 secondi tenendo premuto a
fondo il pedale della frizione prima di mettere la retromarcia.
Con il quadro acceso, fintanto che la retromarcia è inserita restano accese le
relative luci.
ATTENZIONE!
•Quando il motore è acceso ed è stata inserita una marcia, non appena
si solleva il piede dal pedale della frizione il veicolo si mette in movimento.•Non si deve inserire mai la retromarcia mentre il veicolo è in movimento.
Pericolo di incidente!Avvertenza
•Mentre si viaggia non bisogna tenere appoggiata la mano sulla leva del
cambio, perché la pressione si trasmette alle forcelle del cambio e può col
tempo accelerarne l’usura.•Quando si cambia marcia premere a fondo il pedale della frizione perché
altrimenti si accelera il processo di usura o si rischia addirittura di danneg-
giare la frizione.
•Non tenere fermo il veicolo su un tratto in salita facendo “slittare“ la
frizione. Infatti ciò ne accelera l’usura e potrebbe anche causare dei danni
alla frizione stessa.Cambio automatico*/cambio meccanico ad
innesto elettronico*Posizioni della leva selettricePosizioni del cambio indicate sulla copertura
P Posizione di parcheggio (leva bloccata).
R Posizione di retromarcia.
N Posizione neutra (leva bloccata). Questa posizione è paragonabile alla
folle con il cambio meccanico.
D Posizione per guida normale (programma per guida economica).
Fig. 141 Console
centrale: leva del cambio
automatico / cambio auto-
matico DSG
Freetrack_IT.book Seite 180 Dienstag, 22. September 2009 5:38 17

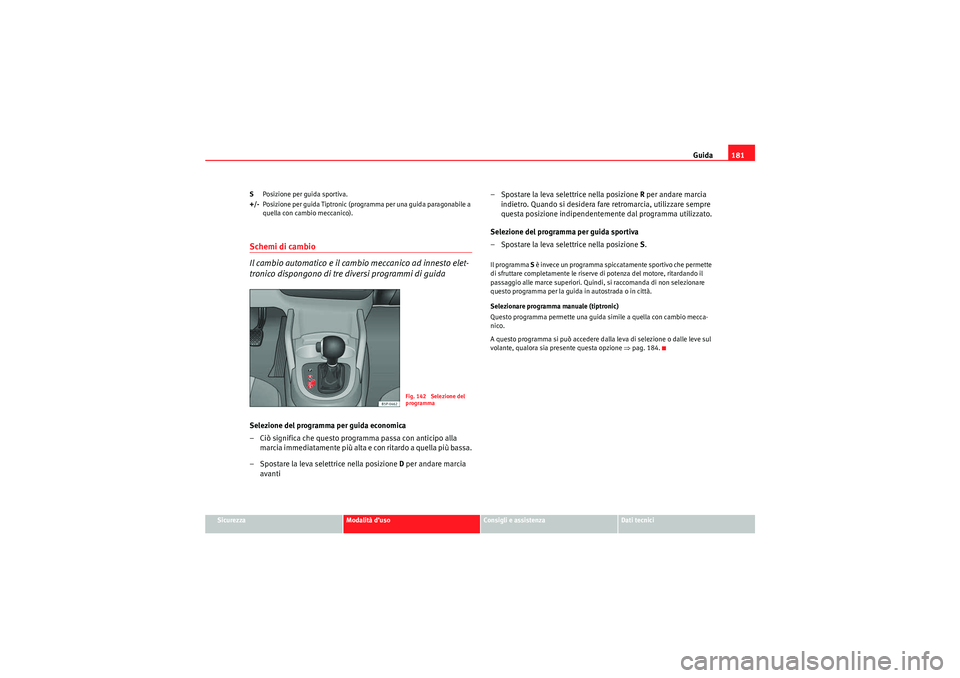

Guida181
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
S
Posizione per guida sportiva.
+/- Posizione per guida Tiptronic (programma per una guida paragonabile a
quella con cambio meccanico).
Schemi di cambio
Il cambio automatico e il cambio meccanico ad innesto elet-
tronico dispongono di tre diversi programmi di guidaSelezione del programma per guida economica
– Ciò significa che questo programma passa con anticipo alla
marcia immediatamente più alta e con ritardo a quella più bassa.
– Spostare la leva selettrice nella posizione D per andare marcia
avanti – Spostare la leva selettrice nella posizione
R per andare marcia
indietro. Quando si desidera fare retromarcia, utilizzare sempre
questa posizione indipendentemente dal programma utilizzato.
Selezione del programma per guida sportiva
– Spostare la leva selettrice nella posizione S.
Il programma S è invece un programma spiccatamente sportivo che permette
di sfruttare completamente le riserve di potenza del motore, ritardando il
passaggio alle marce superiori. Quindi, si raccomanda di non selezionare
questo programma per la guida in autostrada o in città.
Selezionare programma manuale (tiptronic)
Questo programma permette una guida simile a quella con cambio mecca-
nico.
A questo programma si può accedere dalla leva di selezione o dalle leve sul
volante, qualora sia presente questa opzione ⇒pag. 184.
Fig. 142 Selezione del
programma
Freetrack_IT.book Seite 181 Dienstag, 22. September 2009 5:38 17

Guida

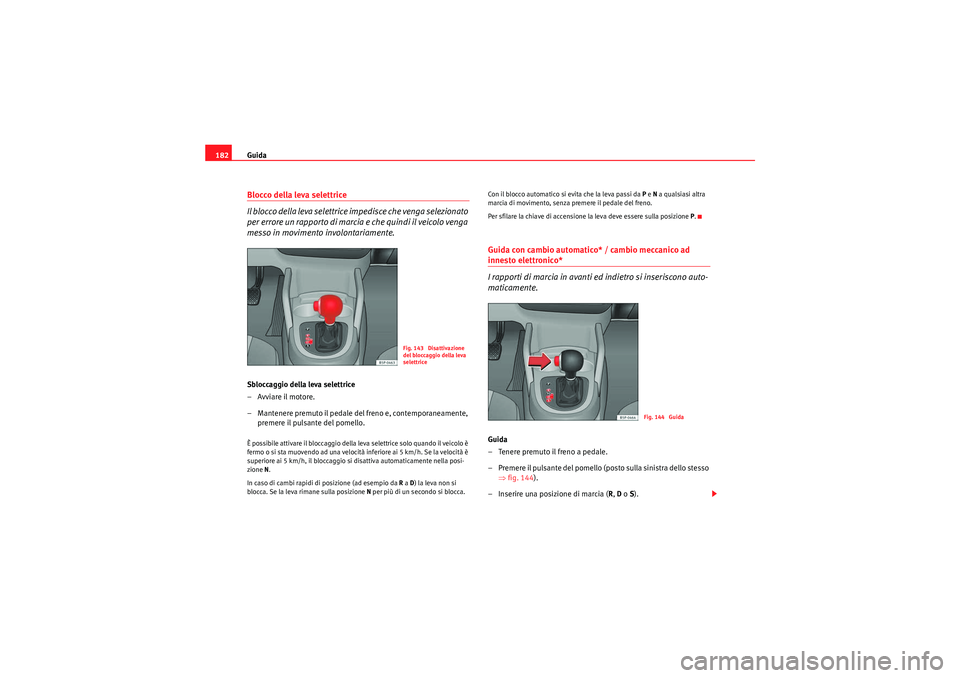

182Blocco della leva selettrice
Il blocco della leva selettrice impedisce che venga selezionato
per errore un rapporto di marcia e che quindi il veicolo venga
messo in movimento involontariamente.Sbloccaggio della leva selettrice
– Avviare il motore.
– Mantenere premuto il pedale del freno e, contemporaneamente,
premere il pulsante del pomello.È possibile attivare il bloccaggio della leva selettrice solo quando il veicolo è
fermo o si sta muovendo ad una velocità inferiore ai 5 km/h. Se la velocità è
superiore ai 5 km/h, il bloccaggio si disattiva automaticamente nella posi-
zione N.
In caso di cambi rapidi di posizione (ad esempio da R a D) la leva non si
blocca. Se la leva rimane sulla posizione N per più di un secondo si blocca. Con il blocco automatico si evita che la leva passi da
P e N a qualsiasi altra
marcia di movimento, senza premere il pedale del freno.
Per sfilare la chiave di accensione la leva deve essere sulla posizione P.
Guida con cambio automatico* / cambio meccanico ad innesto elettronico*
I rapporti di marcia in avanti ed indietro si inseriscono auto-
maticamente.Guida
– Tenere premuto il freno a pedale.
– Premere il pulsante del pomello (posto sulla sinistra dello stesso
⇒fig. 144 ).
– Inserire una posizione di marcia ( R, D o S).
Fig. 143 Disattivazione
del bloccaggio della leva
selettrice
Fig. 144 Guida
Freetrack_IT.book Seite 182 Dienstag, 22. September 2009 5:38 17

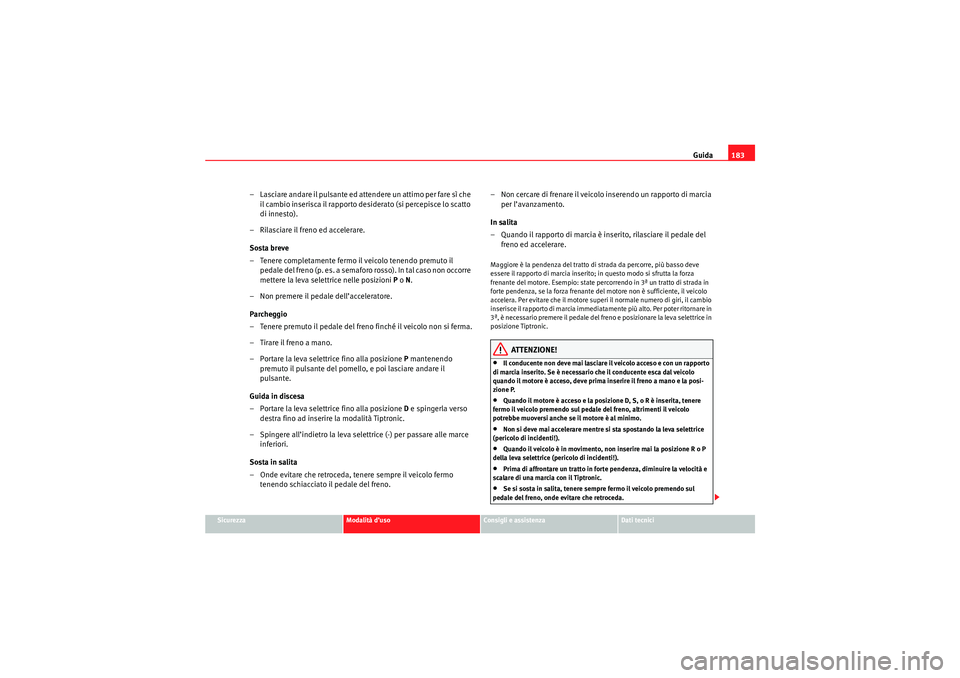

Guida183
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
– Lasciare andare il pulsante ed attendere un attimo per fare sì che
il cambio inserisca il rapporto desiderato (si percepisce lo scatto
di innesto).
– Rilasciare il freno ed accelerare.
Sosta breve
– Tenere completamente fermo il veicolo tenendo premuto il pedale del freno (p. es. a semaforo rosso). In tal caso non occorre
mettere la leva selettrice nelle posizioni P o N.
– Non premere il pedale dell’acceleratore.
Parcheggio
– Tenere premuto il pedale del freno finché il veicolo non si ferma.
– Tirare il freno a mano.
– Portare la leva selettrice fino alla posizione P mantenendo
premuto il pulsante del pomello, e poi lasciare andare il
pulsante.
Guida in discesa
– Portare la leva selettrice fino alla posizione D e spingerla verso
destra fino ad inserire la modalità Tiptronic.
– Spingere all’indietro la leva sele ttrice (-) per passare alle marce
inferiori.
Sosta in salita
– Onde evitare che retroceda, te nere sempre il veicolo fermo
tenendo schiacciato il pedale del freno. – Non cercare di frenare il veicolo inserendo un rapporto di marcia
per l’avanzamento.
In salita
– Quando il rapporto di marcia è inserito, rilasciare il pedale del freno ed accelerare.
Maggiore è la pendenza del tratto di strada da percorre, più basso deve
essere il rapporto di marcia inserito; in questo modo si sfrutta la forza
frenante del motore. Esempio: state percorrendo in 3ª un tratto di strada in
forte pendenza, se la forza frenante del motore non è sufficiente, il veicolo
accelera. Per evitare che il motore superi il normale numero di giri, il cambio
inserisce il rapporto di marcia immediatamente più alto. Per poter ritornare in
3ª, è necessario premere il pedale del freno e posizionare la leva selettrice in
posizione Tiptronic.
ATTENZIONE!
•Il conducente non deve mai lasciare il veicolo acceso e con un rapporto
di marcia inserito. Se è necessario che il conducente esca dal veicolo
quando il motore è acceso, deve prima inserire il freno a mano e la posi-
zione P.•Quando il motore è acceso e la posizione D, S, o R è inserita, tenere
fermo il veicolo premendo sul pedale del freno, altrimenti il veicolo
potrebbe muoversi anche se il motore è al minimo.•Non si deve mai accelerare mentre si sta spostando la leva selettrice
(pericolo di incidenti!).•Quando il veicolo è in movimento, non inserire mai la posizione R o P
della leva selettrice (pericolo di incidenti!).•Prima di affrontare un tratto in forte pendenza, diminuire la velocità e
scalare di una marcia con il Tiptronic.•Se si sosta in salita, tenere sempre fermo il veicolo premendo sul
pedale del freno, onde evitare che retroceda.
Freetrack_IT.book Seite 183 Dienstag, 22. September 2009 5:38 17

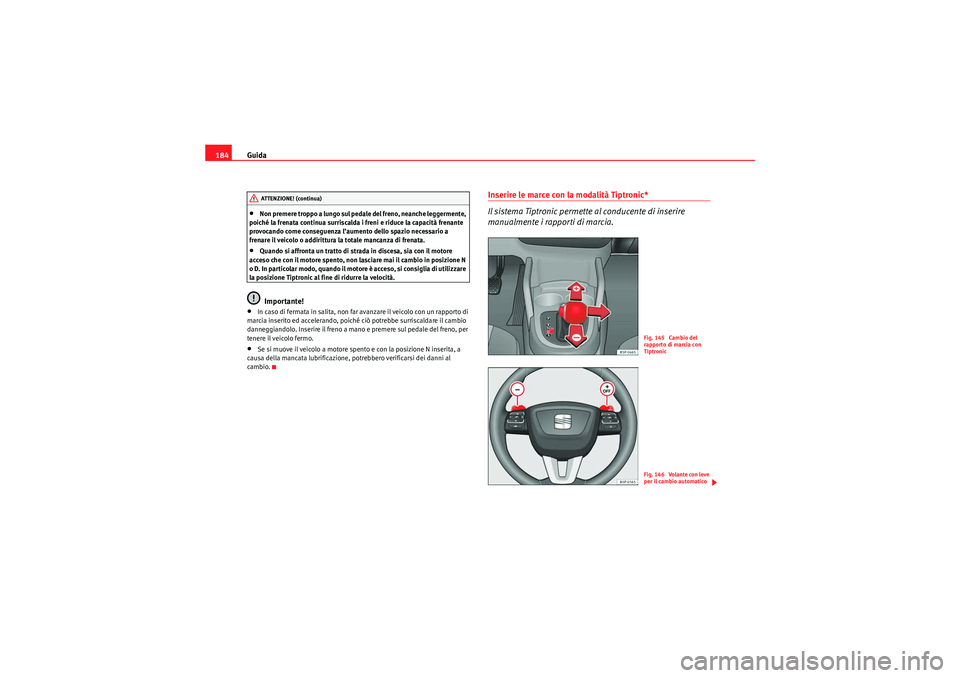

Guida
184•Non premere troppo a lungo sul pedale del freno, neanche leggermente,
poiché la frenata continua surriscalda i freni e riduce la capacità frenante
provocando come conseguenza l’aumento dello spazio necessario a
frenare il veicolo o addirittura la totale mancanza di frenata.•Quando si affronta un tratto di strada in discesa, sia con il motore
acceso che con il motore spento, non lasciare mai il cambio in posizione N
o D. In particolar modo, quando il motore è acceso, si consiglia di utilizzare
la posizione Tiptronic al fine di ridurre la velocità.Importante!
•In caso di fermata in salita, non far avanzare il veicolo con un rapporto di
marcia inserito ed accelerando, poiché ciò potrebbe surriscaldare il cambio
danneggiandolo. Inserire il freno a mano e premere sul pedale del freno, per
tenere il veicolo fermo.•Se si muove il veicolo a motore spento e con la posizione N inserita, a
causa della mancata lubrificazione, potrebbero verificarsi dei danni al
cambio.
Inserire le marce con la modalità Tiptronic*
Il sistema Tiptronic permette al conducente di inserire
manualmente i rapporti di marcia.
ATTENZIONE! (continua)
Fig. 145 Cambio del
rapporto di marcia con
TiptronicFig. 146 Volante con leve
per il cambio automatico
Freetrack_IT.book Seite 184 Dienstag, 22. September 2009 5:38 17

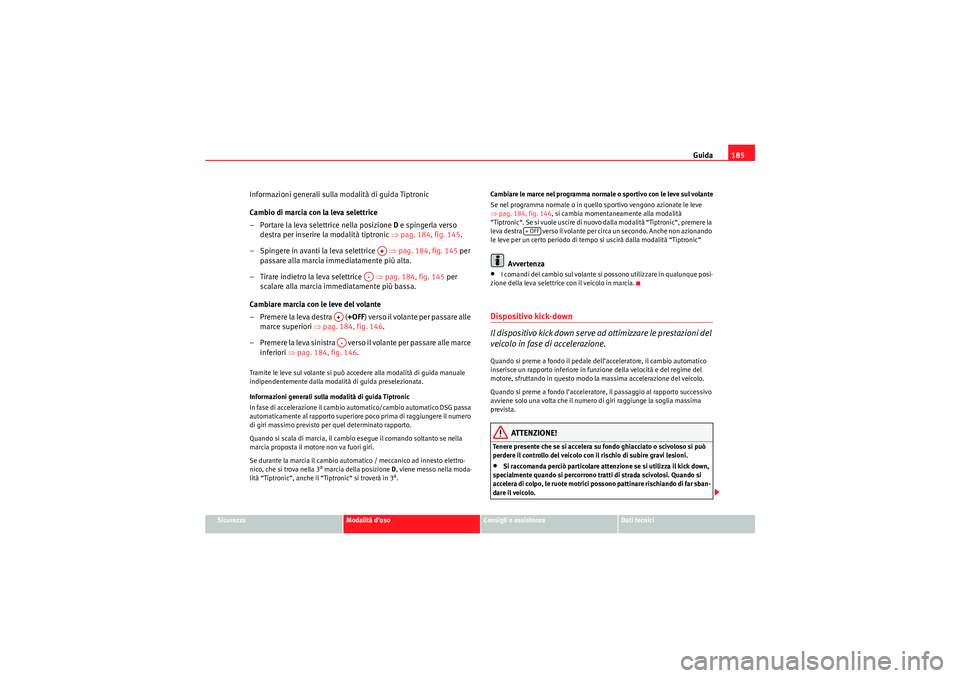

Guida185
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Informazioni generali sulla modalità di guida Tiptronic
Cambio di marcia con la leva selettrice
– Portare la leva selettrice nella posizione D e spingerla verso
destra per inserire la modalità tiptronic ⇒pag. 184, fig. 145 .
– Spingere in avanti la leva selettrice ⇒pag. 184, fig. 145 per
passare alla marcia immediatamente più alta.
– Tirare indietro la leva selettrice ⇒pag. 184, fig. 145 per
scalare alla marcia immediatamente più bassa.
Cambiare marcia con le leve del volante
– Premere la leva destra (+OFF ) verso il volante per passare alle
marce superiori ⇒pag. 184, fig. 146 .
– Premere la leva sinistra verso il volante per passare alle marce inferiori ⇒pag. 184, fig. 146 .Tramite le leve sul volante si può accedere alla modalità di guida manuale
indipendentemente dalla modalità di guida preselezionata.
Informazioni generali sulla modalità di guida Tiptronic
In fase di accelerazione il cambio automatico/cambio automatico DSG passa
automaticamente al rapporto superiore poco prima di raggiungere il numero
di giri massimo previsto per quel determinato rapporto.
Quando si scala di marcia, il cambio esegue il comando soltanto se nella
marcia proposta il motore non va fuori giri.
Se durante la marcia il cambio automatico / meccanico ad innesto elettro-
nico, che si trova nella 3
a marcia della posizione D , viene messo nella moda-
lità “Tiptronic“, anche il “Tiptronic“ si troverà in 3
a. Cambiare le marce nel programma normale o sportivo con le leve sul volante
Se nel programma normale o in quello sportivo vengono azionate le leve
⇒
pag. 184, fig. 146 , si cambia momentaneamente alla modalità
“ T ipt ro nic “. Se si vuole usci re d i n uovo da lla m od ali tà “T ip tr oni c“, p re m er e la
leva destra verso il volante per circa un secondo. Anche non azionando
le leve per un certo periodo di tempo si uscirà dalla modalità “Tiptronic“
Avvertenza
•I comandi del cambio sul volante si possono utilizzare in qualunque posi-
zione della leva selettrice con il veicolo in marcia.Dispositivo kick-down
Il dispositivo kick down serve ad ottimizzare le prestazioni del
veicolo in fase di accelerazione.Quando si preme a fondo il pedale dell’acceleratore, il cambio automatico
inserisce un rapporto inferiore in funzione della velocità e del regime del
motore, sfruttando in questo modo la massima accelerazione del veicolo.
Quando si preme a fondo l’acceleratore, il passaggio al rapporto successivo
avviene solo una volta che il numero di giri raggiunge la soglia massima
prevista.
ATTENZIONE!
Tenere presente che se si accelera su fondo ghiacciato o scivoloso si può
perdere il controllo del veicolo con il rischio di subire gravi lesioni.•Si raccomanda perciò particolare attenzione se si utilizza il kick down,
specialmente quando si percorrono tratti di strada scivolosi. Quando si
accelera di colpo, le ruote motrici possono pattinare rischiando di far sban-
dare il veicolo.
A+
A-
A+A-
+ OFF
Freetrack_IT.book Seite 185 Dienstag, 22. September 2009 5:38 17

Guida

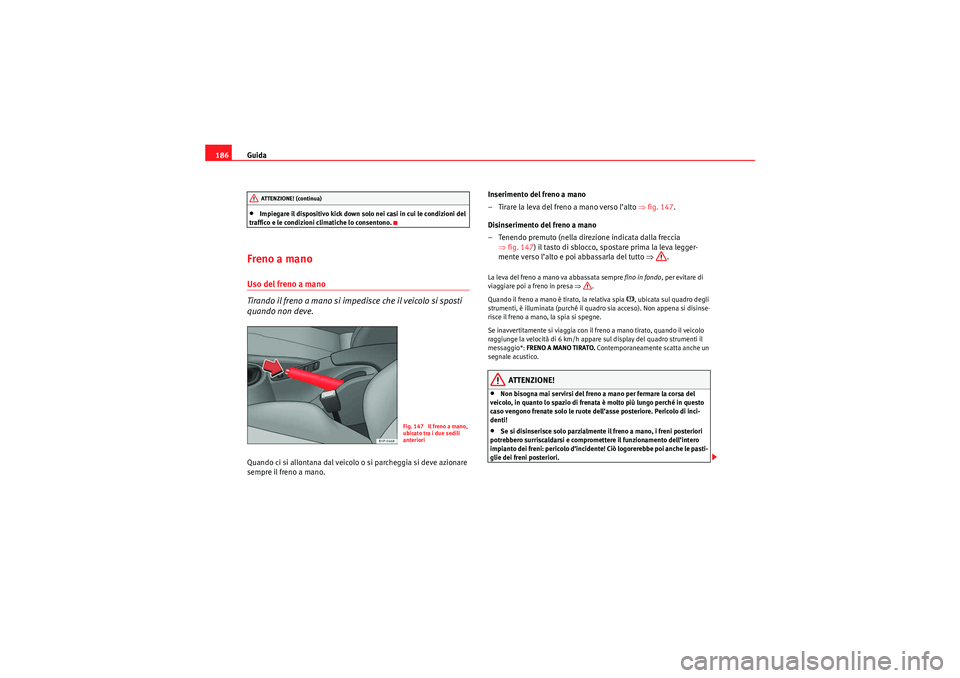

186•Impiegare il dispositivo kick down solo nei casi in cui le condizioni del
traffico e le condizioni climatiche lo consentono.
Freno a manoUso del freno a mano
Tirando il freno a mano si impedisce che il veicolo si sposti
quando non deve.Quando ci si allontana dal veicolo o si parcheggia si deve azionare
sempre il freno a mano. Inserimento del freno a mano
– Tirare la leva del freno a mano verso l’alto
⇒fig. 147 .
Disinserimento del freno a mano
– Tenendo premuto (nella direzione indicata dalla freccia ⇒fig. 147 ) il tasto di sblocco, spostare prima la leva legger-
mente verso l’alto e poi abbassarla del tutto ⇒.
La leva del freno a mano va abbassata sempre fino in fondo, per evitare di
viaggiare poi a freno in presa ⇒.
Quando il freno a mano è tirato, la relativa spia
, ubicata sul quadro degli
strumenti, è illuminata (purché il quadro sia acceso). Non appena si disinse-
risce il freno a mano, la spia si spegne.
Se inavvertitamente si viaggia con il freno a mano tirato, quando il veicolo
raggiunge la velocità di 6 km/h appare sul display del quadro strumenti il
messaggio*: FRENO A MANO TIRATO. Contemporaneamente scatta anche un
segnale acustico.
ATTENZIONE!
•Non bisogna mai servirsi del freno a mano per fermare la corsa del
veicolo, in quanto lo spazio di frenata è molto più lungo perché in questo
caso vengono frenate solo le ruote dell’asse posteriore. Pericolo di inci-
denti!•Se si disinserisce solo parzialmente il freno a mano, i freni posteriori
potrebbero surriscaldarsi e compromettere il funzionamento dell’intero
impianto dei freni: pericolo d’incidente! Ciò logorerebbe poi anche le pasti-
glie dei freni posteriori.
ATTENZIONE! (continua)
Fig. 147 Il freno a mano,
ubicato tra i due sedili
anteriori
Freetrack_IT.book Seite 186 Dienstag, 22. September 2009 5:38 17

Guida187
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Importante!

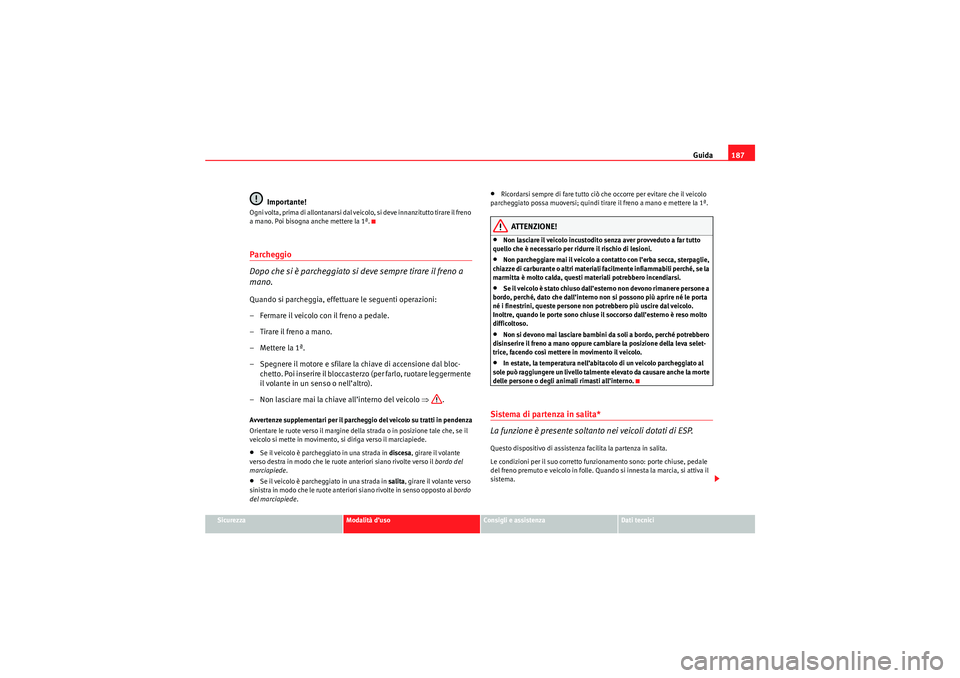

Ogni volta, prima di allontanarsi dal veicolo, si deve innanzitutto tirare il freno
a mano. Poi bisogna anche mettere la 1ª.Parcheggio
Dopo che si è parcheggiato si deve sempre tirare il freno a
mano.Quando si parcheggia, effettuare le seguenti operazioni:
– Fermare il veicolo con il freno a pedale.
– Tirare il freno a mano.
– Mettere la 1ª.
– Spegnere il motore e sfilare la chiave di accensione dal bloc-
chetto. Poi inserire il bloccasterzo (per farlo, ruotare leggermente
il volante in un senso o nell’altro).
– Non lasciare mai la chiave all’interno del veicolo ⇒.Avvertenze supplementari per il parcheggio del veicolo su tratti in pendenza
Orientare le ruote verso il margine della strada o in posizione tale che, se il
veicolo si mette in movimento, si diriga verso il marciapiede.•Se il veicolo è parcheggiato in una strada in discesa, girare il volante
verso destra in modo che le ruote anteriori siano rivolte verso il bordo del
marciapiede .•Se il veicolo è parcheggiato in una strada in salita, girare il volante verso
sinistra in modo che le ruote anteriori siano rivolte in senso opposto al bordo
del marciapiede.
•Ricordarsi sempre di fare tutto ciò che occorre per evitare che il veicolo
parcheggiato possa muoversi; quindi tirare il freno a mano e mettere la 1ª.ATTENZIONE!
•Non lasciare il veicolo incustodito senza aver provveduto a far tutto
quello che è necessario per ridurre il rischio di lesioni.•Non parcheggiare mai il veicolo a contatto con l’erba secca, sterpaglie,
chiazze di carburante o altri materiali facilmente infiammabili perché, se la
marmitta è molto calda, questi materiali potrebbero incendiarsi.•Se il veicolo è stato chiuso dall’esterno non devono rimanere persone a
bordo, perché, dato che dall’interno non si possono più aprire né le porta
né i finestrini, queste persone non potrebbero più uscire dal veicolo.
Inoltre, quando le porte sono chiuse il soccorso dall’esterno è reso molto
difficoltoso.•Non si devono mai lasciare bambini da soli a bordo, perché potrebbero
disinserire il freno a mano oppure cambiare la posizione della leva selet-
trice, facendo così mettere in movimento il veicolo.•In estate, la temperatura nell’abitacolo di un veicolo parcheggiato al
sole può raggiungere un livello talmente elevato da causare anche la morte
delle persone o degli animali rimasti all’interno.
Sistema di partenza in salita*
La funzione è presente soltanto nei veicoli dotati di ESP.Questo dispositivo di assistenza facilita la partenza in salita.
Le condizioni per il suo corretto funzionamento sono: porte chiuse, pedale
del freno premuto e veicolo in folle. Quando si innesta la marcia, si attiva il
sistema.
Freetrack_IT.book Seite 187 Dienstag, 22. September 2009 5:38 17

Guida

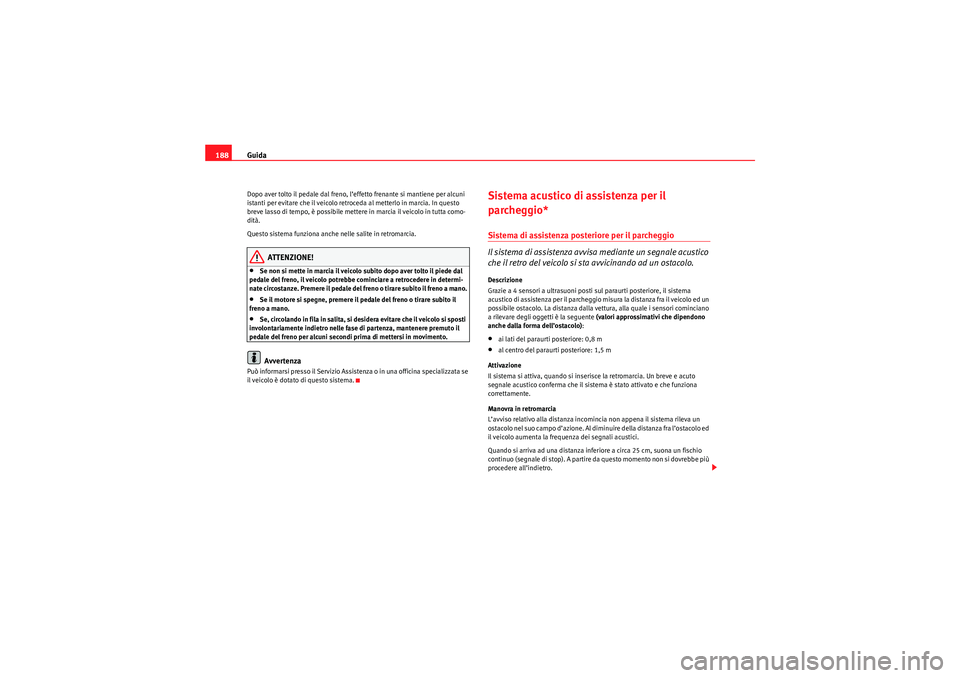

188Dopo aver tolto il pedale dal freno, l’effetto frenante si mantiene per alcuni
istanti per evitare che il veicolo retroceda al metterlo in marcia. In questo
breve lasso di tempo, è possibile mettere in marcia il veicolo in tutta como-
dità.
Questo sistema funziona anche nelle salite in retromarcia.
ATTENZIONE!
•Se non si mette in marcia il veicolo subito dopo aver tolto il piede dal
pedale del freno, il veicolo potrebbe cominciare a retrocedere in determi-
nate circostanze. Premere il pedale del freno o tirare subito il freno a mano.•Se il motore si spegne, premere il pedale del freno o tirare subito il
freno a mano.•Se, circolando in fila in salita, si desidera evitare che il veicolo si sposti
involontariamente indietro nelle fase di partenza, mantenere premuto il
pedale del freno per alcuni secondi prima di mettersi in movimento.Avvertenza
Può informarsi presso il Servizio Assistenza o in una officina specializzata se
il veicolo è dotato di questo sistema.
Sistema acustico di assistenza per il
parcheggio* Sistema di assistenza posteriore per il parcheggio
Il sistema di assistenza avvisa mediante un segnale acustico
che il retro del veicolo si sta avvicinando ad un ostacolo.Descrizione
Grazie a 4 sensori a ultrasuoni posti sul paraurti posteriore, il sistema
acustico di assistenza per il parcheggio misura la distanza fra il veicolo ed un
possibile ostacolo. La distanza dalla vettura, alla quale i sensori cominciano
a rilevare degli oggetti è la seguente (valori approssimativi che dipendono
anche dalla forma dell’ostacolo):•ai lati del paraurti posteriore: 0,8 m•al centro del paraurti posteriore: 1,5 m
Attivazione
Il sistema si attiva, quando si inserisce la retromarcia. Un breve e acuto
segnale acustico conferma che il sistema è stato attivato e che funziona
correttamente.
Manovra in retromarcia
L’avviso relativo alla distanza incomincia non appena il sistema rileva un
ostacolo nel suo campo d’azione. Al diminuire della distanza fra l’ostacolo ed
il veicolo aumenta la frequenza dei segnali acustici.
Quando si arriva ad una distanza inferiore a circa 25 cm, suona un fischio
co nti nuo ( se gna le d i stop ) . A pa r ti re da q uesto m o m e nto non si d ovr eb b e pi ù
procedere all’indietro.
Freetrack_IT.book Seite 188 Dienstag, 22. September 2009 5:38 17
