Seat Altea Freetrack 2011 Betriebsanleitung (in German)

Licht und Sicht129
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

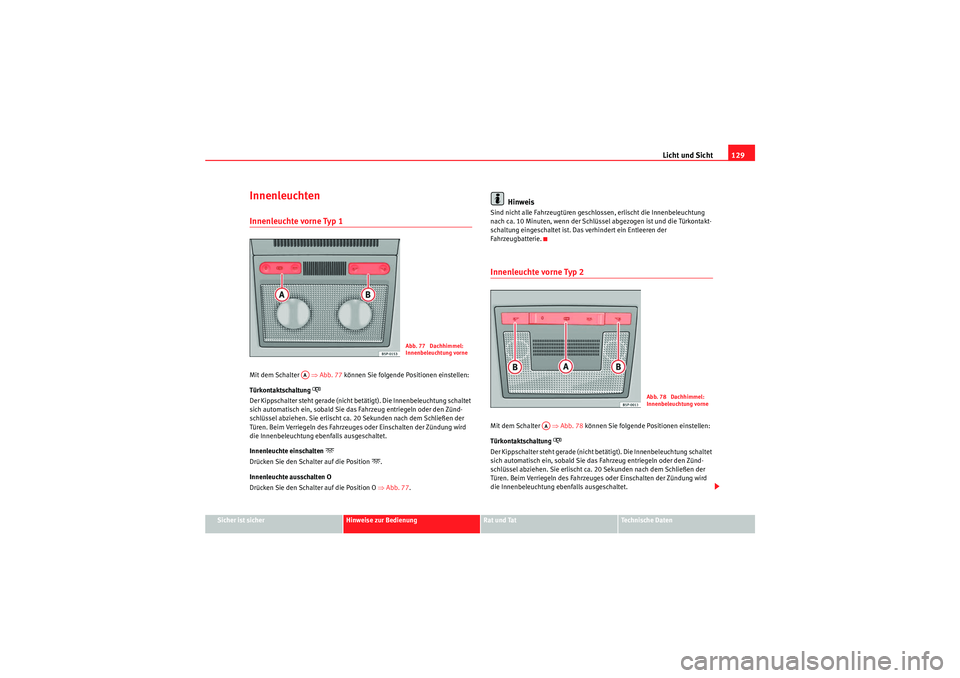

Innenleuchten Innenleuchte vorne Typ 1Mit dem Schalter ⇒Abb. 77 können Sie folgende Positionen einstellen:
Türkontaktschaltung
o
Der Kippschalter steht gerade (nicht betätigt). Die Innenbeleuchtung schaltet
sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zünd-
schlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der
Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird
die Innenbeleuchtung ebenfalls ausgeschaltet.
Innenleuchte einschalten

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒Abb. 77.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Innenleuchte vorne Typ 2Mit dem Schalter ⇒Abb. 78 können Sie folgende Positionen einstellen:
Türkontaktschaltung
o
Der Kippschalter steht gerade (nicht betätigt). Die Innenbeleuchtung schaltet
sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zünd-
schlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der
Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird
die Innenbeleuchtung ebenfalls ausgeschaltet.
Abb. 77 Dachhimmel:
Innenbeleuchtung vorne
AA
Abb. 78 Dachhimmel:
Innenbeleuchtung vorne
AA
alteaFR aleman.book Seite 129 Donnerstag, 9. September 2010 12:16 12

Licht und Sicht

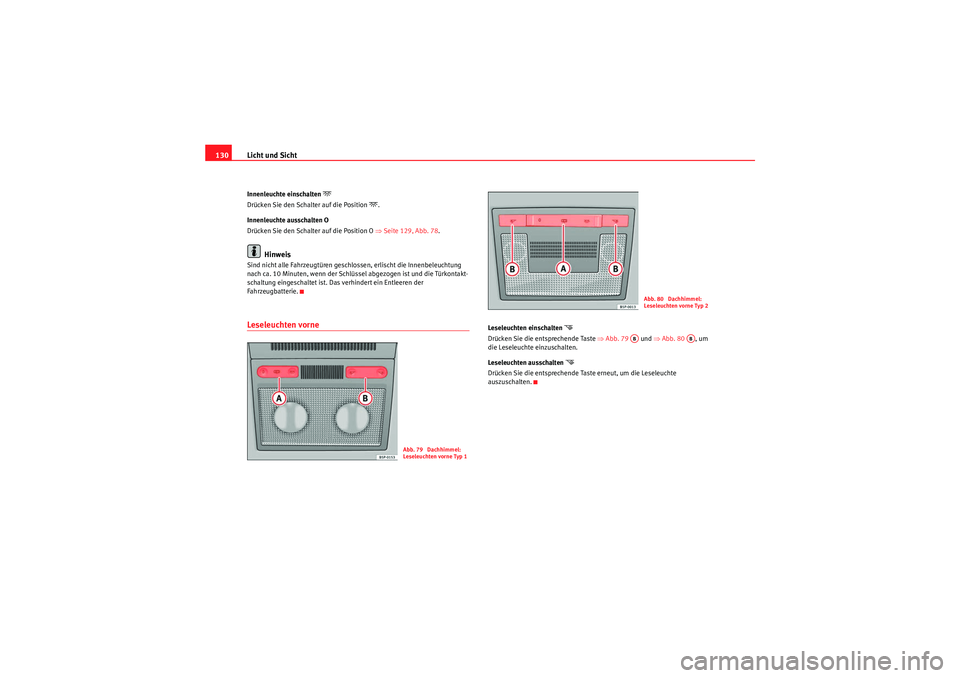

130Innenleuchte einschalten

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒Seite 129, Abb. 78.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchten vorne
Leseleuchten einschalten

Drücken Sie die entsprechende Taste ⇒Abb. 79 und ⇒Abb. 80 , um
die Leseleuchte einzuschalten.
Leseleuchten ausschalten

Drücken Sie die entsprechende Taste erneut, um die Leseleuchte
auszuschalten.
Abb. 79 Dachhimmel:
Leseleuchten vorne Typ 1
Abb. 80 Dachhimmel:
Leseleuchten vorne Typ 2
AB
AB
alteaFR aleman.book Seite 130 Donnerstag, 9. September 2010 12:16 12

Licht und Sicht131
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

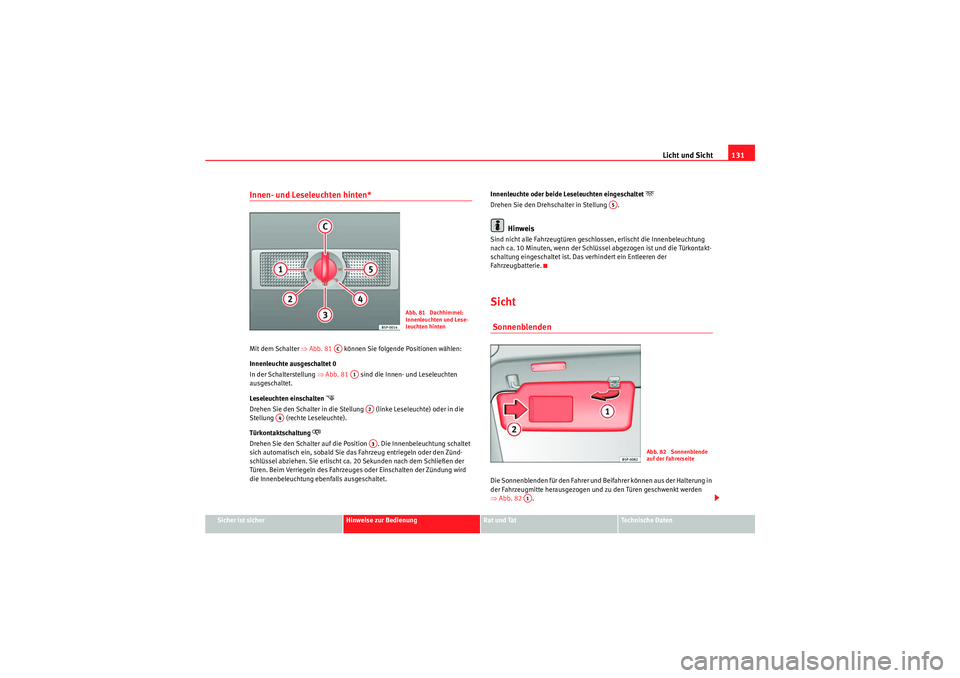

Innen- und Leseleuchten hinten* Mit dem Schalter ⇒Abb. 81 können Sie folgende Positionen wählen:
Innenleuchte ausgeschaltet 0
In der Schalterstellung ⇒ Abb. 81 sind die Innen- und Leseleuchten
ausgeschaltet.
Leseleuchten einschalten

Drehen Sie den Schalter in die Stellung (linke Leseleuchte) oder in die
Stellung (rechte Leseleuchte).
Türkontaktschaltung
o
Drehen Sie den Schalter auf die Position . Die Innenbeleuchtung schaltet
sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zünd-
schlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der
Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird
die Innenbeleuchtung ebenfalls ausgeschaltet. Innenleuchte oder beide Leseleuchten eingeschaltet

Drehen Sie den Drehschalter in Stellung .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Sicht SonnenblendenDie Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒
Abb. 82 .
Abb. 81 Dachhimmel:
Innenleuchten und Lese-
leuchten hinten
AC
A1
A2
A4
A3
A5
Abb. 82 Sonnenblende
auf der Fahrerseite
A1
alteaFR aleman.book Seite 131 Donnerstag, 9. September 2010 12:16 12

Licht und Sicht

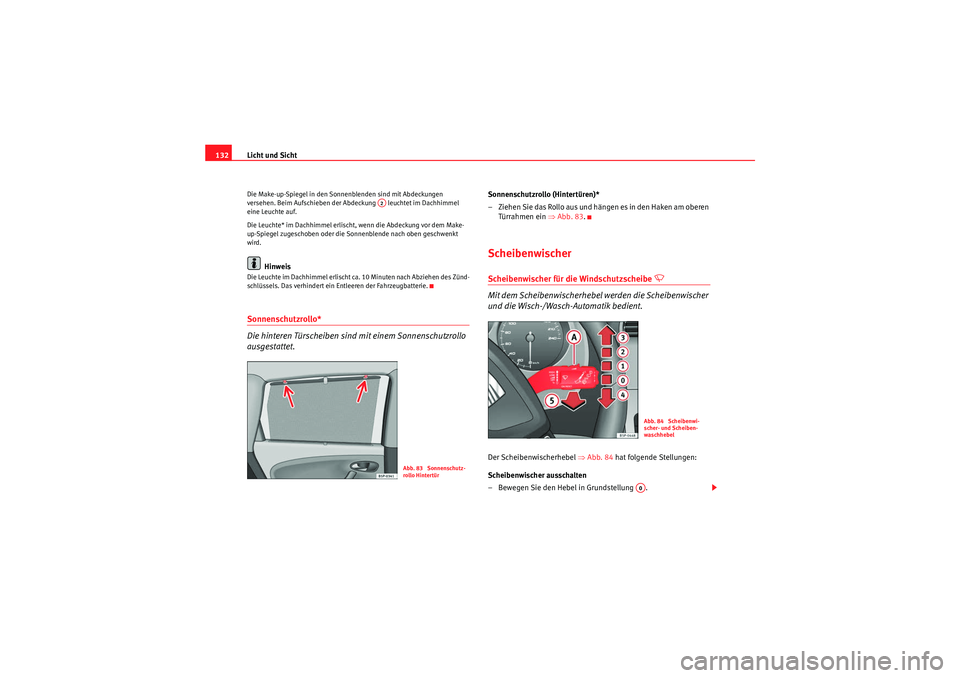

132Die Make-up-Spiegel in den Sonnenblenden sind mit Abdeckungen
versehen. Beim Aufschieben der Abdeckung leuchtet im Dachhimmel
eine Leuchte auf.
Die Leuchte* im Dachhimmel erlischt, wenn die Abdeckung vor dem Make-
up-Spiegel zugeschoben oder die Sonnenblende nach oben geschwenkt
wird.
Hinweis
Die Leuchte im Dachhimmel erlischt ca. 10 Minuten nach Abziehen des Zünd-
schlüssels. Das verhindert ein Entleeren der Fahrzeugbatterie.Sonnenschutzrollo*
Die hinteren Türscheiben sind mit einem Sonnenschutzrollo
ausgestattet.
Sonnenschutzrollo (Hintertüren)*
– Ziehen Sie das Rollo aus und hängen es in den Haken am oberen
Türrahmen ein ⇒ Abb. 83.Scheibenwischer Scheibenwischer für die Windschutzscheibe
U
Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒Abb. 84 hat folgende Stellungen:
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
A2
Abb. 83 Sonnenschutz-
rollo Hintertür
Abb. 84 Scheibenwi-
scher- und Scheiben-
waschhebelA0
alteaFR aleman.book Seite 132 Donnerstag, 9. September 2010 12:16 12

Licht und Sicht133
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

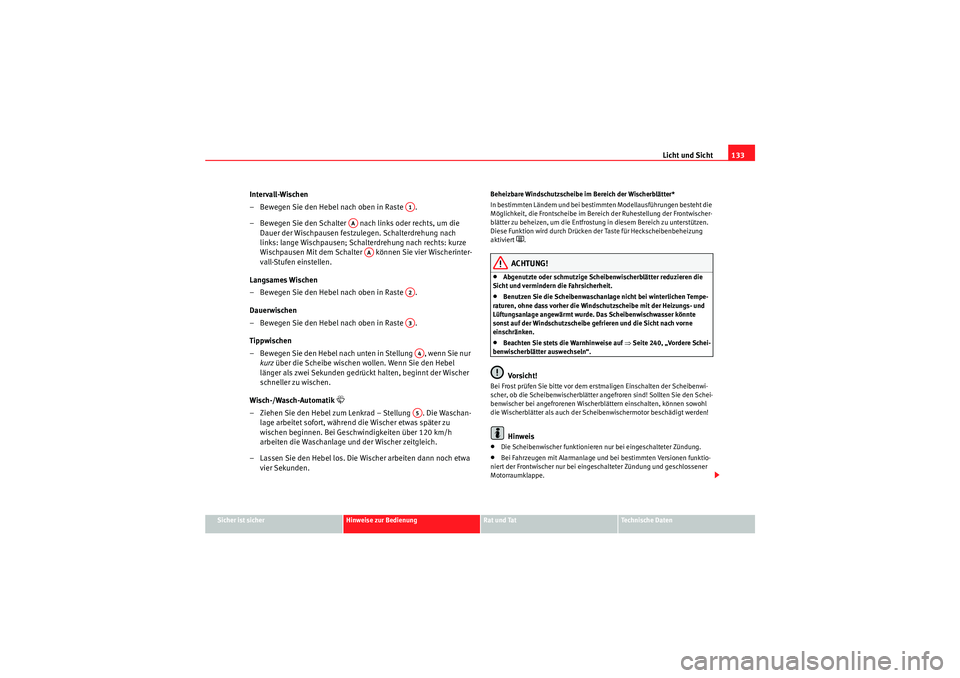

Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste .
– Bewegen Sie den Schalter nach links oder rechts, um die
Dauer der Wischpausen festzulegen. Schalterdrehung nach
links: lange Wischpausen; Schalterdrehung nach rechts: kurze
Wischpausen Mit dem Schalter können Sie vier Wischerinter-
vall-Stufen einstellen.
Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste .
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste .
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung , wenn Sie nur kurz über die Scheibe wischen wollen. Wenn Sie den Hebel
länger als zwei Sekunden gedrückt halten, beginnt der Wischer
schneller zu wischen.
Wisch-/Wasch-Automatik
W
– Ziehen Sie den Hebel zum Lenkrad – Stellung . Die Waschan- lage arbeitet sofort, während die Wischer etwas später zu
wischen beginnen. Bei Geschwindigkeiten über 120 km/h
arbeiten die Waschanlage und der Wischer zeitgleich.
– Lassen Sie den Hebel los. Die Wischer arbeiten dann noch etwa vier Sekunden.
Beheizbare Windschutzscheibe im Bereich der Wischerblätter*
In bestimmten Ländern und bei bestimmten Modellausführungen besteht die
Möglichkeit, die Frontscheibe im Bereich der Ruhestellung der Frontwischer-
blätter zu beheizen, um die Entfrostung in diesem Bereich zu unterstützen.
Diese Funktion wird durch Drücken der Taste für Heckscheibenbeheizung
aktiviert
=.
ACHTUNG!
•Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.•Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Lüftungsanlage angewärmt wurde. Das Scheibenwischwasser könnte
sonst auf der Windschutzscheibe gefrieren und die Sicht nach vorne
einschränken.•Beachten Sie stets die Warnhinweise auf ⇒Seite 240, „Vordere Schei-
benwischerblätter auswechseln“.Vo rsi ch t!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter angefroren sind! Sollten Sie den Schei-
benwischer bei angefrorenen Wischerblättern einschalten, können sowohl
die Wischerblätter als auch der Scheibenwischermotor beschädigt werden!
Hinweis
•Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung.•Bei Fahrzeugen mit Alarmanlage und bei bestimmten Versionen funktio-
niert der Frontwischer nur bei eingeschalteter Zündung und geschlossener
Motorraumklappe.
A1
AA
AA
A2A3A4A5
alteaFR aleman.book Seite 133 Donnerstag, 9. September 2010 12:16 12

Licht und Sicht

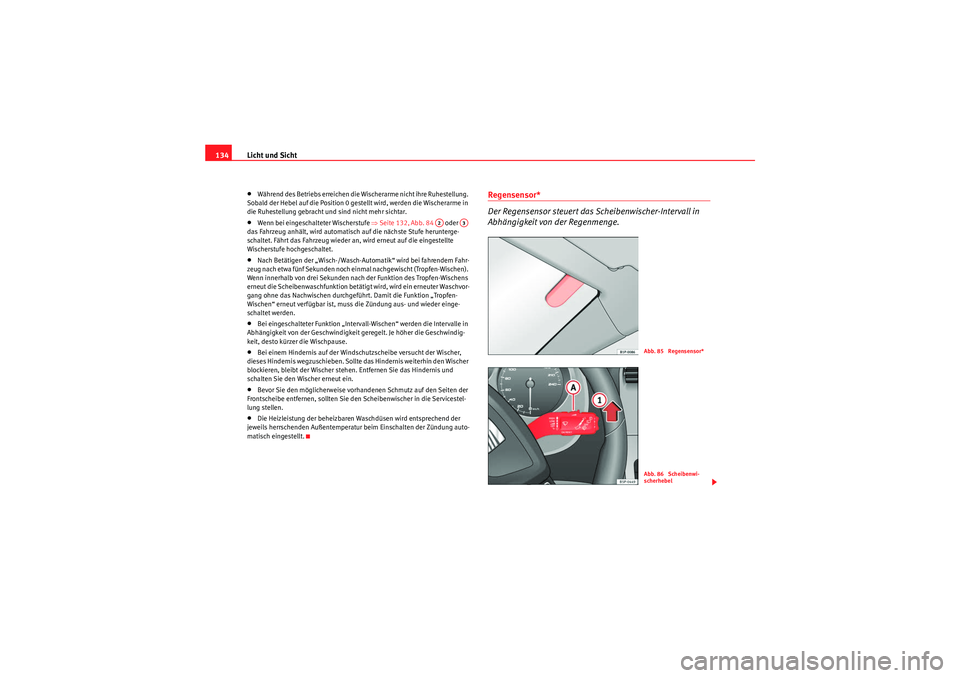

134•Während des Betriebs erreichen die Wischerarme nicht ihre Ruhestellung.
Sobald der Hebel auf die Position 0 gestellt wird, werden die Wischerarme in
die Ruhestellung gebracht und sind nicht mehr sichtar.•Wenn bei eingeschalteter Wischerstufe ⇒Seite 132, Abb. 84 oder
das Fahrzeug anhält, wird automatisch auf die nächste Stufe herunterge-
schaltet. Fährt das Fahrzeug wieder an, wird erneut auf die eingestellte
Wischerstufe hochgeschaltet.•Nach Betätigen der „Wisch-/Wasch-Automatik“ wird bei fahrendem Fahr-
zeug nach etwa fünf Sekunden noch einmal nachgewischt (Tropfen-Wischen).
Wenn innerhalb von drei Sekunden nach der Funktion des Tropfen-Wischens
erneut die Scheibenwaschfunktion betätigt wird, wird ein erneuter Waschvor-
gang ohne das Nachwischen durchgeführt. Damit die Funktion „Tropfen-
Wischen“ erneut verfügbar ist, muss die Zündung aus- und wieder einge-
schaltet werden.•Bei eingeschalteter Funktion „Intervall-Wischen“ werden die Intervalle in
Abhängigkeit von der Geschwindigkeit geregelt. Je höher die Geschwindig-
keit, desto kürzer die Wischpause.•Bei einem Hindernis auf der Windschutzscheibe versucht der Wischer,
dieses Hindernis wegzuschieben. Sollt e das Hindernis weiterhin den Wischer
blockieren, bleibt der Wischer stehen. Entfernen Sie das Hindernis und
schalten Sie den Wischer erneut ein.•Bevor Sie den möglicherweise vorhandenen Schmutz auf den Seiten der
Frontscheibe entfernen, sollten Sie den Scheibenwischer in die Servicestel-
lung stellen.•Die Heizleistung der beheizbaren Waschdüsen wird entsprechend der
jeweils herrschenden Außentemperatur beim Einschalten der Zündung auto-
matisch eingestellt.
Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der Regenmenge.
A2
A3
Abb. 85 Regensensor*Abb. 86 Scheibenwi-
scherhebel
alteaFR aleman.book Seite 134 Donnerstag, 9. September 2010 12:16 12

Licht und Sicht135
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

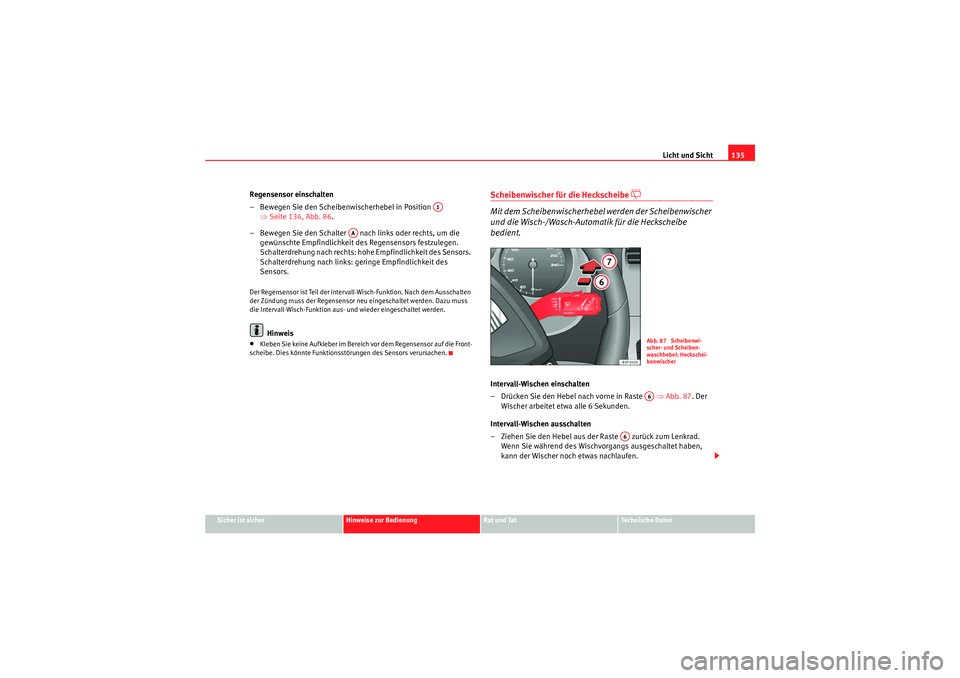

Regensensor einschalten
– Bewegen Sie den Scheibenwischerhebel in Position
⇒Seite 134, Abb. 86 .
– Bewegen Sie den Schalter nach links oder rechts, um die gewünschte Empfindlichkeit des Regensensors festzulegen.
Schalterdrehung nach rechts: hohe Empfindlichkeit des Sensors.
Schalterdrehung nach links: geringe Empfindlichkeit des
Sensors.Der Regensensor ist Teil der Intervall-Wisch-Funktion. Nach dem Ausschalten
der Zündung muss der Regensensor neu eingeschaltet werden. Dazu muss
die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
Hinweis
•Kleben Sie keine Aufkleber im Bereich vor dem Regensensor auf die Front-
scheibe. Dies könnte Funktionsstörungen des Sensors verursachen.
Scheibenwischer für die Heckscheibe
]
Mit dem Scheibenwischerhebel werden der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 87 . Der
Wischer arbeitet etwa alle 6 Sekunden.
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad. Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen.
A1
AA
Abb. 87 Scheibenwi-
scher- und Scheiben-
waschhebel: Heckschei-
benwischerA6
A6
alteaFR aleman.book Seite 135 Donnerstag, 9. September 2010 12:16 12

Licht und Sicht
136

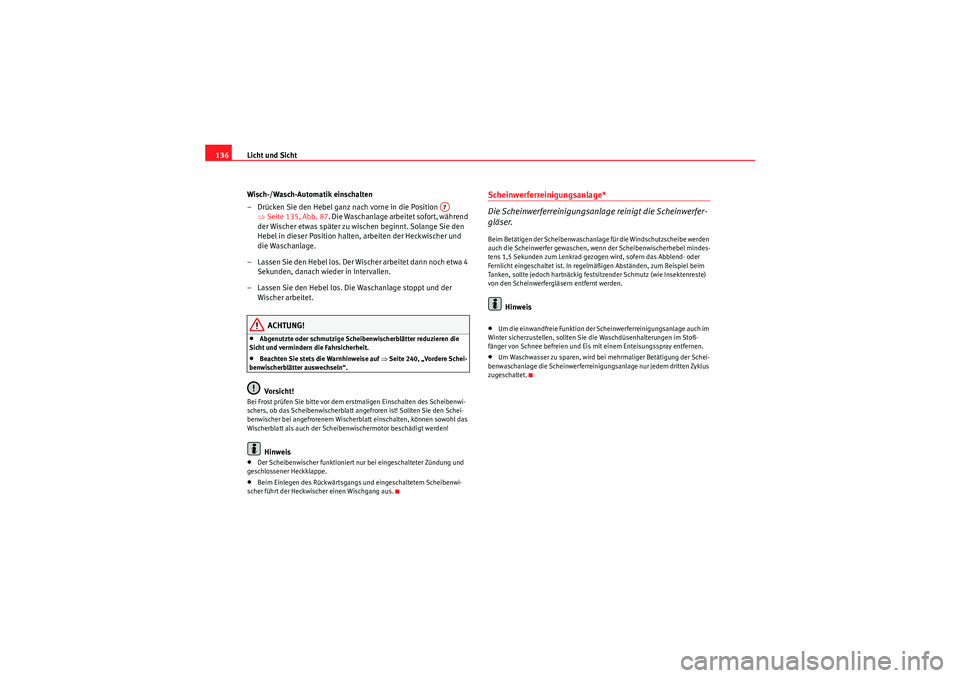

Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position ⇒Seite 135, Abb. 87 . Die Waschanlage arbeitet sofort, während
der Wischer etwas später zu wischen beginnt. Solange Sie den
Hebel in dieser Position halten, arbeiten der Heckwischer und
die Waschanlage.
– Lassen Sie den Hebel los. Der Wischer arbeitet dann noch etwa 4 Sekunden, danach wieder in Intervallen.
– Lassen Sie den Hebel los. Die Waschanlage stoppt und der Wischer arbeitet.
ACHTUNG!
•Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.•Beachten Sie stets die Warnhinweise auf ⇒Seite 240, „Vordere Schei-
benwischerblätter auswechseln“.Vo rsi ch t!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt angefroren ist! Sollten Sie den Schei-
benwischer bei angefrorenem Wischerblatt einschalten, können sowohl das
Wischerblatt als auch der Scheibenwischermotor beschädigt werden!
Hinweis
•Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung und
geschlossener Heckklappe.•Beim Einlegen des Rückwärtsgangs und eingeschaltetem Scheibenwi-
scher führt der Heckwischer einen Wischgang aus.
Scheinwerferreinigungsanlage*
Die Scheinwerferreinigungsanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlage für die Windschutzscheibe werden
auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel mindes-
tens 1,5 Sekunden zum Lenkrad gezogen wird, sofern das Abblend- oder
Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim
Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste)
von den Scheinwerfergläsern entfernt werden.
Hinweis
•Um die einwandfreie Funktion der Scheinwerferreinigungsanlage auch im
Winter sicherzustellen, sollten Sie die Waschdüsenhalterungen im Stoß-
fänger von Schnee befreien und Eis mit einem Enteisungsspray entfernen.•Um Waschwasser zu sparen, wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferreinigungsanlage nur jedem dritten Zyklus
zugeschaltet.
A7
alteaFR aleman.book Seite 136 Donnerstag, 9. September 2010 12:16 12

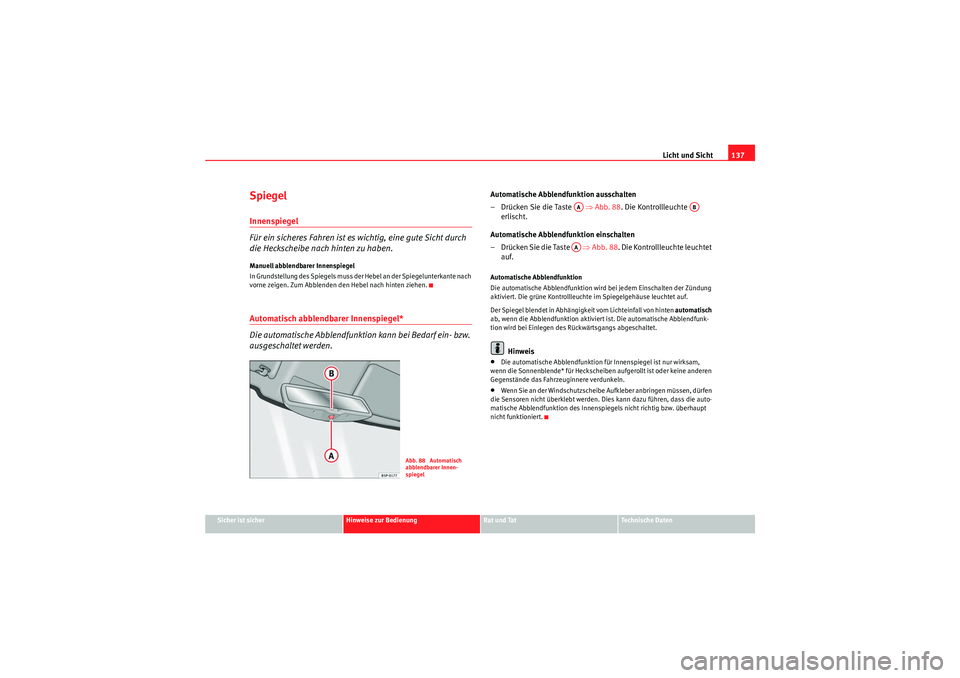

Licht und Sicht137
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
SpiegelInnenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss der Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.
Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Abb. 88 . Die Kontrollleuchte
erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒Abb. 88. Die Kontrollleuchte leuchtet
auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse leuchtet auf.
Der Spiegel blendet in Abhängigkeit vom Lichteinfall von hinten automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheiben aufgerollt ist oder keine anderen
Gegenstände das Fahrzeuginnere verdunkeln.•Wenn Sie an der Windschutzscheibe Aufkleber anbringen müssen, dürfen
die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die auto-
matische Abblendfunktion des Innenspiegels nicht richtig bzw. überhaupt
nicht funktioniert.
Abb. 88 Automatisch
abblendbarer Innen-
spiegel
AA
AB
AA
alteaFR aleman.book Seite 137 Donnerstag, 9. September 2010 12:16 12

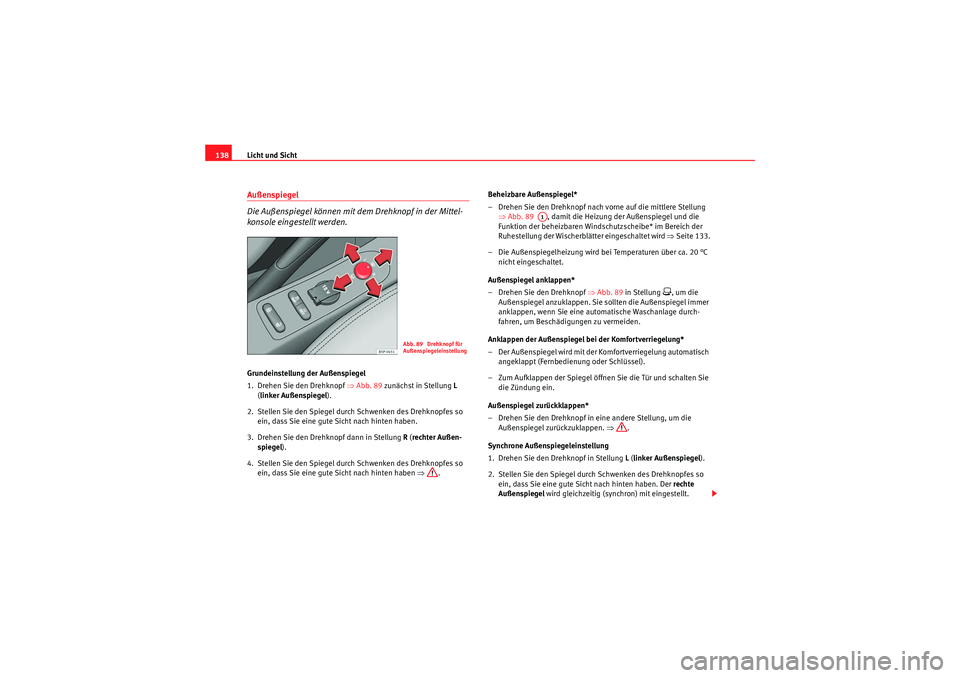

Licht und Sicht
138Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒Abb. 89 zunächst in Stellung L
( linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf dann in Stellung R (rechter Außen-
spiegel ).
4. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒. Beheizbare Außenspiegel*
– Drehen Sie den Drehknopf nach vorne auf die mittlere Stellung
⇒Abb. 89 , damit die Heizung der Außenspiegel und die
Funktion der beheizbaren Windschutzscheibe* im Bereich der
Ruhestellung der Wischerb lätter eingeschaltet wird ⇒Seite 133.
– Die Außenspiegelheizung wird bei Temperaturen über ca. 20 °C nicht eingeschaltet.
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒Abb. 89 in Stellung
, um die
Außenspiegel anzuklappen. Sie sollten die Außenspiegel immer
anklappen, wenn Sie eine automatische Waschanlage durch-
fahren, um Beschädigungen zu vermeiden.
Anklappen der Außenspiegel bei der Komfortverriegelung*
– Der Außenspiegel wird mit der Komfortverriegelung automatisch angeklappt (Fernbedienung oder Schlüssel).
– Zum Aufklappen der Spiegel öffnen Sie die Tür und schalten Sie die Zündung ein.
Außenspiegel zurückklappen*
– Drehen Sie den Drehknopf in eine andere Stellung, um die Außenspiegel zurückzuklappen. ⇒.
Synchrone Außenspiegeleinstellung
1. Drehen Sie den Drehknopf in Stellung L ( linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt.
Abb. 89 Drehknopf für
Außenspiegeleinstellung
A1
alteaFR aleman.book Seite 138 Donnerstag, 9. September 2010 12:16 12
