Seat Altea Freetrack 2011 Betriebsanleitung (in German)

Sitzen und Verstauen159
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

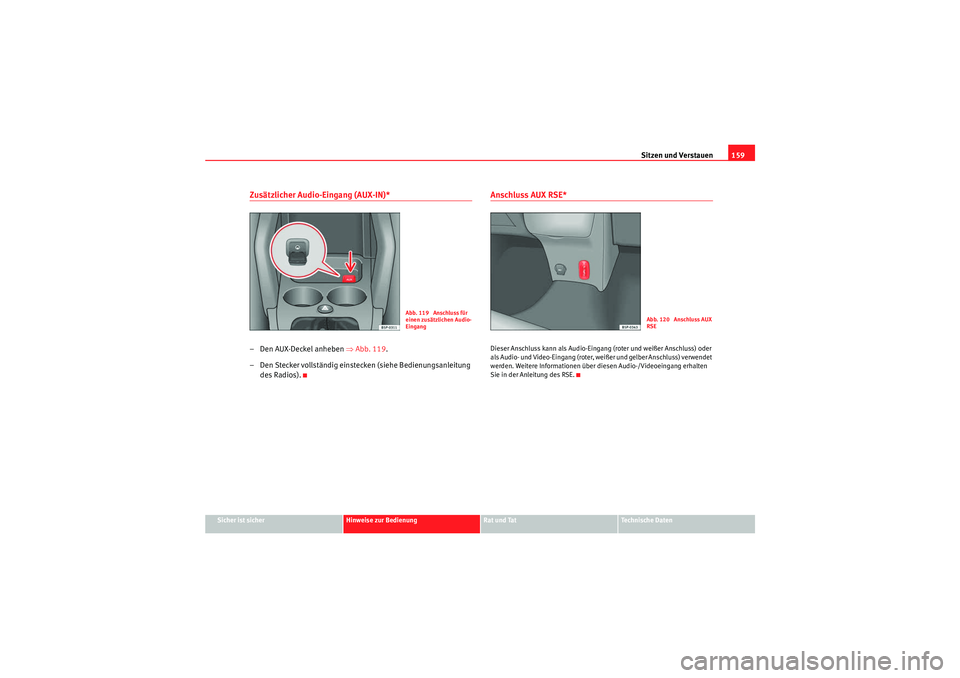

Zusätzlicher Audio-Eingang (AUX-IN)*– Den AUX-Deckel anheben ⇒Abb. 119 .
– Den Stecker vollständig einstecken (siehe Bedienungsanleitung des Radios).
Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwendet
werden. Weitere Informationen über diesen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Abb. 119 Anschluss für
einen zusätzlichen Audio-
Eingang
Abb. 120 Anschluss AUX
RSE
alteaFR aleman.book Seite 159 Donnerstag, 9. September 2010 12:16 12

Sitzen und Verstauen

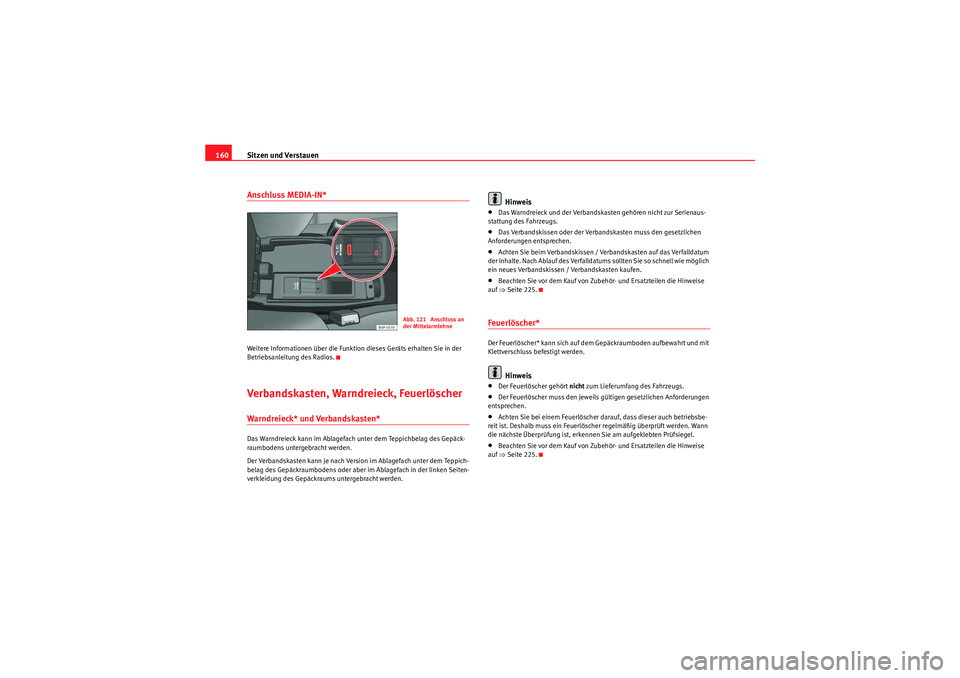

160Anschluss MEDIA-IN*Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.Verbandskasten, Warndreieck, FeuerlöscherWarndreieck* und Verbandskasten*Das Warndreieck kann im Ablagefach unter dem Teppichbelag des Gepäck-
raumbodens untergebracht werden.
Der Verbandskasten kann je nach Version im Ablagefach unter dem Teppich-
belag des Gepäckraumbodens oder aber im Ablagefach in der linken Seiten-
verkleidung des Gepäckraums untergebracht werden.
Hinweis
•Das Warndreieck und der Verbandskasten gehören nicht zur Serienaus-
stattung des Fahrzeugs.•Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.•Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.•Beachten Sie vor dem Kauf von Zubehör- und Ersatzteilen die Hinweise
auf ⇒Seite 225.Feuerlöscher*Der Feuerlöscher* kann sich auf dem Gepäckraumboden aufbewahrt und mit
Klettverschluss befestigt werden.
Hinweis
•Der Feuerlöscher gehört nicht zum Lieferumfang des Fahrzeugs.•Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.•Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.•Beachten Sie vor dem Kauf von Zubehör- und Ersatzteilen die Hinweise
auf ⇒Seite 225.
Abb. 121 Anschluss an
der Mittelarmlehne
alteaFR aleman.book Seite 160 Donnerstag, 9. September 2010 12:16 12

Sitzen und Verstauen161
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

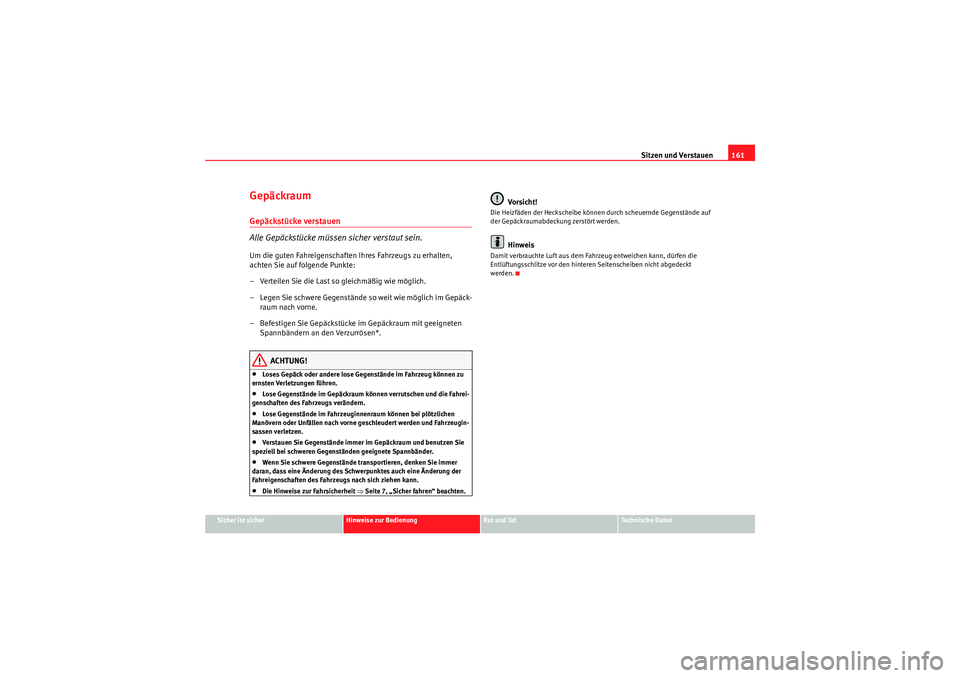

GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen*.
ACHTUNG!
•Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.•Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.•Lose Gegenstände im Fahrzeugi nnenraum können bei plötzlichen
Manövern oder Unfällen nach vorne geschleudert werden und Fahrzeugin-
sassen verletzen.•Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.•Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.•Die Hinweise zur Fahrsicherheit ⇒Seite 7, „Sicher fahren“ beachten.
Vo rsi ch t!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
alteaFR aleman.book Seite 161 Donnerstag, 9. September 2010 12:16 12

Sitzen und Verstauen

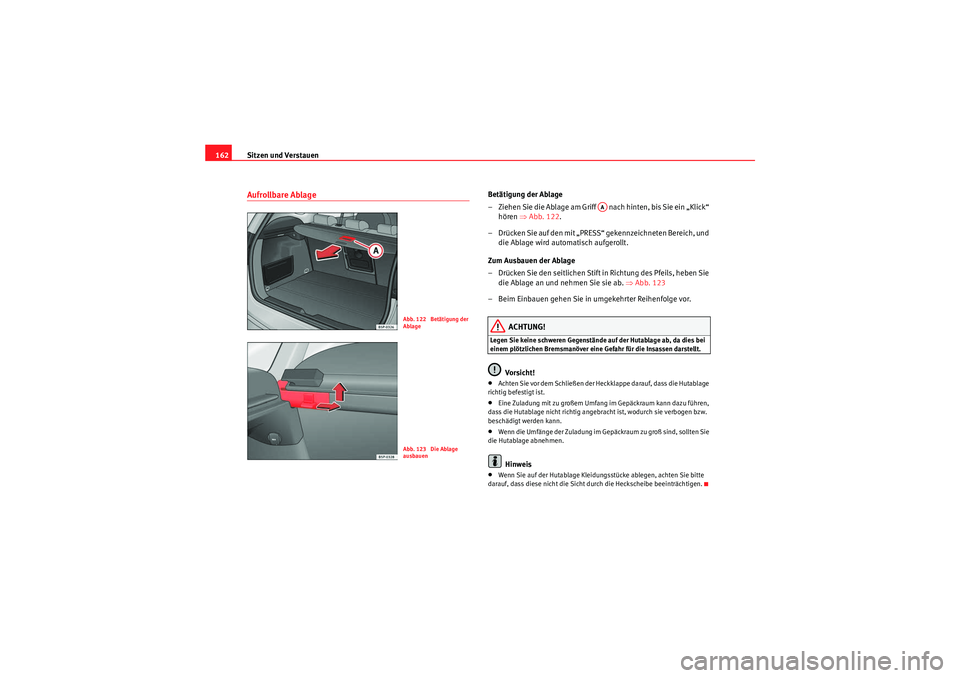

162Aufrollbare Ablage
Betätigung der Ablage
– Ziehen Sie die Ablage am Griff nach hinten, bis Sie ein „Klick“
hören ⇒Abb. 122 .
– Drücken Sie auf den mit „PRESS“ gekennzeichneten Bereich, und die Ablage wird automatisch aufgerollt.
Zum Ausbauen der Ablage
– Drücken Sie den seitlichen Stift in Richtung des Pfeils, heben Sie die Ablage an und nehmen Sie sie ab. ⇒Abb. 123
– Beim Einbauen gehen Sie in umgekehrter Reihenfolge vor.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Vo rsi ch t!
•Achten Sie vor dem Schließen der Heckklappe darauf, dass die Hutablage
richtig befestigt ist.•Eine Zuladung mit zu großem Umfang im Gepäckraum kann dazu führen,
dass die Hutablage nicht richtig angebracht ist, wodurch sie verbogen bzw.
beschädigt werden kann.•Wenn die Umfänge der Zuladung im Gepäckraum zu groß sind, sollten Sie
die Hutablage abnehmen.Hinweis
•Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Abb. 122 Betätigung der
AblageAbb. 123 Die Ablage
ausbauen
AA
alteaFR aleman.book Seite 162 Donnerstag, 9. September 2010 12:16 12

Sitzen und Verstauen163
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

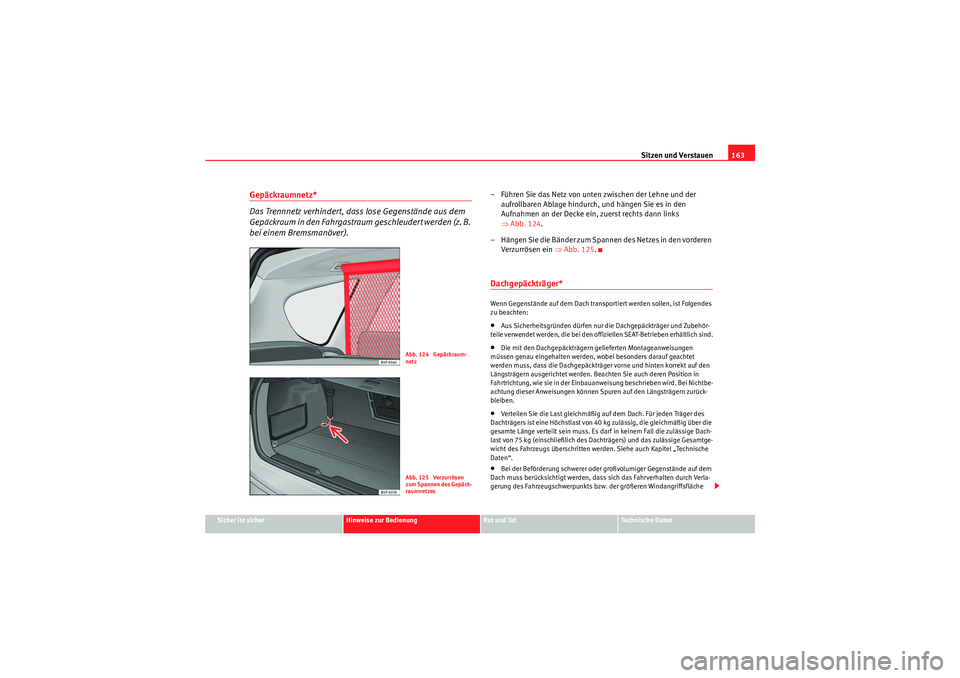

Gepäckraumnetz*
Das Trennnetz verhindert, dass lose Gegenstände aus dem
Gepäckraum in den Fahrgastraum geschleudert werden (z. B.
bei einem Bremsmanöver).
– Führen Sie das Netz von unten zwischen der Lehne und der
aufrollbaren Ablage hindurch, und hängen Sie es in den
Aufnahmen an der Decke ein, zuerst rechts dann links
⇒Abb. 124 .
– Hängen Sie die Bänder zum Spannen des Netzes in den vorderen Verzurrösen ein ⇒Abb. 125 .Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist Folgendes
zu beachten:•Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.•Die mit den Dachgepäckträgern gelieferten Montageanweisungen
müssen genau eingehalten werden, wobei besonders darauf geachtet
werden muss, dass die Dachgepäckträger vorne und hinten korrekt auf den
Längsträgern ausgerichtet werden. Beachten Sie auch deren Position in
Fahrtrichtung, wie sie in der Einbauan weisung beschrieben wird. Bei Nichtbe-
achtung dieser Anweisungen können Spuren auf den Längsträgern zurück-
bleiben.•Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch Kapitel „Technische
Daten“.•Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
Abb. 124 Gepäckraum-
netzAbb. 125 Verzurrösen
zum Spannen des Gepäck-
raumnetzes
alteaFR aleman.book Seite 163 Donnerstag, 9. September 2010 12:16 12

Sitzen und Verstauen

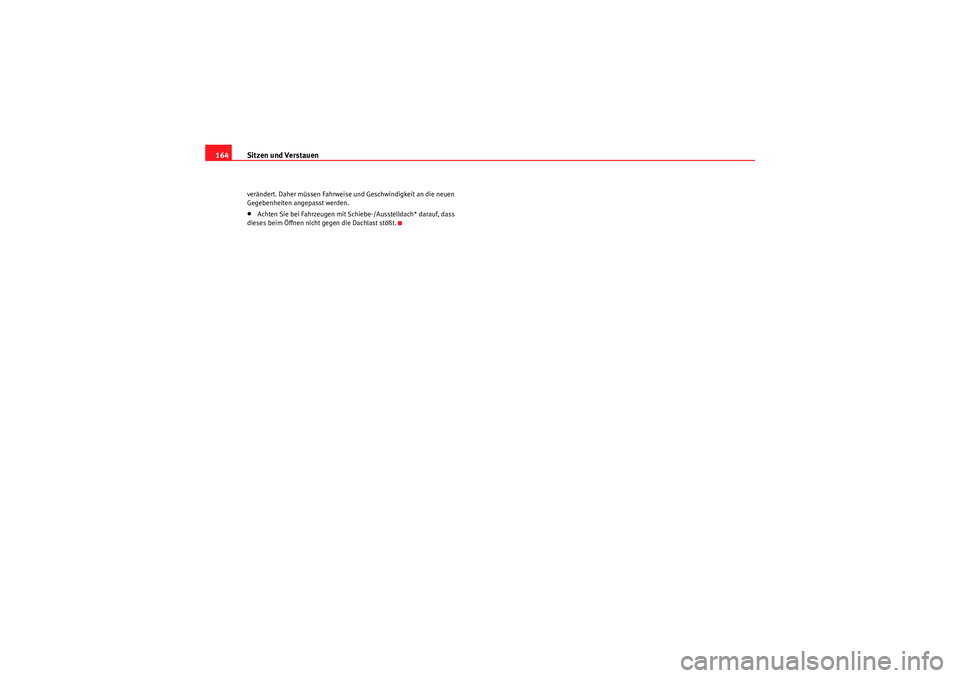

164verändert. Daher müssen Fahrweise und Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.•Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
alteaFR aleman.book Seite 164 Donnerstag, 9. September 2010 12:16 12

Klima165
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

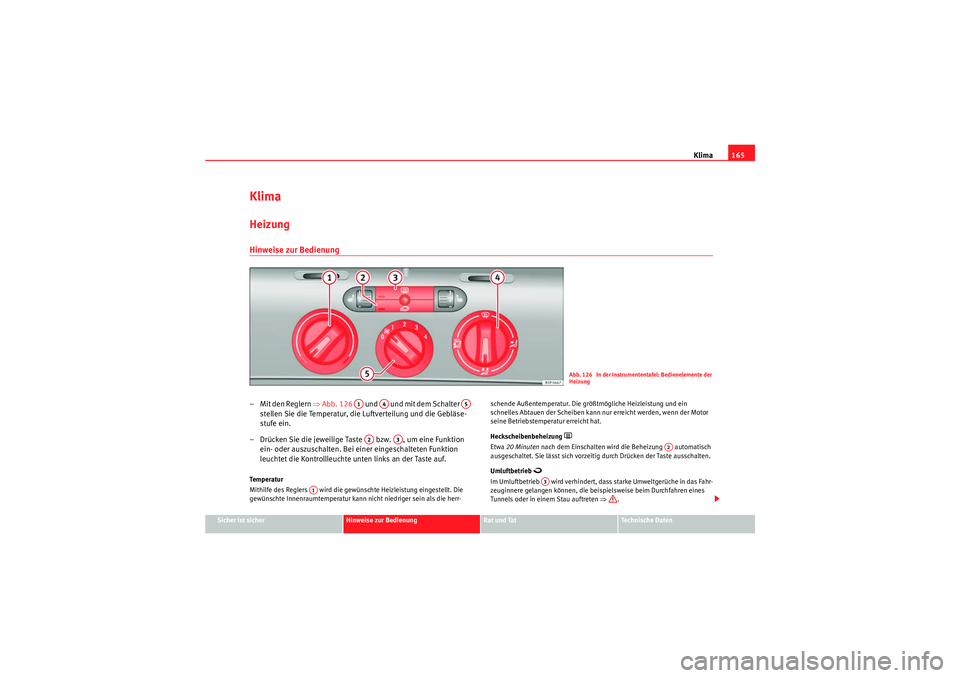

KlimaHeizung Hinweise zur Bedienung– Mit den Reglern ⇒Abb. 126 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste bzw. , um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet die Kontrollleuchte unten links an der Taste auf.Te m p e r a t u r
Mithilfe des Reglers wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die herr- schende Außentemperatur. Die größtmögliche Heizleistung und ein
schnelles Abtauen der Scheiben kann nur erreicht werden, wenn der Motor
seine Betriebstemperatur erreicht hat.
Heckscheibenbeheizung
=
Etwa
20 Minuten nach dem Einschalten wird die Beheizung automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten.
Umluftbetrieb

Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten ⇒.
Abb. 126 In der Instrumententafel: Bedienelemente der
Heizung
A1
A4
A5
A2
A3
A1
A2
A3
alteaFR aleman.book Seite 165 Donnerstag, 9. September 2010 12:16 12

Klima

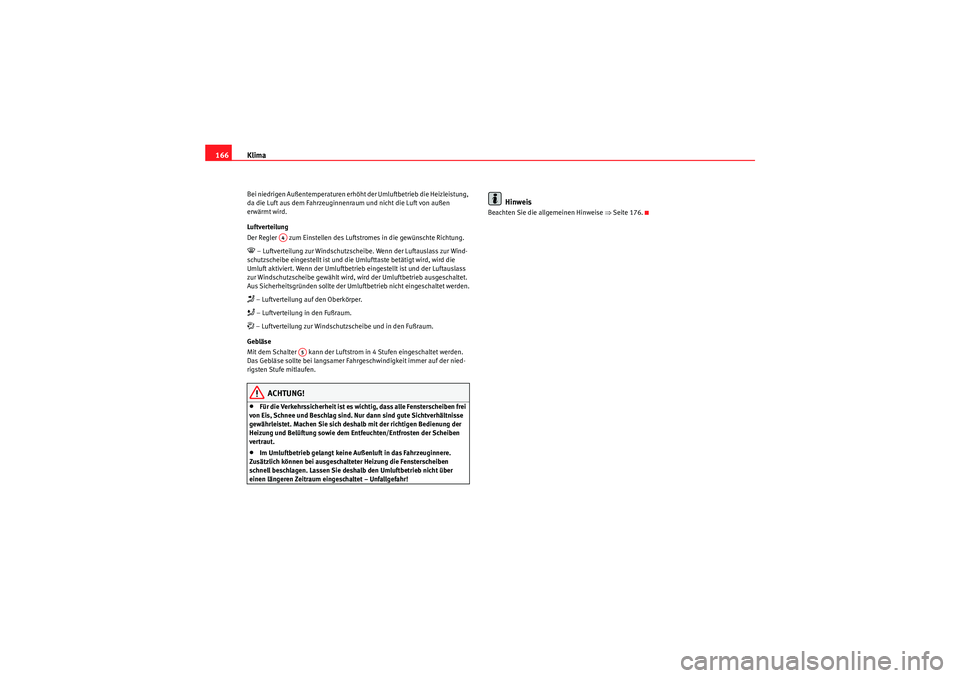

166Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler zum Einstellen des Luftstromes in die gewünschte Richtung.< – Luftverteilung zur Windschutzscheibe. Wenn der Luftauslass zur Wind-
schutzscheibe eingestellt ist und die Umlufttaste betätigt wird, wird die
Umluft aktiviert. Wenn der Umluftbetrieb eingestellt ist und der Luftauslass
zur Windschutzscheibe gewählt wird, wird der Umluftbetrieb ausgeschaltet.
Aus Sicherheitsgründen sollte der Umluftbetrieb nicht eingeschaltet werden. – Luftverteilung auf den Oberkörper. – Luftverteilung in den Fußraum. – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter kann der Luftstrom in 4 Stufen eingeschaltet werden.
Das Gebläse sollte bei langsamer Fahrgeschwindigkeit immer auf der nied-
rigsten Stufe mitlaufen.
ACHTUNG!
•Für die Verkehrssicherheit ist es wich tig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.•Im Umluftbetrieb gelangt keine Außenluft in das Fahrzeuginnere.
Zusätzlich können bei ausgeschalteter Heizung die Fensterscheiben
schnell beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über
einen längeren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 176.
A4
A5
alteaFR aleman.book Seite 166 Donnerstag, 9. September 2010 12:16 12

Klima167
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

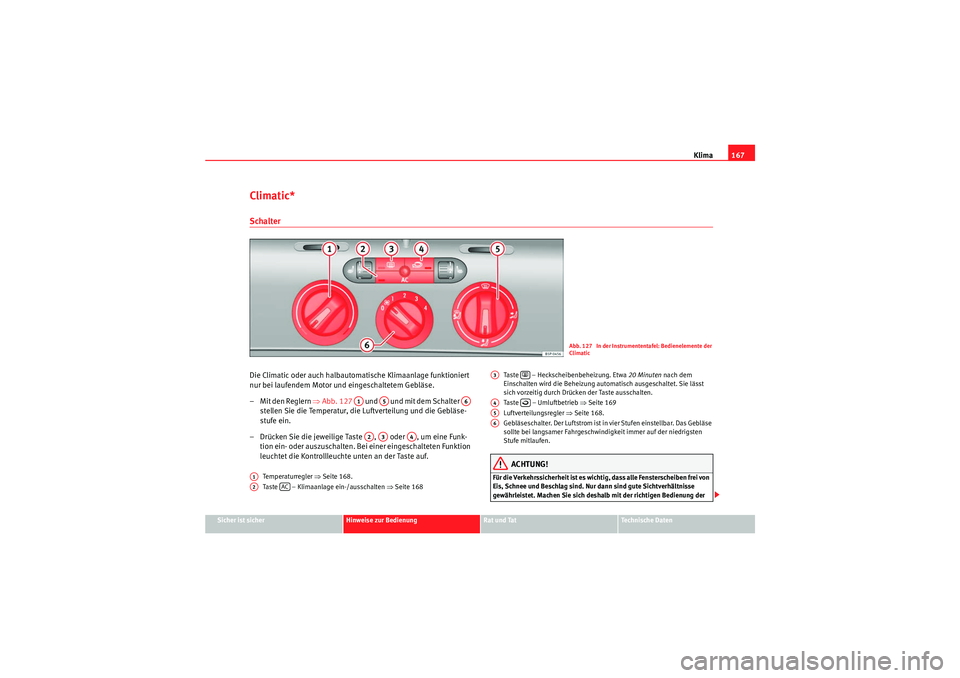

Climatic*SchalterDie Climatic oder auch halbautomatische Klimaanlage funktioniert
nur bei laufendem Motor und eingeschaltetem Gebläse.
– Mit den Reglern ⇒Abb. 127 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste , oder , um eine Funk- tion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet die Kontrollleuchte unten an der Taste auf.
Temperaturregler ⇒Seite 168.
Taste – Klimaanlage ein-/ausschalten ⇒Seite 168 Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich vorzeitig durch Drücken der Taste ausschalten.
Taste – Umluftbetrieb ⇒Seite 169
Luftverteilungsregler ⇒Seite 168.
Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Gebläse
sollte bei langsamer Fahrgeschwindigkeit immer auf der niedrigsten
Stufe mitlaufen.
ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Abb. 127 In der Instrumententafel: Bedienelemente der
Climatic
A1
A5
A6
A2A3
A4
A1A2
AC
A3
=
A4

A5A6
alteaFR aleman.book Seite 167 Donnerstag, 9. September 2010 12:16 12

Klima
168Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒Seite 176.

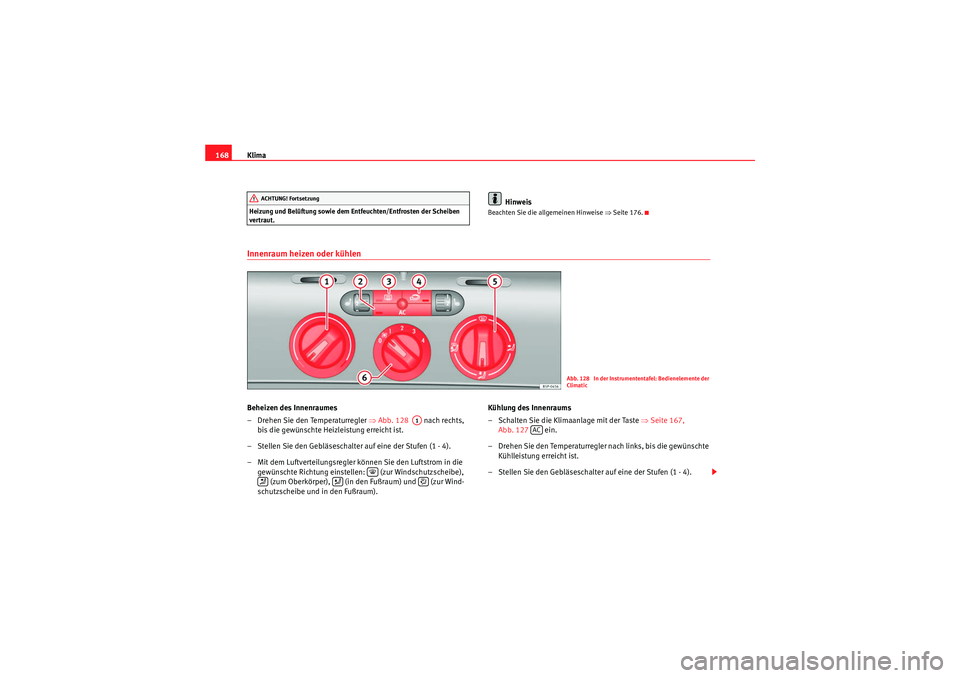

Innenraum heizen oder kühlenBeheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒Abb. 128 nach rechts,
bis die gewünschte Heizleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Mit dem Luftverteilungsregler können Sie den Luftstrom in die gewünschte Richtung einstellen: (zur Windschutzscheibe), (zum Oberkörper), (in den Fußraum) und (zur Wind-
schutzscheibe und in den Fußraum). Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste
⇒Seite 167,
Abb. 127 ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünschte Kühlleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
ACHTUNG! Fortsetzung
Abb. 128 In der Instrumententafel: Bedienelemente der
Climatic
A1
<



AC
alteaFR aleman.book Seite 168 Donnerstag, 9. September 2010 12:16 12
