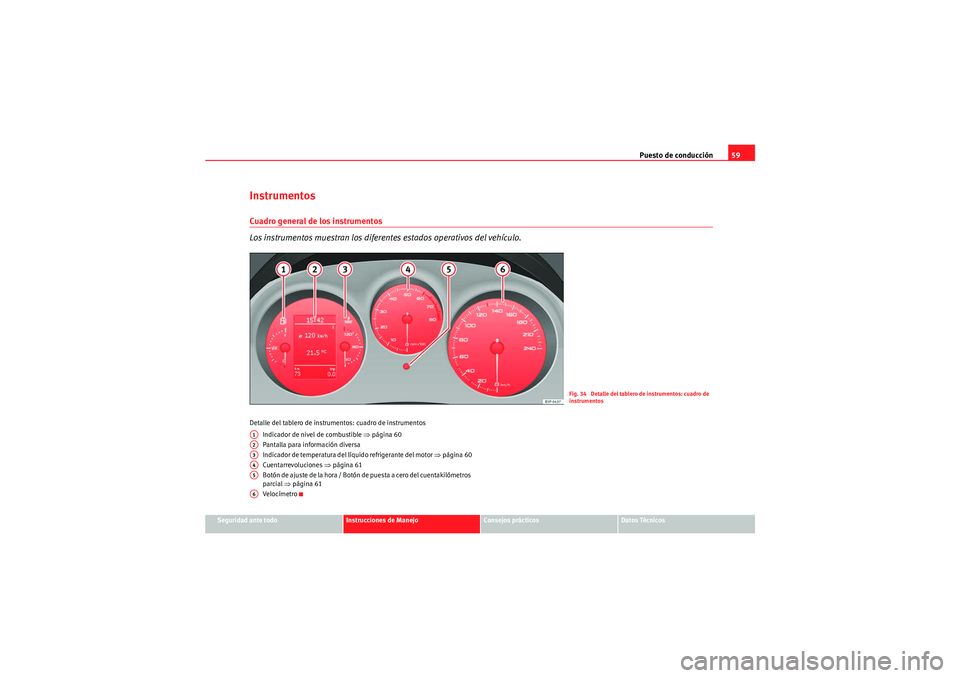

InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Detalle del tablero de instrumentos: cuadro de instrumentos
Indicador de nivel de combustible ⇒página 60
Pantalla para información diversa
Indicador de temperatura del líquido refrigerante del motor ⇒página 60
Cuentarrevoluciones ⇒página 61
B o t ó n d e a j u s t e d e la h o ra / B o t ó n d e p u e s ta a c e r o d e l c u e n ta k i l ó m e t r o s
parcial ⇒página 61
Velocímetro
Fig. 34 Detalle del tablero de instrumentos: cuadro de
instrumentos
A1A2A3A4A5A6
AlteaFreetrack_ES.book Seite 59 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción
60Indicador de nivel del depósito de combustible

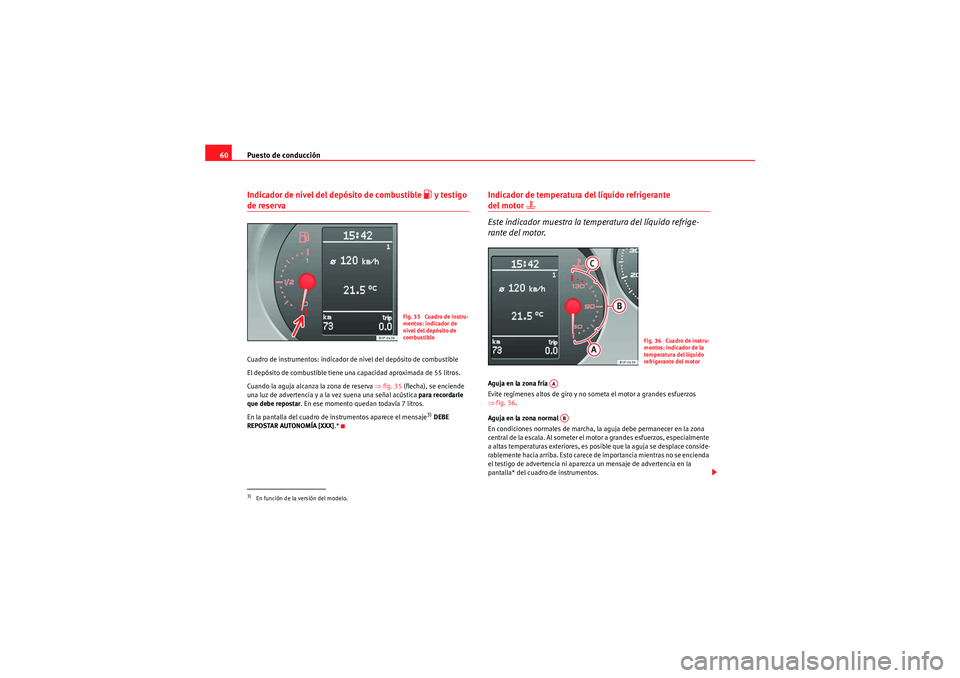

z y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 55 litros.
Cuando la aguja alcanza la zona de reserva ⇒fig. 35 (flecha), se enciende
una luz de advertencia y a la vez suena una señal acústica para recordarle
que debe repostar . En ese momento quedan todavía 7 litros.
En la pantalla del cuadro de instrumentos aparece el mensaje
3) DEBE
REPOSTAR AUTONOMÍA [XXX] .*
Indicador de temperatura del líquido refrigerante del motor
v
Este indicador muestra la temperatura del líquido refrige-
rante del motor.
Aguja en la zona fría
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 36.
Aguja en la zona normal
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmente
a altas temperaturas exteriores, es posible que la aguja se desplace conside-
rablemente hacia arriba. Esto carece de importancia mientras no se encienda
el testigo de advertencia ni aparezca un mensaje de advertencia en la
pantalla* del cuadro de instrumentos.
3)En función de la versión del modelo.
Fig. 35 Cuadro de instru-
mentos: indicador de
nivel del depósito de
combustible
Fig. 36 Cuadro de instru-
mentos: indicador de la
temperatura del líquido
refrigerante del motor
AAAB
AlteaFreetrack_ES.book Seite 60 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción61
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Aguja en la zona de advertencia
Si la aguja se encuentra en la zona de advertencia , se encenderá el testigo*
⇒
página 79, fig. 49 . En la pantalla del cuadro de instrumentos aparece
un mensaje de advertencia
4). Detenga el vehículo y pare el motor.
Compruebe el nivel de líquido refrigerante ⇒página 236 ⇒.
Aunque el nivel de líquido refrigerante sea correcto, no emprenda de nuevo
la marcha . Solicite la ayuda de un técnico especializado.
¡ATENCIÓN!
Antes de efectuar trabajos en el moto r, tenga en cuenta las instrucciones
de seguridad ⇒página 229.
¡Cuidado!
Si se montan accesorios delante de las entradas de aire, se reduce la capa-
cidad refrigerante del líquido. Al someter el motor a grandes esfuerzos y altas
temperaturas exteriores, existe el peligro de que se caliente en exceso.Cuentarrevoluciones

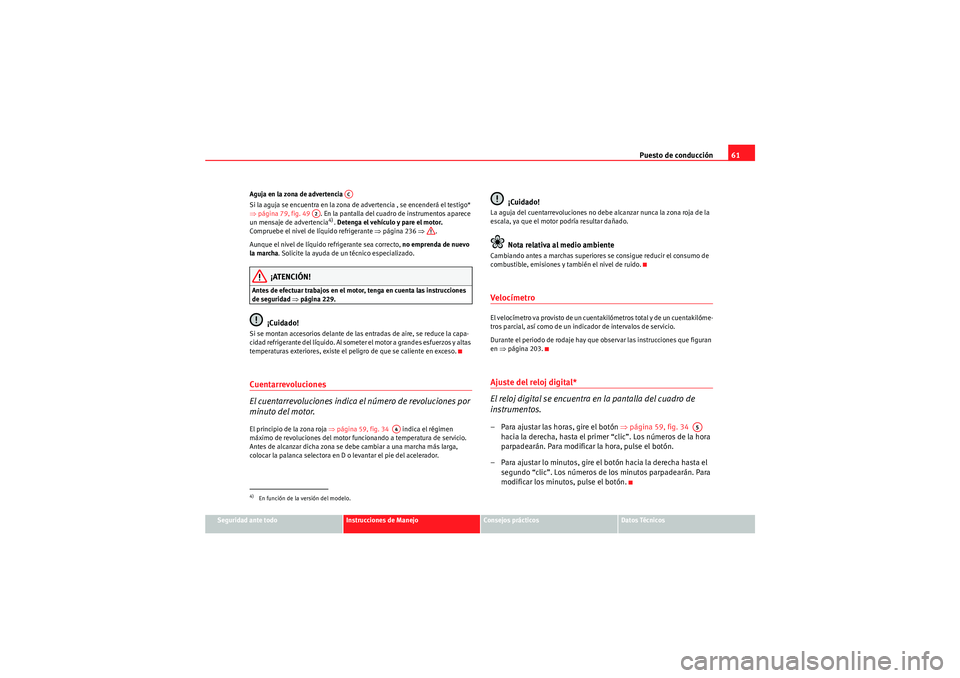

El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 59, fig. 34 indica el régimen
máximo de revoluciones del motor funcionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo de
combustible, emisiones y también el nivel de ruido.VelocímetroEl velocímetro va provisto de un cuenta kilómetros total y de un cuentakilóme-
tros parcial, así como de un indicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒página 203.Ajuste del reloj digital*
El reloj digital se encuentra en la pantalla del cuadro de
instrumentos.– Para ajustar las horas, gire el botón ⇒página 59, fig. 34
hacia la derecha, hasta el primer “clic”. Los números de la hora
parpadearán. Para modificar la hora, pulse el botón.
– Para ajustar lo minutos, gire el botón hacia la derecha hasta el segundo “clic”. Los números de los minutos parpadearán. Para
modificar los minutos, pulse el botón.
4)En función de la versión del modelo.
AC
A2
A4
A5
AlteaFreetrack_ES.book Seite 61 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción

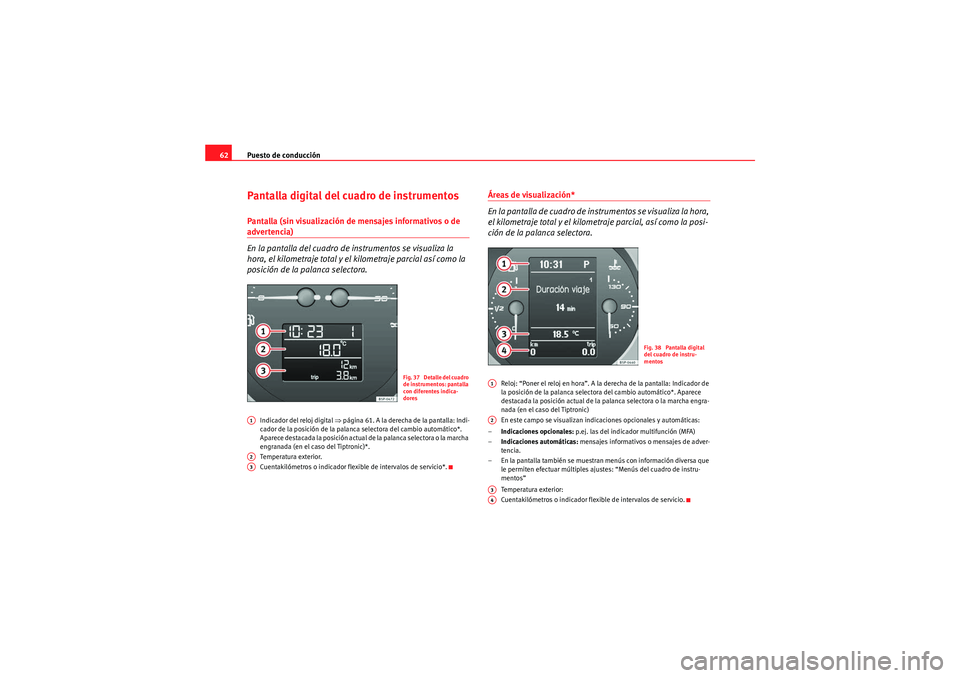

62Pantalla digital del cuadro de instrumentosPantalla (sin visualización de mensajes informativos o de advertencia)
En la pantalla del cuadro de instrumentos se visualiza la
hora, el kilometraje total y el kilometraje parcial así como la
posición de la palanca selectora.
Indicador del reloj digital ⇒página 61. A la derecha de la pantalla: Indi-
cador de la posición de la palanca selectora del cambio automático*.
Aparece destacada la posición actual de la palanca selectora o la marcha
engranada (en el caso del Tiptronic)*.
Temperatura exterior.
Cuentakilómetros o indicador flexible de intervalos de servicio*.
Áreas de visualización*
En l a p a nt all a de c u a dro d e i nst ru m e nt os se v i su al i za l a h o ra ,
el kilometraje total y el kilometraje parcial, así como la posi-
ción de la palanca selectora.
Reloj: “Poner el reloj en hora”. A la derecha de la pantalla: Indicador de
la posición de la palanca selectora del cambio automático*. Aparece
destacada la posición actual de la palanca selectora o la marcha engra-
nada (en el caso del Tiptronic)
En este campo se visualizan indicaciones opcionales y automáticas:
– Indicaciones opcionales: p.ej. las del indicador multifunción (MFA)
– Indicaciones automáticas: mensajes informativos o mensajes de adver-
tencia.
– En la pantalla también se muestran menús con información diversa que le permiten efectuar múltiples ajus tes: “Menús del cuadro de instru-
mentos”
Temperatura exterior:
Cuentakilómetros o indicador flexible de intervalos de servicio.
Fig. 37 Detalle del cuadro
de instrumentos: pantalla
con diferentes indica-
dores
A1A2A3
Fig. 38 Pantalla digital
del cuadro de instru-
mentos
A1A2A3A4
AlteaFreetrack_ES.book Seite 62 Mittwoch, 21. Juli 2010 12:19 12

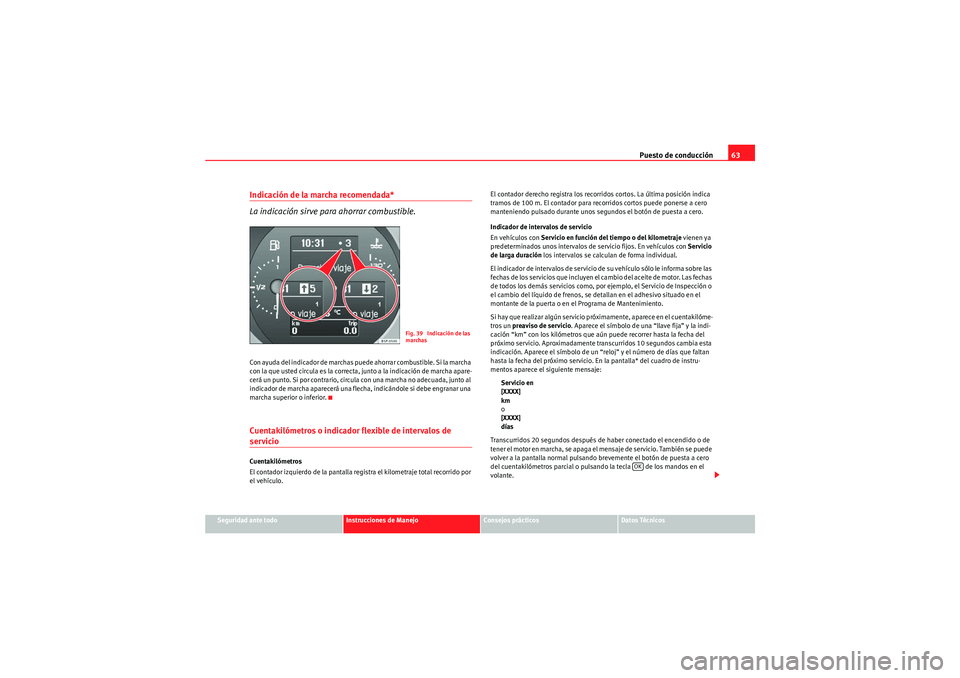

Puesto de conducción63
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Indicación de la marcha recomendada*
La indicación sirve para ahorrar combustible.Con ayuda del indicador de marchas puede ahorrar combustible. Si la marcha
con la que usted circula es la correcta, junto a la indicación de marcha apare-
cerá un punto. Si por contrario, circula con una marcha no adecuada, junto al
indicador de marcha aparecerá una flecha, indicándole si debe engranar una
marcha superior o inferior.Cuentakilómetros o indicador flexible de intervalos de servicio Cuentakilómetros
El contador izquierdo de la pantalla registra el kilometraje total recorrido por
el vehículo. El contador derecho registra los recorridos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
manteniendo pulsado durante unos segundos el botón de puesta a cero.
Indicador de intervalos de servicio
En vehículos con
Servicio en función del tiempo o del kilometraje vienen ya
predeterminados unos intervalos de servicio fijos. En vehículos con Servicio
de larga duración los intervalos se calculan de forma individual.
El indicador de intervalos de servicio de su vehículo sólo le informa sobre las
fechas de los servicios que incluyen el cambio del aceite de motor. Las fechas
de todos los demás servicios como, por ejemplo, el Servicio de Inspección o
el cambio del líquido de frenos, se detallan en el adhesivo situado en el
montante de la puerta o en el Programa de Mantenimiento.
Si hay que realizar algún servicio próximamente, aparece en el cuentakilóme-
tros un preaviso de servicio . Aparece el símbolo de una “llave fija” y la indi-
cación “km” con los kilómetros que aún puede recorrer hasta la fecha del
próximo servicio. Aproximadamente transcurridos 10 segundos cambia esta
indicación. Aparece el símbolo de un “reloj” y el número de días que faltan
hasta la fecha del próximo servicio. En la pantalla* del cuadro de instru-
mentos aparece el siguiente mensaje:
Servicio en
[XXXX]
km
o
[XXXX]
días
Transcurridos 20 segundos después de haber conectado el encendido o de
tener el motor en marcha, se apaga el mensaje de servicio. También se puede
volver a la pantalla normal pulsando brevemente el botón de puesta a cero
del cuentakilómetros parcial o pulsando la tecla de los mandos en el
volante.
Fig. 39 Indicación de las
marchas
OK
AlteaFreetrack_ES.book Seite 63 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción
64Con el encendido conectado, puede consultar el mensaje de servicio actual
en todo momento en el menú Estado vehí. o girando el botón de reset hasta
acceder a la indicación de servicio.
En el caso de que no se haya realizado el servicio correspondiente, se visua-
lizará el signo menos delante de los kilómetros o de los días.
Indicaciones para vehículos con Servicio de larga duración
E l ava nce d e la té cni ca ha he cho posible q ue s e re d uzca n co nsi d erable m e nte
los trabajos de mantenimiento. Gracias a la tecnología utilizada por SEAT, con
el Servicio de larga duración sólo hay que realizar el Servicio de Manteni-
miento cuando el vehículo lo necesite. Su peculiaridad reside en que los
Servicios de Mantenimiento (máx. dos años) se calculan en función de las
condiciones bajo las que se utiliza el vehículo y del estilo de conducción de
cada usuario.
El preaviso de servicio aparecerá por primera vez 20 días antes de la fecha en
la que hay que realizar el servicio correspondiente. El kilometraje se
redondea siempre a 100 km y el tiempo a días completos. Sólo se puede
consultar el mensaje de servicio actual cuando se hayan recorrido 500 km
desde el último servicio. Hasta entonces sólo se visualizan guiones.
Nota
•Si pone usted mismo el indicador a cero, el próximo intervalo de servicio
se indicará al cabo de 15.000 km o de un año y no se calculará de forma indi-
vidual.•No ponga a cero el indicador entre los intervalos de servicio; de lo
contrario las indicaciones serán incorrectas.•Si la batería del vehículo estuvo desembornada durante un largo periodo
de tiempo, en los vehículos con Servicio de larga duración no se calcularán
los días que faltan hasta el próximo servicio. De ahí que las indicaciones de
los mensajes de servicio que aparecen en la pantalla del cuadro de instru-
mentos puedan ser incorrectas. Tenga entonces en cuenta los intervalos de
mantenimiento máximos autorizados.

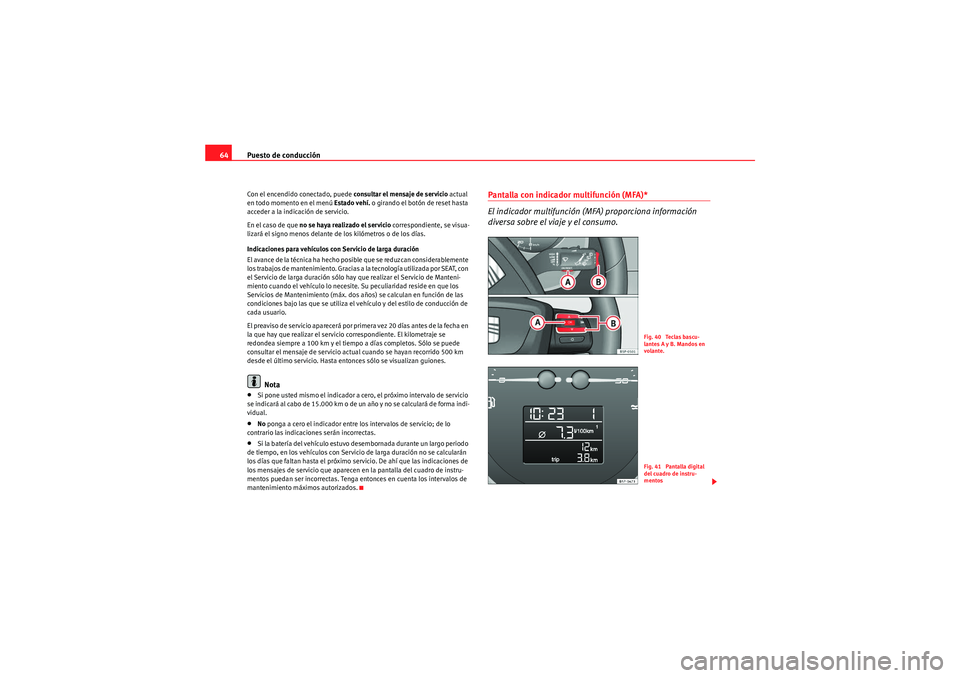

Pantalla con indicador multifunción (MFA)*
El indicador multifunción (MFA) proporciona información
diversa sobre el viaje y el consumo.
Fig. 40 Teclas bascu-
lantes A y B. Mandos en
volante.Fig. 41 Pantalla digital
del cuadro de instru-
mentos
AlteaFreetrack_ES.book Seite 64 Mittwoch, 21. Juli 2010 12:19 12

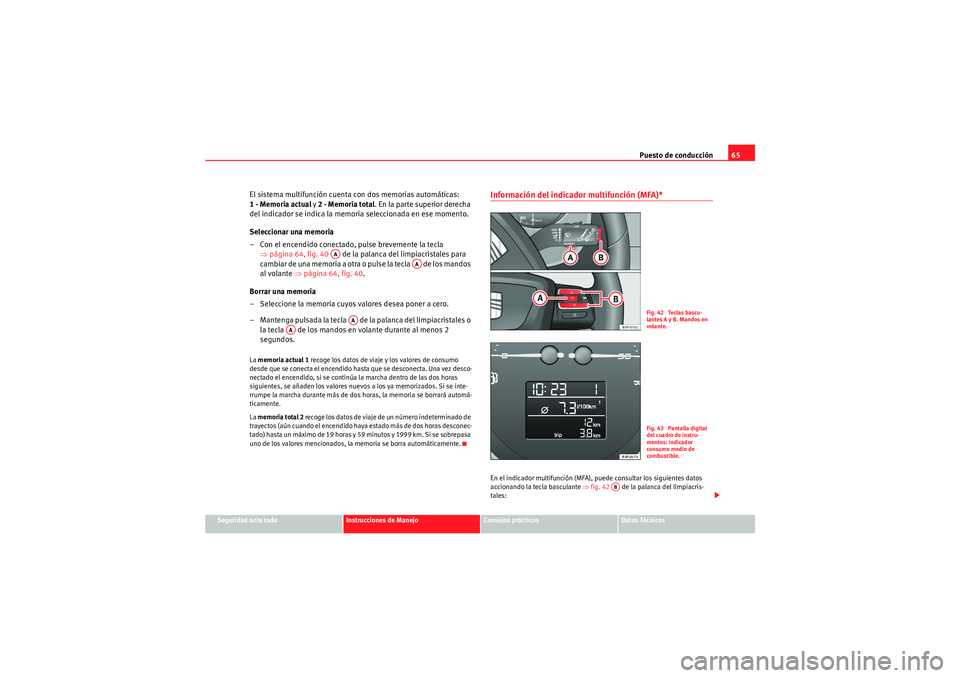

Puesto de conducción65
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El sistema multifunción cuenta con dos memorias automáticas:
1 - Memoria actual y 2 - Memoria total . En la parte superior derecha
del indicador se indica la memoria seleccionada en ese momento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla ⇒página 64, fig. 40 de la palanca del limpiacristales para
cambiar de una memoria a otra o pulse la tecla de los mandos
al volante ⇒ página 64, fig. 40.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla de la palanca del limpiacristales o la tecla de los mandos en volante durante al menos 2
segundos.La memoria actual 1 recoge los datos de viaje y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez desco-
nectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará automá-
ticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado de
trayectos (aún cuando el encendido haya estado más de dos horas desconec-
tado) hasta un máximo de 19 horas y 59 minutos y 1999 km. Si se sobrepasa
uno de los valores mencionados, la memoria se borra automáticamente.
Información del indicado r multifunción (MFA)* En el indicador multifunción (MFA), puede consultar los siguientes datos
accionando la tecla basculante ⇒fig. 42 de la palanca del limpiacris-
tales:
AA
AA
AA
AA
Fig. 42 Teclas bascu-
lantes A y B. Mandos en
volante.Fig. 43 Pantalla digital
del cuadro de instru-
mentos: indicador
consumo medio de
combustible.
AB
AlteaFreetrack_ES.book Seite 65 Mittwoch, 21. Juli 2010 12:19 12

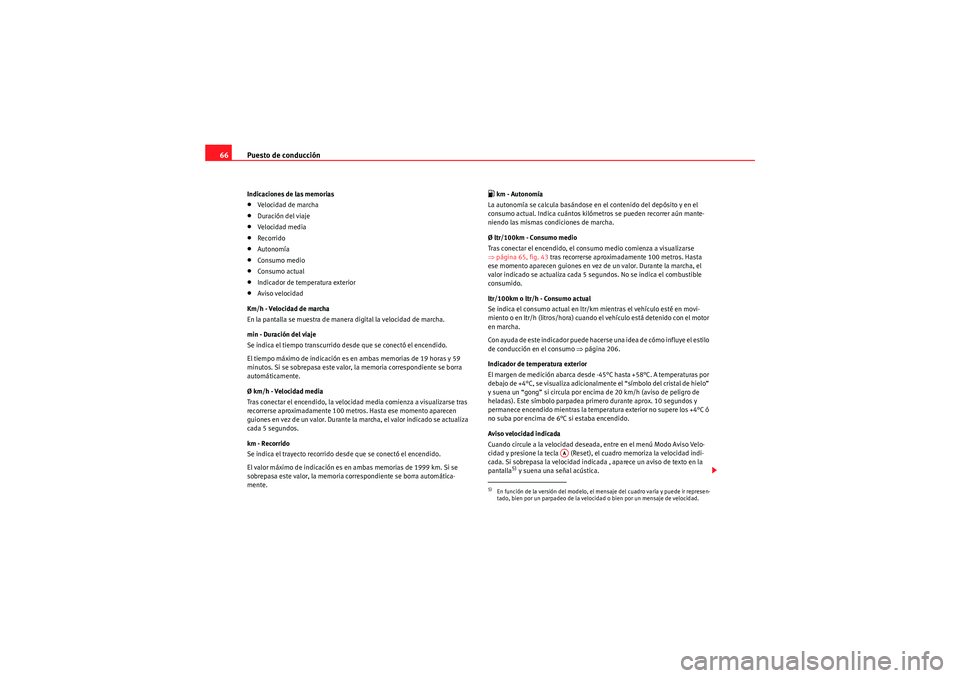

Puesto de conducción
66Indicaciones de las memorias•Velocidad de marcha•Duración del viaje•Velocidad media•Recorrido•Autonomía•Consumo medio•Consumo actual•Indicador de temperatura exterior•Aviso velocidad
Km/h - Velocidad de marcha
En la pantalla se muestra de manera digital la velocidad de marcha.
min - Duración del viaje
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 19 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Ø km/h - Velocidad media
Tras conectar el encendido, la velocidad media comienza a visualizarse tras
recorrerse aproximadamente 100 me tros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada 5 segundos.
km - Recorrido
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 1999 km. Si se
sobrepasa este valor, la memoria co rrespondiente se borra automática-
mente.
z km - Autonomía
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Ø ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse
⇒ página 65, fig. 43 tras recorrerse aproximadamente 100 metros. Hasta
ese momento aparecen guiones en vez de un valor. Durante la marcha, el
valor indicado se actualiza cada 5 segundos. No se indica el combustible
consumido.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el estilo
de conducción en el consumo ⇒ página 206.
Indicador de temperatura exterior
El margen de medición abarca desde -45°C hasta +58°C. A temperaturas por
debajo de +4°C, se visualiza adicionalmente el “símbolo del cristal de hielo”
y suena un “gong” si circula por encima de 20 km/h (aviso de peligro de
heladas). Este símbolo parpadea primero durante aprox. 10 segundos y
permanece encendido mientras la temperatura exterior no supere los +4°C ó
no suba por encima de 6°C si estaba encendido.
Aviso velocidad indicada
Cuando circule a la velocidad deseada, entre en el menú Modo Aviso Velo-
cidad y presione la tecla (Reset), el cuadro memoriza la velocidad indi-
cada. Si sobrepasa la velocidad indicada , aparece un aviso de texto en la
pantalla
5) y suena una señal acústica.
5)En función de la versión del modelo, el mensaje del cuadro varía y puede ir represen-
tado, bien por un parpadeo de la velocidad o bien por un mensaje de velocidad.
AA
AlteaFreetrack_ES.book Seite 66 Mittwoch, 21. Juli 2010 12:19 12

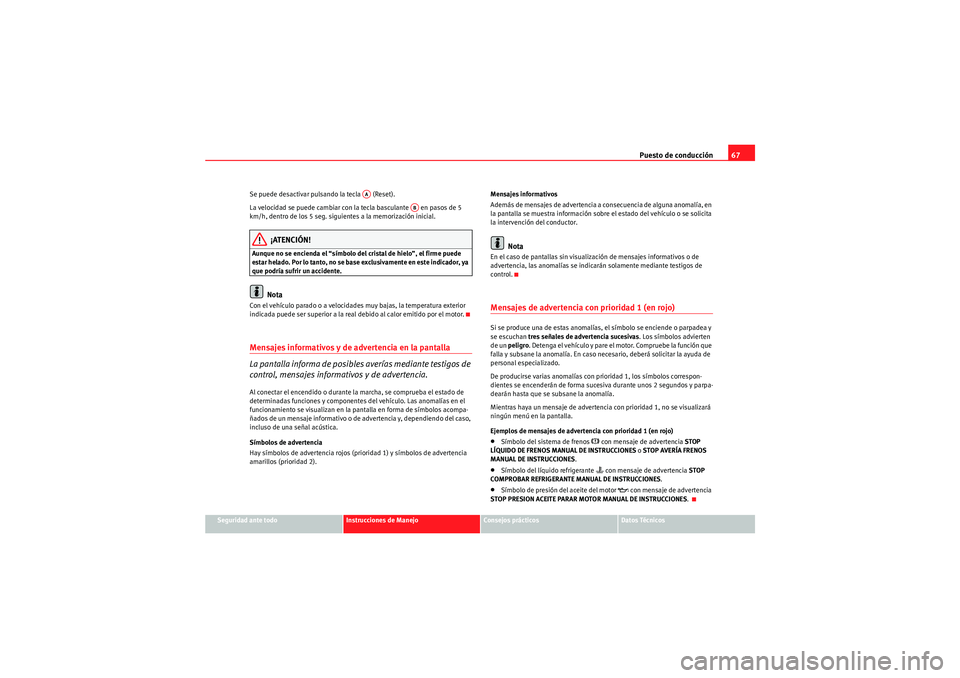

Puesto de conducción67
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Se puede desactivar pulsando la tecla (Reset).
La velocidad se puede cambiar con la tecla basculante en pasos de 5
km/h, dentro de los 5 seg. siguientes a la memorización inicial.
¡ATENCIÓN!
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador, ya
que podría sufrir un accidente.
Nota
Con el vehículo parado o a velocidades muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor.Mensajes informativos y de advertencia en la pantalla
La pantalla informa de posibles averías mediante testigos de
control, mensajes informativos y de advertencia.Al conectar el encendido o durante la marcha, se comprueba el estado de
determinadas funciones y componentes del vehículo. Las anomalías en el
funcionamiento se visualizan en la pantalla en forma de símbolos acompa-
ñados de un mensaje informativo o de advertencia y, dependiendo del caso,
incluso de una señal acústica.
Símbolos de advertencia
Hay símbolos de advertencia rojos (prioridad 1) y símbolos de advertencia
amarillos (prioridad 2).
Mensajes informativos
Además de mensajes de advertencia a consecuencia de alguna anomalía, en
la pantalla se muestra información sobre el estado del vehículo o se solicita
la intervención del conductor.
Nota
En el caso de pantallas sin visualización de mensajes informativos o de
advertencia, las anomalías se indicarán solamente mediante testigos de
control.Mensajes de advertencia con prioridad 1 (en rojo) Si se produce una de estas anomalías, el símbolo se enciende o parpadea y
se escuchan
tres señales de advertencia sucesivas . Los símbolos advierten
de un peligro . D e te nga el ve hí cul o y pa re e l m o tor. Com p r ueb e la funci ón que
falla y subsane la anomalía. En caso necesario, deberá solicitar la ayuda de
personal especializado.
De producirse varias anomalías con prioridad 1, los símbolos correspon-
dientes se encenderán de forma sucesiva durante unos 2 segundos y parpa-
dearán hasta que se subsane la anomalía.
Mientras haya un mensaje de advertencia con prioridad 1, no se visualizará
ningún menú en la pantalla.
Ejemplos de mensajes de advertencia con prioridad 1 (en rojo)•Símbolo del sistema de frenos
H con mensaje de advertencia STOP
LÍQUIDO DE FRENOS MANUAL DE INSTRUCCIONES o STOP AVERÍA FRENOS
MANUAL DE INSTRUCCIONES.
•Símbolo del líquido refrigerante
v con mensaje de advertencia STOP
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
•Símbolo de presión del aceite del motor
E con mensaje de advertencia
STOP PRESION ACEITE PARAR MOTOR MANUAL DE INSTRUCCIONES .
AA
AB
AlteaFreetrack_ES.book Seite 67 Mittwoch, 21. Juli 2010 12:19 12

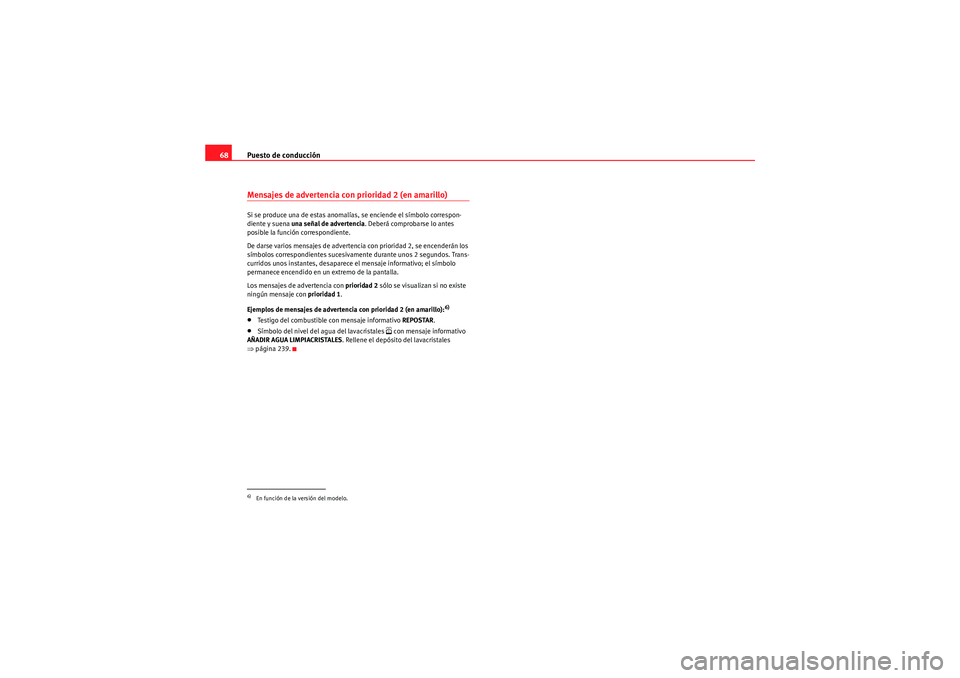

Puesto de conducción
68Mensajes de advertencia con prioridad 2 (en amarillo) Si se produce una de estas anomalías, se enciende el símbolo correspon-
diente y suena una señal de advertencia . Deberá comprobarse lo antes
posible la función correspondiente.
De darse varios mensajes de advertencia con prioridad 2, se encenderán los
símbolos correspondientes sucesivame nte durante unos 2 segundos. Trans-
curridos unos instantes, desaparece el mensaje informativo; el símbolo
permanece encendido en un extremo de la pantalla.
Los mensajes de advertencia con prioridad 2 sólo se visualizan si no existe
ningún mensaje con prioridad 1.
Ejemplos de mensajes de advertencia con prioridad 2 (en amarillo):
6)
•Testigo del combustible con mensaje informativo REPOSTAR. •Símbolo del nivel del agua del lavacristales
 con mensaje informativo
AÑADIR AGUA LIMPIACRISTALES . Rellene el depósito del lavacristales
⇒ página 239.
6)En función de la versión del modelo.
AlteaFreetrack_ES.book Seite 68 Mittwoch, 21. Juli 2010 12:19 12
