Seat Altea Freetrack 2014 Manual del propietario (in Spanish)

49
Seguridad infantil

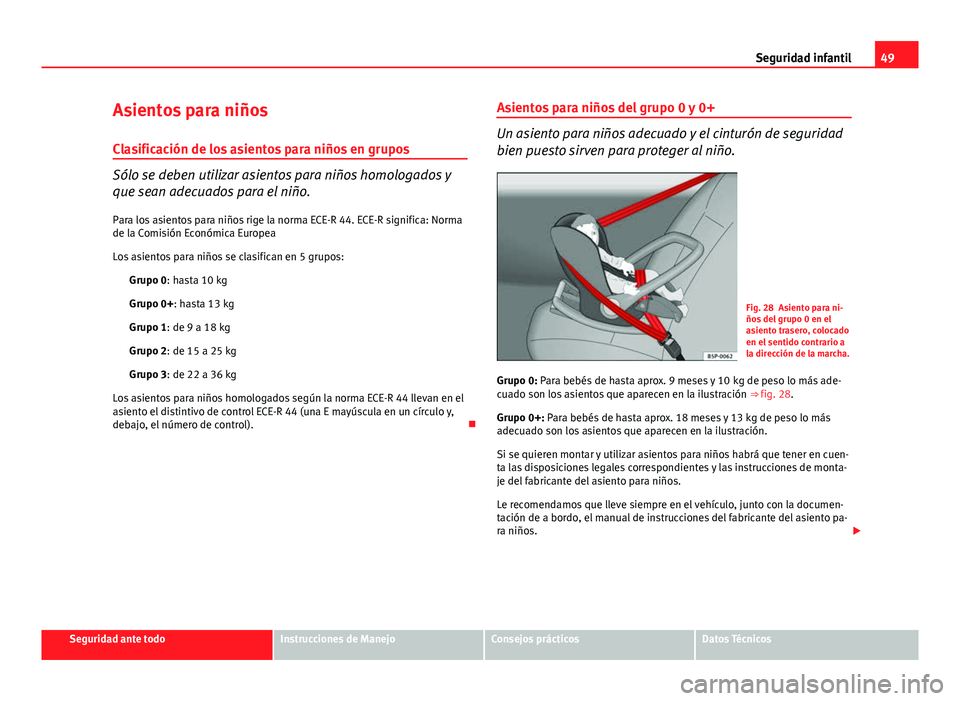

Asientos para niños
Clasificación de los asientos para niños en grupos
Sólo se deben utilizar asientos para niños homologados y
que sean adecuados para el niño. Para los asientos para niños rige la norma ECE-R 44. ECE-R significa: Norma
de la Comisión Económica Europea
Los asientos para niños se clasifican en 5 grupos: Grupo 0: hasta 10 kg
Grupo 0+: hasta 13 kg
Grupo 1: de 9 a 18 kg
Grupo 2: de 15 a 25 kg
Grupo 3: de 22 a 36 kg
Los asientos para niños homologados según la norma ECE-R 44 llevan en el
asiento el distintivo de control ECE-R 44 (una E mayúscula en un círculo y,
debajo, el número de control). Asientos para niños del grupo 0 y 0+
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 28 Asiento para ni-
ños del grupo 0 en el
asiento trasero, colocado
en el sentido contrario a
la dirección de la marcha.
Grupo 0: Para bebés de hasta aprox. 9 meses y 10 kg de peso lo más ade-
cuado son los asientos que aparecen en la ilustración ⇒ fig. 28.
Grupo 0+: Para bebés de hasta aprox. 18 meses y 13 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuen-
ta las disposiciones legales correspondientes y las instrucciones de monta-
je del fabricante del asiento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documen-
tación de a bordo, el manual de instrucciones del fabricante del asiento pa-
ra niños. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

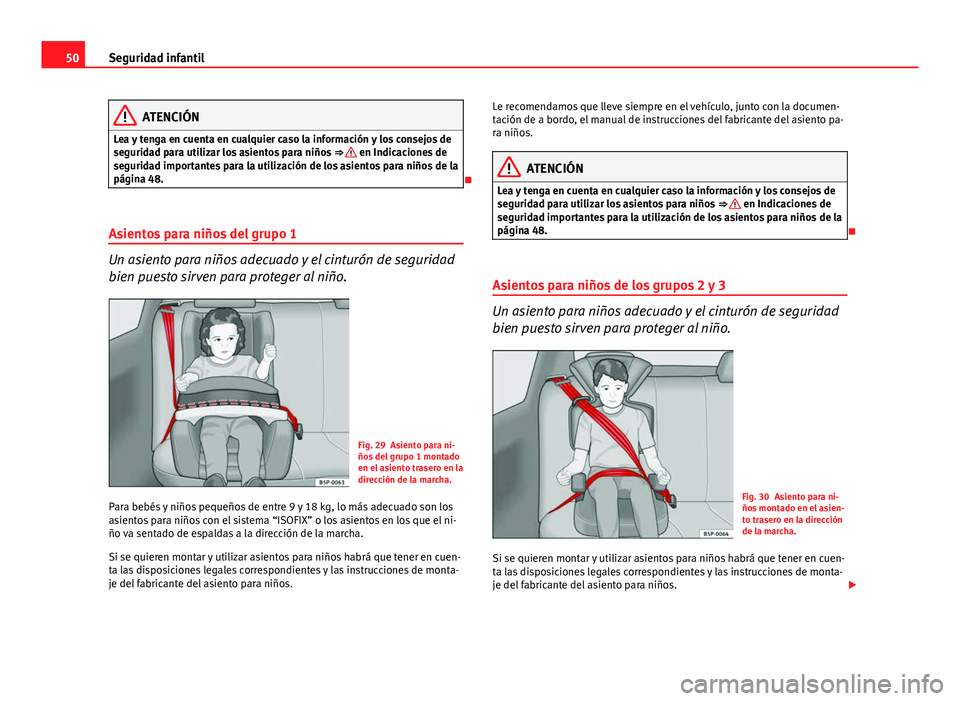

50Seguridad infantil
ATENCIÓN
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ 
en Indicaciones de
seguridad importantes para la utilización de los asientos para niños de la
página 48.

Asientos para niños del grupo 1
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 29 Asiento para ni-
ños del grupo 1 montado
en el asiento trasero en la
dirección de la marcha.
Para bebés y niños pequeños de entre 9 y 18 kg, lo más adecuado son los
asientos para niños con el sistema “ISOFIX” o los asientos en los que el ni-
ño va sentado de espaldas a la dirección de la marcha.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuen-
ta las disposiciones legales correspondientes y las instrucciones de monta-
je del fabricante del asiento para niños. Le recomendamos que lleve siempre en el vehículo, junto con la documen-
tación de a bordo, el manual de instrucciones del fabricante del asiento pa-
ra niños.
ATENCIÓN
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ 
en Indicaciones de
seguridad importantes para la utilización de los asientos para niños de la
página 48.

Asientos para niños de los grupos 2 y 3
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 30 Asiento para ni-
ños montado en el asien-
to trasero en la dirección
de la marcha.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuen-
ta las disposiciones legales correspondientes y las instrucciones de monta-
je del fabricante del asiento para niños. 

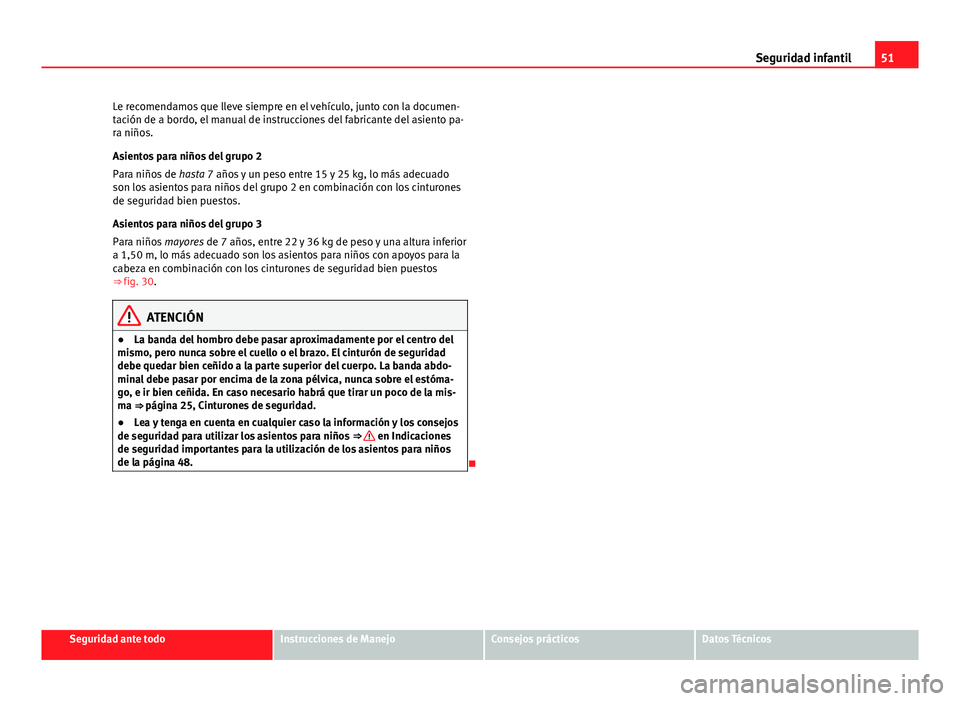

51
Seguridad infantil
Le recomendamos que lleve siempre en el vehículo, junto con la documen-
tación de a bordo, el manual de instrucciones del fabricante del asiento pa-
ra niños.
Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado
son los asientos para niños del grupo 2 en combinación con los cinturones
de seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la
cabeza en combinación con los cinturones de seguridad bien puestos
⇒ fig. 30.
ATENCIÓN
● La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad
debe quedar bien ceñido a la parte superior del cuerpo. La banda abdo-
minal debe pasar por encima de la zona pélvica, nunca sobre el estóma-
go, e ir bien ceñida. En caso necesario habrá que tirar un poco de la mis-
ma ⇒  página 25, Cinturones de seguridad.
● Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ 
en Indicaciones
de seguridad importantes para la utilización de los asientos para niños
de la página 48.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

52Seguridad infantil

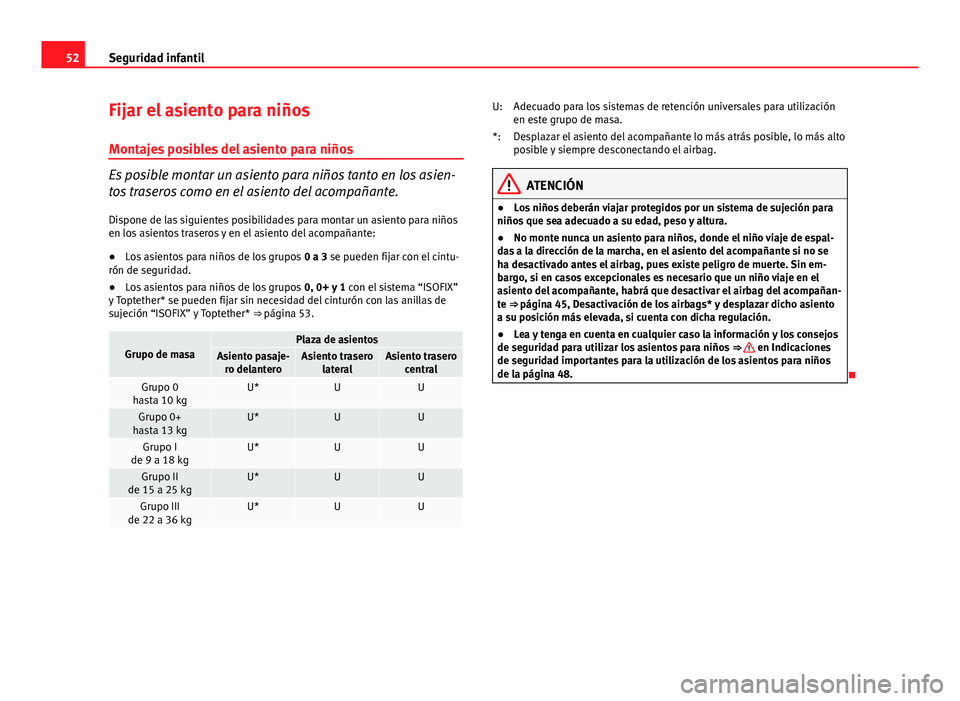

Fijar el asiento para niños
Montajes posibles del asiento para niños
Es posible montar un asiento para niños tanto en los asien-
tos traseros como en el asiento del acompañante.
Dispone de las siguientes posibilidades para montar un asiento para niños
en los asientos traseros y en el asiento del acompañante:
● Los asientos para niños de los grupos 0 a 3 se pueden fijar con el cintu-
rón de seguridad.
● Los asientos para niños de los grupos 0, 0+ y 1 con el sistema “ISOFIX”
y Toptether* se pueden fijar sin necesidad del cinturón con las anillas de
sujeción “ISOFIX” y Toptether* ⇒  página 53.
Grupo de masaPlaza de asientosAsiento pasaje-
ro delanteroAsiento trasero lateralAsiento traserocentral
Grupo 0
hasta 10 kgU*UU
Grupo 0+
hasta 13 kgU*UU
Grupo I
de 9 a 18 kgU*UU
Grupo II
de 15 a 25 kgU*UU
Grupo III
de 22 a 36 kgU*UU
Adecuado para los sistemas de retención universales para utilización
en este grupo de masa.
Desplazar el asiento del acompañante lo más atrás posible, lo más alto
posible y siempre desconectando el airbag.
ATENCIÓN
● Los niños deberán viajar protegidos por un sistema de sujeción para
niños que sea adecuado a su edad, peso y altura.
● No monte nunca un asiento para niños, donde el niño viaje de espal-
das a la dirección de la marcha, en el asiento del acompañante si no se
ha desactivado antes el airbag, pues existe peligro de muerte. Sin em-
bargo, si en casos excepcionales es necesario que un niño viaje en el
asiento del acompañante, habrá que desactivar el airbag del acompañan-
te ⇒  página 45, Desactivación de los airbags* y desplazar dicho asiento
a su posición más elevada, si cuenta con dicha regulación.
● Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ 
en Indicaciones
de seguridad importantes para la utilización de los asientos para niños
de la página 48.

U:
*:

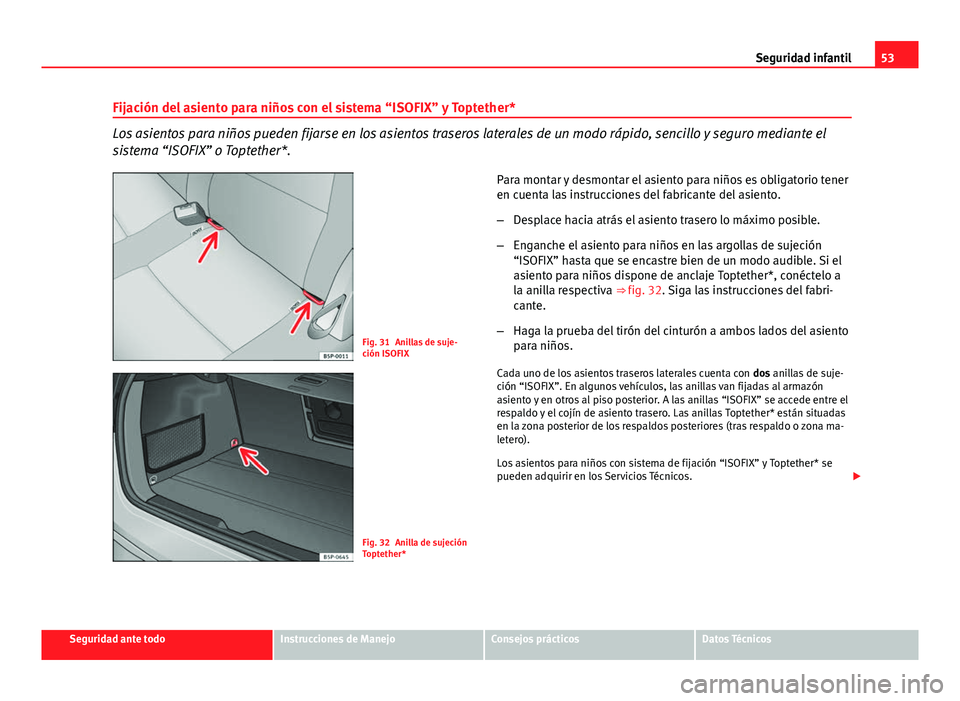

53
Seguridad infantil
Fijación del asiento para niños con el sistema “ISOFIX” y Toptether*
Los asientos para niños pueden fijarse en los asientos traseros laterales de un modo rápido, sencillo y seguro mediante el
sistema “ISOFIX” o Toptether*.
Fig. 31 Anillas de suje-
ción ISOFIX
Fig. 32 Anilla de sujeción
Toptether* Para montar y desmontar el asiento para niños es obligatorio tener
en cuenta las instrucciones del fabricante del asiento.
–
Desplace hacia atrás el asiento trasero lo máximo posible.
– Enganche el asiento para niños en las argollas de sujeción
“ISOFIX” hasta que se encastre bien de un modo audible. Si el
asiento para niños dispone de anclaje Toptether*, conéctelo a
la anilla respectiva ⇒ fig. 32. Siga las instrucciones del fabri-
cante.
– Haga la prueba del tirón del cinturón a ambos lados del asiento
para niños.
Cada uno de los asientos traseros laterales cuenta con dos anillas de suje-
ción “ISOFIX”. En algunos vehículos, las anillas van fijadas al armazón
asiento y en otros al piso posterior. A las anillas “ISOFIX” se accede entre el
respaldo y el cojín de asiento trasero. Las anillas Toptether* están situadas
en la zona posterior de los respaldos posteriores (tras respaldo o zona ma-
letero).
Los asientos para niños con sistema de fijación “ISOFIX” y Toptether* se
pueden adquirir en los Servicios Técnicos. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

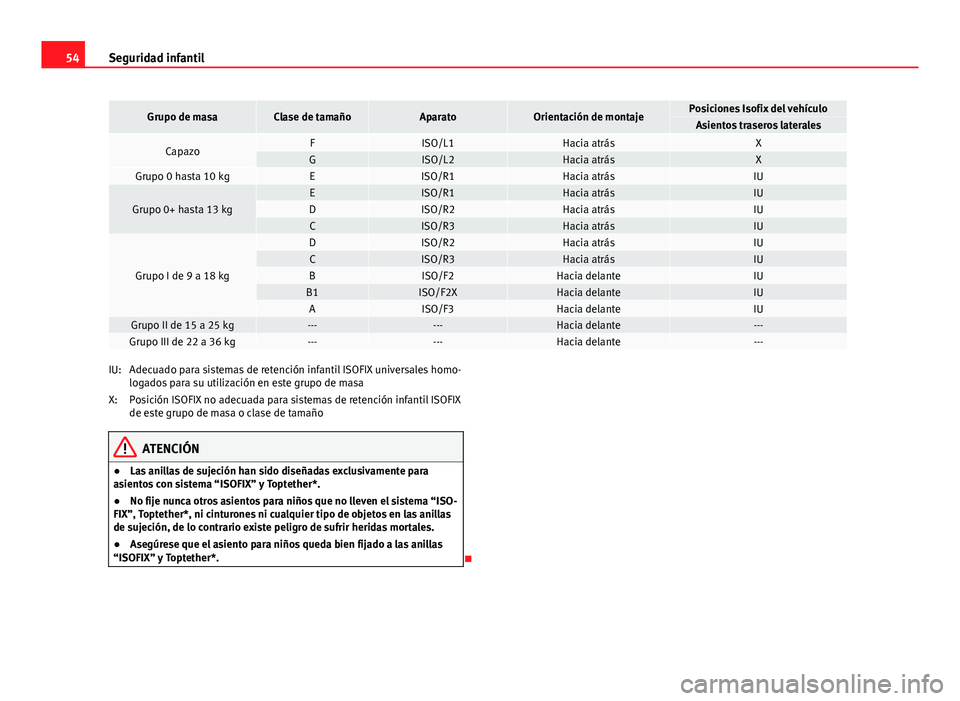

54Seguridad infantil
Grupo de masaClase de tamañoAparatoOrientación de montajePosiciones Isofix del vehículoAsientos traseros laterales
CapazoFISO/L1Hacia atrásXGISO/L2Hacia atrásXGrupo 0 hasta 10 kgEISO/R1Hacia atrásIU
Grupo 0+ hasta 13 kgEISO/R1Hacia atrásIUDISO/R2Hacia atrásIUCISO/R3Hacia atrásIU
Grupo I de 9 a 18 kg
DISO/R2Hacia atrásIUCISO/R3Hacia atrásIUBISO/F2Hacia delanteIUB1ISO/F2XHacia delanteIUAISO/F3Hacia delanteIUGrupo II de 15 a 25 kg------Hacia delante---Grupo III de 22 a 36 kg------Hacia delante---
Adecuado para sistemas de retención infantil ISOFIX universales homo-
logados para su utilización en este grupo de masa
Posición ISOFIX no adecuada para sistemas de retención infantil ISOFIX
de este grupo de masa o clase de tamaño
ATENCIÓN
● Las anillas de sujeción han sido diseñadas exclusivamente para
asientos con sistema “ISOFIX” y Toptether*.
● No fije nunca otros asientos para niños que no lleven el sistema “ISO-
FIX”, Toptether*, ni cinturones ni cualquier tipo de objetos en las anillas
de sujeción, de lo contrario existe peligro de sufrir heridas mortales.
● Asegúrese que el asiento para niños queda bien fijado a las anillas
“ISOFIX” y Toptether*.

IU:
X:

55
Seguridad infantil
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

56Puesto de conducción

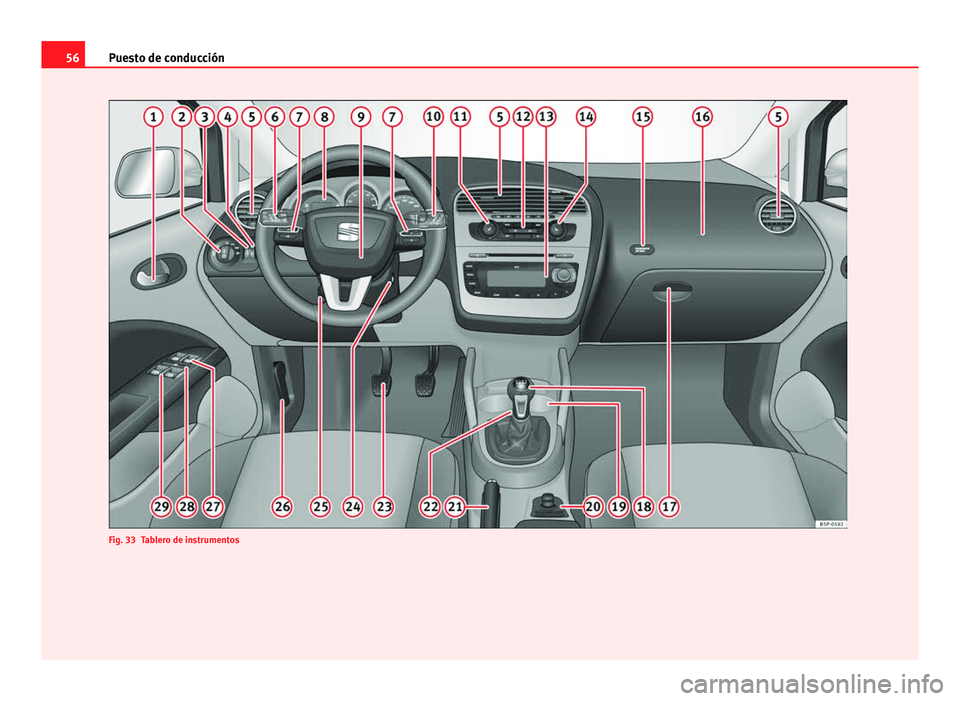

Fig. 33 Tablero de instrumentos

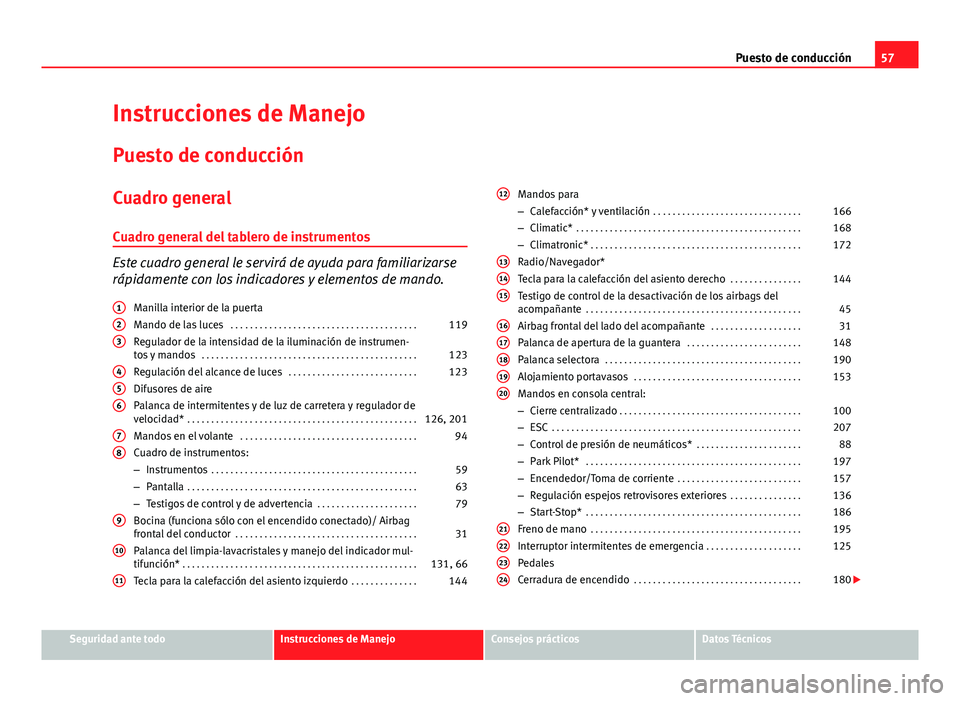

57
Puesto de conducción
Instrucciones de Manejo Puesto de conducción
Cuadro general
Cuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando. Manilla interior de la puerta
Mando de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Regulador de la intensidad de la iluminación de instrumen-
tos y mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Regulación del alcance de luces . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Difusores de aire
Palanca de intermitentes y de luz de carretera y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126, 201
Mandos en el volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Cuadro de instrumentos:
– Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
– Pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
– Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . . . .79
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Palanca del limpia-lavacristales y manejo del indicador mul-
tifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131, 66
Tecla para la calefacción del asiento izquierdo . . . . . . . . . . . . . .144
1
23
456
78
9
10
11
Mandos para
–
Calefacción* y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Radio/Navegador*
Tecla para la calefacción del asiento derecho . . . . . . . . . . . . . . .144
Testigo de control de la desactivación de los airbags del
acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Airbag frontal del lado del acompañante . . . . . . . . . . . . . . . . . . .31
Palanca de apertura de la guantera . . . . . . . . . . . . . . . . . . . . . . . .148
Palanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Alojamiento portavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Mandos en consola central:
– Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
– ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
– Control de presión de neumáticos* . . . . . . . . . . . . . . . . . . . . . .88
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
– Encendedor/Toma de corriente . . . . . . . . . . . . . . . . . . . . . . . . . . 157
– Regulación espejos retrovisores exteriores . . . . . . . . . . . . . . .136
– Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
Interruptor intermitentes de emergencia . . . . . . . . . . . . . . . . . . . .125
Pedales
Cerradura de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
12
131415
1617181920
21222324
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

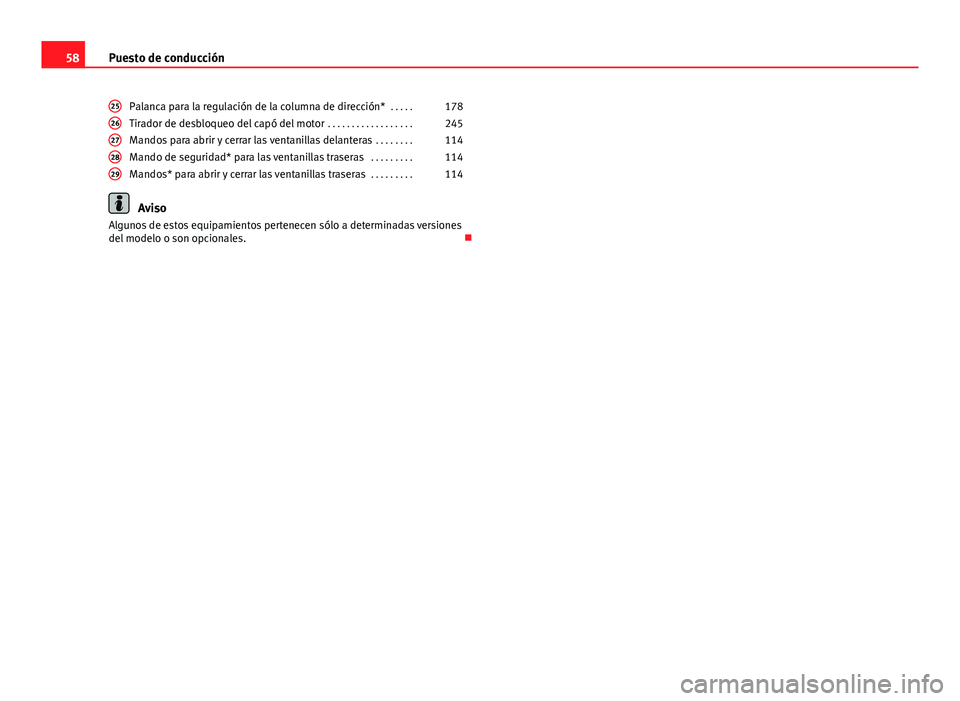

58Puesto de conducción
Palanca para la regulación de la columna de dirección* . . . . .178
Tirador de desbloqueo del capó del motor . . . . . . . . . . . . . . . . . .245
Mandos para abrir y cerrar las ventanillas delanteras . . . . . . . .114
Mando de seguridad* para las ventanillas traseras . . . . . . . . .114
Mandos* para abrir y cerrar las ventanillas traseras . . . . . . . . .114
Aviso
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales. 
2526272829
