Seat Altea XL 2008 Betriebsanleitung (in German)

Sitzen und Verstauen139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

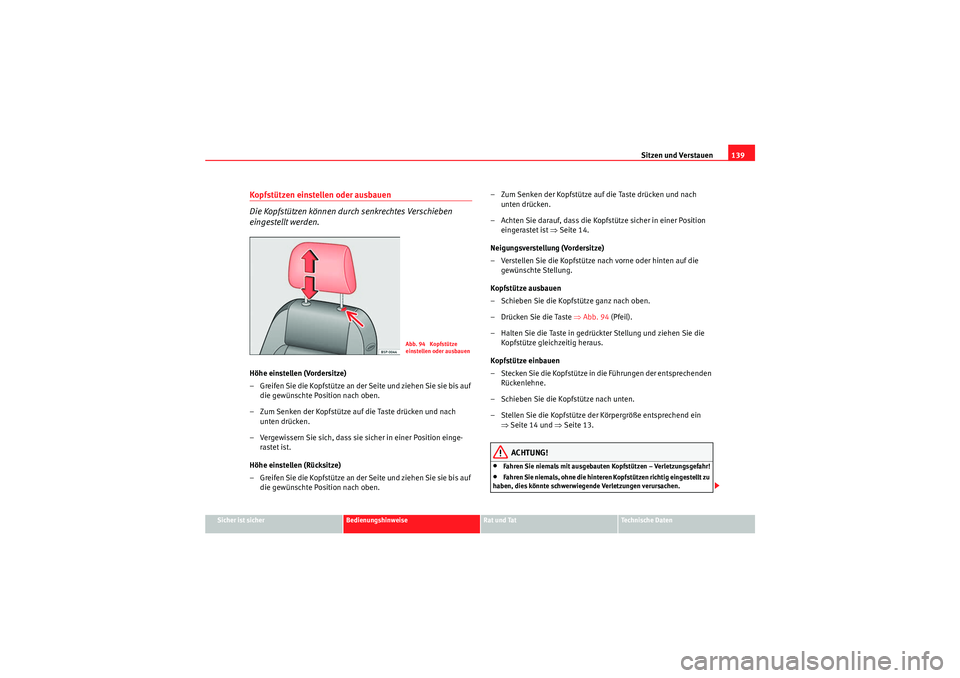

Kopfstützen einstellen oder ausbauen
Die Kopfstützen können durch senkrechtes Verschieben
eingestellt werden.Höhe einstellen (Vordersitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf
die gewünschte Position nach oben.
– Zum Senken der Kopfstütze auf die Taste drücken und nach unten drücken.
– Vergewissern Sie sich, dass sie sicher in einer Position einge- rastet ist.
Höhe einstellen (Rücksitze)
– Greifen Sie die Kopfstütze an der Seite und ziehen Sie sie bis auf die gewünschte Position nach oben. – Zum Senken der Kopfstütze auf die Taste drücken und nach
unten drücken.
– Achten Sie darauf, dass die Kopfstütze sicher in einer Position eingerastet ist ⇒Seite 14.
Neigungsverstellung (Vordersitze)
– Verstellen Sie die Kopfstütze nach vorne oder hinten auf die gewünschte Stellung.
Kopfstütze ausbauen
– Schieben Sie die Kopfstütze ganz nach oben.
– Drücken Sie die Taste ⇒Abb. 94 (Pfeil).
– Halten Sie die Taste in gedrückter Stellung und ziehen Sie die Kopfstütze gleichzeitig heraus.
Kopfstütze einbauen
– Stecken Sie die Kopfstütze in die Führungen der entsprechenden Rückenlehne.
– Schieben Sie die Kopfstütze nach unten.
– Stellen Sie die Kopfstütze der Körpergröße entsprechend ein ⇒Seite 14 und ⇒Seite 13.
ACHTUNG!
•Fahren Sie niemals mit ausgebauten Kopfstützen – Verletzungsgefahr!•Fahren Sie niemals, ohne die hinteren Kopfstützen richtig eingestellt zu
haben, dies könnte schwerwiegende Verletzungen verursachen.
Abb. 94 Kopfstütze
einstellen oder ausbauen
AlteaXL_DE.book Seite 139 Dienstag, 1. September 2009 9:25 09

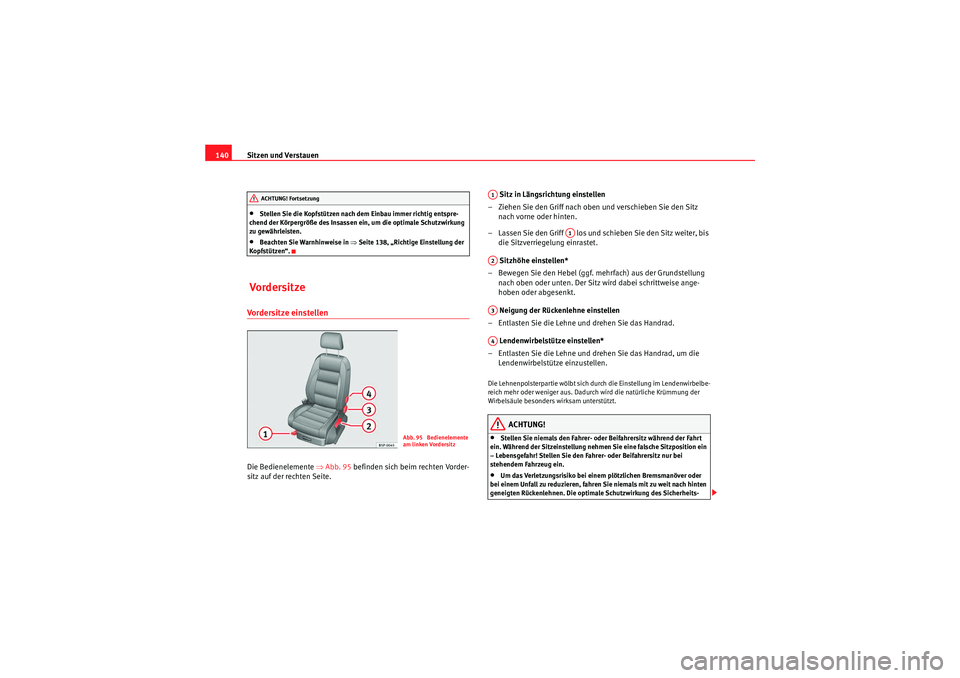

Sitzen und Verstauen
140•Stellen Sie die Kopfstützen nach dem Einbau immer richtig entspre-
chend der Körpergröße des Insassen ein, um die optimale Schutzwirkung
zu gewährleisten.•Beachten Sie Warnhinweise in ⇒Seite 138, „Richtige Einstellung der
Kopfstützen“.
VordersitzeVordersitze einstellen Die Bedienelemente ⇒Abb. 95 befinden sich beim rechten Vorder-
sitz auf der rechten Seite. Sitz in Längsrichtung einstellen
– Ziehen Sie den Griff nach oben und verschieben Sie den Sitz
nach vorne oder hinten.
– Lassen Sie den Griff los und schieben Sie den Sitz weiter, bis die Sitzverriegelung einrastet.
Sitzhöhe einstellen*
– Bewegen Sie den Hebel (ggf. mehrfach) aus der Grundstellung nach oben oder unten. Der Sitz wird dabei schrittweise ange-
hoben oder abgesenkt.
Neigung der Rückenlehne einstellen
– Entlasten Sie die Lehne und drehen Sie das Handrad.
Lendenwirbelstütze einstellen*
– Entlasten Sie die Lehne und drehen Sie das Handrad, um die Lendenwirbelstütze einzustellen.
Die Lehnenpolsterpartie wölbt sich durch die Einstellung im Lendenwirbelbe-
reich mehr oder weniger aus. Dadurch wird die natürliche Krümmung der
Wirbelsäule besonders wirksam unterstützt.
ACHTUNG!
•Stellen Sie niemals den Fahrer- oder Beifahrersitz während der Fahrt
ein. Während der Sitzeinstellung nehmen Sie eine falsche Sitzposition ein
– Lebensgefahr! Stellen Sie den Fahrer- oder Beifahrersitz nur bei
stehendem Fahrzeug ein.•Um das Verletzungsrisiko bei einem plötzlichen Bremsmanöver oder
bei einem Unfall zu reduzieren, fahren Sie niemals mit zu weit nach hinten
geneigten Rückenlehnen. Die optimale Schutzwirkung des Sicherheits-
ACHTUNG! Fortsetzung
Abb. 95 Bedienelemente
am linken Vordersitz
A1
A1
A2A3A4
AlteaXL_DE.book Seite 140 Dienstag, 1. September 2009 9:25 09

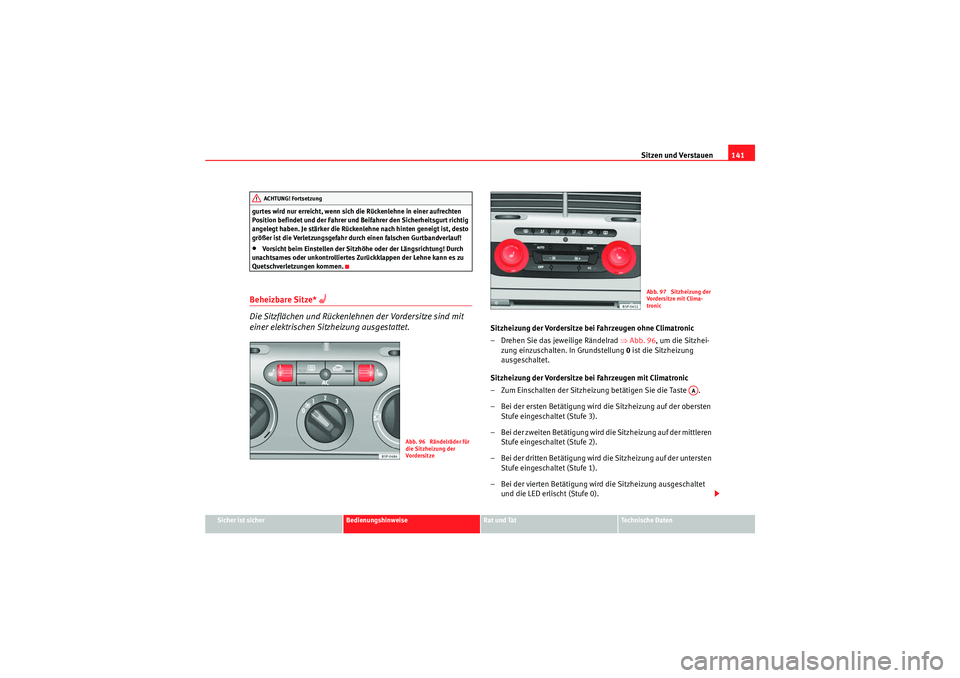

Sitzen und Verstauen141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
gurtes wird nur erreicht, wenn sich die Rückenlehne in einer aufrechten
Position befindet und der Fahrer und Beifahrer den Sicherheitsgurt richtig
angelegt haben. Je stärker die Rückenlehne nach hinten geneigt ist, desto
größer ist die Verletzungsgefahr durch einen falschen Gurtbandverlauf!
•Vorsicht beim Einstellen der Sitzhöhe oder der Längsrichtung! Durch
unachtsames oder unkontrolliertes Zurückklappen der Lehne kann es zu
Quetschverletzungen kommen.
Beheizbare Sitze*

Die Sitzflächen und Rückenlehnen der Vordersitze sind mit
einer elektrischen Sitzheizung ausgestattet.
Sitzheizung der Vordersitze bei Fahrzeugen ohne Climatronic
– Drehen Sie das jeweilige Rändelrad ⇒Abb. 96 , um die Sitzhei-
zung einzuschalten. In Grundstellung 0 ist die Sitzheizung
ausgeschaltet.
Sitzheizung der Vordersitze bei Fahrzeugen mit Climatronic
– Zum Einschalten der Sitzheizung betätigen Sie die Taste .
– Bei der ersten Betätigung wird die Sitzheizung auf der obersten Stufe eingeschaltet (Stufe 3).
– Bei der zweiten Betätigung wird die Sitzheizung auf der mittleren Stufe eingeschaltet (Stufe 2).
– Bei der dritten Betätigung wird die Sitzheizung auf der untersten Stufe eingeschaltet (Stufe 1).
– Bei der vierten Betätigung wird die Sitzheizung ausgeschaltet und die LED erlischt (Stufe 0).
ACHTUNG! Fortsetzung
Abb. 96 Rändelräder für
die Sitzheizung der
Vordersitze
Abb. 97 Sitzheizung der
Vordersitze mit Clima-
tronic
AA
AlteaXL_DE.book Seite 141 Dienstag, 1. September 2009 9:25 09

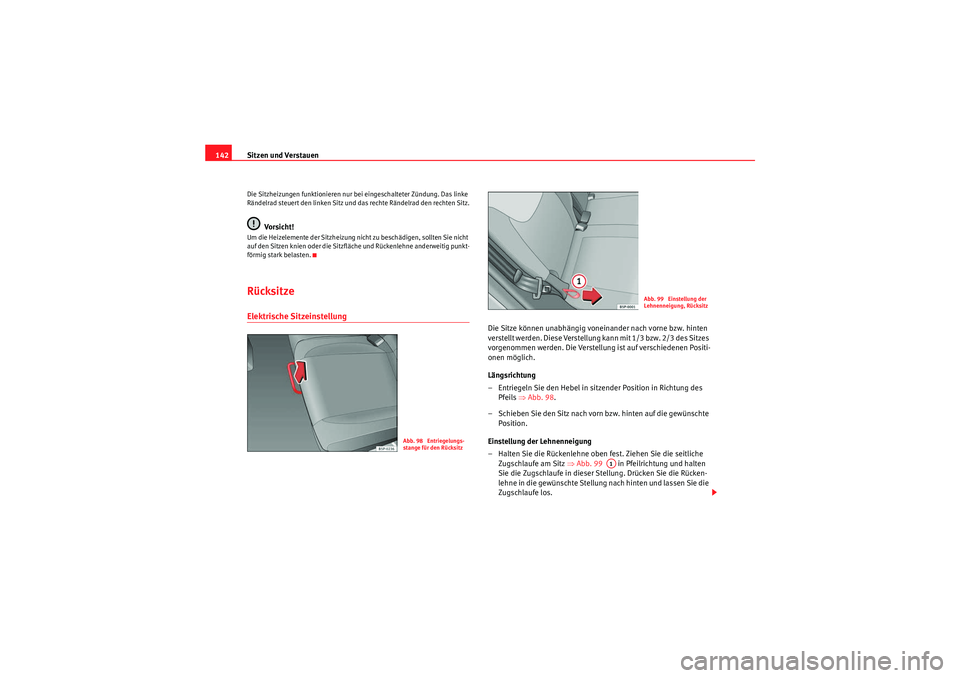

Sitzen und Verstauen
142Die Sitzheizungen funktionieren nur bei eingeschalteter Zündung. Das linke
Rändelrad steuert den linken Sitz und das rechte Rändelrad den rechten Sitz.
Vo rsi ch t!
Um die Heizelemente der Sitzheizung nicht zu beschädigen, sollten Sie nicht
auf den Sitzen knien oder die Sitzfläche und Rückenlehne anderweitig punkt-
förmig stark belasten.Rücksitze Elektrische Sitzeinstellung
Die Sitze können unabhängig voneinander nach vorne bzw. hinten
verstellt werden. Diese Verstellung kann mit 1/3 bzw. 2/3 des Sitzes
vorgenommen werden. Die Verstellung ist auf verschiedenen Positi-
onen möglich.
Längsrichtung
– Entriegeln Sie den Hebel in sitzender Position in Richtung des Pfeils ⇒Abb. 98.
– Schieben Sie den Sitz nach vorn bzw. hinten auf die gewünschte Position.
Einstellung der Lehnenneigung
– Halten Sie die Rückenlehne oben fest. Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒ Abb. 99 in Pfeilrichtung und halten
Sie die Zugschlaufe in dieser Stellung. Drücken Sie die Rücken-
lehne in die gewünschte Stellung nach hinten und lassen Sie die
Zugschlaufe los.
Abb. 98 Entriegelungs-
stange für den Rücksitz
Abb. 99 Einstellung der
Lehnenneigung, Rücksitz
A1
AlteaXL_DE.book Seite 142 Dienstag, 1. September 2009 9:25 09

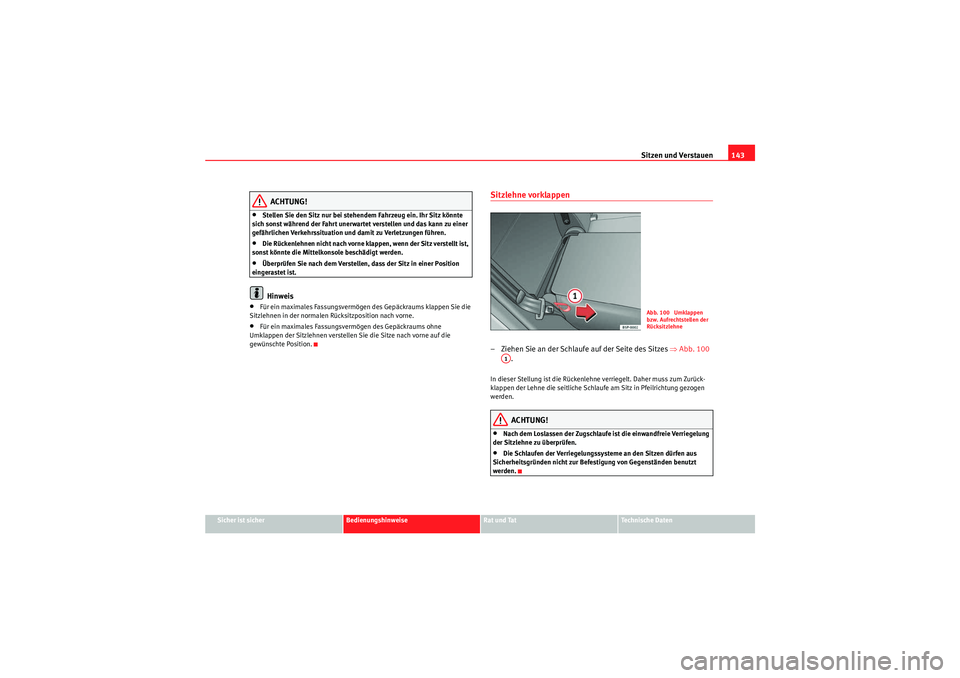

Sitzen und Verstauen143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
•Stellen Sie den Sitz nur bei stehendem Fahrzeug ein. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.•Die Rückenlehnen nicht nach vorne klappen, wenn der Sitz verstellt ist,
sonst könnte die Mittelkonsole beschädigt werden.•Überprüfen Sie nach dem Verstellen, dass der Sitz in einer Position
eingerastet ist.Hinweis
•Für ein maximales Fassungsvermögen des Gepäckraums klappen Sie die
Sitzlehnen in der normalen Rücksitzposition nach vorne.•Für ein maximales Fassungsvermögen des Gepäckraums ohne
Umklappen der Sitzlehnen verstellen Sie die Sitze nach vorne auf die
gewünschte Position.
Sitzlehne vorklappen – Ziehen Sie an der Schlaufe auf der Seite des Sitzes ⇒Abb. 100
.In dieser Stellung ist die Rückenlehne verriegelt. Daher muss zum Zurück-
klappen der Lehne die seitliche Schlaufe am Sitz in Pfeilrichtung gezogen
werden.
ACHTUNG!
•Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verriegelung
der Sitzlehne zu überprüfen.•Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befestigung von Gegenständen benutzt
werden.
Abb. 100 Umklappen
bzw. Aufrechtstellen der
Rücksitzlehne
A1
AlteaXL_DE.book Seite 143 Dienstag, 1. September 2009 9:25 09

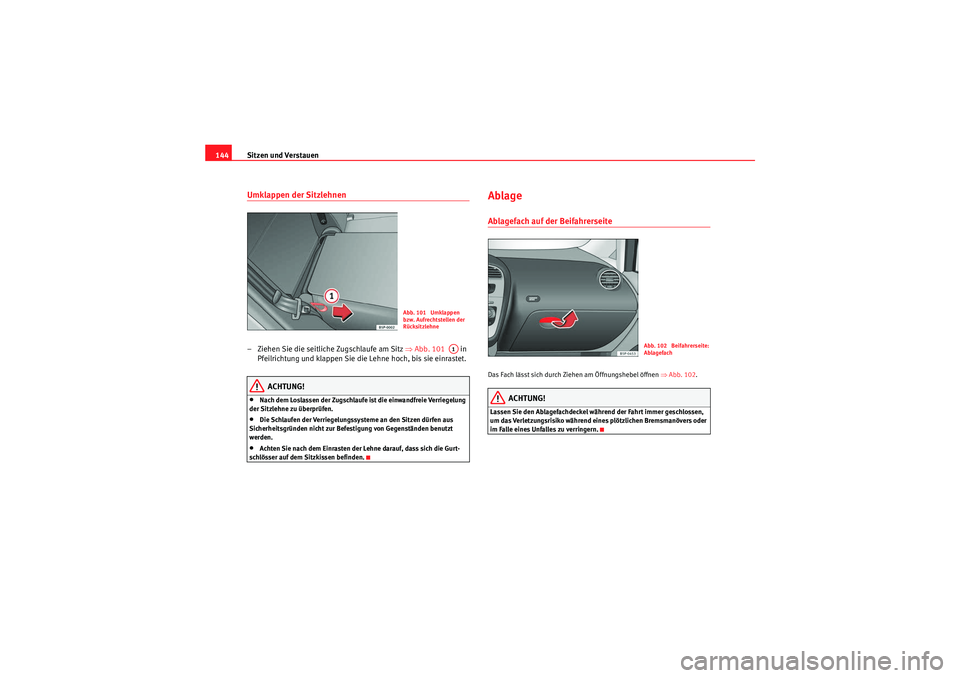

Sitzen und Verstauen
144Umklappen der Sitzlehnen– Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒Abb. 101 in
Pfeilrichtung und klappen Sie die Lehne hoch, bis sie einrastet.
ACHTUNG!
•Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verriegelung
der Sitzlehne zu überprüfen.•Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befe stigung von Gegenständen benutzt
werden.•Achten Sie nach dem Einrasten der Lehne darauf, dass sich die Gurt-
schlösser auf dem Sitzkissen befinden.
AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 102 .
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu verringern.
Abb. 101 Umklappen
bzw. Aufrechtstellen der
Rücksitzlehne
A1
Abb. 102 Beifahrerseite:
Ablagefach
AlteaXL_DE.book Seite 144 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

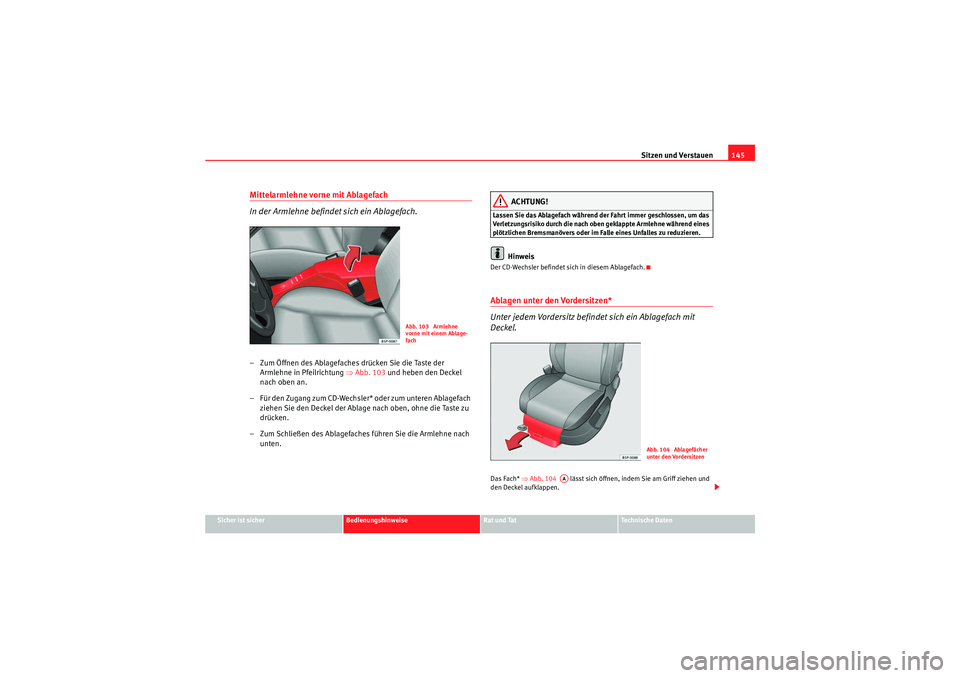

Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.– Zum Öffnen des Ablagefaches drücken Sie die Taste der
Armlehne in Pfeilrichtung ⇒Abb. 103 und heben den Deckel
nach oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablagefach ziehen Sie den Deckel der Ablage nach oben, ohne die Taste zu
drücken.
– Zum Schließen des Ablagefaches führen Sie die Armlehne nach unten.
ACHTUNG!
Lassen Sie das Ablagefach während der Fahrt immer geschlossen, um das
Verletzungsrisiko durch die nach oben geklappte Armlehne während eines
plötzlichen Bremsmanövers oder im Fa lle eines Unfalles zu reduzieren.
Hinweis
Der CD-Wechsler befindet sich in diesem Ablagefach.Ablagen unter den Vordersitzen*
Unter jedem Vordersitz befindet sich ein Ablagefach mit
Deckel.Das Fach* ⇒Abb. 104 lässt sich öffnen, indem Sie am Griff ziehen und
den Deckel aufklappen.
Abb. 103 Armlehne
vorne mit einem Ablage-
fach
Abb. 104 Ablagefächer
unter den Vordersitzen
AA
AlteaXL_DE.book Seite 145 Dienstag, 1. September 2009 9:25 09

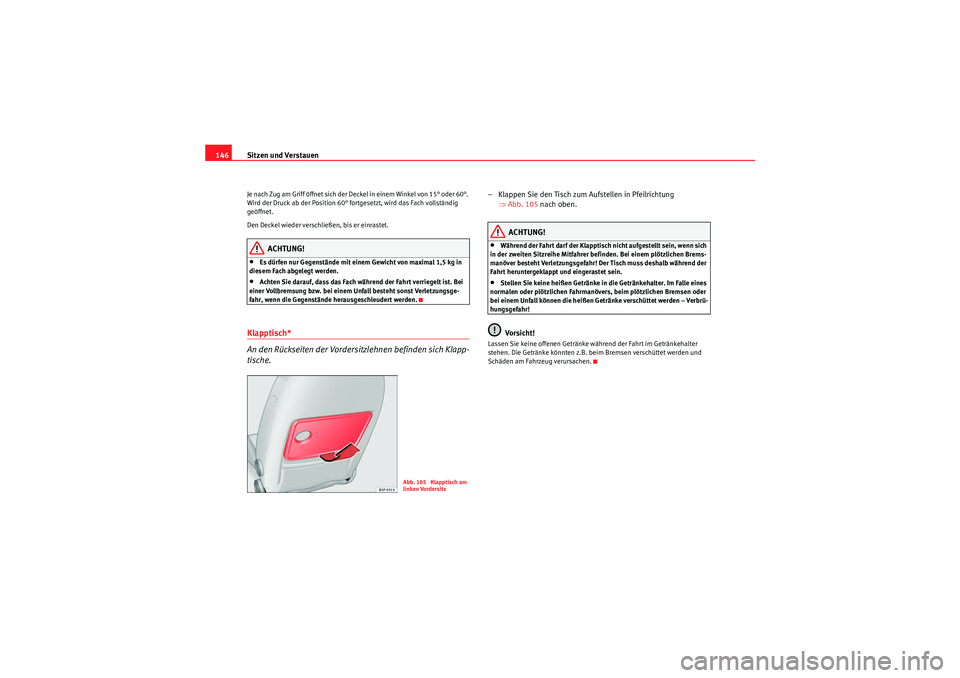

Sitzen und Verstauen
146Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder 60°.
Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollständig
geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG!
•Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 kg in
diesem Fach abgelegt werden.•Achten Sie darauf, dass das Fach während der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.
Klapptisch*
An den Rückseiten der Vordersitzlehnen befinden sich Klapp-
tische.
– Klappen Sie den Tisch zum Aufstellen in Pfeilrichtung ⇒Abb. 105 nach oben.
ACHTUNG!
•Während der Fahrt darf der Klapptisch nicht aufgestellt sein, wenn sich
in der zweiten Sitzreihe Mitfahrer befinden. Bei einem plötzlichen Brems-
manöver besteht Verletzungsgefahr! Der Tisch muss deshalb während der
Fahrt heruntergeklappt und eingerastet sein.•Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!Vo rsi ch t!
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z.B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.
Abb. 105 Klapptisch am
linken Vordersitz
AlteaXL_DE.book Seite 146 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

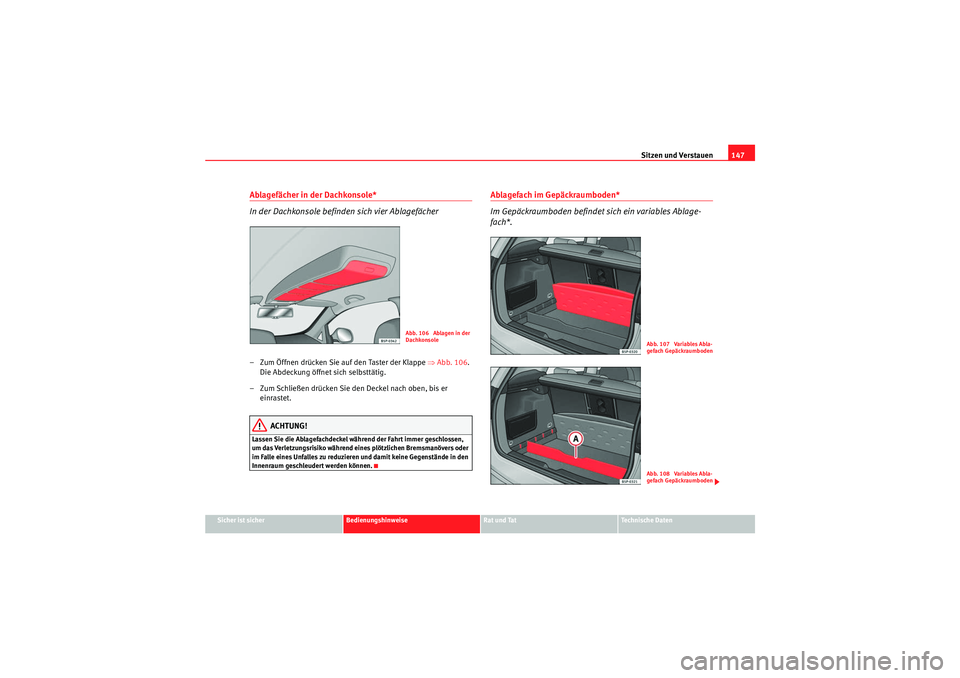

Ablagefächer in der Dachkonsole*
In der Dachkonsole befinden sich vier Ablagefächer– Zum Öffnen drücken Sie auf den Taster der Klappe ⇒Abb. 106 .
Die Abdeckung öffnet sich selbsttätig.
– Zum Schließen drücken Sie den Deckel nach oben, bis er einrastet.
ACHTUNG!
Lassen Sie die Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren und damit keine Gegenstände in den
Innenraum geschleudert werden können.
Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
Abb. 106 Ablagen in der
Dachkonsole
Abb. 107 Variables Abla-
gefach GepäckraumbodenAbb. 108 Variables Abla-
gefach Gepäckraumboden
AlteaXL_DE.book Seite 147 Dienstag, 1. September 2009 9:25 09

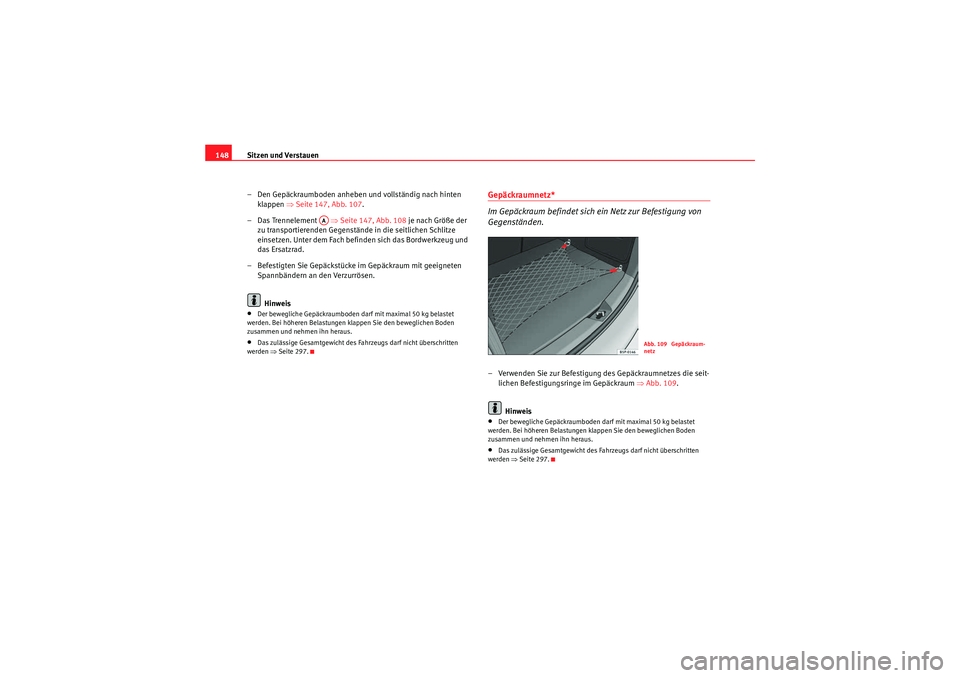

Sitzen und Verstauen
148
– Den Gepäckraumboden anheben und vollständig nach hinten klappen ⇒ Seite 147, Abb. 107 .
– Das Trennelement ⇒Seite 147, Abb. 108 je nach Größe der
zu transportierenden Gegenstände in die seitlichen Schlitze
einsetzen. Unter dem Fach befind en sich das Bordwerkzeug und
das Ersatzrad.
– Befestigten Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
Hinweis•Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen klappen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.•Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒Seite 297.
Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒Abb. 109 .
Hinweis•Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen klappen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.•Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒Seite 297.
AA
Abb. 109 Gepäckraum-
netz
AlteaXL_DE.book Seite 148 Dienstag, 1. September 2009 9:25 09
