Seat Altea XL 2008 Betriebsanleitung (in German)

Sitzen und Verstauen149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

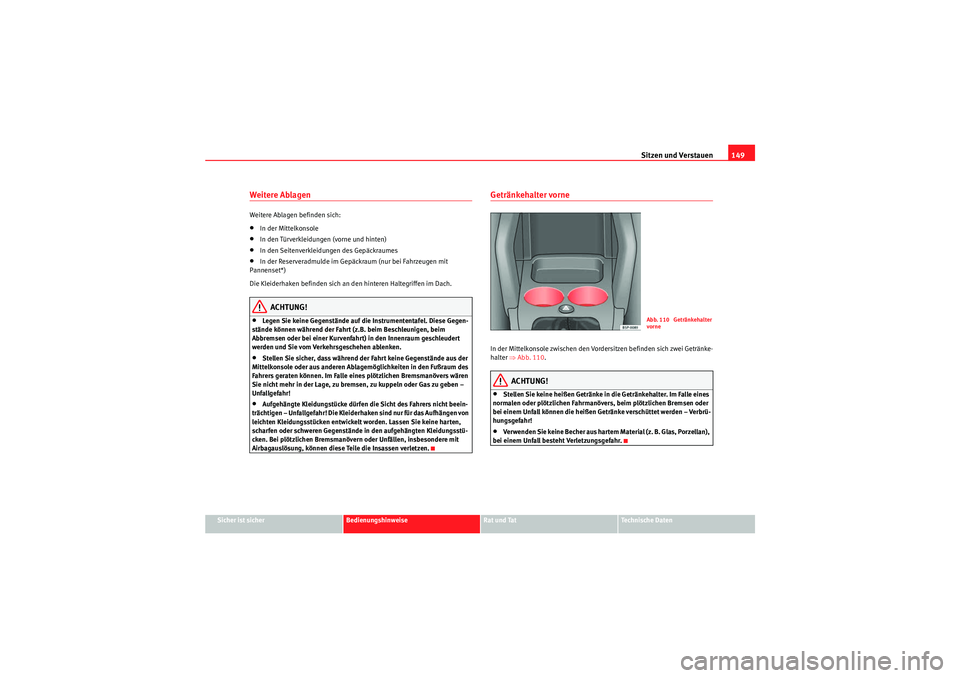

Weitere Ablagen Weitere Ablagen befinden sich:•In der Mittelkonsole•In den Türverkleidungen (vorne und hinten)•In den Seitenverkleidungen des Gepäckraumes•In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit
Pannenset*)
Die Kleiderhaken befinden sich an den hinteren Haltegriffen im Dach.ACHTUNG!
•Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z.B. beim Beschleunigen, beim
Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.•Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!•Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Getränkehalter vorne In der Mittelkonsole zwischen den Vordersitzen befinden sich zwei Getränke-
halter ⇒Abb. 110 .
ACHTUNG!
•Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!•Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Abb. 110 Getränkehalter
vorne
AlteaXL_DE.book Seite 149 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen

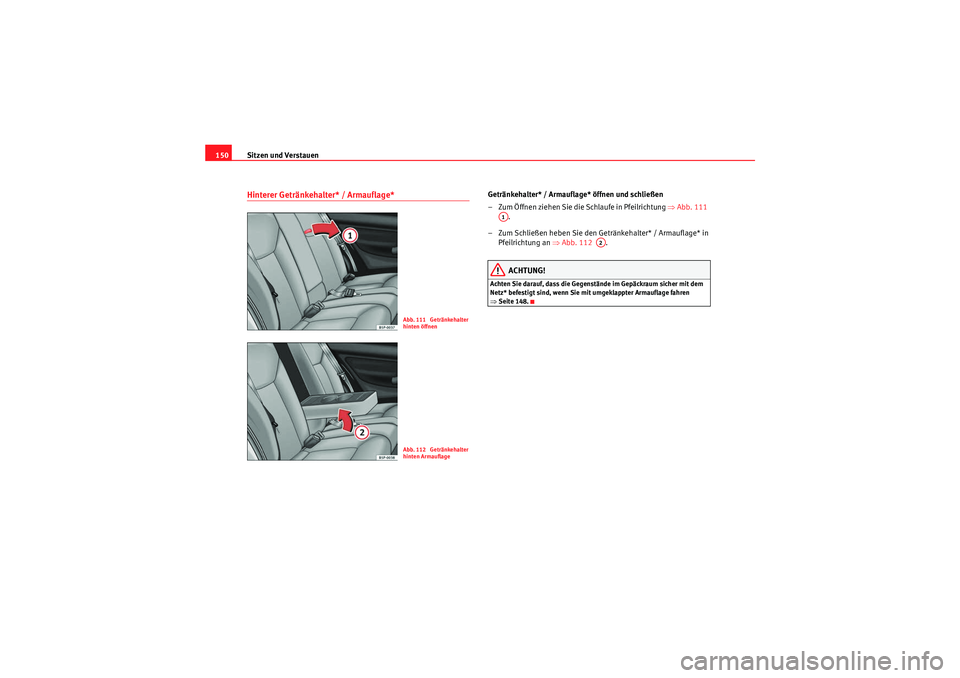

150Hinterer Getränkehalter* / Armauflage*
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒Abb. 111
.
– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in Pfeilrichtung an ⇒Abb. 112 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 148.
Abb. 111 Getränkehalter
hinten öffnenAbb. 112 Getränkehalter
hinten Armauflage
A1
A2
AlteaXL_DE.book Seite 150 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

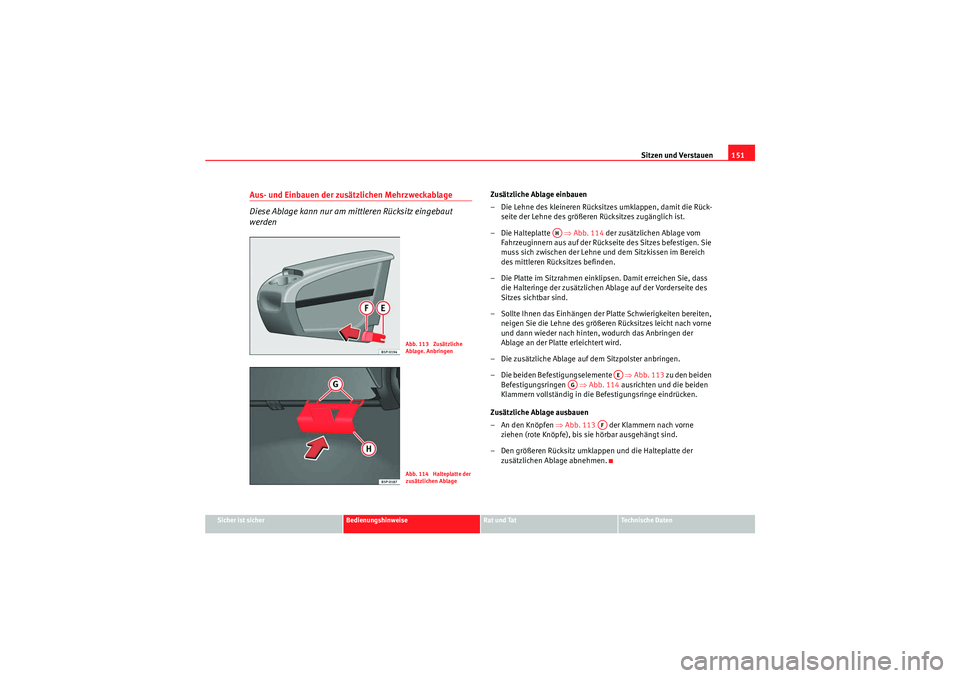

Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 114 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückse ite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
– Die zusätzliche Ablage auf dem Sitzpolster anbringen.
– Die beiden Befest igungselemente ⇒Abb. 113 zu den beiden
Befestigungsringen ⇒Abb. 114 ausrichten und die beiden
Klammern vollständig in die Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒Abb. 113 der Klammern nach vorne
ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.
Abb. 113 Zusätzliche
Ablage. AnbringenAbb. 114 Halteplatte der
zusätzlichen Ablage
AH
AE
AG
AF
AlteaXL_DE.book Seite 151 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen

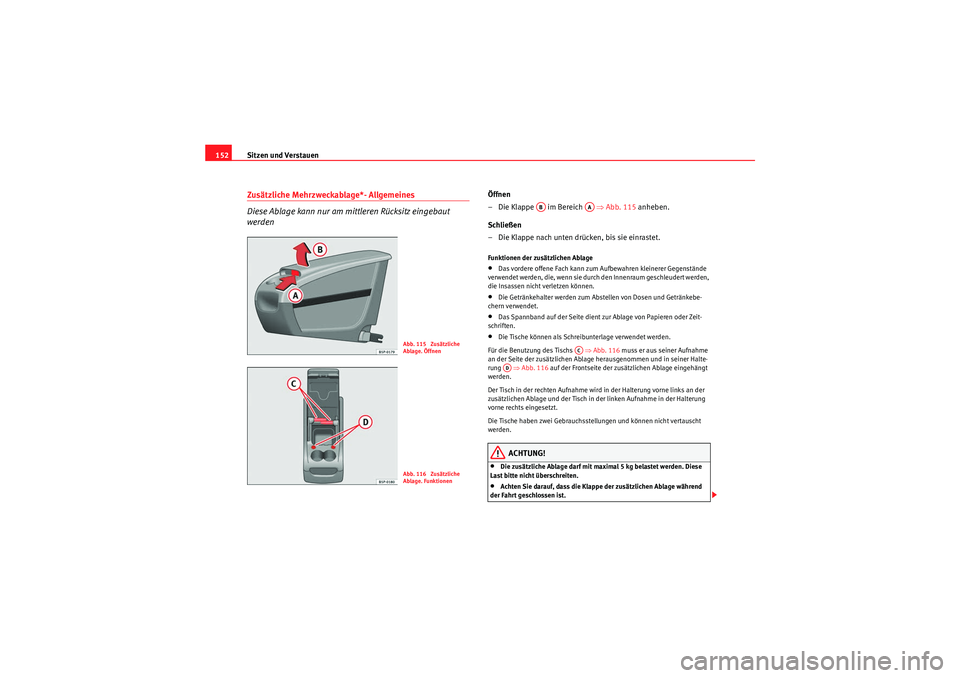

152Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden
Öffnen
– Die Klappe im Bereich ⇒Abb. 115 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•Das vordere offene Fach kann zum Aufbewahren kleinerer Gegenstände
verwendet werden, die, wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.•Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.•Das Spannband auf der Seite dient zur Ablage von Papieren oder Zeit-
schriften.•Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒ Abb. 116 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
rung ⇒Abb. 116 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.ACHTUNG!
•Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.•Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
Abb. 115 Zusätzliche
Ablage. ÖffnenAbb. 116 Zusätzliche
Ablage. Funktionen
AB
AA
AC
AD
AlteaXL_DE.book Seite 152 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen153
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•Die Tische dürfen sich während der Fahrt nicht in Gebrauchsstellung
befinden.•Während der Fahrt und wenn sie nicht benutzt werden, müssen die
Tische im Innern der zusätzlichen Ablage bei geschlossener Klappe aufbe-
wahrt werden.•Stellen Sie keine heißen Getränke in die Getränkehalter. Bei einem
Fahrmanöver kann das Getränk auslaufen und Verbrühungen verursachen.•Bei fahrendem Fahrzeug keine Dosen im Getränkehalter abstellen. Sie
könnten durch den Innenraum geschleudert werden und Verletzungen der
Insassen verursachen.•Achten Sie bitte darauf, dass die Halteplatte fest im Sitzrahmen einge-
hängt ist.•Wenn die Halteplatte nicht benutzt wird, bewahren Sie sie in der Ablage
auf.•Wenn die zusätzliche Ablage nicht gebraucht wird, befestigen Sie diese
bitte sicher mit dem Netz im Gepäckraum.Hinweis
•Achten Sie darauf, dass die zusätzliche Ablage fest eingebaut ist. Ziehen
Sie die Ablage am vorderen Fach nach vorne und überprüfen Sie, dass die
beiden Halteelemente fest in den beiden Ringen eingehängt sind.

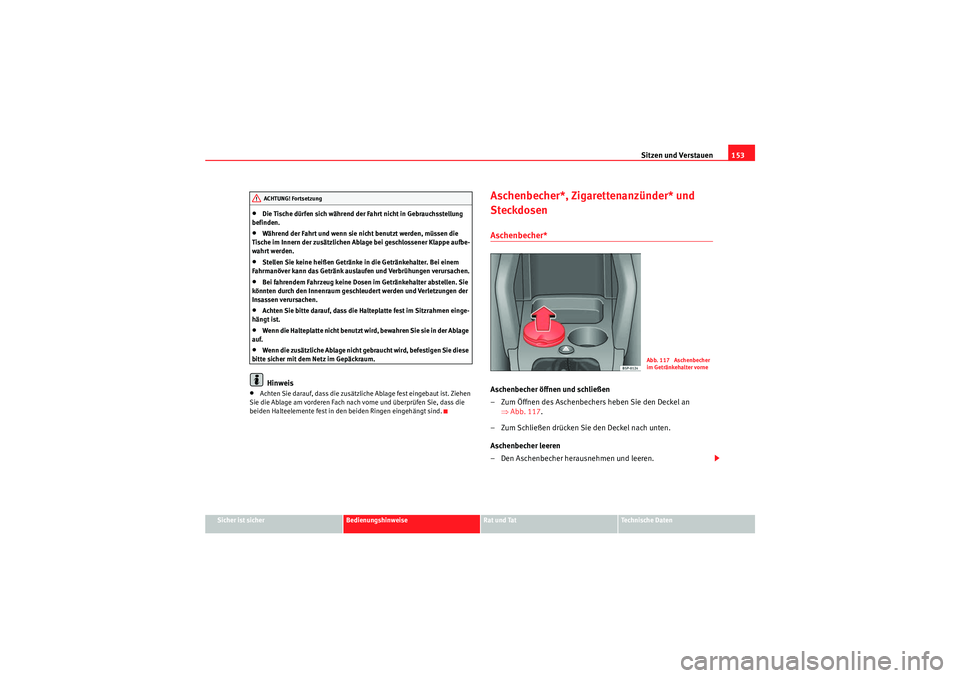

Aschenbecher*, Zigarettenanzünder* und
SteckdosenAschenbecher* Aschenbecher öffnen und schließen
– Zum Öffnen des Aschenbechers heben Sie den Deckel an ⇒Abb. 117 .
– Zum Schließen drücken Sie den Deckel nach unten.
Aschenbecher leeren
– Den Aschenbecher herausnehmen und leeren.
ACHTUNG! Fortsetzung
Abb. 117 Aschenbecher
im Getränkehalter vorne
AlteaXL_DE.book Seite 153 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen
154

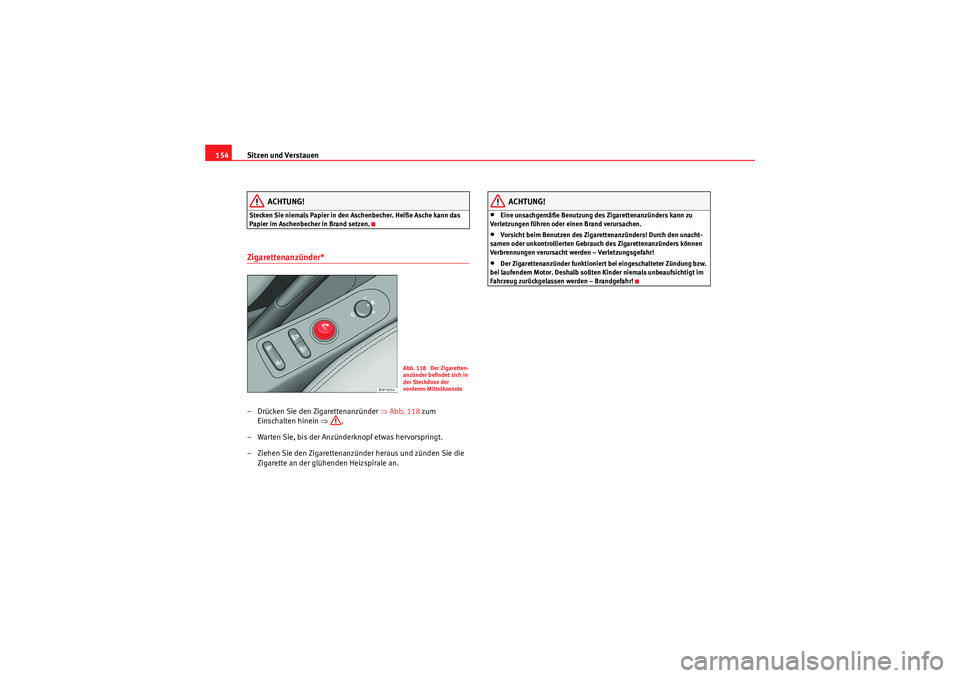

ACHTUNG!
Stecken Sie niemals Papier in den Aschenbecher. Heiße Asche kann das
Papier im Aschenbecher in Brand setzen.Zigarettenanzünder* – Drücken Sie den Zigarettenanzünder ⇒Abb. 118 zum
Einschalten hinein ⇒.
– Warten Sie, bis der Anzünderknopf etwas hervorspringt.
– Ziehen Sie den Zigarettenanzünder heraus und zünden Sie die Zigarette an der glühenden Heizspirale an.
ACHTUNG!
•Eine unsachgemäße Benutzung des Zigarettenanzünders kann zu
Verletzungen führen oder einen Brand verursachen.•Vorsicht beim Benutzen des Zigarettenanzünders! Durch den unacht-
samen oder unkontrollierten Gebrauch des Zigarettenanzünders können
Verbrennungen verursacht werden – Verletzungsgefahr!•Der Zigarettenanzünder funktioniert bei eingeschalteter Zündung bzw.
bei laufendem Motor. Deshalb sollten Kinder niemals unbeaufsichtigt im
Fahrzeug zurückgelassen werden – Brandgefahr!
Abb. 118 Der Zigaretten-
anzünder befindet sich in
der Steckdose der
vorderen Mittelkonsole
AlteaXL_DE.book Seite 154 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen155
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

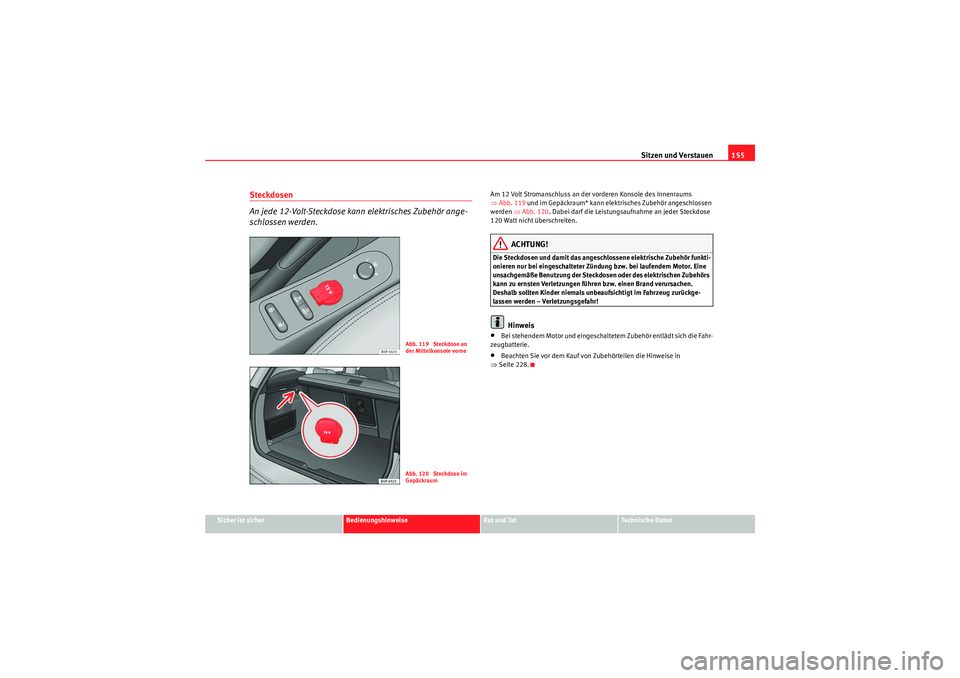

Steckdosen
An jede 12-Volt-Steckdose kann elektrisches Zubehör ange-
schlossen werden.
Am 12 Volt Stromanschluss an der vorderen Konsole des Innenraums
⇒Abb. 119 und im Gepäckraum* kann elektrisches Zubehör angeschlossen
werden ⇒Abb. 120 . Dabei darf die Leistungsaufnahme an jeder Steckdose
120 Watt nicht überschreiten.
ACHTUNG!
Die Steckdosen und damit das angeschlossene elektrische Zubehör funkti-
onieren nur bei eingeschalteter Zündung bzw. bei laufendem Motor. Eine
unsachgemäße Benutzung der Steckdosen oder des elektrischen Zubehörs
kann zu ernsten Verletzungen führen bzw. einen Brand verursachen.
Deshalb sollten Kinder niemals unbeaufsichtigt im Fahrzeug zurückge-
lassen werden – Verletzungsgefahr!
Hinweis
•Bei stehendem Motor und eingeschaltetem Zubehör entlädt sich die Fahr-
zeugbatterie.•Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 228.
Abb. 119 Steckdose an
der Mittelkonsole vorneAbb. 120 Steckdose im
Gepäckraum
AlteaXL_DE.book Seite 155 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen

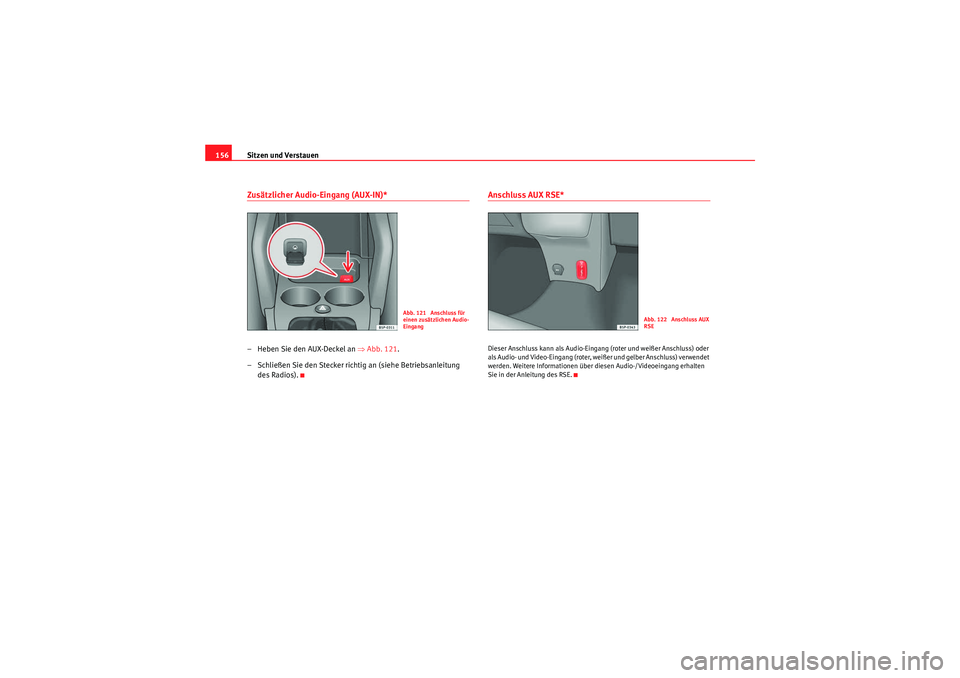

156Zusätzlicher Audio-Eingang (AUX-IN)*– Heben Sie den AUX-Deckel an ⇒ Abb. 121.
– Schließen Sie den Stecker richti g an (siehe Betriebsanleitung
des Radios).
Anschluss AUX RSE*Dieser Anschluss kann als Audio-Eingang (roter und weißer Anschluss) oder
als Audio- und Video-Eingang (roter, weißer und gelber Anschluss) verwendet
werden. Weitere Informationen über diesen Audio-/Videoeingang erhalten
Sie in der Anleitung des RSE.
Abb. 121 Anschluss für
einen zusätzlichen Audio-
Eingang
Abb. 122 Anschluss AUX
RSE
AlteaXL_DE.book Seite 156 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen157
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

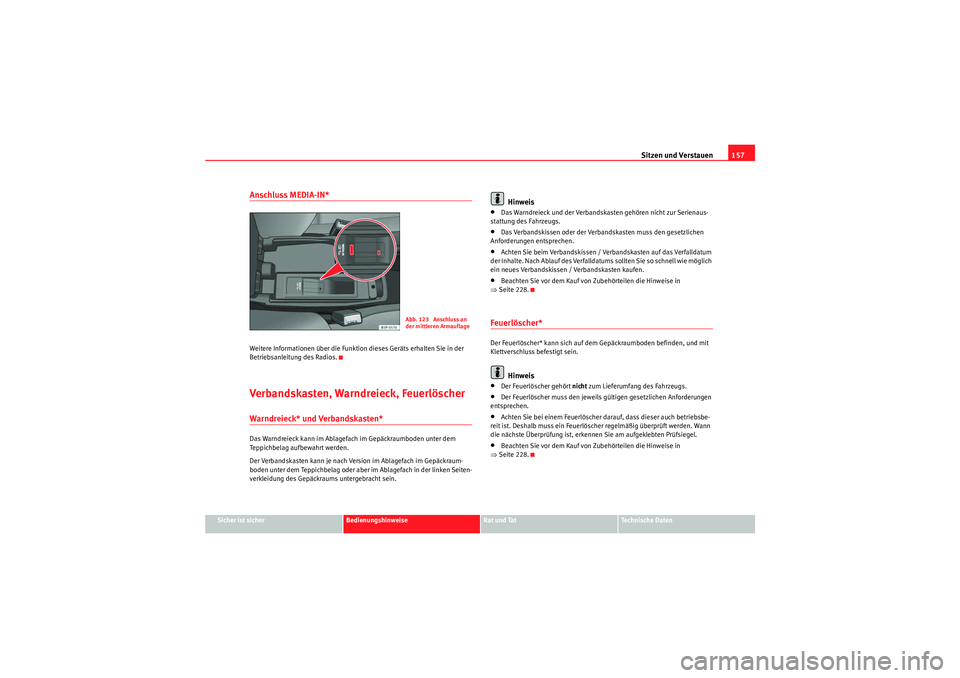

Anschluss MEDIA-IN*Weitere Informationen über die Funktion dieses Geräts erhalten Sie in der
Betriebsanleitung des Radios.Verbandskasten, Warndreieck, FeuerlöscherWarndreieck* und Verbandskasten*Das Warndreieck kann im Ablagefach im Gepäckraumboden unter dem
Teppichbelag aufbewahrt werden.
Der Verbandskasten kann je nach Version im Ablagefach im Gepäckraum-
boden unter dem Teppichbelag oder aber im Ablagefach in der linken Seiten-
verkleidung des Gepäckraums untergebracht sein.
Hinweis
•Das Warndreieck und der Verbandskasten gehören nicht zur Serienaus-
stattung des Fahrzeugs.•Das Verbandskissen oder der Verbandskasten muss den gesetzlichen
Anforderungen entsprechen.•Achten Sie beim Verbandskissen / Verbandskasten auf das Verfalldatum
der Inhalte. Nach Ablauf des Verfalldatums sollten Sie so schnell wie möglich
ein neues Verbandskissen / Verbandskasten kaufen.•Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 228.Feuerlöscher*Der Feuerlöscher* kann sich auf dem Gepäckraumboden befinden, und mit
Klettverschluss befestigt sein.
Hinweis
•Der Feuerlöscher gehört nicht zum Lieferumfang des Fahrzeugs.•Der Feuerlöscher muss den jeweils gültigen gesetzlichen Anforderungen
entsprechen.•Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Deshalb muss ein Feuerlöscher regelmäßig überprüft werden. Wann
die nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.•Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 228.
Abb. 123 Anschluss an
der mittleren Armauflage
AlteaXL_DE.book Seite 157 Dienstag, 1. September 2009 9:25 09

Sitzen und Verstauen

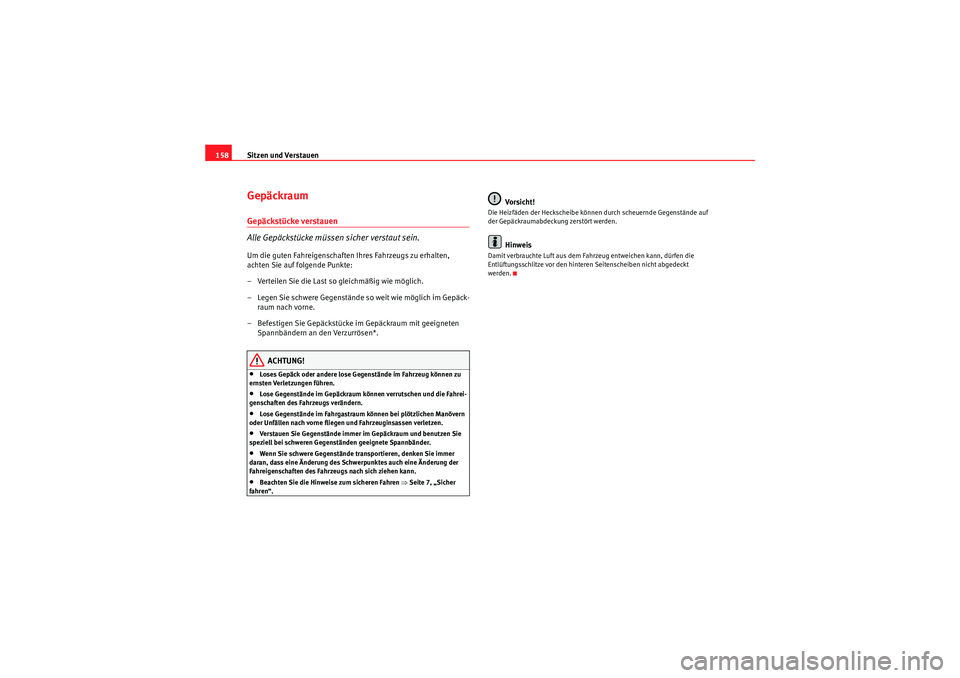

158GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen*.
ACHTUNG!
•Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.•Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.•Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.•Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.•Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.•Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.
Vo rsi ch t!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
AlteaXL_DE.book Seite 158 Dienstag, 1. September 2009 9:25 09
