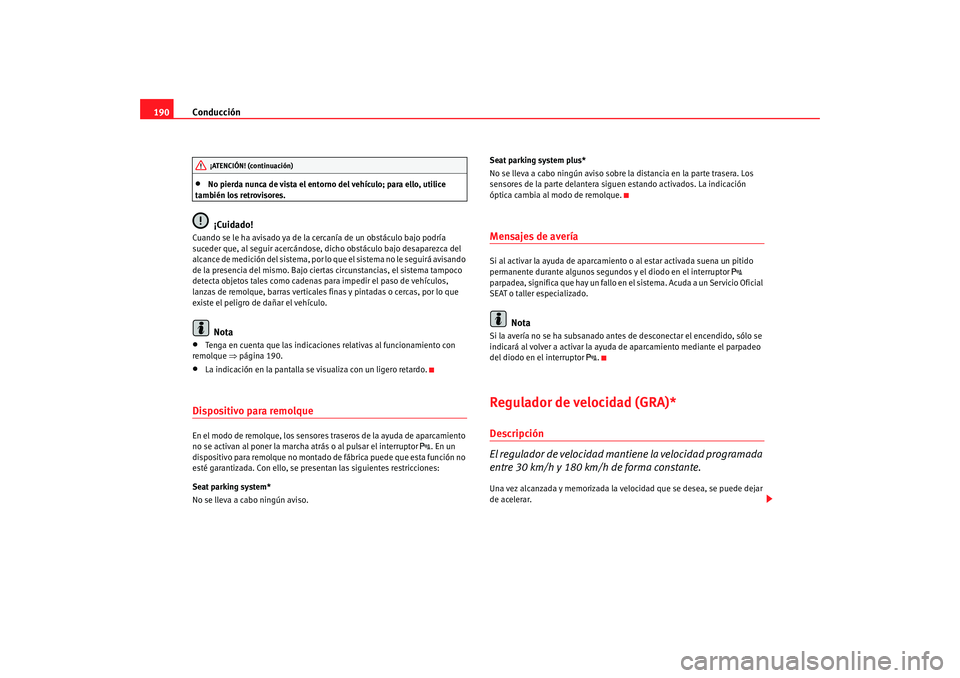

Conducción
190•
No pierda nunca de vista el entorno del vehículo; para ello, utilice
también los retrovisores.¡Cuidado!
Cuando se le ha avisado ya de la cercanía de un obstáculo bajo podría
suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del
alcance de medición del sistema, por lo que el sistema no le seguirá avisando
de la presencia del mismo. Bajo ciertas circunstancias, el sistema tampoco
detecta objetos tales como cadenas para impedir el paso de vehículos,
lanzas de remolque, barras verticales finas y pintadas o cercas, por lo que
existe el peligro de dañar el vehículo.
Nota
•
Tenga en cuenta que las indicaciones relativas al funcionamiento con
remolque ⇒página 190.
•
La indicación en la pantalla se visualiza con un ligero retardo.
Dispositivo para remolqueEn el modo de remolque, los sensores traseros de la ayuda de aparcamiento
no se activan al poner la marcha atrás o al pulsar el interruptor
. En un
dispositivo para remolque no montado de fábrica puede que esta función no
esté garantizada. Con ello, se presentan las siguientes restricciones:
Seat parking system*
No se lleva a cabo ningún aviso. Seat parking system plus*
No se lleva a cabo ningún aviso sobre
la distancia en la parte trasera. Los
sensores de la parte delantera siguen estando activados. La indicación
óptica cambia al modo de remolque.
Mensajes de averíaSi al activar la ayuda de aparcamiento o al estar activada suena un pitido
permanente durante algunos segundos y el diodo en el interruptor

parpadea, significa que hay un fallo en el sistema. Acuda a un Servicio Oficial
SEAT o taller especializado.
Nota
Si la avería no se ha subsanado antes de desconectar el encendido, sólo se
indicará al volver a activar la ayuda de aparcamiento mediante el parpadeo
del diodo en el interruptor
.
Regulador de velocidad (GRA)*Descripción
El regulador de velocidad mantiene la velocidad programada
entre 30 km/h y 180 km/h de forma constante.Una vez alcanzada y memorizada la velocidad que se desea, se puede dejar
de acelerar.
¡ATENCIÓN! (continuación)
AlteaXL_ES Seite 190 Mittwoch, 17. Dezember 2008 6:53 18

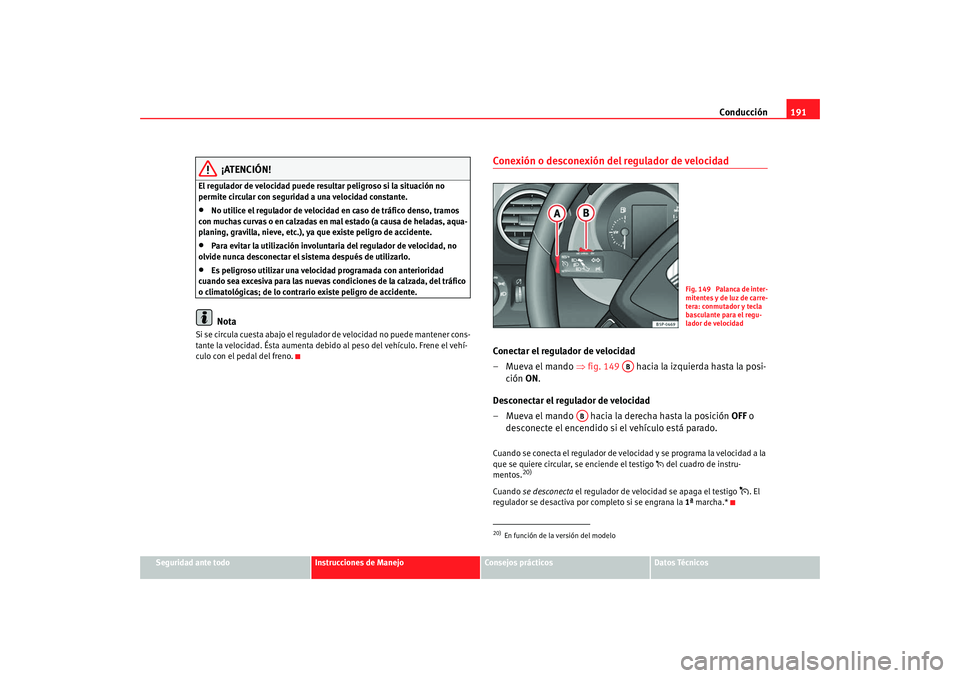

Conducción191
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
El regulador de velocidad puede resultar peligroso si la situación no
permite circular con seguridad a una velocidad constante.•
No utilice el regulador de velocidad en caso de tráfico denso, tramos
con muchas curvas o en calzadas en mal estado (a causa de heladas, aqua-
planing, gravilla, nieve, etc.), ya que existe peligro de accidente.
•
Para evitar la utilización involuntaria del regulador de velocidad, no
olvide nunca desconectar el sistema después de utilizarlo.
•
Es peligroso utilizar una velocidad programada con anterioridad
cuando sea excesiva para las nuevas condiciones de la calzada, del tráfico
o climatológicas; de lo contrario existe peligro de accidente.Nota
Si se circula cuesta abajo el regulador de velocidad no puede mantener cons-
tante la velocidad. Ésta aumenta debido al peso del vehículo. Frene el vehí-
culo con el pedal del freno.
Conexión o desconexión del regulador de velocidadConectar el regulador de velocidad
–Mueva el mando ⇒fig. 149 hacia la izquierda hasta la posi-
ción ON.
Desconectar el regulador de velocidad
– Mueva el mando hacia la derecha hasta la posición OFF o
desconecte el encendido si el vehículo está parado.Cuando se conecta el regulador de velocidad y se programa la velocidad a la
que se quiere circular, se enciende el testigo  del cuadro de instru-
mentos.
20)
Cuando se desconecta el regulador de velocidad se apaga el testigo
. El
regulador se desactiva por completo si se engrana la 1ª marcha.*
20)En función de la versión del modelo
Fig. 149 Palanca de inter-
mitentes y de luz de carre-
tera: conmutador y tecla
basculante para el regu-
lador de velocidad
AB
AB
AlteaXL_ES Seite 191 Mittwoch, 17. Dezember 2008 6:53 18

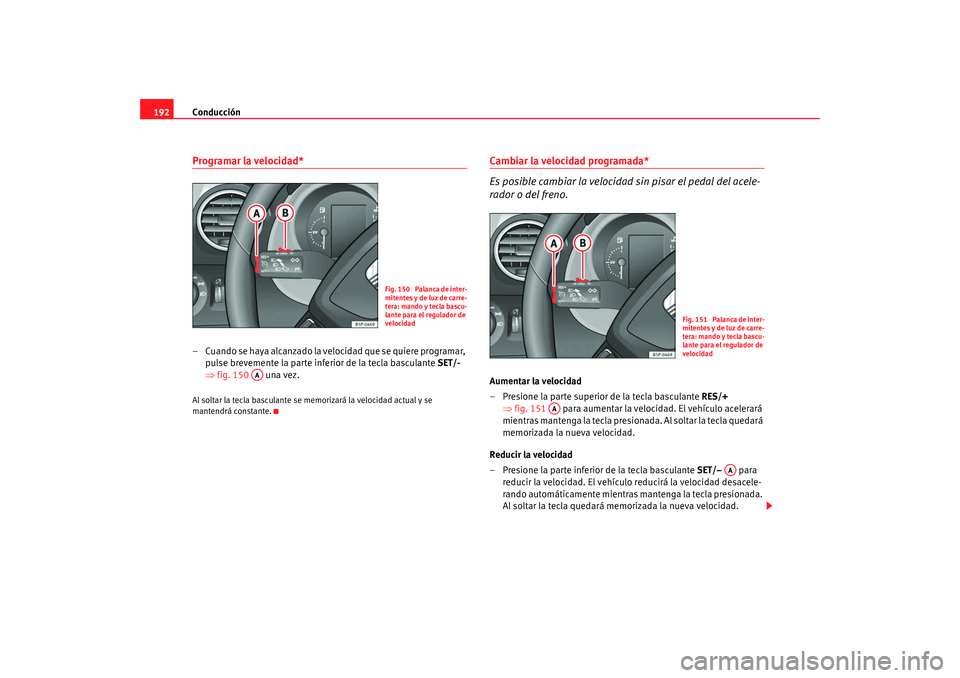

Conducción
192Programar la velocidad*– Cuando se haya alcanzado la velocidad que se quiere programar,
pulse brevemente la parte inferior de la tecla basculante SET/-
⇒ fig. 150 una vez.Al soltar la tecla basculante se memorizará la velocidad actual y se
mantendrá constante.
Cambiar la velocidad programada*
Es posible cambiar la velocidad sin pisar el pedal del acele-
rador o del freno.Aumentar la velocidad
– Presione la parte superior de la tecla basculante RES/+
⇒ fig. 151 para aumentar la velocidad. El vehículo acelerará
mientras mantenga la tecla presionada. Al soltar la tecla quedará
memorizada la nueva velocidad.
Reducir la velocidad
– Presione la parte inferior de la tecla basculante SET/– para
reducir la velocidad. El vehículo reducirá la velocidad desacele-
rando automáticamente mientras mantenga la tecla presionada.
Al soltar la tecla quedará memorizada la nueva velocidad.
Fig. 150 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
Fig. 151 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AA
AA
AlteaXL_ES Seite 192 Mittwoch, 17. Dezember 2008 6:53 18

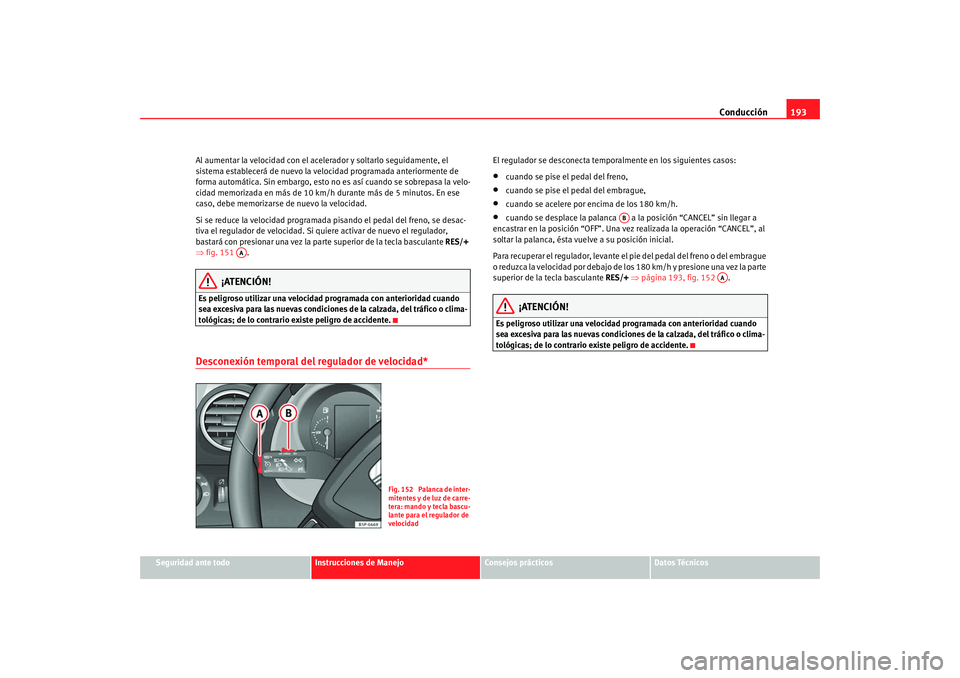

Conducción193
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Al aumentar la velocidad con el acelerador y soltarlo seguidamente, el
sistema establecerá de nuevo la velocidad programada anteriormente de
forma automática. Sin embargo, esto no
es así cuando se sobrepasa la velo-
cidad memorizada en más de 10 km/h durante más de 5 minutos. En ese
caso, debe memorizarse de nuevo la velocidad.
Si se reduce la velocidad programada pisando el pedal del freno, se desac-
tiva el regulador de velocidad. Si qu iere activar de nuevo el regulador,
bastará con presionar una vez la parte superior de la tecla basculante RES/+
⇒ fig. 151 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.Desconexión temporal del regulador de velocidad*
El regulador se desconecta tempor almente en los siguientes casos:•
cuando se pise el pedal del freno,
•
cuando se pise el pedal del embrague,
•
cuando se acelere por encima de los 180 km/h.
•
cuando se desplace la palanca a la posición “CANCEL” sin llegar a
encastrar en la posición “OFF”. Una vez realizada la operación “CANCEL”, al
soltar la palanca, ésta vuelve a su posición inicial.
Para recuperar el regulador, levante el pie del pedal del freno o del embrague
o reduzca la velocidad por debajo de los 180 km/h y presione una vez la parte
superior de la tecla basculante RES/+ ⇒ página 193, fig. 152 .
¡ATENCIÓN!
Es peligroso utilizar una velocidad programada con anterioridad cuando
sea excesiva para las nuevas condiciones de la calzada, del tráfico o clima-
tológicas; de lo contrario existe peligro de accidente.
AA
Fig. 152 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AB
AA
AlteaXL_ES Seite 193 Mittwoch, 17. Dezember 2008 6:53 18

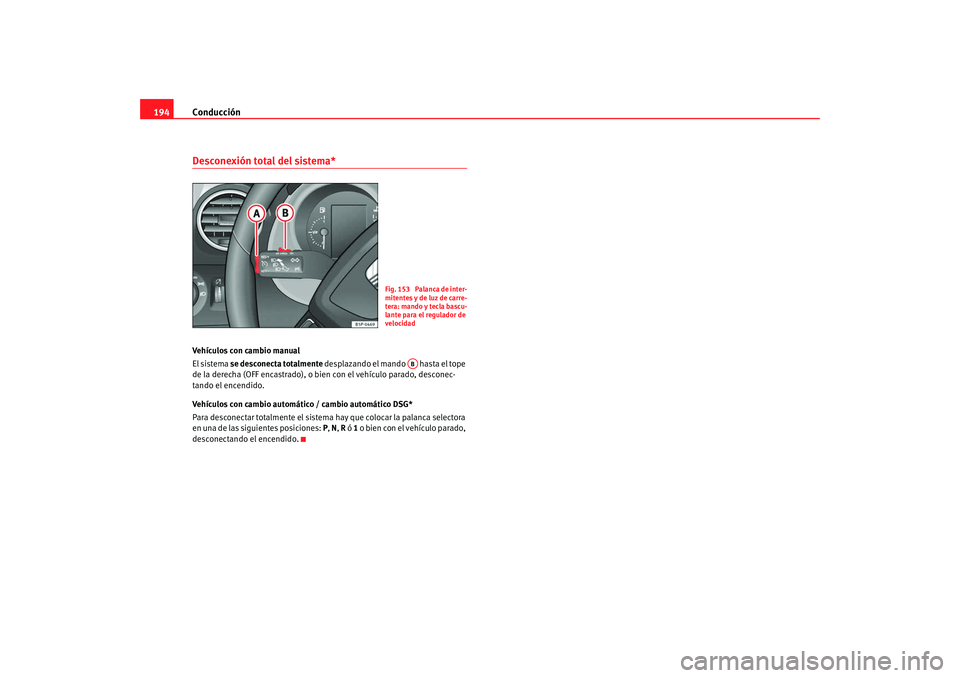

Conducción
194Desconexión total del sistema*Vehículos con cambio manual
El sistema se desconecta totalmente desplazando el mando hasta el tope
de la derecha (OFF encastrado), o bien con el vehículo parado, desconec-
tando el encendido.
Vehículos con cambio automático / cambio automático DSG*
Para desconectar totalmente el sistema hay que colocar la palanca selectora
en una de las siguientes posiciones: P , N , R ó 1 o bien con el vehículo parado,
desconectando el encendido.
Fig. 153 Palanca de inter-
mitentes y de luz de carre-
tera: mando y tecla bascu-
lante para el regulador de
velocidad
AB
AlteaXL_ES Seite 194 Mittwoch, 17. Dezember 2008 6:53 18

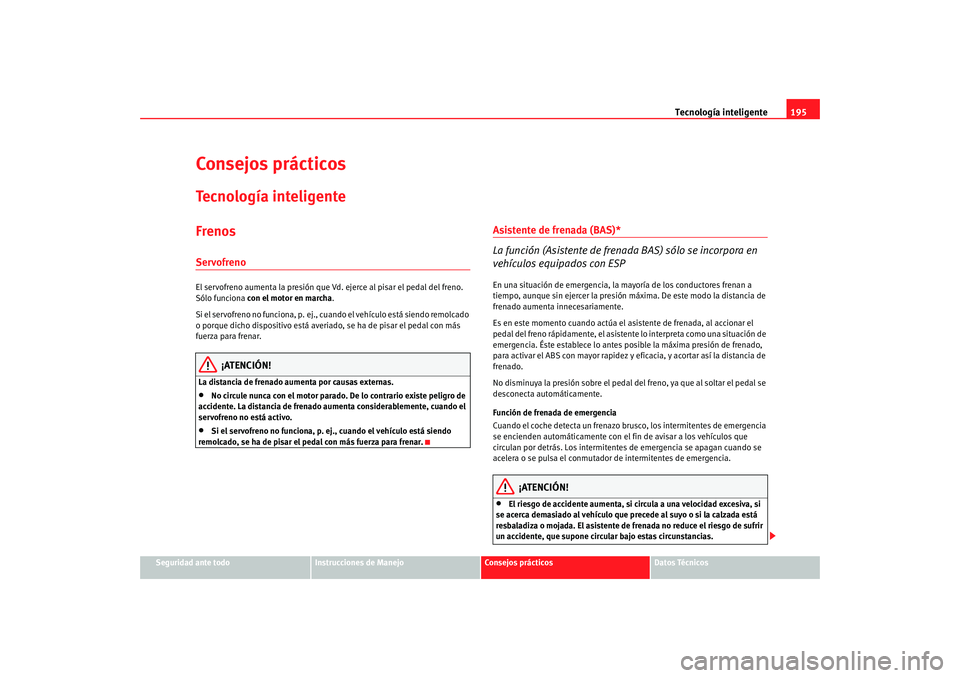

Tecnología inteligente195
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Consejos prácticosTecnología inteligenteFrenosServofrenoEl servofreno aumenta la presión que Vd . ejerce al pisar el pedal del freno.
Sólo funciona con el motor en marcha .
Si el servofreno no funciona, p. ej., cuando el vehículo está siendo remolcado
o porque dicho dispositivo está averiado, se ha de pisar el pedal con más
fuerza para frenar.
¡ATENCIÓN!
La distancia de frenado aumenta por causas externas.•
No circule nunca con el motor parado. De lo contrario existe peligro de
accidente. La distancia de frenado aumenta considerablemente, cuando el
servofreno no está activo.
•
Si el servofreno no funciona, p. ej ., cuando el vehículo está siendo
remolcado, se ha de pisar el pedal con más fuerza para frenar.
Asistente de frenada (BAS)*
La función (Asistente de frenada BAS) sólo se incorpora en
vehículos equipados con ESPEn una situación de emergencia, la mayoría de los conductores frenan a
tiempo, aunque sin ejercer la presión máxima. De este modo la distancia de
frenado aumenta innecesariamente.
Es en este momento cuando actúa el asistente de frenada, al accionar el
pedal del freno rápidamente, el asistente lo interpreta como una situación de
emergencia. Éste establece lo antes posible la máxima presión de frenado,
para activar el ABS con mayor rapidez y eficacia, y acortar así la distancia de
frenado.
No disminuya la presión sobre el pedal de l freno, ya que al soltar el pedal se
desconecta automáticamente.
Función de frenada de emergencia
Cuando el coche detecta un frenazo brusco, los intermitentes de emergencia
se encienden automáticamente con el fin de avisar a los vehículos que
circulan por detrás. Los intermitentes de emergencia se apagan cuando se
acelera o se pulsa el conmutador de intermitentes de emergencia.
¡ATENCIÓN!
•
El riesgo de accidente aumenta, si circula a una velocidad excesiva, si
se acerca demasiado al vehículo que precede al suyo o si la calzada está
resbaladiza o mojada. El asistente de frenada no reduce el riesgo de sufrir
un accidente, que supone circular bajo estas circunstancias.
AlteaXL_ES Seite 195 Mittwoch, 17. Dezember 2008 6:53 18

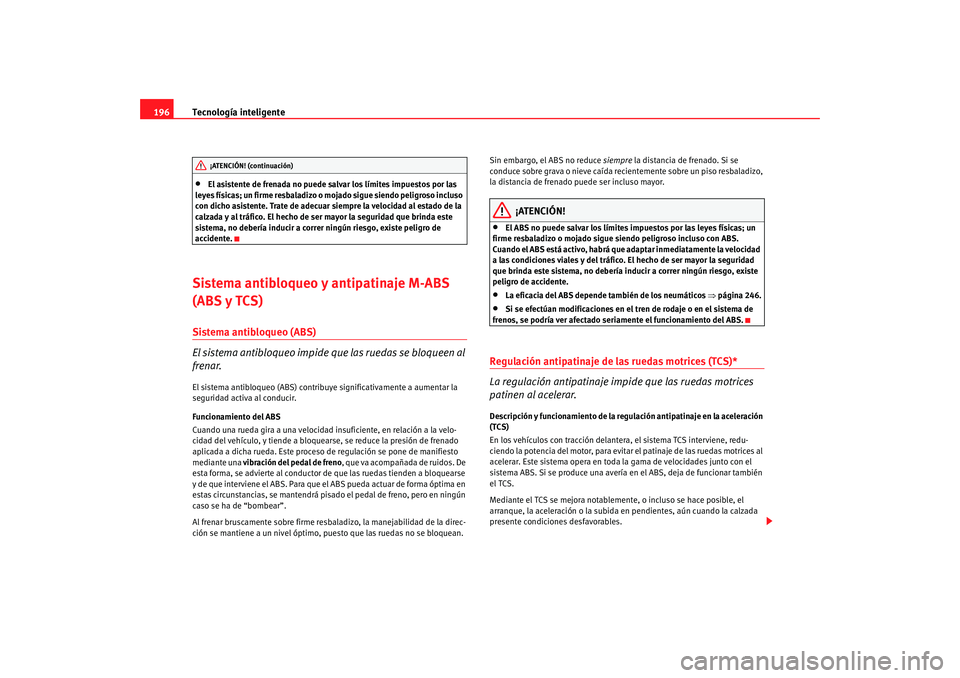

Tecnología inteligente
196•
El asistente de frenada no puede salvar los límites impuestos por las
leyes físicas; un firme resbaladizo o mojado sigue siendo peligroso incluso
con dicho asistente. Trate de adecuar siempre la velocidad al estado de la
calzada y al tráfico. El hecho de ser mayor la seguridad que brinda este
sistema, no debería inducir a correr ningún riesgo, existe peligro de
accidente.
Sistema antibloqueo y antipatinaje M-ABS
(ABS y TCS)Sistema antibloqueo (ABS)
El sistema antibloqueo impide qu e las ruedas se bloqueen al
frenar.El sistema antibloqueo (ABS) contribuye significativamente a aumentar la
seguridad activa al conducir.
Funcionamiento del ABS
Cuando una rueda gira a una velocidad insuficiente, en relación a la velo-
cidad del vehículo, y tiende a bloquearse, se reduce la presión de frenado
aplicada a dicha rueda. Este proceso de regulación se pone de manifiesto
mediante una vibración del pedal de freno , que va acompañada de ruidos. De
esta forma, se advierte al conductor de que las ruedas tienden a bloquearse
y de que interviene el ABS. Para que el ABS pueda actuar de forma óptima en
estas circunstancias, se mantendrá pisado el pedal de freno, pero en ningún
caso se ha de “bombear”.
Al frenar bruscamente sobre firme resbal adizo, la manejabilidad de la direc-
ción se mantiene a un nivel óptimo, puesto que las ruedas no se bloquean. Sin embargo, el ABS no reduce
siempre la distancia de frenado. Si se
conduce sobre grava o nieve caída recientemente sobre un piso resbaladizo,
la distancia de frenado puede ser incluso mayor.
¡ATENCIÓN!
•
El ABS no puede salvar los límites impuestos por las leyes físicas; un
firme resbaladizo o mojado sigue siendo peligroso incluso con ABS.
Cuando el ABS está activo, habrá que adaptar inmediatamente la velocidad
a las condiciones viales y del tráfico. El hecho de ser mayor la seguridad
que brinda este sistema, no debería inducir a correr ningún riesgo, existe
peligro de accidente.
•
La eficacia del ABS depende también de los neumáticos ⇒página 246.
•
Si se efectúan modificaciones en el tren de rodaje o en el sistema de
frenos, se podría ver afectado seriamente el funcionamiento del ABS.
Regulación antipatinaje de las ruedas motrices (TCS)*
La regulación antipatinaje im pide que las ruedas motrices
patinen al acelerar.Descripción y funcionamiento de la regu lación antipatinaje en la aceleración
(TCS)
En los vehículos con tracción delanter a, el sistema TCS interviene, redu-
ciendo la potencia del motor, para evitar el patinaje de las ruedas motrices al
acelerar. Este sistema opera en toda la gama de velocidades junto con el
sistema ABS. Si se produce una avería en el ABS, deja de funcionar también
el TCS.
Mediante el TCS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aún cuando la calzada
presente condiciones desfavorables.
¡ATENCIÓN! (continuación)
AlteaXL_ES Seite 196 Mittwoch, 17. Dezember 2008 6:53 18

Tecnología inteligente197
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

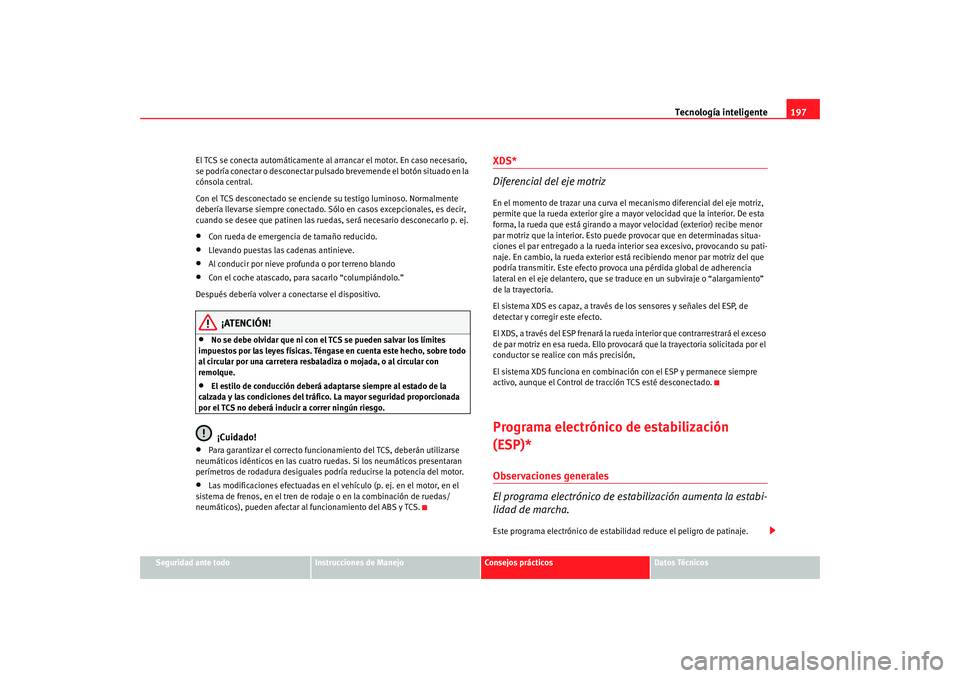

El TCS se conecta automáticamente al arra
ncar el motor. En caso necesario,
se podría conectar o desconectar pulsado brevemende el botón situado en la
cónsola central.
Con el TCS desconectado se enciende su testigo luminoso. Normalmente
debería llevarse siempre conectado. Sólo en casos excepcionales, es decir,
cuando se desee que patinen las ruedas, será necesario desconecarlo p. ej.
•
Con rueda de emergencia de tamaño reducido.
•
Llevando puestas las cadenas antinieve.
•
Al conducir por nieve profunda o por terreno blando
•
Con el coche atascado, para sacarlo “columpiándolo.”
Después debería volver a conectarse el dispositivo.
¡ATENCIÓN!
•
No se debe olvidar que ni con el TCS se pueden salvar los límites
impuestos por las leyes físicas. Téngase en cuenta este hecho, sobre todo
al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el TCS no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del TCS, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podr ía reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS y TCS.
XDS*
Diferencial del eje motrizEn el momento de trazar una curva el mecanismo diferencial del eje motriz,
permite que la rueda exterior gire a mayor velocidad que la interior. De esta
forma, la rueda que está girando a mayor velocidad (exterior) recibe menor
par motriz que la interior. Esto puede provocar que en determinadas situa-
ciones el par entregado a la rueda interior sea excesivo, provocando su pati-
naje. En cambio, la rueda exterior está recibiendo menor par motriz del que
podría transmitir. Este efecto provoca una pérdida global de adherencia
lateral en el eje delantero, que se traduce en un subviraje o “alargamiento”
de la trayectoria.
El sistema XDS es capaz, a través de los sensores y señales del ESP, de
detectar y corregir este efecto.
El XDS, a través del ESP frenará la rueda interior que contrarrestrará el exceso
de par motriz en esa rueda. Ello provoc ará que la trayectoria solicitada por el
conductor se realice con más precisión,
El sistema XDS funciona en combinación con el ESP y permanece siempre
activo, aunque el Control de tracción TCS esté desconectado.Programa electrónico de estabilización
(ESP)*Observaciones generales
El programa electrónico de estabilización aumenta la estabi-
lidad de marcha.Este programa electrónico de estabilidad reduce el peligro de patinaje.
AlteaXL_ES Seite 197 Mittwoch, 17. Dezember 2008 6:53 18

Tecnología inteligente

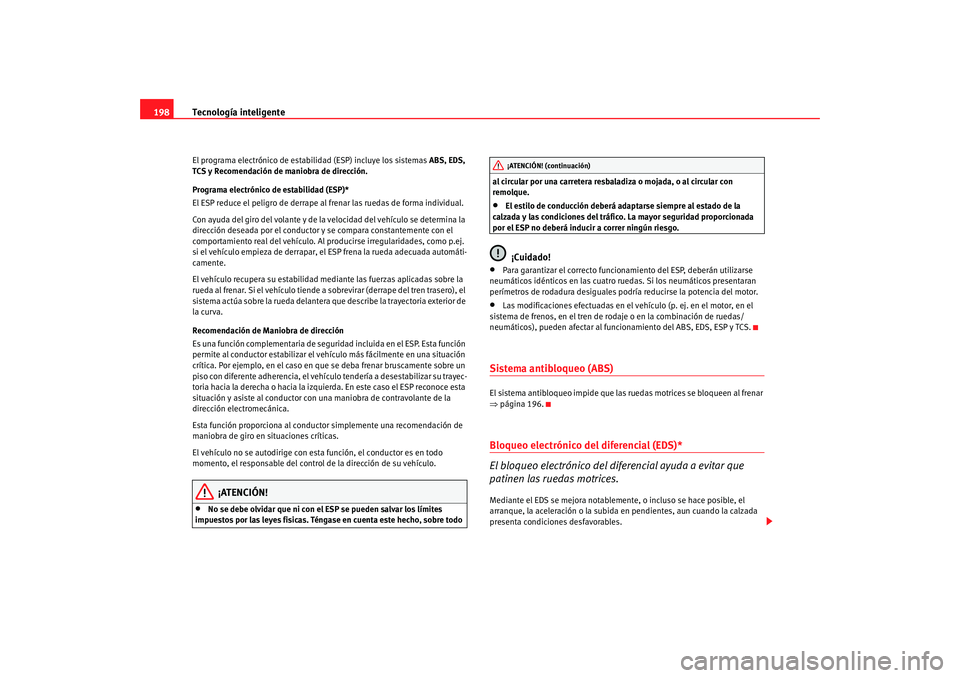

198El programa electrónico de estabi lidad (ESP) incluye los sistemas ABS, EDS,
TCS y Recomendación de maniobra de dirección.
Programa electrónico de estabilidad (ESP)*
El ESP reduce el peligro de derrape al frenar las ruedas de forma individual.
Con ayuda del giro del volante y de la velocidad del vehículo se determina la
dirección deseada por el conductor y se compara constantemente con el
comportamiento real del vehículo. Al pr oducirse irregularidades, como p.ej.
si el vehículo empieza de derrapar, el ESP frena la rueda adecuada automáti-
camente.
El vehículo recupera su estabilidad mediante las fuerzas aplicadas sobre la
rueda al frenar. Si el vehículo tiende a sobrevirar (derrape del tren trasero), el
sistema actúa sobre la rueda delantera que describe la trayectoria exterior de
la curva.
Recomendación de Maniobra de dirección
Es una función complementaria de seguri dad incluida en el ESP. Esta función
permite al conductor estabilizar el vehículo más fácilmente en una situación
crítica. Por ejemplo, en el caso en que se deba frenar bruscamente sobre un
piso con diferente adherencia, el vehículo tendería a desestabilizar su trayec-
toria hacia la derecha o hacia la izquierda. En este caso el ESP reconoce esta
situación y asiste al conductor con una maniobra de contravolante de la
dirección electromecánica.
Esta función proporciona al conductor simplemente una recomendación de
maniobra de giro en situaciones críticas.
El vehículo no se autodirige con esta función, el conductor es en todo
momento, el responsable del contro l de la dirección de su vehículo.
¡ATENCIÓN!
•
No se debe olvidar que ni con el ESP se pueden salvar los límites
impuestos por las leyes fisicas. Téngase en cuenta este hecho, sobre todo al circular por una carretera resbaladiza o mojada, o al circular con
remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.¡Cuidado!
•
Para garantizar el correcto funcionamiento del ESP, deberán utilizarse
neumáticos idénticos en las cuatro ruedas. Si los neumáticos presentaran
perímetros de rodadura desiguales podr ía reducirse la potencia del motor.
•
Las modificaciones efectuadas en el vehículo (p. ej. en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de ruedas/
neumáticos), pueden afectar al funcionamiento del ABS, EDS, ESP y TCS.
Sistema antibloqueo (ABS)El sistema antibloqueo impide que las ru edas motrices se bloqueen al frenar
⇒ página 196.Bloqueo electrónico del diferencial (EDS)*
El bloqueo electrónico del di ferencial ayuda a evitar que
patinen las ruedas motrices.Mediante el EDS se mejora notablem ente, o incluso se hace posible, el
arranque, la aceleración o la subida en pendientes, aun cuando la calzada
presenta condiciones desfavorables.
¡ATENCIÓN! (continuación)
AlteaXL_ES Seite 198 Mittwoch, 17. Dezember 2008 6:53 18

Tecnología inteligente199
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

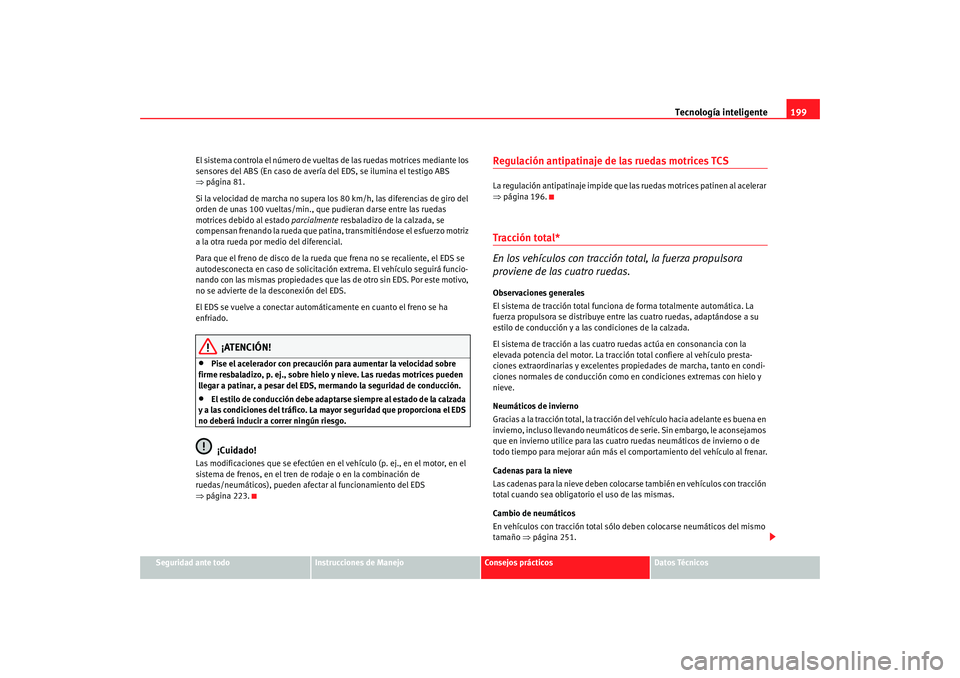

El sistema controla el número de vueltas de las ruedas motrices mediante los
sensores del ABS (En caso de avería del EDS, se ilumina el testigo ABS
⇒
página 81.
Si la velocidad de marcha no supera lo s 80 km/h, las diferencias de giro del
orden de unas 100 vueltas/min., que pudieran darse entre las ruedas
motrices debido al estado parcialmente resbaladizo de la calzada, se
compensan frenando la rueda que patina, transmitiéndose el esfuerzo motriz
a la otra rueda por medio del diferencial.
Para que el freno de disco de la rued a que frena no se recaliente, el EDS se
autodesconecta en caso de solicitación extrema. El vehículo seguirá funcio-
nando con las mismas propiedades que las de otro sin EDS. Por este motivo,
no se advierte de la desconexión del EDS.
El EDS se vuelve a conectar automáticamente en cuanto el freno se ha
enfriado.
¡ATENCIÓN!
•
Pise el acelerador con precaución para aumentar la velocidad sobre
firme resbaladizo, p. ej., sobre hielo y nieve. Las ruedas motrices pueden
llegar a patinar, a pesar del EDS, mermando la seguridad de conducción.
•
El estilo de conducción debe adaptarse siempre al estado de la calzada
y a las condiciones del tráfico. La mayor seguridad que proporciona el EDS
no deberá inducir a correr ningún riesgo.¡Cuidado!
Las modificaciones que se efectúen en el vehículo (p. ej., en el motor, en el
sistema de frenos, en el tren de rodaje o en la combinación de
ruedas/neumáticos), pueden afec tar al funcionamiento del EDS
⇒ página 223.
Regulación antipatinaje de las ruedas motrices TCSLa regulación antipatinaje impide que l as ruedas motrices patinen al acelerar
⇒ página 196.Tracción total*
En los vehículos con tracción total, la fuerza propulsora
proviene de las cuatro ruedas.Observaciones generales
El sistema de tracción total funciona de forma totalmente automática. La
fuerza propulsora se distribuye entre las cuatro ruedas, adaptándose a su
estilo de conducción y a las condiciones de la calzada.
El sistema de tracción a las cuatro ruedas actúa en consonancia con la
elevada potencia del motor. La tracción total confiere al vehículo presta-
ciones extraordinarias y excelentes propiedades de marcha, tanto en condi-
ciones normales de conducción como en condiciones extremas con hielo y
nieve.
Neumáticos de invierno
Gracias a la tracción total, la tracción del vehículo hacia adelante es buena en
invierno, incluso llevando neumáticos de serie. Sin embargo, le aconsejamos
que en invierno utilice para las cuatro ruedas neumáticos de invierno o de
todo tiempo para mejorar aún más el comportamiento del vehículo al frenar.
Cadenas para la nieve
Las cadenas para la nieve deben colocarse también en vehículos con tracción
total cuando sea obligatorio el uso de las mismas.
Cambio de neumáticos
En vehículos con tracción total sólo deben colocarse neumáticos del mismo
tamaño ⇒página 251.
AlteaXL_ES Seite 199 Mittwoch, 17. Dezember 2008 6:53 18
