Seat Altea XL 2010 Manual del propietario (in Spanish)

Climatización169
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

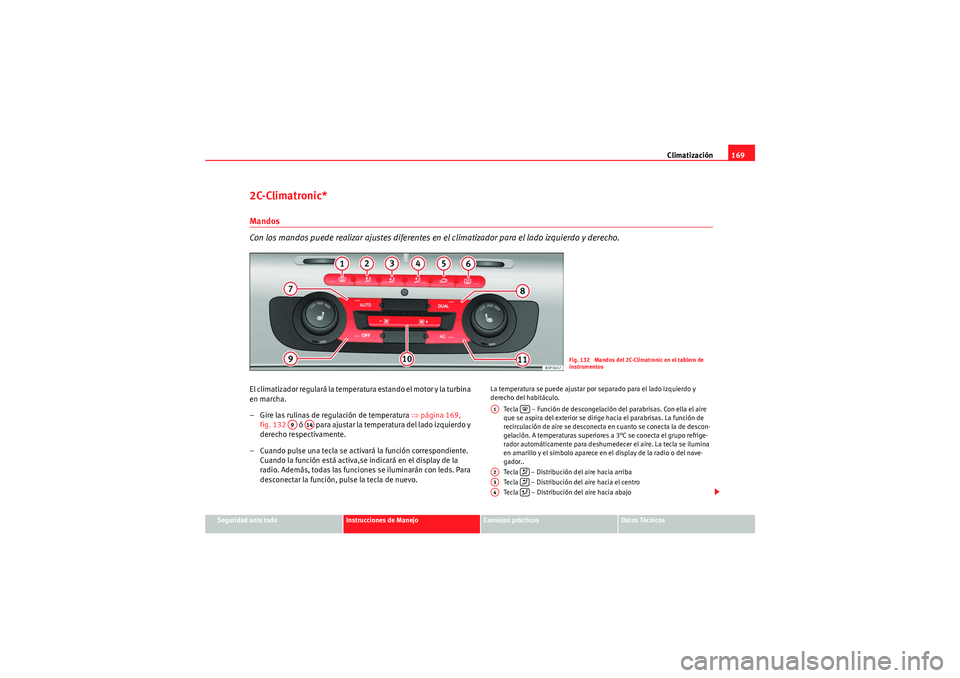

2C-Climatronic*Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.El climatizador regulará la temper atura estando el motor y la turbina
en marcha.
– Gire las rulinas de regulación de temperatura ⇒ página 169,
fig. 132 ó para ajustar la temperatura del lado izquierdo y
derecho respectivamente.
– Cuando pulse una tecla se activará la función correspondiente. Cuando la función está activa,se indicará en el display de la
radio. Además, todas las funciones se iluminarán con leds. Para
desconectar la función, pulse la tecla de nuevo.
La temperatura se puede ajustar por separado para el lado izquierdo y
derecho del habitáculo.
Tecla – Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3°C se conecta el grupo refrige-
rador automáticamente para deshumedecer el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display de la radio o del nave-
gador..
Tecla – Distribución del aire hacia arriba
Tecla – Distribución del aire hacia el centro
Tecla – Distribución del aire hacia abajo
Fig. 132 Mandos del 2C-Climatronic en el tablero de
instrumentos
A9
A14
A1

A2

A3

A4

Altea XL_ES.book Seite 169 Donnerstag, 30. Juli 2009 3:40 15

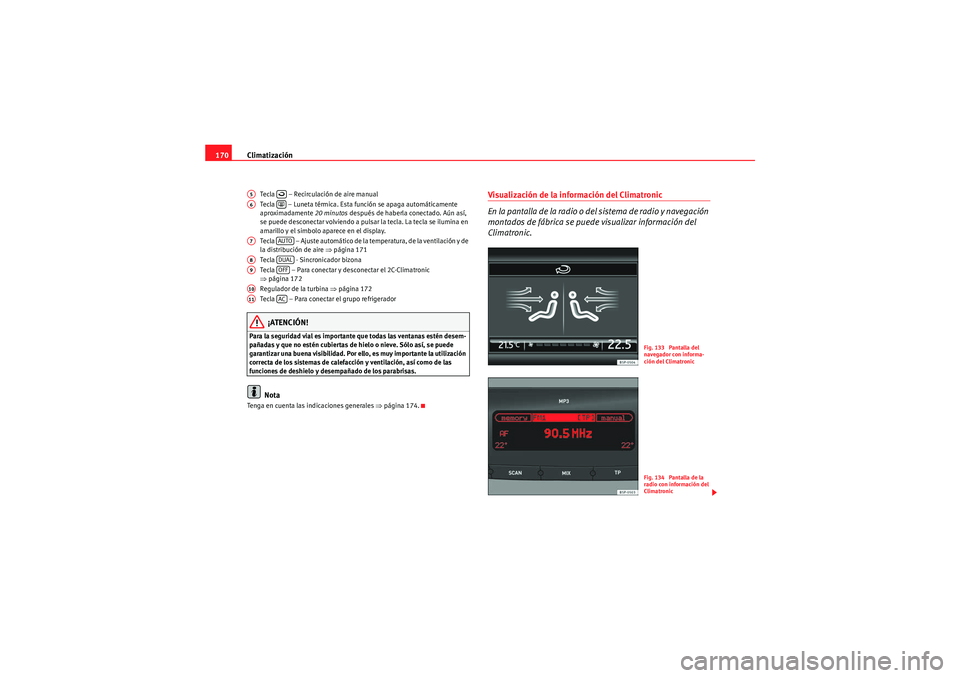

Climatización
170
Tecla – Recirculación de aire manual
Tecla – Luneta térmica. Esta función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒página 171
Te cla - Si ncron icad or bizo na
Tecla – Para conectar y desconectar el 2C-Climatronic
⇒ página 172
Regulador de la turbina ⇒página 172
Tecla – Para conectar el grupo refrigerador¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cubiertas de hielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 174.
Visualización de la información del Climatronic
En la pantalla de la radio o del sistema de radio y navegación
montados de fábrica se puede visualizar información del
Climatronic.
A5

A6

A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC
Fig. 133 Pantalla del
navegador con informa-
ción del ClimatronicFig. 134 Pantalla de la
radio con información del
Climatronic
Altea XL_ES.book Seite 170 Donnerstag, 30. Juli 2009 3:40 15

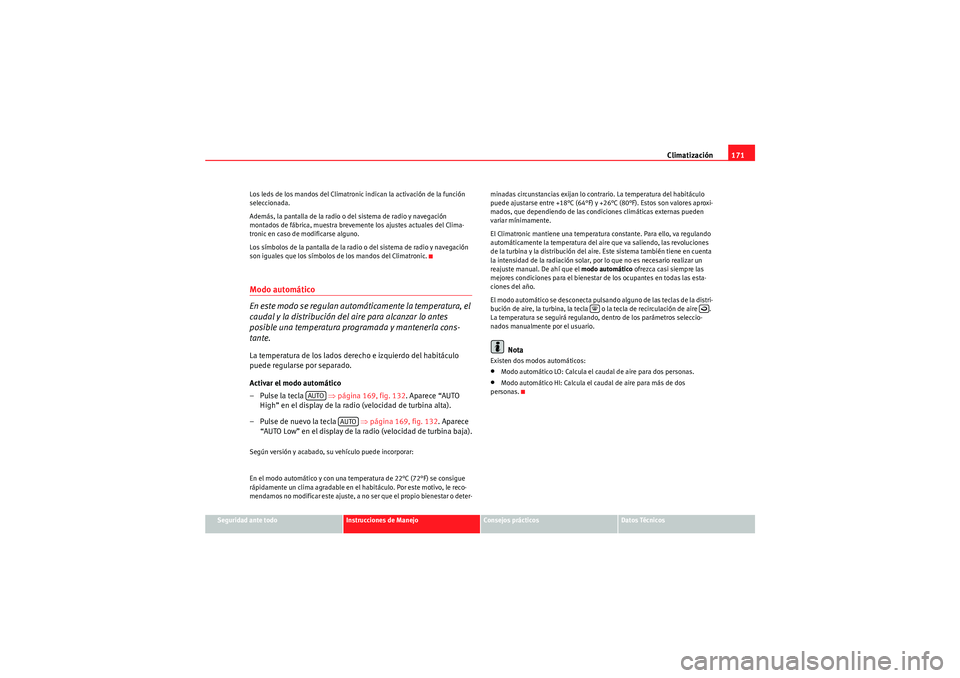

Climatización171
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Los leds de los mandos del Climatronic indican la activación de la función
seleccionada.
Además, la pantalla de la radio o del sistema de radio y navegación
montados de fábrica, muestra brevemente los ajustes actuales del Clima-
tronic en caso de modificarse alguno.
Los símbolos de la pantalla de la radio o del sistema de radio y navegación
son iguales que los símbolos de los mandos del Climatronic.
Modo automático
En este modo se regulan automáticamente la temperatura, el
caudal y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
–Pulse la tecla ⇒
página 169, fig. 132. Aparece “AUTO
High” en el display de la radio (velocidad de turbina alta).
–Pulse de nuevo la tecla ⇒ página 169, fig. 132. Aparece
“AUTO Low” en el display de la radio (velocidad de turbina baja).Según versión y acabado, su vehículo puede incorporar:
En el modo automático y con una temperatura de 22°C (72°F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter- minadas circunstancias exijan lo contrario. La temperatura del habitáculo
puede ajustarse entre +18°C (64°F) y +26°C (80°F). Estos son valores aproxi-
mados, que dependiendo de las condiciones climáticas externas pueden
variar mínimamente.
El Climatronic mantiene una temperatura constante. Para ello, va regulando
automáticamente la temperatura del aire que va saliendo, las revoluciones
de la turbina y la distribución del aire. Este sistema también tiene en cuenta
la intensidad de la radiación solar, por lo que no es necesario realizar un
reajuste manual. De ahí que el
modo automático ofrezca casi siempre las
mejores condiciones para el bienestar de los ocupantes en todas las esta-
ciones del año.
El modo automático se desconecta pulsando alguno de las teclas de la distri-
bución de aire, la turbina, la tecla o la tecla de recirculación de aire .
La temperatura se seguirá regulando, dentro de los parámetros seleccio-
nados manualmente por el usuario.
Nota
Existen dos modos automáticos:•Modo automático LO: Calcula el caudal de aire para dos personas.•Modo automático HI: Calcula el caudal de aire para más de dos
personas.
AUTO
AUTO


Altea XL_ES.book Seite 171 Donnerstag, 30. Juli 2009 3:40 15

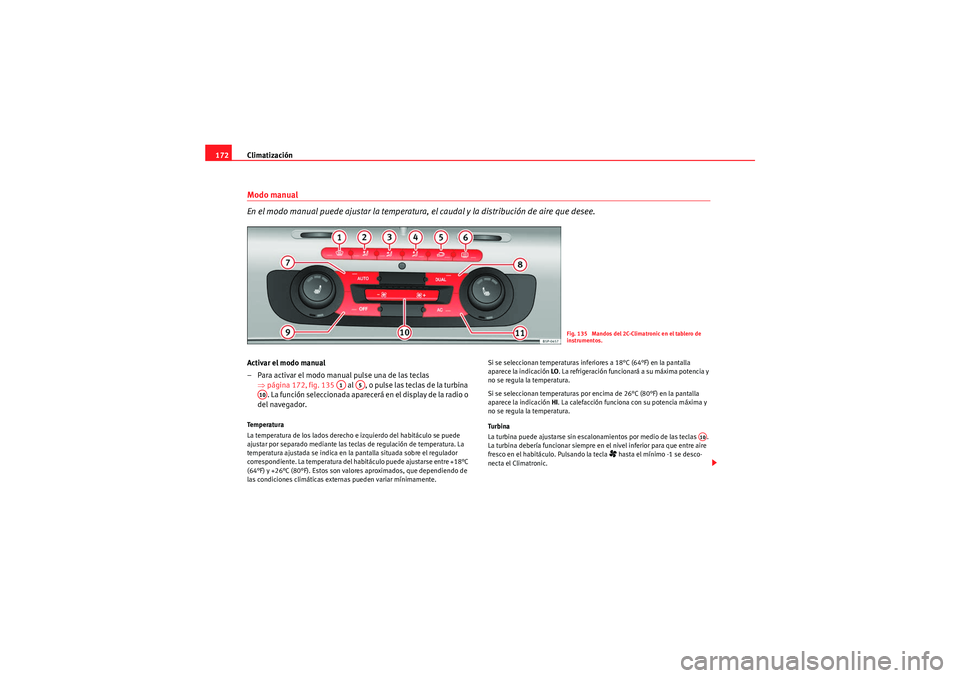

Climatización
172Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.Activar el modo manual
– Para activar el modo manual pulse una de las teclas
⇒página 172, fig. 135 al , o pulse las teclas de la turbina
. La función seleccionada aparecerá en el display de la radio o
del navegador.Te m p e r a t u r a
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador
correspondiente. La temperatura del habitáculo puede ajustarse entre +18°C
(64°F) y +26°C (80°F). Estos son valores aproximados, que dependiendo de
las condiciones climáticas externas pueden variar mínimamente. Si se seleccionan temperaturas inferiores a 18°C (64°F) en la pantalla
aparece la indicación LO
. La refrigeración funcionará a su máxima potencia y
no se regula la temperatura.
Si se seleccionan temperaturas por encima de 26°C (80°F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
Turbina
La turbina puede ajustarse sin escalonamientos por medio de las teclas .
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla
 hasta el mínimo -1 se desco-
necta el Climatronic.
Fig. 135 Mandos del 2C-Climatronic en el tablero de
instrumentos.
A1
A5
A10
A10
Altea XL_ES.book Seite 172 Donnerstag, 30. Juli 2009 3:40 15

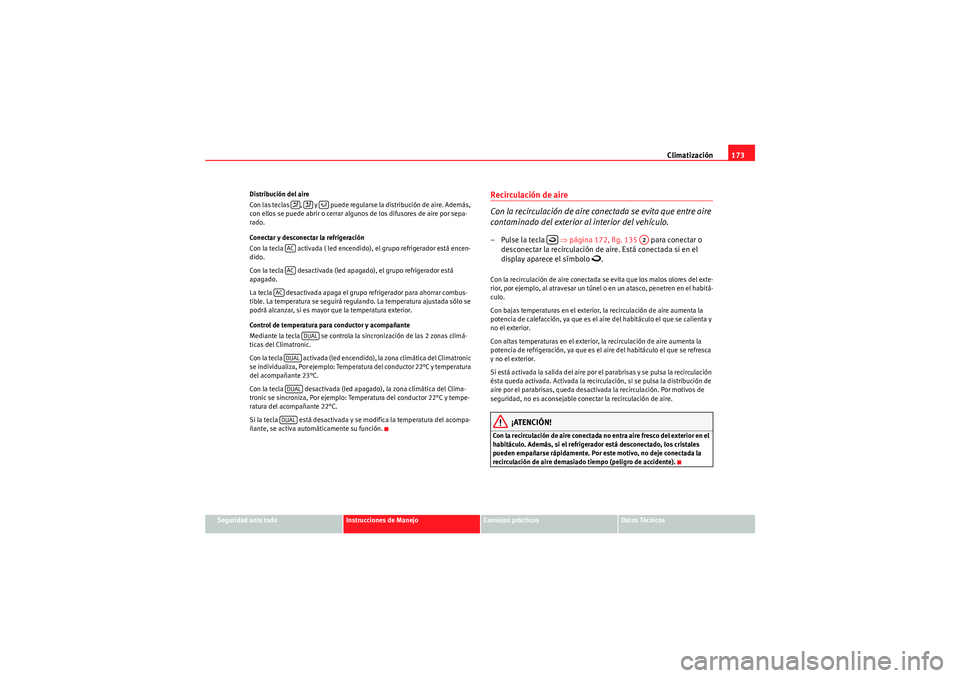

Climatización173
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Distribución del aire
Con las teclas , y puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado.
Conectar y desconectar la refrigeración
Con la tecla activada ( led encendido), el grupo refrigerador está encen-
dido.
Con la tecla desactivada (led apagado), el grupo refrigerador está
apagado.
La tecla desactivada apaga el grupo refrigerador para ahorrar combus-
tible. La temperatura se seguirá regula
ndo. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Control de temperatura para conductor y acompañante
Mediante la tecla se controla la sincronización de las 2 zonas climá-
ticas del Climatronic.
Con la tecla activada (led encendido), la zona climática del Climatronic
se individualiza, Por ejemplo: Temperatura del conductor 22°C y temperatura
del acompañante 23°C.
Con la tecla desactivada (led apagado), la zona climática del Clima-
tronic se sincroniza, Por ejemplo: Temperatura del conductor 22°C y tempe-
ratura del acompañante 22°C.
Si la tecla está desactivada y se modifica la temperatura del acompa-
ñante, se activa automáticamente su función.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.–Pulse la tecla ⇒página 172, fig. 135 para conectar o
desconectar la recirculación de aire. Está conectada si en el
display aparece el símbolo
.
Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior.
Si está activada la salida del aire por el parabrisas y se pulsa la recirculación
ésta queda activada. Activada la recirculación, si se pulsa la distribución de
aire por el parabrisas, queda desactivada la recirculación. Por motivos de
seguridad, no es aconsejable conectar la recirculación de aire.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).



ACAC
AC
DUAL
DUALDUALDUAL

A2
Altea XL_ES.book Seite 173 Donnerstag, 30. Juli 2009 3:40 15

Climatización

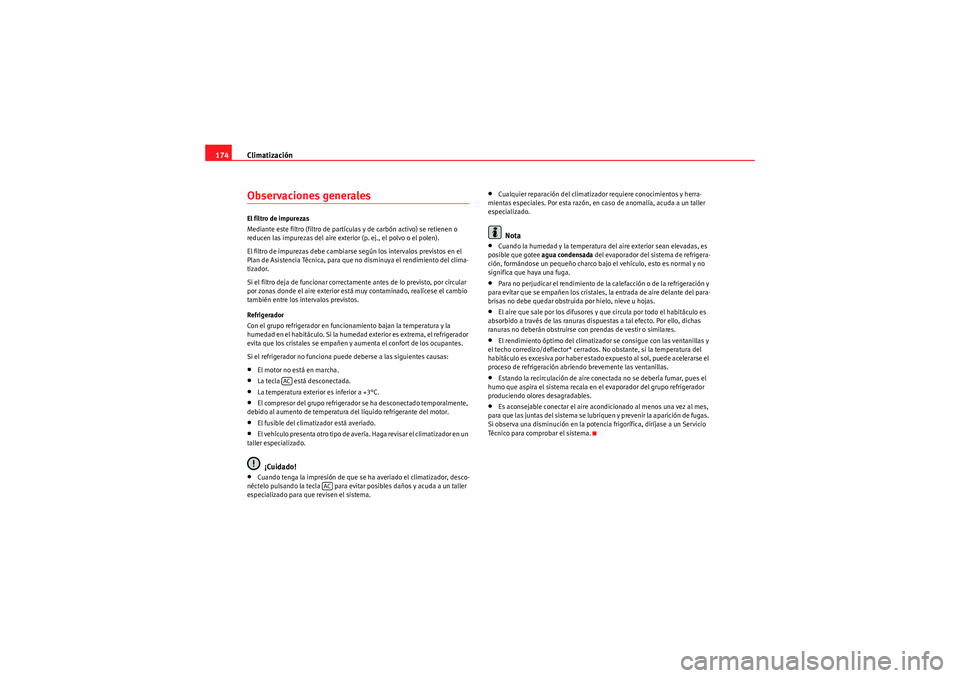

174Observaciones generalesEl filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o
reducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador.
Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos.
Refrigerador
Con el grupo refrigerador en funcionamiento bajan la temperatura y la
humedad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes.
Si el refrigerador no funciona puede deberse a las siguientes causas:•El motor no está en marcha.•La tecla está desconectada.•La temperatura exterior es inferior a +3°C.•El compresor del grupo refrigerador se ha desconectado temporalmente,
debido al aumento de temperatura del líquido refrigerante del motor.•El fusible del climatizador está averiado.•El vehículo presenta otro tipo de avería. Haga revisar el climatizador en un
taller especializado.¡Cuidado!
•Cuando tenga la impresión de que se ha averiado el climatizador, desco-
néctelo pulsando la tecla para evitar posibles daños y acuda a un taller
especializado para que revisen el sistema.
•Cualquier reparación del climatizador requiere conocimientos y herra-
mientas especiales. Por esta razón, en caso de anomalía, acuda a un taller
especializado.Nota
•Cuando la humedad y la temperatura del aire exterior sean elevadas, es
posible que gotee agua condensada del evaporador del sistema de refrigera-
ción, formándose un pequeño charco bajo el vehículo, esto es normal y no
significa que haya una fuga.•Para no perjudicar el rendimiento de la calefacción o de la refrigeración y
para evitar que se empañen los cristales, la entrada de aire delante del para-
brisas no debe quedar obstruida por hielo, nieve u hojas.•El aire que sale por los difusores y que circula por todo el habitáculo es
absorbido a través de las ranuras dispuestas a tal efecto. Por ello, dichas
ranuras no deberán obstruirse con prendas de vestir o similares.•El rendimiento óptimo del climatizador se consigue con las ventanillas y
el techo corredizo/deflector* cerrados. No obstante, si la temperatura del
habitáculo es excesiva por haber estado expuesto al sol, puede acelerarse el
proceso de refrigeración abriendo brevemente las ventanillas.•Estando la recirculación de aire conectada no se debería fumar, pues el
humo que aspira el sistema recala en el evaporador del grupo refrigerador
produciendo olores desagradables.•Es aconsejable conectar el aire acondicionado al menos una vez al mes,
para que las juntas del sistema se lubriquen y prevenir la aparición de fugas.
Si observa una disminución en la potencia frigorífica, diríjase a un Servicio
Técnico para comprobar el sistema.
AC
AC
Altea XL_ES.book Seite 174 Donnerstag, 30. Juli 2009 3:40 15

Conducción175
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

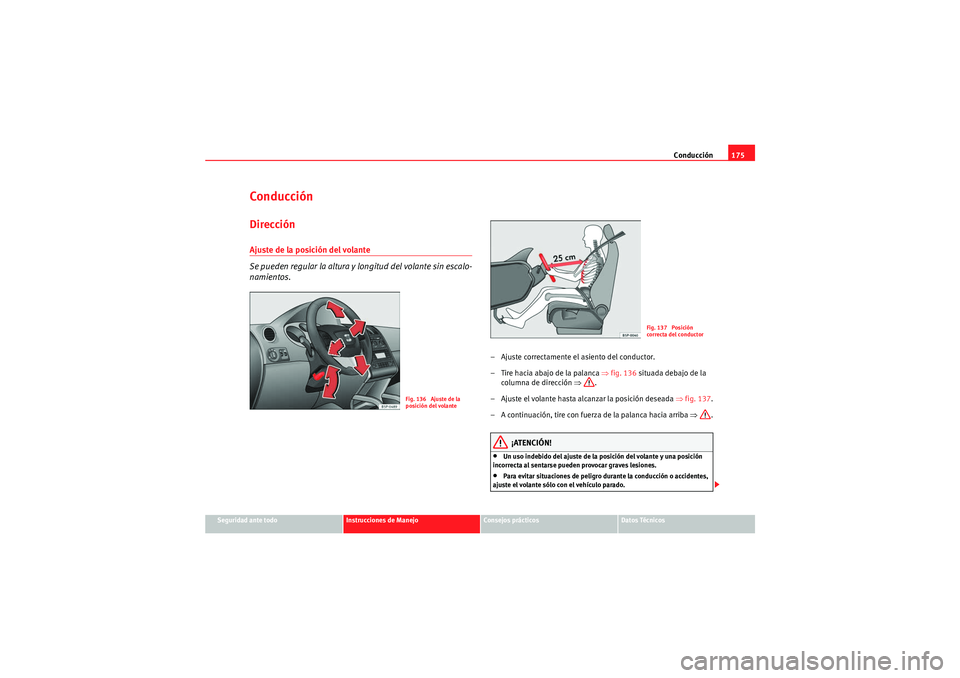

ConducciónDirecciónAjuste de la posición del volante
Se pueden regular la altura y longitud del volante sin escalo-
namientos.
– Ajuste correctamente el asiento del conductor.
– Tire hacia abajo de la palanca ⇒fig. 136 situada debajo de la
columna de dirección ⇒.
– Ajuste el volante hasta alcanzar la posición deseada ⇒fig. 137 .
– A continuación, tire con fuerza de la palanca hacia arriba ⇒.
¡ATENCIÓN!
•Un uso indebido del ajuste de la posición del volante y una posición
incorrecta al sentarse pueden provocar graves lesiones.•Para evitar situaciones de peligro durante la conducción o accidentes,
ajuste el volante sólo con el vehículo parado.
Fig. 136 Ajuste de la
posición del volante
Fig. 137 Posición
correcta del conductor
Altea XL_ES.book Seite 175 Donnerstag, 30. Juli 2009 3:40 15

Conducción

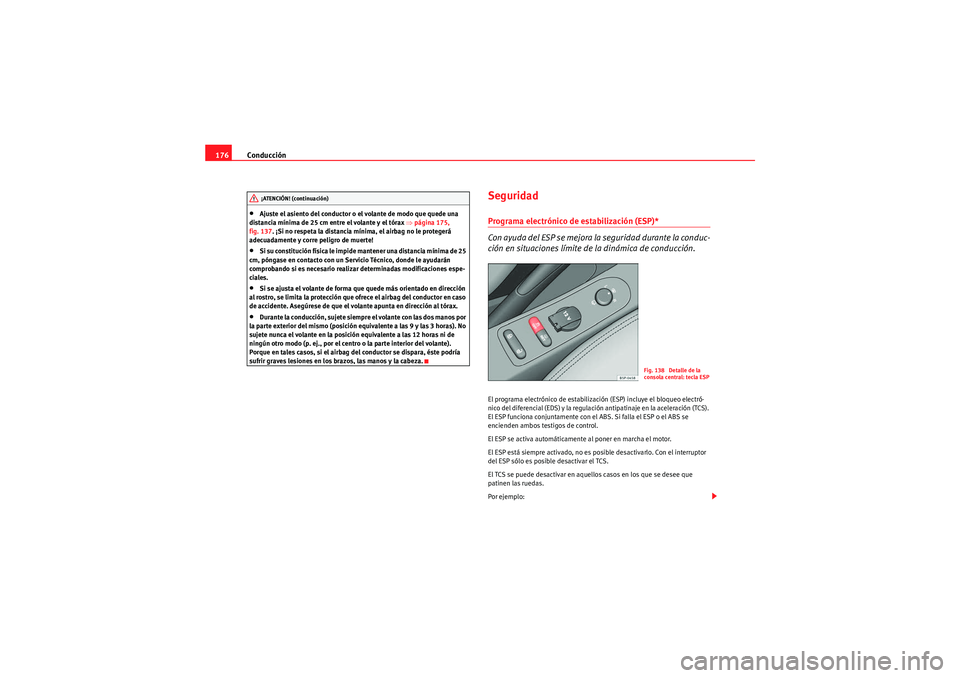

176•Ajuste el asiento del conductor o el volante de modo que quede una
distancia mínima de 25 cm entre el volante y el tórax ⇒página 175,
fig. 137 . ¡Si no respeta la distancia mínima, el airbag no le protegerá
adecuadamente y corre peligro de muerte!•S i s u co ns t i tu c ió n fí s ica l e im pi d e m an te n e r una d is ta n cia m ín i ma d e 2 5
cm, póngase en contacto con un Servicio Técnico, donde le ayudarán
comprobando si es necesario realizar determinadas modificaciones espe-
ciales.•Si se ajusta el volante de forma que quede más orientado en dirección
al rostro, se limita la protección que ofrece el airbag del conductor en caso
de accidente. Asegúrese de que el volante apunta en dirección al tórax.•Durante la conducción, sujete siempre el volante con las dos manos por
la parte exterior del mismo (posición equivalente a las 9 y las 3 horas). No
sujete nunca el volante en la posición equivalente a las 12 horas ni de
ningún otro modo (p. ej., por el centro o la parte interior del volante).
Porque en tales casos, si el airbag del conductor se dispara, éste podría
sufrir graves lesiones en los brazos, las manos y la cabeza.
SeguridadPrograma electrónico de estabilización (ESP)*
Con ayuda del ESP se mejora la seguridad durante la conduc-
ción en situaciones límite de la dinámica de conducción.El programa electrónico de estabilización (ESP) incluye el bloqueo electró-
nico del diferencial (EDS) y la regulación antipatinaje en la aceleración (TCS).
El ESP funciona conjuntamente con el ABS. Si falla el ESP o el ABS se
encienden ambos testigos de control.
El ESP se activa automáticamente al poner en marcha el motor.
El ESP está siempre activado, no es posible desactivarlo. Con el interruptor
del ESP sólo es posible desactivar el TCS.
El TCS se puede desactivar en aquellos casos en los que se desee que
patinen las ruedas.
Por ejemplo:
¡ATENCIÓN! (continuación)
Fig. 138 Detalle de la
consola central: tecla ESP
Altea XL_ES.book Seite 176 Donnerstag, 30. Juli 2009 3:40 15

Conducción177
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

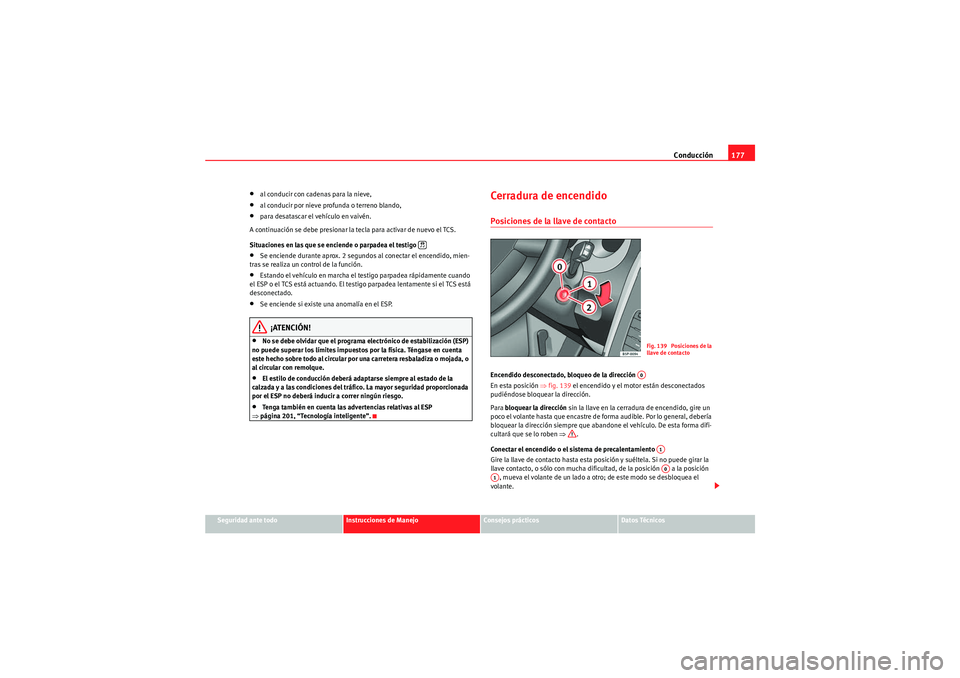

•al conducir con cadenas para la nieve,•al conducir por nieve profunda o terreno blando,•para desatascar el vehículo en vaivén.
A continuación se debe presionar la tecla para activar de nuevo el TCS.
Situaciones en las que se enciende o parpadea el testigo •Se enciende durante aprox. 2 segundos al conectar el encendido, mien-
tras se realiza un control de la función.•Estando el vehículo en marcha el testigo parpadea rápidamente cuando
el ESP o el TCS está actuando. El testigo parpadea lentamente si el TCS está
desconectado.•Se enciende si existe una anomalía en el ESP.¡ATENCIÓN!
•No se debe olvidar que el programa electrónico de estabilización (ESP)
no puede superar los límites impuestos por la física. Téngase en cuenta
este hecho sobre todo al circular por una carretera resbaladiza o mojada, o
al circular con remolque.•El estilo de conducción deberá adaptarse siempre al estado de la
calzada y a las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.•Tenga también en cuenta las advertencias relativas al ESP
⇒ página 201, “Tecnología inteligente”.
Cerradura de encendidoPosiciones de la llave de contactoEncendido desconectado, bloqueo de la dirección
En esta posición ⇒fig. 139 el encendido y el motor están desconectados
pudiéndose bloquear la dirección.
Para bloquear la dirección sin la llave en la cerradura de encendido, gire un
poco el volante hasta que encastre de forma audible. Por lo general, debería
bloquear la dirección siempre que abandone el vehículo. De esta forma difi-
cultará que se lo roben ⇒.
Conectar el encendido o el sistema de precalentamiento
Gire la llave de contacto hasta esta posición y suéltela. Si no puede girar la
llave contacto, o sólo con mucha dificultad, de la posición a la posición , mueva el volante de un lado a otro; de este modo se desbloquea el
volante.

Fig. 139 Posiciones de la
llave de contactoA0
A1A0
A1
Altea XL_ES.book Seite 177 Donnerstag, 30. Juli 2009 3:40 15

Conducción

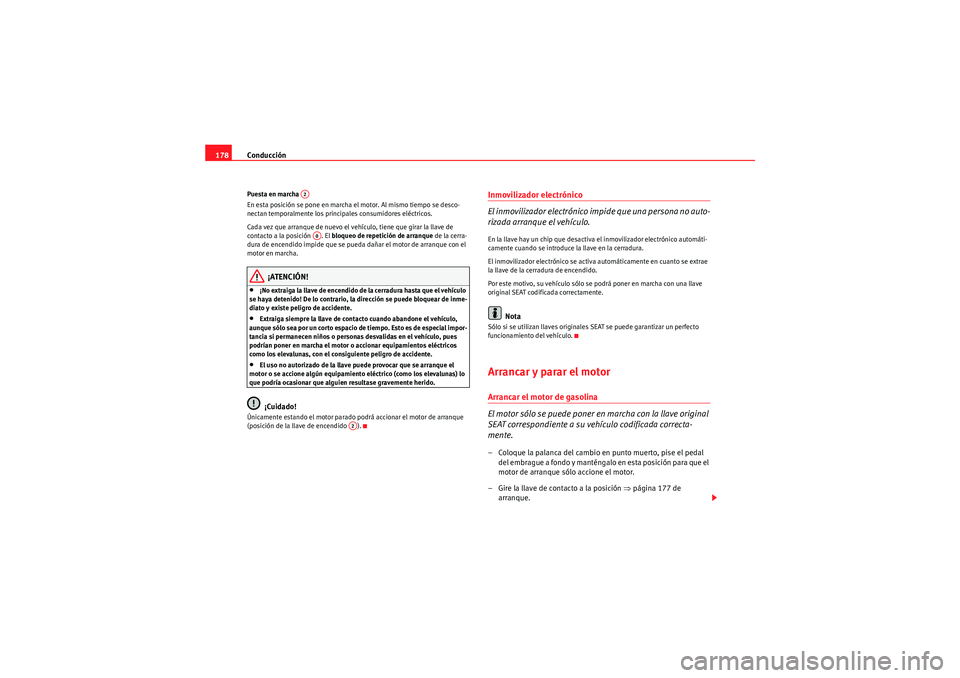

178Puesta en marcha
En esta posición se pone en marcha el motor. Al mismo tiempo se desco-
nectan temporalmente los principales consumidores eléctricos.
Cada vez que arranque de nuevo el vehículo, tiene que girar la llave de
contacto a la posición . El bloqueo de repetición de arranque de la cerra-
dura de encendido impide que se pueda dañar el motor de arranque con el
motor en marcha.
¡ATENCIÓN!
•¡No extraiga la llave de encendido de la cerradura hasta que el vehículo
se haya detenido! De lo contrario, la dirección se puede bloquear de inme-
diato y existe peligro de accidente.•Extraiga siempre la llave de contacto cuando abandone el vehículo,
aunque sólo sea por un corto espacio de tiempo. Esto es de especial impor-
tancia si permanecen niños o personas desvalidas en el vehículo, pues
podrían poner en marcha el motor o accionar equipamientos eléctricos
como los elevalunas, con el consiguiente peligro de accidente.•El uso no autorizado de la llave puede provocar que se arranque el
motor o se accione algún equipamiento eléctrico (como los elevalunas) lo
que podría ocasionar que alguien resultase gravemente herido.¡Cuidado!
Únicamente estando el motor parado podrá accionar el motor de arranque
(posición de la llave de encendido ).
Inmovilizador electrónico
El inmovilizador electrónico impide que una persona no auto-
rizada arranque el vehículo.En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura.
El inmovilizador electrónico se activa automáticamente en cuanto se extrae
la llave de la cerradura de encendido.
Por este motivo, su vehículo sólo se podrá poner en marcha con una llave
original SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.Arrancar y parar el motorArrancar el motor de gasolina
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal del embrague a fondo y manténgalo en esta posición para que el
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición ⇒página 177 de
arranque.
A2A0
A2
Altea XL_ES.book Seite 178 Donnerstag, 30. Juli 2009 3:40 15
