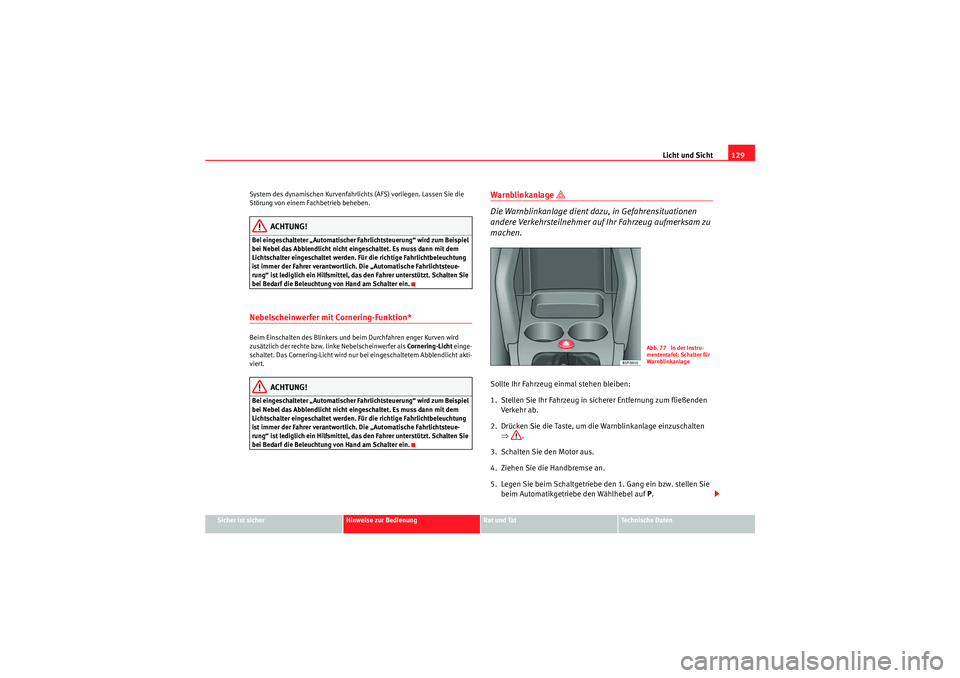

Seat Altea XL 2011 Betriebsanleitung (in German)

Licht und Sicht129
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
System des dynamischen Kurvenfahrlichts (AFS) vorliegen. Lassen Sie die
Störung von einem Fachbetrieb beheben.
ACHTUNG!
Bei eingeschalteter „Automatischer Fahrlichtsteuerung“ wird zum Beispiel
bei Nebel das Abblendlicht nicht eingeschaltet. Es muss dann mit dem
Lichtschalter eingeschaltet werden. Für die richtige Fahrlichtbeleuchtung
ist immer der Fahrer verantwortlich. Die „Automatische Fahrlichtsteue-
rung“ ist lediglich ein Hilfsmittel, das den Fahrer unterstützt. Schalten Sie
bei Bedarf die Beleuchtung von Hand am Schalter ein.Nebelscheinwerfer mit Cornering-Funktion* Beim Einschalten des Blinkers und beim Durchfahren enger Kurven wird
zusätzlich der rechte bzw. linke Nebelscheinwerfer als
Cornering-Licht einge-
schaltet. Das Cornering-Licht wird nur bei eingeschaltetem Abblendlicht akti-
viert.
ACHTUNG!
Bei eingeschalteter „Automatischer Fahrlichtsteuerung“ wird zum Beispiel
bei Nebel das Abblendlicht nicht eingeschaltet. Es muss dann mit dem
Lichtschalter eingeschaltet werden. Für die richtige Fahrlichtbeleuchtung
ist immer der Fahrer verantwortlich. Die „Automatische Fahrlichtsteue-
rung“ ist lediglich ein Hilfsmittel, das den Fahrer unterstützt. Schalten Sie
bei Bedarf die Beleuchtung von Hand am Schalter ein.
Warnblinkanlage

Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden
Verkehr ab.
2. Drücken Sie die Taste, um die Warnblinkanlage einzuschalten ⇒ .
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P .
Abb. 77 In der Instru-
mententafel: Schalter für
Warnblinkanlage
AlteaXL_DE.book Seite 129 Donnerstag, 9. September 2010 11:46 11

Licht und Sicht
130

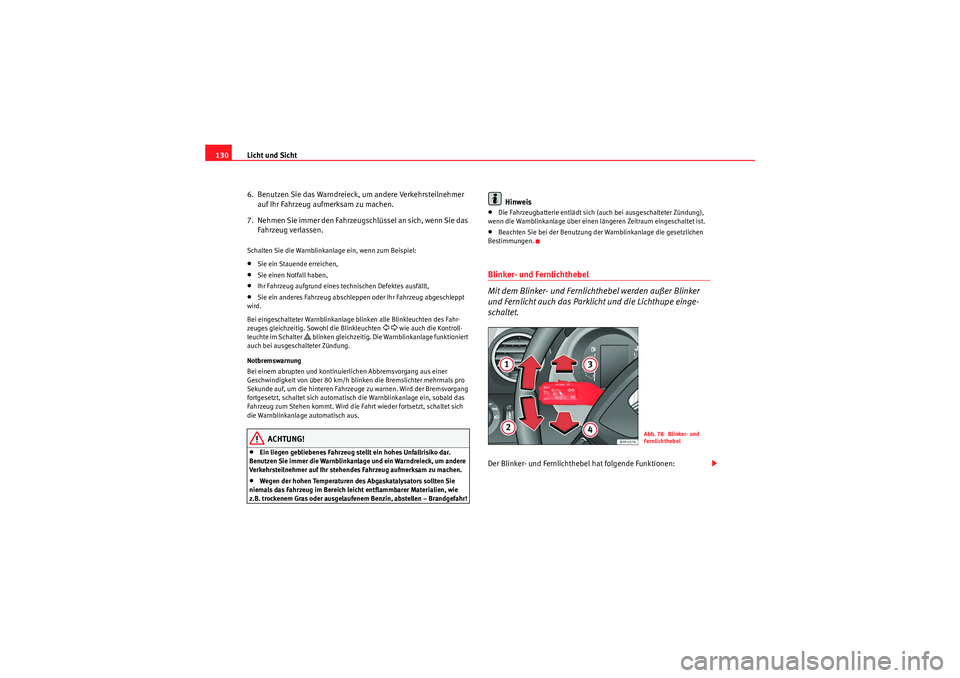

6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•Sie ein Stauende erreichen,•Sie einen Notfall haben,•Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,•Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Sowohl die Blinkleuchten

wie auch die Kontroll-
leuchte im Schalter
 blinken gleichzeitig. Die Warnblinkanlage funktioniert
auch bei ausgeschalteter Zündung.
Notbremswarnung
Bei einem abrupten und kontinuierlichen Abbremsvorgang aus einer
Geschwindigkeit von über 80 km/h blin ken die Bremslichter mehrmals pro
Sekunde auf, um die hinteren Fahrzeuge zu warnen. Wird der Bremsvorgang
fortgesetzt, schaltet sich automatisch die Warnblinkanlage ein, sobald das
Fahrzeug zum Stehen kommt. Wird die Fahrt wieder fortsetzt, schaltet sich
die Warnblinkanlage automatisch aus.
ACHTUNG!
•Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlag e und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.•Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien, wie
z.B. trockenem Gras oder ausgelaufenem Benzin, abstellen – Brandgefahr!
Hinweis
•Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.•Beachten Sie bei der Benutzung der Warnblinkanlage die gesetzlichen
Bestimmungen.Blinker- und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.Der Blinker- und Fernlichthebel hat folgende Funktionen:
Abb. 78 Blinker- und
Fernlichthebel
AlteaXL_DE.book Seite 130 Donnerstag, 9. September 2010 11:46 11

Licht und Sicht131
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

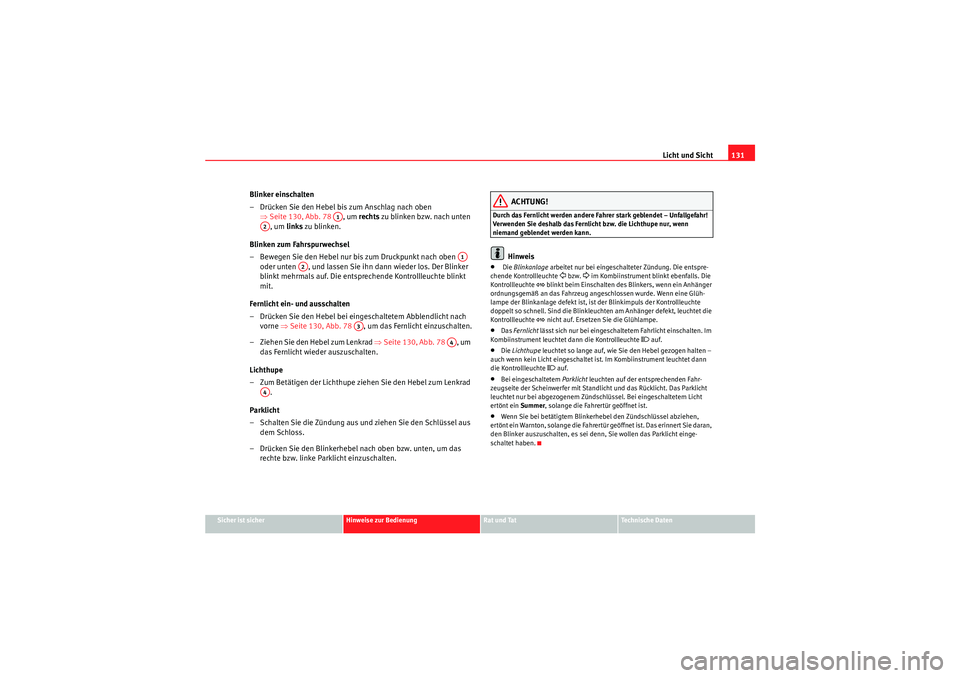

Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben
⇒Seite 130, Abb. 78 , um rechts zu blinken bzw. nach unten
, um links zu blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt mehrmals auf. Die entsprechende Kontrollleuchte blinkt
mit.
Fernlicht ein- und ausschalten
– Drücken Sie den Hebel bei eingeschaltetem Abblendlicht nach vorne ⇒Seite 130, Abb. 78 , um das Fernlicht einzuschalten.
– Ziehen Sie den Hebel zum Lenkrad ⇒Seite 130, Abb. 78 , um
das Fernlicht wieder auszuschalten.
Lichthupe
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad .
Parklicht
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
• Die Blinkanlage arbeitet nur bei eingeschalteter Zündung. Die entspre-
chende Kontrollleuchte
 bzw.

im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinkleuchten am Anhänger defekt, leuchtet die
Kontrollleuchte  nicht auf. Ersetzen Sie die Glühlampe.
•Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
 auf.
•Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
 auf.
•Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und das Rücklicht. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer , solange die Fahrertür geöffnet ist.•Wenn Sie bei betätigtem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A1
A2
A1
A2
A3
A4
A4
AlteaXL_DE.book Seite 131 Donnerstag, 9. September 2010 11:46 11

Licht und Sicht

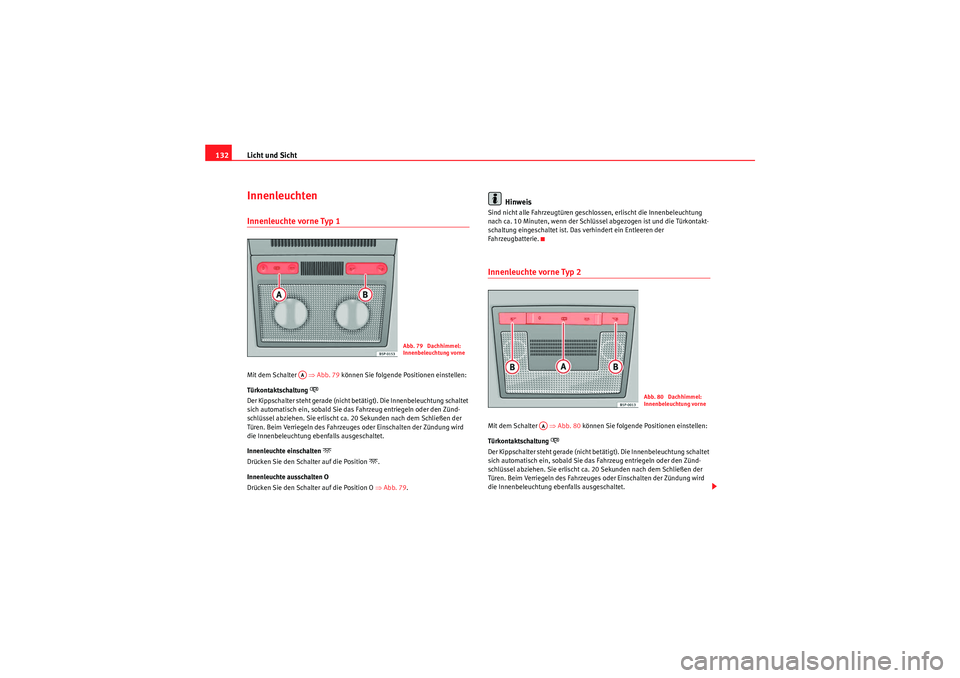

132Innenleuchten Innenleuchte vorne Typ 1Mit dem Schalter ⇒Abb. 79 können Sie folgende Positionen einstellen:
Türkontaktschaltung
o
Der Kippschalter steht gerade (nicht betätigt). Die Innenbeleuchtung schaltet
sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zünd-
schlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der
Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird
die Innenbeleuchtung ebenfalls ausgeschaltet.
Innenleuchte einschalten

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒Abb. 79 .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Innenleuchte vorne Typ 2Mit dem Schalter ⇒Abb. 80 können Sie folgende Positionen einstellen:
Türkontaktschaltung
o
Der Kippschalter steht gerade (nicht betätigt). Die Innenbeleuchtung schaltet
sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zünd-
schlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der
Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird
die Innenbeleuchtung ebenfalls ausgeschaltet.
Abb. 79 Dachhimmel:
Innenbeleuchtung vorne
AA
Abb. 80 Dachhimmel:
Innenbeleuchtung vorne
AA
AlteaXL_DE.book Seite 132 Donnerstag, 9. September 2010 11:46 11

Licht und Sicht133
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

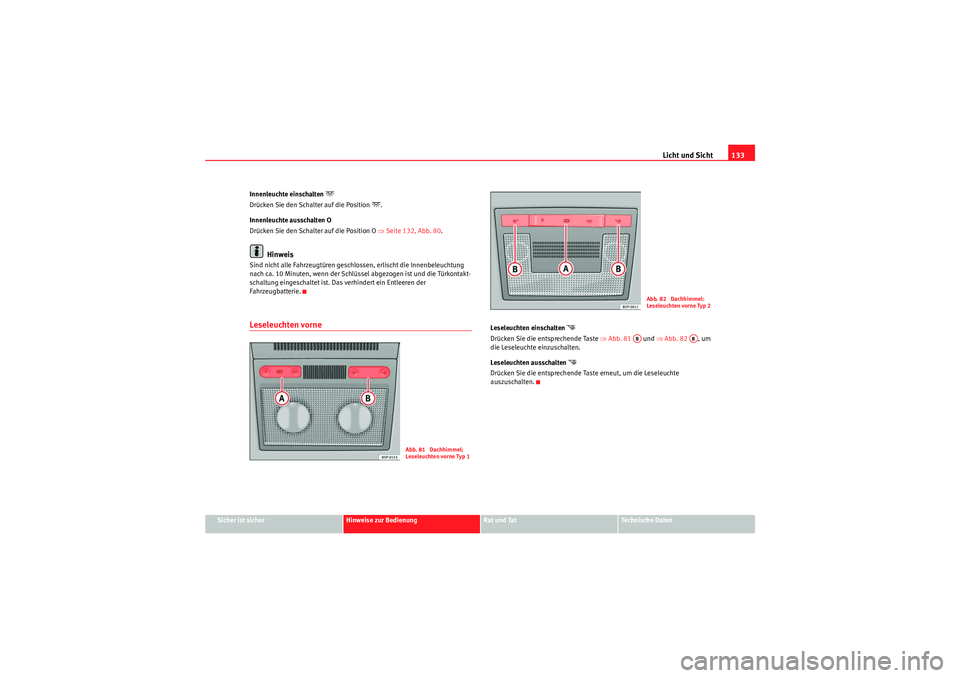

Innenleuchte einschalten

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒Seite 132, Abb. 80.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchten vorne
Leseleuchten einschalten

Drücken Sie die entsprechende Taste ⇒Abb. 81 und ⇒Abb. 82 , um
die Leseleuchte einzuschalten.
Leseleuchten ausschalten

Drücken Sie die entsprechende Taste erneut, um die Leseleuchte
auszuschalten.
Abb. 81 Dachhimmel:
Leseleuchten vorne Typ 1
Abb. 82 Dachhimmel:
Leseleuchten vorne Typ 2
AB
AB
AlteaXL_DE.book Seite 133 Donnerstag, 9. September 2010 11:46 11

Licht und Sicht

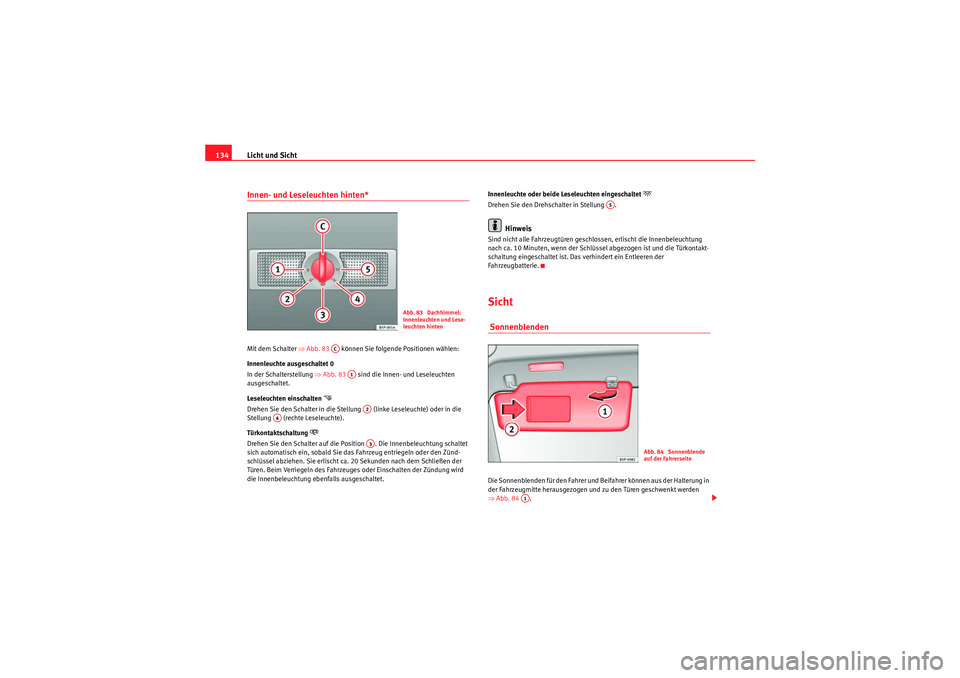

134Innen- und Leseleuchten hinten* Mit dem Schalter ⇒Abb. 83 können Sie folgende Positionen wählen:
Innenleuchte ausgeschaltet 0
In der Schalterstellung ⇒Abb. 83 sind die Innen- und Leseleuchten
ausgeschaltet.
Leseleuchten einschalten

Drehen Sie den Schalter in die Stellung (linke Leseleuchte) oder in die
Stellung (rechte Leseleuchte).
Türkontaktschaltung
o
Drehen Sie den Schalter auf die Position . Die Innenbeleuchtung schaltet
sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zünd-
schlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der
Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird
die Innenbeleuchtung ebenfalls ausgeschaltet. Innenleuchte oder beide Leseleuchten eingeschaltet

Drehen Sie den Drehschalter in Stellung .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Sicht SonnenblendenDie Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒
Abb. 84 .
Abb. 83 Dachhimmel:
Innenleuchten und Lese-
leuchten hinten
AC
A1
A2
A4
A3
A5
Abb. 84 Sonnenblende
auf der Fahrerseite
A1
AlteaXL_DE.book Seite 134 Donnerstag, 9. September 2010 11:46 11

Licht und Sicht135
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

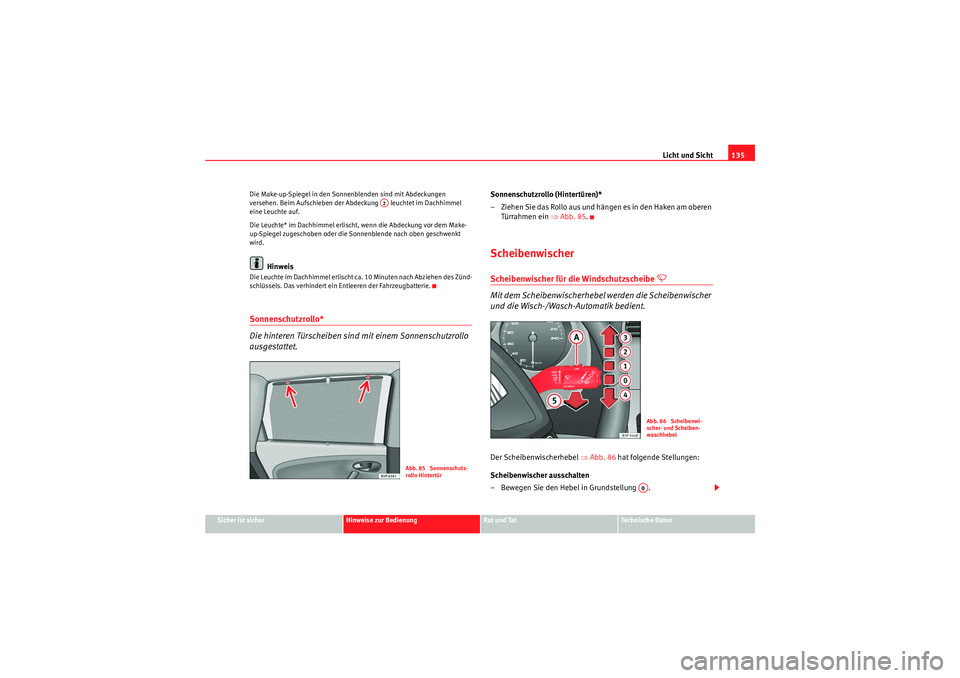

Die Make-up-Spiegel in den Sonnenblenden sind mit Abdeckungen
versehen. Beim Aufschieben der Abdeckung leuchtet im Dachhimmel
eine Leuchte auf.
Die Leuchte* im Dachhimmel erlischt, wenn die Abdeckung vor dem Make-
up-Spiegel zugeschoben oder die Sonnenblende nach oben geschwenkt
wird.
Hinweis
Die Leuchte im Dachhimmel erlischt ca. 10 Minuten nach Abziehen des Zünd-
schlüssels. Das verhindert ein Entleeren der Fahrzeugbatterie.Sonnenschutzrollo*
Die hinteren Türscheiben sind mit einem Sonnenschutzrollo
ausgestattet.
Sonnenschutzrollo (Hintertüren)*
– Ziehen Sie das Rollo aus und hängen es in den Haken am oberen
Türrahmen ein ⇒ Abb. 85.Scheibenwischer Scheibenwischer für die Windschutzscheibe
U
Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒ Abb. 86 hat folgende Stellungen:
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
A2
Abb. 85 Sonnenschutz-
rollo Hintertür
Abb. 86 Scheibenwi-
scher- und Scheiben-
waschhebelA0
AlteaXL_DE.book Seite 135 Donnerstag, 9. September 2010 11:46 11

Licht und Sicht
136

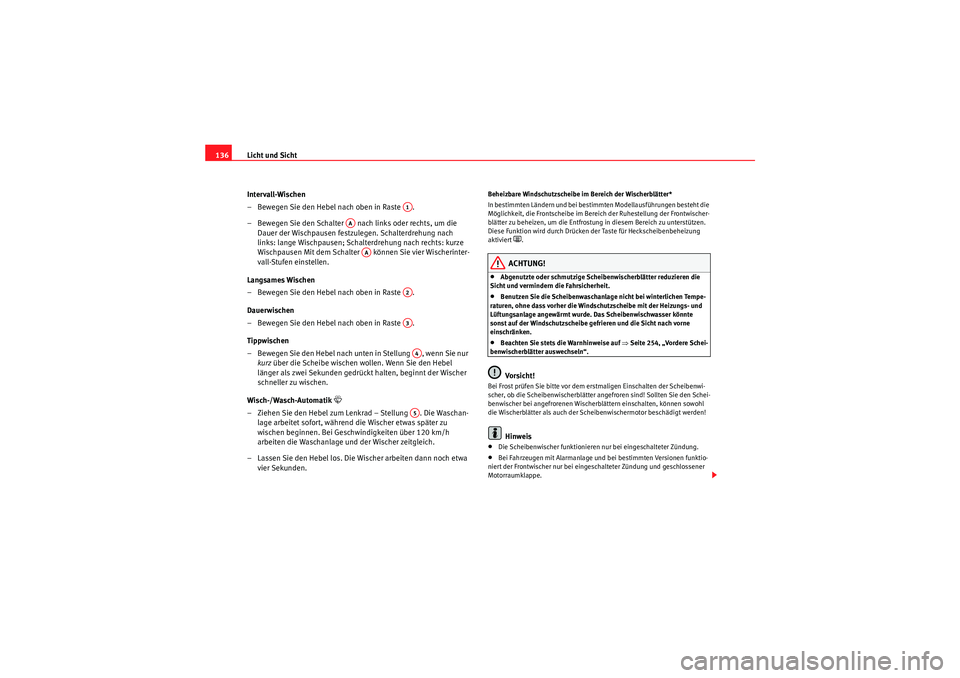

Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste .
– Bewegen Sie den Schalter nach links oder rechts, um die Dauer der Wischpausen festzulegen. Schalterdrehung nach
links: lange Wischpausen; Schalterdrehung nach rechts: kurze
Wischpausen Mit dem Schalter können Sie vier Wischerinter-
vall-Stufen einstellen.
Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste .
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste .
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung , wenn Sie nur kurz über die Scheibe wischen wollen. Wenn Sie den Hebel
länger als zwei Sekunden gedrückt halten, beginnt der Wischer
schneller zu wischen.
Wisch-/Wasch-Automatik
W
– Ziehen Sie den Hebel zum Lenkrad – Stellung . Die Waschan- lage arbeitet sofort, während die Wischer etwas später zu
wischen beginnen. Bei Geschwindigkeiten über 120 km/h
arbeiten die Waschanlage und der Wischer zeitgleich.
– Lassen Sie den Hebel los. Die Wischer arbeiten dann noch etwa vier Sekunden.
Beheizbare Windschutzscheibe im Bereich der Wischerblätter*
In bestimmten Ländern und bei bestimmten Modellausführungen besteht die
Möglichkeit, die Frontscheibe im Bereich der Ruhestellung der Frontwischer-
blätter zu beheizen, um die Entfrostung in diesem Bereich zu unterstützen.
Diese Funktion wird durch Drücken der Taste für Heckscheibenbeheizung
aktiviert
=.
ACHTUNG!
•Abgenutzte oder schmutzige Scheibenwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.•Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Lüftungsanlage angewärmt wurde. Das Scheibenwischwasser könnte
sonst auf der Windschutzscheibe gefrieren und die Sicht nach vorne
einschränken.•Beachten Sie stets die Warnhinweise auf ⇒Seite 254, „Vordere Schei-
benwischerblätter auswechseln“.Vo rsi ch t!
Bei Frost prüfen Sie bitte vor dem er stmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter angefroren sind! Sollten Sie den Schei-
benwischer bei angefrorenen Wischerblättern einschalten, können sowohl
die Wischerblätter als auch der Scheibenwischermotor beschädigt werden!
Hinweis
•Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung.•Bei Fahrzeugen mit Alarmanlage und bei bestimmten Versionen funktio-
niert der Frontwischer nur bei eingeschalteter Zündung und geschlossener
Motorraumklappe.
A1
AA
AA
A2A3A4A5
AlteaXL_DE.book Seite 136 Donnerstag, 9. September 2010 11:46 11

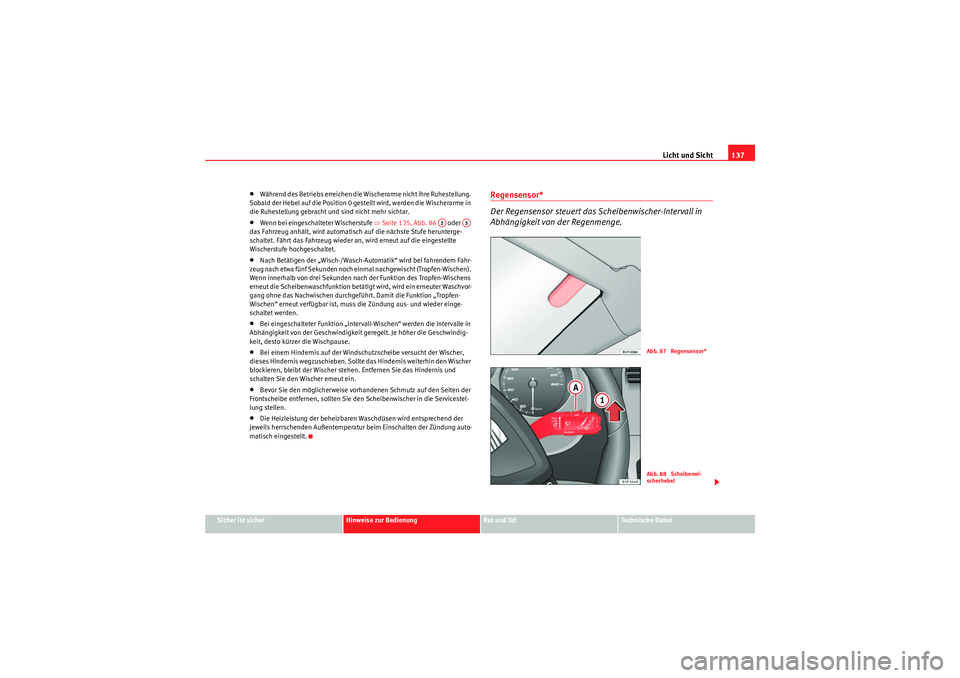

Licht und Sicht137
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•Während des Betriebs erreichen die Wischerarme nicht ihre Ruhestellung.
Sobald der Hebel auf die Position 0 gest ellt wird, werden die Wischerarme in
die Ruhestellung gebracht und sind nicht mehr sichtar.•Wenn bei eingeschalteter Wischerstufe ⇒Seite 135, Abb. 86 oder
das Fahrzeug anhält, wird automatisch auf die nächste Stufe herunterge-
schaltet. Fährt das Fahrzeug wieder an, wird erneut auf die eingestellte
Wischerstufe hochgeschaltet.•Nach Betätigen der „Wisch-/Wasch-Automatik“ wird bei fahrendem Fahr-
zeug nach etwa fünf Sekunden noch einmal nachgewischt (Tropfen-Wischen).
Wenn innerhalb von drei Sekunden nach der Funktion des Tropfen-Wischens
erneut die Scheibenwaschfunktion betätigt wird, wird ein erneuter Waschvor-
gang ohne das Nachwischen durchgeführt. Damit die Funktion „Tropfen-
Wischen“ erneut verfügbar ist, muss die Zündung aus- und wieder einge-
schaltet werden.•Bei eingeschalteter Funktion „Intervall-Wischen“ werden die Intervalle in
Abhängigkeit von der Geschwindigkeit geregelt. Je höher die Geschwindig-
keit, desto kürzer die Wischpause.•Bei einem Hindernis auf der Windschutzscheibe versucht der Wischer,
dieses Hindernis wegzuschieben. Sollte das Hindernis weiterhin den Wischer
blockieren, bleibt der Wischer stehen. Entfernen Sie das Hindernis und
schalten Sie den Wischer erneut ein.•Bevor Sie den möglicherweise vorhandenen Schmutz auf den Seiten der
Frontscheibe entfernen, sollten Sie den Scheibenwischer in die Servicestel-
lung stellen.•Die Heizleistung der beheizbaren Waschdüsen wird entsprechend der
jeweils herrschenden Außentemperatur beim Einschalten der Zündung auto-
matisch eingestellt.
Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der Regenmenge.
A2
A3
Abb. 87 Regensensor*Abb. 88 Scheibenwi-
scherhebel
AlteaXL_DE.book Seite 137 Donnerstag, 9. September 2010 11:46 11

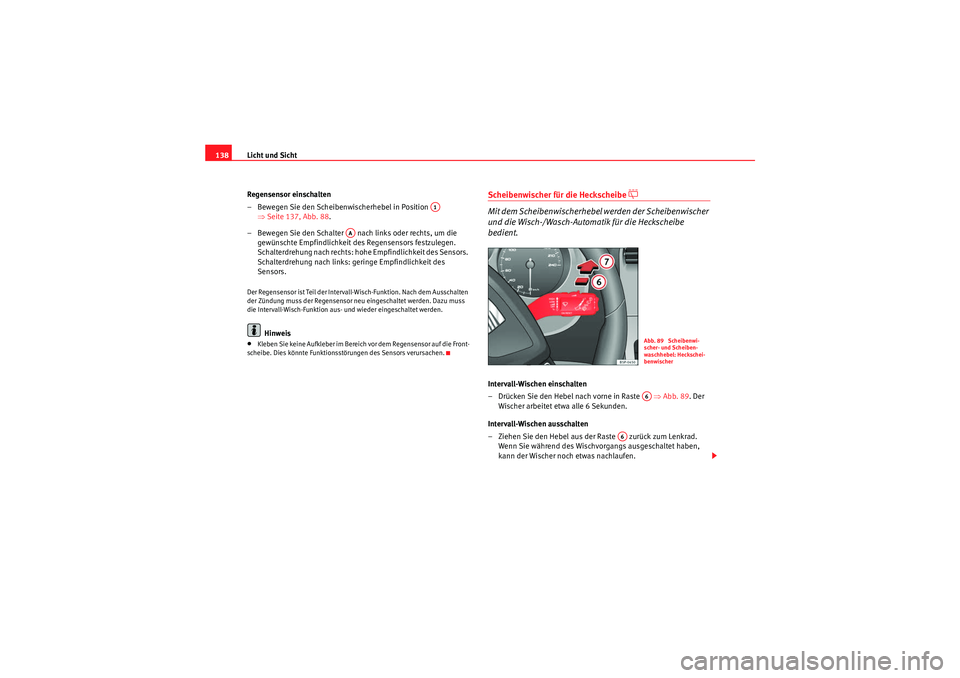

Licht und Sicht
138
Regensensor einschalten
– Bewegen Sie den Scheibenwischerhebel in Position ⇒Seite 137, Abb. 88 .
– Bewegen Sie den Schalter nach links oder rechts, um die gewünschte Empfindlichkeit des Regensensors festzulegen.
Schalterdrehung nach rechts: hohe Empfindlichkeit des Sensors.
Schalterdrehung nach links: geringe Empfindlichkeit des
Sensors.Der Regensensor ist Teil der Intervall- Wisch-Funktion. Nach dem Ausschalten
der Zündung muss der Regensensor neu eingeschaltet werden. Dazu muss
die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
Hinweis
•Kleben Sie keine Aufkleber im Bereich vor dem Regensensor auf die Front-
scheibe. Dies könnte Funktionsstörungen des Sensors verursachen.
Scheibenwischer für die Heckscheibe
]
Mit dem Scheibenwischerhebel werden der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 89. Der
Wischer arbeitet etwa alle 6 Sekunden.
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad. Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen.
A1
AA
Abb. 89 Scheibenwi-
scher- und Scheiben-
waschhebel: Heckschei-
benwischerA6
A6
AlteaXL_DE.book Seite 138 Donnerstag, 9. September 2010 11:46 11
