Seat Altea XL 2011 Betriebsanleitung (in German)

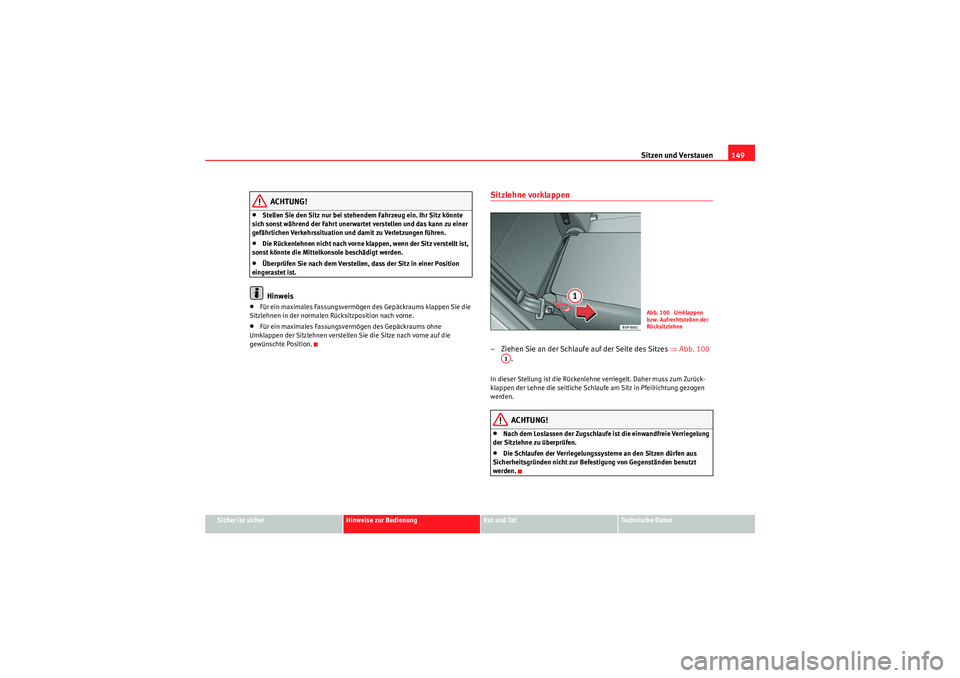

Sitzen und Verstauen149
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
•Stellen Sie den Sitz nur bei stehendem Fahrzeug ein. Ihr Sitz könnte
sich sonst während der Fahrt unerwartet verstellen und das kann zu einer
gefährlichen Verkehrssituation und damit zu Verletzungen führen.•Die Rückenlehnen nicht nach vorne klappen, wenn der Sitz verstellt ist,
sonst könnte die Mittelkonsole beschädigt werden.•Überprüfen Sie nach dem Verstellen, dass der Sitz in einer Position
eingerastet ist.Hinweis
•Für ein maximales Fassungsvermögen des Gepäckraums klappen Sie die
Sitzlehnen in der normalen Rücksitzposition nach vorne.•Für ein maximales Fassungsvermögen des Gepäckraums ohne
Umklappen der Sitzlehnen verstellen Sie die Sitze nach vorne auf die
gewünschte Position.
Sitzlehne vorklappen – Ziehen Sie an der Schlaufe auf der Seite des Sitzes ⇒Abb. 100
.In dieser Stellung ist die Rückenlehne verriegelt. Daher muss zum Zurück-
klappen der Lehne die seitliche Schlaufe am Sitz in Pfeilrichtung gezogen
werden.
ACHTUNG!
•Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verriegelung
der Sitzlehne zu überprüfen.•Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befestigung von Gegenständen benutzt
werden.
Abb. 100 Umklappen
bzw. Aufrechtstellen der
Rücksitzlehne
A1
AlteaXL_DE.book Seite 149 Donnerstag, 9. September 2010 11:46 11

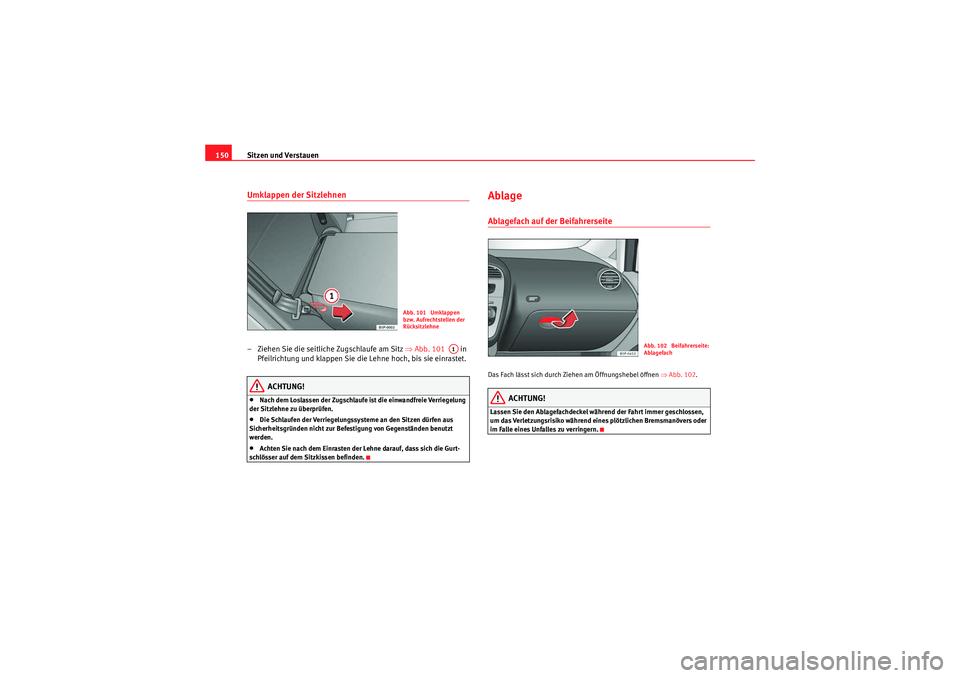

Sitzen und Verstauen
150Umklappen der Sitzlehnen– Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒Abb. 101 in
Pfeilrichtung und klappen Sie die Lehne hoch, bis sie einrastet.
ACHTUNG!
•Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verriegelung
der Sitzlehne zu überprüfen.•Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befe stigung von Gegenständen benutzt
werden.•Achten Sie nach dem Einrasten der Lehne darauf, dass sich die Gurt-
schlösser auf dem Sitzkissen befinden.
AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 102 .
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu verringern.
Abb. 101 Umklappen
bzw. Aufrechtstellen der
Rücksitzlehne
A1
Abb. 102 Beifahrerseite:
Ablagefach
AlteaXL_DE.book Seite 150 Donnerstag, 9. September 2010 11:46 11

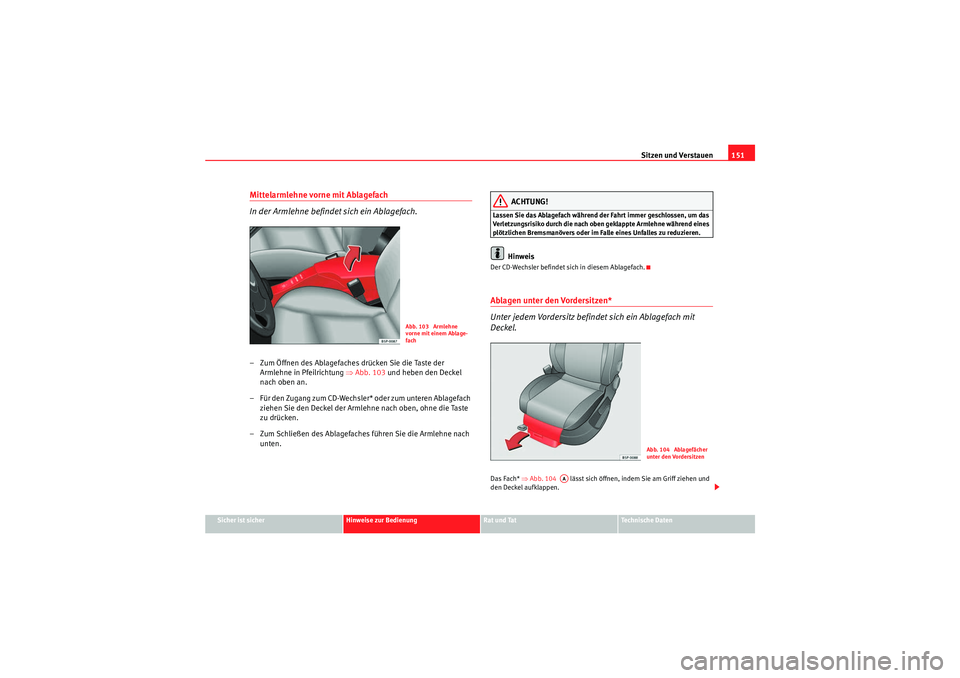

Sitzen und Verstauen151
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.– Zum Öffnen des Ablagefaches drücken Sie die Taste der
Armlehne in Pfeilrichtung ⇒Abb. 103 und heben den Deckel
nach oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablagefach ziehen Sie den Deckel der Armlehne nach oben, ohne die Taste
zu drücken.
– Zum Schließen des Ablagefaches führen Sie die Armlehne nach unten.
ACHTUNG!
Lassen Sie das Ablagefach während der Fahrt immer geschlossen, um das
Verletzungsrisiko durch die nach oben geklappte Armlehne während eines
plötzlichen Bremsmanövers oder im Fa lle eines Unfalles zu reduzieren.
Hinweis
Der CD-Wechsler befindet sich in diesem Ablagefach.Ablagen unter den Vordersitzen*
Unter jedem Vordersitz befindet sich ein Ablagefach mit
Deckel.Das Fach* ⇒Abb. 104 lässt sich öffnen, indem Sie am Griff ziehen und
den Deckel aufklappen.
Abb. 103 Armlehne
vorne mit einem Ablage-
fach
Abb. 104 Ablagefächer
unter den Vordersitzen
AA
AlteaXL_DE.book Seite 151 Donnerstag, 9. September 2010 11:46 11

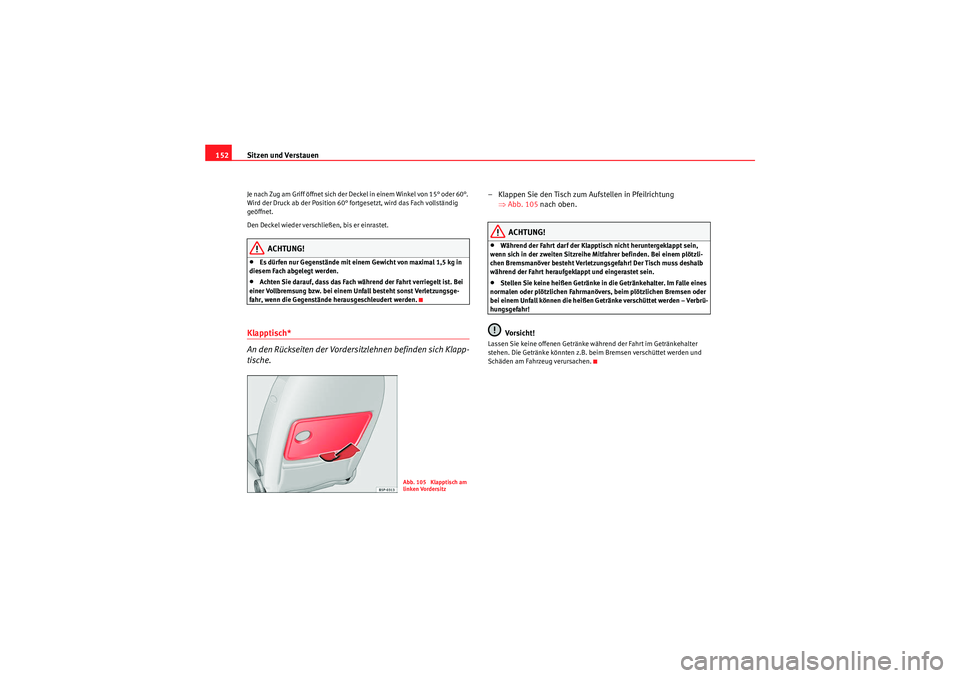

Sitzen und Verstauen
152Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder 60°.
Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollständig
geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG!
•Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 kg in
diesem Fach abgelegt werden.•Achten Sie darauf, dass das Fach während der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.
Klapptisch*
An den Rückseiten der Vordersitzlehnen befinden sich Klapp-
tische.
– Klappen Sie den Tisch zum Aufstellen in Pfeilrichtung ⇒Abb. 105 nach oben.
ACHTUNG!
•Während der Fahrt darf der Klapptisch nicht heruntergeklappt sein,
wenn sich in der zweiten Sitzreihe Mitfahrer befinden. Bei einem plötzli-
chen Bremsmanöver besteht Verletzungsgefahr! Der Tisch muss deshalb
während der Fahrt heraufgeklappt und eingerastet sein.•Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!Vo rsi ch t!
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z.B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.
Abb. 105 Klapptisch am
linken Vordersitz
AlteaXL_DE.book Seite 152 Donnerstag, 9. September 2010 11:46 11

Sitzen und Verstauen153
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

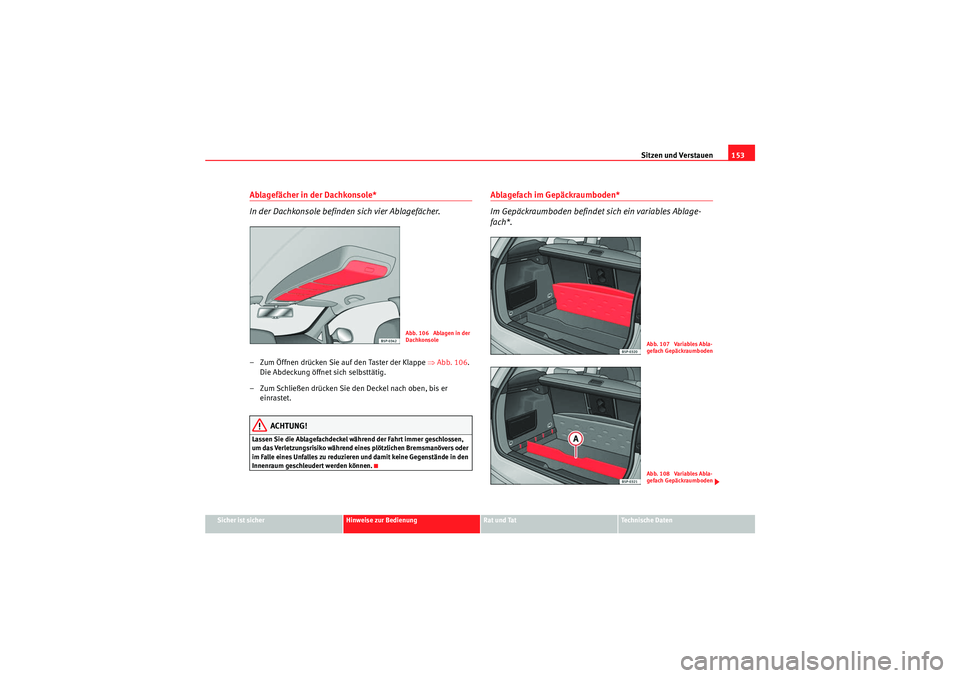

Ablagefächer in der Dachkonsole*
In der Dachkonsole befinden sich vier Ablagefächer.– Zum Öffnen drücken Sie auf den Taster der Klappe ⇒Abb. 106 .
Die Abdeckung öffnet sich selbsttätig.
– Zum Schließen drücken Sie den Deckel nach oben, bis er einrastet.
ACHTUNG!
Lassen Sie die Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren und damit keine Gegenstände in den
Innenraum geschleudert werden können.
Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
Abb. 106 Ablagen in der
Dachkonsole
Abb. 107 Variables Abla-
gefach GepäckraumbodenAbb. 108 Variables Abla-
gefach Gepäckraumboden
AlteaXL_DE.book Seite 153 Donnerstag, 9. September 2010 11:46 11

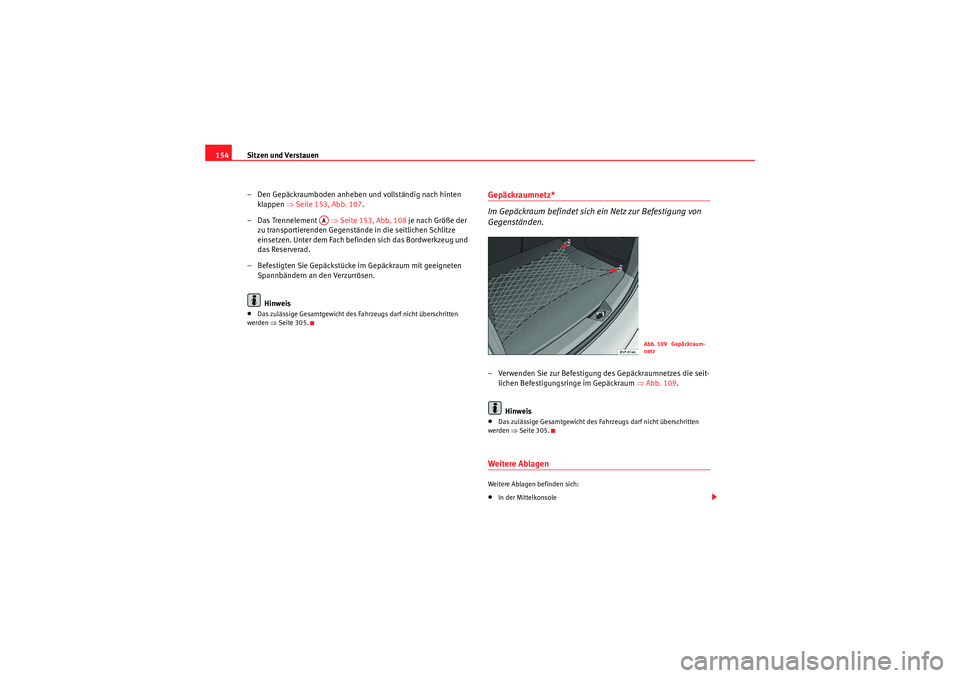

Sitzen und Verstauen
154
– Den Gepäckraumboden anheben und vollständig nach hinten klappen ⇒ Seite 153, Abb. 107 .
– Das Trennelement ⇒Seite 153, Abb. 108 je nach Größe der
zu transportierenden Gegenstände in die seitlichen Schlitze
einsetzen. Unter dem Fach befind en sich das Bordwerkzeug und
das Reserverad.
– Befestigten Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
Hinweis•Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒ Seite 305.
Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒Abb. 109 .
Hinweis•Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒Seite 305.Weitere Ablagen Weitere Ablagen befinden sich:•In der Mittelkonsole
AA
Abb. 109 Gepäckraum-
netz
AlteaXL_DE.book Seite 154 Donnerstag, 9. September 2010 11:46 11

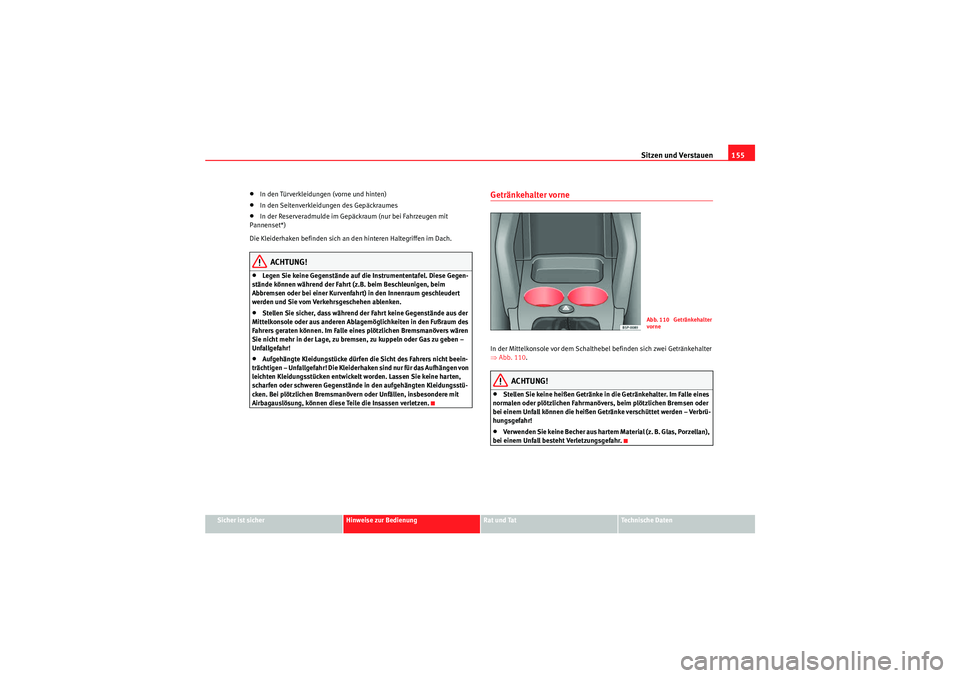

Sitzen und Verstauen155
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
•In den Türverkleidungen (vorne und hinten)•In den Seitenverkleidungen des Gepäckraumes•In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit
Pannenset*)
Die Kleiderhaken befinden sich an den hinteren Haltegriffen im Dach.ACHTUNG!
•Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z.B. beim Beschleunigen, beim
Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.•Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!•Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Getränkehalter vorne In der Mittelkonsole vor dem Schalthebel befinden sich zwei Getränkehalter
⇒ Abb. 110 .
ACHTUNG!
•Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!•Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Abb. 110 Getränkehalter
vorne
AlteaXL_DE.book Seite 155 Donnerstag, 9. September 2010 11:46 11

Sitzen und Verstauen

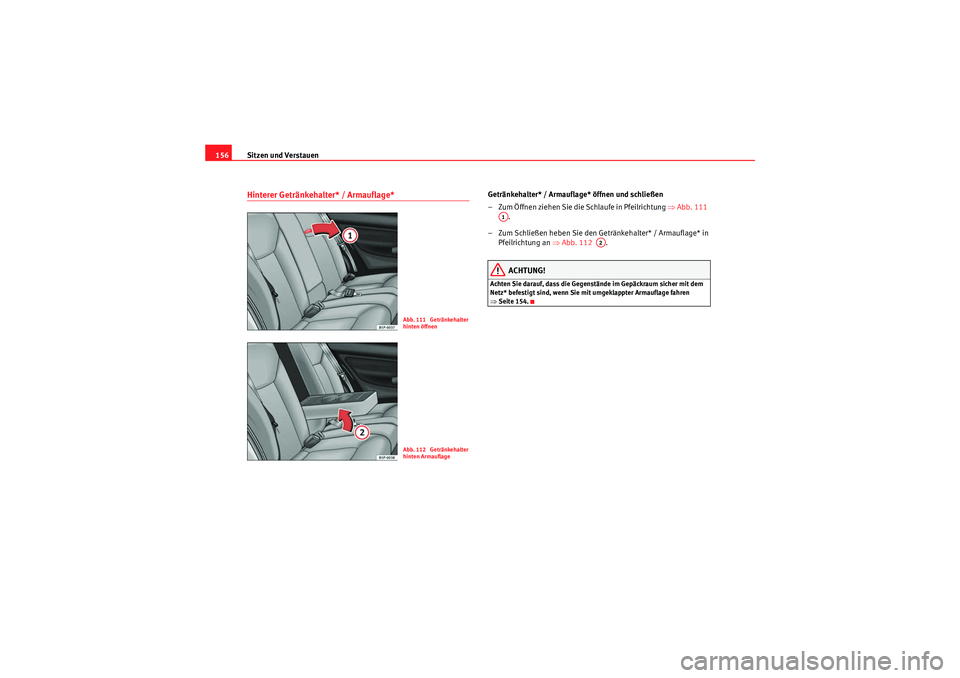

156Hinterer Getränkehalter* / Armauflage*
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒Abb. 111
.
– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in Pfeilrichtung an ⇒Abb. 112 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 154.
Abb. 111 Getränkehalter
hinten öffnenAbb. 112 Getränkehalter
hinten Armauflage
A1
A2
AlteaXL_DE.book Seite 156 Donnerstag, 9. September 2010 11:46 11

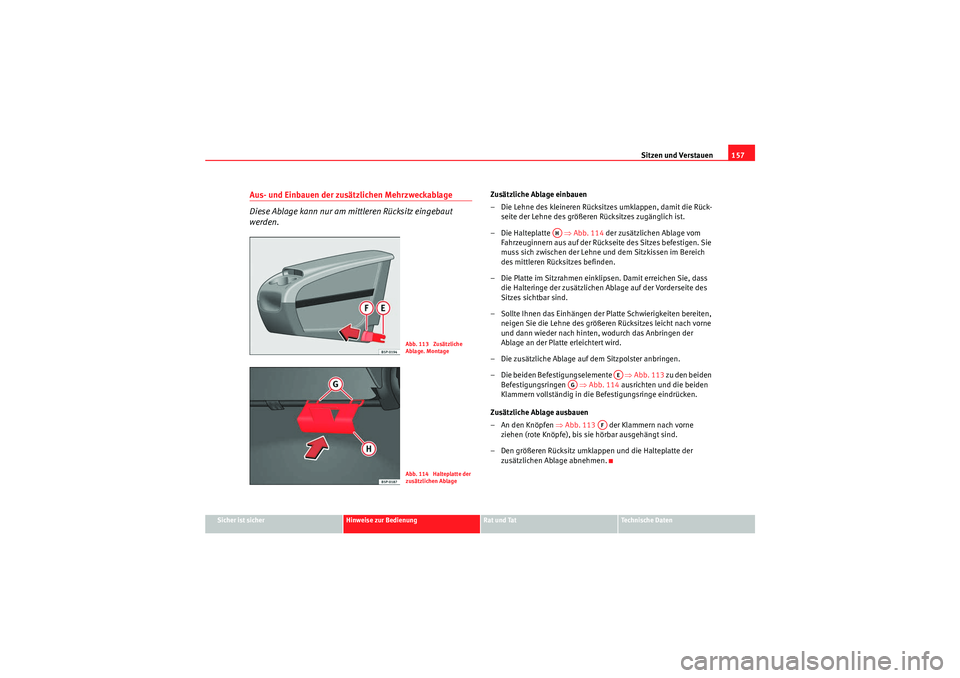

Sitzen und Verstauen157
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 114 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückse ite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
– Die zusätzliche Ablage auf dem Sitzpolster anbringen.
– Die beiden Befest igungselemente ⇒Abb. 113 zu den beiden
Befestigungsringen ⇒Abb. 114 ausrichten und die beiden
Klammern vollständig in die Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒Abb. 113 der Klammern nach vorne
ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.
Abb. 113 Zusätzliche
Ablage. MontageAbb. 114 Halteplatte der
zusätzlichen Ablage
AH
AE
AG
AF
AlteaXL_DE.book Seite 157 Donnerstag, 9. September 2010 11:46 11

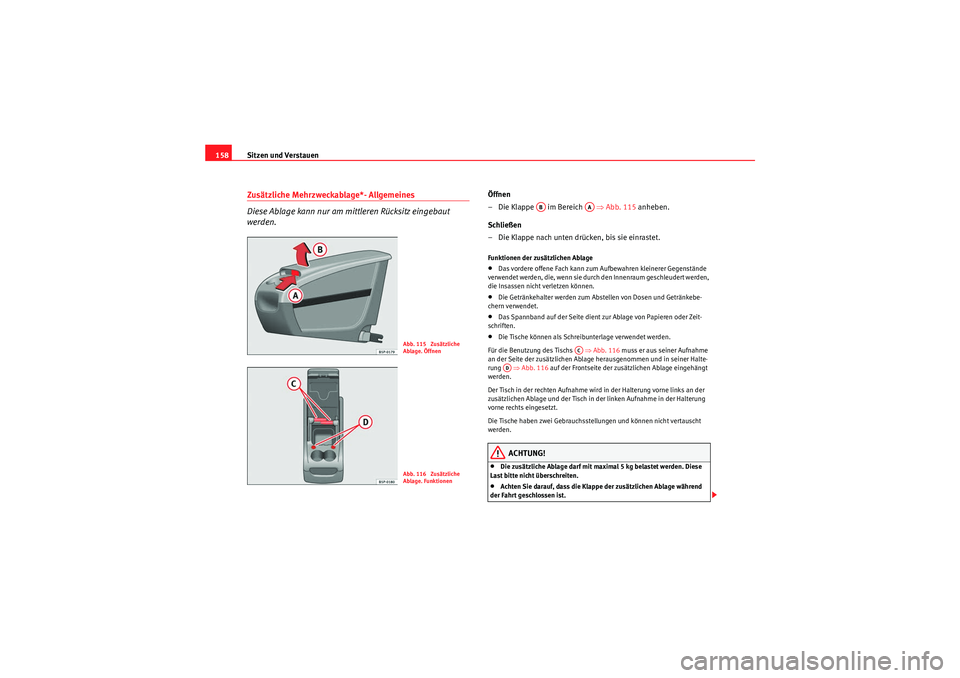

Sitzen und Verstauen
158Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Öffnen
– Die Klappe im Bereich ⇒Abb. 115 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•Das vordere offene Fach kann zum Aufbewahren kleinerer Gegenstände
verwendet werden, die, wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.•Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.•Das Spannband auf der Seite dient zur Ablage von Papieren oder Zeit-
schriften.•Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒ Abb. 116 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
rung ⇒Abb. 116 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.ACHTUNG!
•Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.•Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
Abb. 115 Zusätzliche
Ablage. ÖffnenAbb. 116 Zusätzliche
Ablage. Funktionen
AB
AA
AC
AD
AlteaXL_DE.book Seite 158 Donnerstag, 9. September 2010 11:46 11
