Seat Altea XL 2011 Manual del propietario (in Spanish)

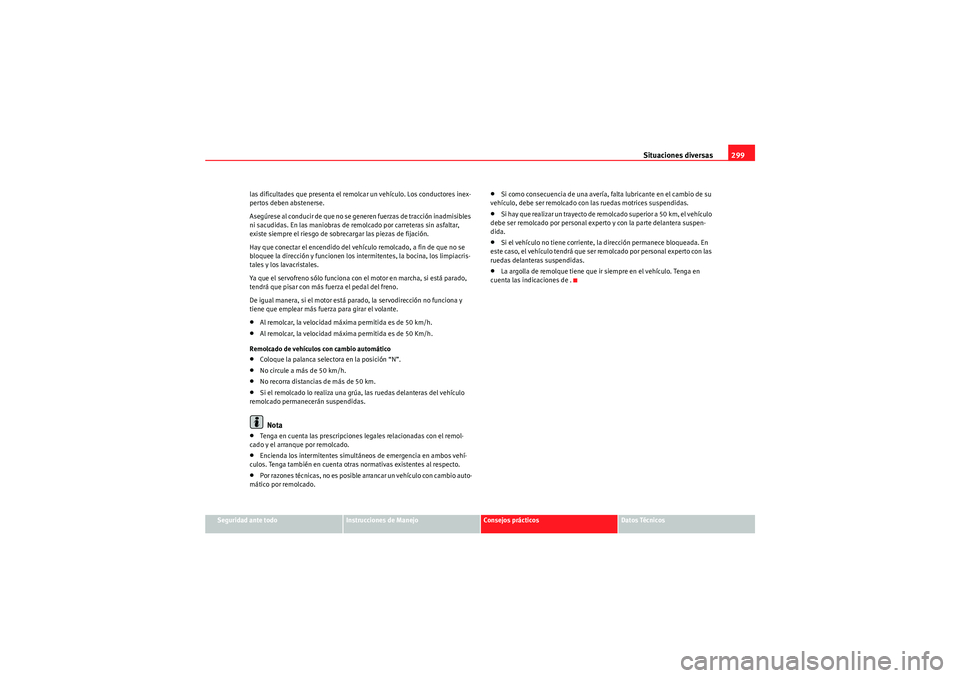

Situaciones diversas299
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
las dificultades que presenta el remolcar un vehículo. Los conductores inex-
pertos deben abstenerse.
Asegúrese al conducir de que no se generen fuerzas de tracción inadmisibles
ni sacudidas. En las maniobras de remolcado por carreteras sin asfaltar,
existe siempre el riesgo de sobrecargar las piezas de fijación.
Hay que conectar el encendido del veh
ículo remolcado, a fin de que no se
bloquee la dirección y funcionen los intermitentes, la bocina, los limpiacris-
tales y los lavacristales.
Ya que el servofreno sólo funciona con el motor en marcha, si está parado,
tendrá que pisar con más fuerza el pedal del freno.
De igual manera, si el motor está parado, la servodirección no funciona y
tiene que emplear más fuerza para girar el volante.
•Al remolcar, la velocidad máxima permitida es de 50 km/h.•Al remolcar, la velocidad máxima permitida es de 50 Km/h.
Remolcado de vehículos con cambio automático•Coloque la palanca selectora en la posición “N”.•No circule a más de 50 km/h.•No recorra distancias de más de 50 km.•Si el remolcado lo realiza una grúa, las ruedas delanteras del vehículo
remolcado permanecerán suspendidas.Nota
•Tenga en cuenta las prescripciones legales relacionadas con el remol-
cado y el arranque por remolcado.•Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.•Por razones técnicas, no es posible arrancar un vehículo con cambio auto-
mático por remolcado.
•Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas.•S i hay q ue rea liza r un trayec to de re m olcado s upe r io r a 5 0 k m , e l ve hí cul o
debe ser remolcado por personal experto y con la parte delantera suspen-
dida.•Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con las
ruedas delanteras suspendidas.•La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones de .
AlteaXL_ES.book Seite 299 Mittwoch, 21. Juli 2010 1:05 13

Situaciones diversas

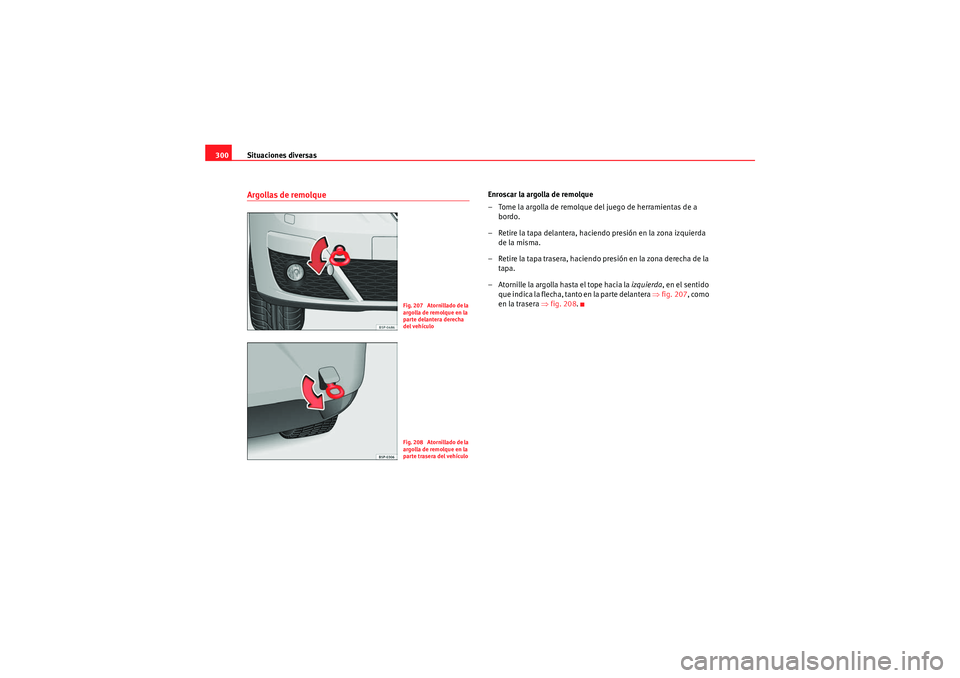

300Argollas de remolque
Enroscar la argolla de remolque
– Tome la argolla de remolque del juego de herramientas de a
bordo.
– Retire la tapa delantera, haciendo presión en la zona izquierda de la misma.
– Retire la tapa trasera, haciendo presión en la zona derecha de la tapa.
– Atornille la argolla hasta el tope hacia la izquierda, en el sentido
que indica la flecha, tanto en la parte delantera ⇒ fig. 207, como
en la trasera ⇒ fig. 208.
Fig. 207 Atornillado de la
argolla de remolque en la
parte delantera derecha
del vehículoFig. 208 Atornillado de la
argolla de remolque en la
parte trasera del vehículo
AlteaXL_ES.book Seite 300 Mittwoch, 21. Juli 2010 1:05 13

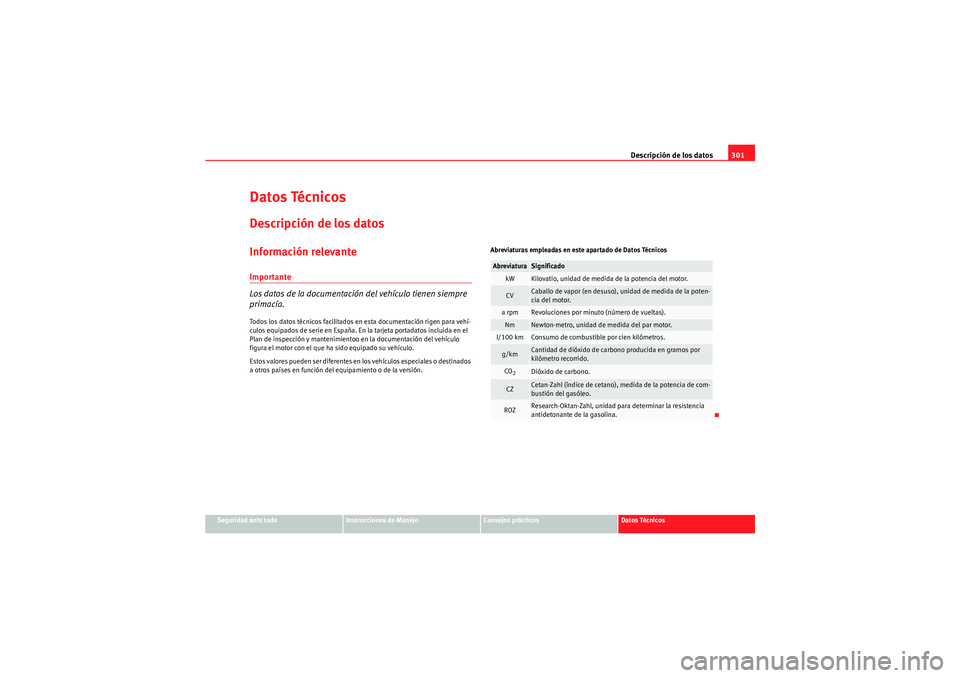

Descripción de los datos301
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Datos TécnicosDescripción de los datosInformación relevanteImportante
Los datos de la documentación del vehículo tienen siempre
primacía.Todos los datos técnicos facilitados en esta documentación rigen para vehí-
culos equipados de serie en España. En la tarjeta portadatos incluida en el
Plan de inspección y mantenimientoo en la documentación del vehículo
figura el motor con el que ha sido equipado su vehículo.
Estos valores pueden ser diferentes en los vehículos especiales o destinados
a otros países en función del equipamiento o de la versión. Abreviaturas empleadas en este apartado de Datos Técnicos
Abreviatura
Significado
kW
Kilovatio, unidad de medida de la potencia del motor.
CV
Caballo de vapor (en desuso), unidad de medida de la poten-
cia del motor.
a rpm
Revoluciones por minuto (número de vueltas).
Nm
Newton-metro, unidad de medida del par motor.
l/100 km
Consumo de combustible por cien kilómetros.
g/km
Cantidad de dióxido de carbono producida en gramos por
kilómetro recorrido.
CO2
Dióxido de carbono.
CZ
Cetan-Zahl (índice de cetano), medida de la potencia de com-
bustión del gasóleo.
ROZ
Research-Oktan-Zahl, unidad para determinar la resistencia
antidetonante de la gasolina.
AlteaXL_ES.book Seite 301 Mittwoch, 21. Juli 2010 1:05 13

Descripción de los datos
302Datos distintivos del vehículo
Los datos más importantes se encuentran en la placa del
modelo y en el portadatos del vehículo.Los vehículos con destino a determinados países no llevan placa del modelo.
Placa de modelo
La placa de modelo se encuentra en el larguero izquierdo en el interior del
hueco motor.
Núm. de identificación del vehículo
El número de identificación del vehículo (número de bastidor) se puede leer
desde el exterior a través de un visor en el parabrisas. Éste se encuentra en
el lado izquierdo del vehículo, en el ángulo inferior del parabrisas. También
se encuentra en el lado derecho dentro del hueco motor. Portadatos del vehículo
El adhesivo portadatos va pegado en el hueco de la rueda de repuesto, en el
interior del maletero.
En el portadatos figuran los siguientes datos:
⇒fig. 209
Estos datos también figuran en el Programa de mantenimiento. Número de control de fabricación
Número de identificación del vehículo (número de bastidor)
Número distintivo del modelo
Designación del modelo/potencia del motor
Siglas del motor y del cambio
Número de pintura y del equipamiento interior
Número de los equipamientos opcionales
Valores de consumo.
Valores de emisiones de CO
2.
Los datos del 2 al 9 figuran también en el Programa de Mantenimiento.
Valores de consumo y CO
2
Consumo (l/100 km) / Emisiones de CO
2 (g/km) urbano.
Consumo (l/100 km) / Emisiones de CO2 (g/km) por carretera.
Consumo (l/100 km) / Emisiones de CO2 (g/km) mixto.
Fig. 209 Portadatos del
vehículo (maletero)
A1A2A3A4A5A6A7A8A9AAABAC
AlteaXL_ES.book Seite 302 Mittwoch, 21. Juli 2010 1:05 13

Descripción de los datos303
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

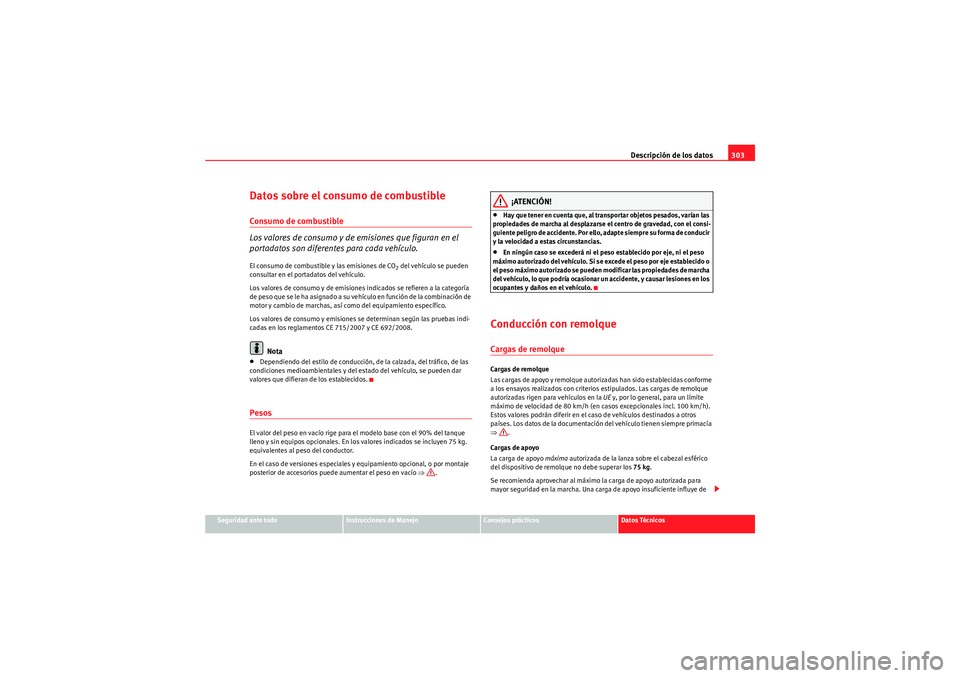

Datos sobre el consumo de combustibleConsumo de combustible
Los valores de consumo y de emisiones que figuran en el
portadatos son diferentes para cada vehículo.El consumo de combustible y las emisiones de CO
2 del vehículo se pueden
consultar en el portadatos del vehículo.
Los valores de consumo y de emisiones indicados se refieren a la categoría
de peso que se le ha asignado a su vehículo en función de la combinación de
motor y cambio de marchas, así como del equipamiento específico.
Los valores de consumo y emisiones se determinan según las pruebas indi-
cadas en los reglamentos CE 715/2007 y CE 692/2008.
Nota
•Dependiendo del estilo de conducción, de la calzada, del tráfico, de las
condiciones medioambientales y del estado del vehículo, se pueden dar
valores que difieran de los establecidos.PesosEl valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío ⇒.
¡ATENCIÓN!
•Hay que tener en cuenta que, al transportar objetos pesados, varían las
propiedades de marcha al desplazarse el centro de gravedad, con el consi-
guiente peligro de accidente. Por ello, adapte siempre su forma de conducir
y la velocidad a estas circunstancias.•En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo. Si se excede el peso por eje establecido o
el peso máximo autorizado se pueden modificar las propiedades de marcha
del vehículo, lo que podría ocasionar un accidente, y causar lesiones en los
ocupantes y daños en el vehículo.
Conducción con remolqueCargas de remolqueCargas de remolque
Las cargas de apoyo y remolque autorizadas han sido establecidas conforme
a los ensayos realizados con criterios estipulados. Las cargas de remolque
autorizadas rigen para vehículos en la UE y, por lo general, para un límite
máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/h).
Estos valores podrán diferir en el caso de vehículos destinados a otros
países. Los datos de la documentación del vehículo tienen siempre primacía
⇒ .
Cargas de apoyo
La carga de apoyo máxima autorizada de la lanza sobre el cabezal esférico
del dispositivo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la carga de apoyo autorizada para
mayor seguridad en la marcha. Una carga de apoyo insuficiente influye de
AlteaXL_ES.book Seite 303 Mittwoch, 21. Juli 2010 1:05 13

Descripción de los datos

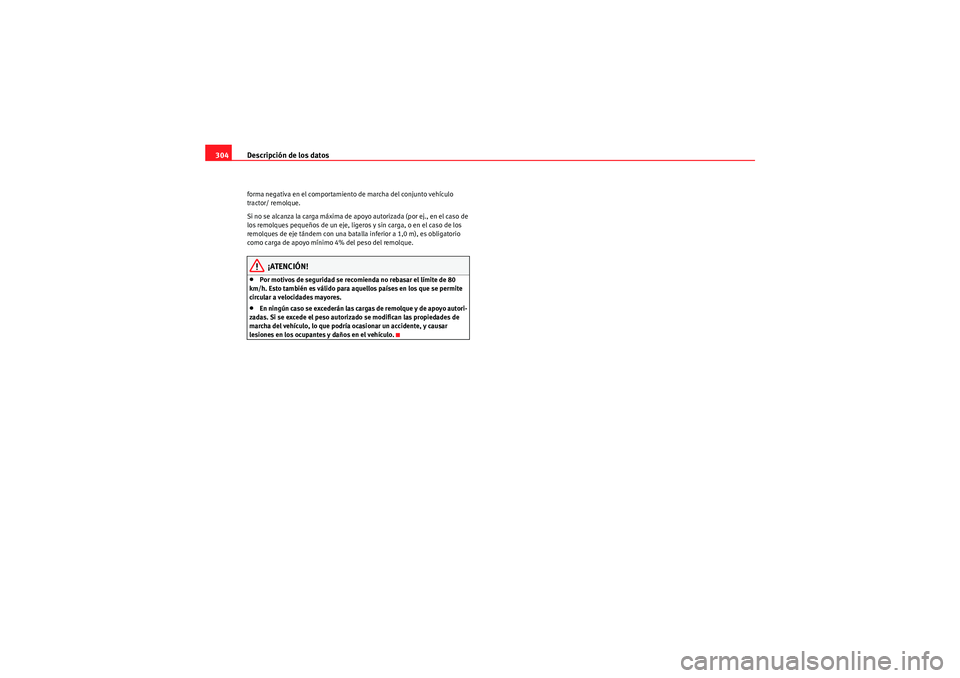

304forma negativa en el comportamiento de marcha del conjunto vehículo
tractor/ remolque.
Si no se alcanza la carga máxima de apoyo autorizada (por ej., en el caso de
los remolques pequeños de un eje, ligeros y sin carga, o en el caso de los
remolques de eje tándem con una batalla inferior a 1,0 m), es obligatorio
como carga de apoyo mínimo 4% del peso del remolque.
¡ATENCIÓN!
•Por motivos de seguridad se recomienda no rebasar el límite de 80
km/h. Esto también es válido para aquellos países en los que se permite
circular a velocidades mayores.•En ningún caso se excederán las cargas de remolque y de apoyo autori-
zadas. Si se excede el peso autorizado se modifican las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar
lesiones en los ocupantes y daños en el vehículo.
AlteaXL_ES.book Seite 304 Mittwoch, 21. Juli 2010 1:05 13

Datos técnicos305
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Datos técnicosComprobación de nivelesPeriódicamente se deberían co mprobar los diferentes niveles
de los fluidos del vehículo. No confundir nunca los líquidos,
pues de lo contrario el motor sufriría graves daños.
Depósito de expansión del líquido refrigerante
Depósito del agua lavacristales
Orificio de llenado del aceite del motor
Varilla de medición de aceite del motor
Depósito del líquido de frenos
Batería bajo la cubierta
La verificación y reposición de los líquidos operativos se realizará en los
componentes mencionados anteriormente. Estas operaciones están
descritas en el ⇒página 243. Cuadro sinóptico
Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con
los datos técnicos a partir de la
⇒página 301.
Fig. 210 Figura orienta-
tiva de la posición de los
elementos
A1A2A3A4A5A6
AlteaXL_ES.book Seite 305 Mittwoch, 21. Juli 2010 1:05 13

Datos técnicos

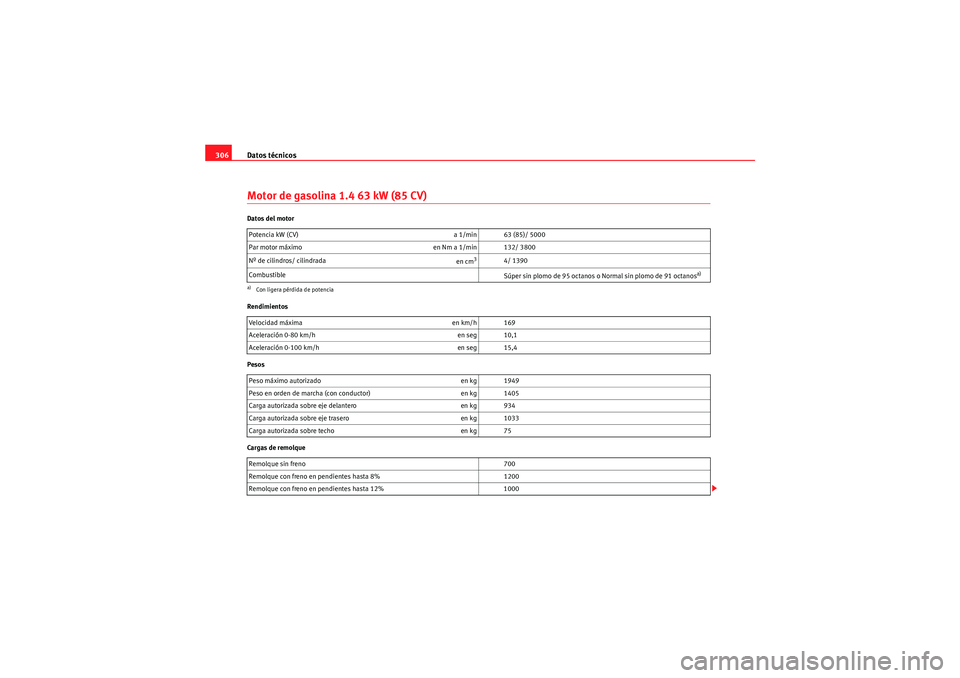

306Motor de gasolina 1.4 63 kW (85 CV)Datos del motor
Rendimientos
Pesos
Cargas de remolque Potencia kW (CV)
a 1/min 63 (85)/ 5000
Par motor máximo en Nm a 1/min 132/ 3800
Nº de cilindros/ cilindrada en cm
3
4/ 1390
Combustible Súper sin plomo de 95 octanos o Normal sin plomo de 91 octanos
a)
a)Con ligera pérdida de potenciaVelocidad máximaen km/h 169
Aceleración 0-80 km/h en seg 10,1
Aceleración 0-100 km/h en seg 15,4
Peso máximo autorizado en kg 1949
Peso en orden de marcha (con conductor) en kg 1405
Carga autorizada sobre eje delantero en kg 934
Carga autorizada sobre eje trasero en kg 1033
Carga autorizada sobre techo en kg 75
Remolque sin freno 700
Remolque con freno en pendientes hasta 8% 1200
Remolque con freno en pendientes hasta 12% 1000
AlteaXL_ES.book Seite 306 Mittwoch, 21. Juli 2010 1:05 13

Datos técnicos307
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

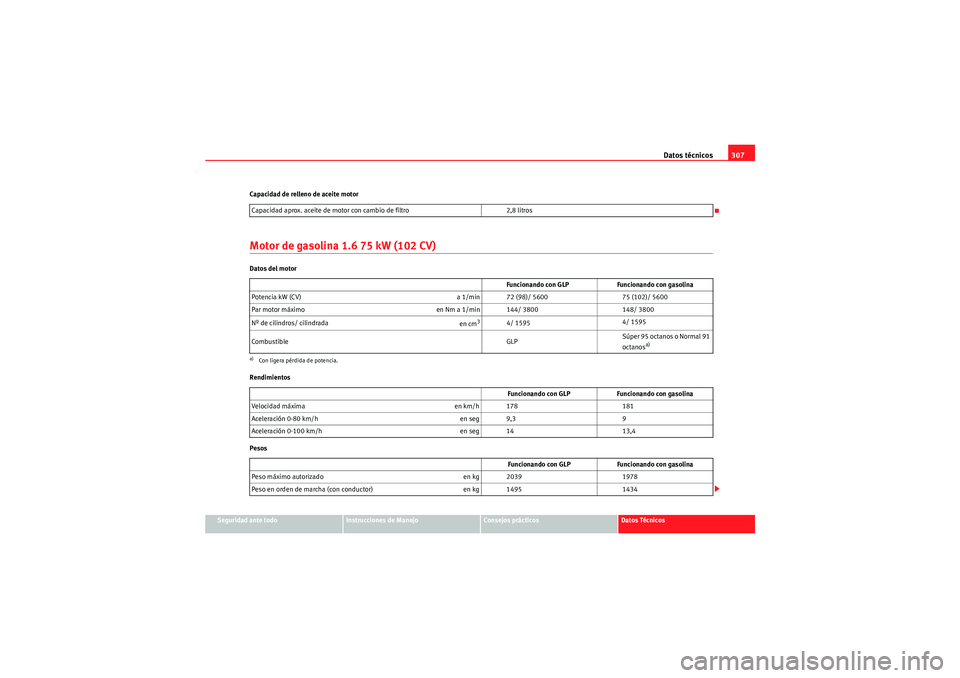

Capacidad de relleno de aceite motor
Motor de gasolina 1.6 75 kW (102 CV)Datos del motor
Rendimientos
Pesos
Capacidad aprox. aceite de motor con cambio de filtro
2,8 litros
Funcionando con GLP Funcionando con gasolina
Potencia kW (CV) a 1/min 72 (98)/ 560075 (102)/ 5600
Par motor máximo en Nm a 1/min 144/ 3800 148/ 3800
Nº de cilindros/ cilindrada en cm
3
4/ 15954/ 1595
Combustible GLPSúper 95 octanos o Normal 91
octanos
a)
a)Con ligera pérdida de potencia.
Funcionando con GLP
Funcionando con gasolina
Velocidad máxima en km/h 178181
Aceleración 0-80 km/h en seg 9,39
Aceleración 0-100 km/h en seg 1413,4
Funcionando con GLP Funcionando con gasolina
Peso máximo autorizado en kg 20391978
Peso en orden de marcha (con conductor) en kg 14951434
AlteaXL_ES.book Seite 307 Mittwoch, 21. Juli 2010 1:05 13

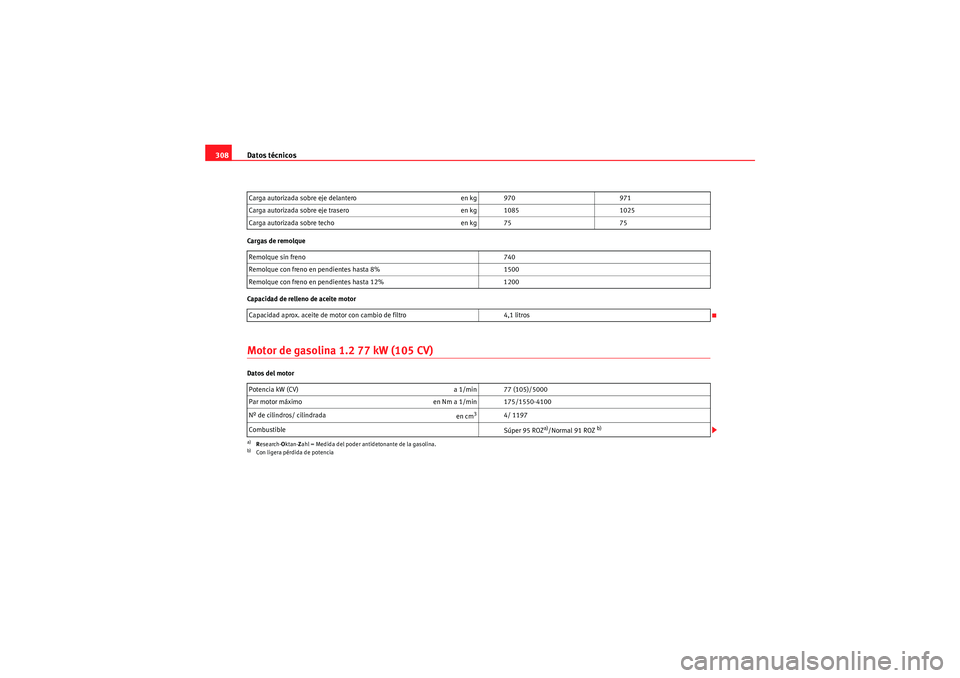

Datos técnicos
308Cargas de remolque
Capacidad de relleno de aceite motorMotor de gasolina 1.2 77 kW (105 CV)Datos del motor Carga autorizada sobre eje delantero
en kg 970971
Carga autorizada sobre eje trasero en kg 10851025
Carga autorizada sobre techo en kg 7575
Remolque sin freno 740
Remolque con freno en pendientes hasta 8% 1500
Remolque con freno en pendientes hasta 12% 1200
Capacidad aprox. aceite de motor con cambio de filtro 4,1 litros
Potencia kW (CV) a 1/min 77 (105)/5000
Par motor máximo en Nm a 1/min 175/1550-4100
Nº de cilindros/ cilindrada en cm
3
4/ 1197
Combustible Súper 95 ROZ
a)/Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Medida del poder antidetonante de la gasolina.b)Con ligera pérdida de potencia
AlteaXL_ES.book Seite 308 Mittwoch, 21. Juli 2010 1:05 13
