Grundsätzliches
● Fa
s
sen Sie den Radschlüssel am Ende an
und drehen Sie die Schraube etwa eine Um-
drehung entgegen den Uhrzeigersinn ››› in
R a
d ab- b
zw. anbauen auf Seite 70.
Die Anti-Diebstahl-Radschraube hat eine an-
dere Abdeckkappe. Diese Abdeckkappe
passt nur auf die Antidiebstahl-Radschraube
und nicht auf die herkömmlichen Radschrau-
ben.
Wichtige Informationen zu den Radschrau-
ben
Die werksseitig montierten Felgen und Rad-
schrauben sind hinsichtlich ihrer Konstrukti-
on aufeinander abgestimmt. Bei jeder Um-
rüstung auf andere Felgen müssen deshalb
die jeweils zugehörigen Radschrauben mit
der richtigen Länge und dem richtigen Kopf
verwendet werden. Der Festsitz der Räder
und die Funktion der Bremsanlage hängen
davon ab.
Unter bestimmten Umständen dürfen Sie
nicht einmal Radschrauben von Fahrzeugen
der gleichen Baureihe benutzen.
Bei Rädern mit Radvollblenden muss die
diebstahlhemmende Radschraube in den Po-
sitionen ››› Abb. 82 2 oder
3 einge-
s c
hr
aubt sein, wobei das Reifenventil als Be-
zugsposition 1 dient. Die Radvollblende
k ann son
s

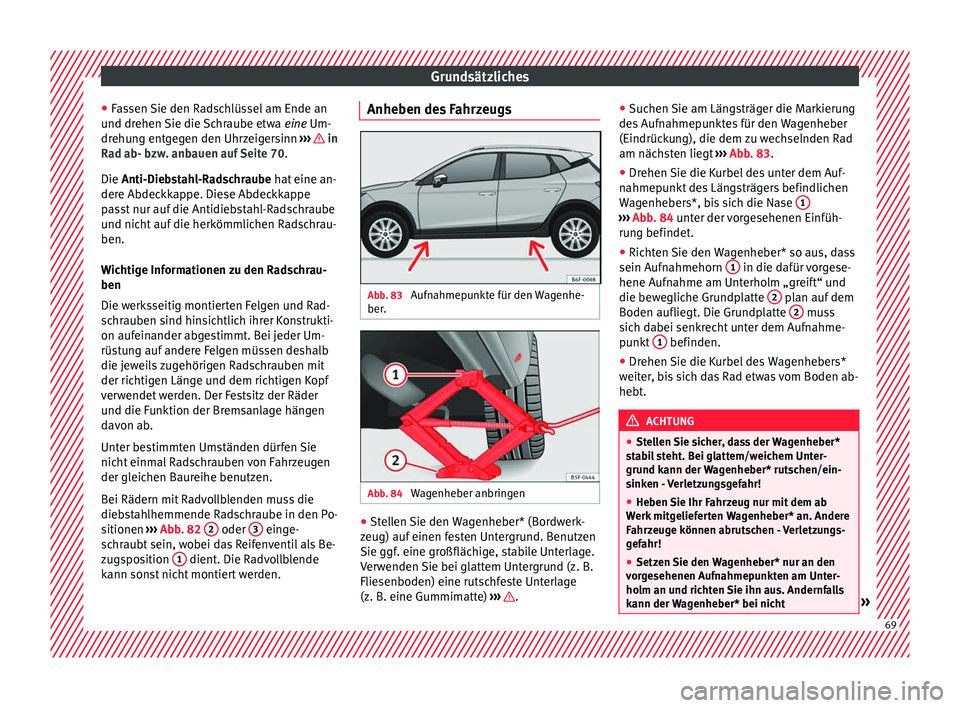

t nicht montiert werden. Anheben des Fahrzeugs
Abb. 83
Aufnahmepunkte für den Wagenhe-
ber . Abb. 84
Wagenheber anbringen ●
Stellen Sie den Wagenheber* (Bordwerk-
z eug) auf
einen f
esten Untergrund. Benutzen
Sie ggf. eine großflächige, stabile Unterlage.
Verwenden Sie bei glattem Untergrund (z. B.
Fliesenboden) eine rutschfeste Unterlage
(z. B. eine Gummimatte) ››› .●
Suc
hen
Sie am Längsträger die Markierung
des Aufnahmepunktes für den Wagenheber
(Eindrückung), die dem zu wechselnden Rad
am nächsten liegt ››› Abb. 83.
● Drehen Sie die Kurbel des unter dem Auf-
nahmepu
nkt des Längsträgers befindlichen
Wagenhebers*, bis sich die Nase 1 ›››
Abb . 84 unter der vorgesehenen Einfüh-
ru n
g befindet.
● Richten Sie den Wagenheber* so aus, dass
sein Aufnahmehorn 1 in die dafür vorgese-
hene Auf n
ahme am Unt
erholm „greift“ und
die bewegliche Grundplatte 2 plan auf dem
Boden auflie g
t
. Die Grundplatte 2 muss
s ic
h d
abei senkrecht unter dem Aufnahme-
punkt 1 befinden.
● Drehen Sie die Kurbel des Wagenhebers*
w eit
er
, bis sich das Rad etwas vom Boden ab-
hebt. ACHTUNG
● Stel l
en Sie sicher, dass der Wagenheber*
stabil steht. Bei glattem/weichem Unter-
grund kann der Wagenheber* rutschen/ein-
sinken - Verletzungsgefahr!
● Heben Sie Ihr Fahrzeug nur mit dem ab
Werk mit
gelieferten Wagenheber* an. Andere
Fahrzeuge können abrutschen - Verletzungs-
gefahr!
● Setzen Sie den Wagenheber* nur an den
vorg
esehenen Aufnahmepunkten am Unter-
holm an und richten Sie ihn aus. Andernfalls
kann der Wagenheber* bei nicht » 69
Page 72 of 336

Grundsätzliches
ausreichendem Halt am Fahrzeug abrutschen:
Verl
etz
ungsgefahr!
● Durch Temperaturschwankungen oder Be-
las
tungsänderungen kann sich die Fahrzeug-
höhe des abgestellten Fahrzeugs verändern. VORSICHT
Das Fahrzeug darf nicht am Schweller ange-
ho ben w er
den. Setzen Sie den Wagenheber*
nur an den vorgesehenen Aufnahmepunkten
am Unterholm an. Andernfalls wird ihr Fahr-

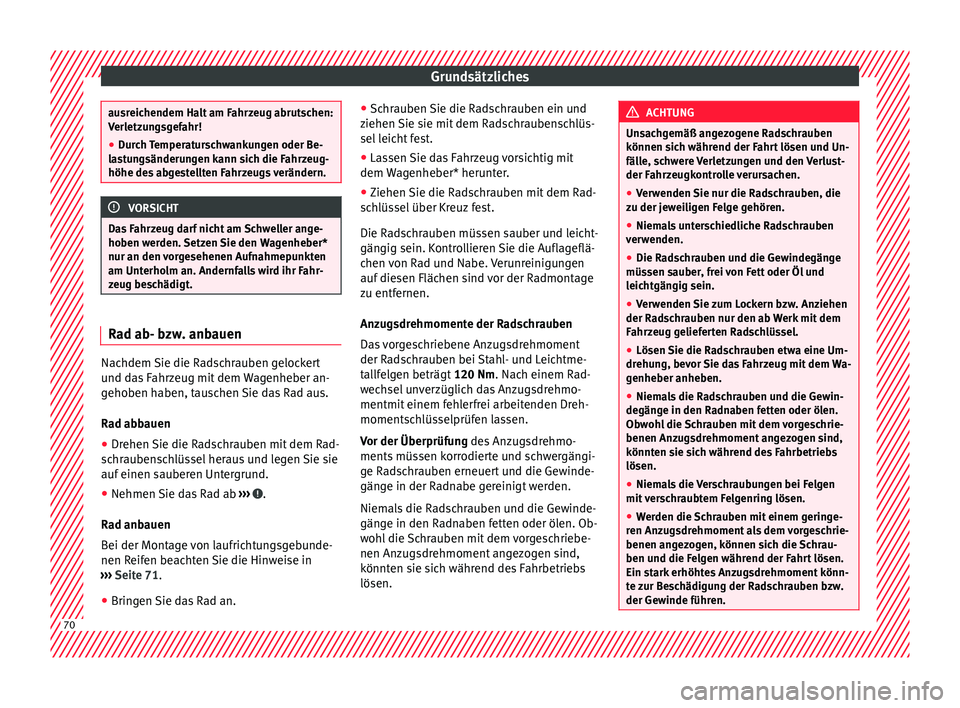

zeug beschädigt. Rad ab- bzw. anbauen
Nachdem Sie die Radschrauben gelockert
u
nd d
a
s Fahrzeug mit dem Wagenheber an-
gehoben haben, tauschen Sie das Rad aus.
Rad abbauen
● Drehen Sie die Radschrauben mit dem Rad-
schr
aubenschlüssel heraus und legen Sie sie
auf einen sauberen Untergrund.
● Nehmen Sie das Rad ab ›››
.
R a
d anb
auen
Bei der Montage von laufrichtungsgebunde-
nen Reifen beachten Sie die Hinweise in
››› Seite 71.
● Bringen Sie das Rad an. ●
Schrauben
Sie die Radschrauben ein und
ziehen Sie sie mit dem Radschraubenschlüs-
sel leicht fest.
● Lassen Sie das Fahrzeug vorsichtig mit
dem Wagenhe
ber* herunter.
● Ziehen Sie die Radschrauben mit dem Rad-
sch
lüssel über Kreuz fest.
Die Radschrauben müssen sauber und leicht-
gängig sein. Kontrollieren Sie die Auflageflä-
chen von Rad und Nabe. Verunreinigungen
auf diesen Flächen sind vor der Radmontage
zu entfernen.
Anzugsdrehmomente der Radschrauben
Das vorgeschriebene Anzugsdrehmoment
der Radschrauben bei Stahl- und Leichtme-
tallfelgen beträgt 120 Nm. Nach einem Rad-
wechsel unverzüglich das Anzugsdrehmo-
mentmit einem fehlerfrei arbeitenden Dreh-
momentschlüsselprüfen lassen.
Vor der Überprüfung des Anzugsdrehmo-
ments müssen korrodierte und schwergängi-
ge Radschrauben erneuert und die Gewinde-
gänge in der Radnabe gereinigt werden.
Niemals die Radschrauben und die Gewinde-
gänge in den Radnaben fetten oder ölen. Ob-
wohl die Schrauben mit dem vorgeschriebe-
nen Anzugsdrehmoment angezogen sind,
könnten sie sich während des Fahrbetriebs
lösen. ACHTUNG
Unsachgemäß angezogene Radschrauben
können s ic
h während der Fahrt lösen und Un-
fälle, schwere Verletzungen und den Verlust-
der Fahrzeugkontrolle verursachen.
● Verwenden Sie nur die Radschrauben, die
zu der jew
eiligen Felge gehören.
● Niemals unterschiedliche Radschrauben
verw
enden.
● Die Radschrauben und die Gewindegänge
müssen sauber
, frei von Fett oder Öl und
leichtgängig sein.
● Verwenden Sie zum Lockern bzw. Anziehen
der Rad
schrauben nur den ab Werk mit dem
Fahrzeug gelieferten Radschlüssel.
● Lösen Sie die Radschrauben etwa eine Um-
drehun
g, bevor Sie das Fahrzeug mit dem Wa-
genheber anheben.
● Niemals die Radschrauben und die Gewin-
degäng
e in den Radnaben fetten oder ölen.
Obwohl die Schrauben mit dem vorgeschrie-
benen Anzugsdrehmoment angezogen sind,
könnten sie sich während des Fahrbetriebs
lösen.
● Niemals die Verschraubungen bei Felgen
mit v
erschraubtem Felgenring lösen.
● Werden die Schrauben mit einem geringe-
ren Anz
ugsdrehmoment als dem vorgeschrie-
benen angezogen, können sich die Schrau-
ben und die Felgen während der Fahrt lösen.
Ein stark erhöhtes Anzugsdrehmoment könn-
te zur Beschädigung der Radschrauben bzw.
der Gewinde führen. 70
Page 73 of 336

Grundsätzliches

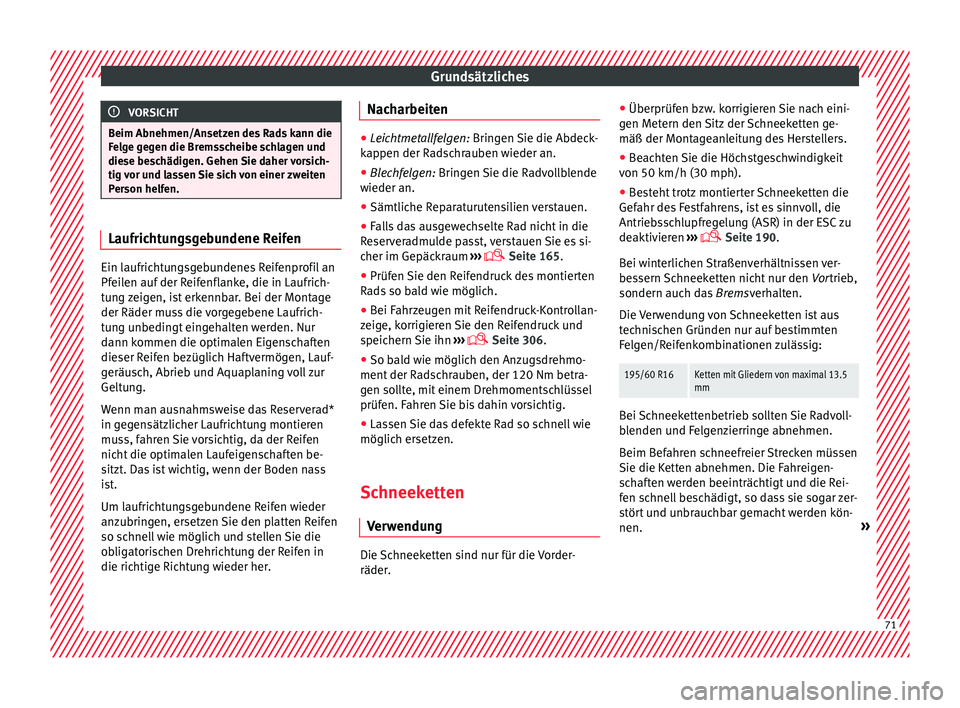

VORSICHT
Beim Abnehmen/Ansetzen des Rads kann die
Fel g
e gegen die Bremsscheibe schlagen und
diese beschädigen. Gehen Sie daher vorsich-
tig vor und lassen Sie sich von einer zweiten
Person helfen. Laufrichtungsgebundene Reifen
Ein laufrichtungsgebundenes Reifenprofil an
Pfei
l
en auf der Reifenflanke, die in Laufrich-
tung zeigen, ist erkennbar. Bei der Montage
der Räder muss die vorgegebene Laufrich-
tung unbedingt eingehalten werden. Nur
dann kommen die optimalen Eigenschaften
dieser Reifen bezüglich Haftvermögen, Lauf-
geräusch, Abrieb und Aquaplaning voll zur
Geltung.
Wenn man ausnahmsweise das Reserverad*
in gegensätzlicher Laufrichtung montieren
muss, fahren Sie vorsichtig, da der Reifen
nicht die optimalen Laufeigenschaften be-
sitzt. Das ist wichtig, wenn der Boden nass
ist.
Um laufrichtungsgebundene Reifen wieder
anzubringen, ersetzen Sie den platten Reifen
so schnell wie möglich und stellen Sie die
obligatorischen Drehrichtung der Reifen in
die richtige Richtung wieder her. Nacharbeiten ●
Leichtmetallfelgen: Bring en
Sie die Abdeck-
kappen der Radschrauben wieder an.
● Blechfelgen: Bringen
Sie die Radvollblende
wieder an.
● Sämtliche Reparaturutensilien verstauen.
● Falls das ausgewechselte Rad nicht in die
Reser
veradmulde passt, verstauen Sie es si-
cher im Gepäckraum ›››
Seite 165.
● Prüfen Sie den Reifendruck des montierten
Rad
s so bald wie möglich.
● Bei Fahrzeugen mit Reifendruck-Kontrollan-
zeig e, k
orrigieren Sie den Reifendruck und
speichern Sie ihn ›››
Seite 306.
● So bald wie möglich den Anzugsdrehmo-
ment der Ra
dschrauben, der 120 Nm betra-
gen sollte, mit einem Drehmomentschlüssel
prüfen. Fahren Sie bis dahin vorsichtig.
● Lassen Sie das defekte Rad so schnell wie
möglich ersetz
en.
Schneeketten Verw
endung Die Schneeketten sind nur für die Vorder-
räder
. ●
Überprüfen b zw
. korrigieren Sie nach eini-
gen Metern den Sitz der Schneeketten ge-
mäß der Montageanleitung des Herstellers.
● Beachten Sie die Höchstgeschwindigkeit
von 50 km/h (30 mph).
● Be
steht trotz montierter Schneeketten die
Gefahr des
Festfahrens, ist es sinnvoll, die
Antriebsschlupfregelung (ASR) in der ESC zu
deaktivieren ›››
Seite 190.
Bei winterlichen Straßenverhältnissen ver-
bessern Schneeketten nicht nur den Vortrieb,
sondern auch das Bremsverhalten.
Die Verwendung von Schneeketten ist aus
technischen Gründen nur auf bestimmten
Felgen/Reifenkombinationen zulässig:
195/60 R16Ketten mit Gliedern von maximal 13.5
mm Bei Schneekettenbetrieb sollten Sie Radvoll-
b
l
enden u
nd Felgenzierringe abnehmen.
Beim Befahren schneefreier Strecken müssen
Sie die Ketten abnehmen. Die Fahreigen-
schaften werden beeinträchtigt und die Rei-
fen schnell beschädigt, so dass sie sogar zer-
stört und unbrauchbar gemacht werden kön-
nen. » 71
Page 74 of 336

Grundsätzliches
ACHTUNG
Die Schneeketten müssen gemäß den Her-
st el
lerangaben korrekt gespannt werden. So-
mit wird ein Kontakt der Schneeketten mit

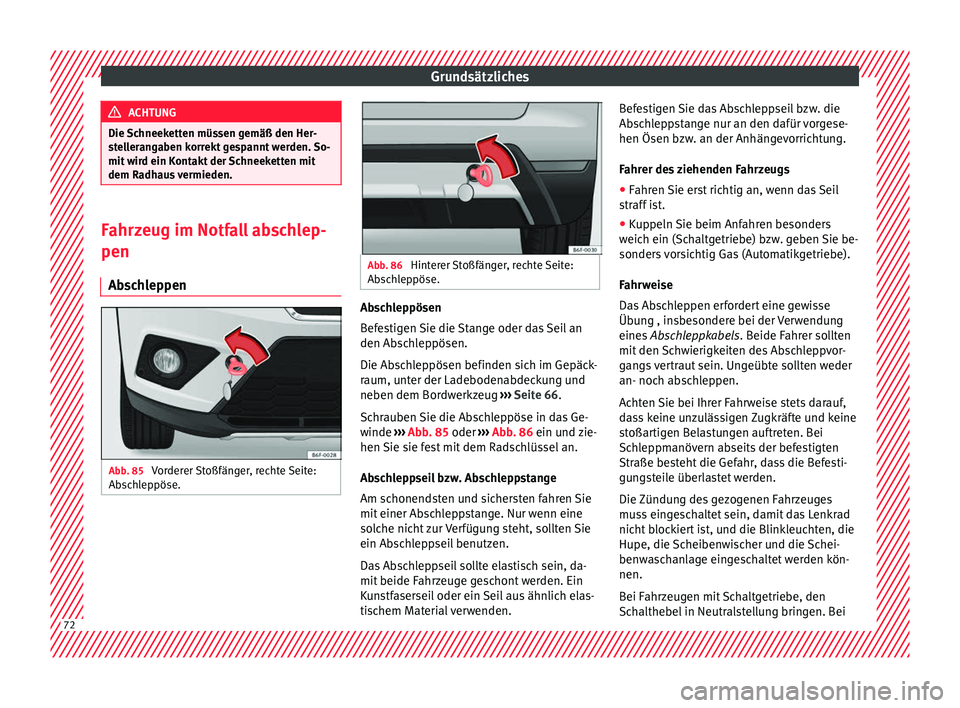

dem Radhaus vermieden. Fahrzeug im Notfall abschlep-
pen
Abs c
hleppen Abb. 85
Vorderer Stoßfänger, rechte Seite:
Ab s
c
hleppöse. Abb. 86
Hinterer Stoßfänger, rechte Seite:
Abs c
hleppöse. Abschleppösen
B
ef
e
stigen Sie die Stange oder das Seil an
den Abschleppösen.
Die Abschleppösen befinden sich im Gepäck-
raum, unter der Ladebodenabdeckung und
neben dem Bordwerkzeug ››› Seite 66.
Schrauben Sie die Abschleppöse in das Ge-
winde ››› Abb. 85 oder ››› Abb. 86 ein und zie-
hen Sie sie fest mit dem Radschlüssel an.
Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie
mit einer Abschleppstange. Nur wenn eine
solche nicht zur Verfügung steht, sollten Sie
ein Abschleppseil benutzen.
Das Abschleppseil sollte elastisch sein, da-
mit beide Fahrzeuge geschont werden. Ein
Kunstfaserseil oder ein Seil aus ähnlich elas-
tischem Material verwenden. Befestigen Sie das Abschleppseil bzw. die
Absc
hleppstange nur an den dafür vorgese-
hen Ösen bzw. an der Anhängevorrichtung.
Fahrer des ziehenden Fahrzeugs
● Fahren Sie erst richtig an, wenn das Seil
straff
ist.
● Kuppeln Sie beim Anfahren besonders
weich ein (Sc
haltgetriebe) bzw. geben Sie be-
sonders vorsichtig Gas (Automatikgetriebe).
Fahrweise
Das Abschleppen erfordert eine gewisse
Übung , insbesondere bei der Verwendung
eines Abschleppkabels. Beide Fahrer sollten
mit den Schwierigkeiten des Abschleppvor-
gangs vertraut sein. Ungeübte sollten weder
an- noch abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf,
dass keine unzulässigen Zugkräfte und keine
stoßartigen Belastungen auftreten. Bei
Schleppmanövern abseits der befestigten
Straße besteht die Gefahr, dass die Befesti-
gungsteile überlastet werden.
Die Zündung des gezogenen Fahrzeuges
muss eingeschaltet sein, damit das Lenkrad
nicht blockiert ist, und die Blinkleuchten, die
Hupe, die Scheibenwischer und die Schei-
benwaschanlage eingeschaltet werden kön-
nen.
Bei Fahrzeugen mit Schaltgetriebe, den
Schalthebel in Neutralstellung bringen. Bei 72

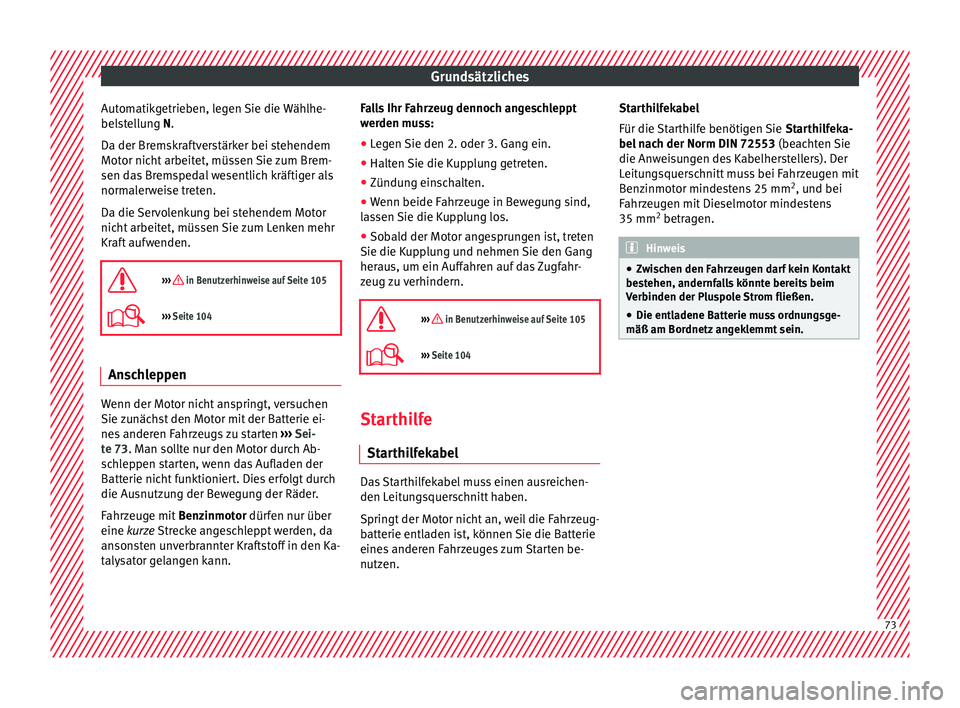

Page 75 of 336

Grundsätzliches
Automatikgetrieben, legen Sie die Wählhe-
bel s
t
ellung N.
Da der Bremskraftverstärker bei stehendem
Motor nicht arbeitet, müssen Sie zum Brem-
sen das Bremspedal wesentlich kräftiger als
normalerweise treten.
Da die Servolenkung bei stehendem Motor
nicht arbeitet, müssen Sie zum Lenken mehr
Kraft aufwenden.
››› in Benutzerhinweise auf Seite 105
››› Seite 104 Anschleppen
Wenn der Motor nicht anspringt, versuchen
Sie
z
u
nächst den Motor mit der Batterie ei-
nes anderen Fahrzeugs zu starten ››› Sei-
te 73. Man sollte nur den Motor durch Ab-
schleppen starten, wenn das Aufladen der
Batterie nicht funktioniert. Dies erfolgt durch
die Ausnutzung der Bewegung der Räder.
Fahrzeuge mit Benzinmotor dürfen nur über
eine kurze Strecke angeschleppt werden, da
ansonsten unverbrannter Kraftstoff in den Ka-
talysator gelangen kann. Falls Ihr Fahrzeug dennoch angeschleppt
werden mu
ss:
● Legen Sie den 2. oder 3. Gang ein.
● Halten Sie die Kupplung getreten.
● Zündung einschalten.
● Wenn beide Fahrzeuge in Bewegung sind,
las
sen Sie die Kupplung los.
● Sobald der Motor angesprungen ist, treten
Sie die Kupp
lung und nehmen Sie den Gang
heraus, um ein Auffahren auf das Zugfahr-
zeug zu verhindern.
››› in Benutzerhinweise auf Seite 105
››› Seite 104 Starthilfe
St ar
thi
lfekabel Das Starthilfekabel muss einen ausreichen-
den L
eit
u
ngsquerschnitt haben.
Springt der Motor nicht an, weil die Fahrzeug-
batterie entladen ist, können Sie die Batterie
eines anderen Fahrzeuges zum Starten be-
nutzen. Starthilfekabel
Für die Star
thilfe benötigen Sie Starthilfeka-
bel nach der Norm DIN 72553 (beachten Sie
die Anweisungen des Kabelherstellers). Der
Leitungsquerschnitt muss bei Fahrzeugen mit
Benzinmotor mindestens 25 mm 2
, und bei
Fahrzeugen mit Dieselmotor mindestens
35 mm 2
betragen. Hinweis
● Zw i
schen den Fahrzeugen darf kein Kontakt
bestehen, andernfalls könnte bereits beim
Verbinden der Pluspole Strom fließen.
● Die entladene Batterie muss ordnungsge-
mäß am Bordnetz an
geklemmt sein. 73

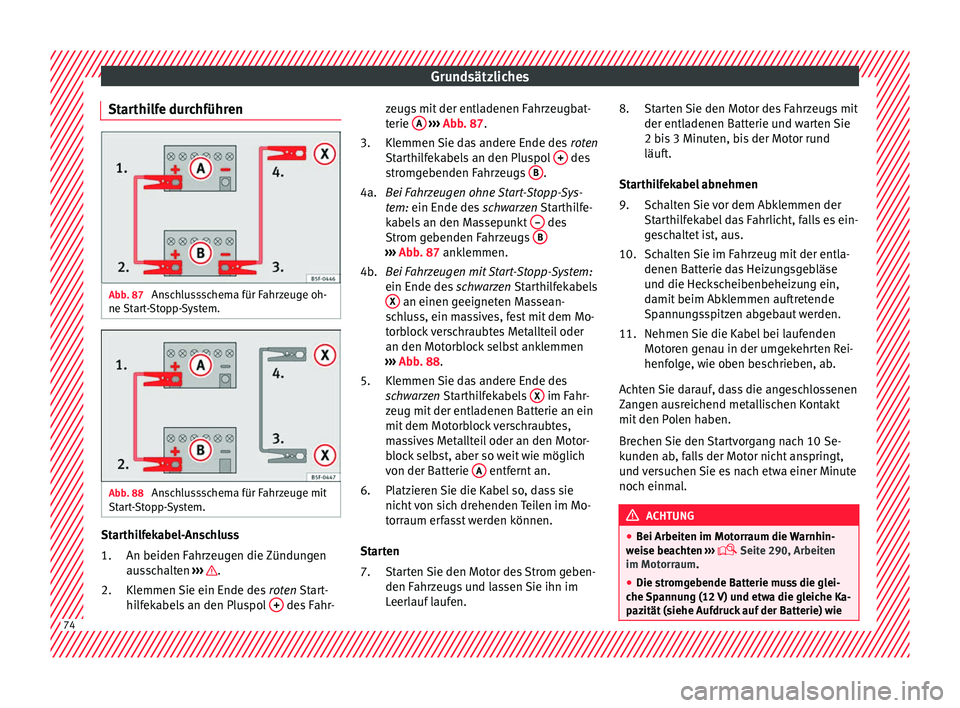

Page 76 of 336

Grundsätzliches
Starthilfe durchführen Abb. 87
Anschlussschema für Fahrzeuge oh-
ne St
ar
t-Stopp-System. Abb. 88
Anschlussschema für Fahrzeuge mit
St ar
t
-Stopp-System. Starthilfekabel-Anschluss
An beiden F ahr
z
eugen die Zündungen
ausschalten ››› .
Kl emmen
Sie ein Ende de
s roten Start-
hilfekabels an den Pluspol + des Fahr-
1.
2. zeugs mit der entladenen Fahrzeugbat-
t
erie A
› ››
Abb
. 87.
Kl
emmen Sie das andere Ende des roten
Starthilfekabels an den Pluspol + des
s tr
om
gebenden Fahrzeugs B .
Be i Fahrz
eugen ohn
e Start-Stopp-Sys-
tem: ein Ende des schwarzen Starthilfe-
kabels an den Massepunkt – des
Str om g
e
benden Fahrzeugs B ›››
Abb . 87 anklemmen.
Be i Fahrz
eugen mit Start-Stopp-System:
ein Ende des schwarzen Starthilfekabels
X an einen geeigneten Massean-
s c
h
luss, ein massives, fest mit dem Mo-
torblock verschraubtes Metallteil oder
an den Motorblock selbst anklemmen
››› Abb. 88.
Klemmen Sie das andere Ende des
schwarzen Starthilfekabels X im Fahr-
z eug mit
der entl
adenen Batterie an ein
mit dem Motorblock verschraubtes,
massives Metallteil oder an den Motor-
block selbst, aber so weit wie möglich
von der Batterie A entfernt an.
Pl atz
ier
en Sie die Kabel so, dass sie
nicht von sich drehenden Teilen im Mo-
torraum erfasst werden können.
Starten Starten Sie den Motor des Strom geben-
den Fahrzeugs und lassen Sie ihn im
Leerlauf laufen.
3.
4a.
4b.
5.
6.
7. Starten Sie den Motor des Fahrzeugs mit
der entladenen B
atterie und warten Sie
2 bis 3 Minuten, bis der Motor rund
läuft.
Starthilfekabel abnehmen Schalten Sie vor dem Abklemmen der
Starthilfekabel das Fahrlicht, falls es ein-
geschaltet ist, aus.
Schalten Sie im Fahrzeug mit der entla-
denen Batterie das Heizungsgebläse
und die Heckscheibenbeheizung ein,
damit beim Abklemmen auftretende
Spannungsspitzen abgebaut werden.
Nehmen Sie die Kabel bei laufenden
Motoren genau in der umgekehrten Rei-
henfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen
Zangen ausreichend metallischen Kontakt
mit den Polen haben.
Brechen Sie den Startvorgang nach 10 Se-
kunden ab, falls der Motor nicht anspringt,
und versuchen Sie es nach etwa einer Minute
noch einmal. ACHTUNG
● Bei Arbeit en im Mot
orraum die Warnhin-
weise beachten ›››
Seite 290, Arbeiten
im Motorraum.
● Die stromgebende Batterie muss die glei-
che S
pannung (12 V) und etwa die gleiche Ka-
pazität (siehe Aufdruck auf der Batterie) wie 8.
9.
10.
11.
74

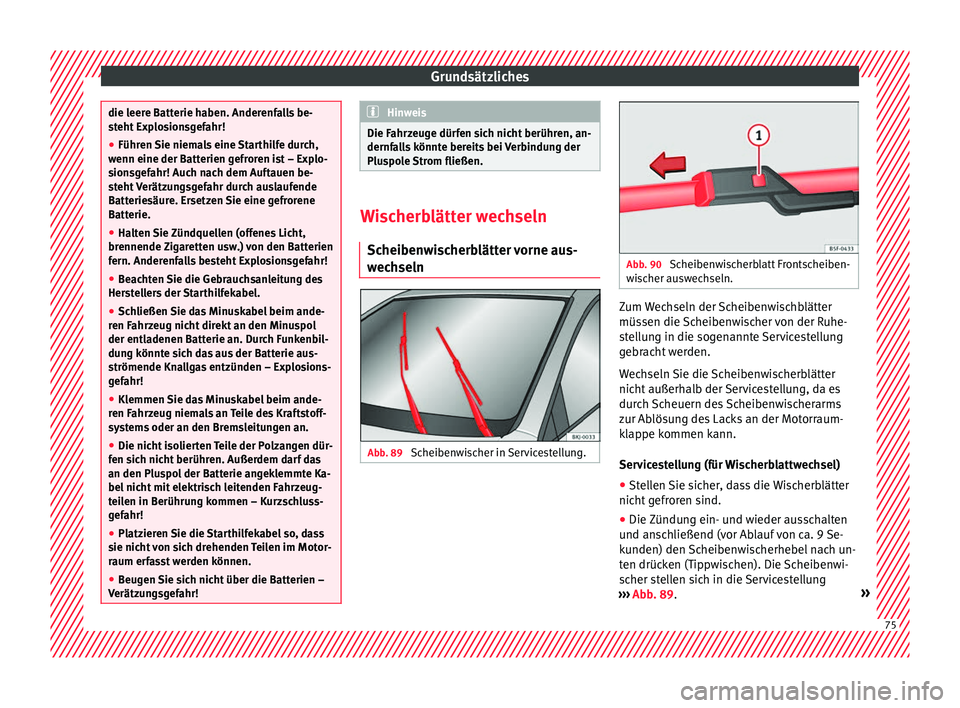

Page 77 of 336

Grundsätzliches
die leere Batterie haben. Anderenfalls be-
st
eht
Explosionsgefahr!
● Führen Sie niemals eine Starthilfe durch,
wenn eine der Batt
erien gefroren ist – Explo-
sionsgefahr! Auch nach dem Auftauen be-
steht Verätzungsgefahr durch auslaufende
Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.
● Halten Sie Zündquellen (offenes Licht,
brennende Z
igaretten usw.) von den Batterien
fern. Anderenfalls besteht Explosionsgefahr!
● Beachten Sie die Gebrauchsanleitung des
Herst
ellers der Starthilfekabel.
● Schließen Sie das Minuskabel beim ande-
ren Fahr
zeug nicht direkt an den Minuspol
der entladenen Batterie an. Durch Funkenbil-
dung könnte sich das aus der Batterie aus-
strömende Knallgas entzünden – Explosions-
gefahr!
● Klemmen Sie das Minuskabel beim ande-
ren Fahr
zeug niemals an Teile des Kraftstoff-
systems oder an den Bremsleitungen an.
● Die nicht isolierten Teile der Polzangen dür-
fen sic
h nicht berühren. Außerdem darf das
an den Pluspol der Batterie angeklemmte Ka-
bel nicht mit elektrisch leitenden Fahrzeug-
teilen in Berührung kommen – Kurzschluss-
gefahr!
● Platzieren Sie die Starthilfekabel so, dass
sie nicht
von sich drehenden Teilen im Motor-
raum erfasst werden können.
● Beugen Sie sich nicht über die Batterien –
Verätzu
ngsgefahr! Hinweis
Die Fahrzeuge dürfen sich nicht berühren, an-
dernfa l
ls könnte bereits bei Verbindung der
Pluspole Strom fließen. Wischerblätter wechseln
Scheiben w
ischerblätter vorne aus-
wechseln Abb. 89
Scheibenwischer in Servicestellung. Abb. 90
Scheibenwischerblatt Frontscheiben-
wi s
cher auswechseln. Zum Wechseln der Scheibenwischblätter
müs
sen die
Sc
heibenwischer von der Ruhe-
stellung in die sogenannte Servicestellung
gebracht werden.
Wechseln Sie die Scheibenwischerblätter
nicht außerhalb der Servicestellung, da es
durch Scheuern des Scheibenwischerarms
zur Ablösung des Lacks an der Motorraum-
klappe kommen kann.
Servicestellung (für Wischerblattwechsel)
● Stellen Sie sicher, dass die Wischerblätter
nicht g
efroren sind.
● Die Zündung ein- und wieder ausschalten
und ans
chließend (vor Ablauf von ca. 9 Se-
kunden) den Scheibenwischerhebel nach un-
ten drücken (Tippwischen). Die Scheibenwi-
scher stellen sich in die Servicestellung
››› Abb. 89. » 75

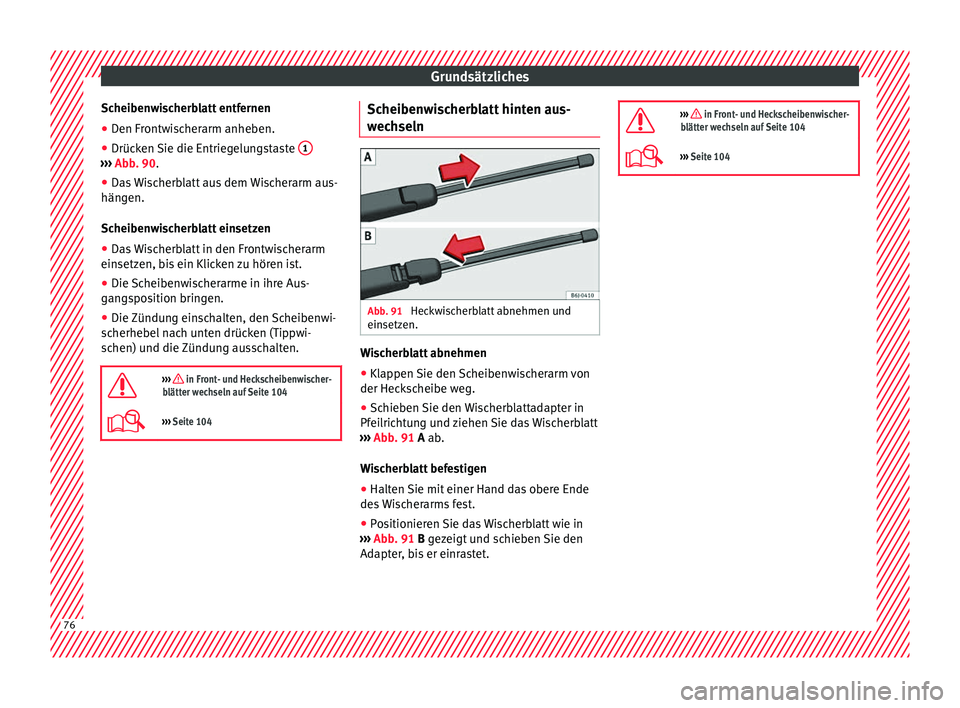

Page 78 of 336

Grundsätzliches
Scheibenwischerblatt entfernen
● Den Frontwischerarm anheben.
● Drücken Sie die Entriegelungstaste 1›››
Abb . 90.
● Da s
Wischerblatt aus dem Wischerarm aus-
hängen.
Sc
heibenwischerblatt einsetzen
● Das Wischerblatt in den Frontwischerarm
einsetzen, b
is ein Klicken zu hören ist.
● Die Scheibenwischerarme in ihre Aus-
gang
sposition bringen.
● Die Zündung einschalten, den Scheibenwi-
scherhe
bel nach unten drücken (Tippwi-
schen) und die Zündung ausschalten.
››› in Front- und Heckscheibenwischer-
blätter wechseln auf Seite 104
››› Seite 104 Scheibenwischerblatt hinten aus-
w
ec
hseln Abb. 91
Heckwischerblatt abnehmen und
ein setz
en. Wischerblatt abnehmen
● Klappen Sie den Scheibenwischerarm von
der Hec k
s
cheibe weg.
● Schieben Sie den Wischerblattadapter in
Pfeilric
htung und ziehen Sie das Wischerblatt
››› Abb. 91 A ab.
Wischerblatt befestigen ● Halten Sie mit einer Hand das obere Ende
des
Wischerarms fest.
● Positionieren Sie das Wischerblatt wie in
›››
Abb. 91 B gezeigt und schieben Sie den
Adapter, bis er einrastet.
››› in Front- und Heckscheibenwischer-
blätter wechseln auf Seite 104
››› Seite 104 76

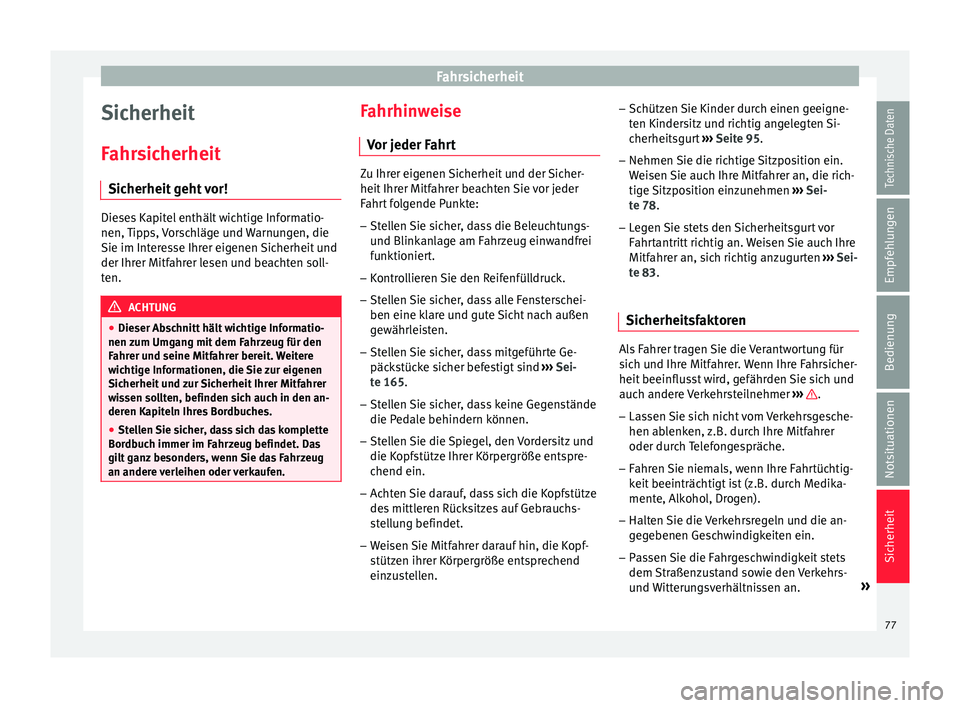

Page 79 of 336

Fahrsicherheit
Sicherheit
F ahr
s
icherheit
Sicherheit geht vor! Dieses Kapitel enthält wichtige Informatio-
nen, Tip
p
s, Vorschläge und Warnungen, die
Sie im Interesse Ihrer eigenen Sicherheit und
der Ihrer Mitfahrer lesen und beachten soll-
ten. ACHTUNG
● Dieser Ab s
chnitt hält wichtige Informatio-
nen zum Umgang mit dem Fahrzeug für den
Fahrer und seine Mitfahrer bereit. Weitere
wichtige Informationen, die Sie zur eigenen
Sicherheit und zur Sicherheit Ihrer Mitfahrer
wissen sollten, befinden sich auch in den an-
deren Kapiteln Ihres Bordbuches.
● Stellen Sie sicher, dass sich das komplette
Bordbuc
h immer im Fahrzeug befindet. Das
gilt ganz besonders, wenn Sie das Fahrzeug
an andere verleihen oder verkaufen. Fahrhinweise
V or j
eder F
ahrt Zu Ihrer eigenen Sicherheit und der Sicher-
heit Ihr
er Mitf
ahrer beachten Sie vor jeder
Fahrt folgende Punkte:
– Stellen Sie sicher, dass die Beleuchtungs-
und Blinkan
lage am Fahrzeug einwandfrei
funktioniert.
– Kontrollieren Sie den Reifenfülldruck.
– Stellen Sie sicher, dass alle Fensterschei-
ben eine kl ar
e und gute Sicht nach außen
gewährleisten.
– Stellen Sie sicher, dass mitgeführte Ge-
päcks
tücke sicher befestigt sind ›››
Sei-
te 165.
– Stellen Sie sicher, dass keine Gegenstände
die Pedal
e behindern können.
– Stellen Sie die Spiegel, den Vordersitz und
die Kopfs
tütze Ihrer Körpergröße entspre-
chend ein.
– Achten Sie darauf, dass sich die Kopfstütze
des mittl
eren Rücksitzes auf Gebrauchs-
stellung befindet.
– Weisen Sie Mitfahrer darauf hin, die Kopf-
stützen ihr
er Körpergröße entsprechend
einzustellen. –
Schützen
Sie Kinder durch einen geeigne-
ten Kindersitz und richtig angelegten Si-
cherheitsgurt ››› Seite 95.
– Nehmen Sie die richtige Sitzposition ein.
Weisen
Sie auch Ihre Mitfahrer an, die rich-
tige Sitzposition einzunehmen ››› Sei-
te 78.
– Legen Sie stets den Sicherheitsgurt vor
Fahrt
antritt richtig an. Weisen Sie auch Ihre
Mitfahrer an, sich richtig anzugurten ››› Sei-
te 83.
Sicherheitsfaktoren Als Fahrer tragen Sie die Verantwortung für
s
ic
h u
nd Ihre Mitfahrer. Wenn Ihre Fahrsicher-
heit beeinflusst wird, gefährden Sie sich und
auch andere Verkehrsteilnehmer ››› .
– Lassen Sie sich nicht vom Verkehrsgesche-
hen ab l
enk
en, z.B. durch Ihre Mitfahrer
oder durch Telefongespräche.
– Fahren Sie niemals, wenn Ihre Fahrtüchtig-
keit beeinträc
htigt ist (z.B. durch Medika-
mente, Alkohol, Drogen).
– Halten Sie die Verkehrsregeln und die an-
geg
ebenen Geschwindigkeiten ein.
– Passen Sie die Fahrgeschwindigkeit stets
dem Straßen
zustand sowie den Verkehrs-
und Witterungsverhältnissen an. »
77
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

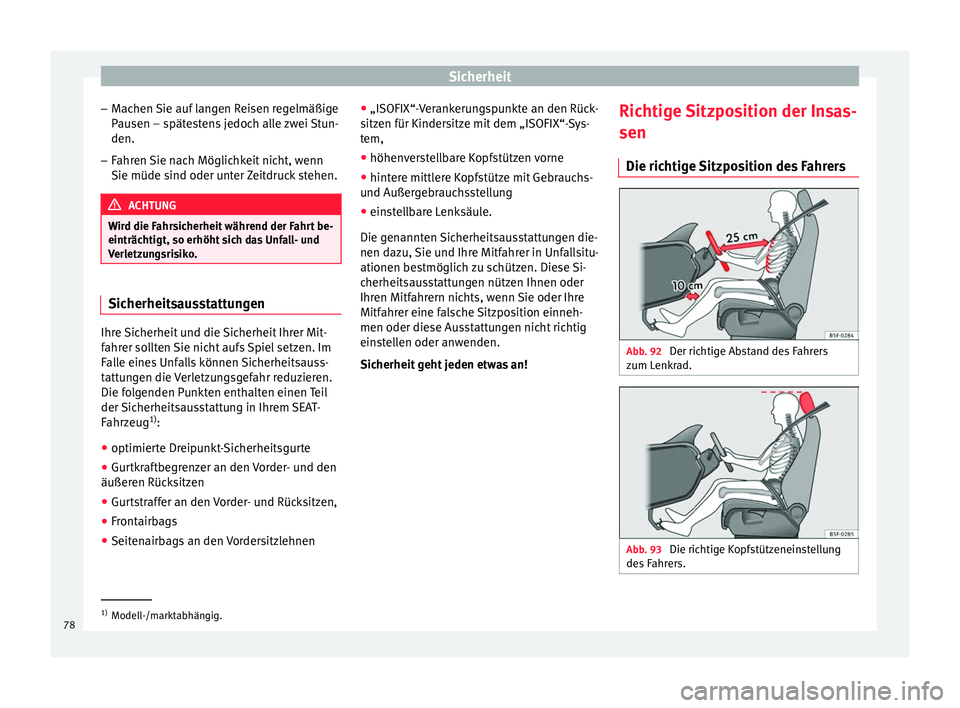

Page 80 of 336

Sicherheit
– Mac
hen
Sie auf langen Reisen regelmäßige
Pausen – spätestens jedoch alle zwei Stun- den.
– Fahren Sie nach Möglichkeit nicht, wenn
Sie müde sind oder unt
er Zeitdruck stehen.ACHTUNG
Wird die Fahrsicherheit während der Fahrt be-
einträchtig t, so erhöht
sich das Unfall- und
Verletzungsrisiko. Sicherheitsausstattungen
Ihre Sicherheit und die Sicherheit Ihrer Mit-
f
ahr
er so
llten Sie nicht aufs Spiel setzen. Im
Falle eines Unfalls können Sicherheitsauss-
tattungen die Verletzungsgefahr reduzieren.
Die folgenden Punkten enthalten einen Teil
der Sicherheitsausstattung in Ihrem SEAT-
Fahrzeug 1)
:
● optimierte Dreipunkt-Sicherheitsgurte
● Gurtkraftbegrenzer an den Vorder- und den
äußeren Rück
sitzen
● Gurtstraffer an den Vorder- und Rücksitzen,
● Frontairbags
● Seitenairbags an den Vordersitzlehnen ●
„ISOFIX“-Ver
ankerungspunkte an den Rück-
sitzen für Kindersitze mit dem „ISOFIX“-Sys-
tem,
● höhenverstellbare Kopfstützen vorne
● hintere mittlere Kopfstütze mit Gebrauchs-
und Außerg
ebrauchsstellung
● einstellbare Lenksäule.
Die genannt
en Sicherheitsausstattungen die-
nen dazu, Sie und Ihre Mitfahrer in Unfallsitu-
ationen bestmöglich zu schützen. Diese Si-
cherheitsausstattungen nützen Ihnen oder
Ihren Mitfahrern nichts, wenn Sie oder Ihre
Mitfahrer eine falsche Sitzposition einneh-
men oder diese Ausstattungen nicht richtig
einstellen oder anwenden.
Sicherheit geht jeden etwas an! Richtige Sitzposition der Insas-
sen
Die richtige
Sitzposition des Fahrers Abb. 92
Der richtige Abstand des Fahrers
z um L
enk
rad. Abb. 93
Die richtige Kopfstützeneinstellung
de s
F
ahrers. 1)
Modell-/marktabhängig.
78
